Возможные случаи обрыва нуля в домашней однофазной сети
Неисправность может возникнуть практически в любом месте проводки, но наиболее часто повреждения возникают там, где электрик делал коммутацию проводов схемы в:
- распределительном щитке квартиры;
- распаечной коробке;
- розетке.
Также возможно разрушение слоя изоляции провода и обрыв нулевой жилы с созданием контакта на фазе.
Обрыв нуля в квартирном щитке
Неисправность может возникнуть на:
- вводном автоматическом выключателе;
- электросчетчике;
- нулевой шине.
Причиной обрыва может стать плохой контакт с проводом из-за:
- загрязнения рабочих поверхностей;
- недостаточного усилия ужима винтового соединения;
- надрезов металлической жилы провода.
Любая из них создает повышенное сопротивление на переходном участке, ведущее к излишнему нагреву, образованию нагара, постепенно переходящему в обрыв.
В этой ситуации на всех электроприборах квартиры пропадет напряжение, но фаза останется присутствовать.
Если хоть один выключатель освещения будет включен или в одну из розеток вставлен бытовой прибор, то фазный потенциал пройдет на второй контакт всех розеток через нулевую шину.
Придется осматривать возможные места повреждения и устранять неисправность.

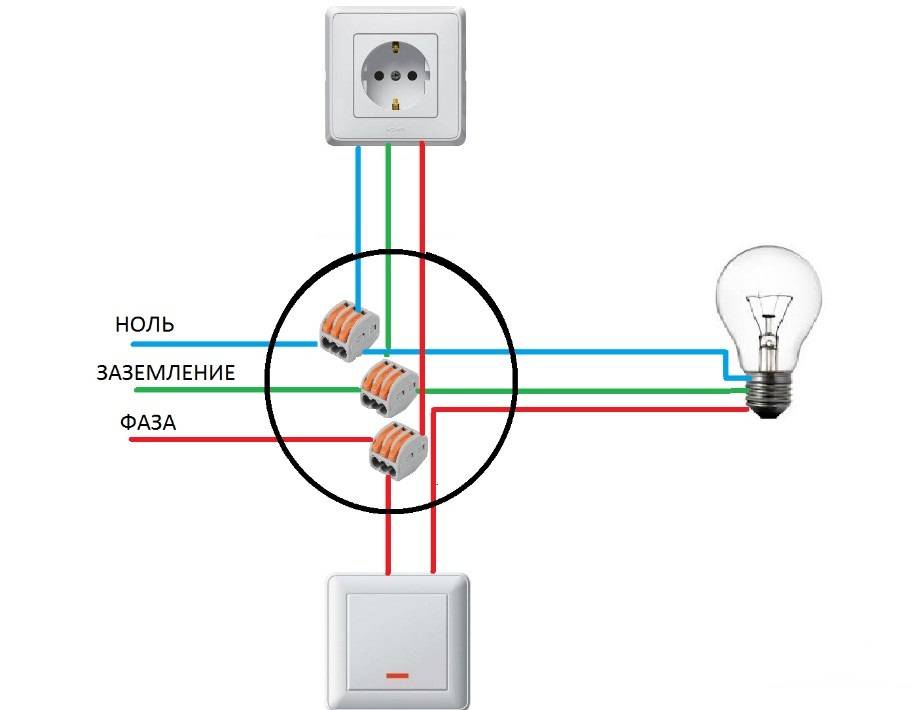

Обрыв нуля в распаечной коробке
Неисправность с отсутствием напряжения проявится в том помещении, на которое работает распределительная коробка с оборванным нулем. Во всех других местах напряжение будет присутствовать.
Внутри старых распаечных коробок подключение проводов выполнялось скрутками и обматывалось изолентами. У нуля обычно требовалось делать больше соединений, а общая скрутка получалась толще. С этого косвенного признака проще делать прозвонку схемы для выявления нулевого потенциала электрическими методами.
Обрыв нуля может возникнуть и в проводе, соединяющем распределительные коробки. Для его замены часто требуется долбить стену и заменять кабель. Чтобы уменьшить трудозатраты проще создать новую магистраль, расположив ее по горизонтали и вертикали.
Обрыв нуля и замыкание на фазу в блоке розеток
Такая ситуация может создаться при неправильных работах по сверлению стен, забиванию гвоздей, вворачиванию саморезов без учета проложенных трасс электрической проводки, когда нарушается целостность изоляции жил и возникают короткие замыкания и обрывы провода.
Потенциал фазы появится на обоих контактах розетки без создания дополнительных шунтирующих цепочек.
Устраняется такая неисправность полной заменой неисправного участка проводки.
Для тех читателей, кто интересуется видеороликами по этой теме рекомендуем посмотреть работу Сергея Сощенко: «Две фазы в розетке.»
Обрыв нуля в трехфазной сети
Это как раз тот случай, когда внутрь домашней однофазной сети может проникнуть второй потенциал фазы и напряжение на всех бытовых приборах способно подскочить до линейной величины вплоть до 380 вольт.
Виновником такой аварии чаще всего выступает электроснабжающая организация, а страдают от нее все задействованные потребители. Рассмотрим вариант воздушного подключения к трехфазному вводу в частный дом.
Такие провода расположены открыто. имеют большую протяженность. Существует масса причин, по которым может возникнуть обрыв фазы. Их количество уменьшается при подключении электрическим кабелем, спрятанным в грунте, который чаще применяется для питания многоэтажных зданий. Но человеческий фактор и нарушение правил эксплуатации не стоит забывать… Обрыв нуля в трехфазной сети происходит периодически, его надо учитывать.
Работа трехфазной сети в нормальном режиме
В каждую квартиру с однофазной проводкой поступает одинаковое фазное напряжение.
Его величина 220 вольт прикладывается к различным сопротивлениям бытовых потребителей, которые периодически коммутируются к питанию случайным образом. В схеме протекают только токи от генераторного конца по фазным проводам к нагрузке и возвращаются через нулевой провод. Ток в ноле состоит из суммы трех токов всех фаз и обычно уравновешивается ими. Напряжение в фазах колеблется в пределах эксплуатационных нормативов.
Общая информация
Появление двух фаз определяется с помощью специальных приспособлений — индикаторов напряжения и вольтметров.
В большинстве квартир/домов проводка скрытая. Как показала практика, она является более уязвимой, нежели установленная открытым способом. Последнюю не пробьют случайно, если необходимо повесить картину или ковер. Со скрытой проводкой сложнее. Определить ее местонахождение сложно, ведь строители обычно не оставляют схем, а прибор для подобных работ стоит дорого.
Повреждения бывают разными. Часто без электричества остаются квартира/дом или какое-то отдельное помещение. В случаях, когда установлены автоматические выключатели, быстро устраняющие короткие замыкания, это незаметно. При их отсутствии неисправность проявится появлением искр и дыма.
Если такие повреждения можно предупредить, от поломок в распределительной коробке защититься нельзя. Существует несколько причин их появления:
- Некачественно выполнены работы по соединению проводов.
- Место соединения окислилось и разрушилось.
- Произошло соединение алюминиевого и медного проводов. Под воздействием влаги провода окисляются, вследствие чего происходит обрыв.
Такие неисправности легко обнаруживаются по запаху сгоревшей изоляции.
Обрыв нулевого проводника
Если произошел обрыв нуля, электроприборы, подключенные к розетке, работать не будут. Возможно, напряжение пропадет и в остальных розетках.
Если поломка произошла по этой причине, то и решение довольно простое. Достаточно выключить технику из сети. Что делать дальше:
- Определить розетки без напряжения. На этом этапе пригодится вольтметр, контрольная нагрузка или индикаторная отвертка. Не стоит использовать однополюсный индикатор — он бесполезен. Запрещено в качестве индикатора использовать лампу накаливания. Если попадется напряжение в 380 В, она может взорваться и нанести увечья.
- Дальше нужно найти поврежденную часть проводки.
Если выполнить работы самостоятельно не получается, следует обратиться к электрику.
Обрыв нулевого проводника с замыканием на фазу
При обрыве нулевого провода с замыканием на фазу недостаточно лишь выключить электроприборы. Появление двух фаз это не устранит.
Обрыв фазного проводника
Если в розетке индикатор ничего не показывает, случился обрыв так называемой фазы. Определить его местоположение несложно. Необходимо проверить наличие фазы в соединительных коробках, расположенных между электрощитком и поврежденной розеткой.
Аппараты защиты
Несмотря на наличие защитных элементов (УЗО, автоматические выключатели), во многих домах стоят предохранители. Если вышел из строя предохранитель, находящийся на «нуле», к розеткам пойдет вторая фаза.
Исправить ситуацию легко, если найти место замыкания. Необходимо выключить свет, отключить от сети приборы и установить новый предохранитель. Если он сломался, поломка касается проводки. В противном случае, когда предохранитель в порядке, неисправность следует искать в технике.
Неисправности питающей сети
Еще одна причина появления двух фаз в розетке — поломки сети. Чаще это обрыв нулевого провода. Оборваться может где угодно, начиная подстанцией, заканчивая щитком в многоэтажном доме. При этом электричество в квартирах не пропадет. В особо сложных случаях напряжение вырастет до 380 В, что выведет из строя бытовую технику.
Две фазы в розетке возникают и по причине замыкания фазы/нуля на линии электропередач.
Это опасная неисправность, ведь даже УЗО не всегда успевают отреагировать. В результате возникает пожар.
Искать и устранять неисправности питающей сети должны исключительно электрики.
Произошло перенапряжение
Две фазы появляются и вследствие скачков напряжения (повышение или понижение) в сети. Проявляется это в моргании света, слишком ярком или, наоборот, тусклом свечении лампочек. Особенно опасно повышение, ведь техника не может работать полноценно или перегорает.
Как нужно действовать:
- Отключить электропитание для квартиры/дома.
- Отключить технику.
- Выключить свет (выключатели установить в положение «выкл.»).
- Вызвать электриков.
Почему нельзя действовать самостоятельно? Во-первых, малейшая неточность в работе может привести к трагическим последствиям. Во-вторых, электричество подключается исключительно после составления акта о неисправности.
Сырые стены
Часто две фазы — следствие лишней влажности. Сырые стены могут привести к возникновению короткого замыкания. Нейтральный провод либо отпадет, либо приклеится к фазе.
Чтобы устранить поломку, необходимо найти место локализации замыкания. Потом придется менять провода от розетки до распределительного щитка
Важно также избавиться от сырости и предупредить ее дальнейшее появление
Как это исправить?
Нулевой кабель может отгореть на клемме АЗС или нулевой шине. Это происходит по причине плохого контакта или механического повреждения (облома) электропровода. Со временем на месте плохого соединения по причине перенагрева электропровод может перегореть.
Для устранения возникшего повреждения необходимо обесточить все включенные электроприборы квартиры, а также выключить 100% электролампочек. После этого произвести замер фаз, второй не должно быть. Ремонт производится путем восстановления поврежденных контактов на АЗС или нуль шине подводящего щита.
Осуществляя поиск возникшего дефекта необходимо вскрыть РК, раскрутить нулевую скрутку, прозвонить каждую электрожилу. Кабель, который не удастся прозвонить — является поврежденным. Если нулевой кабель обрывается до распредкоробки, то стену с конкретной электрожилой придется проштробить. Далее выполнить ряд механических работ по его замене.
Определение фазового и нулевого контактов имеет принципиальное значение для подключения электровыключателей. Для подключения бытовых электророзеток этим вопросом можно не утруждаться. Главное при проведении ремонта — всегда изолировать фазонесущий кабель.
При подключении вилки к розетке, она нагревается: вероятные причины неисправности
Приборов, которые питаются силой тока в доме или в офисе множество. Если в офисе – это компьютерная техника и оргтехника, то в жилом помещении таких приборов не меньше. Часто при включении в розетку вилки бойлера, холодильника или стиральной машины наблюдается неисправность в работе электроустройств, они начинают греться, и через некоторое время можно даже услышать легкое потрескивание, а в воздухе ощущается неприятный запах горелой резины или пластмассы. Причин такой неисправности несколько. В зависимости от того, что же греется – вилка или розетка, определяется и метод устранения неисправности.
Почему в розетке две фазы: простое объяснение
Чтобы получить ответ на этот вопрос, стоит немного разобраться в том, как в наши квартиры приходит электричество. От основной электрической магистрали к подстанции многоэтажек подходит четыре провода: ноль и три фазы – это трехфазная сеть с напряжением 380 вольт. Затем фазы разделяются в разные стороны двора. В каждый распределительный щиток подъезда приходит по одной фазе и еще один нулевой провод. Это однофазная сеть и в ней напряжение 220 Вольт. От распределительного подъездного щита в квартиры приходит 2 провода (в новостройках добавляется еще один провод – заземление).
Рассмотрим ситуацию, когда мы захотели повесить полочку в комнате на стену, подключили дрель и начали стену сверлить. Вдруг автомат на щитке выбивает, свет в квартире гаснет и дрель перестает работать. Однако, при помощи индикаторной отвертки, мы установили, что в розетке присутствует две фазы. Вероятнее всего, при сверлении мы задели сверлом проводку, и тем самым нам удалось замкнуть 2 провода, что вызвало короткое замыкание и срабатывание автоматов. Таким образом, мы получили одноименную фазу у себя в квартире. Для устранения этой неисправности необходимо обесточить квартиру, обследовать то место, где проводилось сверление и соединить разорванный провод. В частных секторах, где линии электропередач расположены на столбах, возможно замыкание одной из фаз на нулевой провод при их соприкосновении. В этом случае в домах могут появиться две разноименные фазы и это может привести к выходу из строя бытовой техники.
Возможные причины неисправности
Чтобы начать починку, нужно действовать по следующему алгоритму:
- Выполнить проверку всех розеток. Если не работает одно изделие, причину ищут в нем.
- Электрическая цепь подвержена поломке в слабых местах, например, при соединении скруткой, ненадежной изоляции. Если в электророзетке все исправно, обрыв ищется в распределительной коробке.
- Узнать, как пропало напряжение – устройства перестали функционировать или перед этим сработал автомат.
- Определить, является ли розетка обычной или специальной для мощных электроприборов.
В одной комнате свет есть, но не работает розетка
Наиболее часто встречающаяся проблема, когда свет в помещении включается, а розетки не работают. При этом напряжение в других комнатах подается. Возможные причины неработоспособности:
- превышение допустимой нагрузки;
- поломка участка кабеля.
Нужно проверить электропровода в щитках, рабочей части точек питания. При обрыве или поломке кабеля вызывается электрик, так как может потребоваться новая прокладка электропроводов.
Самой частой проблемой является неаккуратное монтирование или повреждение изоляции. В таком случае индикатор покажет нарушение питания в неисправной области.
Одна розетка не работает, а остальные исправны в одной комнате
Когда не работает одна точка питания, причиной могут быть ослабевание контакта или оплавленная изоляция.
Если при визуальном осмотре крышка оплавлена, и розетка не функционирует, то перегорел контактный провод. При разборе устройства сгоревший участок виден.
Проблема может быть и в самом проводе, тогда нужно осмотреть кабель, проверить состояние жилы и изоляции.
Если перегрев происходил неоднократно, высока вероятность разрушения жилы, поэтому придется заменить неисправный кусок.
При поломке изоляции на оголенный участок надевают кембрик или изоленту. Потемневшие контакты аккуратно зачищают наждачной бумагой.
Еще одна причина поломки – короткое замыкание (КЗ). Определяется КЗ просто – замкнувшийся участок проводника отсутствует, а внутренняя часть покрыта маслянистым налетом. В таком случае нельзя отремонтировать розетку – только заменить на новую.
Перестала работать розетка на кухне около плиты или вытяжки
Плита, вытяжка, стиральная машина – это приборы с мощностью выше 2000 Ватт, для которых требуются отдельные розетки. Наиболее распространенной проблемой является подбор неподходящей точки питания, которая рассчитана на меньшую мощность. В таком случае производят замену электророзетки на новую с требуемым значением.
При превышении допустимой мощности может произойти разрыв провода. Исправление неполадки стоит доверить профессионалу.
Для мощных приборов устанавливается отдельный автомат. От перепада тока он может сработать. Чтобы вернуть напряжение в розетку, нужно посмотреть автомат и включить тумблер, ведущий на кухню.
Что делать, если сломалась сама розетка, а напряжение есть
Перед тем как начинать ремонт, убедитесь в том, что розетка подлежит восстановлению. Обгоревший прибор заменяется на новый. Если при проверке мультиметром напряжение отсутствует, проверяются провода. Убедившись, что с проводниками все в порядке, приступайте к ремонту.
Для починки потребуются:
- отвертки;
- острый нож;
- изолента;
- пассатижи;
- мультиметр.
Порядок действий:
- Перед проведением работ обесточить квартиру. Чинить точку питания под напряжением запрещено.
- Из электророзетки вытащить приборы.
- С помощью отвертки снять корпус.
- Открутить зажимной болт и проверить качество соединений. Ненадежно закрепленные контакты укрепляют.
- Оплавившиеся концы подрезать ножом или кусачками. Поврежденную изоляцию восстановить при помощи изоленты.
- При поломке зажимного болта установить новый.
- После устранения неполадок собрать розетку.
- Включить электричество и убедиться в исправлении неисправности. Для этого требуется подключить прибор малой мощности. Если розетка работает без нехарактерных звуков и запахов, ремонт прошел успешно.
Это интересно: После замены обмотки статора возникает межвитковое замыкание: объясняем досконально
Возможные проблемы
Ниже перечислены наиболее часто случающиеся неполадки, связанные с обрывом нуля и наличием двух фаз в розетке.
Сетевой разрыв с одной фазой
Разрыв нуля может проявиться на любом участке проводки, однако чаще всего проблема появляется там, где электромонтер производил коммутацию проводов в:
- распредщите квартиры;
- распаячном коробе;
- розетке.
Еще один вариант — разрушение изоляционного слоя проводки и обрыв нулевой жилы, после чего на фазе образуется контакт.
Разрыв в электрощите квартиры
Две фазы в розетке могут возникнуть на следующих участках:
- вводном выключателе-автомате;
- электрическом счетчике;
- нулевой шине.
Суть проблемы может крыться в неисправном контакте с проводом, что может произойти из-за:
- попадания грязи на рабочую поверхность;
- слабо закрученного винта;
- надрывов металлических жил проводов.
Перечисленные проблемы приводят к росту сопротивления в месте перехода и перегреву участка. В результате металл деформируется и происходит разрыв линии. Как следствие — нарушения целостности провода, пропадает напряжение, но фаза остается. Если имеется хотя бы единственный работающий выключатель или к одной из розеток подключен какой-либо электроприбор, фазный потенциал направится на вторые контакты всех розеток по нулевой шине. В этом случае для обнаружения неисправности понадобится проведение осмотра всех поврежденных участков.
Разрыв в распредкоробке
Две фазы в розетке могут проявить себя в помещении, где имеется распаячный короб с оторванным нулем. При этом во всех прочих помещениях будет нормальное напряжение.
В устаревших распредкоробках провода соединяются скрутками и защищаются изоляционными лентами. В области нуля необходимо большее количество соединений, в результате чего скрутка выходила более толстой. Именно отсюда и следует начинать прозвон схемы при поиске нулевого потенциала.
Обрыв нуля случается и в проводе, который соединяет распаячные коробки. Чтобы заменить кабель, понадобится продалбливать стену. Такая работа отличается высокими трудозатратами, а потому гораздо рациональнее выглядит создание новой магистрали.
Разрыв и замыкание на фазу
Обрыв в розеточном блоке может произойти при просверливании стен, забивании гвоздей, вкручивании саморезов. Такие манипуляции могут привести к нарушению целостности проложенной электропроводки и возникновению коротких замыканий. Две фазы в розетке обнаруживаются на двух контактах розетки без наличия дополнительных шунтирующих цепей. Исправить проблему можно заменой нарушенного участка проводки.
Разрыв в сети с тремя фазами
В этом случае в домашнюю сеть с одной фазой попадает второй фазовый потенциал, и ток, подающийся на бытовую электротехнику, резко повышается — вплоть до 380 В. Виновником такой неполадки обычно является электрораспределительная компания, а основной ущерб несут потребители электроэнергии.
В качестве примера можно разобрать ситуацию, при которой происходит обрыв в сети, к которой подключен частный дом. Провода обычно располагаются над землей, а линии характеризуются значительной протяженностью. Именно такое устройство линий электропередач — самое их уязвимое место, так как коммуникации сильно подвержены воздействию внешних факторов. Более безопасно, с точки зрения обеспечения стабильности поставок энергии, размещение кабеля под землей. Такой способ доставки электричества часто используется для подключения многоквартирных зданий.
При нормальном режиме работы розетки проверяя наличие напряжения картина должна выглядеть следующим образом. При прикосновении к фазному проводу, должно появляться световое оповещение, а при прикосновении к нулевому, лампочка индикатора светиться не должна.
Но если розетка не работает, а индикатор показываетна проводах в розетке две фазы,что делать и как такое может быть?
Такое явление встречается довольно часто, как правило в домах со старой или некачественно выполненной электропроводкой. Откуда же берутся эти две фазы в розетке, давайте разберем возможные причины их появления:
Две фазы в нескольких розетках
Если обрыв провода на «ноль» произошел в одной из распределительных коробок дома, потеряется только часть сети. Без электричества останутся помещения, запитанные от этой коробки. Если случился обрыв на линии, часть розеток выйдет из строя, а часть – продолжит нормально функционировать. Часто отдельная группа розеток имеет 2 фазы вследствие повреждения проводника нейтрали с последующим его замыканием.
Данная проблема часто является следствием устаревших пробок, электропроводки. Для восстановления работоспособности розеток нужно устранить неисправность проводки на данном участке.
Как оценить напряжение в розетке
Потенциал фазы вызывает свечение лампочки емкостного индикатора, а ноля — не может. В рассматриваемом нами случае это его свойство вводит человека в заблуждение. Для правильной оценки ситуации необходимо пользоваться прибором, указывающим не один потенциал, а их разность. По этому принципу работают:
- двухполюсные индикаторы напряжения;
- вольтметры.
Режим вольтметра есть у всех современных мультиметров — комбинированных электрических приборов домашнего мастера.
Если его щупы установить в контакты проблемной розетки, то он покажет 0 вольт на ней, что означает отсутствие разности потенциалов, необходимой для нормальной работы электрических приборов.
Величина напряжения 220 будет только между нулем и фазой нормальной электрической проводки.
Делаем вывод: вольтметр не показывает напряжение между одной и той же фазой, ибо его там просто нет. Оно присутствует в однофазной сети только между проводами фазного и нулевого потенциалов.
Рекомендация: для точного определения потенциала фазы и напряжения используйте не только емкостной индикатор, но и вольтметр.
Немного теории
Электрический ток находится в замкнутой цепочке, когда напряжение направляется к потребителю. В случае размыкания схемы (к примеру, выключателем светильника, соединенного с проводом фазы), свечение невозможно. В таком случае фазный потенциал достигает выключателя, а также нуля (до расположенного поблизости контакта каждого лампового цоколя).
Краткое название проводов — фаза и нуль. Когда включается выключатель, фазовый потенциал добирается до отдаленного лампового контакта и через сопротивление нити накала создает ток, идущий по проводам замкнутой цепи от трансформатора.
Генератор, производящий электрическую энергию, представляет собой несколько больших катушек проводов, в которых наблюдается возбуждение тока под действием постоянных магнитов. Катушки объединяют друг с другом так, чтобы по одному концу от каждой было выделено на соединение с грунтом (заземление). По одному концу от каждой катушки выступают в роли изолированных проводников, направленных к потребителям. Таким образом, незаземленный провод именуется фазой, а заземленный — нулем.
В любой розетке присутствует по одной фазе и нулю. Электробытовые приборы работают по однофазному принципу. Однако электростанция передает три фазы и ноль. Две фазы остаются в распредщитах, а потребителям равномерно передается одна фаза.
Устранение проблемы
Здесь нужно исходить из ситуации, где пропал свет, во всей квартире или только в отдельных комнатах. Первый случай мы рассматривать не будем, так как это отдельная история.
Во втором, когда появилось две фазы в розетках, важно понять, где произошел обрыв нуля. Сразу это место выявить сложно поэтому нужно идти по пути наименьшего сопротивления. Но забегая на перед, сразу скажем – в нашей ситуации обрыв нуля произошел в стене
Но забегая на перед, сразу скажем – в нашей ситуации обрыв нуля произошел в стене.
Для успокоения души можно конечно посмотреть основной щит на лестничной площадке, но так как свет в квартире пропал только частично, причину проблемы можно там не искать. Если конечно туда из квартиры не идет несколько нулевых проводов, а не один общий.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Саморегулирующийся кабель: устройство, принцип работы, применение, популярные модели
Далее переходим на щиток с пакетными выключателями (у вас может быть другой) в квартире.
Как правило, каждый пакетник отвечает за отдельную линию, идущую на:
- Розетки в комнатах;
- Освещение в комнатах и коридоре;
- Бойлер;
- Электродуховку (не менее 16А);
- Освещение в ванной, туалете, на кухне:
- Розетки в коридоре, ванной и на кухне.
Это все приблизительно, у каждого может быть по-разному. Соответственно, для каждой линии есть свой нулевой провод.
Т.е. если две фазы в розетках появились на одной линии, то еще не все потеряно, можно взять и временно использовать удлинитель подключив его к розетке на рабочей линии, к примеру, на кухне или коридоре.
Далее находим тот пакетник, который отвечает за линию, где пропало напряжение и появились две фазы. С помощью пробника это сделать не сложно.
Для убедительности делаем замеры мультиметром, показание «0» только подтвердит нашу гипотезу.
Искать на шине нулевой провод отвечающий за проблемную линию нет смысла, он все равно сразу уходит в стену. Нужно просто отключить все пакетники (в целях мер безопасности) проверить на целостность, а потом зачистить все нулевые провода и саму шину. Если проблема была там, то она устранится.
Если это не помогло, идем дальше. В нашем случае нулевой медный провод желто-зеленного цвета сразу, минуя распределительную коробку, уходил на розетку, но там уже подходил медный черный провод. Т.е. где-то в стене они соединены и есть большая вероятность, что, обрыв нуля произошел именно там.
В вашем случае ноль может идти к розетке через распределительную коробку. Все это проверяется пробником.
Находим в распредкоробке данный провод, проверяем его состояние и, если нужно зачищаем. Не забудьте отключить напряжение в сети. Далее переходим к розетке и проделываем тоже самое.
Если профилактическая зачистка контактов не помогла, а провода в хорошем состоянии, значит ноль обгорел где-то в стене и это уже проблема.
Найти это место сложно, долбить стену ради нескольких неработающих розеток нет смысла. Какой же выход?
В нашем случае выход был найден следующий:
- От первой розетки, к которой подходило напряжение от щитка и где были две фазы, нулевой провод был отсоединен и заизолирован.
- Было приобретено 5 метров двухжильного алюминиевого провода (самый дешевый вариант) с сечением одной жилы 1.5 мм.
- Найдена ближайшая распределительная коробка, которая запитывалась от другого пакетника (шла на освещение) и в которой был рабочий ноль.
- Алюминиевый провод был подсоединен к рабочей нулевой шине в распредкоробке и подведен напрямую (для теста) к первой розетке неработающей линии, но пока еще не подсоединен к ней.
- Включив пакетник подаем напряжение на фазовый провод розетки и с помощью мультиметра замеряем разность потенциалов между ним и новым нулевым проводом. Оно должно быть около 220В. В нашем случае так и было.
- Убедившись, что все работает, отключаем напряжение на щитке, надежно крепим провода, монтируем розетку на место, проводим новый нулевой провод под плинтусом.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Все про штепсельные розетки, классификация, степени защиты, критерии выбора, особенности установки
Т.е. в реальности мы проложили новую нулевую линию вместо той, которая была в стене, а, чтобы не вести ее через всю квартиру к щитку, была найдена ближайшая работающая нулевая шина, в нашем случае в распредкоробке.
Хотя, если в квартире старая штукатурка и провода находятся под ней, то можно попытать счастья, как показано в видео.
Краткий экскурс в теорию
Сегодня мы не будем сильно углубляться в теоретические основы электротехники, а попытаемся кратко объяснить суть проблемы. Тем, кто желает более детально ознакомиться с данным вопросом, рекомендуем прочитать на нашем сайте серию статей по физике переменного электрического тока.
Штатная установка выключателя.
Приведем в качестве примера фрагмент бытовой электросети, где организовано подключение электролампы освещения и штепсельного разъема (розетки).
Фрагмент бытовой сети с подключением лампы и розетки
Обозначения:
- L – фаза.
- N – ноль.
- Ps – розетка.
- Sw – выключатель освещения.
- Lm – лампа.
Как известно, в однофазных цепях электрический ток (Ì) течет от фазы к нулю. В приведенном выше рисунке выключатель SW находится в разомкнутом положении, следовательно, лампа будет обесточена, в чем можно убедиться, измерив напряжение U2. При этом на штепсельном разъеме и части сети до выключателя (отмечено красным) будет оставаться рабочий потенциал U1, соответствующий фазному напряжению. Это штатный режим работы для данной схемы, где выключатель размыкает фазный провод.
Обратим внимание, если производить замеры индикатором напряжения, то он покажет наличие фазы на одном из контактов штепсельного разъема и ее отсутствие на обоих контактах патрона лампы
Установка выключателя на ноль
Теперь посмотрим, что произойдет, если поменять фазу и ноль местами, или, что чаще встречается на практике, установить выключатель на ноль, а не фазный провод.
Выключатель установлен неправильно
Внешне такое изменение никак не проявит себя. Лампа будет так же, как и в предыдущем примере включаться и выключаться, а на контактах розетки присутствовать разность потенциалов. Но, возникают определенные нюансы, которые проявляются в виде наличия напряжения на контактах патрона и части нулевой линии между лампой и выключателем. В чем несложно убедиться, используя электрический пробник.
Такой вариант подключения несет в себе потенциальную угрозу поражения электротоком при попытке замены или ремонта светильника.
Характерно, что измерения вольтметром наличия напряжения между контактами патрона осветительного прибора не принесут результатов. Прибор покажет «0», поскольку на контактах будет один уровень потенциала фазы.
Резюмируя итоги главы можно констатировать, что неправильное подключение контактов выключателей в распределительной коробке не оказывает значимого влияния на работу электрических приборов, подключенных к розетке. Помимо этого мы выяснили о необходимости комбинированного применения измерительных приборов (вольтметра и пробника).
Особенности нейтрального провода
Нулевой провод предотвращает нежелательные ситуации при аварийных режимах работы. Без его наличия в случае фазного короткого замыкания двух фаз напряжение в третьей фазе мгновенно возрастет в √3 раз. Это губительно скажется на оборудовании, которое питает этот источник. В случае наличия нуля в такой ситуации, напряжение не изменится.
При обрыве одной из фаз в трехфазной трехпроводной системе (без нуля), напряжение на двух оставшихся фазах уменьшится. Они окажутся соединенными последовательно, а при этом виде соединения напряжение распределяется между потребителями в зависимости от их сопротивления.
При обрыве одной из фаз в трехфазной четырёхпроводной системе, напряжение в двух оставшихся фазах своего значения не изменит.
Так как большую часть времени работы электроустановок ток в этом проводе либо равен нулю, либо незначителен, нет смысла изготавливать его такого же сечения, как и сечение фазных. Чаще всего, из соображений экономии, он имеет меньшее сечение жилы, нежели сечение жил фаз в одной электроустановке. Если защитный провод не совмещен с нулевым, его сечение выполняют вдвое меньше, нежели, у фазного провода.
Основные причины неполадки
Как Вы уже поняли, причиной появления двух фаз на розетке чаще всего является . Потеря контакта может произойти на этажном щитке, на вводе в квартиру, в одной из распределительных коробок и даже просто в стене.
Если провод отгорел в электрощитке, в квартире погаснет свет, но розетки все также будут работать, но только когда включаешь электроприбор либо освещение в комнате. Если же Вы все выключите и проверите напряжение в розетке, увидите, что фаза будет только одна.
Иной случай, когда обрыв нуля происходит в распределительной коробке одой из комнат. В этом случае перестанет гореть свет только в этой комнате, в остальных все будет работать, как и раньше. Чтобы решить проблему, нужно будет раскрыть распредкоробку и восстановить .
Еще одна частая причина, почему две фазы в розетке – старая проводка при которой вместо автоматических выключателей на вводе вкручены пробки. Если выбьет только одну пробку, нулевую, напряжение появится в двух гнездах. Чтобы такого не произошло, рекомендуем заменить электропроводку в квартире на современную – с .
Также часто встречается ситуация, когда обрыв происходит непосредственно в стене из-за Вашего непрофессионализма. Перед тем, как вешать картину необходимо обязательно найти электропроводку в стене, чтобы не повредить ее гвоздем (и себя в том числе). Если Вы перебьете только нулевой проводник, появятся две фазы в розетках. Сюда же можно отнести и повреждение провода грызунами, которые могут существовать в пустотах панелей многоквартирных домов. О том, мы рассказывали в соответствующей статье.
Итак, мы рассказали, почему может появиться напряжение в двух гнездах розетки, как это происходит и что делать, чтобы решить проблему. Теперь хотелось бы объяснить, как сразу же понять, что произошло повреждение провода N и это не обе фазы, а одна, которая перетекла по второй линии электросети.
Ситуация понятная – пропал свет в квартире и Вы сразу же пробником решили . Заметив, что индикатор показывает фазу на двух проводах, Вы подумали, что это две фазные жилы у Вас в электропроводке. Как мы уже сказали, все далеко не так и убедиться в этом можно следующим образом:
С помощью мультиметра проверьте напряжение в розетке, если покажет 0, значит фаза у Вас только одна, перетекающая на нулевой проводник.
Это самый верный способ определить неисправность, ведь индикаторная отвертка это крайне не точный метод проверки. Индикатор может сработать на наводку и показать вторую фазу, хотя на самом деле она будет одна.
Иногда в электрической проводке возникает интересная неисправность, которая приводит неопытного электрика или простого любителя в затруднительное положение. Такой неисправностью является возникновение второй фазы в розетке, которая там оказывается на месте нуля, что заставляет сильно призадуматься.
На самом же деле на обоих гнездах розетки присутствует одна и та же фаза, так как в однофазной электрической сети переменное напряжение 220В формируется одним фазным и одним нулевым проводниками, и второй фазы там быть не может. Но именно понимание этого и вызывает некоторое недоумение, когда на месте штатного нуля обнаруживается фаза.
Если бы в розетке действительно оказалась вторая фаза, то напряжение между обеими фазами составило бы 380В и все включенные бытовые приборы пришлось бы нести в ремонтную мастерскую.
