Описание лампы ДРЛ

Что представляет собой устройство ДРЛ

Лампы ДРЛ известны достаточно давно и не собираются уступать свою нишу другим источникам света. Они постоянно совершенствуются, но основные элементы устройства остаются одними и теми же, что обеспечивается физическим смыслом работы ДРЛ-ламп.

Устройство лампы ДРЛ 400.

Расшифровка сокращения лампы ДРЛ — дуговые ртутные лампы. Они относятся к газоразрядным светильникам. Внешне они похожи на обычную лампу накаливания, только с непрозрачной и слегка вытянутой колбой. Делают её из тонкого, но термически стойкого стекла. С одной стороны колба имеет резьбу разных стандартов для применения в классических патронах — это типоразмеры e40 и e27. E14 почти не встречаются, потому что данный цоколь используется в быту, световые источники ДРЛ почти никогда в нём не применяют.

На внутреннюю поверхность колбы-оболочки наносят люминофорное покрытие. Это помогает ультрафиолетовому излучению, возникающему при работе газовой дуги, смешиваться с другими цветовыми спектрами, давая в результате белый свет, похожий на дневной.

Внутри колбы установлены электроды. Их должно быть не меньше двух, чтобы между ними возник электрический разряд. Сейчас в ходу лампы с двумя парами электродов — основной и дополнительной. Такая схема реализована, к примеру, в лампе ДРЛ 700. Использование четырёх электродов содействует более плавному и гарантированному поджигу лампы дрл. Электроды герметично запаяны внутри трубки из кварцевого стекла, где и происходит процесс горения газовой дуги. Именно поэтому эту часть называют горелкой. Полость трубки заполнена под большим давлением инертным газом, чаще всего это аргон, а также небольшим количеством жидкой ртути.

На пути к одному из электродов установлен регулировочный резистор, который ограничивает максимальную величину подаваемого на электроды тока. Он необходим потому, что в процессе образования дуги напряжение на электродах вырастает, и нужно задать его верхний предел.

Конструкция

В конструкцию входят следующие элементы:

• стеклянный баллон;
• резьбовой цоколь;
• ртутно-кварцевая горелка, заполненная аргоном. Дополнительно добавляется капля ртути;
• главные катоды;
• дополнительные электроды;
• добавочный угольный резистор.

Полезная информация! Задача дополнительных электродов — облегчить зажигание лампы. Также они отвечают за стабильную работу.

Ниже рассмотрены элементы подробнее:

• цоколь. Он принимает электроэнергию от сети в результате контакта токоведущих частей лампы с контактами патрона светильника. Как итог — электроэнергия передается к электродам горелки;
• кварцевая горелка. Имеет вид колбы с двумя электродами с каждой из сторон (два — основные, два — дополнительные). Горелка заполняется аргоном и каплей ртути;
• стеклянная колба. Это внешняя часть лампочки. Внутри — горелка с подведенными электрическими проводниками, идущими от контактного цоколя. Чтобы закачать в колбу азот, из нее сперва выкачивают весь воздух.

В первых моделях ДРЛ ламп предусматривалось только два электрода. Такие лампы сложнее разжигались — требовалось дополнительное пусковое устройство. Современный, дроссельный вариант, снабжен четырьмя электродами.

Подключение лампы

Модификация ДРВ не нуждается в дросселе для подключения. Лампочку можно напрямую подсоединять к электросети. Схема подключения дроссельной лампы требует наличия пускорегулирующего аппарата. Это устройство обеспечивает регулирование силы тока в заданных пределах. С помощью дросселя можно исключить перегорание источника света и создать режим для его запуска. Также дроссель корректирует работу прибора путем стабилизации подаваемого на контакты рабочего напряжения.

Есть два типа дросселей – независимые и встраиваемые. Они устанавливаются в различные конструкции светильников и зависят от места установки пускорегулирующего аппарата (ПРА).

На выбор модели ПРА влияют следующие параметры:

• электрическая мощность лампочки;
• рабочий ток и напряжение;
• температура обмотки;
• наибольший допустимый нагрев;
• наибольшая потеря мощности;
• коэффициент мощности.

Рейтинг лучших металлогалогенных лампочек

PHILIPS MASTER HPI Plus 400W/645 400Вт 928074309891

Эта конструкция пользуется заслуженным спросом во многом благодаря прекрасным характеристикам. Диаметр цоколя стандартный – Е40. Подходит как для осветительных приборов открытого, так и закрытого типа. Заявленный световой поток – 32500 Лм, что считается высоким показателем. Цветовая температура – 4500 К. Свет – естественный, белый. Эксплуатационный ресурс – 20000 часов. Габариты: 284х121,2 мм, при весе – 260 г. Напряжение – 130 В, при мощности в 400 Вт. Отдельного внимания заслуживает рабочее состояние, которое может варьироваться в диапазоне 15°.

Сколько стоит изделие? Покупка обойдется в 2280 руб.

PHILIPS MASTER HPI Plus 400W/645 400Вт 928074309891
Достоинства:

• эксплуатационный ресурс;
• широкая область применения;
• отлично справляется с обозначенными задачами;
• многочисленные положительные отзывы;
• гарантия от производителя.

class=’s-article__points-list’>

Недостатки:

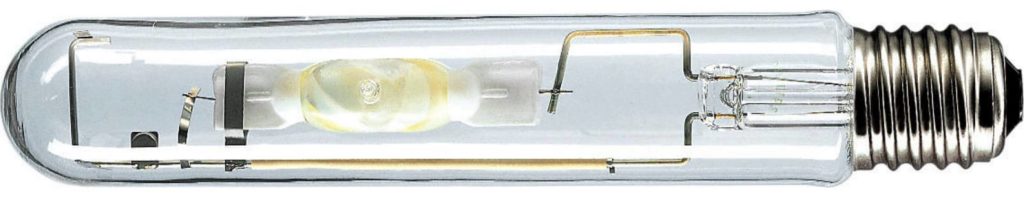

MASTER HPI-T Plus 250Вт/645 E40 PHILIPS 871150017989015

Эта разновидность газоразрядной лампы используется для обустройства помещений общественного назначения. Установлен цоколь типа Е40, что считается наиболее распространенным решением. Может применяться как для обустройства уличного, так и внутреннего освещения. Заявленная производителем мощность – 250 Вт. Источает белый, холодный свет (4500 К). Форма у изделия трубчатая. Установленный световой поток – 20500 Лм. Срок службы – 20 тыс. ч. Размеры: 255х47 мм. Для последующего использования требуется наличие пуско-регулирующего аппарата. Вес – 190 г. Работает от сети 220 В. Установлена кварцевая горелка и прозрачный рассеиватель.

Стоимость – 1673 руб.

MASTER HPI-T Plus 250Вт/645 E40 PHILIPS 871150017989015
Достоинства:

• конструкция общественного пользования;
• отлично справляется с обозначенными задачами;
• повышенный эксплуатационный ресурс;
• гарантия от производителя;
• наличие защитной упаковки.

class=’s-article__points-list’>

Недостатки:

FERON 400W E40 4000K, HID4 5018

Устройство предназначено для обеспечения освещения в производственных помещениях. Внешним видом напоминает капсулу. Цоколь – Е40. Цветовая температура в пределах 4000 К. Наполняет объект естественным белым светом. Рабочий ресурс – 30000 часов. Длина – 27,5 см, диаметр – 4,8 см. Присутствует необходимость в пуско-регулирующей аппаратуре. Весит 34 г. Относится к металлогалогенному типу. Рассеиватель – прозрачный. Рабочее положение – универсальное.

Средняя цена – 1139 руб.

FERON 400W E40 4000K, HID4 5018
Достоинства:

• практичность;
• функциональность;
• качество освещения;
• долгий срок службы.

class=’s-article__points-list’>

Недостатки:

HQI-TS 70W/NDL Excellence RX7s OSRAM 4008321678324

Газоразрядное приспособление часто можно встретить в залах, фойе, витринах, музеях. Предусмотрен повторный горячий розжиг. Относится к типу металлогалогенных. Пользуется повышенным спросом благодаря отменной цветопередаче. Наличие ультрафиолетового фильтра позволяет уменьшить интенсивность УФ-излучения. Производитель оснастил свое детище кварцевой горелкой. Прельщает излучаемый нейтральный белый поток света. Форма – трубчатая. Срок эксплуатации – 12000 часов. Параметры – 117*57 мм. Вес – 0,017 кг. Мощность – 70 Вт.

Средняя цена – 849 руб.

HQI-TS 70W/NDL Excellence RX7s OSRAM 4008321678324
Достоинства:

• небольшой вес;
• универсальное рабочее положение;
• положительные отзывы;
• гарантия от производителя.

class=’s-article__points-list’>

Недостатки:

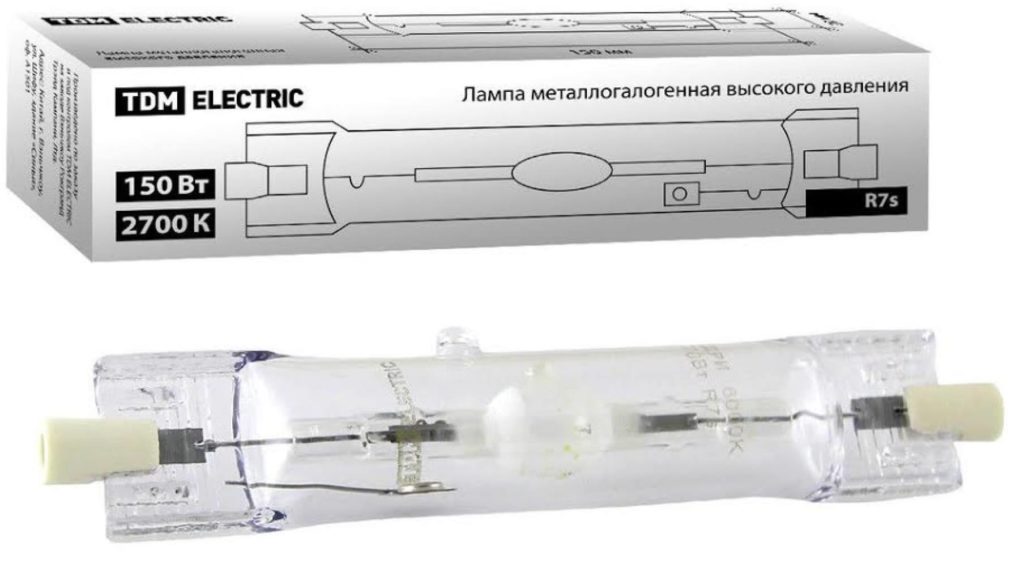

TDM ДРИ 150 2700 K Rx7s SQ0325-0013

Данная модель металлогалогенной лампы приобретается для оборудования освещения архитектурных зданий, студий, открытых территорий, объектов спортивного назначения.  Колба трубчатого типа. Присутствует газовая горелка. При изготовлении колбы используется боросиликатное стекло. Для функционирования необходимо напряжение в сети 220 В, а также определенный дроссель. Мощность устройства – 250 Вт. Тип цоколя – Rx7s. Излучает теплое белое свечение. Прослужит не менее 15000 часов. Параметры – 138*20 мм.

Средняя цена – 359 руб.

TDM ДРИ 150 2700 K Rx7s SQ0325-0013
Достоинства:

• удобство в использовании;
• практичность;
• функциональность;
• соотношение цены и качества.

class=’s-article__points-list’>

Недостатки:

Выбор и характеристики ДРЛ

Среди зарекомендовавших с положительной точки зрения поставщиков можно упомянуть: GE, Philips, Osram, Sylvanya, Radium, DELUX, Лисма, Евросвет, E.NEXT.

Имеются модели с уже встроенным балластом. Таким внешний дроссель не требуется.

Для того, чтобы выбрать необходимый тип осветительного прибора потребуется ответить на такие вопросы:

• Какой срок службы необходим?
• Какая яркость будет достаточная для освещаемой площади?
• Патрон под какой цоколь будет использоваться?
• Какая потребуется мощность?

Особенностью этого типа ламп является требование к их размещению. Они должны быть расположены высоко. К примеру, осветитель мощностью 125 Вт должен быть поднят на высоту 4 метра, а мощностью 1 кВт – уже на 8 метров.

Расшифровка маркировки

В названии лампы ДРВ расшифровка символов следующая: «дуговая ртутно-вольфрамовая». По принципу действия она подобна натриевым и ртутным источникам света, но в отличие от них имеет вольфрамовую спираль, позволяющую включать прибор без внешнего аппарата ПРА, осуществляющего регулировку стартового напряжения.

Все софиты люминесцентного типа работают на переменном токе от сети 220 В. Бездроссельные приборы с цоколем e40 обладают повышенной световой отдачей по сравнению с привычными светильниками накаливания, имеют длительный срок службы. При выходе из строя они требуют специальных условий для утилизации.

Расшифровка буквенной и цифровой маркировки позволяет выбрать прибор оптимальной мощности в соответствии с требованиями пользователя. Лампы рекомендованы к использованию в системах освещения мест общего пользования. В зависимости от характеристик устройства прямой поток света поможет осветить автостоянку, парковую зону, теплицу, улицу, строительную площадку, помещение для животных и птицы, хозяйственный двор.

Виды ламп дрл и технические характеристики

Лампа ДРЛ имеет следующую расшифровку — дуговая (Д) ртутная (Р) люминесцентная (Л). Цифры, прописанные в конце, обозначают мощность (80, 125, 250, 400, 700, 1000 Вт). Благодаря общепринятой маркировке, можно быстро понять все технические особенности лампы вида ртутной газоразрядной.

Основные типы:

1) лампы ДРЛ:

• РЛНД — ртутная лампа низкого давления (<100 Па);
• РЛВД — высокого давления (100 Па – 100 кПа);
• РЛСВД — сверхвысокого давления (100 кПа – 1 Мпа);
• ДРЛФ — с флуоресцентным слоем, для фотосинтеза у растений;
• ДРИ — с излучающими добавками;
• ДРИЗ — с зеркальным слоем;
• ДРШ — в форме шара;
• ДРТ — трубчатая;
• ПРК — прямая ртутно-кварцевая.

2) ДРВ — дуговые ртутные лампы с вольфрамовой нитью, работают без дросселей.

Применение ДРВ и ДРЛ оправдано там, где нужно осветить площадь большого размера и не требуется высокой цветопередачи: проезжая часть и тротуары, площади, дворы и дворовые катки, спортплощадки, производственные помещения, склады, парки и мн. др.

При выборе ламп ДРЛ обращают внимание на мощность и силу светового потока — это определяющие характеристики. Чем больше ватт у источника света, тем ярче он светит

При этом уровень потребления электроэнергии почти не растет — у ДРЛ–125 этот показатель равен 125 Вт, а у ИС на 1 тыс. Вт он составляет всего 145 Вт.

Сравнительные характеристики следующие (мощность/световой поток/долговечность):

• ДРЛ 125 Вт/6 тыс. лм/12 тыс. ч.
• ДРЛ 250 Вт/13,5 тыс. лм/15 тыс. ч.
• ДРЛ 400 Вт/25 тыс. лм/18 тыс. ч.
• ДРЛ 700 Вт/40 тыс. лм/20 тыс. ч.
• ДРЛ 1000 Вт/60 тыс. лм/18 тыс. ч.

Такие ртутные лампы оснащены цоколем Е40. Только у ДРЛ 80 и 125 цоколь как у стандартной лампочки накаливания — Е27. Разница в диаметре в 13 мм между цоколями позволяет ограничить использование более мощных ИС в быту.

Принцип работы лампы ДРЛ

Каждая горелка изготавливается из прозрачного тугоплавкого материала, устойчивого к химическим воздействиям. Для этого используются керамические материалы или кварцевое стекло. Инертный газ, закачиваемый внутрь, имеет точную дозировку. Окончательный дуговой электрический разряд создается путем добавления металлической ртути, обеспечивая нормальное свечение лампы.

Запуск выполняется с помощью зажигающих электродов. Когда к лампочке подается питающая электрическая энергия, происходит создание тлеющего разряда между зажигающим и основным электродом, которые расположены очень близко относительно друг друга. В результате, происходит накопление носителей зарядов, достаточных для появления пробоя на расстоянии между первым и вторым основным электродом. Тлеющий разряд в самые короткие сроки принимает дуговую форму.

Устойчивый свет и работа лампы типа ДРЛ начинается примерно через 10-15 минут, после подачи электроэнергии. В течение этого времени ток, протекающий в лампочке, значительно выше номинального значения и ограничивается сопротивлением, находящимся в пускорегулирующей аппаратуре. Продолжительность пуска напрямую зависит от температуры наружной среды. При низких температурах пусковой режим становится более продолжительным.

В процессе горения, излучение электрического разряда становится голубым или фиолетовым, благодаря свечению люминофора. Происходит смешивание зеленовато-белого света горелки и красноватого люминофорного свечения. Получается яркий цвет, приближающийся к белому. Следует учитывать наличие колебаний напряжения электросети, оказывающих влияние на световой поток. При низком напряжении лампочка ДРЛ может попросту не запуститься, а та, которая горит – может погаснуть.

Рассматривая принцип работы ртутных газоразрядных ламп (ДРЛ), следует учитывать ее сильный нагрев во время работы. Поэтому конструкция приборов освещения с такими лампами предусматривает использование термостойких проводов и качественных контактов, устанавливаемых в патроне. В процессе нагревания происходит рост давления внутри горелки с одновременным ростом пробойного напряжения. Из-за этого нагретая лампа может не включиться. Прежде чем производить повторное включение, нужно дать ей остыть.

Принцип работы

Работа происходит на переменном напряжении 220 вольт. Оно попадает на главный и вспомогательный электроды, размещённых на краю горелки и на идентичные электроды с другого края. Таким образом, перепад напряжения создаётся между главными электродами. Зазор между главным и вспомогательными электродами невелик, поэтому газ в нём легко ионизируется. Величина тока при этом ограничивается сопротивлением дросселя, включённого в цепь подачи напряжения. После начала ионизации разряд перемещается на главные электроды, что обеспечивает стабильное горение лампы ДРЛ.

Полное свечение достигается через 7 минут. Это время нужно, чтобы испарить ртуть внутри колбы за счёт тепла, выделяемого проходящим током. При переходе ртути в парообразное состояние, лампа загорается в рабочем режиме. После отключения повторно зажечь светильник получится только после полного остывания. Излучаемый свет состоит из зелёного и ультрафиолета. Для преобразования ультрафиолетовой части излучения в красный служит люминофор, нанесённый на внутреннюю часть колбы. В результате смешивания с зелёным получается белый цвет.

Особенности лампы ДРВ 250

Сберегающая лампочка ртутного типа производится крупнейшими компаниями с мировым именем, специализирующимися на поставке осветительных приборов и комплектующей техники. Изготовление продукции осуществляется из современных материалов с применением инновационных технологий.

Лампочка ДРВ 250 состоит из колбы с аргоновой средой высокого давления, вольфрамовой спирали и разрядной ртутной горелки. Она не нуждается в пусковом регулирующем устройстве. Изделие может устанавливаться в обычные патроны, как и привычные нам лампочки накаливания.

https://youtube.com/watch?v=dUR7ejzIAbw

Существует мнение, что в быту и на производстве лучше использовать гибридный источник света, обладающий повышенным потенциалом излучения. На практике выясняется, что рабочие характеристики e40 на 50% ниже, по сравнению с устройствами индуктивно-дроссельной ДРЛ. Снижение эффективности импульса происходит благодаря ограничению напряжения тока, протекающего через головку горелки. Ее мощность и сопротивление управляется пусковым устройством.

При активации лампочки в дроссельном источнике света возникает катодное падение рабочего режима до 20 В. После того как основной элемент газоразрядной лампы е40 разгорится, его напряжение повышается, а показатели напряжения на вольфрамовой спирали понижаются в геометрической прогрессии. Технические характеристики и конструкция рабочих элементов по сравнению с лампой накаливания, отличить которую можно по конструкции рабочих элементов и внешнему виду, обеспечивают более яркое свечение. Спираль на 30% меньше электрической энергии.

Принцип действия

Любая горелка производится из светлого тугоплавкого состава, устойчивого к различным воздействиям. Для нее применяются керамические добавки либо кварцевое стекло. Азот, который добавляют внутрь имеет точный вес. В конце добавляется немного ртути, чтобы свечение было более ярким и долгим.

Вам это будет интересно Разница между белым и жёлтым цветом света

Запуск производится при помощи зажигающих электродов. Во время подачи энергии к изделию, происходит появление тлеющего заряда между зажигающим и основным элементом, которые находятся достаточно близко друг к другу. В итоге, получается накопление носителей разрядов, хватающим для образования пробоя на расстоянии между двумя главными электродами. Тлеющий заряд моментально принимает дуговой вид.

Конструкция устройства ДРВ

Что это за лампы

Что такое ДРЛ и как это расшифровывается? В названии источника света указывается к какому типажу он относится. Существуют специалисты, которые должны знать каждую из разновидностей. Расшифровка ДРЛ лампы нужно разобрать по буквам, чтобы точнее понимать суть.
Д — это электрические дуги, которые образуются при выдаче напряжения. Это соответственно запускает процесс и свет горит. Внутри элемента устанавливается дроссель. Он выступает в роли ограничителя потока света. Р — это питание. Взаимодействие происходит при помощи ртути.

Л — принцип действия лампочки. Благодаря люминофору происходит процесс, обеспечивающий преобразование ультрафиолета в видимый поток света. По своей конструкции и особенностям самым близким к ДРЛ является лампа ДРВ. Единственное, что её работа основана ртути и вольфраме.

Внутри данного изделия устанавливается спираль из вольфрама. Она выступает в роли ограничителя для подачи электроэнергии. Этот фактор позволяет им не использовать специальное, дополнительное, пусковое устройство.

Отличительной особенностью их от ДРЛ является большое потребление электрической энергии, срок службы не превышает 3 тысяч часов, гореть начинают практически сразу.

Помимо этого существуют и другие разновидности ДРЛ, которые являются схожими по принципу работы. К примеру, ДРИЗ — это дуговая и ртутная лампа.

Напоминает обычную ДРИ лампочку, но изнутри покрывается специальным составом. Лампочка ДРШ — это шаровая разновидность. Благодаря своему строению в виде шара, позволяет преобразовать большое количество ультрафиолетового излучения.

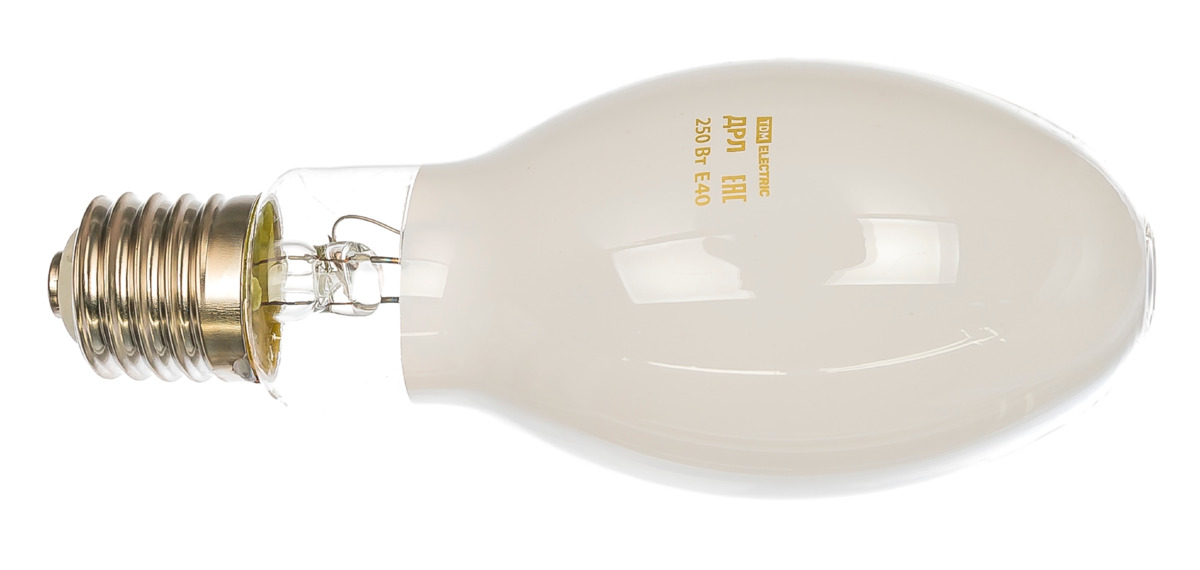

Так выглядят лампы ДРЛ.

Проверяем работоспособность

Для проверки работоспособности ДРЛ используются тестеры (омметры), что необходимо в том случае, если лампа отказывается работать или функционирует неверно. Подключите устройство к каждому витку на обмотке, проверяя их на разрыв и ток короткого замыкания:

1. При обнаружении разрыва прибор покажет огромное сопротивление, поэтому придется заменить обмотку.
2. При отсутствии разрыва и регистрации потери изоляции (благодаря чему появляется короткое замыкание) разница в сопротивлении будет менее значительной.
3. При наличии короткого замыкания на обмотке дросселя повышение сопротивления может не наблюдаться и технические характеристики останутся прежними. С другой стороны, данный факт никак не влияет на работоспособность самой лампы.

Если омметр так и не показал каких-либо отклонений, то искать проблему следует в осветительном приборе или электросети. Возможно необходим ремонт светильника.

Строение лампы

Форма ртутных дуговых лампочек обычно вытянутая. Внешне их можно даже спутать с лампами накаливания. Однако они отличаются друг от друга по конструкции. Основные составные части лампочки ДРЛ:

Баллон из стекла. Присущ всем типам лампочек. Защищает внутренние детали от повреждений.

Металлический резьбовой цоколь. С его помощью лампу вкручивают в плафон осветительного прибора. Общая для всех световых источников деталь.

Устройство ртутной лампы высокого давления

Трубка с ртутными парами. Эта деталь находится внутри баллона. Для её изготовления обычно применяют кварцевое стекло. Ртутные пары внутри трубки испытывают определённое давление. Обычно в процессе производства её наполняют не просто ртутью, а аргоном и небольшим количеством ртути.

Дополнительный угольный резистор, с помощью которого электроды и катоды подключаются друг к другу.

Схема ДРЛ лампы для уличного освещения

Такова стандартная схема устройства ртутной лампочки. Однако каждая деталь требует более полного описания. Это поможет понять принцип работы всего приспособления. Остановимся подробнее на некоторых конструктивных элементах:

Контактный цоколь. Его конструкция довольно проста. Он принимает электрическую энергию от сети путём контакта токонесущих составляющих лампочки ДРЛ. Т. е. он проводит ток через её резьбовую и точечную части. Энергия поступает на электроды трубки (кварцевой горелки).

Кварцевая горелка. Главная деталь всей конструкции. Это и есть кварцевая колба с четырьмя электродами (по два справа и слева). Половина электродов выполняет основную функцию, а половина — дополнительная деталь.

Кварцевая горелка в ртутной лампе

Стеклянная колба. Внешний элемент лампочки ДРЛ. Внутри неё расположена горелка из кварцевого стекла. К трубке от цоколя подведены электропроводники. Из колбы при изготовлении оборудования откачивают воздух и закачивают азот

Также внутри колбы имеются ограничители сопротивления (нужно обратить внимание на цепь добавочных электродов). Также во внутренней части колбы расположен люминофор

Четырехэлектродная ртутная лампа

Технические характеристики ламп

Номенклатура обширна. Эти лампы очень разнообразны и по мощности (от 125 Вт), и по спектральному составу излучения. Напряжение питания: 220, либо 380 Вольт, способны работать в широком диапазоне температур (-30…+50 С). В отличие от многих других газоразрядных источников искусственного света ДРИ отличаются очень большими индексами цветопередачи (типичное значение 80-90). Удельная доля УФ-излучения достаточно велика. При этом цветовая температура составляет о 3000 до 6000 К. Приемлемый срок полезной эксплуатации составляет в среднем не более 12000 часов. Конкретные характеристики обозначаются дополнительным цифровым индексом. Он характеризует цвет изучения.

Внешний вид лампы ДРИ

Технические характеристики

Приведем основные параметры типов ДРЛ и ДРВ, как наиболее распространенных.

На таблице представлены технические характеристики моделей ламп ДРЛ (на 125, 250, 400 и 700 Ватт):

Тип

Мощность

(Вт)

Пусковой

ток (А)

Рабочий

ток (А)

Напряжение

(В)

Световой

поток (лм)

Срок

службы (ч)

ДРЛ-125
125,0
2,40
1,15
125
5900
12000

ДРЛ-250
250,0
4,50
2,13
130
13000
12000

ДРЛ-400
400,0
7,20
3,25
135
23500
15000

ДРЛ-700
700,0
12,00
5,40
140
40600
20000

Габариты и тип цоколя:

Тип	Цоколь	Максимальная длина (мм)	Максимальный диаметр (мм)
ДРЛ-125	E27, E40	178,00	76,00
ДРЛ-250	Е40	227,00	76,00
ДРЛ-400	Е40	250,00	91,00
ДРЛ-700	Е40	292,00/355,00	122,00/152,00

Таблица, характеризующая основные параметры устройств ДРВ:

Тип	Цоколь	Рабочий ток (А)	Световой поток (лм)	Мощность (Вт)	Срок службы (ч)
ДРВ-160	Е27,Е40	0,8	2500	160	4000
ДРВ-250	Е40	1,25	4600	250	4000
ДРВ-500	Е40	2,4	12250	500	4000
ДРВ-750	Е40	3,5	22000	750	4000

Разновидности

Газоразрядные лампы делятся на ГРЛ низкого и высокого давления. Каждая из групп обладает своими особенностями, что влияет на выбор в конкретном случае.

Газоразрядные лампы низкого давления

К наиболее известным представителем ГРЛ низкого давления относится люминесцентная лампа. Она представляет собой трубку, покрытую изнутри люминофором. Электроды получают импульс высокого напряжения и нагреваются.

ГРЛ низкого давления

При нагревании между контактами образуется тлеющий заряд, в газовой среде колбы возникает УФ-излучение, которое, воздействуя на люминофор, вызывает свечение.

Разновидностью люминесцентных ламп (ЛЛ) являются компактные приборы, которые маркируются аббревиатурой КЛЛ и ничем кроме размеров не отличаются от предыдущей модели. Во всех устройствах имеется регулирующий элемент, встроенный в цоколь.

Виды КЛЛ

Отдельно стоит рассмотреть индукционные осветительные приборы. Они не имеют никаких электродов во внутренней части, а ионизация происходит под действием высокочастотного магнитного поля. Обычно в колбе используется смесь аргона и паров ртути, воздействующих на люминофор.

Газоразрядные лампы высокого давления

Элементы, давление внутри колбы которых превышает атмосферное, называются лампами высокого давления.

Представителями являются дуговые ртутные лампы (ДРЛ). Не так давно именно они составляли большую часть всего уличного освещения. Теперь же их стараются заменять на металлогалогеновые и натриевые источники, имеющие более высокую эффективность.

ГРЛ высокого давления

Если к прибору подключены йодиды, он имеет маркировку ДРИ. Прибор сдержит горелку из кварцевого стекла, в которой расположены электроды. В качестве функционального вещества используется смесь из аргона, ртути и йодидов некоторых металлов. Горелка находится в разреженном пространстве и позволяет создавать сильное излучение, которого хватает для освещения больших площадей. ДРИ могут иметь мощность от 250 до 3500 Вт.

Еще одним примером ГРЛ высокого давления служит дуговая натриевая трубчатая модель (ДНаТ). Она характеризуется очень высокой светоотдачей и относительно небольшим расходом энергии. Свет имеет ярко выраженный золотистый оттенок. К недостаткам прибора можно отнести долгое выключение, которое может занимать около 10 минут.

Натриевая лампа ДНаТ

Если нужно белое освещение, максимально приближенное к дневному, лучше подбирать дуговые ксеноновые устройства. Максимальная мощность может достигать показателя в 18 кВт. Вольфрамовые электроды легированы торием и способны выдерживать высокие нагрузки. Применяется сапфировое стекло, если необходимо получить на выходе УФ-излучение.

Металлогалогенные газоразрядные лампы (МГЛ) – компактные, надежные и мощные источники освещения, представляющие собой помещенную в вакуумную колбу горелку. Горелка делается из кварцевого стекла или керамики. Внутренняя часть заполняется парами ртути и галогенидами металлов. Излучение возникает при появлении плазмы между электродами во время подачи питания. Мощность приборов в некоторых случаях может достигать 3,5 кВт. Рассчитаны на 12 000 часов работы. Включение до полной мощности занимает примерно 10 минут.
