С чего начать?
Разумеется, прежде чем начинать строительство, необходимо составить детальную . Только при этом условии можно избежать ошибок и не делать одну и ту же работу по несколько раз.
На первоначальном этапе планирования проводят следующие мероприятия:
- Необходимо определить месторасположение колодца для слива. Лучше, если это будет площадка, которая находится ниже уровня дома.
- Теперь нужно определить точку, где идущая под будет выходить из дома.
- Далее следует этап составления схемы в масштабе с обозначением размеров труб. При этом нужно просчитать количество соединений. От того, насколько точны будут измерения, зависит качество работы системы. Кроме того, на этом этапе становится ясно какие материалы и в каких количествах необходимо приобретать.
Схема размещения скважин
Естественно, что одна дренажная скважина на участок это мало. Тем более, их можно разделить на несколько типов:
- для понижения уровня грунтовых вод;
- для защиты фундаментов;
- для защиты корневой системы деревьев от чрезмерной влаги.
Для защиты зданий, дренаж располагают поблизости от фундаментов, по всему остальному участку – в местах наибольшего скопления влаги. Чтобы избежать чрезмерного высушивания земли, отверстия, расположенные в садах и огородах, делаются меньшими по глубине.
Обычно, число точек необходимое для участка, рассчитывается исходя из глубины скважин. Считается, что площадь, которую эффективно покрывает одна точка, равна площади окружности, радиус которой равен глубине этой точки.
Например, если есть дренаж с глубиной 6 м, тогда его рабочая площадь вычисляется по формуле площади окружности. Т.е. она равна 38м2.
Схема расположения скважин
Разновидности дренажных пластиковых колодцев
Для устройства дренажной системы на загородном участке помимо труб нужны специальные сооружения. И если раньше их делали из подручных материалов, то сегодня производители предлагают пользователям полимерные колодцы, которые можно свободно устанавливать самостоятельно.
Данная продукция полностью охватывает нужды владельцев загородных участков, которым для работы понадобится:
- Колодец поворотный;
- Колодец смотровой;
- Колодец коллекторный;
- Колодец поглотительный.
Поворотные колодцы
Дренажная система представляет собой разветвлённую сеть труб, собирающих и транспортирующих ливневые и талые воды.
Но вместе с жидкостью в них попадают листья, песок и прочий мусор, способный воспрепятствовать протоку. Чтобы своевременно прочистить трубопровод необходимо наличие одного или более поворотных колодцев.
В этих сооружениях поток может совершить поворот на 90 градусов и устремиться далее без какой-либо задержки. В дренажных системах большой площади в поворотные полиэтиленовые колодцы могут сходиться сразу несколько труб, соединяясь в едином направлении. Данные конструкции, как правило, расположены в углах участка.
Смотровые колодцы
Следующим элементом ливневой канализации является смотровой колодец. Конструкции данного типа изготавливаются диаметром до 46 см. Этого вполне достаточно для проверки состояния участка дренажной системы, а при необходимости и его прочистки.
Если ливневая канализация расположена на большой площади, то для ревизии используются более габаритные сооружения. Такой канализационный колодец может быть в пределах от 90 см до 2 м в диаметре.
Сооружения большого объёма предназначены не только для приёма и передачи большого количества стоков, но и для удобства работы обслуживающего персонала.
В таких конструкциях имеются спусковые лестницы. Колодцы данного типа дополняют дренажную систему и устанавливаются между трубопроводами большой протяжённости.
Коллекторные колодцы
Конечной точкой ливневой канализационной системы является коллекторный колодец. Именно в него собирается вся собранная вода, поэтому данное сооружение иногда называют накопительным.
Колодец в обязательном порядке должен быть укомплектован дренажным насосом.
Вся вода, собранная в данном сооружении, отправляется в расположенный рядом водоём или придорожную канаву. Также можно использовать принятую влагу для последующего полива.
Коллекторных ёмкостей может быть несколько. Большое количество используется для уменьшения системы трубопровода. Каждый канализационный пластиковый колодец в обязательном порядке должен иметь герметичное дно
Это особенно важно при высоко расположенных грунтовых водах
Чтобы наполнение ёмкости происходило как можно дольше, колодец делают с большим диаметром. Месторасположение коллекторного колодца выбирают в самом низком месте. Это позволит собираемой воде самостоятельно передвигаться в конечную точку.
Поглотительные колодцы
Если ливневые воды невозможно отправить в прилегающий водоём или придорожную канаву, в конечной точке сбора устраивают сооружение другого типа. Это поглотительный (фильтрующий) колодец.
Данная конструкция имеет глубину не менее 2 м, на дне которой устраивается подушка из щебня или битого кирпича. Толщина данного слоя не должна быть меньше 30 см при условии, что поверх него будет находиться геотекстиль, засыпанный грунтом.
Наиболее эффективно поглотительные пластиковые колодцы для канализации работают на песчаных и супесчаных грунтах. Собираемая вода не поднимается выше определённого уровня и нет необходимости в её откачке.
Для чего нужны и какие бывают дренажные колодцы
Частный дом или дача часто расположены в местности, подверженной заболачиванию, их фундаменты могут постепенно разрушаться под воздействием грунтовых вод. Также, хозяева часто сталкиваются с тем, что нет канализации, а значит некуда девать воду из септика. Бывает вероятна угроза подтопления жилых и нежилых построек, в особенности таких как погреб, гараж, баня, сад и огород. В этих случаях необходим дренажный колодец, а возможно и целая дренажная система.
Собирать в подземную ёмкость избытки вод, самотёком или подавая насосами, с постоянным или периодическим их удалением – вот в чём смысл колодца для дренажа. Система устанавливается один раз и будет работать в течение всего времени эксплуатации дома. Но в процессе использования сливной колодец требует периодической чистки. Для этого с дна засорённого колодца струей воды поднимают илистые отложения с последующей их откачкой или сливом.
Устройство дренажного колодца может быть трех типов:
Смотровые (инспекционные), дренажный колодец для канализации, расположенные в местах поворота и пересечения дренажных труб или через каждые 40-50 метров дрен, периодически их чистят, а если нет слива – откачивают. Для обустройства таких колодцев бывает достаточно использовать трубу диаметром от 34 см.
Смотровой колодец на пересечении дренажных труб Источник rinnipool.ru
- Коллекторные (водоприёмные) – это конечные пункты слива вод, чаще всего только поверхностных (ливнёвых, тающих, ручейных), с их откачкой в канализацию, водоём, или использованием для хозяйственных нужд. Отличаются довольно большим объёмом, часто непроницаемым дном, для них обычна встроенная лестница. Размещение насоса и обслуживающие процедуры накладывают ограничения по их диаметру – не менее 70 – 100 см.
- Тампонажные (поглотительные, фильтрационные), их располагают в местах, которые хотят избавить от луж, например после мойки машин. Вокруг них предполагается насыпка большой массы скальника, щебня, отсева, как для подвода воды к колодцу, так и для отвода через его дно в глубокие водные горизонты. В частности, дно тампонажного колодца засыпают слоем щебня толщиной 30 см. В этом устройстве происходит частичная бактериальная и механическая очистка стоков, с периодической промывкой или механическим извлечением наносов ила и песка.
Так выглядит схема фильтрационного колодца Источник flotenk.ru В случаях колодцев смешанного типа, их функции накладываются, а устройство дренажного колодца изменяется. Так, водоприёмный колодец может сбрасывать воду в тампонажный. В этом случае ему не требуется герметичное дно и он может обойтись без насоса, но при этом нуждается в периодическом осмотре и очистке, наподобие инспекционного колодца.
Зачем на участке нужен дренаж
Если говорить простым языком, вода, выпадающая на землю в виде осадков, просачивается сквозь почву и уходит в водоносные слои.
На скорость этого процесса влияют два фактора:
- уровень грунтовых вод (УГВ);
- тип почвы.
Если грунт песчаный или рыхлый – вода будет уходить быстро. А если глинистый, то медленно. При этом, она скапливается в так называемых линзах, повышая УГВ. В этом случае, проблем не избежать.
Если почва не глинистая, вода уходит быстро. И проблем с верховодкой может и не быть. Однако, часто водоупорный слой расположен близко к поверхности. В этом случае, хоть и не постоянно, но вода также будет застаиваться на поверхности.
Помимо проблем с сыростью и затопленными подвалами, верховодка представляет еще одну опасность. Это повышение пучинистости земли. Как известно, зимой жидкость замерзает и расширяется. Причем внутри почвы создается такое давление, что оно может разрушить фундамент дома. Поэтому, чем раньше решится вопрос с отводом верховодки с участка, тем лучше. Именно для этого, на нем и делается бурение дренажных скважин.
Грунтовые воды
Классификация подземных дренажных емкостей по типу конструкции
По этому признаку готовые резервуары из ПВХ подразделяют на 2 категории.
Сборные колодцы состоят из нескольких элементов, которые соединяются друг с другом перед монтажом:
- основного лотка с патрубками;
- шахты, которая может представлять собой гофрированную или гладкую трубу;
- двух уплотнительных колец для соединения тела (шахты) колодца с горловиной или лотком;
- горловины;
- пластиковой крышки;
- удлинителя, длина которого может меняться в зависимости от глубины монтажа.
Такие резервуары более универсальны, так как можно корректировать длину шахты в зависимости от заглубления, но более дорогостоящие
При этом важно учитывать, что при увеличении длины уменьшается устойчивость тела емкости к сжатию
Монолитные емкости более прочные и дешевые, но имеют стандартную высоту, поэтому предназначены для монтажа на определенной глубине. Правда, немного заглубить их позволяет дополнительно монтаж горловины. Перепадные и расширяющие емкости выпускаются только в таком виде.
Монолитные и сборные изделия производятся как в России, так и за границей.
Установка дренажного колодца своими руками
Удобство монтажа и скорость выполняемых работ, а также максимальная простота процесса побуждают владельцев загородных домов к самостоятельному строительству ливневых канализаций.
И такой подход весьма оправдан. Для выполнения работы не потребуется привлечение дорогостоящей строительной техники, а полученный результат оправдает затраты на полимерную продукцию.
Разметка и земляные работы
Первое, что предстоит выполнить, — это устройство современной дренажной системы своими руками, разметить территорию и провести выемку грунта. Для этой цели потребуется подготовить деревянные колья и шнурку. С их помощью обозначается будущая ливневая канализация и места установки пластиковых дренажных колодцев.
Далее земляные работы переходят в стадию выемки грунта. Такая работа производится обычной штыковой лопатой. Подчистить и выровнять основание можно совковым инструментом. Использование полимерных изделий для устройства ливневой канализации позволяет не использовать большую глубину траншей.
Трубы и элементы колодца не боятся сильных морозов, что и позволяет закладывать их не глубже 60 см.
А вот котлован, в котором будет производиться монтаж коллекторного или поглотительного колодца, придётся серьёзно углубить. Данный объект должен принять в себя большое количество ливневых вод, поэтому его объём будет довольно обширный. Для этой работы понадобится помощник, вытаскивающий грунт с глубины.
На дно траншей и котлованов обязательно засыпается щебень. Это позволит снизить сезонное перемещение грунта и не позволит дренажу потерять герметичность из-за возникающих смещений. Поверх камней укладывается геотекстильное полотно. Данная мера не позволит корням растений опутать систему и тем самым повредить её.

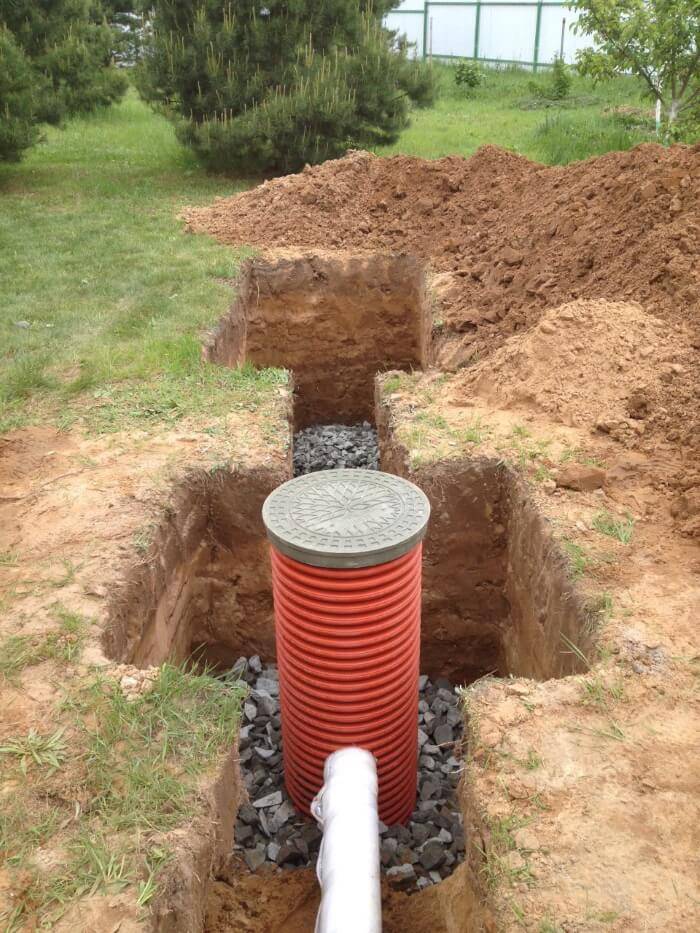

Монтаж элементов колодца
Когда земляные работы будут закончены, можно начинать монтаж. Но прежде чем собрать дренажный колодец своими руками, необходимо подготовить требуемые детали. Для работы понадобятся:
- Гофрированная труба из полимеров необходимого диаметра.
- Донный лоток.
- Оголовок колодца.
- Уплотнительные манжеты разных размеров.
Не будет лишним запастись битумной мастикой. Этот материал нужен для обработки соединений элементов дренажной конструкции.
На подготовленное дно котлована устанавливается донный лоток. В него нужно подсоединить дренажные трубы, по которым будет поступать сточная вода. В зависимости от количества путей используется и соответствующий лоток, где уже сделано требуемое число отверстий.
Трубы вставляются с помощью резиновых манжет. Каждое изделие в месте соединения дополнительно обрабатывается битумной мастикой. Данная мера позволяет улучшить герметичность колодца.
Далее сборный дренажный колодец поднимается вверх за счёт гофрированной трубы. Для этого изделие необходимо отрезать на нужный размер.
Потом при помощи манжеты и битумной мастики трубу вставляют в донный лоток. Таким образом получается шахта колодца, где можно будет проводить ревизионные работы.
На следующем этапе следует установить оголовок. Это также выполняют при помощи манжеты и битумной мастики. Когда все элементы будут занимать своё место, сооружение засыпают песком или щебнем. Делать эту работу следует аккуратно. Лучшим способом будет засыпка небольших порций толщиной не более 15 см с последующей трамбовкой.
Как только до верхнего края колодца останется 20 см, начинают использовать землю и дёрн. Венчать готовое сооружение должен полимерный люк для колодца. Это позволит исключить попадание мусора в ёмкость, которая может засорить её и не позволить набирать или транспортировать воду.
Виды фильтрующих сооружений
Существует два вида фильтрационных колодезных сооружений, работающих по одному и тому же принципу и устанавливающихся аналогичным образом. Их различия – в области применения. Первые используются в дренажной и ливневой системе, вторые – в канализационной.
Поглотительный колодец в дренажной системе
В данном случае дренажные поглотительные колодцы являются конечным пунктом сложной системы , куда устремляются по трубопроводу грунтовые либо дождевые воды, чтобы потом, пройдя через естественный фильтр, уйти в землю. Основное его предназначение – отведение воды от дома и очистка ее от ила и песка.
На схеме показана организация ливневой и дренажной канализации участка с накопителем. В грунтах, обладающих высокой поглотительной способностью, вместо коллекторного, устанавливают фильтрационный колодец
Диаметр таких колодцев, как правило, бывает не более полутора, а глубина залегания до двух метров. Допускается делать водоотведение обоих систем в один колодец. Фильтрующую емкость устанавливают в самой нижней точке участка, чтобы вода в нее сходила естественным самотеком.
Фильтрационное сооружение в канализационной системе
В канализационной системе участка поглотительные колодцы используются для доочистки сточных вод, поступающих из герметично закрытого резервуара, в котором стоки проходят первичную биологическую очистку. Резервуар изготавливают из бетонных колец, кирпича или бутового камня, или используют готовый септик.
Схема организации грунтового дренажа на участке. Часть очищенных сточных вод уходит в грунт, а часть усваивается растениями
Если поблизости от участка находится водоем, куда может стекать очищенная вода, то обустраивают фильтрующие траншеи. В нижний слой на гравийную подушку укладывают водосборные трубы, которые затем засыпают гравием и песком. Сверху на слой гравия прокладывают с прорезями, накрывают их геотканью и засыпают землей.
Если на участке невозможно организовать фильтрующие поля, устанавливают биофильтр. В него поступают предварительно очищенные воды из септика для дальнейшей биологической очистки. В результате фильтрации стоки очищаются до уровня технической воды, которая затем уходит в грунт.
В биофильтре организована система впуска кислорода для активации жизнедеятельности аэробных бактерий, окисляющих поступившие стоки
Сооружение колодца из бетонных колец
Для колодца необходимо приобретать железобетонные кольца, которые производятся из влагоустойчивого бетона. Размеры и диаметр колец подбираются исходя из вида и предназначения колодца. Но необходимо учитывать, что глубина их залегания должна быть не менее двух метров.
Бетонные кольца выпускаются различных размеров (высотой от 10 см до 1 м и диаметром от 70 см до 2 м), так что подобрать изделие не составит труда. Для колодца обычно выбирают кольца высотой 50-60 и диаметром 70-150 см. Их вес в зависимости от размера колеблется в пределах 230-900 кг.
Бетонные кольца одно за другим опускаются в заранее вырытую яму и устанавливаются друг на друга
Безусловно, такой вес не невозможно поднять одному, поэтому придется пригласить одного-двух помощников. Устанавливать конструкцию можно двумя способами. Если диаметр кольца позволяет поместиться внутрь человеку, то его можно просто поставить на землю, а затем приступить к выемке грунта изнутри.
Кольцо будет давить собственным весом на землю и постепенно проседать по мере выкапывания из-под него грунта. Таким образом можно установить все кольца, накладывая их друг на друга и скрепляя между собой скобами из металла.
Второй вариант – сначала выкопать котлован, ширина которого должна быть примерно на 40 см больше, чем диаметр колец. Если грунт мягкий, дно нужно засыпать гравием слоем 15-20 см, а затем опустить кольца из бетона. При этом способе, если изготавливается ревизионный или накопительный колодец, желательно устанавливать нижнее кольцо с глухим дном.
После установки бетонных колец на место, необходимо тщательно загерметизироать все щели битумом. В перекрытии можно сделать смотровое окошко для визуального осмотра колодца
Если дна нет, то его нужно будет сделать самому. Для этого нижняя часть колодца заливается бетонным раствором с армированием. При установке поглотительной конструкции, дно емкости оборудуется фильтрующей системой, так как было описано выше.
Все стыки между кольцами промазываются цементно-песчаной смесью, а затем после высыхания, герметизируются битумно-полимерной гидроизоляцией.
Далее от колодца согласно разработанной схеме выкапывается траншея для дренажных труб, но прокладывать их не спешите, поскольку сначала придется выполнить еще одну достаточно трудоемкую работу – проделать отверстия в бетоне для подключения труб. Это можно сделать при помощи перфоратора и победитовых или алмазных коронок по бетону. Они имеют разные диаметры, поэтому подобрать нужный размер несложно, однако стоимость их достаточно высокая.
Если в хозяйстве не нашлось коронки по бетону, а тратить деньги на ее покупку вы не хотите, можно прибегнуть к другому более дешевому способу. В том месте, где предполагается сделать отвод, приложите трубу и очертите карандашом круг необходимого диаметра. По контуру проведенной линии просверлите перфоратором сквозные отверстия.
Отверстия просверливаются сверлом по бетону с шагом 1-2 см друг от друга, одно делается в центре круга
Направьте лом в центральную дырку и начинайте ее потихоньку разбивать, как отверстие расширится, возьмите большой молоток или кувалду и доведите процесс до конца. Теперь можно подвести трубы и надев на них защитные резиновые уплотнители, вставить в проделанное отверстие. Места ввода также промажьте битумом. Установите перекрытие.
Бетонный колодец со всех сторон засыпается щебнем, на высоту примерно 50 см, а затем насыпается до самого верха глина и хорошо утрамбовывается. Такая глиняная подушка предотвратит просачивание воды и продлит срок службы колодца.
Как соорудить дренажный резервуар?
Дренажные конструкции в готовом виде для сооружения колодца отличаются удобством при монтаже, надежностью и хорошим качеством. Основной недостаток готовых колодцев заключается в их высокой стоимости, в частности это касается изделий диаметром 800-1000 мм. Чтобы сэкономить денежные средства, можно соорудить такое сооружение самостоятельно.
Для изготовления дренажной конструкции требуется обзавестись гофрированными трубами соответствующего диаметра:
- для строительства смотровых колодцев подойдёт диаметр труб 340 мм или 460 мм, этого вполне хватает, чтобы обеспечить очистку канализационной системы вручную посредством напора воды из шланга;
- чтобы сделать накопительный или фильтрующий резервуар, потребуются трубы диаметром 575 или 695 мм;
- если есть необходимость периодически проникать внутрь колодца для осуществления ремонтных и профилактических работ, то требуется купить трубы диаметром 925 мм.
Кроме пластиковых гофрированных труб также нужно купить резиновые уплотнители подходящего диаметра, люк и пластик для устройства дна.
В процессе сборки и монтажа накопительного сооружения следует соблюдать определённую последовательность:
- в колодце выпиливается отверстия для подведения труб и установки резиновых уплотнителей;
- монтируется дно колодца. Специалисты рекомендуют обрабатывать дно конструкции битумной мастикой, так будет обеспечиваться защита дна колодца от протечек;
- используя щебень и песок, нужно сделать основание в дренажной канаве, после чего его заливают цементом;
- на подготовленное дно устанавливается готовая конструкция. Чтобы предотвратить риск протекания конструкции, рекомендуется обмазать места подведения дренажных труб битумной мастикой;
- резервуар засыпается щебнем и песком, после чего производится утрамбовка и укладка основания для устройства люка. Люк размещается в заранее подготовленную рамку из цемента.
Пошаговое строительство колодца
Когда все материалы уже куплены и заготовлены, можно приступать к монтажным работам:
- Сначала трубу нужно обрезать по длине, при этом учитывается глубина дренажного колодца.
- Нужно вырезать отверстия для подведения труб, отступая 50 см от нижней кромки трубы. В эти отверстия вставляют резиновые манжеты.
- Фиксируется дно колодца, при этом место стыковки необходимо обработать герметизирующим составом на битумной основе.
- Для монтажа колодца нужно заранее подготовить котлован, на дно которого заливают цементный раствор.
- Конструкцию можно устанавливать только после полного застывания цемента, после чего к нему подводятся дренажные трубы.
- Пространство, образованное между стенками котлована и конструкцией, нужно засыпать песком с гравием.
- Сверху на установленный резервуар ставится люк.
Особенности монтажа пластиковых колодцев
Как правило, готовые пластиковые конструкции стоят недешево, поэтому особо сэкономить не получится. Единственное, что можно сделать, так это купить отдельные элементы необходимого размера и диаметра самостоятельно. Итак, требуется подготовить:
- гофрированную трубу соответствующего диаметра;
- пластик для устройства дна;
- уплотнители из резины. Для устройства накопительного или фильтрационного колодца потребуется труба диаметром 695 или 575 мм.
В процессе монтажа дренажного колодца своими руками важно придерживаться определённого алгоритма:
- гофрированную трубу нужно обрезать, учитывая глубину колодца. Далее в ней требуется сделать отверстия для подключения перфорированных труб, которые подсоединяются, используя резиновые уплотнители;
- выкапывается канава, на дно которой укладывается слой щебенки с песком. После этого сооружение заливается цементным раствором и застилается геотекстильным материалом;
- на следующем этапе устанавливается дно, которое соединяется с трубой, при этом стыковочное место требуется обработать битумной мастикой;
- теперь можно производить подведение дренажных труб к конструкции, а стыки также следует промазать герметизирующим составом;
- обязательно нужно установить насос, который будет обеспечивать откачку собирающейся воды;
- образовавшиеся пустоты вокруг колодца нужно засыпать мелкофракционным щебнем;
- на последнем этапе работ монтируется крыша.
