Световой поток и технические характеристики ДНаТ 150 Вт

Достоинства и недостатки

Если вы не можете определиться: ДНаТ или led лампы приобрести, то нужно рассмотреть плюсы и минусы натриевых устройств. Тогда вы сможете взвесить все за и против, чтобы сделать правильный выбор.

К положительным свойствам натриевых источников света относят их высокую светоотдачу, длительный срок службы, малое потребление энергии. Кроме того, они имеют высокий коэффициент полезного действия и устойчивы к перепадам температуры.

Однако ДНаТ требуют времени для запуска (5 – 10 минут), они имеют слабую цветопередачу, искажают цвета, чего не скажешь про светодиод. К минусам осветительного элемента можно отнести частое мерцание лампы, которое приводит к переутомлению глаз.

Подробнее о достоинствах и недостатках ламп ДНаТ будет рассказано далее.

Плюсы

Специалисты выделяют следующие положительные характеристики ламп ДНаТ:

  1. Натриевые источники света излучают мощный световой поток (до 160Лм/Вт для ламп с высоким давлением, примерно 200 Лм/Вт для модулей с низким давлением). Эти показатели выше, чем у других видов натриевых устройств и лед-ламп.
  2. Длительный ресурс эксплуатации – от 10000 до 30000 часов. При этом качество освещения не снижается.
  3. ДНаТ потребляют минимальное количество электроэнергии, чему не могут не радоваться потребители. По этому показателю ДНаТ опережают ДРЛ.
  4. Источники света корректно работают при температуре от -60 до +40. Светильник запускается даже при низкой температуре.
  5. КПД лампы ДНаТ достигает 30%.

В зависимости от уровня внутреннего давления насыщенных паров натрия выделяют ДНаТ с высоким и низким давлением. Первые демонстрируют более высокие показатели, а вторые – низкие.

Натриевая лампа низкого давления (НЛНД) обладает всеми вышеописанными преимуществами. Ее применяют только для фонового освещения улиц, так как она выделяет едкий оранжевый цвет.

Натриевая лампа высокого давления (НЛВД) имеют более качественную цветопередачу, что позволяет устанавливать ее в спортивных залах, производственных помещениях. Кроме того, осветительный элемент обладает высокой светоотдачей при минимальном напряжении и длительным сроком эксплуатации. Запускаются натриевые лампы высокого давления быстрее, чем НЛНД.

Минусы

Кроме положительных характеристик лампы ДНаТ обладают негативными свойствами:

  1. Низкая цветопередача, особенно у модулей низкого давления. Они искажают цвета, что не позволяет их использовать в жилых помещениях.
  2. Температурное ограничение. Несмотря на заявленные производителем характеристики, рабочая температура ДНаТ находится в пределах от -20 до +30°. При нарушении этого условия прибор быстрее выйдет из строя и уменьшится светоотдача.
  3. Чувствительность к перепадам электричества. Такие лампочки рекомендуется применять в сетях со стабильным напряжением. Хотя исправить этот недостаток может качественный дроссель.
  4. Длительное время включения. После запуска лампочка горит слабо, максимальная светоотдача наблюдается через 5 – 10 минут.
  5. Сильные пульсации тока (до 50Гц). По этой причине устройство не рекомендуется использовать для освещения домов и производственных помещений. Частое мерцание утомляет глаза.

Лампы ДНаТ содержат токсичную ртуть, поэтому утилизировать их нужно особым способом. Вышедший из строя прибор нужно отнести в специальные организации, которые занимаются опасными отходами.

Утилизация

Натрий по своей природе является летучим веществом и, контактируя с воздухом, он может резко воспламениться. По этой причине натриевые источники освещения недопустимо выбрасывать как обычный мусор. Как и любая энергосберегающая лампа, которая содержит ртуть, их тоже нужно утилизировать в специальные емкости

Если самостоятельно выбросить натриевые лампы ДНаТ с соблюдением мер предосторожности не удается, следует вызвать специальную службу

Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц.

Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.

В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.

Если их применять для освещения в комнатах, то цвета будут практически не различимы.

В лампах высокого давления спектр более разнообразный.

В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.

В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.

Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.

Схема эта зачастую изображена непосредственно на корпусе.

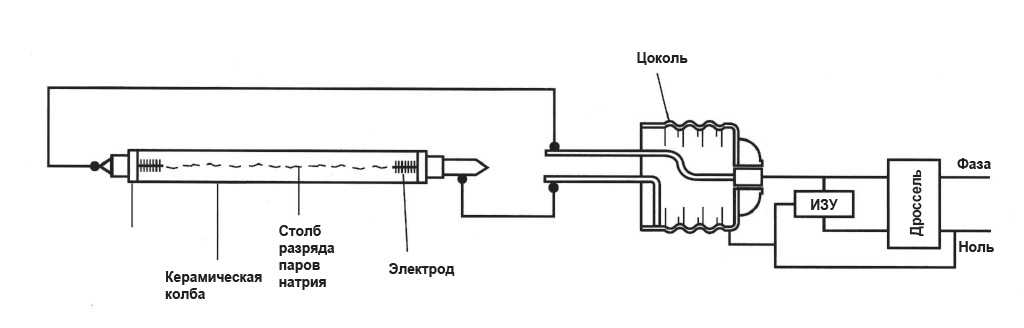

Вот ее более развернутый рисунок.

На ней нарисованы:

сам дроссель (баласт), на который подается фаза

далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ

Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.

ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!

А сама горелка в процессе работы разогревается до 1300 градусов.

Только после ИЗУ, подключается сама газоразрядная лампа.

Эта же схема подключения может быть изображена на стенках зажигающего устройства.

Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.

Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.

Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.

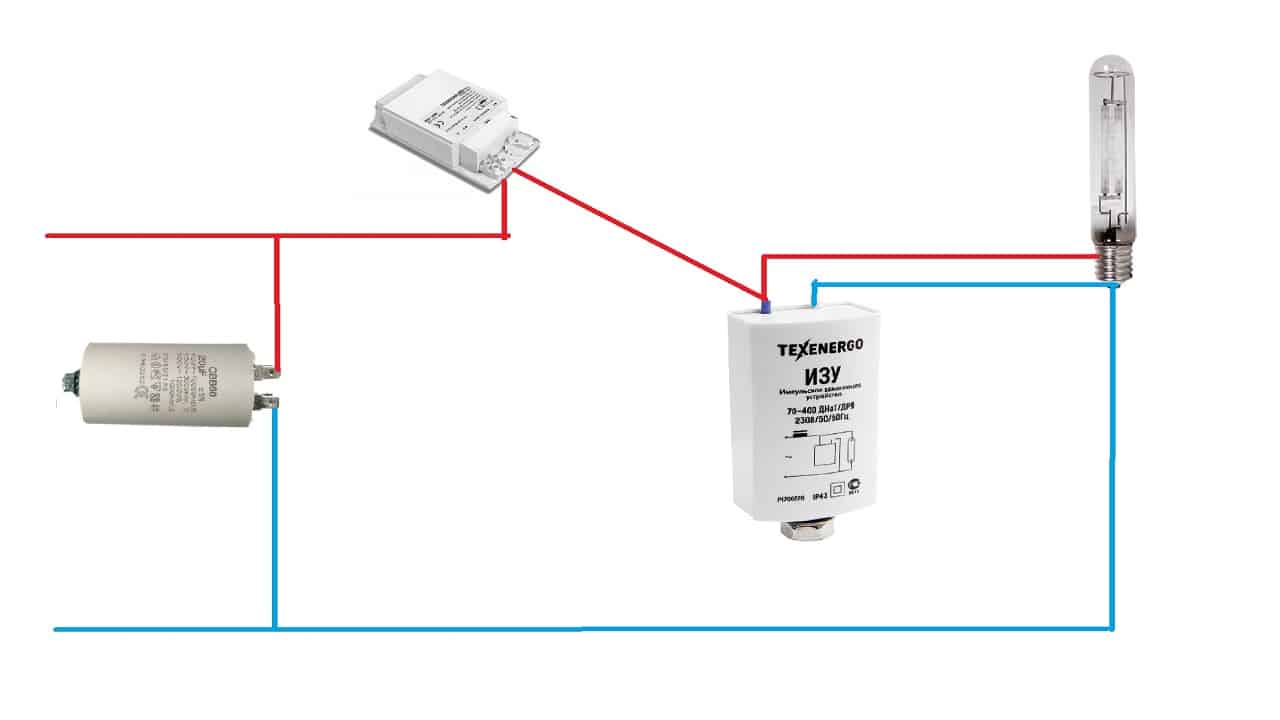

Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:

Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).

Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.

Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.

Зато вы уберете лишние потери на нагрев проводов и железа.

Вот собранный своими руками компактный щиток, согласно схемы подключения.

Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.

Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора. Нет ли пробоя на корпус. Нет ли пробоя на корпус

Нет ли пробоя на корпус

Нет ли пробоя на корпус.

Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.

Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.

Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.

С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному “N” на пусковом устройстве.

Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.

А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.

После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.

Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.

Где используется

Мощность — главная техническая световая характеристика днат. Благодаря ей можно освещать подобными светоисточниками теплицы, цветники и растительные питомники. Чтобы выращивать растения необходимо использовать днат на 150 или 250 ватт. Но такие источники не должны быть помещены ближе, чем на 50 сантиметров. Лампы, имеющие большую мощность, не должны быть использованы в теплицах и цветниках, поскольку они могут уничтожить цветки.

Вам это будет интересно Как сделать нужный коэффициент светового потока

Обратите внимание! Что касается того, чтобы освещать улицы, подземные переходы, закрытые спортивные комплексы, то для выполнения данных задач применяется источник на 150 или 70 ватт. Использование в саду и теплицах


Использование в саду и теплицах

Достоинства и недостатки

У натриевой лампы имеются как достоинства, так и недостатки. Учитывая их, вы избежите неприятных сюрпризов.

Преимущества:

  • Высокий показатель светоотдачи по сравнению с другими осветительными приборами. Для НЛВД показатель может достигать 150 лм/Вт, а для НЛНД даже 200 лм/Вт.
  • Большая часть представленных моделей способна работать очень долго, а максимальный ресурс составляет 28 000 часов.
  • В период эксплуатации параметры эффективности остаются на одном уровне.
  • Устройства испускают очень комфортный для глаз свет.
  • Натриевые лампы способны стабильно функционировать при температурах от –60 °С до +40 °С.

Не обошлось и без недостатков, к которым относят следующие:

  • С момента запуска до выхода на номинальную мощность может пройти около 10 минут.
  • Во многих элементах внутри колбы присутствует вредная ртуть.
  • Взрывоопасность, связанная с вероятностью контакта натрия с воздухом и быстрым возгоранием.
  • Иногда сложно подключить пускорегулирующую аппаратуру.
  • При работе наблюдаются значительные потери мощности (до 60%).
  • Цветопередача низкая.
  • При подключении к сети 50 Гц наблюдаются значительные пульсации.
  • Для зажигания требуется большое напряжение.

Недостатки весомые, однако для организации высокомощного уличного освещения натриевые источники представляются удобным вариантом.

Устройство

Осветительное устройство ДНаТ похоже на другие модели газорязрадного типа. На вид это обычная газорязрядная лампа, формой похожа на цилиндр, но бывает в форме элипса. Внизу имеется металлический цоколь.

Лампа ДНаТ состоит из следующих частей:

  • Внешняя колба из жаропрочного стекла, играющий роль «термоса»;
  • Внутренняя трубка, проводящая разряд, где происходит образование дуги;
  • Электрод;
  • Заглушка из керамики;
  • Штенгель из ниобия, сообщающийся с горелкой;
  • Штенгель, поглощающий газ. Бариевый;
  • Металлический цоколь.
  • Газопоглотитель – геттер.

Внутри стеклянного корпуса установлена горелка. Горелка изготавливается из поликора – поликристалической окиси алюминия. По краям расположены электродные частицы, изготовленные из молибдена. Там же установлена разрядная трубка из окиси алюминия, устойчивая к парам натрия. Она трубка пропускает до 95% света. В этой трубке происходит дуговой разряд. Также в трубке расположены электроды, соединенные с цоколем.

В лампе днат присутствует геттер, который продлевает срок службы осветительного прибора. Он улавливает и удерживает газ внутри.

Там же внутри стеклянного корпуса имеются прокладки из материала, который не пропускает воздух. Температура в горелке при работе достигает 1500 С. Для предотвращения взрыва натриевой лампы из нее выкачивают воздух. И если произойдет попадание кислорода внутрь, она может треснуть и взорваться. Поэтому прокладки выполняют роль вакуума в колбе. Иногда добавляют ксенон, для улучшения светоотдачи.

Светодиоды

Светодиоды, служащие источником света в светодиодных светильниках, представляют собой устройство, в центре которого размещен полупроводниковый кристалл. Этот кристалл состоит из двух материалов: n-типа, обогащенного отрицательными носителями заряда (электронами) и материала p-типа, с положительными носителями заряда. При подаче электрического тока происходит переход частиц из одного полупроводника в другой, в результате чего создаются частицы света — фотоны.

У светодиодных светильников очень высокий КПД — не меньше 90 %, в то время как ртутные и натриевые лампы лишь 50–70 % потребляемой энергии преобразуют в видимый свет. Кроме этого, светодиодные светильники обладают рядом преимуществ, недостижимых для ламп ДРЛ и ДНаТ:

  • устойчивость к перепадам напряжения;
  • способность работать в широком диапазоне температур (-60… +55 ºС);
  • стабильный световой поток на протяжении всего срока службы;
  • высокая контрастность и более высокий индекс цветопередачи (Ra 80). Спектр излучения светодиодов безопасен для зрения человека, практически не имеет УФ и ИК-излучений;
  • отсутствие мерцаний;
  • экологичность: в светодиодных лампах нет токсичных материалов (ртути, свинца).

Итак, сравним

Мы сравнили уличные светодиодные светильники «ЛУЧ» мощностью 90, 150, 200 Вт и лампы ДРЛ, ДНаТ по четырем параметрам:

  • активная мощность, которая говорит об энергозатратах при использовании светильника;
  • световой поток в начале эксплуатации;
  • световой поток спустя три месяца эксплуатации;
  • срок службы лампы.

Отправная точка нашего сравнения — относительно одинаковый световой поток в начале эксплуатации. Как мы видим, уже через три месяца у ламп ДРЛ и ДНаТ он снижается на 30 и 15 %, у светодиодных светильников остается на том же уровне.

Активная мощность меньше всего у светильников на светодиодах: в 2–4 раза ниже, чем у газоразрядных конкурентов. А это значит, что потребители несут в 2–4 раза меньше затрат на электроэнергию.

По сроку службы в нашем рейтинге снова лидируют светодиодные светильники, ведь они служат в 3–6 раз дольше светильников с лампами ДРЛ и ДНаТ. И, как мы помним, сохраняют световой поток во время эксплуатации до 95 % от изначального.

Сегодня по техническим параметрам и безопасности светодиодным светильникам нет равных. Основное препятствие на пути лидерства в освещении — высокая цена. Но высокой она кажется лишь на первый взгляд. Светодиодные светильники служат много лет, и спустя год-два после начала использования полностью оправдывают свою стоимость.

Сравнение ламп ДРЛ, ДНаТ и светодиодных

ХарактеристикиДРЛ-250ДНаТ-150ЛУЧ-220-СТ 90
Активная мощность280 Вт170 Вт90 Вт
Световой поток10 500 Лм12 000 Лм12 600 Лм
Световой поток через 3 месяца эксплуатации7500 Лм10 200 Лм12 600 Лм
Срок службы лампы12 000 часов10 000 часов60 000 часов
ХарактеристикиДРЛ-400ДНаТ-250ЛУЧ-220-СТ 150
Активная мощность460 Вт300 Вт150 Вт
Световой поток19 200 Лм22 400 Лм21 000 Лм
Световой поток через 3 месяца эксплуатации13 440 Лм19 040 Лм21 000 Лм
Срок службы лампы15 000 часов15 000 часов60 000 часов
ХарактеристикиДРЛ-700ДНаТ-400ЛУЧ-220-СТ 200
Активная мощность820 Вт470 Вт200 Вт
Световой поток32 800 Лм38 400 Лм29 700 Лм
Световой поток через 3 месяца22 960 Лм32 640 Лм29 700 Лм
Срок службы лампы20 000 часов15 000 часов60 000 часов

Уличные светодиодные светильники «ЛУЧ» — оптимальная замена светильников с газоразрядными лампами. Выбирайте из каталога светильники мощностью от 60 до 200 Вт и экономьте уже сейчас!

Характеристики и особенности использования натриевых ламп ДНаТ

ДНаТ состоит из таких элементов:

  1. Керамическая заглушка.
  2. Трубка, которая пропускает свет.
  3. Стеклянная колба, которая обладает высокой механической прочностью.
  4. Электрод.
  5. Металлический штенгель, через который эвакуируется газ из прибора.
  6. Бариевый штенгель.
  7. Цоколь.

Горелку наполняют соединениями натрия, парами ртути, ксеноном. Эти газоразрядные вещества необходимы для запуска лампы.

Справка. Источники света ДНаТ бывают двух типов: с низким и высоким давлением. Первые излучают приглушенный желтый свет, а вторые – светло-желтый. Устройства высокого давления не так сильно искажают цветопередачу, как ДНаТ низкого давления.

Горелка – это трубка в форме цилиндра, которая выполнена из керамики на основе оксида алюминия. Благодаря этому материалу колба устойчива к парам натрия и пропускает до 90% света. По обоим краям трубки размещены электродные элементы.

Колба из термически стойкого стекла оснащена прокладками, которые не пропускают воздух внутрь лампы

Важно сохранить вакуум внутри, так как горелка может достигать температуры 1300°, при попадании воздуха целостность лампы нарушается

При подключении ИЗУ создается импульс высокого напряжения, возникает электрический заряд, образуется дуга. Из-за необходимости предварительного разогрева натрия лампа зажигается постепенно. Маломощные источники света излучают полный световой поток через 5 минут, а приборы большей мощности – спустя 10 минут. Это время нужно для разогрева горелки.

Запустить металлогалогенные и натриевые устройства не получится без применения ИЗУ. Это устройство формирует напряжение в лампе, чтобы образовалась дуга. Однако во время запуска она холодная, а резкое нарастание тока может ее разрушить. Чтобы этого избежать, нужно использовать электромагнитный балласт.

В продаже имеются ДНаТ с встроенным импульсным зажигающим устройством.

Подключают натриевую лампу к сети с помощью цоколя типа Е (Эдисон). Для источников света с мощностью 50, 70, 100Вт применяют держатель Е27, а для осветительных устройств ДНаТ 150, 250, 400Вт – Е40. Цифра в маркировке обозначает диаметр разъемного соединителя (мм).

Специалисты выделяют такие характеристики и особенности натриевых ламп типа ДНаТ:

  1. Коэффициент цветопередачи устройств очень низкий, поэтому они излучают едко-желтый свет, искажают цвета. Кроме того, они обладают высокой пульсацией, то есть часто мигают. Это приводит к снижению зрительной работоспособности, внимания, быстрому утомлению. Именно поэтому ДНаТ не используют для освещения домов, рабочих мест.
  2. Уровень светоотдачи натриевых ламп высокий (от 100 Лм/Вт). Поэтому их часто применяют для освещения улиц. Однако со временем уровень светоотдачи снижается.
  3. Длительность работы этих источников света составляет примерно 10000 часов. Однако так долго лампа будет работать только при соблюдении основных правил эксплуатации: температура от -30 до +40°, применение качественного ИЗУ, а также дросселя.
  4. Из-за длительного зажигания ДНаТ не подходит для осветительных систем, которые требуют частого включения/выключения, например, датчиков движения.
  5. ДНаТ потребляют небольшое количество электричества по сравнению с другими натриевыми лампами, имеют высокий коэффициент полезного действия (примерно 30%).
  6. Натриевые устройства подходят для работы в условиях непогоды (снег, дождь, туман, пыль). Негативные факторы не влияют на световой поток.

Выбор сферы применения осветительных элементов зависит от их мощности. Например, источники света 70 – 400Вт применяют в теплицах для растений, цветниках. Для теплиц больше подойдут лампочки 150 или 250Вт. Если вы используете ДНаТ мощностью 400Вт, то следите, чтобы между растением и источником света был промежуток от 50 см, иначе оно может сгореть.

Осветительные элементы 70, 150Вт устанавливают в уличные фонари, для освещения тоннелей, спортивных залов.

При выборе ДНаТ для улицы, используйте лампы с защитой корпуса от влаги не менее IP-65.

Устанавливать натриевые источники света в домашних светильниках или на рабочих объектах не стоит, так как они плохо влияют на зрение, искажают цвет.

Область использования

Источники света ДНаТ не применяются в жилых помещениях из-за чрезмерной мощности и искаженной цветопередачи: например, зеленый часто «превращается» в черный или темно-синий. Однако лампочки нашли применение в других сферах:

  1. Освещения улиц и дорог. Особенно хорошо лампы проявили себя при работе в туманных областях;
  2. Подземные переходы, железнодорожные вокзалы и аэропорты, автостоянки, туннели;

Светильники хорошо работают даже в туман и дождь

  1. Промышленные помещения, склады, цеха, автостоянки, спортивные комплексы, для которых правильная передача света не важна;
  2. Подсветка памятников и зданий;
  3. Для теплиц, цветников и других комплексов, в которых выращивают растения. Это позволяет выращивать растения круглый год вне зависимости от сезона.

Вам это будет интересно Особенности подключения ИЗУ для ДНАТ

В теплицах используют лампы мощностью 150-250 Вт, подойдет и лампа в 400 Вт, но ее необходимо будет поставить подальше. Для улицы необходимы лампы мощностью 70-150 Вт.

Важно! Для уличного освещения важно выбирать лампы с защитой от влаги и пыли

Принцип работы и схема подключения ДНаТ

Принцип действия натриевых источников заключается в пробое газового промежутка между двумя электродами внутри разрядной трубки.


Рис. 2. Принцип работы лампы ДНаТ

Для этого на искровой промежуток подается высокое напряжение – в пределах от 2 до 5 кВ, которого должно быть достаточно для мгновенного пробоя. Однако пробой от бытовой сети обеспечить невозможно, поэтому запуск, как и в других газоразрядных лампах, происходит с помощью пускорегулирующего аппарата (ПРА). Сегодня на практике используют два варианта ПРА для дуговых натриевых и ртутных газоразрядных ламп – электронные и электромагнитные.

В состав ПРА для газоразрядных источников освещения входят три компонента:

  • дроссель-трансформатор – для ограничения резкого нарастания кривой тока, протекающего в цепи, позволяет выстроить параметры электрических величин в соответствии с характеристиками лампы ДНаТ;
  • импульсное зажигающее устройство (ИЗУ) – предназначены для кратковременного повышения напряжения до значения достаточного для получения разряда, разжигающего трубчатую лампу;
  • конденсатор – не является обязательным компонентом, но позволяет скомпенсировать вектор напряжения, смещаемого дросселем.

Сегодня можно встретить несколько вариантов схем подключения ДНаТ, которые отличаются как характеристиками компонентов, так и заводскими особенностями световых приборов. Поэтому все схемы включения источника освещения могут быть с конденсатором или без, ИЗУ может иметь двухконтактное или трехконтактное подключение. Рассмотрим их более детально.

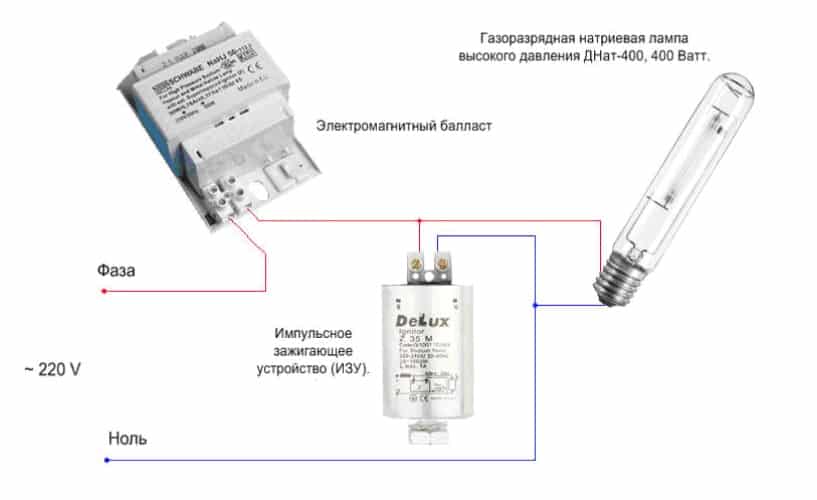

Рис. 3. Схема подключения с двухконтактным ИЗУ

Как видите, такой способ пуска натриевых лампочек подразумевает параллельное включение ИЗУ по отношению к нагрузке. Но вместе с тем, высокий потенциал подается и на дроссель, что со временем приведет к ухудшению характеристик и последующему пробою изоляции. Тем более что современные однообмоточные дроссели имеют только слабую пропитку без бумажного слоя. Поэтому эта схема включения ДНаТ актуальна для натриевых трубчатых моделей низкого напряжения.

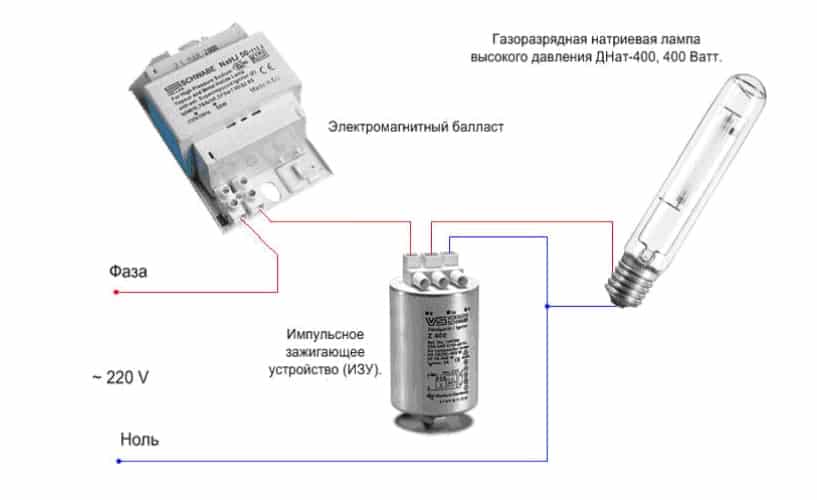

Рис. 4. Схема подключения с трехконтактным ИЗУ

Эта схема лишена недостатков двухконтактных ИЗУ, так как лампа ДНаТ имеет отдельный вывод высокого напряжения с ИЗУ, который отделен от точки подключения к дросселю. Заметьте, что в любой схеме дроссель обязательно включается в фазный проводник, в противном случае при КЗ выйдет со строя натриевая лампа.

При трехконтактной схеме важно правильно соблюдать полярность маркировки ИЗУ:

  • B – подключается к балласту (дросселю);
  • Lp – фазный вывод к лампе высокого давления;
  • N – к нулевому выводу лампы и сети.

Помимо этого может использоваться схема с подключением конденсатора:


Рис. 5. Схема подключения с конденсатором

Как видите на схеме, совместно с использованием ИЗУ в цепь лампы ДНаТ параллельно потребителю включен конденсатор, расположенный до балластного трансформатора. Эта схема компенсирует реактивные потери, которые не относятся к качеству светового потока.

Помимо этого для защиты лампы ДНаТ в цепи ее питания можно обустраивать защиту предохранителем или автоматическим выключателем.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
