Зачем в квартире нужно УЗО

Принцип работы

Классический дифференциальный автомат включает в себя три блока:

• тепловой. Защищает проводку от перегрева: при повышении тока сверх номинального, биметаллическая пластина в процессе нагрева деформируется, воздействуя на специальные механизмы, отключает нагрузку диф. автомата;
• электромагнитный. Защищает от сверхтоков (короткого замыкания). При протекании сверхтоков через катушку блока, втягивается сердечник, и посредством механизмов размыкает контакты;
• блок устройства защиты. Отключает нагрузку, когда дифференциальный ток (разница до и после нагрузки. «утечка») превышает определенное пороговое значение.

В свою очередь у УЗО есть только последний блок, поэтому его функционал ограничен.

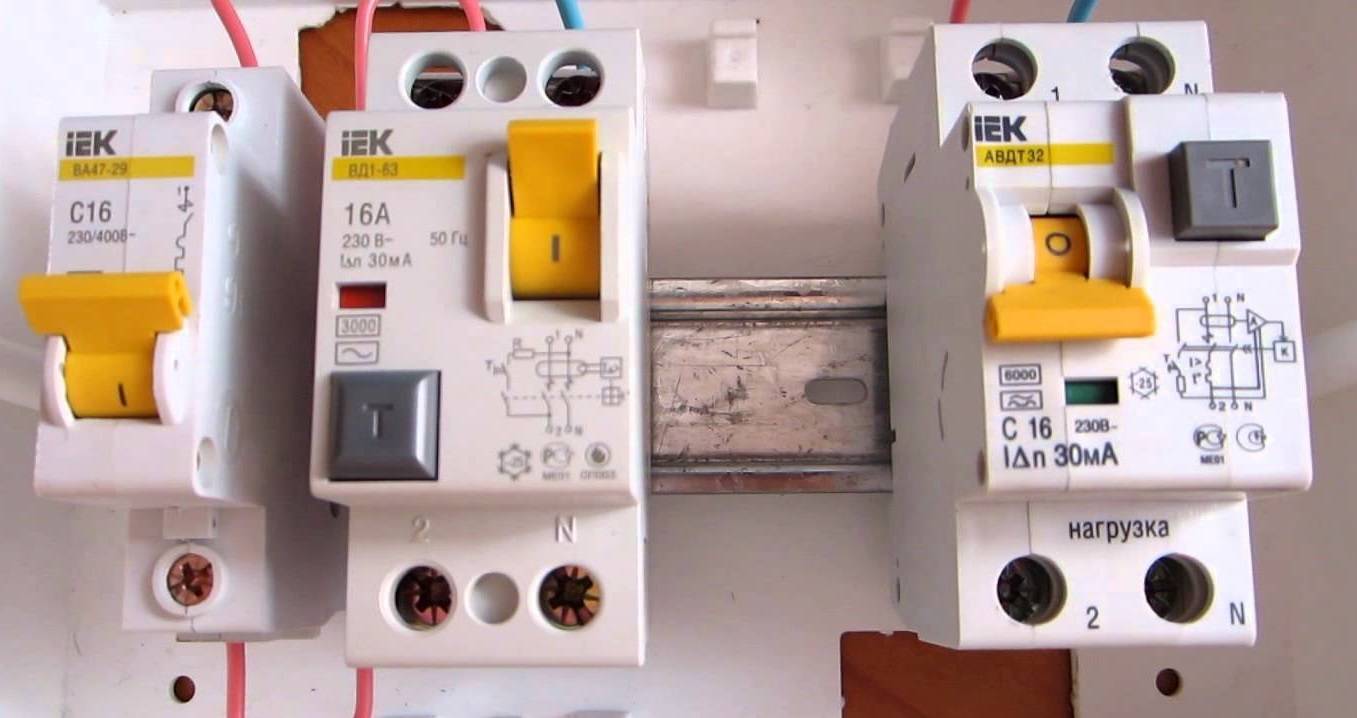

Что поставить: дифавтомат или УЗО

Ниже мы коротко расскажем, что из себя представляют оба устройства, а также выясним, УЗО или дифавтомат, что из них выбрать. А пока лучше остановимся на основных параметрах выбора, которые часто выступают в качестве ограничений. Это и цена устройства, неудобство подключения и конечно размеры щитка, куда вы будете устанавливать прибор.

Но главным критерием все же является цель: для чего устанавливается тот или иной аппарат. В частности, для обеспечения безопасности одного потребителя и одной линии смело берите дифавтомат.

При этом нужно помнить, что в щитке нужно будет предусмотреть довольно много места для дополнительной защиты. Как известно, для УЗО нужно также устанавливать автоматический выключатель, т.к. оно не имеет встроенной защиты от сверхтоков. Выходит, что для автомата требуется одно модуль-место, а для УЗО — три (сам модуль в два раза толще). То же самое касается подключения отходящих линий, количество которых также зависит от количества групп розеток.

В настоящее время в продаже уже можно найти одномодульные дифавтоматы, которые по выполняемым функциям идентичны обычным АВДТ: они имеют и УЗО, и автомат.

Но у АВДТ есть особенность при подключении, т.к. подразумевает использование таких дополнительных и весьма дорогих инструментов, как пресс клещи, стрипперы и другие инструменты, которые позволят сократить время монтажа.

Здесь вариант «УЗО + автомат» выглядит более бюджетным и удобным.

В общем то, после этой информации становится понятно, что лучше при выборе дифавтомат или узо.

Монтаж.

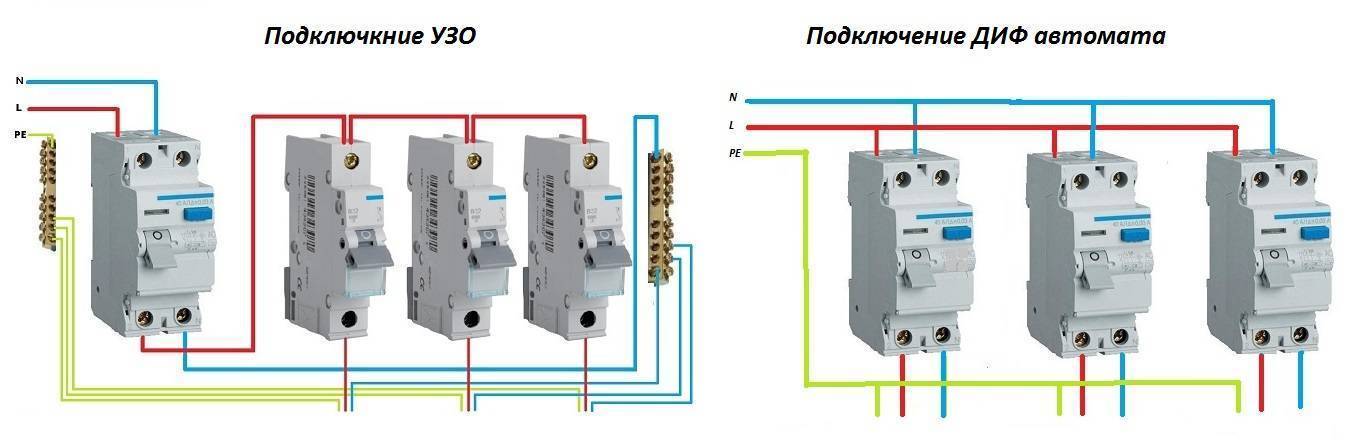

Далее, монтаж дифавтоматов выполнить проще, чем монтаж УЗО+автомата. Дифавтомат имеет две входные клеммы, к которым подключается ноль и фаза со стороны питания, и две выходные для подключения нуля и фазы к нагрузке.

Установка и расключение УЗО и автоматического выключателя происходит немного сложнее, поскольку фазный провод дополнительно проходит через клеммы автомата.

Использование дифавтоматов вместо связки УЗО+автомат упрощает монтаж и уменьшает вероятность возникновения ошибок при подключении, по сравнению с подключением УЗО и автоматического выключателя. При большом количестве групп упрощение подключения ощущается еще больше.

Характеристики.

Хочу отметить о равнозначности предполагаемой замены УЗО и автоматического выключателя на дифавтомат

Изучая типы и основные характеристики УЗО, я не раз обращал внимание, что по конструктивному исполнению УЗО бывают электромеханические и электронные. Это принципиальный момент

Если вы не в курсе, тогда подробно прочитайте статью УЗО основные характеристики

Если вы не в курсе, тогда подробно прочитайте статью УЗО основные характеристики.

Дело в том, что эти типы УЗО по разному ведут себя при аварийных режимах работы электрической сети, в частности при обрыве нулевого провода со стороны питающей линии.

К чему я веду? А к тому, что в состав дифавтомата входит модуль дифференциальной защиты (т.е. часть дифа — это УЗО) и все выше сказанное в полной мере относится и к дифавтоматам.

И очень часто бывает так, что вместо электромеханического УЗО, которое при обрыве нуля работоспособно и выполняет свою защитную функцию, устанавливается дифавтомат с электронным модулем дифференциальной защиты, который при обрыве нуля не работоспособен, поскольку содержит в своей конструкции электронный блок, питающийся от электросети. К тому же электронные УЗО и дифавтоматы дешевле электромеханических.

Многие покупая УЗО или дифавтомат об этом даже не задумываются, причем продавцы в магазине порой тоже не могут дать внятный ответ, какого типа они продают устройство. Рекомендую прежде, чем отправляться за покупкой в магазин, внимательно изучить статью Как проверить тип УЗО?

Также многие современные электроприборы имеют сложные схемы управления, которые в случае пробоя изоляции помимо синусоидальных токов утечки, могут создавать и пульсирующие токи утечки постоянного тока. В таких ситуациях желательно использовать дифференциальную защиту типа А, а не широко распространенный тип АС. Устройства типа А стоят дороже и их сложнее приобрести.

Это также необходимо учитывать при замене УЗО на дифавтомат. Если у вас стоит автомат и электромеханическое УЗО типа А, а вы производите замену на дифавтомат с электронным модулем диф. защиты типа АС — замена, как минимум, не равнозначная.

Поэтому при замене связки УЗО+автомат на дифавтомат необходимо учитывать основные характеристики и тип устройств для равнозначной замены.

Да будет срач!

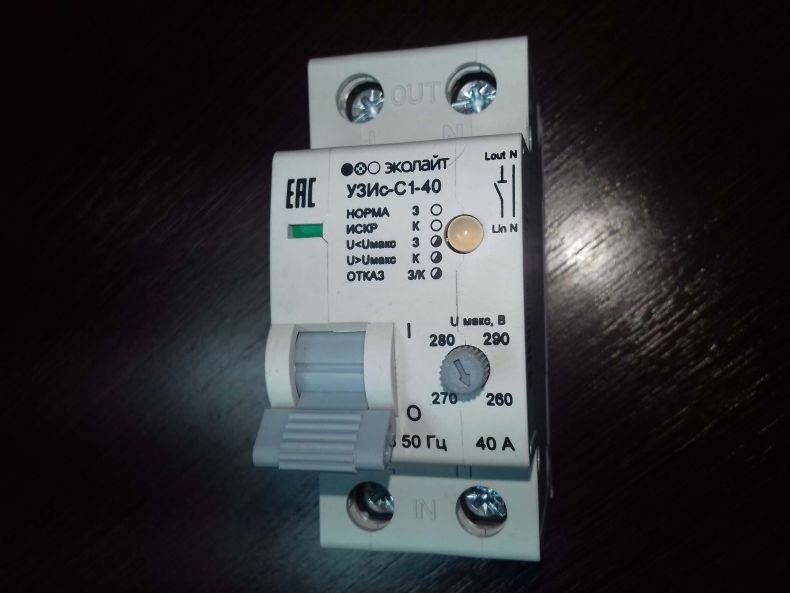

Отдельная дисциплина споров – какое УЗО лучше, электромеханическое или электронное. В электромеханическом УЗО для отключения используется энергия дифференциального тока, поэтому оно может сработать при обрыве нулевого проводника, да и в целом не содержит нежной электроники, но содержит нежную механику. Электронное УЗО требует питания для работы электронного усилителя, поэтому при обрыве нуля работать перестает, часто не отключая цепь. У каждой конфигурации есть свои достоинства и недостатки. А для защиты от обрыва нуля я настоятельно рекомендую ставить реле контроля напряжения.

Но так как большинство читателей ждет от меня конкретного ответа – скажу, что это не важно. Есть требования стандартов, есть требуемые характеристики, и конкурентная цена в конце концов

Поэтому производитель дает ровно то, что от него требуют, а вот как получено желаемое – не так важно. А если производитель рукожоп, то отсутствие электроники автоматически не означает, что изделие выйдет годным. Кроме того, УЗО типа B без добавления электроники изготовить не получилось ни у одного производителя.

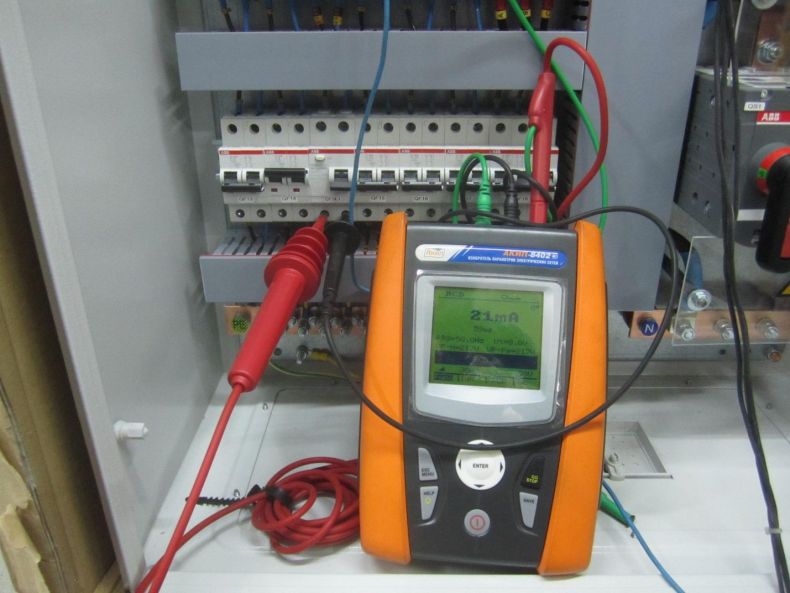

Для контроля исправности УЗО на передней панели есть кнопочка “тест”, которая замыкая резистором цепь, имитирует появление дифференциального тока. Если УЗО при нажатии на кнопку тест отключилось – то оно исправно. Проверку исправности УЗО производители рекомендуют производить ежемесячно (какие оптимисты!), ну или я реалистично говорю о тесте раз в пол года.

Подключение УЗО в квартире

Типовая схема подключения УЗО в квартире приведена на рисунке. Видно, что общее УЗО включается как можно ближе к вводу, но после счетчика и главного (подъездного) автомата.

Там же на врезке показано, что в системе TN-C общее УЗО включать нельзя. При необходимости отдельных УЗО для групп потребителей их включают сразу же ЗА соответствующими автоматами, выделено желтым на рисунке.

Номинальный ток вторичных УЗО берут на ступень-две выше, чем у «своего» автомата: для ВА-101-1/16 – 20 или 25 А; ВА-101-1/32 – 40 или 50 А. Но это в новых домах, а в старых, где защита нужнее всего: земли нет, проводка аховая? Кто-то там обещал просветить на предмет подключения УЗО без земли. Верно, как раз до этого дело и дошло.

• Помните, что:
• Ставить общее УЗО или дифавтомат на квартиру с проводкой TN-C недопустимо.
• Потенциально опасные потребители должны быть защищены отдельными УЗО.
• Защитные проводники розеток или розеточных групп, предназначенных для подключения таких потребителей, должны быть кратчайшим путем заведены на ВХОДНУЮ нулевую клемму УЗО, см. схему справа.
• Допускается каскадное включение УЗО при условии, что верхние (ближние к электровводу УЗО) менее чувствительны, чем оконечные.

Человек сообразительный, но незнакомый с тонкостями электродинамики (чем, кстати, грешат и многие дипломированные электрики-силовики) может возразить: «Погодите, а в чем проблема-то? Ставим общее УЗО, заводим на его входной ноль все РЕ – и готово, защитный проводник не коммутируется, заземлились без земли!»

Так, да не так. Отрезок РЕ с соответствующим отрезком нуля и эквивалентным сопротивлением потребителя R образуют петлю, охватывающую магнитопровод дифтрансформатора, см. принцип работы УЗО-Д. Т.е., на магнитопроводе появляется ПАРАЗИТНАЯ обмотка, нагруженная на R. Хотя R мало (48,4 Ом/кВт), на синусоиде в 50 Гц влиянием паразитной обмотки можно пренебречь: длина волны излучения – 6000 км.

Электромагнитное поле установки и шнура к ней также исключаем из рассмотрения. Первое сосредоточено внутри аппарата, иначе он не пройдет сертификацию и не поступит в продажу. В шнуре же провода проходят вплотную друг к другу, и их поле сосредоточено между ними независимо от частоты, это т. наз. Т-волна.

Но при пробое на корпус электроустановки или при наличии наводок в сети по паразитной петле проскакивает короткий мощный импульс тока.

1. В зависимости от конкретных факторов (просчитать которые точно может только специалист с опытом научной работы и на мощном компьютере) возможны два варианта:
2. «Анти-дифференциальный» эффект: всплеск тока в паразитной обмотке компенсирует разбаланс токов в фазе и нуле и УЗО будет, что называется, мирно сопеть носиком в подушку, когда на проводах уже повисла скрюченная головешка. Случай исключительно редкий, но крайне опасный.
3. Также возможен «супер-дифференциальный» эффект: наводка усиливает разбаланс токов, и УЗО срабатывает без утечки, побуждая хозяина к тягостным размышлениям: почему то и дело выбивает УЗО, если в квартире все исправно?

Величина обоих эффектов сильно зависит от размеров паразитной петли; тут сказывается ее открытость, «антенность». При длине РЕ до полуметра эффекты пренебрежимо малы, но уже при его длине в 2 м вероятность несработки УЗО возрастает до 0,01% По цифрам это мало, но по статистике – 1 шанс из 10 000. Когда речь идет о человеческой жизни, это недопустимо много. А если в квартире без заземления проложена паутина из «защитных» проводников, то чего удивляться, если УЗО «вышибает» при включении зарядки мобильника.

В квартире с повышенной пожароопасностью допустимо, при обязательном наличии индивидуальных УЗО потребителей, включенных по рекомендуемой схеме, ставить и общее ПОЖАРНОЕ УЗО на 100 мА разбаланса и с номинальным током на ступень выше, чем у защитных, независимо от тока отсечки автомата.

В описанном выше примере для хрущевки нужно подключить УЗО и автомат, но не дифавтомат! При выбивании автомата УЗО должно остаться в работе, иначе резко возрастает вероятность несчастного случая.

Поэтому УЗО по номиналу нужно брать на две ступени выше автомата (63 А для разобранного примера), а по разбалансу – на ступень выше оконечных 30 мА (100 мА). Еще раз: в дифавтоматах номинал УЗО делают на ступень выше тока отсечки, поэтому для проводки без земли они не годятся.

https://youtube.com/watch?v=BqzJmxvtRfo

Схемы подсоединения УЗО с выключателем

Подключать защитное оборудование нужно на два кабеля. По первому пойдет ток нагрузки, по второму – будет направлен на внешний контур от потребителей. Чтобы не задумываться, УЗО ставиться до автомата или после, следует воспользоваться популярными схемами.

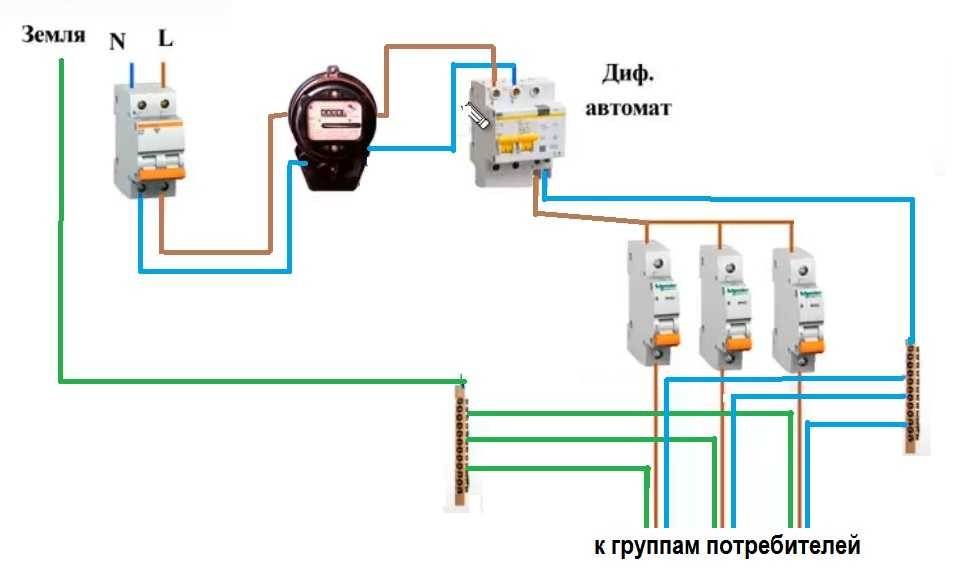

На несколько групп дифавтоматов – одно УЗО

Пункт 7.1.79 ПУЭ допускает организовывать защиту нескольких линий при помощи УЗО. Аппарат нужно поставить сверху, потом – выключатели на группы потребителей. При коротких замыканиях ток проходит через УЗО к автомату группы, потом на кабель питания и к потребителю. Если номинал приборов подобран правильно, не один из них не повредиться.

К преимуществам реализации схемы относятся экономия финансов и места в распределительном щитке. Минус подключения – отключения всех групп после срабатывания УЗО.

Монтаж УЗО до автомата

УЗО перед автоматом

Схема предусматривает монтаж в такой последовательности:

1. Устройство защитного выключения.
2. Дифавтомат.
3. Провод питания.
4. Потребитель.

При наличии повреждений ток короткого замыкания проходит через УЗО до остановки автоматического выключателя.

УЗО после автомата

УЗО после автомата

Сборка системы осуществляется по принципу;

• выключатель – двухполюсный или фидерный;
• счетчик;
• УЗО;
• автоматы в зависимости от числа линий.

Данный вариант – правильный, поскольку легко понять, как выключить автомат и подать ввод на его клеммы. Несмотря на то что УЗО чаще ломаются, их проще заменить.

В момент короткого замыкания ток пройдет от выключателя к УЗО, потом на провод питания, потом на потребителя. Выключатель останавливается, и защитный прибор остается целым.

Подключение УЗО на группу автоматов

Подключение УЗО на группу автоматов

Подобная схема собирается в трехфазном распредщите, где находятся:

• 3 трехфазный дифавтомата;
• трехфазное УЗО;
• 2 однофазных УЗО;
• 4 однофазных автомата-однополюсника.

От первого автомата ввода напряжение будет уходить на второй трехфазник по верхним клеммам. От этого же прибора одна фаза пойдет к однофазному УЗО, вторая – на следующий.

Однофазные приборы защиты имеют два полюса, дифавтоматы – один. Чтобы система работала без сбоев, требуется не соединять после него рабочий ноль. По этой причине после каждого защитного аппарата нужно установить нулевую шину.

При наличии двухполюсных автоматов отдельную нулевую шину не ставят. При объединении двух нулевых возможно ложное срабатывание.

Первое однополюсное УЗО подводится к дифференциальным автоматам № 1 и № 3, второе – к № 2 и № 4. На нижние клеммы подкидывается нагрузка.

Шина заземления общая, но ее нужно устанавливать отдельно. На вводное устройство заводятся три фазы с рабочим нулем. Он подсоединяется к общему нулю, а потом отводится на все УЗО. После прибора № 1 идет на трехфазную нагрузку, после остальных однофазников – на каждую шину.

Виды и типы УЗО

В широком ассортименте современных производителей представлено несколько типов и видов УЗО, различаемых по способу действия и своей конструкции:

• электромеханического типа – не зависящие от силы тока;
• электронного – зависят от силы тока;
• селективного типа;
• противопожарного.

Рассмотрим каждый типовой вариант подробнее.

Электромеханические

Данный тип УЗО получил широкую популярность благодаря простоте конструкции и оптимальному уровню безопасности.

Основная особенность – работоспосбность даже при отсутствии нулевой фазы и при самом небольшом перенапряжении. Приборы данного типа считаются эталонными и применяются во многих странах мира.

Электронные

Такие модели широко распространены на рынке электротехнических товаров. Основное отличие от электромеханических УЗО – наличие специальной платы усиления, для корректного функционирования которой, необходимо питание.

Селективные

Данный тип отличается от остальных моделей наличием задержки отключения электропитания, другими словами – селективности. Несмотря на то, что интервал составляет всего несколько десятков миллисекунд, данное УЗО не способно эффективно защитить человека от удара электрическим током.

Главный плюс устройства – высокая степень устойчивости к скачкам напряжения и изменению силы тока, что сводит к нулю вероятность ложного срабатывания.

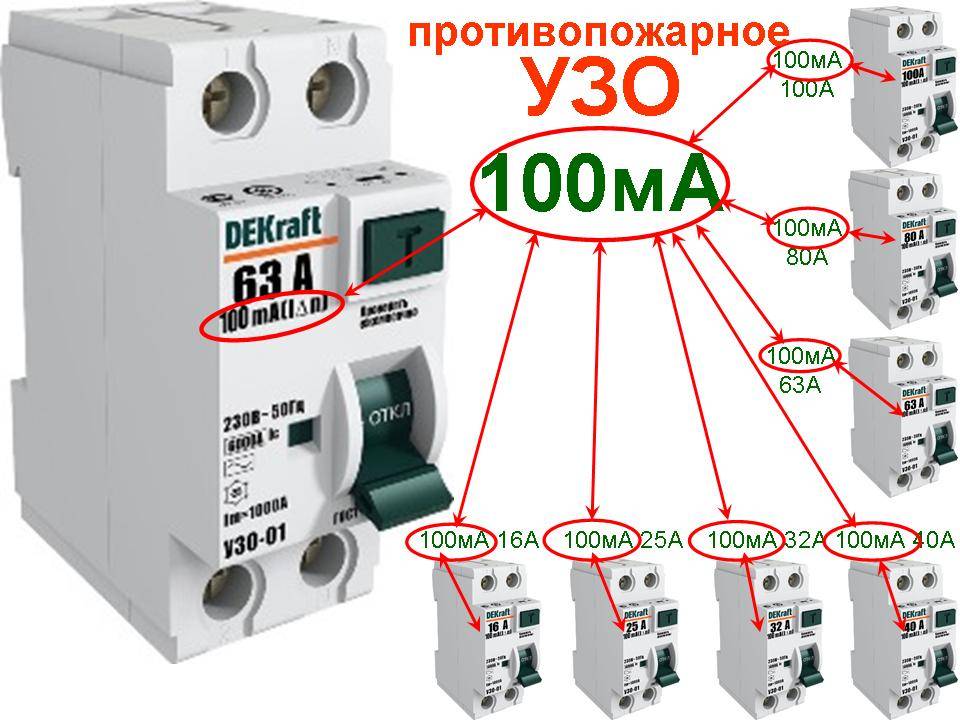

Противопожарные

УЗО из данной категории полностью соответствуют своему названию. Их главное предназначение – контроль утечки электрического тока с целью минимизации рисков возникновения очагов возгорания. Приборы рассчитаны на регистрацию потерь от 100 до 300 мА. Узо данного типа устанавливаются на вводе электроэнергии в помещение.

Дифавтомат или УЗО: отличия

Дифавтомат или УЗО? Эти приборы отличаются своим внешним видом. Во-первых, рычаг переключателя у дифавтомата стоит с правой стороны, а у УЗО — с левой. Кнопка тестирования также расположена в разных сторонах, только наоборот. Во-вторых, защитные устройства имеют различную маркировку. На корпусе УЗО номинальный ток помечается цифрами, а на дифавтомате – латинскими буквами. В-третьих, схема, которая наносится на поверхность прибора также разная.

На защитных устройствах российских производителей наносится также аббревиатура прибора. Так, на дифавтомате наносятся буквы АВДТ – автоматический выключатель дифференциального тока, а УЗО – ВД, что означает выключатель дифференциальный.

Отличия состоят также в функциях, которые способны выполнять заявленные механизмы. УЗО может защитить потребителя и электропроводку в аварийной ситуации, вызванной утечкой тока. Дифавтомат же способен выполнить свои защитные функции при любых неисправностях электросети, будь то перенапряжение или короткое замыкание.

Основные преимущества УЗО

• Безопасность: УЗО защищает от поражения электрическим током, обеспечивая дополнительный уровень безопасности в квартире. При возникновении утечки тока УЗО быстро отключает электрическую сеть, предотвращая возможность получения электрического удара.
• Пожарная безопасность: УЗО способствует предотвращению пожаров, связанных с электрическими неисправностями. Он быстро обнаруживает проблемы в цепи и отключает ее, если возникают потенциально опасные ситуации.
• Защита оборудования: УЗО предотвращает повреждение электрического оборудования, так как быстро реагирует на перенапряжение или короткое замыкание в сети. Это помогает продлить срок службы электроприборов и снизить затраты на ремонт и замену.
• Удобство использования: УЗО позволяет быстро определить место возникновения проблемы в электрической сети благодаря индикатору утечки тока. Это упрощает процесс поиска и устранения неисправностей.
• Соблюдение норм безопасности: установка УЗО является обязательной по законодательству для некоторых категорий помещений, таких как ванные комнаты, сауны, колодцы и другие. Установка УЗО помогает соответствовать требованиям по безопасности и снижает риск возникновения несчастных случаев.

Назначение и принцип работы УЗО

Прежде всего, рассмотрим, зачем нужно это устройство, и с какой целью оно ставится в сетевую питающую линию. При непрофессиональном подходе к этим вопросам создаётся впечатление, что для надёжной защиты линий питания вполне достаточно одного автоматического выключателя. Но требуется узо для того, чтобы защитить человека и животных от поражения током при наличии его утечек.

Особенностью приборов этого класса является высокая чувствительность к очень малым токам, составляющим доли ампера и всегда присутствующим в местах повышенной влажности или повреждения изоляции. Именно поэтому установка узо – это самый надёжный способ обезопасить живые организмы (включая домашних животных) от возможного поражения током в ряде опасных зон, имеющихся не только в городских квартирах, но и в частных жилых строениях.

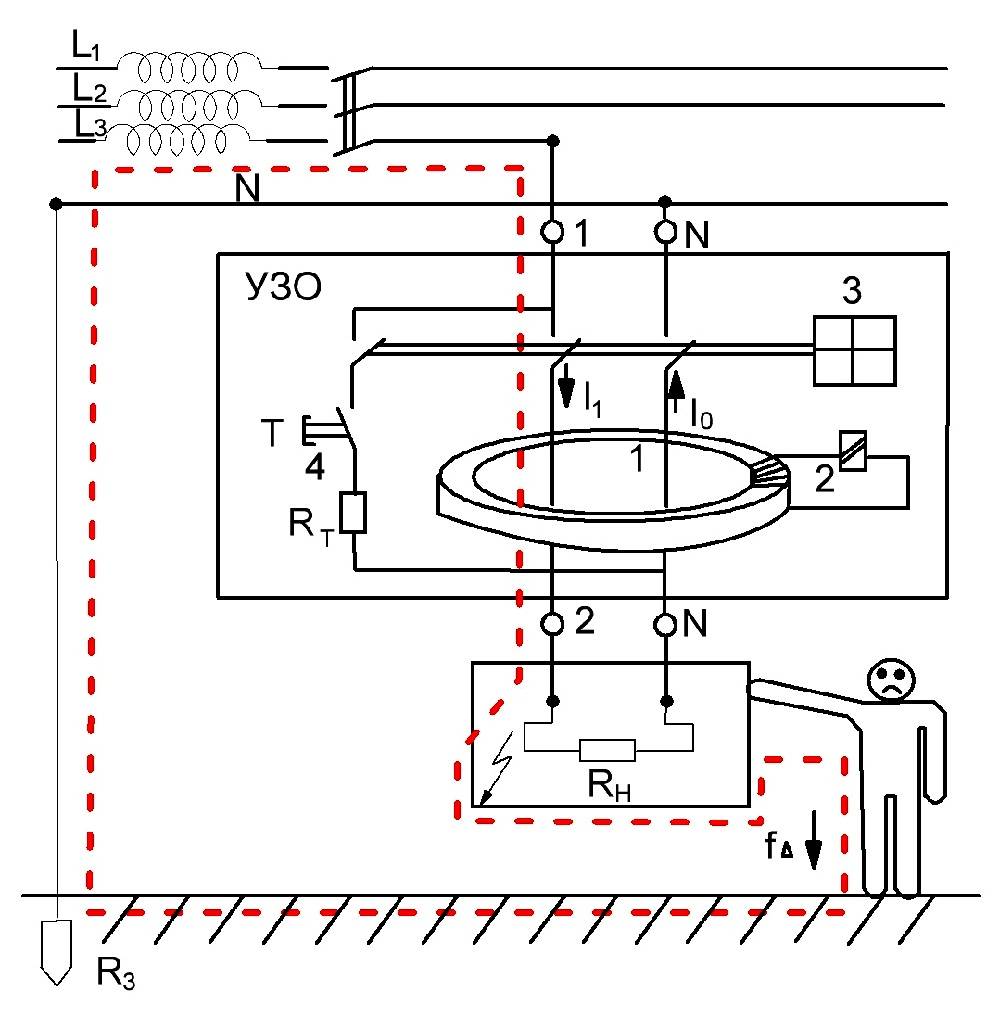

В основе работы УЗО лежит принцип сравнения токов в специальном дифференциальном узле с заведенным в него прямым и обратным отводом от однофазной линии (его включение в питающую цепь приведено на рисунке ниже).

Рассмотрим суть функционирования этого прибора более подробно в виде следующей последовательности его состояний:

• В нормальном (штатном) режиме работы прямые и обратные токи, протекающие через дифференциальный узел, имеют одинаковые по амплитуде значения. При этом защитные устройства никак не реагирует на изменение токов в линии, поскольку создаваемые индуктивными катушками магнитные поля взаимно компенсируются (токи через них равны по величине);
• В случае, если есть утечка через живой организм (её значение измеряется в микроамперах) в дифференциальном или сравнивающем узле появляется разница токов, нарушающая баланс магнитных потоков Ф1 и Ф2;
• Следствием этого является формирование управляющего импульса, подаваемого на исполнительное реле, которое и отключает линию от потребителя (нагрузки).

Обратите внимание! Скорость таких отключений или срабатывания исполнительного реле обычно исчисляется долями секунд (точнее микросекундами). За столь короткое время токовые процессы не успевают распространиться по телу живого организма, что означает стопроцентную защищённость от удара током. За столь короткое время токовые процессы не успевают распространиться по телу живого организма, что означает стопроцентную защищённость от удара током

За столь короткое время токовые процессы не успевают распространиться по телу живого организма, что означает стопроцентную защищённость от удара током.

Читать также: Регулятор напряжения на микроконтроллере

Дифавтомат или УЗО: отличия

Дифавтомат или УЗО? Эти приборы отличаются своим внешним видом. Во-первых, рычаг переключателя у дифавтомата стоит с правой стороны, а у УЗО — с левой. Кнопка тестирования также расположена в разных сторонах, только наоборот. Во-вторых, защитные устройства имеют различную маркировку. На корпусе УЗО номинальный ток помечается цифрами, а на дифавтомате – латинскими буквами. В-третьих, схема, которая наносится на поверхность прибора также разная.

На защитных устройствах российских производителей наносится также аббревиатура прибора. Так, на дифавтомате наносятся буквы АВДТ – автоматический выключатель дифференциального тока, а УЗО – ВД, что означает выключатель дифференциальный.

Отличия состоят также в функциях, которые способны выполнять заявленные механизмы. УЗО может защитить потребителя и электропроводку в аварийной ситуации, вызванной утечкой тока. Дифавтомат же способен выполнить свои защитные функции при любых неисправностях электросети, будь то перенапряжение или короткое замыкание.

Чем отличается УЗО от автомата в электрике

Отечественные производители производят изделия с достаточными характеристиками. Но уступают зарубежным по времени срабатывания, надежности отдельных элементов и качеству применяемых материалов. Для экономически целесообразного электроснабжения дома с многоуровневой защитой можно комбинировать аппараты электрозащиты разных производителей. Вводные УЗО на 300 и 100 мА отечественного производства, а разводку нагрузки выполнять через приборы ABB, Siemens, Schneider-Electric и аналогичные с токами утечки 10 и 30 мА.

Для каждого объекта электроснабжения набор электрозащит выбирается в индивидуальном порядке исходя из состояния проводки, типа реконструкции сетей, нагрузки и типом потребителей (электроприборов), финансовыми возможностями.

Рис. 2. Отличие по схеме, обозначенной на корпусе

Зачем нужны средства защитного отключения

Известно, что любой материал по истечении времени изнашивается и приходит в негодность. Изолирующие свойства как домашней проводки, так и внутренних проводов электроприборов, со временем теряются. Возникающие в результате утечка электроэнергии, оголение проводов, окисление могут привести в итоге к самым непредсказуемым последствиям.

Также не исключено возникновение коротких замыканий из-за неисправности домашней электропроводки или электроприборов либо из-за халатности.

При отсутствии защитных устройств, все эти факторы могут привести к непоправимой беде или ущербу.

Чтобы обезопасить себя от неприятностей, следует установить электрозащитные устройства: дифавтомат (дифференциальный автомат) или УЗО (устройство защитного отключения).

Прежде чем выбрать, какое защитное устройство установить, следует понять, что они собой представляют, как работают, чем отличается УЗО от дифференциального автомата, что выбрать предпочтительнее, ведь разница между УЗО и дифавтоматом значительна.

Где нужно ставить УЗО

Чтобы определить, где устанавливать аппарат защитного выключения, нужно вспомнить скорость движения тока по проводам. Она равняется скорости света – 300 тыс. км./сек. В стандартном автомате С 16 время включения при прохождении токов 5×In (80 А) составит 0, 02 сек. Расстояние, которое он преодолеет – 6000 км.

При коротком замыкании ток полностью пройдет через сцепку дифавтомат – УЗО – кабель – розетка. При этом отключатель не срабатывает мгновенно, в результате чего оплавляется изоляция и подгорают розеточные контакты.

УЗО не выходит из строя, поскольку короткое замыкание – инерционная реакция. Времени в 0,02 сек просто не хватит для оплавления изоляционного покрытия и повреждения деталей. Даже с учетом отключающей способности защитные устройства будут исправно работать вне зависимости от места монтажа:

Защитные устройства будут исправно работать вне зависимости от места монтажа

• Автомат – УЗО. Фаза подается при помощи перемычки, а ноль – непосредственно на защитный аппарат. Провод на розетки подсоединяется к прибору и РЕ-шине.
• УЗО – автомат. Провод подключается на розетки через разные пути. Фазный идет на автомат, ноль – на прибор защиты или нулевую шину.

Таким образом, нет никакой разницы, где производилась установка УЗО – до дифавтомата или после него.

Маркировка прибора

Что касается маркировки, то она наносится на корпус аппарата для удобства выбора его в плане подбора под условия эксплуатации

Основные характеристики УЗО, на которые необходимо обращать внимание:

1. номинальный ток с единицей измерения ампер (А);
2. дифференциальный с единицей измерения миллиампер (мА), это и есть ток утечки;
3. тип самого прибора.

К примеру, на корпусе могут быть указаны номиналы: 50 А – большим шрифтом, ниже 300 мА – мелким шрифтом. Здесь же будет обозначен тип прибора в виде специального значка. Они показаны на нижнем рисунке, где и расшифровываются.

Здесь же на корпусе, обычно сбоку, обязательно производитель указывает схему подключения аппарата, что является хорошей подсказкой новичкам, которые решили своими руками провести монтаж прибора защиты и отключения от сети.

Итак, маркировка дает возможность сделать правильный выбор, точно подходящий под требования условий эксплуатации УЗО. Тот, кто разберется в ней и будет спокойно читать и понимать, что обозначает аббревиатура устройства, тот точно подберет аппарат под нужды электрической сети. Тем более, когда дело касается установки по участкам.

Есть еще один часто задаваемый вопрос, который звучит так – как можно отличить электро механическое УЗО от электронного? По внешнему виду вы его никак не отличите, поэтому советуем рассмотреть схему, нанесенную на корпус.

• У электромеханического на схеме дифференциальный трансформатор (обозначается значком, похожим на сигару, то есть прямоугольник со скругленными торцами) соединен напрямую с реле поляризации (оно обозначается квадратом).
• У электронного между трансформатором и реле установлено плато усилителя (оно на схеме в виде треугольника). Кстати, именно это плато и требует наличия напряжения, именно его приходится подпитывать.

Расшифровка маркировки и обозначений УЗО

Есть еще один вариант, как отличить два вида друг от друга. Для этого понадобится магнит, которым немного надо поводить по корпусу УЗО: сначала по лицевой панели, затем сбоку. Главное, чтобы прибор был включен. Если оно сработает на отключение, значит, это электромеханический аппарат, если нет, то электронный.

Устройство УЗО автомата

Главным компонентом УЗО является дифференциальный трансформатор. Если дифференциальный ток превысит значение отключающего дифференциального тока или равен ему произойдет размыкание электрической цепи.

Линейный и нейтральный проводники от источника питания подключаются к контактам в верхней части устройства, нижние контакты — соединяют УДТ с внутренней электросетью. При включении тумблера контакты замыкаются, и УЗО пропускает ток. Соленоид внутри устройства удерживает контакты в замкнутом состоянии после того, как тумблер отпущена. В нормальном состоянии ток линейного проводника, равен току нейтрального проводника, однако эти токи противоположны по направлению. Таким образом, токи взаимно компенсируют друг друга и в катушке дифференциального трансформатора ЭДС (электродвижущая сила) отсутствует.

Ток замыкания на землю приводит к нарушению баланса в дифференциальном трансформаторе (часть тока протекает через тело человека обход трансформатора). Дифференциальный ток в первичной обмотке дифференциального трансформатора приводит к появлению ЭДС во вторичной обмотке. Эта ЭДС сразу же регистрируется следящим устройством, которое отключает питание соленоида и контакты размыкаются под действием силы пружины.

Устройство спроектировано таким образом, что отключение происходит за доли секунды, что значительно снижает тяжесть последствий от поражения электрическим током.

Кнопка проверки (тест) позволяет проверить работоспособность устройства путем пропускания небольшого тока через оранжевый тестовый провод. Тестовый провод проходит через сердечник дифференциального трансформатора, поэтому ток в тестовом проводе эквивалентен нарушению баланса токонесущих проводников. Если УЗО не отключилось, значит оно неисправно и должно быть заменено.

Производители

Официального рейтинга производителей УЗО не существует, поэтому следует ориентироваться на отзывы практикующих электриков. Как правило, при сборке «навороченного» щита, специалисты рекомендуют использовать продукцию трех европейских фирм:

• ABB (шведско-швейцарская компания);
• Legrand (Франция);
• Schneider Electric (Франция).

Компания Schneider Electric («Шнейдер Электрик») разработала линийку устройств Easy9, относящихся к среднему ценовому сегменту.

Дифференциальный выключатель EASY 9 (УЗО) 2П 63А 30мА (артикул EZ9R34263). Устройства Easy9 относятся к среднему ценовому сегменту, но при этом отличаются качеством, надёжностью и удобством использования, свойственным аппаратуре верхнего ценового сегмента

Многих электриков не устраивает качество продукции таких компаний, как IEK, TDM, DEKraft, EKF.

Противопожарное УЗО: до или после счетчика.

Как отличить УЗО, дифавтомат и автоматический выключатель по назначению: самый главный принцип

Все три защитных модуля имеют примерно одинаковый внешний вид, габариты, способ крепления на Din-рейку. Это результат унификации оборудования. Их объединяет тот общий принцип, что они контролируют параметры тока, призваны спасти человека и его имущество от его воздействия.

Однако они выполняют различные задачи. Объясняю их кратко тремя абзацами.

Электрический ток в домашней сети движется по замкнутой схеме в том направлении, которое ему задал человек, подключая бытовой прибор к цепям напряжения. При этом совершается полезная работа.

Величина тока зависит от приложенного к напряжению сопротивления и должна поддерживаться на уровне номинальной величины, не выходить за пределы отведенного ему участка электрической схемы. В таком случае любой прибор работает нормально.

Но в нашей жизни много непредвиденных случайностей, когда человек ошибается или повреждается изоляция, понижается ее сопротивление. В таком случае ток идет еще в другом направлении или возрастает до опасной величины, что требует принятия экстренных мер.

Эту задачу выполняют защитные модули по своим алгоритмам.

Как работает устройство защитного отключения: краткое пояснение

УЗО призвано контролировать направление движения тока по предназначенной для него схеме. Оно отключает напряжение с зачищаемого участка при образовании утечки через поврежденную изоляцию.

Устройство защитного отключения монтируется и подключается в квартирном щитке.

Простыми словами: если человек случайно дотронулся до фазного потенциала и через его тело пошел электрический ток, то УЗО обязано максимально быстро предотвратить возникшую аварийную ситуацию, спасти пострадавшего.

Для этой цели в его состав включен орган сравнения фаз — дифференциальный трансформатор. Он постоянно контролирует вектора токов, текущих по входному фазному проводу и исходящему нулевому.

Если изоляция схемы нормальная, то утечки на сторону не будет, а оба вектора окажутся уравновешенными. УЗО позволяет схеме нормально работать дальше.

Как только дифференциальный трансформатор выявляет дисбаланс векторов, так сразу происходит отключение напряжения.

За счет этого принципа УЗО официально называют «Дифференциальный выключатель». Запомните хорошо этот термин. Никаких других функций кроме борьбы с утечками этот модуль не выполняет, а от повышения тока больше номинальной величины способен сгореть, сам нуждается в такой защите.

Автоматический выключатель: защитные функции модуля

Автомат тоже монтируется на входе схемы в щитке. Он контролирует величину, а не направление протекающего через него тока. Когда она начинает превышать номинальное значение, то цепь разрывается силовым контактом.

Значение аварийного тока может быть как небольшим, так и очень опасным. При значениях до 1,13 номинальной нагрузки автомат не работает. Такие режимы создаются кратковременно и обычно сами устраняются.

Зона отключаемых перегрузок начинается с этой границы и состоит из двух участков:

1. теплового расцепителя;
2. электромагнитной отсечки.

Скорость ликвидации аварийной ситуации, как показывает времятоковая характеристика, зависит от величины перегрузки. Чем она выше, тем быстрее происходит отключение.

Тепловой расцепитель работает от температурной деформации биметаллической пластины за счет ее изгиба.

Токовую отсечку обеспечивает электромагнит отключения.

Обе защиты автомата выбивают чеку, фиксирующую пружину силового контакта, который разрывает цепь протекания аварийного тока.

Сам автоматический выключатель тоже надо правильно выбирать, настраивать, подключать, ибо он тоже может сгореть.

Автомат в обязательном порядке является необходимым атрибутом защиты для УЗО. Он всегда дополняет в схеме дифференциальный выключатель. Их ставят последовательно один за другим.

Какие защиты выполняет дифавтомат в домашней проводке

Этот модуль по назначению заменяет УЗО с автоматическим выключателем, объединяет их совместные функции.

Его внутренняя схема в своей конструкции имеет:

1. дифференциальный орган;
2. тепловой расцепитель;
3. катушку электромагнита отсечки.

Совместное наличие в одном корпусе этих трех элементов позволяет использовать один защитный модуль вместо двух отдельных. Производители так их комплектуют, что они занимают мало место, размещаясь в одном блоке.

Таким образом, по назначению дифавтомат отличается от УЗО тем, что одновременно совмещает его функции и автоматического выключателя. Он работает автономно, а УЗО применяется только совместно с автоматом.

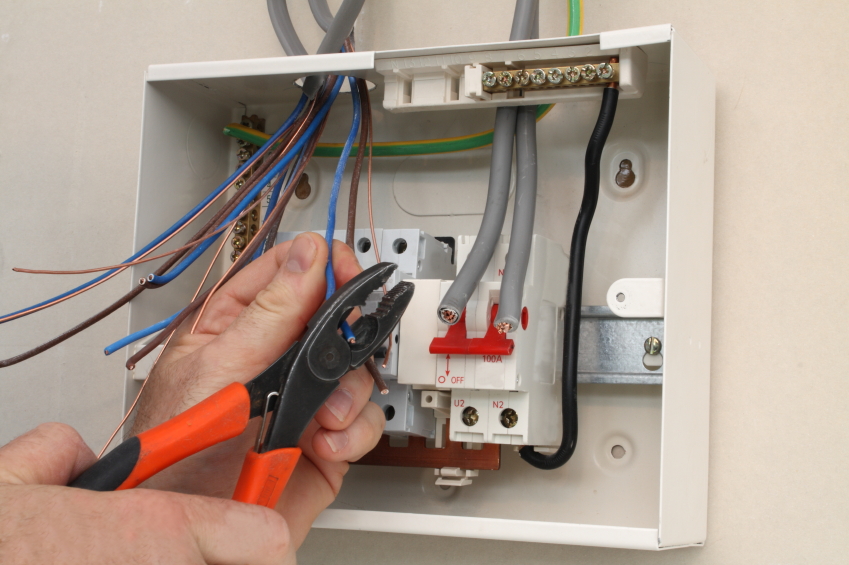

За счет встроенного и подобранного по номиналам автоматического выключателя в корпусе выбор, монтаж и подключение дифавтомата происходят проще, а в квартирном щитке экономится место.
