Что такое дин рейка?

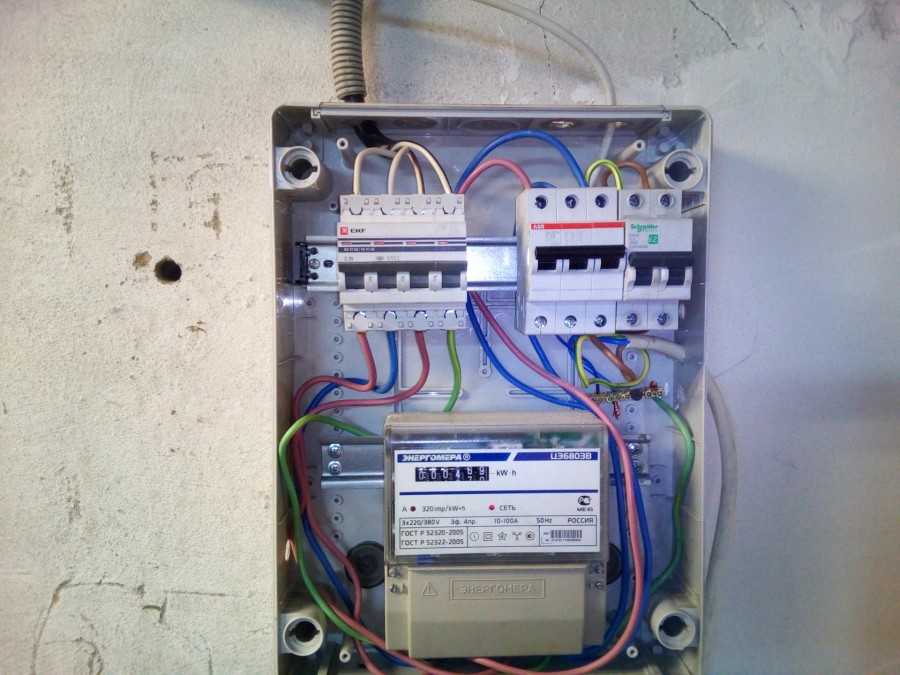

Установка автомата

В качестве примера можно рассмотреть монтаж автовыключателя к монтажной рейке в электрощитке.

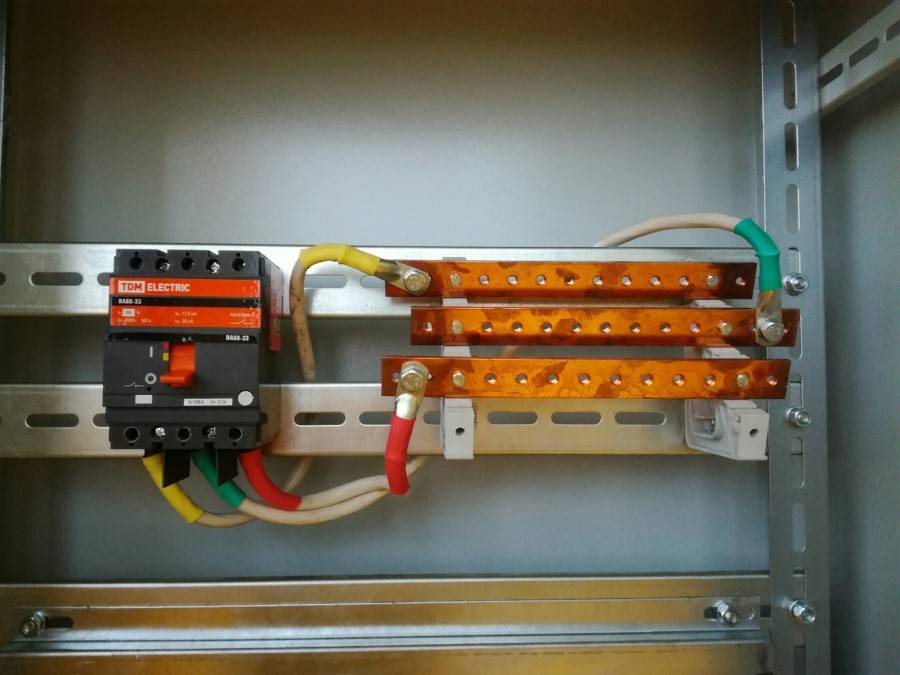

Крепление рейки в корпусе щитка осуществляется при помощи винтов. Электрощитки могут поставляться в разобранном виде, причем часто комплектуются уже установленной планкой.

Далее следует выполнить установку на рейку автовыключателя, для чего один край устройства крепится к верхней части планки и нажать до легкого щелчка на корпус автомата. В принципе, на этом установка прибора окончена.

Каждый прибор модульного типа на монтажной рейке может свободно перемещаться во все стороны по горизонтали. Это позволяет при необходимости поменять место расположения автомата, просто передвинув его.

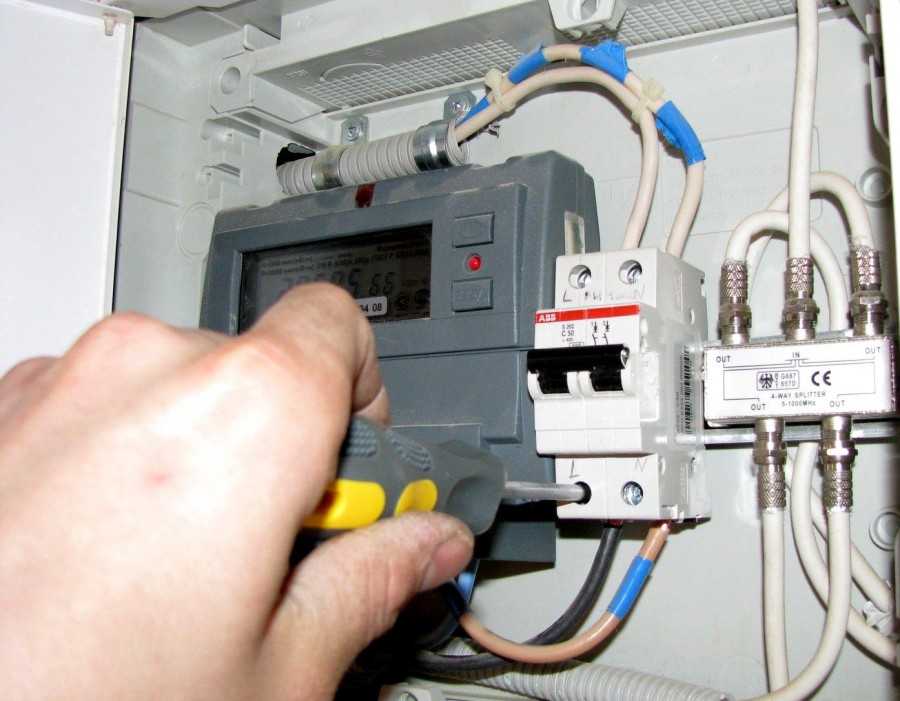

Провода к расположенному внутри щитка автомату подключаются через питающий кабель и провод, идущий от потребителя электроэнергии.

Подключается сначала питающий провод, для чего необходимо:

• выкрутить расположенную сверху крепежную защелку;
• подсоединить питающий провод к клемме;
• затянуть крепление.

Для подключения потребителя выполняются те же действия.

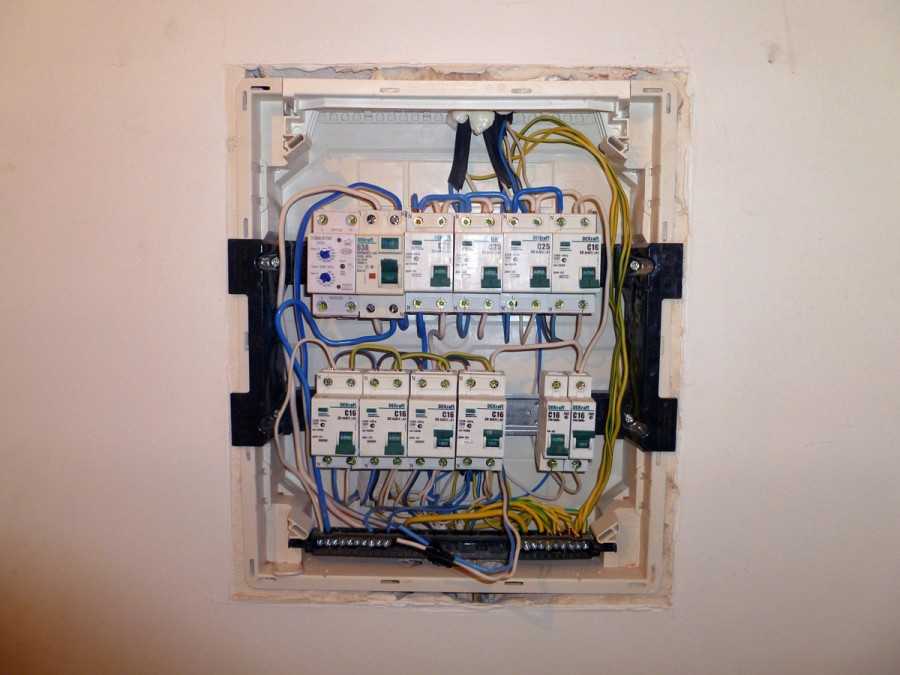

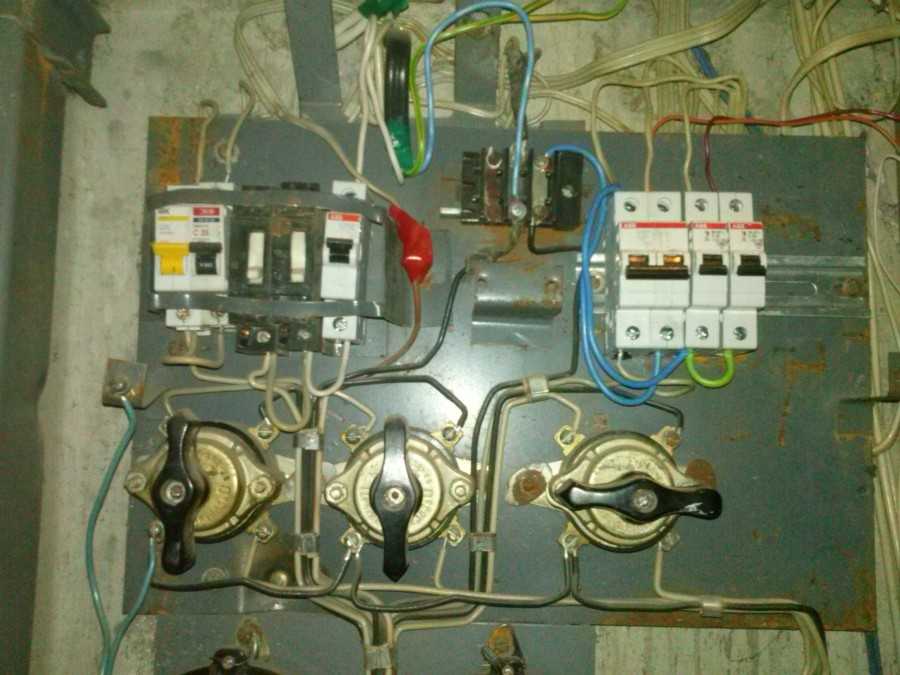

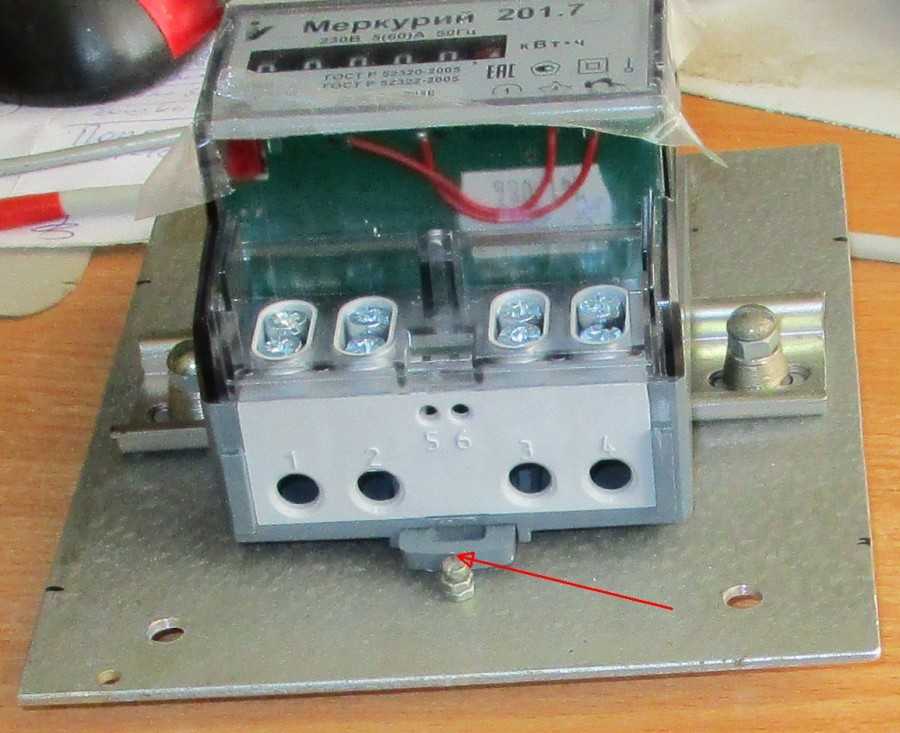

Установка на старых щитах

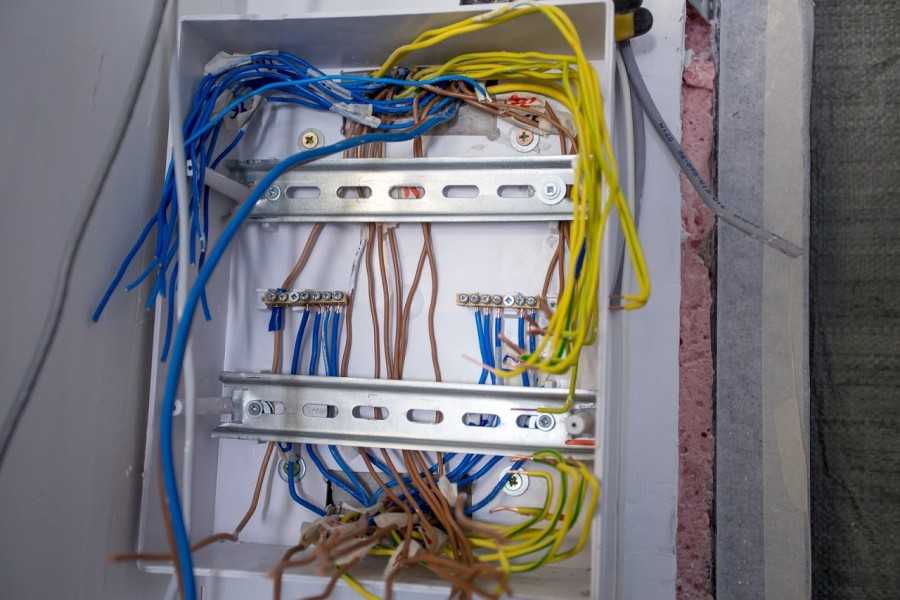

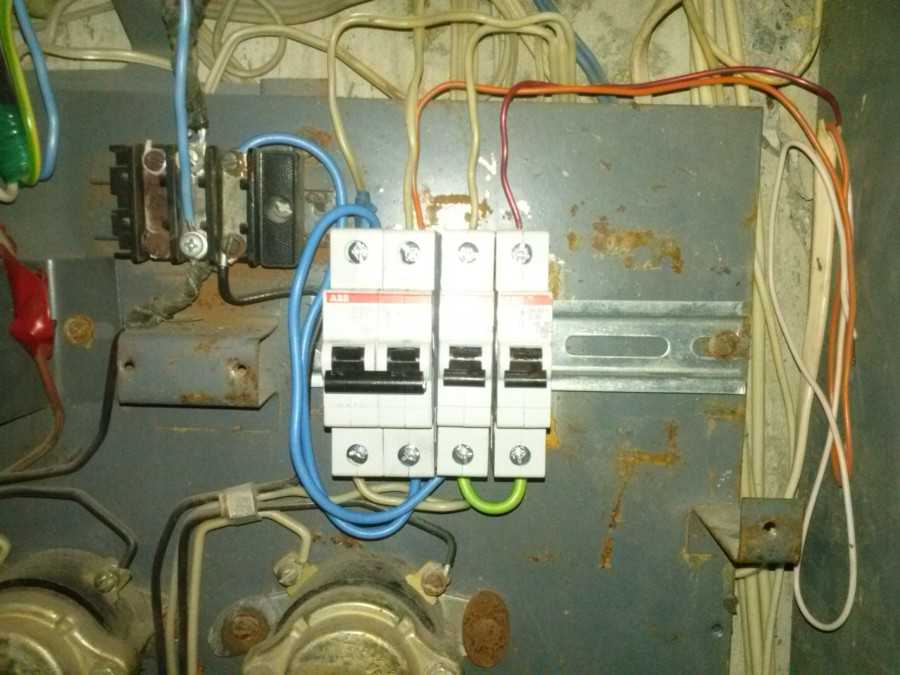

Монтаж реек в электрощитках старого типа зачастую осуществляется на поверхности, не приспособленные для выполнения такой работы. Удивляться здесь нечему — щитки советского производства изготавливались еще в то время, когда DIN-реек еще не существовало.

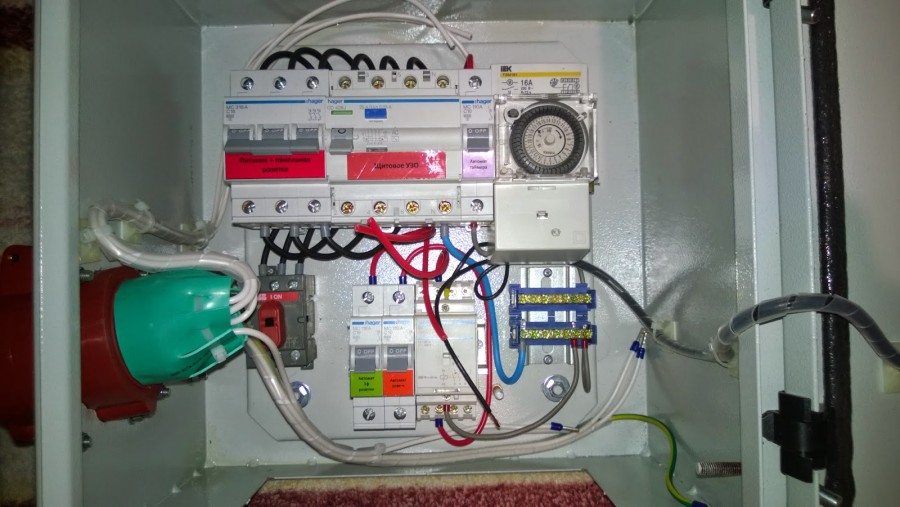

Необходимость монтажа в старом электрощитке обусловлена установкой в него же нового оборудования — замена либо монтаж дополнительных автовыключателей либо других приборов:

• дифавтоматов;

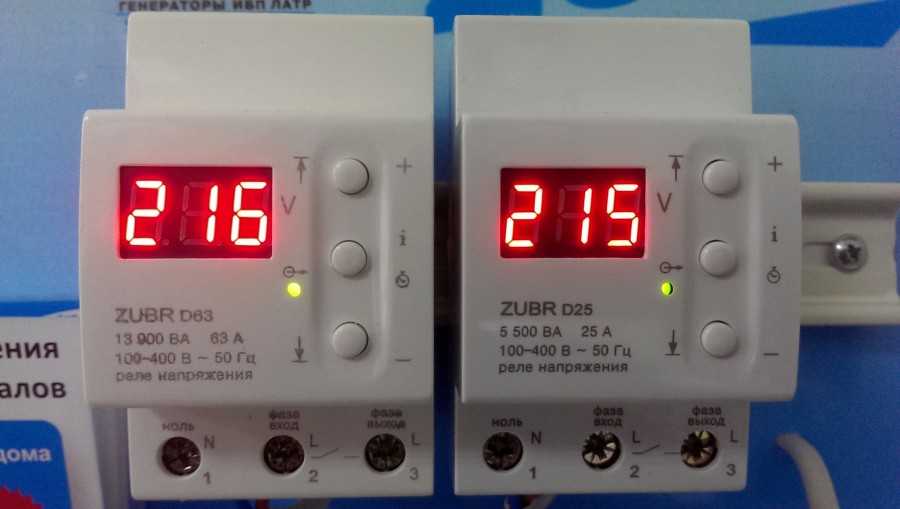

• реле для контроля фаз;
• ограничителей повышения напряжения;
• модульных приборов;
• малогабаритных электросчетчиков;
• пакетников и других устройств.

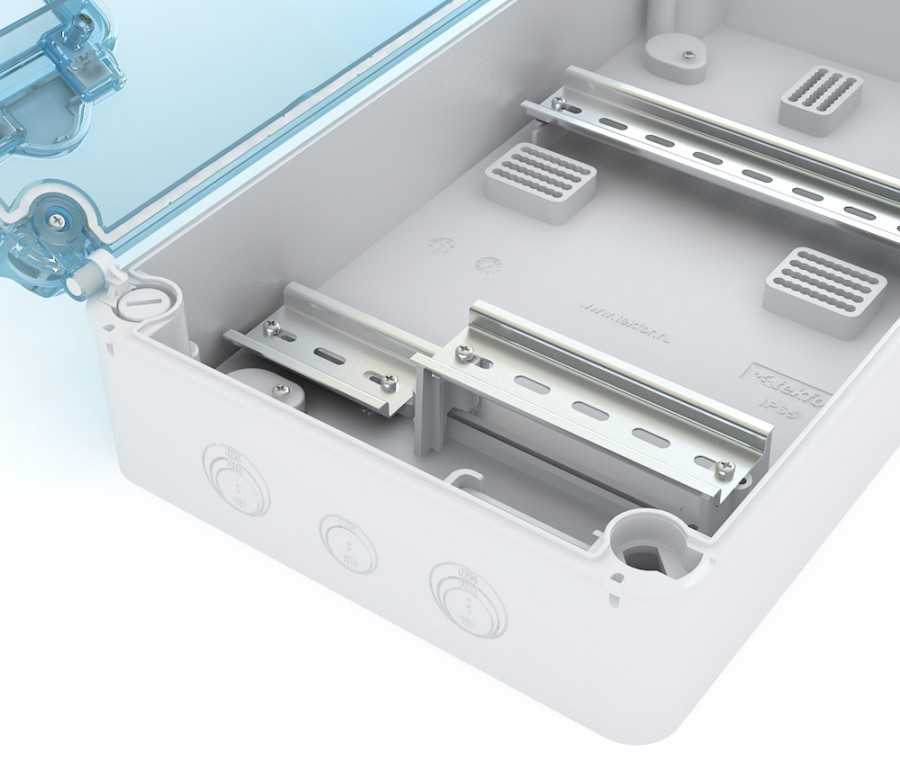

В отличие от электрощитов или боксов современного образца, в которых Дин-рейка ставится в уже подготовленные места и закрепляется посредством саморезов либо болтов, со старыми щитами придется немного повозиться.

Установка рейки в старый щит выполняется в следующей последовательности:

• в платформе щита, выполненной из металла, устраивается два отверстия;
• в отверстиях нарезается резьба;
• выполняется закрепление рейки при помощи двух болтов;

Как правило, в платформах старых щитов имеется достаточно отверстий, потому можно обойтись и без сверления.

Рассмотрим на примере как повесить шкаф на кухне используя монтажную рейку

Из инструментов понадобиться:

1. Ударная дрель или перфоратор.
2. Несколько дюбелей с диаметром 10 мм, и длинной не менее 6 мм.
3. Два навеса и монтажная планка.
4. Ножницы по металлу или лобзик.
5. Бур по бетону диаметром 10 мм.
6. Сверла 4 и 2 мм.

Крепление навесов

Подготовим шкаф для крепления навесов. Для этого, если она не снята, демонтируем заднюю стенку. Обычно она изготовлена из ДВП. Вставляем внутрь корпуса навес и смотрим, чтобы его верхняя часть, плотно прилегала к корпусу шкафа.

Крючок в отпущенном состоянии, должен выходить за корпус шкафа на 4мм.

Сверлом 4 мм сверлим сквозное отверстие для крепления навеса.

Второе отверстие для крепления навеса не сверлим на сквозь, а проходим сверлом 2 мм для ввинчивания шурупа.

На практике в двух креплениях применяют шурупы, но для большей надежности было решено использовать сквозной винт и гайку. Минус этого способа то, что сбоку шкафа, будет видна головка винта. Но и на обычных шурупах шкаф не сорвется.

Когда отверстие готово, скрепляем детали винтом через шайбы.

Не следует зажимать их очень сильно, чтобы не сломать корпус навеса.

Во второе отверстие закручиваем шуруп.

То же делаем и с противоположной стороны.

Навесы бывают «левый» и «правый», и вставлять их нужно соответственно.

На корпусе есть маркировка с буквами «L» и «R».

Закрепив навесы на боковых стенках шкафа, закрываем заднюю стенку ДВП панелью, вырезав места выхода крюков. Сделать это можно, как ножницами по металлу, так и обычным лобзиком.

Панель прибиваем к корпусу тонкими гвоздями.

Установка монтажной планки

Шкаф подготовлен, определяем высоту крепления монтажной планки. Исходить следует из того, что расстояние от мойки или столешницы до нижней части шкафа на кухне должна быть 500 – 600 мм. Если это значение будет меньше 450 мм, шкаф может мешать при работе на рабочей поверхности кухонной столешницы. Учитывайте рост хозяйки и глубину шкафа. Когда определились с этим значением, прибавляем его к расстоянию от нижнего края шкафа до крюков. Это и будет высота крепления монтажной планки.

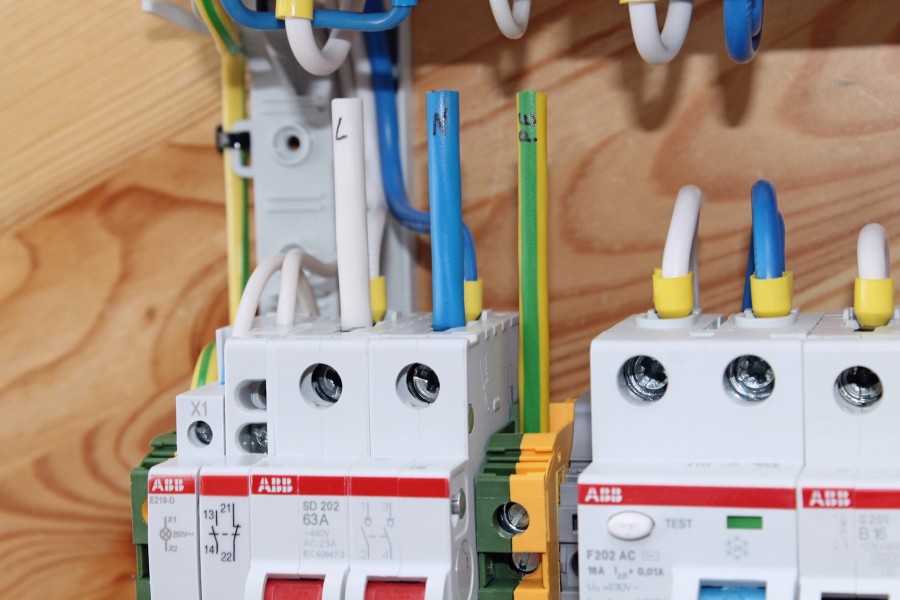

Подключение

Для подключения требуется определить питающие зажимы, к которым подсоединяются электропровода (их сечение не должно быть меньше указанного на корпусе).

Подсоединение и размещение
может выполняться в любой последовательности.
Подключение может быть выполнено как после установки оборудования, так и до его монтажа. При последнем варианте подключения следует убедиться в достаточной длине проводов. Провод заземления, как правило, подсоединяют к корпусу щита, но некоторые электрические схемы предусматривают отдельные зажимы.

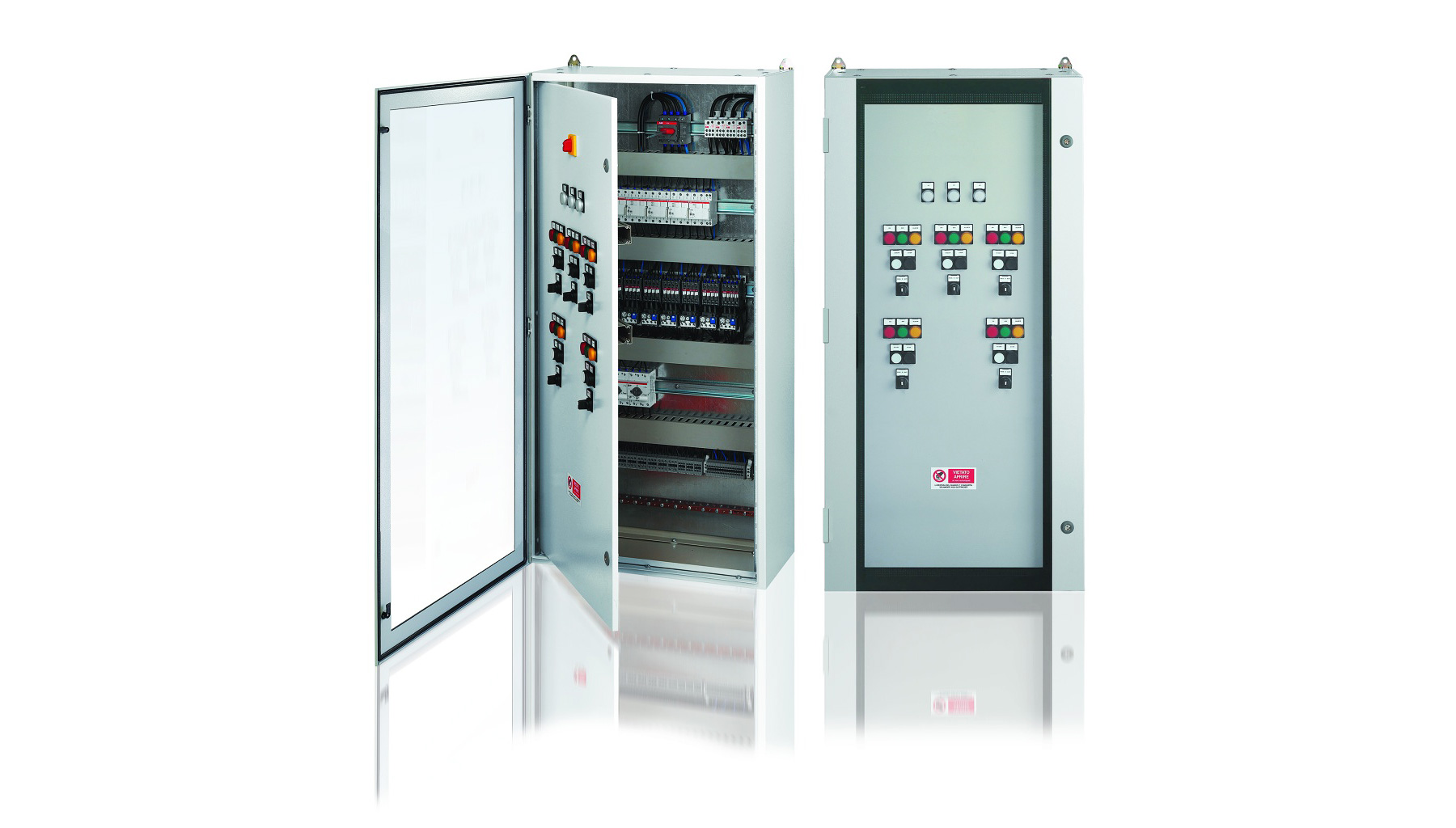

Безопасность электрического щитка или распределительной коробки кроется в строгой систематизации всех объектов, приборов учета и комплектующих цепи. Для того, чтобы организовать имеющееся пространство и удобно разместить десятки устройств используются специальные din-рейки.

Рейки подбираются с учетом размеров, видов и веса размещаемых элементов, габаритов щитка и других параметров, которые необходимо знать при выборе и монтаже din своими руками.

Технические характеристики

Материалом изделий служит сталь с цинковым или анодированным покрытием, а также алюминиевые сплавы.

Рейки могут иметь различную длину, в зависимости от производителя. Кроме того, некоторые типы имеют поперечные насечки. Шаг, с которым они расположены, соответствует стандартной ширине различных электротехнических боксов. Такие надрезы позволяют точно отломить деталь нужной длины без использования «болгарки» или ножовки по металлу.

При планировании размещения приборов исходят из стандарта кратности их ширины, отводящего на расстояния между центрами соседних устройств 18 мм. Стандартный шаг между рейками – 125 мм. Фирмы, изготавливающие боксы для монтажа приборов, при размещении крепежных отверстий под дин-рейки, ориентируются на эти размеры.

Точность изготовления профиля, диктуемая DIN, составляет ±0,04 мм.

Как выбрать?

Новичок в электротехническом деле может легко растеряться, какую рейку лучше выбрать, чтобы получить надежное и подходящее по всем параметрам крепление. Чтобы не задаваться подобным вопросом, рекомендуется учитывать некоторые факторы:

Немаловажно учитывать и размеры приобретаемой рельсы. Для типа “С” ширина и высота установлены в пределах 15 на 32, для вида “G” – 15 (верх), 9 (низ) на 32, а “Омега” имеет три вариации: 15*35, 7,5*35 и 5*15.

Что касается длины планки, то здесь нет четких ограничений, поэтому данный показатель варьируется от 7,5 см до 8 метров, что соответствует размещению от 4 до 96 модулей.

Особенности применения

ДИН рейка – это зарубежное изобретение, получившее свое название от немецкого стандарта, обозначаемого как DIN 43880-1988. У нас в стране их применение регламентируется ГОСТом Р МЭК 60715-2003 года. Эти изделия иногда называют монтажным рельсом. Полное название выглядит так: «рейка монтажная для фиксации защитных устройств в низковольтном оборудовании распределения и управления электрическими сетями».

В соответствии с этим определением область ее применения распространяется на следующие случаи:

• необходимость установки в распределительном шкафу электрических счетчиков и других образцов измерительной аппаратуры;
• потребность в размещении там же защитного оборудования (УЗО, дифавтоматов, реле напряжения и тому подобное);
• при желании вмонтировать в шкаф специальную соединительную фурнитуру.

Типы дин-реек

Решающий фактор, определяющий вместимость такой рейки – ширина модуля автомата или подобного ему защитного оборудования, устанавливаемого на ее основании.

При оценке ширины автоматов исходят из конкретного числа используемых в щитке защитных приборов, которые могут иметь однополюсное или многополюсное исполнение. Второй вариант касается трехфазных сетей. В общем случае ее применение ограничено именно этим набором функций, но в отдельных ситуациях возможны и другие направления использования дин рейки.

Размеры и способ установки

В бытовых условиях традиционно применяются стандартные планки с шириной профиля 35 мм (ТН 35), имеющие высоту полочки порядка 7,5 мм. Различные исполнения изделия могут отличаться по заявленной толщины профиля (1-1,5 мм) и диаметру набитых при перфорации отверстий (4 или 5 мм). Для их крепления на направляющих распределительного щитка потребуются болты соответствующего типоразмера.

Установочное изделие фиксируется в двух крайних точках планки таким образом, чтобы не образовывалось частей, выступающих за срез направляющих. То есть по длине заготовки подбираются точно по размеру, для чего боковые излишки заранее отрезаются.

Какие бывают DIN-рейки?

Сразу же начнем разговор с того, что такое DIN-рейка и почему она так называется. Это приспособление было разработано Институтом Стандартизации Германии (Deutsches Institut fur Normung), благодаря чему и получило краткую аббревиатуру DIN. Также электрики могут называть эту рейку дин-рельсой, т.к она имеет похожую форму. Далее мы рассмотрим основные типы и размеры DIN-реек, применяемых в электромонтажных работах.

На сегодняшний день дин рейки различают по таким техническим характеристикам, как размер, форма, материал изготовления и конструктивные особенности. Первое с чего следует начать – типы профилей, которые могут быть:

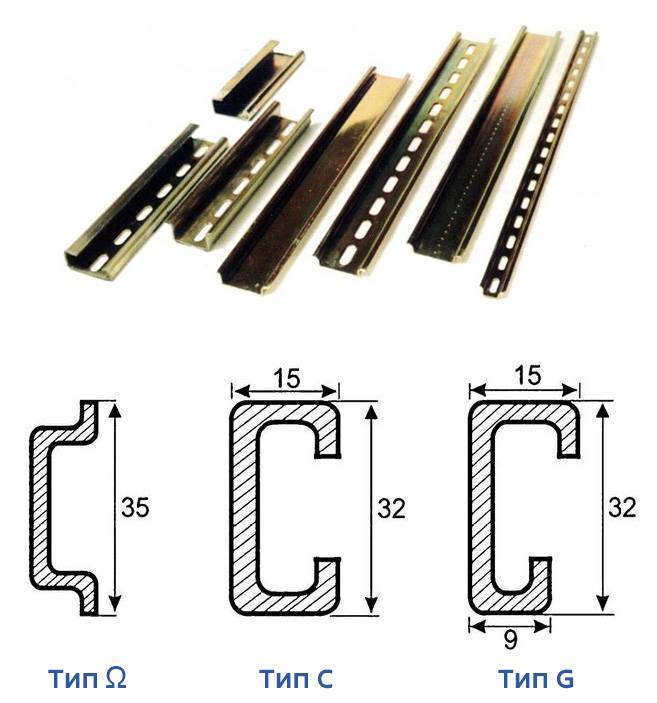

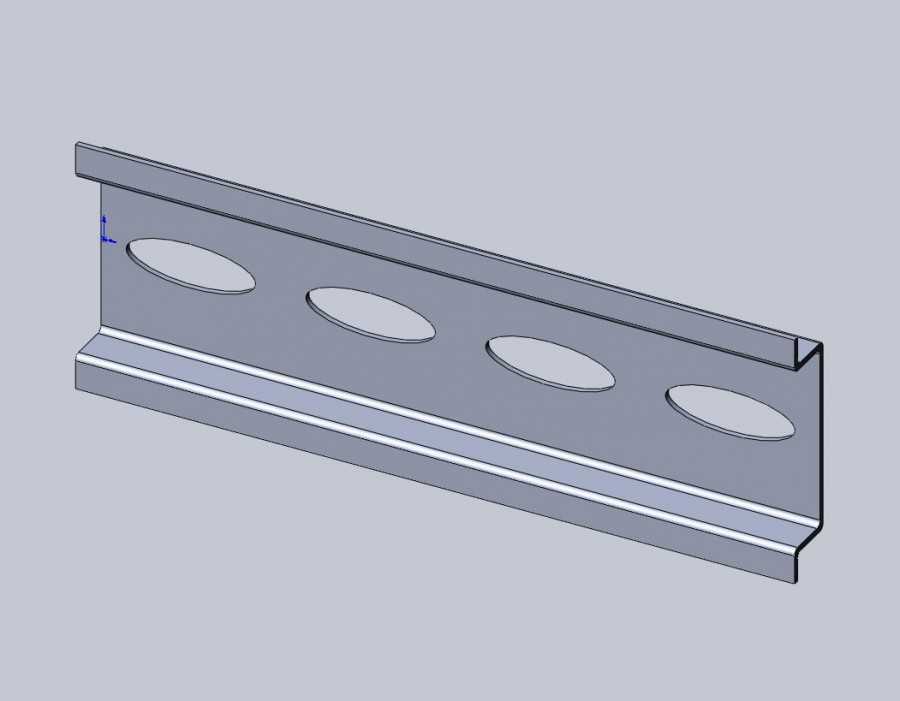

1. Ω-образный. Самая популярная форма, применяемая в распределительных щитах под автоматы, прибор учета электроэнергии и т.д. Выглядит она так, как на картинке:
2. C-образный. Концы загнуты внутрь, благодаря чему на такую DIN-рейку можно установить аппаратные зажимы либо клеммные колодки.
3. G-образный. Применяется крайне редко, по назначению соответствует рейке в форме С.

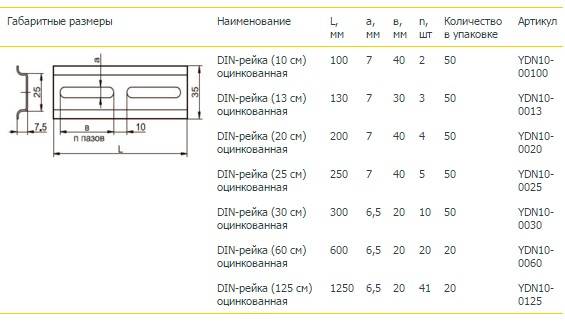

Что касается размеров, согласно стандарту ГОСТ Р МЭК 60715-2003 ширина и высота изделия может быть следующей:

Обращаем ваше внимание на то, что дин-рейка в виде омега, которую также называют ТН-35 (общепринятое обозначение), может иметь три размера, а именно:

Длина бывает различной, в зависимости от производителя. Чаще всего выпускают планки длиной от 7,5 см до 2 метров, чего вполне достаточно для щитков от 4 до 96 модулей.

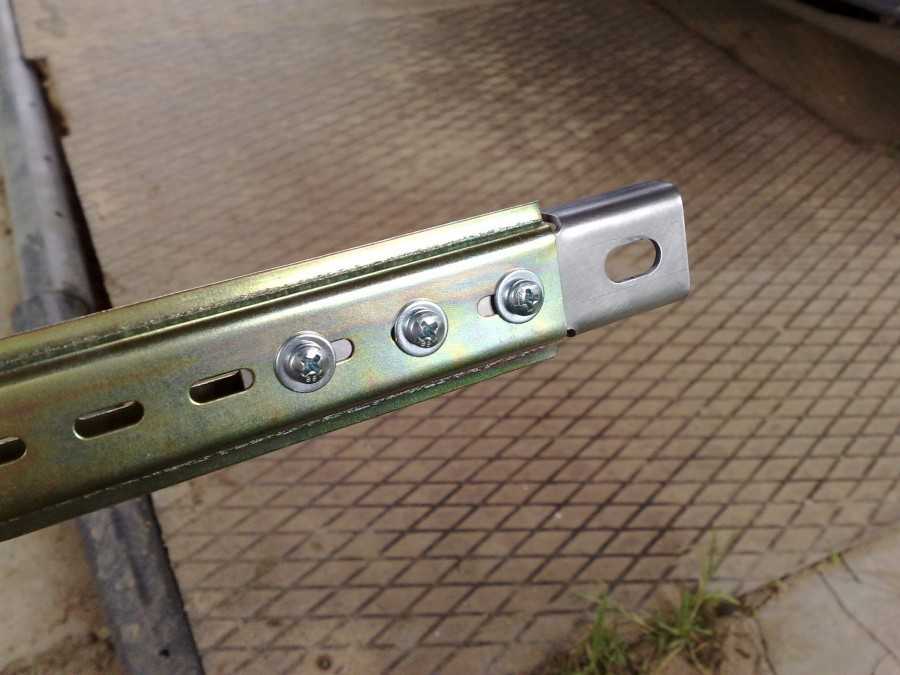

Также следует отметить, что планки бывают перфорированными (с отверстиями) и литыми. Преимущество первых заключается в более простой установке, т.к. достаточно просто прикрутить стальную рейку через готовые отверстия. Шаг перфорации обычно составляет 10-15 мм, чего вполне достаточно для удобного монтажа. Литые (неперфорированные) DIN-рейки более надежные, т.к. не прогибаются, если на них закрепить много автоматов в шкафу. Кстати, модульные автоматы крепятся на дин рейку следующим образом:

По материалу изготовления планки разделяются на алюминиевые и оцинкованные (из нержавейки). В электромонтажных работах чаще используют второй вариант.

Помимо этого существуют отдельные виды DIN-реек, а именно: углубленные и усиленные. Каждая из них применяется в своем особом случае.

Остается только просмотреть видео, на котором наглядно показывается, как крепить автомат на дин-рейку, а также в чем различие между производителями изделий:

Установка автоматического выключателя

Сравнение производителей

Вот и все, что хотелось рассказать вам о видах и размерах DIN-реек. Теперь вы знаете, какие бывают планки, чем они отличаются друг от друга ну и для чего собственно используются!

Будет интересно прочитать:

• Кабель каналы: виды и размеры
• Как собрать распределительный щит своими руками
• Набор инструментов электрика

Какими бывают?

Типы din реек обусловлены различными монтажными условиями и возможностями профилей, представленные следующей классификацией:

По конфигурации сечения

G-тип представляет собой рельсу в виде буквы «G», где один загнутый конец короче и ниже противоположного края. На отечественном рынке повстречать такой профиль удается редко, так как рассчитан он на установку оборудования европейских стандартов.

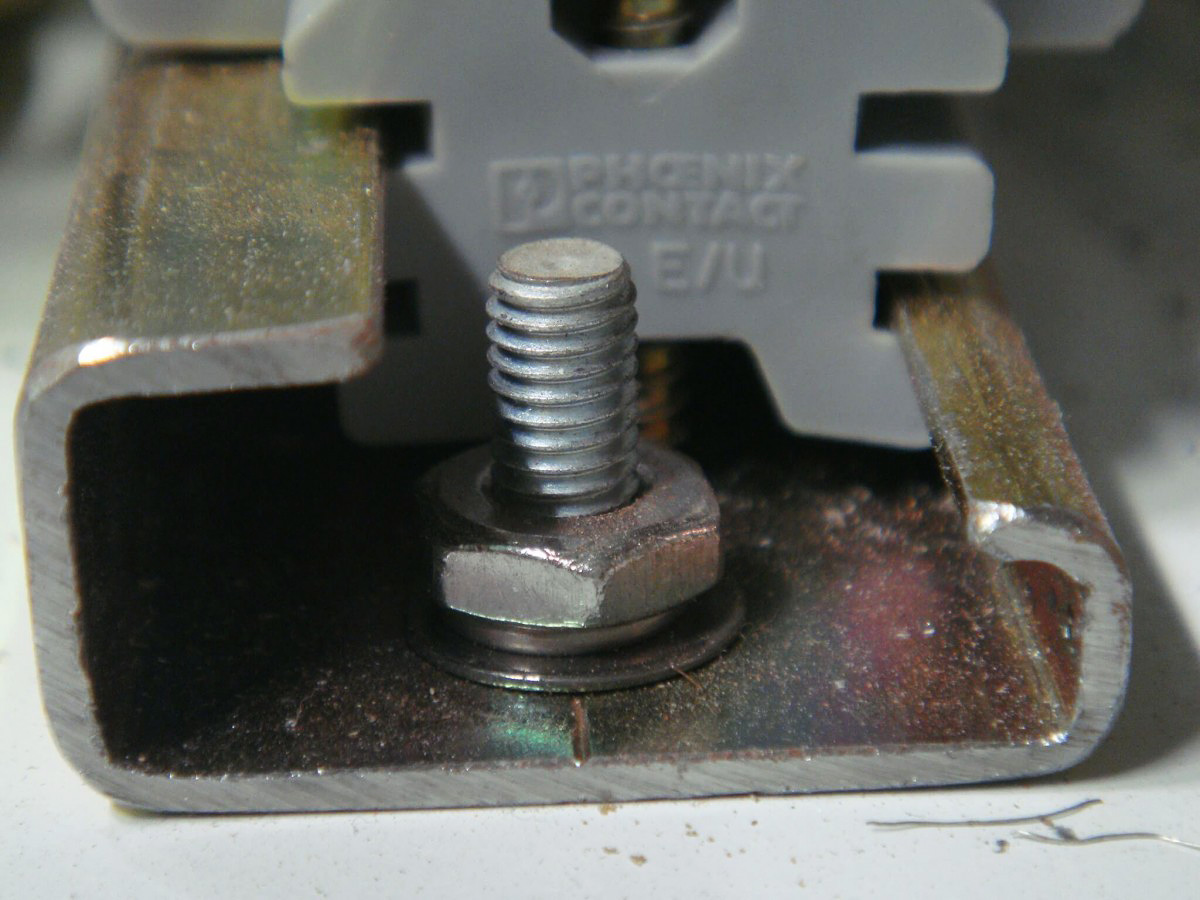

C-тип отличается симметричностью и большей распространенностью. Края рейки одинаково загнуты, что обеспечивает надежную фиксацию для клеммных колодок и зажимов других приспособлений.

Omega-тип имеет совершенно другое сечение, сходное с греческой буквой «омега»: концы планки резко отогнуты в обе стороны от рейки, образуя своеобразные «ушки». Такая конструкция адаптирована практически под все электротехнические элементы и приборы.

По наличию отверстий для креплений

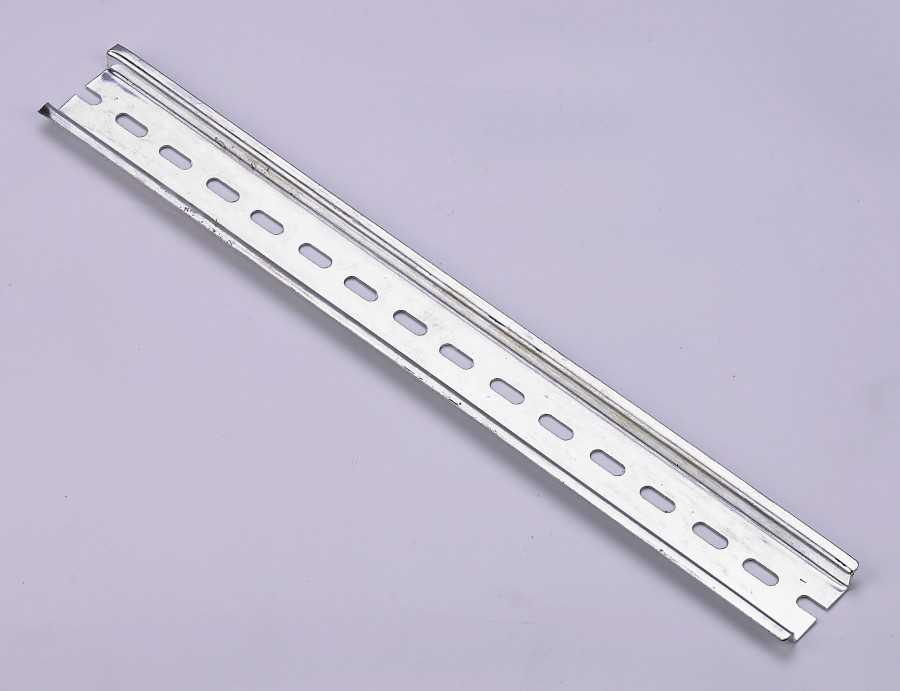

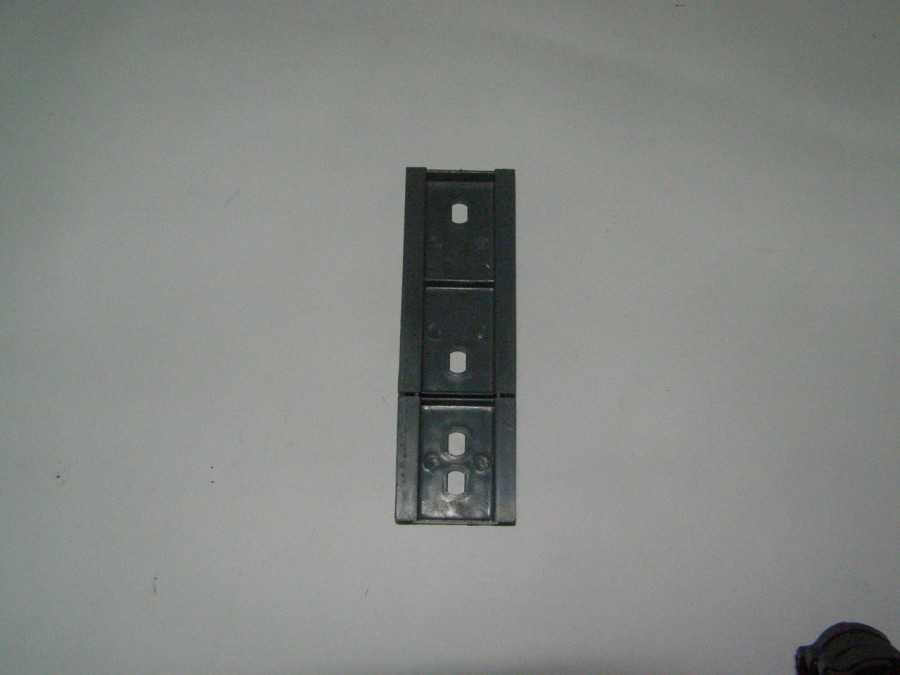

Перфорированные имеют лунки примерно через каждый сантиметр, что значительно упрощает процесс установки рейки.

• по материалу изготовления:
• из алюминия;
• из нержавеющей стали (встречаются чаще).

Виды din реек

Монтажные рейки выпускают с сечениями трех типов:

1. Наиболее распространенной является ТН 35, напоминающая греческую букву Ω, по названию которой ее иногда называют омега профиль. 35 – это ширина элемента в миллиметрах. Редко, но встречаются омега профили шириной 15 мм (ТН15).
2. Достаточно часто встречаются профили «С» типа. В отличие от омеги, их края загнуты внутрь и образуют незавершенный прямоугольник.
3. Малоизвестный «G» профиль отличается от предыдущего тем, что сечение одного края, больше сечения другого: 15 и 9 мм соответственно. Ширина профиля составляет 32 мм.

Рейки также могут быть сплошными или перфорированными. У последних стенка по всей длине имеет ряд отверстий: круглых или в виде овала. Перфорация служит для соединения с другими профилями, для крепления к стенкам электромонтажных шкафов, боксов или к какой-либо другой конструкции. Каждый вид профиля имеет модификации, предусмотренные ГОСТ либо выполняемые по индивидуальным заказам.

Какими бывают?

Типы din реек обусловлены различными монтажными условиями и возможностями профилей, представленные следующей классификацией:

По конфигурации сечения

G-тип представляет собой рельсу в виде буквы «G», где один загнутый конец короче и ниже противоположного края. На отечественном рынке повстречать такой профиль удается редко, так как рассчитан он на установку оборудования европейских стандартов.

C-тип отличается симметричностью и большей распространенностью. Края рейки одинаково загнуты, что обеспечивает надежную фиксацию для клеммных колодок и зажимов других приспособлений.

Omega-тип имеет совершенно другое сечение, сходное с греческой буквой «омега»: концы планки резко отогнуты в обе стороны от рейки, образуя своеобразные «ушки». Такая конструкция адаптирована практически под все электротехнические элементы и приборы.

По наличию отверстий для креплений

Перфорированные имеют лунки примерно через каждый сантиметр, что значительно упрощает процесс установки рейки.

• по материалу изготовления:
• из алюминия;
• из нержавеющей стали (встречаются чаще).

Какими бывают?

Типы din реек обусловлены различными монтажными условиями и возможностями профилей, представленные следующей классификацией:

По конфигурации сечения

G-тип представляет собой рельсу в виде буквы «G», где один загнутый конец короче и ниже противоположного края. На отечественном рынке повстречать такой профиль удается редко, так как рассчитан он на установку оборудования европейских стандартов.

C-тип отличается симметричностью и большей распространенностью. Края рейки одинаково загнуты, что обеспечивает надежную фиксацию для клеммных колодок и зажимов других приспособлений.

Omega-тип имеет совершенно другое сечение, сходное с греческой буквой «омега»: концы планки резко отогнуты в обе стороны от рейки, образуя своеобразные «ушки». Такая конструкция адаптирована практически под все электротехнические элементы и приборы.

По наличию отверстий для креплений

Перфорированные имеют лунки примерно через каждый сантиметр, что значительно упрощает процесс установки рейки.

• по материалу изготовления:
• из алюминия;
• из нержавеющей стали (встречаются чаще).

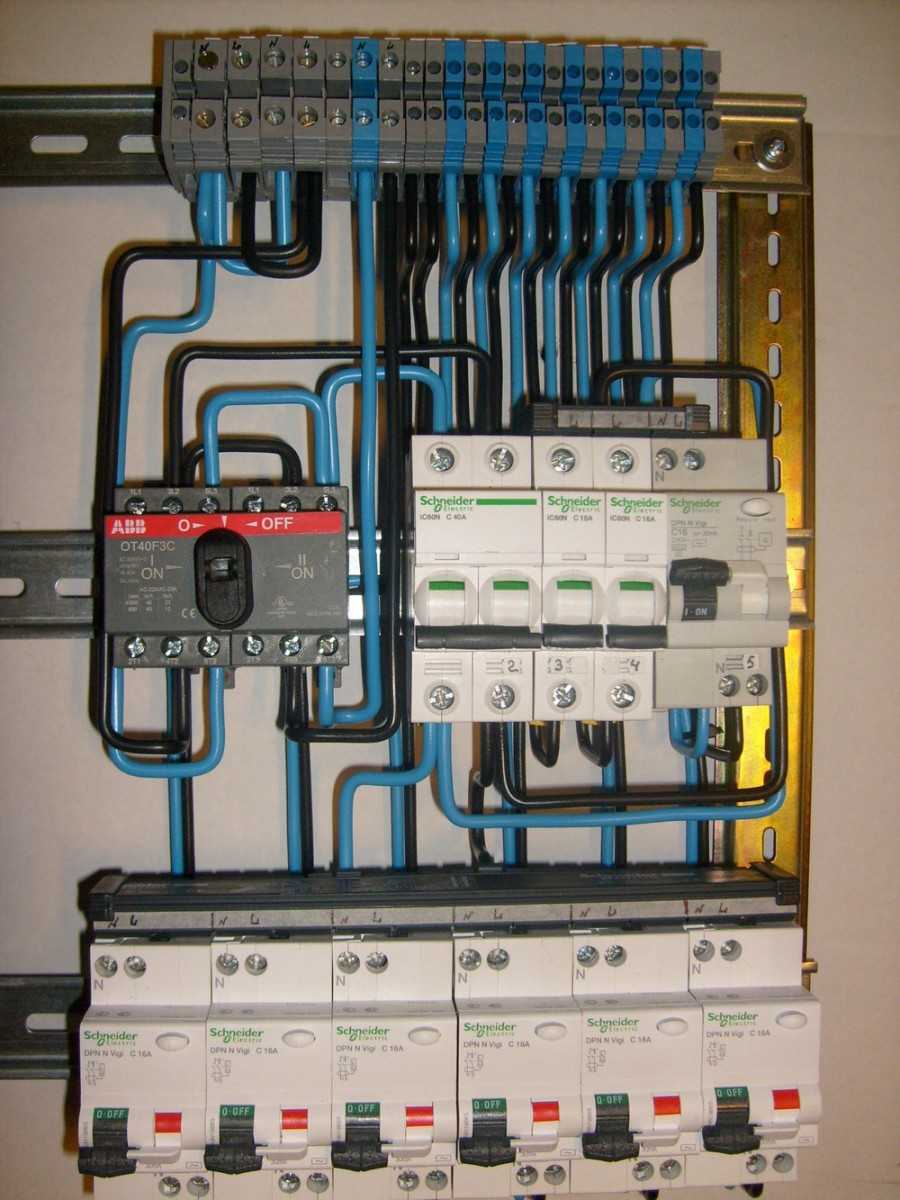

Как разместить приборы?

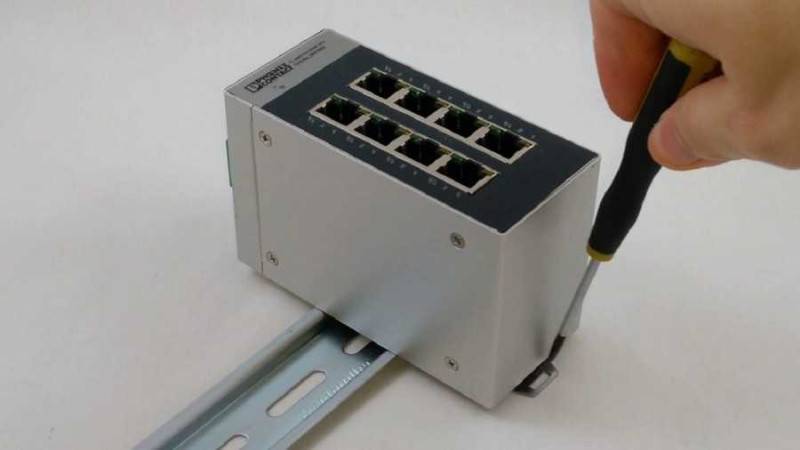

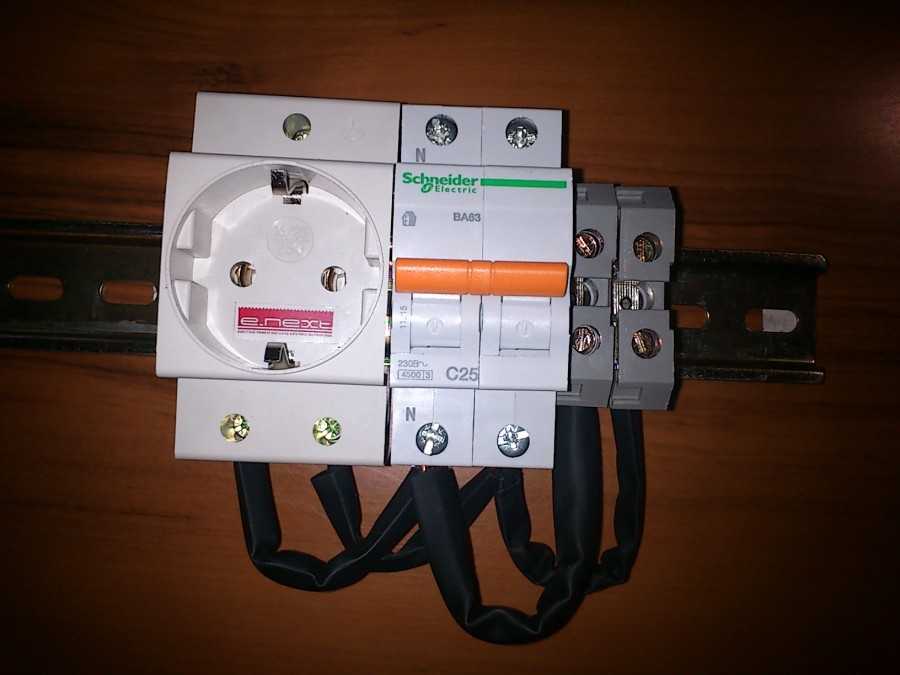

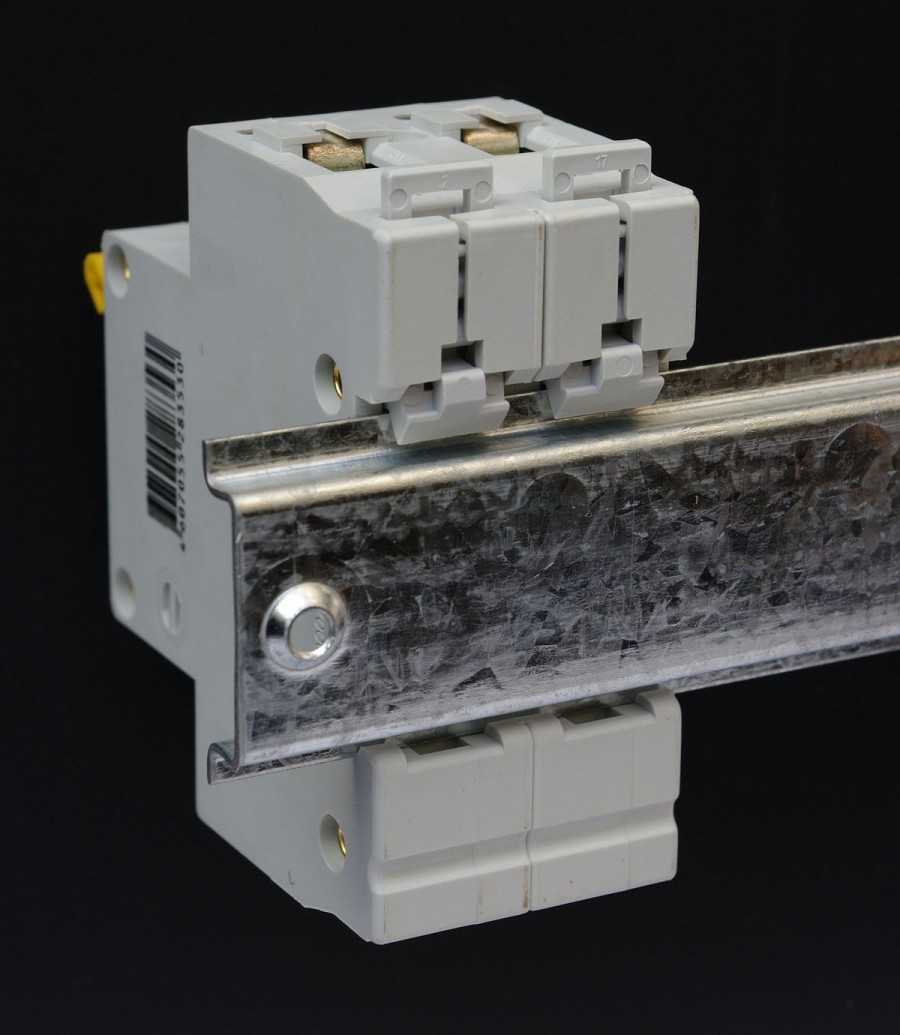

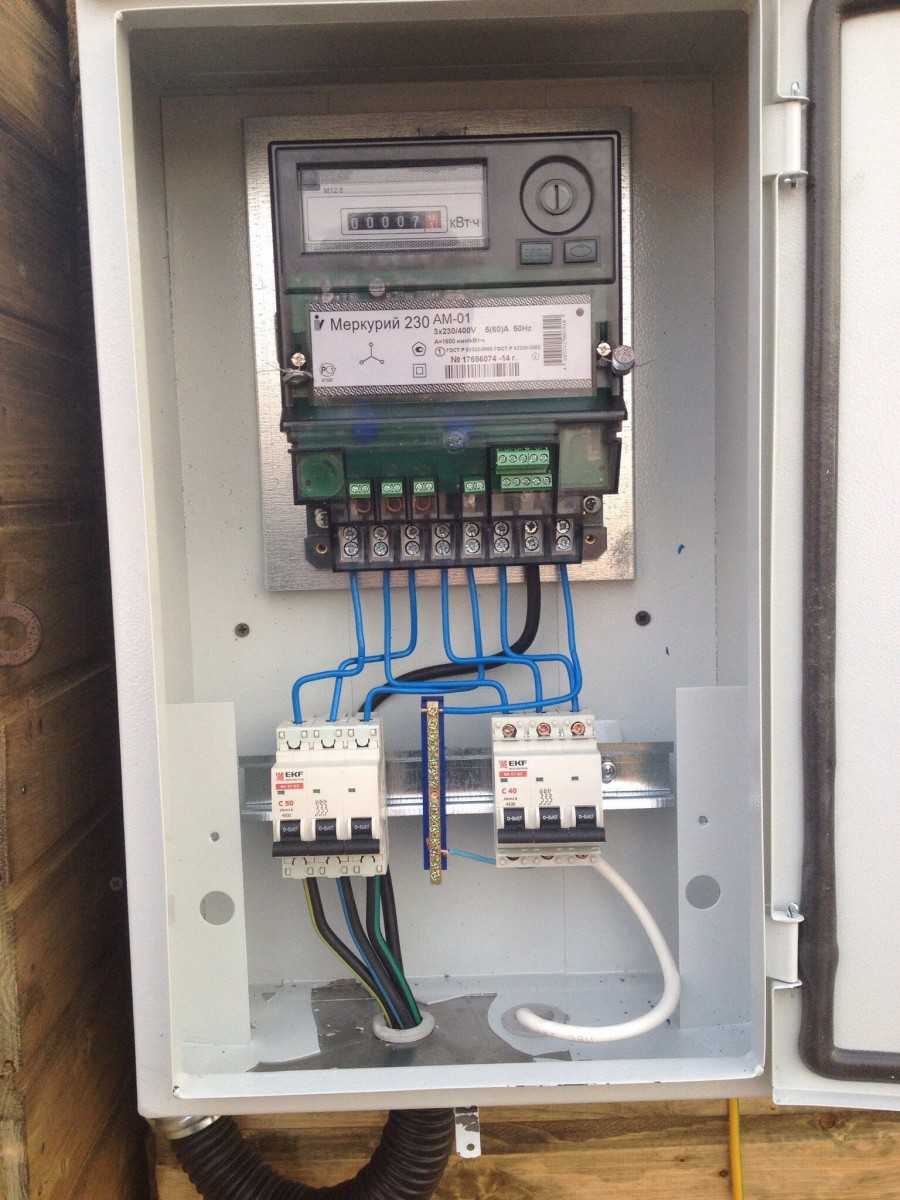

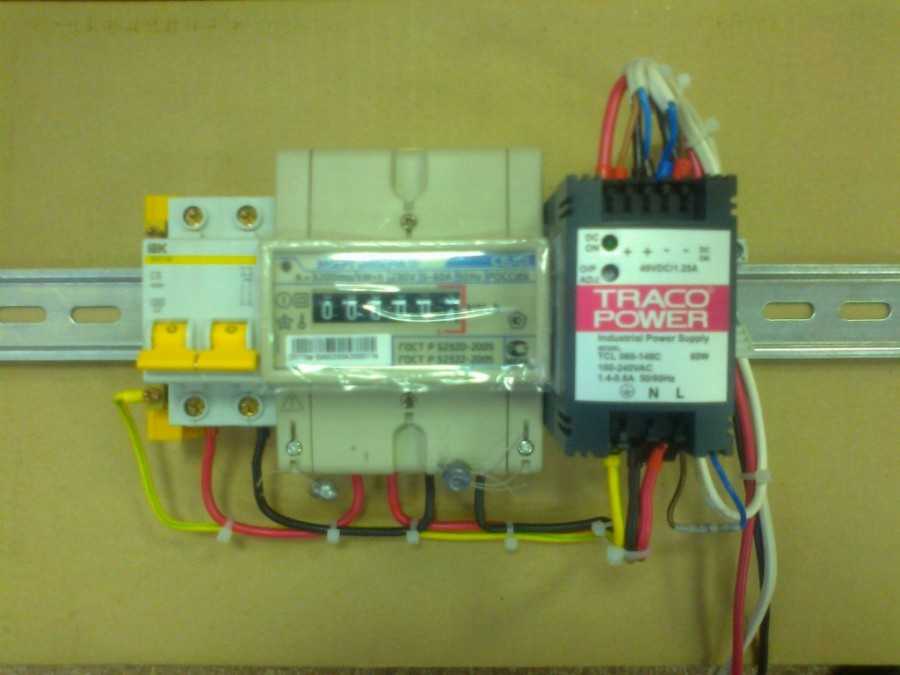

Автоматические выключатели, счетчик или шины на din рейку размещаются при помощи зажимов, предусмотренных на корпусе самого оборудования. Чаще всего таких фиксаторов два или четыре: один, два неподвижных сверху и один, два неподвижных снизу.

Сам процесс монтажа следующий:

• Повесить прибор на верхний крепеж.
• Разместить модуль для din рейки в необходимом месте, двигая по всей длине.
• Оттянуть плоской отверткой нижний фиксатор и зацепить за край планки.
• Возвратить зажим на место нажатием (или это произойдет автоматически, если механизм оснащен пружиной).

При необходимости усилить защиту и исключить соскальзывание можно при помощи некоторых методов:

• приобрести и установить специальные фиксаторы;
• немного разогнуть концы планки пассатижами.

Тоже касается и самой металлической рельсы, ведь с ее помощью можно в разы облегчить процесс сбора электрощитка, грамотно организовать размещение всех модулей и оборудования и значительно повысить безопасность любых будущих электротехнических работ.

Назначение din рейки

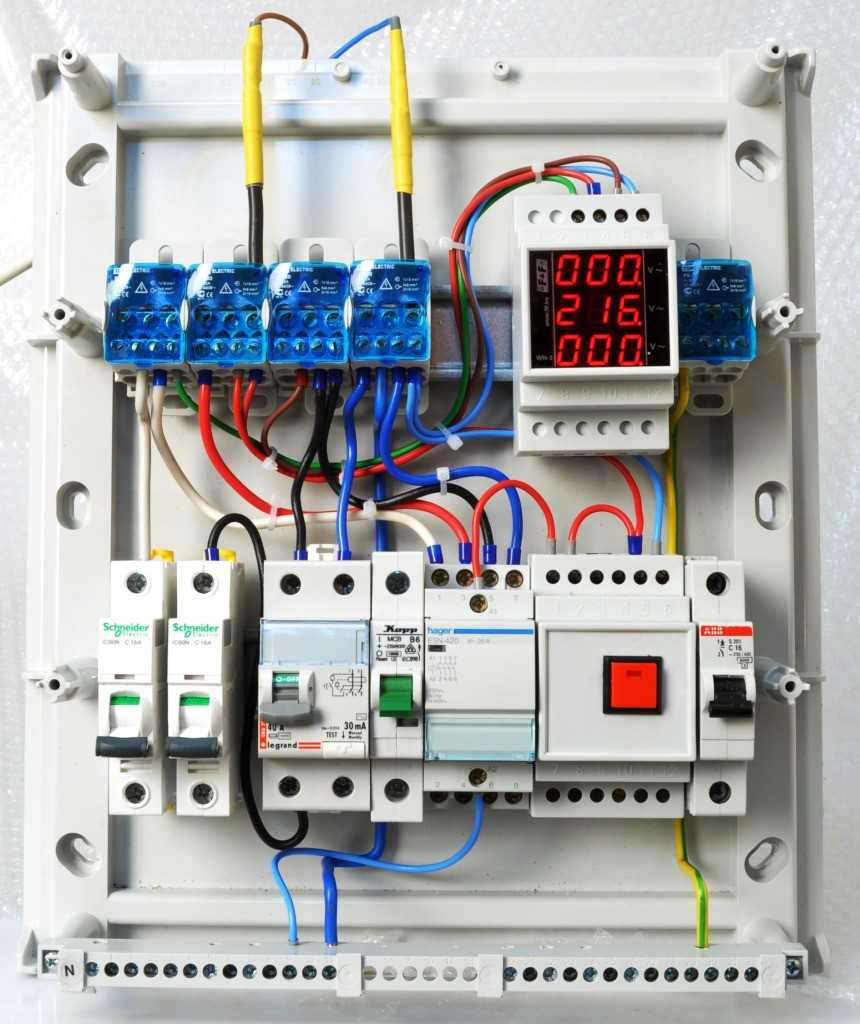

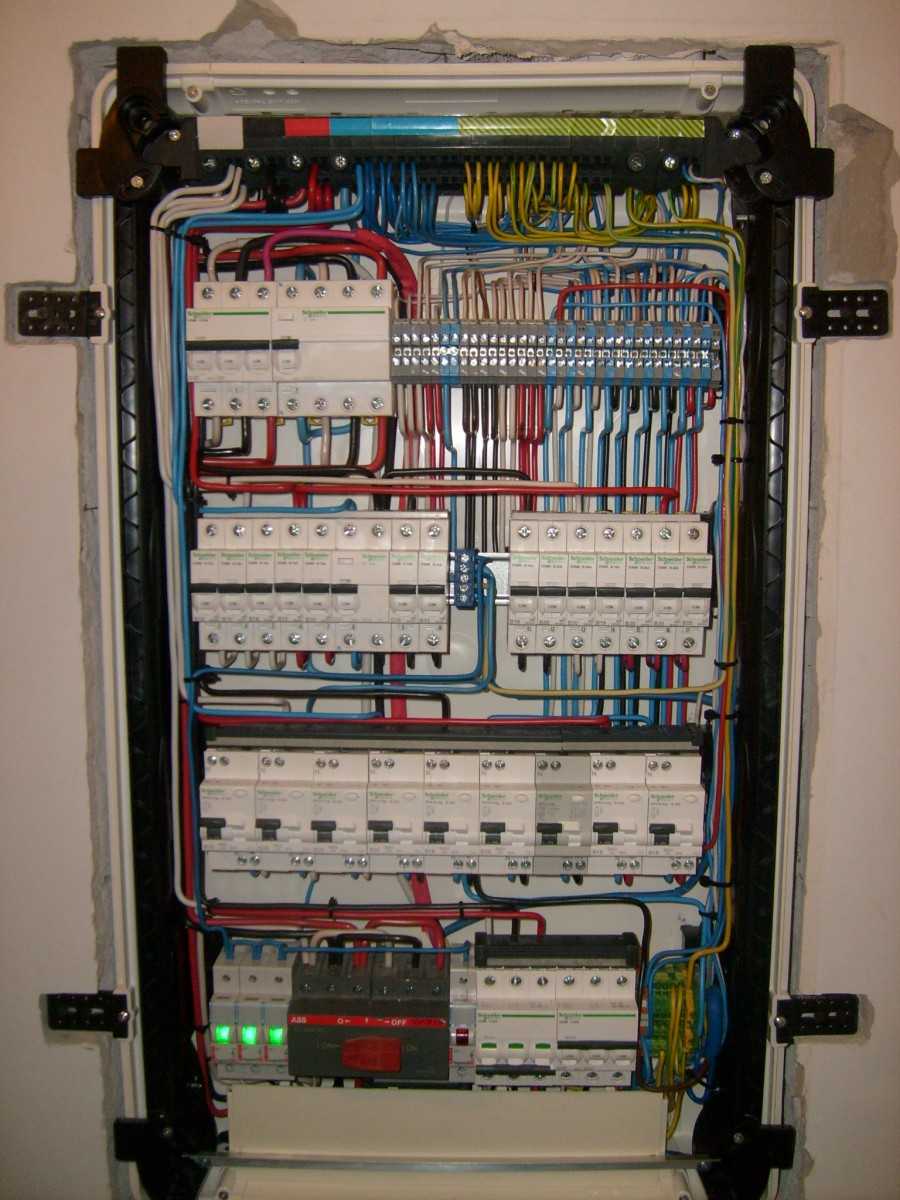

Рейка является частью модульного принципа организации пространства электротехнических устройств управления и учета. Размеры ее профиля соответствуют системе креплений электротехнического оборудования.

Набор из нескольких реек позволит быстро, аккуратно и компактно разместить любое сочетание устройств электротехнического шкафа (к примеру). После чего выполнить их коммутацию оказывается гораздо проще. Это повышает производительность, а также качество электромонтажных работ.

Впоследствии, если какой-то элемент выйдет из строя, его можно будет быстро и безопасно заменить исправным.

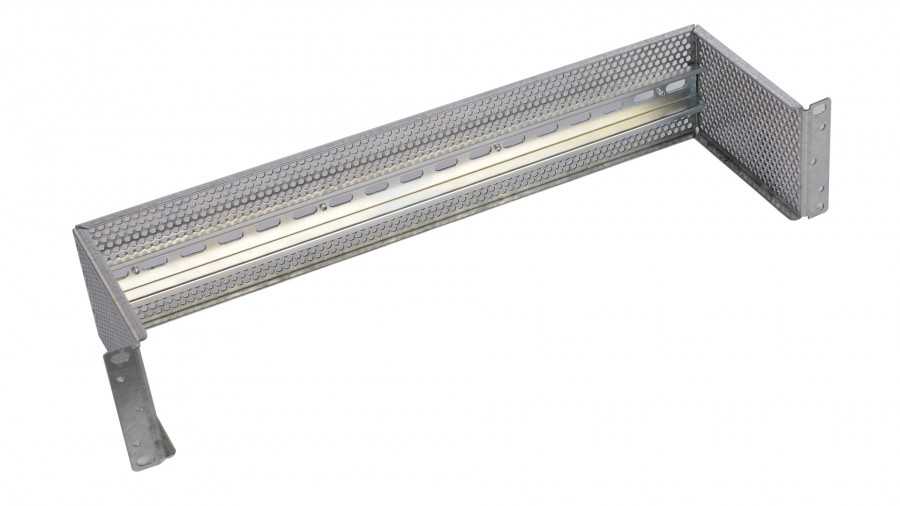

Профили используют:

• для набора каркаса, если требуется изготовить нестандартный ящик для оборудования;

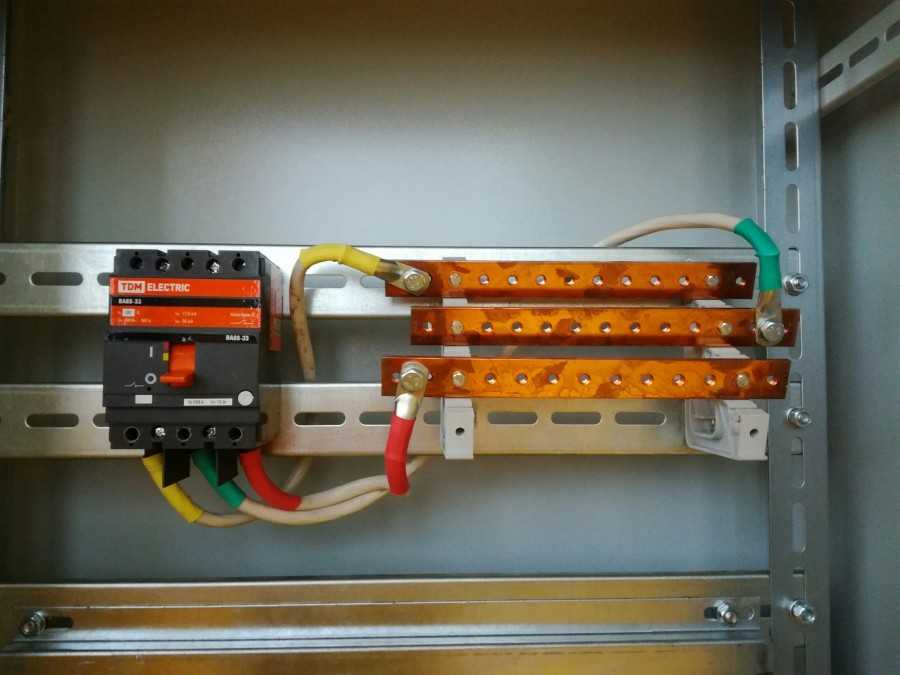

• как подвесы либо траверсы крепления кабелей;
• как вспомогательные растяжки при различных монтажных работах.

По сути, это универсальная деталь, использовать которую можно десятками различных способов.

Вдобавок ко всему, результат ее применения обеспечивает технически эстетичный вид смонтированного оборудования. Причем, это не просто привлекательный дизайн, но и удобство для обслуживания.

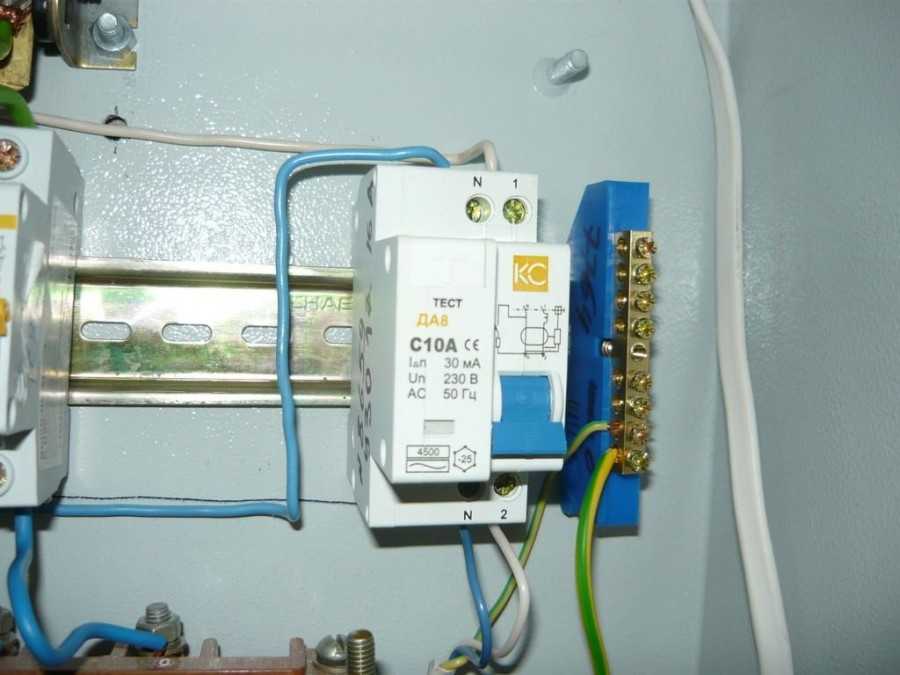

Установка автомата

В качестве примера можно рассмотреть монтаж автовыключателя к монтажной рейке в электрощитке.

Для закрепления на рейке на корпусе приборов имеется специальный зажим

Крепление рейки в корпусе щитка осуществляется при помощи винтов. Электрощитки могут поставляться в разобранном виде, причем часто комплектуются уже установленной планкой.

Далее следует выполнить установку на рейку автовыключателя, для чего один край устройства крепится к верхней части планки и нажать до легкого щелчка на корпус автомата. В принципе, на этом установка прибора окончена.

Каждый прибор модульного типа на монтажной рейке может свободно перемещаться во все стороны по горизонтали. Это позволяет при необходимости поменять место расположения автомата, просто передвинув его.

Провода к расположенному внутри щитка автомату подключаются через питающий кабель и провод, идущий от потребителя электроэнергии.

Подключается сначала питающий провод, для чего необходимо:

• выкрутить расположенную сверху крепежную защелку;
• подсоединить питающий провод к клемме;
• затянуть крепление.

Для подключения потребителя выполняются те же действия.

Установка на старых щитах

Монтаж реек в электрощитках старого типа зачастую осуществляется на поверхности, не приспособленные для выполнения такой работы. Удивляться здесь нечему — щитки советского производства изготавливались еще в то время, когда DIN-реек еще не существовало.

Необходимость монтажа в старом электрощитке обусловлена установкой в него же нового оборудования — замена либо монтаж дополнительных автовыключателей либо других приборов:

• УЗО;
• дифавтоматов;
• реле для контроля фаз;
• ограничителей повышения напряжения;
• модульных приборов;
• малогабаритных электросчетчиков;
• пакетников и других устройств.

В отличие от электрощитов или боксов современного образца, в которых Дин-рейка ставится в уже подготовленные места и закрепляется посредством саморезов либо болтов, со старыми щитами придется немного повозиться.

Установка рейки в старый щит выполняется в следующей последовательности:

• в платформе щита, выполненной из металла, устраивается два отверстия;
• в отверстиях нарезается резьба;
• выполняется закрепление рейки при помощи двух болтов;

Как правило, в платформах старых щитов имеется достаточно отверстий, потому можно обойтись и без сверления.

Какими бывают?

По конфигурации сечения

G-тип представляет собой рельсу в виде буквы “G”, где один загнутый конец короче и ниже противоположного края. На отечественном рынке повстречать такой профиль удается редко, так как рассчитан он на установку оборудования европейских стандартов.

C-тип отличается симметричностью и большей распространенностью. Края рейки одинаково загнуты, что обеспечивает надежную фиксацию для клеммных колодок и зажимов других приспособлений.

Omega-тип имеет совершенно другое сечение, сходное с греческой буквой “омега”: концы планки резко отогнуты в обе стороны от рейки, образуя своеобразные “ушки”. Такая конструкция адаптирована практически под все электротехнические элементы и приборы.

По наличию отверстий для креплений

Перфорированные имеют лунки примерно через каждый сантиметр, что значительно упрощает процесс установки рейки.

• по материалу изготовления:
• из алюминия;
• из нержавеющей стали (встречаются чаще).

Обзор цен

Для того чтобы купить однополюсный автомат, необходимо не только рассчитать нужные Вам параметры установки (нагрузку, пропускную способность, скорость отключения), но и габариты. Примерные цены на разные виды автоматов:

Модель	Стоимость, рубли
DX-h C6кА 32А C	460
ABB Iн-10A (модульный, с повышенной скоростью переключения)	350
Lexic SNC231R С16	190
TDM 16А (отечественный автомат для сетей 220 Вольт)	25
ДЭК ВА-101-1 C3 (российский прототип ABB типа C)	200

Модели производства России и стран СНГ не уступают по качеству и работоспособности, но обходятся значительно дешевле. Заказать можно непосредственно на заводе или при посещении официальных дилеров.

Купить автоматы можно в любом магазине электротехнических инструментов в Питере, Москве и других городах. Перед тем, как выбрать нужную модель, обязательно проверяйте её паспорт и сертификат качества, чтобы оградить себя от подделок.

Виды дин-реек

Установка автоматического выключателя на din-рейку

В зависимости от формы крепежной планки известные образцы изделий этого класса делятся на следующие виды:

• рельсы ТН типа (их разновидности – ТН 15, ТН 35, ТН 75);
• изделия класса «C» (C20, 30, 40, 50);
• планки G-типа (G 32).

Первая из этих конструкций по форме напоминает букву греческого алфавита «омега» и является самой распространенной среди выпускаемых промышленностью образцов. На ней традиционно крепятся корпуса электросчетчиков и автоматов.

У С-образных моделей боковые края загнуты вовнутрь, благодаря чему ее профиль позволяет фиксировать клеммные колодки особой формы и конструкции. G-планка является слегка измененной модификацией, используемой крайне редко и применяемой для тех же целей. Длина этих крепежных изделий в зависимости от производителя варьируется в пределах от 7,5 см до 2 метров, что позволяет размещать на них от 4 до 96-ти штук защитных приборов при стандартной ширине одного модуля автомата.

Преимущество первых конструкций – в удобстве установки, поскольку при наличии отверстий, набитых с шагом 10-15 мм, крепить стальную рейку намного проще. Зато литые образцы более прочные и надежные. Они не деформируются при наличии большого числа автоматов в распределительном щитке.

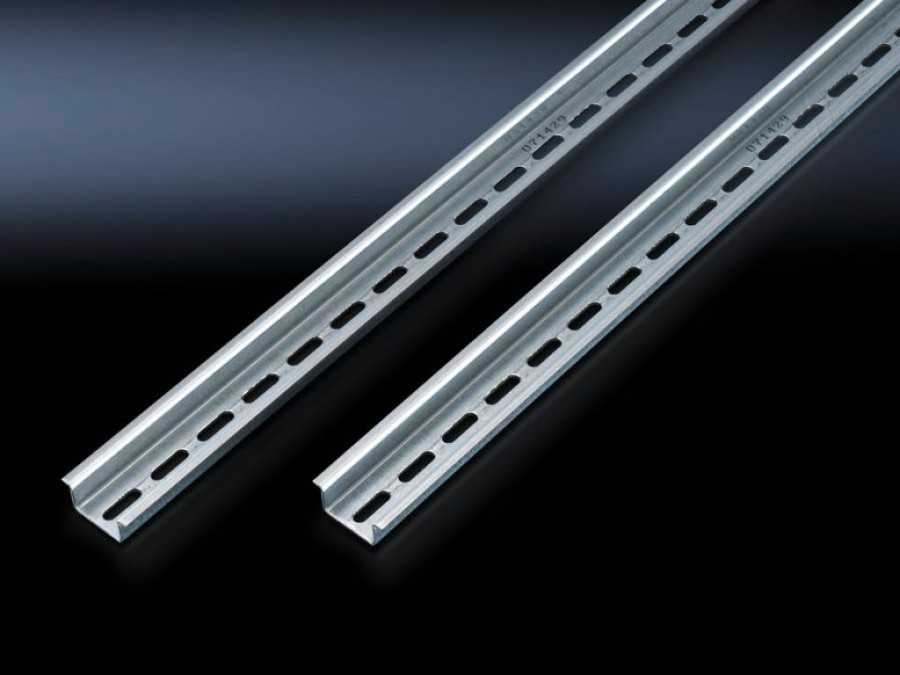

Фото din рейки

Быстрый монтаж электрооборудования — только на дин-рейки!

Мы предлагаем перфорированные рейки:

• 75 мм;
• 300 мм;
• 500 мм;
• 1000 мм;
• 2000 мм.

Это монтажные рейки из стали профиля «Омега» шириной 35 мм. Первоначально модель разработана в Германии и получила наименование DIN-рейки (DIN — Deutsches Institut fur Normund — Немецкий институт по стандартизации). С 2004 года по ГОСТ Р МЭК 60715-2003 является стандартным монтажным профилем в России.

Использование

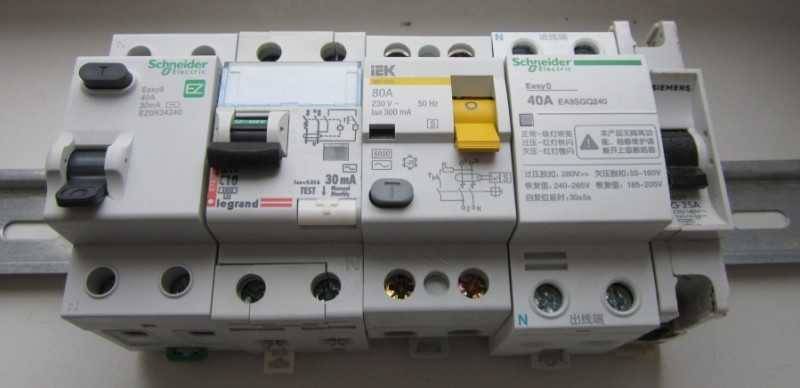

Монтажные крепежные дин рейки предназначены для установки модульного электрооборудования.

Используются для крепежа:

• автоматических выключателей;
• дифференциальных автоматов;
• электросчётчиков,
• реле, контакторов и пускателей;
• кросс-модулей и клемм;
• электророзеток;
• коммутационной аппаратуры.

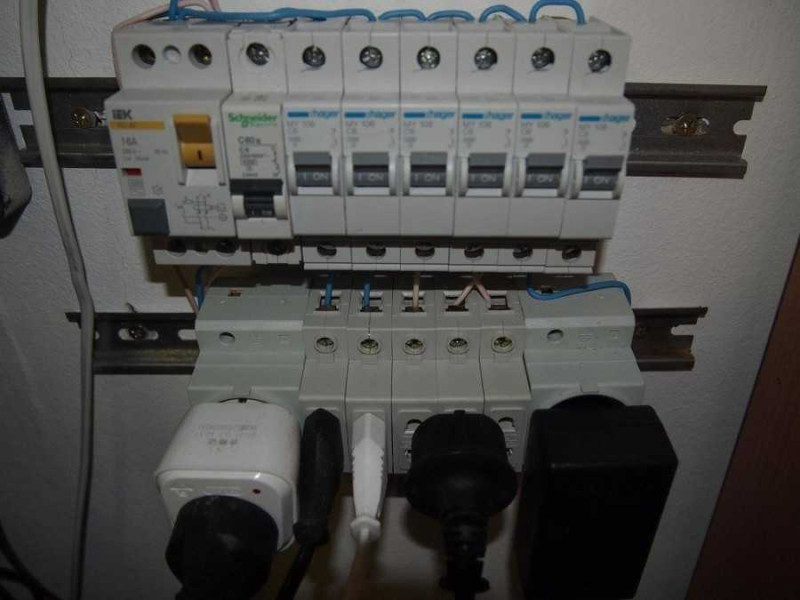

С помощью изделий данного типа выполняется монтаж оборудования в электрощиты, шкафы и установочные боксы. Использование дин-реек, компактные размеры электрооборудования и изделий позволяют размещать в типовых корпусах большее число аппаратуры. Это обеспечивает экономию монтажных площадей, а удобство установки экономит время.

Классификация

Динрейки различаются по:

• материалу изготовления (стальные, алюминиевые);
• длине (от 75 до 2000 мм);
• наличию перфорации (сплошные, перфорированные);
• толщине профиля (от 0,8 до 1,5 мм);
• форме профиля (омега, Г-рейки, С-рейки).

Представленный ассортимент

В магазине 220pro можно купить стальные оцинкованные дин-рейки производства России и Италии. Ширина профиля 35 мм, высота 7,5 мм, тип «Омега».

В зависимости от толщины и длины изделия делятся на несколько групп по нагрузке.

Для малых нагрузок

Стальная оцинкованная — толщиной 0,8 мм, алюминиевая — 1 мм, длина 75-100 мм. Предназначение — для крепежа отдельных элементов (автоматы, УЗО, блоки питания).

Для средних нагрузок

Стальная — 0,8 мм, алюминиевая — 1,1 мм, длина 300-1000 мм. Используется для монтажа автоматов, УЗО, блоков питания, кросс-модулей, реле и коммутационной модульной аппаратуры.

Для увеличенных нагрузок

Стальная — 0,8 мм, алюминиевая — 1,4 мм, длина 500-1000 мм. Для крепежа любого типа изделий: автоматы, дифавтоматы, УЗО, преобразователи частоты, контакторы и пускатели, блоки питания, кросс-модули, реле, силовые автоматы.

Для максимальных нагрузок

Стальная — 1,0 мм, алюминиевая — 1,5 мм, длина 1000-2000 мм. Применяется для установки тяжелого оборудования: преобразователей частоты, контакторов, аппаратуры плавного пуска, силовых автоматов. Лучший вариант для профессионального монтажа, с минимальным количеством обрезков.

Разные типы и дополнительные аксессуары

Кроме стандартной ширины в 35мм выпускаются рейки меньшего размера на 15 мм с высотой в 5 мм. Их используют для установки клемм и других лёгких электромонтажных изделий.

В качестве дополнительного аксессуара применяется держатель динрейки (кронштейн). Установка держателя позволяет «посадить» рейку под углом, поворачивая нижнюю сторону «лицом» к мастеру, ведущему работы. При закреплении клеммников или кросс-модулей на такую наклонную дин-рейку, специалист-электромонтажник получает удобный доступ к группам контактов. Это облегчает подключение кабелей, особенно при разводке одного питающего на группу потребителей.

Преимущества использования дин-реек:

• стандартные размеры (подходит для любых типов оборудования и электроизделий);
• безопасный монтаж электропроводки открытого типа;
• подходит для электрощитов, боксов;
• высокая скорость монтажа отдельных модулей на рейку (3-5 секунд);
• быстрая установка и демонтаж аппаратуры;
• перфорация для удобства крепления на винты;
• насечки по длине рейки для нарезки в размер;
• монтаж большого числа оборудования на небольшой площади, без потери качества соединений;
• доступные цены;
• соответствие требованиям ГОСТ и IEC.

Очень часто, при проведении электротехнических работ возникает необходимость в качественном закреплении каких-либо электрических приборов. В качестве крепежного материала, широкое распространение получили ДИН-рейки. Тем не менее, многие не знают, что это такое и для чего нужна DIN-рейка.
