Диэлектрическая вставка для газа: разновидности газовых муфт и советы по монтажу

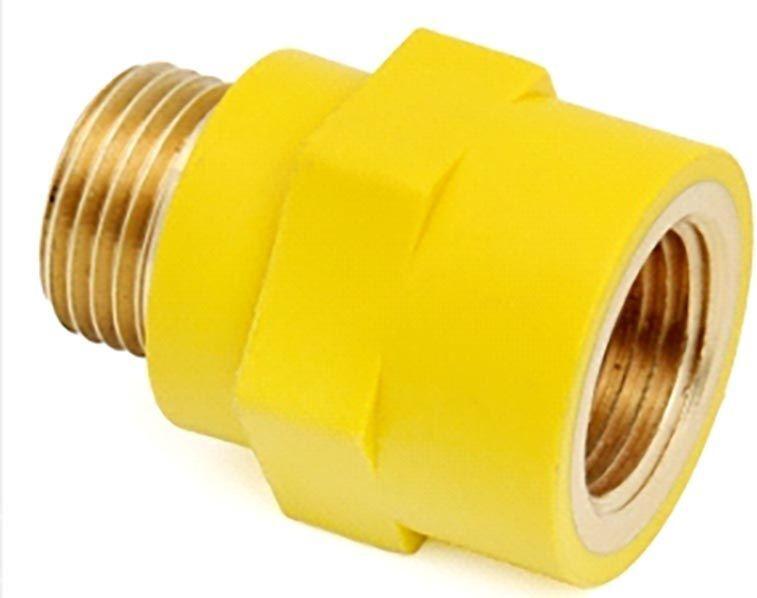

Вставка диэлектрическая для газа

Вставка диэлектрическая для газа предназначена для исключения протекания через газопровод токов утечки при возникновении электрического потенциала на корпусе зануленного электрифицированного газового прибора (плиты, духового шкафа, котла, бойлера и пр.), защищает систему электроподжига, таймеры, подсветку.

Вставка защищает электронные части газовых приборов и счетчиков от выхода из строя во время чрезвычайных ситуаций, связанных с попаданием электрического тока на газовую магистраль по причине неисправностей электрической части газовых приборов, а также при незаконном заземлении электрических приборов на газовые стальные трубы.

Диэлектрическая вставка представляет собой неразъемное соединение и устанавливается между газовым краном и газовой подводкой. Металлические части вставки, вплавленные в диэлектрик, не соприкасаются между собой, что и обуславливает невозможность прохождения через вставку токов утечки. Изолирующая вставка имеет внутреннюю поверхность, покрытую диэлектриком полностью, что исключает контакт каждой из металлической частей вставки с проходящим внутри изолятора газом.

Технические данные и характеристики:

• Резьбовые металлические части вставки изготавливаются из латуни марки ЛС-59-1
• Электроизолятор: полиамид желтого цвета (по ГОСТ 14202-69)
• Номинальное давление: PN 0,6 МПа.
• Рабочая температура: от -60°C до +100°C.
• Номинальный диаметр: DN15 или DN20.
• Внутренний диаметр прохода: 11,5 мм или 15,0 мм.
• Варианты резьбовой присоединительной арматуры: штуцер/штуцер, штуцер-гайка.
• Размер трубной резьбы присоединительной арматуры – 1/2″ или 3/4″.
• Вставка выдерживает испытательное напряжение 3750В, приложением переменного тока 50Гц к металлическим частям, не менее 6 сек.
• Электрическое сопротивление при 1000В: более 5Мом.
• Категория стойкости к горению ПВ-0 согласно ГОСТ 28157-89.

Правила установки вставок диэлектрических

1. Установка, переустановка и ремонт газового оборудования должны осуществляться специалистами газовой службы согласно ДБН В.2.5-20-2001 «Газоснабжение жилых зданий»
2. Вставку диэлектрическую монтировать между газовым краном и газовым шлангом. Рекомендуемый момент затяжки – 25 Н/м. Максимальный момент затяжки вставки: 50 Н/м.
3. Вставка диэлектрическая для газа не требует поверки и обслуживания в процессе эксплуатации.
4. Запрещается производить демонтаж/монтаж вставки без предварительного перекрытия крана подачи газа.

Вставка диэлектрическая для газа соответствует ТУ У 28.7-31940558-007-2005 «Детали соединительные латунные с цилиндрической резьбой для трубопроводов» и требованиям технической документации

Как соединить трубы ПНД виды соединений фитинги, муфты, сварка и их особенности

Актуальность вопроса о том, как правильно выполнять соединение труб ПНД, объясняется тем, что такие изделия, изготовленные из полиэтилена низкого давления, активно используются в современном строительстве, а также для ремонтных работ. Монтаж таких труб, которые могут быть использованы для транспортировки различных сред, может осуществить даже тот, кто никогда ранее не сталкивался с необходимостью выполнения подобной процедуры.

Устройство летнего поливочного водопровода из труб ПНД

Сферы применения труб из полиэтилена низкого давления

Благодаря своим уникальным характеристикам трубы, изготовленные из ПНД, нашли широкое применение не только в капитальном строительстве, но и в бытовых условиях. Наиболее распространенными сферами применения таких труб являются:

• монтаж трубопроводов, используемых для водоснабжения строительных сооружений различного назначения;
• обустройство канализационных систем;
• защита электрических кабельных систем;
• формирование гидроизоляционного слоя для элементов теплотрасс;
• защита кабелей связи при их прокладке в открытом грунте;
• обеспечение нормального функционирования артезианских скважин;
• формирование бетонных конструкций при возведении монолитных строительных сооружений;
• монтаж систем орошения для тепличных сооружений.

Трубы ПНД имеют цветную маркировку в зависимости от назначения

Высокая популярность таких изделий обусловлена еще и тем, что соединение труб ПНД может выполняться по различным технологиям, каждая из которых обеспечивает его надежность и герметичность.

Способы соединения

Как соединить трубы ПНД? Для начала следует изучить особенности этой технологической операции. На сегодняшний день разработано много способов, позволяющих выполнять надежное соединение труб из данного материала. Все соединения, получаемые при помощи таких способов, можно разделить на два типа:

• неразъемные (создаваемые сваркой);
• разъемные (формируемые с использованием специальных соединительных деталей – фитингов).

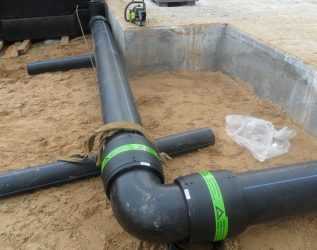

Отвод ПНД-трубы с помощью резьбового тройника

Чаще всего при применении труб, изготовленных из ПНД, используются разъемные соединения. Это объясняется следующими преимуществами соединений данного типа.

• Нет необходимости в приобретении специального сварочного оборудования или привлечении специалистов, услуги которых стоят недешево.
• Соединения данного типа можно выполнять даже в тех местах, где использование сварки не представляется возможным. В частности, металлические фитинги применяются в тех случаях, когда соединение труб, изготовленных из ПНД, необходимо выполнить под водой.
• Соединения труб, изготовленных из ПНД, выполняются очень оперативно, что нисколько не влияет на их надежность.

Разновидности фитингов для соединения труб ПНД

Что такое диэлектрическая вставка для газа: основное предназначение

Диэлектрическая вставка (муфта) представляет собой фитинг-отсекатель, который предупреждает выход из строя газового оборудования, что может быть вызвано действием блуждающего тока. Эти токи образуются в земле из-за нарушения целостности бытовой или промышленной электрической линии. Помимо этого, их источником является железнодорожная или трамвайная линия. В газопровод блуждающий ток попадает из-за разницы между сопротивлениями почвы и металлических частей, которые составляют газовую магистраль. Именно через магистраль ток попадает в бытовой газопровод.

Другой причиной возникновения блуждающего тока в газовой системе может стать некачественное заземление бытовых приборов, которые контактируют с газовой трубой. В целом можно сказать, что причин появления блуждающих токов много, а последствия от них будут только негативные. Чтобы избежать этой проблемы, используется диэлектрик для газового шланга, который врезается между газовым краном и сильфонной подводкой к газовому прибору.

Как и сильфонные шланги, вставки классифицируются по размерам, которые меняются в зависимости от диаметра резьбовой части, – 1/2, 3/4 и 1. Поэтому под любой тип гибкой сильфонной газовой подводки можно подобрать изделие соответствующего размера. Резьба у вставки может быть как наружная, так и внутренняя. И втулки, и муфты имеют одинаковые характеристики прочности и рассчитаны на давление 6 атмосфер.

Интересно знать. Диэлектрическим материалом, который используется в процессе производства втулки, является полиамид — негорючий полимер,характеризующийся значительным сопротивлением, равным примерно 5 млн ом.

Муфты диэлектрические – особые фитинги с резьбовыми торцами, монтируемые между газопроводом и потребляющим топливо прибором

Как правильно установить диэлектрик при выполнении сильфонной подводки

Согласно государственному стандарту безопасности, устанавливать диэлектрическую вставку нужно между газовым краном и сильфонной подводкой. Основные действия, которые требуется выполнить при установке втулки:

После выполнения всех действий нужно проверить место стыковки на герметичность. Для этого используется либо небольшая кисточка, либо помазок для бритья, который предварительно обильно намыливается. Мыльный раствор наносится на все стыки и подвод, после чего медленно открывается газовый кран. Если вдруг появятся даже небольшие пузырьки или пена, кран следует перекрыть и дополнительно проверить качество стыков. Использовать газовый прибор можно только при условии, что мыльный раствор не будет пузыриться. Для проверки герметичности нельзя применять ни спички, ни зажигалки, так как в случае утечки они могут стать причиной трагедии.

На свободные торцы диэлектрической муфты нужно наложить любой уплотнитель

Как выполнить безопасную газовую подводку: особенности соединения и техника безопасности

Независимо от того, какой шланг для газовой плиты будет выбран: сильфонный или любой другой вариант гибкого рукава, – подключение будет выполняться по одинаковой схеме. Перед тем как подсоединить шланг, требуется развернуть газовое устройство и осмотреть заднюю стенку изделия. На некоторых моделях газовая труба отмечается надписью «Выход». В зависимости от конфигурации изделие нужно располагать прямо либо под небольшим углом

В любом случае важно, чтобы шланг сильно не перегибался. Чтобы этого избежать, дополнительно приобретают угловые переходники, позволяющие изменить угол направления рукава. Заранее перед проведением всех работ необходимо продумать место расположения плиты и рассчитать длину шланга

Заранее перед проведением всех работ необходимо продумать место расположения плиты и рассчитать длину шланга.

Металлопластик для газа

Металлопластиковые трубы также можно использовать при подводке газа. Изнутри трубы этого типа представляют собой уже знакомый нам полиэтилен.

Благодаря тому, что металлопластиковые трубы поставляются бухтами, появляется возможность проложить достаточно протяжённый газопровод, не используя при этом большого числа соединений.

Если же трубы всё же нужно соединить, то необходимо использовать только пресс-фитинги. С их помощью можно обеспечить герметичность соединения, которое будет сохранять свои свойства в течение продолжительного времени. Однако для выполнения такого соединения потребуется специальный прибор.

teplomex.ru

Диэлектрические вставки для газа: применение и функции

Для того, чтобы блуждающий электрический ток, образующийся в газопроводе, не повредил газовые приборы, установленные в наших домах и квартирах, применяют специальные диэлектрические вставки или муфты для газа, которые устанавливаются между газовым шлангом и газовой трубой. Что такое «блуждающий ток», отчего он возникает, чем опасен и как предохранить от него газовые приборы?

Блуждающий ток появляется в земле при сбое в работе электропередающих линий, он может возникнуть из-за аварии на электрической железной дороге или трамвайных путях, при аварийном состоянии линий электропередач.

Отличие между удельным сопротивлением земли и стальными конструкциями газовых магистралей настолько велика, что ток уходит не в землю, а в эти самые металлические конструкции. Из-за того, что и бытовые, и магистральные трубопроводы изготовлены из металла, блуждающий ток попадает прямиком в нашу газовую систему.

Блуждающий ток внезапно появляется при неправильной установке газовой плиты, котла или колонки, подсоединенных к электричеству. Получается, что блуждающий ток является настоящей серьезной проблемой для безопасности не только одной отдельно взятой квартиры, но и целого многоэтажного дома.

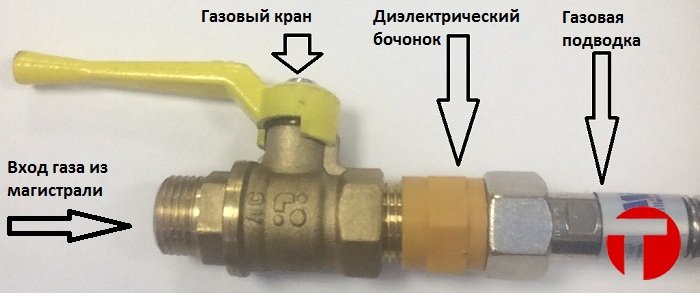

Изолирующий бочонок и сгон

1. В результате воздействия блуждающего тока ваши газовые приборы могут потерять свою работоспособность или сами стать источниками блуждающего тока.

2. Если в трубопроводе возник блуждающий ток, то во время грозы или аварийной ситуации на линии электропередач человек может получить серьезную травму с самыми тяжелыми последствиями.

3. В газопроводе в результате возникновения блуждающего тока может появиться искра, отчего возникает реальная угроза пожара, а при взрыве газовой смеси может взлететь на воздух не только одна квартира, а целый многоэтажный дом.

Диэлектрическая вставка — это далеко не чья-то прихоть, это обязанность к установке для того, кто имеет у себя в доме или в квартире газовое оборудование, подключенное к электричеству.

Именно поэтому при закладке газораспределительной трубы исполнитель работ обязан руководствоваться сводом правил (СП 42-101-2003, пункт 6,4), где говорится об обязательной установке диэлектрики, даже если трубопровод изготовлен не из металла, а, предположим, из полиэтилена.

Виды диэлектрических вставок для газа

Диэлектрические вставки для газа изготавливаются нашей промышленностью в нескольких вариантах. Их принято разделять на два основных вида:

1) изолирующие муфты, бочонки, сгоны, краны; 2) диэлектрические втулки.

Диэлектрическая муфта для газа

Диэлектрические муфты условно делятся на 3 основных вида, отличающиеся друг от друга только диаметром резьбы:

Такое деление по размеру резьбы позволяет с абсолютной точностью устанавливать муфты на любой трубопроводной системе, так как диаметры резьбы менее 1/2′ и более 1 1/4′ в нашей газопроводной системе не используются. Диэлектрические муфты не просто желательны, а обязательны при установке шлангов для газовых приборов.

Кран с изолирующей муфтой

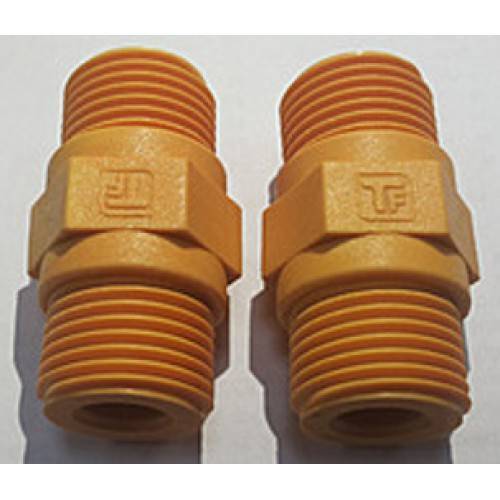

1. Бочонок («штуцер-штуцер»): оба конца имеют наружную резьбу. 2. Бочонок («гайка-штуцер»): один конец имеет внутреннюю, другой — наружную резьбу. 3. Муфта («гайка-гайка»): обе стороны со внутренней резьбой.

В отличие от муфты, втулка — это вкладыш, который не пропускает электрический ток. Устанавливается между газовой трубой и подводкой. Втулки отличаются друг от друга только своим размером, то есть размером диаметра вкладыша. Принято использовать втулки диаметром от 8 до 27 мм.

Диэлектрическая втулка для газа

— изготавливаются из негорючего материала, полиамида, обладающего очень высоким уровнем сопротивления до 5 млн Ом;

Правильная установка

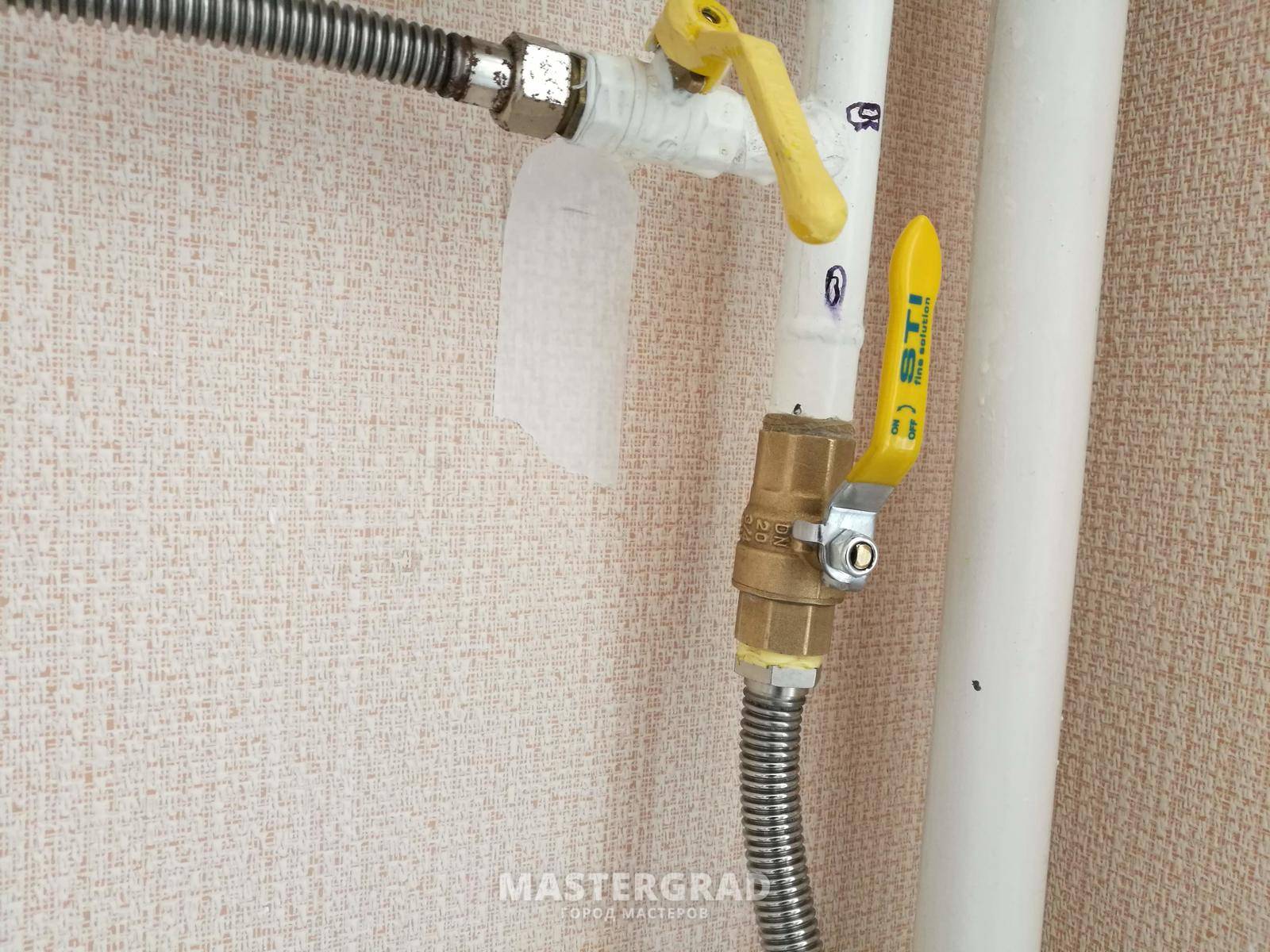

Установка диэлектрической вставки в трубу газа

Изолирующая муфта или вставка для газа должна вставляться между краном для газа и подводкой сильфонного либо другого типа. Ставить элемент необходимо с учетом требований безопасности, перед началом установки понадобится в обязательном порядке перекрыть кран и не открывать его, пока не проведут все необходимые действия по устранению возможных утечек. Монтаж должны проводить сотрудники газовой службы, имеющие соответствующую квалификацию и допуск к работам такого типа. Во время установки понадобится:

1. Подготовить пару разводных ключей, один из них предназначен для удерживания корпуса от вентиля, вторым нужно скрутить гайку от подводки, соединяющей трубку с прибором, работающим на газовом топливе.

2. Установить на торцы вставки уплотнитель любого типа, например, полимерный, затем поставить диэлектрик внутрь газопровода ручным способом.

3. Удерживая вентиль при помощи одного ключа, закрутить вторым муфту либо втулку до упора, в процессе установки нужно следить за тем, чтобы случайно не сорвать резьбовое покрытие и не повредить корпус элемента.
4. Прикрутить гайку от шланга сильфонного типа к другой части муфты, одновременно придерживая вставку разводным ключом, после максимально плотно стянуть соединительные части.

Когда диэлектрик стандартный газовый будет установлен, понадобится проверить участки стыковки на уровень герметичности. Для этой цели используют маленькую кисть или помазок, который тщательно намыливают. Мыльный раствор нужно нанести на каждый подвод, а также стык, затем медленно открыть кран для подачи газа. При наличии пены либо пузырьков кран перекрывают и заново осматривают участки стыков. Пользоваться газовым агрегатом возможно только после того, как в растворе перестанут образовываться пузырьки. Проверку герметичности ни в коем случае не выполняют с помощью спичек либо зажигалки, при наличии утечки огонь может стать причиной взрыва газа.

Подключение оборудования к газовой трубе с использованием диэлектрической вставки

Монтаж газовых агрегатов и дополнительных комплектующих проводится с особенной точностью, поскольку от правильности подсоединения деталей напрямую зависит безопасность жильцов строения. Шланги монтируются по принципу открытой установки, рукава не стоит прятать или прикрывать мебелью либо бытовой техникой, сам элемент, а также диэлектрическая втулка либо муфта для газа должны монтироваться с наружной части. Для подсоединения оборудования не применяют слишком длинные или укороченные шланги, поскольку из-за давления эта деталь может стать более короткой, помимо этого ее запрещено растягивать. Рукав может провисать после стыковки с трубой, но нельзя допускать его скруток и перегибов.

Устанавливая диэлектрический переходник для бытового газа, нужно отслеживать, чтобы на шланг не попадал пар или вода, способные провоцировать окисление металлических частей. Варочные поверхности ставят в стороне от труб газопровода, при наличии нетипичной резьбы в плитах и остальном оборудовании для подсоединения применяют переходники.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

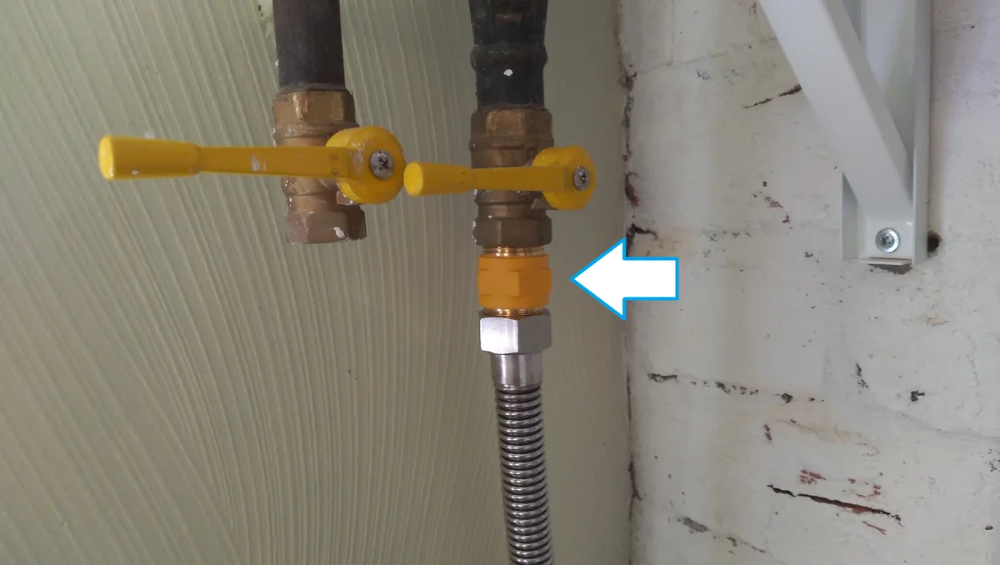

Как установить муфту – действуем внимательно

Пункт 6.4 свода правил СП 42-101-2003 указывает на то, что МД и ВД должны монтироваться между газораспределительным краном и потребляющим прибором, поэтому при монтаже диэлектрических отсекателей используется следующая последовательность действий:

• Перекрываем вентиль на металлической трубе, подающей газ к плите, котлу или колонке. При этом горелки приборов лучше оставить открытыми, чтобы выгорел газ в подводе.
• Удерживая первым разводным ключом корпус вентиля, аккуратно скручиваем вторым ключом гайку подвода – гибкого трубопровода (шланга), соединяющего запорный узел с патрубком газоприемника котла, плиты или колонки. Использование пары ключей в данном случае обязательно, поскольку гайка подвода может «прикипеть» к штуцеру или патрубку вентиля и передать ему крутящий момент, после чего в комнату хлынет газ, а перекрыть его подачу можно будет только вентилем уличного редуктора.
• Навинчиваем на свободные торцы муфты ФУМ (полимерный уплотнитель) и вкручиваем ее в вентиль газопровода руками. Далее берем те же два ключа и, придерживая корпус вентиля, ввинчиваем муфту до упора. Постарайтесь не переусердствовать на этом этапе, поскольку излишнее усилие приведет к деформации корпуса вентиля и утечке газа.
• Навинчиваем на свободный торец муфты гайку подвода к прибору, потребляющему газ, контролируя свое усилие и придерживая фитинг одним из разводных ключей.
• Далее необходимо проверить герметичность полученного соединения. Для этого нужно приобрести помазок для бритья и, тщательно намылив его, обработать все стыки вентиля, муфты и подвода. После этого вы открываете вентиль и наблюдаете за пеной на стыках. Если вы не увидели пузыри – стыки закручены герметично, и ваш газопровод готов к безопасной эксплуатации.

Внимание: использование спичек или зажигалок вместо мыльной пены при тестировании герметичности стыков категорически запрещается. Вы можете не успеть среагировать и перекрыть газ, спровоцировав серьезный пожар

А при сильной утечке вас может охватить паника – вид пылающего вентиля выводил из равновесия даже самых хладнокровных мастеров

А при сильной утечке вас может охватить паника – вид пылающего вентиля выводил из равновесия даже самых хладнокровных мастеров

Поэтому лучшим тестером на герметичность является мыльная пена

А при сильной утечке вас может охватить паника – вид пылающего вентиля выводил из равновесия даже самых хладнокровных мастеров. Поэтому лучшим тестером на герметичность является мыльная пена.

Диэлектрическая муфта для газа обеспечивает безопасность в жилых помещениях, и сохраняет жизнь людям.

Оборудование, работающее на природном газе, подключено к источникам электроэнергии. Чтобы не произошло несчастного случая при попадании электрического тока на газопроводную сеть, следует смонтировать защитную вставку на газовых приборах.

Выбор подводки и муфты

Сильфонную подводку лучше выбирать с покрытием желтым изолятором. Хозяйкам легче отмывать такую подводку от пыли и кухонной копоти. Одновременно изолятор защитит от протекания тока при касании оголённых клемм приборов под напряжением или токопроводящего корпуса прибора.

Конечно, можно было бы поставить недорогой резиновый шланг. Но резина имеет свойство стареть, терять эластичность, на резиновом шланге появляются микротрещины — места утечки газа.

Диэлектрические муфты для газа защитят от протекания тока по любому шлангу. Эти детали проходят проверку на пробой током частотой 50 Герц и напряжением 3,75 кВ в течение 6 и более секунд. При подаче напряжения один киловольт электрическое сопротивление составляет 5 мегаОм. Вставки выдерживают перепад температур от -60 до +100 градусов. Изготовители изолятора гарантируют срок службы не менее 20 лет.

Установив диэлектрическую муфту для газа, уходя из дома по делам или принимая ванну, читатель будет уверен в безопасности жилья, близких людей и соседей. Диэлектрический изолятор — защита от прожига подводки, последующей утечки газа и неизбежного взрыва.

Вставка диэлектрическая (или -неразъемное соединение, препятствующее распространению токов утечки. Диэлектрическая вставка также защищает электронные компоненты (например, блоки управления) и электрические цепи (например, систему электроподжига, подсветку) газопотребляющего оборудования от губительного воздействия блуждающих токов. Вставка устанавливается между газовым краном и газовой подводкой. Безусловно, от блуждающих токов может пострадать и газовый счётчик

И, что немаловажно, вставка изолирующая исключает возможное нагревание и даже искрение металлической подводки для газа в результате скапливания на ней электрического потенциала. Причин возникновения блуждающих токов, или токов утечки, несколько. Главными из них являются: -Повреждение изолятора на газовой магистрали

Главными из них являются: -Повреждение изолятора на газовой магистрали

На стальные трубы магистральных газовых трубопроводов для предотвращения коррозии специально подаётся небольшой электрический потенциал, который должен гаситься на входе в многоквартирный дом или на выходе с газораспределительного узла в непосредственной близости от отвода к индивидуальному дому. Для этих целей используется специальная магистральная вставка диэлектрическая. В случае её разрушения либо отсутствия, электрический потенциал беспрепятственно проникает во внутридомовой и внутриквартирный газопроводы. -Отсутствие электрического заземления, неисправность электропроводки и локальных электрических цепей. Современные приборы-потребители газа (газовые котлы и водонагреватели, плиты, духовые шкафы и т.п.) зачастую напичканы электроникой и локальными электрическими цепями. Это и электронные модули управления, и электроподжиг, и таймеры, и системы подсветки, и т.п. В случае отсутствия необходимого электрического заземления, равно как и при попадании электричества на металлический корпус оборудования по причине неисправности локальных электроцепей (так называемого пробоя на массу), такое оборудование само становится источником возникновения вредоносных токов. -Незаконное заземление электрических приборов на газовые стальные трубы. Часто ваши соседи, поручившие работу по подключению тех или иных электроприборов «умельцам», пребывают в счастливом неведении относительно факта заземления их (соседских) электроприборов на газовую трубу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Присоединительные размеры изолирующей вставки: 1/2″, 3/4″; Вариант исполнения: штуцер-штуцер; Материал металлических частей: латунь CW614N по EN12165, аналог латуни сантехнической ЛС59-1 по ГОСТ 15527; Диэлектрик: Полиамид по ГОСТ 14202-69 с категорией стойкости к горению ПВ-0 по ГОСТ 28157-89; Номинальное давление PN=6 Bar (или около 6 атм). Для справки: согласно СНИП 2.04.08-87, во внутридомовых и внутриквартирных газопроводах нормальным считается давление газа до 0,03 атм; Таблица перевода единиц давления доступна на нашем сайте . Электрическое сопротивление: более 5 МОм при U=1000В; Диапазон рабочих температур: от -60 до +100 град. по Цельсию.

Использование вставки изолирующей регламентировано Письмом МОСГАЗа №01-21/425 от 26.12.2008г: «…При подключении газовых плит на гибкую подводку предусмотреть вставку диэлектрическую.»

Вставка диэлектрическая:

Необходимость монтажа изолирующих соединений для газопровода

Высокую опасность для оборудования, персонала и самого газопровода представляют собой блуждающие токи. Основная проблема в том, что участок газопровода, подверженный воздействию блуждающих токов, заранее вычислить невозможно или крайне сложно. Такие воздействия создают предпосылки для возникновения разрушительных процессов и нарушают работу контрольно-измерительных приборов.

Разделить участки между собой и исключить появление электрохимической коррозии позволяет изолирующее соединение (ИС) для газопровода. Оно обеспечивает разрывы гальванического соединения секций газопровода и устраняет возможность инициирования коррозийных процессов.

Схема изолирующего соединения на газопроводе

ИС отсекают от общей ветки заземленные участки, контактирующие со смежным оборудованием или конструкционными элементами. ИС газопровода увеличивает сопротивление между секциями до значений, исключающих дальнейшее распространение токов по длине газопровода.

Чаще всего защитное устройство имеет вид фланцевых соединений, снабженных диэлектрической прокладкой.

Допускается использовать только узлы, изготовленные на специализированных предприятиях и имеющие соответствующие сертификаты.

Следует учитывать, что использование изолирующего соединения является обязательным пунктом технического регламента, нарушение которого влечет за собой различные последствия вплоть до уголовного преследования.

Какие бывают изолирующие соединения

Чаще всего используют следующие виды изоляции:

• фланцевые;
• неразъемные;
• изолирующие кольца из паронита.

Виды изолирующих соединения

Наиболее распространенным типом является изолирующее фланцевое соединение. Устройство такого узла довольно просто и надежно. Оно состоит не из 2 фланцев, как обычно, а из трех — имеется средний промежуточный фланец 16-20 мм толщиной.

Схема изолирующего фланцевого соединения

Между фланцами устанавливаются изолирующие кольца из паронита, которые, во избежание пропитывания водой и утери диэлектрических свойств, покрываются специальным бакелитовым лаком.

Стяжка производится стальными шпильками, установленными во фторопластовые диэлектрические разрезные втулки. Более современным вариантом изоляции являются неразъемные соединения, такие, как изолирующая муфта.

Совет

Они представлены в различных конструкционных вариантах, разных размерах, но имеют общие специфические качества.

Наиболее важным из них следует считать высокую долговечность таких ИС. Они не нуждаются в обслуживании, не изменяют своих свойств со временем, тогда как изолирующее фланцевое соединение понемногу теряет диэлектрические свойства и требует восстановительных работ.

Условия применения ИС

ИС газопровода используются согласно плану электрозащиты и устанавливаются с соблюдением всех мер безопасности. При этом защита не должна оказывать вредное влияние на смежные сооружения: необходимо исключить образование электрохимической коррозии на смежных элементах системы, ранее не требовавших защиты.

Оптимальными точками установки ИС газопровода являются места:

• Вход или выход из земли.
• Вход или выход из газораспределительного пункта.
• Ввод на промышленный объект (предприятие).
• Ввод в здание с возможностью контакта с заземленными элементами.
• Ввод газопровода в объект, который является источником блуждающих токов.
• На разветвлениях газопроводов ИС устанавливается для каждого отвода.

Применение ИС запрещено на открытых секциях, установленных под балконами или дверными проемами. В колодцах защита шунтируется разъемной электроперемычкой. На надземных участках газопроводов необходима установка изолирующих соединений на вводах в здания, на опорах, эстакадах или мостах. Применение изоляции позволяет снизить плотность тока электрохимической защиты в 1,5–2 раза.

Правила монтажа

Сборка узлов защиты производится в заводских условиях. При установке узла на действующий газопровод в обязательном порядке должны соблюдаться все требования безопасности и технические правила работ с газовыми установками.

Изолирующая вставка

Готовый узел проверяется на сопротивление и герметичность в лаборатории, о чем делается соответствующая запись.

Монтаж осуществляется сварным способом, после чего производится проверка качества электрического разъединения секций.

Готовое соединение изолируется от возможного контакта с землей или конструкционными элементами при помощи фартуков, коробов или подобных им средств.

Прием изолирующего соединения в эксплуатацию оформляется соответствующей записью в журнале и справкой.

Разновидности диэлектрических отсекателей муфты и втулки

Товарную номенклатуру отсекателей блуждающих токов для газораспределительных систем как правило делят на две группы, в которые входят:

Стоит ли устанавливать вариатор угла опережения зажигания? ГБО 2. ГБО 4

• Муфты диэлектрические (МД) – особенные соединители с резьбовыми торцами, устанавливаемые между газопроводом и потребляющим голубое горючее прибором.
• Втулки диэлектрические (ВД) – не проводящие ток вкладыши, ставящиеся в месте разборного сопряжения компонентов газопровода.

Со своей стороны ассортимент муфт делится на 4-ре типоразмера, если исходить из диаметров резьбовой части: ?, ?, 1, 1 ?. Аналогичный комплект позволяет охватить все разновидности арматуры трубопроводной, применяемой в газопроводах, потому как диаметры менее ? дюйма и более дюйма с четвертью в подобных системах не используются. Более того, номенклатуру муфт можно поделить по особенностям конструкции этого соединителя, выделив 3 группы: МД резьба/резьба, МД резьба/гайка, МД гайка/гайка. Ведь резьба у этого соединителя может быть нарезана как с наружной стороны, так и в середине торцевой части.

Диэлектрические муфты обязательны для шлангов газовых приборов

Ассортимент диэлектрических втулок делится только, если исходить из их геометрических размеров – по диаметру вкладыша. В данном случае мы дело имеем с 11 типоразмерами и диаметрами от 8 до 27 миллиметров. При этом и муфты, и втулки владеют одинаковым прочностным запасом. Рабочее давление той и остальной разновидности отсекателей равно 0,6 МПа (около 6 атмосфер), а максимальное – 50 МПа (493 атмосферы). В качестве диэлектрика в обоих случаях применяется почти что негорючий полимерный материал – полиамид, обладающий большим сопротивлением (около 5 миллионов Ом).

Виды диэлектрических отсекателей

Рассмотрим более детально виды диэлектрических отсекателей.

В быту применяют два варианта диэлектриков для газового шланга либо трубы: простые втулки, напоминающие вкладыши, и муфты с резьбой. Рассмотрим , чем отличаются вставки и выберем лучшее решение для собственными силамиго монтажа.

Вариант #1 – втулки

Сразу скажем, что для установки газовой плиты либо монтажа колонки втулки вам не потребуются, так как они имеют не очень много другое предназначение. Задача та же самая – защитить от блуждающих токов.

Но их монтируют там, где есть фланцевые соединения и используются болты. Проще если говорить, втулки применяют для электроизоляции фланцевых крепежных элементов.

Диэлектрические вставки изготавливают из полиамида ПА-6. Они отличаются стойкостью к внешним воздействиям и длительным сроком эксплуатации.

_

Эксплуатация — стадия жизненного цикла объекта, на которой реализуется, поддерживается и восстанавливается его качество (работоспособное состояние). (ГОСТ Р 51617-2000)

Технические характеристики газовых втулок:

• эластичность и высокая степень примыкания к металлическим элементам;
• способность выдерживать многократные знакопеременные нагрузки.
• морозостойкость – выдерживают низкие температуры до -60 °С;
• бензо- и маслостойкость при температурах до +120 °С;

Изделия маркируются по диаметру в мм, к примеру говоря, от М 8 до М 24. Там же можно уточнить высоту буртика и длину втулок. Диаметры подходящих фланцев, болтов, шайб производитель указывает в специальных таблицах.

Вариант #2 – муфты

Поэтому нередко монтажниками так и называются – муфты, универсальные изолирующие вставки для газовых труб присоединяются муфтовым методом. Они отличаются видом резьбы, диаметром, материалом изготовления, внешним оформлением, но выполняют все ту же функцию – отсекают токи, образующиеся на газовой трубе, от оборудования.

Вставки изготавливают в заводских условиях в соответствии с ГОСТ либо ТУ. Их производят в специальных пресс-формах автоматическим способом, используя шнековую экструзию двух материалов: металла для резьбовых патрубков, изоляционного полимера. Полимерный материал соответствует требованиям ГОСТ 28157-89.

_

Материал —  любые ингредиенты, сырье, составные элементы, части и т. п., используемые для изготовления продукта.

Изделия предназначены для эксплуатации при рабочем давлении 0,6 МПа, критическим считается показатель 1,2 МПа. Рабочая температура в среднем – от -20 °С до +80 °С.

В продаже можно найти изделия и с черной полиамидной частью, по ГОСТ 14202-69 вставки для газа относятся к 4 группе (горючие газы) и маркируются желтым цветом.

Лучше приобретать продукцию известных брендов, а не китайские подделки, и выбирать изделия, опираясь на следующие критерии:

• подходящие технические характеристики – сопротивление не менее 5 Ом при резком повышении напряжения до 1000 В.
• пожаробезопасность – резьбовые металлические элементы не горят, а пластиковые не поддерживают горения;
• износостойкость и долговечность – качественные детали изготовлены из латуни и имеют 20-летний срок эксплуатации;

_

Горение — экзотермическая реакция, протекающая в условиях ее прогрессивного самоускорения. (ГОСТ 12.1.044-89)

Долговечность — характеристика (параметр) изделий, определяющая их способность сохранять эксплуатационные качества в течение заданного срока, подтвержденная результатами лабораторных испытаний и выражаемая в условных годах эксплуатации (срока службы). (ГОСТ 23166-99); — жилищно-коммунальное хозяйство свойство оборудования и тепловых сетей сохранять работоспособность до наступления предельного состояния при установленной системе технического обслуживания и ремонта. (МДС 41-6.2000)

Лучшее место для установки муфты – между газовым краном и гибкой подводкой.

Способ присоединения – резьбовой, происходит накручиванием устройства на трубу. Штуцеры могут иметь как наружную, так и внутреннюю резьбу.

_

Устройство — совокупность элементов, представляющая единую конструкцию (многоконтактное реле, набор транзисторов, плата, блок, шкаф, механизм, разделительная панель и т.п.). Устройство может не иметь в изделии определенного функционального назначения. (ГОСТ 2.701-84)

Перед покупкой диэлектрика нужно уточнить диаметр газовой трубы, а также подобрать гибкую подводку подходящую по размерам.Поэтому не забудьте проверить комплектацию, иногда шланги для подключения продаются вместе с оборудованием.

Постоянно находится под контролем газовой службы, которая проводит осмотры оборудования ежегодно, изолятор для газа устанавливается надолго и не потребует обслуживания.
