Зачем расширительный бачок в настенном котле Baxi
В газовом котле Baxi Eco Four 24 встроен расширительный бак объемом 6 литров. Исходя из общего объема системы, можно узнать, нужен ли расширительный бачок.
Произвести расчет не сложно, так как объем заполнения радиаторов и котла есть в характеристиках. Если известные диаметр и суммарная длина, то можно рассчитать объем заполнения трубопроводов.
Если вода нагревается до 80 градусов, то объем увеличится примерно на 5%. Таким образом, необходимо иметь расширительный бак с объемом 8% от всего объема системы при заполнении водой, а также 12% — при использовании антифриза в качестве носителя тепла. Встроенного расширительного бачка будет достаточно для отопительной системы объемом не более 75 литров при применении воды, а при использовании антифриза – до 50 литров.
Данные значения являются приблизительными. При выборе объема расширительного бака следует производить расчеты для определенной системы или воспользоваться советами производителя.
Во многих случаях достаточно встроенного бака в газовых котлах Baxi. При необходимости подбирается дополнительный бак при проектировании системы.
Преимущества от циркуляционного насоса
Включение в состав отопительной системы такого прибора имеет следующие плюсы:
- В роли теплоносителя допускается использовать как воду, так и антифриз. При этом гарантировано не произойдёт промерзания всей системы.
- Благодаря тому, что циркулирующая жидкость перемещается с увеличенной скоростью, она не успевает остыть. При этом водогрейный котёл будет работать в среднем щадящем режиме.
- Такая отопительная система не перестаёт функционировать и в межсезонный период, когда снижается температурный режим теплоносителя. Фото 1. Циркуляционный насос модели UPS 25-60, материал — чугун, , Дания.
- Протяжённость отопительного контура определяется исключительно параметром мощности циркуляционного насоса и техническими характеристиками дополнительных приборов системы.
- Соединение радиаторов производится как по однотрубной, так и по двухтрубной схеме.

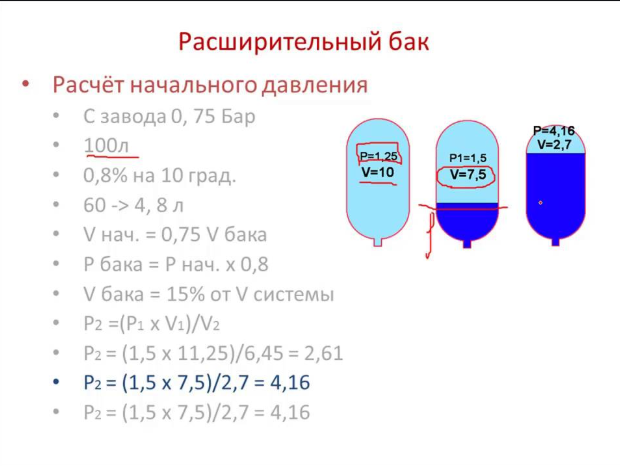

Расчет объема расширительного бака
Обеспечить стабильную работу системы отопления несложно, главное правильно подобрать объем компенсационного резервуара. Расчет объема экспанзомата должен производиться с учетом самого интенсивного режима работы газового котла. При первых запусках отопления температура воздуха еще не очень низкая, поэтому оборудование будет работать со средней нагрузкой. С приходом морозов вода прогревается сильнее и ее количество увеличивается, требуя больше дополнительного места.
Рекомендуется подбирать бак вместительностью не менее 10-12% от всего количества жидкости в системе отопления. Иначе бачок может не справиться с нагрузкой
Самостоятельно рассчитать точную вместительность расширительного бака можно. Для этого сначала определяют количество теплоносителя во всей системе отопления.
Способы расчета объема воды в системе отопления:
Полностью слить теплоноситель из труб в ведра или другую емкость, чтобы можно было посчитать литраж.
Залить воду в трубы через водосчетчик.
Суммируют объемы: вместительность котла, количество жидкости в радиаторах и трубах.
Расчет по мощности котла — мощность установленного котла умножают на 15. То есть, для котла 25 кВт нужно будет 375 литров воды (25*15).
После того, как количество теплоносителя посчитано (пример: 25 кВт*15=375 литров воды), рассчитывают объем расширительного бака.
Методов много, но не все они точные и количество воды, вмещающейся в систему отопления может быть значительно больше. Поэтому объем расширительного бака всегда подбирается с небольшим запасом
Методики вычисления довольно сложные. Для одноэтажных домов используют следующую формулу:
Объём расширительного бака = (V*E)/D,
Где
- D – показатель эффективности бака;
- Е – коэффициент расширения жидкости (для воды – 0,0359);
- V – количество воды в системе.
Показатель эффективности бака получаем по формуле:
D = (Pmax—Ps)/(Pmax +1),
Где
- Ps=0,5 бар – это показатель давления зарядки расширительной емкости;
- Pmax — максимальное давление отопительной системы, в среднем 2,5 бар.
- D = (2,5-0,5)/(2,5 +1)=0,57.
Для системы с мощностью котла 25 кВт потребуется расширительный бак объемом: (375*0,0359)/0,57=23,61 л.
И хотя в двухконтурном газовом котле уже имеется встроенный резервуар на 6-8 л, но, глядя на результаты расчетов, понимаем, что стабильного функционирования системы отопления без монтажа дополнительного расширительного бака не получится.
Нормативные значения давления в системе отопления
Поддержание рабочего давления в контуре отопления позволяет снизить уровень тепловых потерь. Это возможно за счет того, что проходящий по трубопроводу теплоноситель при грамотно подобранной величине давления практически не успевает остыть. Для правильной настройки системы нужно знать, сколько атмосфер в отоплении конкретного типа.
Разным типам отопительных систем свойственны свои нормативные показатели давления:
- Отопление многоэтажного дома. Для отопительных систем многоквартирных домов характерно высокое значение статического напора, причем его величина напрямую зависит от высоты самого здания. В 9-этажных домах норма давления составляет около 5-7 атмосфер, а в домах с количеством этажей более 12 – от 7 до 10 атмосфер. Давление в подающем контуре всегда составляет около 12 атмосфер. Чтобы такая система могла работать, ее нужно оснащать мощным насосом с сухим ротором.
- Отопление частного дома. В открытой отопительной системе атмосфера и сама система объединены посредством расширительного бака. Даже если систему укомплектовать циркуляционным насосом, давление в системе отопления частного дома все равно будет совпадать с наружным, поэтому показатель манометра будет постоянно показывать 0 бар.
- Закрытое отопление частного дома. Давление в закрытой системе отопления частного дома имеет несколько иные характеристики. Во-первых, в такой системе увеличивается статическое давление, повышающее эффективность работы конструкции, а во-вторых, полностью исключается возможность контакта с воздухом. Чтобы рассчитать статический напор в такой системе, нужно умножить на 0,1 расстояние между самой верхней и самой нижней точкой контура. К полученному значению прибавляется 1,5 бар, и результат расчета покажет величину рабочего давления в отопительной системе.
В подавляющем большинстве случаев норма давления в газовом котле закрытого контура составляет около 1,5-2 атмосфер. Существенное превышение этого показателя многократно повышает риск выхода системы из строя – например, может произойти разгерметизация трубопровода или же повреждение отопительного оборудования.
Конечно, большая величина давления повышает эффективность работы отопления, но перед тем, как рассчитать давление в системе отопления, нужно учесть технические особенности конкретного отопительного оборудования. Отдельные модели котлов рассчитаны на давление не более 3 бар, но стандартные изделия могут эффективно работать только при давлении в 2 бар. При настройке отопления нужно сделать все так, чтобы в неактивной системе давление было ниже рабочего на 0,5 бар – этот запас обеспечит стабильную работу оборудования после его запуска (подробнее: «Какое должно быть рабочее давление в системе отопления частного дома – нормы, правила, ограничения»).
Для квартир эта информация неактуальна – измерять или регулировать давление отопления в таких случаях попросту невозможно. Все, что можно сделать – это выбрать радиаторы и диаметры труб в собственном трубопроводе. Например, чугунные радиаторы использовать нежелательно, поскольку при давлении свыше 6 бар они выходят из строя – а настолько низкое давление в системе отопления многоквартирного дома практически не встречается. Трубы с чрезмерно высокой пропускной способностью, в свою очередь, приведут к снижению давления во всем контуре.
Величина давления также напрямую зависит от температуры теплоносителя. В любую отопительную систему заливается определенный объем теплоносителя, при котором давление получается минимальным. Когда система выходит на рабочий режим, давление поднимается – т.е. регулировка нагрева воды позволяет также контролировать напор в трубопроводе.
Для отопительных систем всегда целесообразно использовать расширительные бачки (гидроаккумуляторы). Такие устройства принимают в себя излишки теплоносителя, тем самым не позволяя давлению достичь критического уровня. Чтобы система была максимально надежной, стоит также дополнить ее предохранительным клапаном, который в случае переполнения бака или превышении давления в контуре свыше 3 атмосфер обеспечит автоматический сброс лишней воды.
Для чего нужен расширительный бак?
В процессе нагрева вода имеет свойство расширяться – при повышении температуры увеличивается объем жидкости. В контуре отопительной системы начинает расти давление, которое разрушительно может воздействовать на газовое оборудование и целостность труб.
Расширительный бак (экспанзомат) выполняет функцию дополнительного резервуара, в который давлением выдавливает образовавшиеся в результате нагрева излишки воды. Когда жидкость остывает и давление стабилизируется, она по трубам возвращается обратно в систему.
Расширительный бак выполняет функцию защитного буфера, он гасит гидроудары, которые постоянно образуются в системе отопления из-за частого включения и выключения насоса, а также исключает вероятность возникновения воздушных пробок.
Чтобы уменьшить вероятность образования воздушных пробок и не допустить повреждения газового котла гидроударом, расширительный бачок следует монтировать перед теплогенератором, на обратке
Существует два разных варианта исполнения демпферных емкостей: открытые и закрытые типы. Они отличаются не только конструкцией, но и способом, а также местом монтажа. Рассмотрим особенности каждого из этих типов подробнее.
Расширительный бак открытого исполнения
Бачок открытого типа монтируют в верхней точке системы отопления. Изготавливаются емкости из стали. Чаще всего они имеют прямоугольную или цилиндрическую форму исполнения.
Обычно устанавливают такие расширительные баки на чердаке или мансарде. Возможен монтаж под крышей
Обязательно нужно уделить внимание теплоизоляции конструкции
В структуре емкости открытого типа имеется несколько отводов: для ввода воды, отвода остывшей жидкости, подвод контрольной трубы, а также выводная трубка для отвода теплоносителя в канализацию. Подробнее об устройстве и видах бака открытого типа мы писали в другой нашей статье.
Функции бака открытого типа:
- контролирует уровень теплоносителя в контуре отопления;
- если в системе температурный режим понизился, он компенсирует объем теплоносителя;
- когда меняется давление в системе, бак выполняет функцию буферной зоны;
- излишки теплоносителя удаляет из системы в канализацию;
- выводит воздух из контура.
Несмотря на функциональность открытых расширительных баков, они уже практически не используются. Поскольку имеют множество недостатков, например, большой размер емкости, склонность к коррозии. Их установка производится в системы отопления, которые работают только с естественной циркуляцией воды.
Экспанзомат закрытого типа
В системах отопления с закрытым контуром обычно монтируется расширительный бак мембранного типа, он оптимально подходит для любого типа газового котла и обладает большим количеством преимуществ.
Экспанзомат – это герметическая емкость, которая посредине разделена эластичной мембраной. В первой половине будут размещаться излишки воды, а во второй – обычный воздух или азот.
Закрытые расширительные баки для отопления, как правило, окрашены в красный цвет. Внутри бачка расположена мембрана, она выполнена из резины. Необходимый элемент для поддержания давления в расширительном бачке
Компенсационные баки с мембраной могут выпускаться в виде полусферы или в форме баллона. Что вполне подходит для использования в системе отопления с газовым котлом. Рекомендуем детальнее ознакомиться с особенностями монтажа баков закрытого типа.
Достоинства мембранных типов бачков:
- простота самостоятельной установки;
- устойчивость к коррозии;
- работа без регулярной доливки теплоносителя;
- отсутствие контакта воды с воздушной средой;
- работоспособность в условиях повышенной нагрузки;
- герметичность.
Газовое навесное оборудование обычно комплектуется расширительным баком. Но не всегда дополнительный резервуар с завода настроен правильно и может сразу же включатся в работу отопления.
Установка максимальных показателей
Нормативы максимального давления в отопительной системе устанавливаются с учётом характеристик используемого оборудования и труб.
Например, для радиаторов применимы такие пределы: чугунные батареи — до 6 атм., пластиковые 2—4 атм. Слабыми местами считаются стыки элементов отопительной системы.
Установка максимальных показателей производится в следующей последовательности:
- Опрессовка системы. Контур заполняется водой под давлением, превышающим рабочее значение в 2—2,5 раза. Во время проведения опрессовки контролируется изменение по манометру.
- Проверка герметичности. Тестирование осуществляется в 2 этапа — холодное и горячее испытание. На первом этапе система заполняется холодной водой с минимальным рабочим давлением. В таком состоянии она выдерживается 2 ч. Если за это время показатели снизились не более чем на 0,2 атм., то можно говорить о хорошей герметичности. На втором этапе отопительный котёл включается на полную мощность и магистраль заполняют горячим теплоносителем с максимальным рабочим давлением. Изменение параметра контролируется манометром.
- Установка рабочего давления. После завершения тестирования с помощью клапана сбрасывается избыточное давление, и устанавливается рабочее значение.
Тестирование системы на максимальных показателях помогает выявить проблемные места, в т. ч. утечки. Все нарушения сразу устраняют. Нельзя начинать эксплуатацию системы без устранения слабых мест.

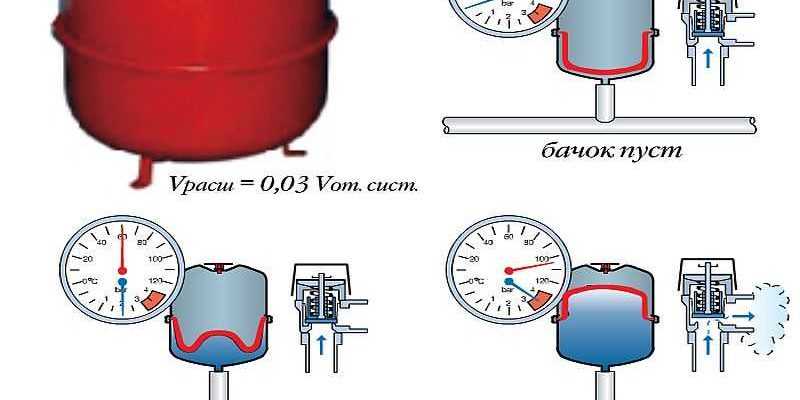

Устройство и принцип действия
Все виды расширительных баков имеют одинаковое устройство. Внутри металлического корпуса находится два завальцованных отсека. С одной стороны расположен ниппель, а с другой — горловина для подсоединения к трубопроводу. Внутри корпуса находится диафрагма. В пустой емкости она будет занимать большую часть объема, в то время как остальное пространство заполняется воздухом.
Во время работы системы теплоноситель нагревается, увеличивается в объеме, и его излишки поступают в полость между корпусом и диафрагмой. При понижении температуры воды в системе ее объем уменьшается, и закачанный воздух выдавливает ее обратно в трубопровод.
Перепады в системе и настройка
Если все подобрано правильно, то перепадов в системе не возникает. Поэтому столкнувшись с этой проблемой нужно искать причину:
- неправильно подобранный объем;
- прорыв мембраны;
- неисправность ниппеля;
- неправильная установка.
Все ремонтные работы выполняются только после того, как бачок будет снят с контура. Настройка может быть проведена, если в бачке не будет жидкости. Поэтому ее нужно оттуда удалить. Для этого нужно накачать его. Когда жидкости не останется, воздух надо стравить. После этого при помощи насоса с манометром закачать воздух в бак до необходимого уровня. Если нет насоса с манометром, можно использовать ручной манометр. Так как проверить давление в расширительном бачке отопления без него не получиться, придется все же приобрести. Убедившись в правильности настройки, можно устанавливать бак обратно на контур.
Если настройка выполнена неправильно, то в отоплении будут следующие проблемы:
- повышение давления в системе отопления и расширительном баке;
- аварийные выбросы теплоносителя и, соответственно, необходимость в постоянной подпитке;
- спад показаний манометра до критически низкого уровня, при котором не может включиться котел.
В продаже много моделей, у которых нет возможности регулирования количество газа в воздушной камере бака. Конечно, лучше такой не покупать, но их низкая цена часто играет решающую роль. Со слов пользователей сети, известны случаи, когда просто нет вариантов выбора, только дешевые без ниппеля, не хочешь не бери.
Различные факторы, влияющие на давление в расширительном бачке
Расширительный бачок играет важную роль в обеспечении правильного давления в системе отопления двухконтурного котла. Он принимает воздух и воду, расширяясь при нагреве, что позволяет компенсировать изменение объема жидкости в системе.
Оптимальное давление в расширительном бачке зависит от нескольких факторов:
1. Температура воды в системе: при нагреве вода расширяется и создает дополнительное давление. Чем выше температура в системе, тем выше будет давление в расширительном бачке
Поэтому важно правильно выбрать объем и настройки бачка, исходя из расчета рабочей температуры отопительной системы
2. Емкость расширительного бачка: чем больше емкость бачка, тем больше в нем может накопиться давление. Но при этом необходимо учесть особенности конкретной системы отопления и объем жидкости, которую она вмещает. Стандартным считается бачок с емкостью 8-12% от объема системы отопления.
3. Состояние закрытия и давления воды в системе: для поддержания оптимального давления в расширительном бачке необходимо регулярно проверять состояние элементов системы, включая клапаны, мембрану бачка и уровень давления в системе. Засорение или повреждение этих элементов могут привести к нарушению баланса давления.
Важно понимать, что оптимальное давление в расширительном бачке является условием для стабильной работы системы отопления. Оно зависит от многих факторов и требует регулярного наблюдения и обслуживания
Таким образом, рекомендуется проводить систематическую проверку и регулировку давления в расширительном бачке для поддержания надежности и эффективности отопительной системы.
Принцип работы расширительного бака
Для организации эффективного отопления требуется, чтобы система была заполнена теплоносителем. При нагреве жидкости до высокой температуры ее объем увеличивается, и ее излишки сбрасываются в расширительный бак. В разных отопительных системах требования, предъявляемые к нему, отличаются. Например, при естественном движении теплоносителя в качестве расширительного бачка достаточно установить металлическую емкость нужного размера.
В систему с принудительной циркуляцией включают герметичный бак заводского изготовления. Он представляет собой емкость, разделенную на две части эластичной мембраной. Она изготавливается из специальной резины, которая должна быть достаточно прочной. Одна часть бака заполнена воздухом или водой, другая предназначена для попадания излишек жидкости.
Обратите внимание! Если в отопительную систему не включен расширительный бак, то при нагревании вода увеличится и может просто разорвать трубопровод или котел. Расширительные емкости отличаются по объему
При выборе данного элемента следует ориентироваться на то, что бачок должен принять не меньше 10% от массы теплоносителя
Желательно покупать емкость с небольшим запасом
При выборе данного элемента следует ориентироваться на то, что бачок должен принять не меньше 10% от массы теплоносителя. Желательно покупать емкость с небольшим запасом
Расширительные емкости отличаются по объему. При выборе данного элемента следует ориентироваться на то, что бачок должен принять не меньше 10% от массы теплоносителя. Желательно покупать емкость с небольшим запасом.
Какие задачи выполняет расширительный бак?
Расширительный бак в закрытой системе отопления выполняет две важные функции:
- Компенсирует тепловое расширение теплоносителя. При увеличении температуры на каждые 100°C объем воды увеличивается на 4,5%. Давление жидкости в системе возрастает и давит на стенки труб и радиаторов. Если газовый котел не оборудован расширительным баком или одной емкости недостаточно, то данный элемент устанавливают на «обратку» устройства.
- Смягчает гидроудары в отопительной системе, которые могут появиться из-за скопившихся воздушных масс или перекрытия арматуры.
Из этого видно, что без расширительного бака отопительная система просто не сможет правильно работать.
Устройство и Конструкция Расширительного бака
Закрытый расширительный бак

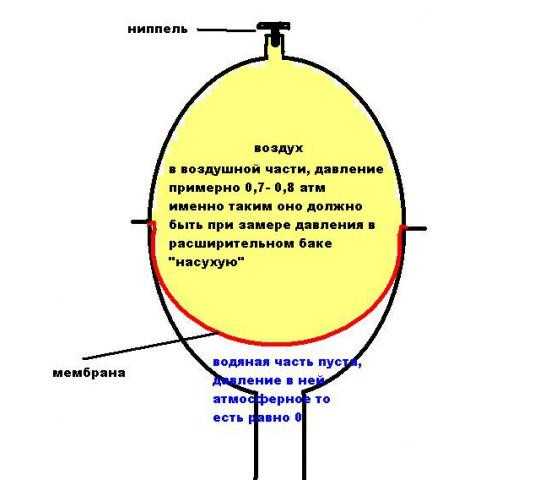

Устройство расширительного бака — герметичный стальной сосуд, разделённый эластичной водонепроницаемой мембраной на две части. В одной части предусмотрен патрубок для подключения к системе отопления, а вторая часть заполнена газом (обычно азотом). В газовой части предусмотрен ниппель необходимый для создания начального давления.
В мембранных расширительных баках вода не контактирует с воздухом, что существенно снижает её коррозионную активность, а давление в баке и в системе отопления может колебаться в широком диапазоне. Закрытые баки неприхотливы к монтажу, они могут устанавливаться горизонтально или вертикально, иметь плоский или цилиндрический корпус, стоять на ножках или крепиться на стене.
Мембрана может быть сменной или не сменной. Цена расширительных баков со сменной мембраной, выше цены бака такого же объёма но с несъёмной мембраной, за то в случае разрыва мембраны не потребуется замена всего бака. Кроме того, в расширительных баках со сменной мембраной вода не контактирует с внутренней поверхностью бака, что является дополнительной защитой от коррозии.
Бутиловая мембрана применяется в расширительных баках для воды с температурой от -10°C до +100°C и отличается меньшей эластичностью, чем у каучуковой, но большей долговечностью.
EPDM мембрана из этилен пропилена устанавливается при температуре воды от -10°C до +100°C и также, как каучуковая — не исключает диффузию воды.
Каучуковая мембрана применяется как правило в гидроаккумуляторах для воды с температурой от -10°C до +50°C, она эластична и недолговечна, а со временем возможна диффузия воды. Расширительные баки каучуковой мембраной, как правило не комплектуются.
Достоинства мембранных расширительных баков
- Исключает поглощение водой воздуха
- Устанавливается в любом месте системы отопления
- Неприхотлив к монтажу и имеет массу различных конструкций
- Широкий диапазон допустимых давлений в системе отопления
Недостатки мембранных расширительных баков
- Возможен разрыв мембраны
- Необходим предохранительный клапан
- Давление в системе отопления изменяется в зависимости от температуры воды
- Цена мембранных расширительных баков больше чем у открытых емкостей
Мембранные расширительные баки широко применяются в современных системах отопления и практически вытеснили открытые расширительные сосуды.
Открытый расширительный бак
Конструкция расширительного бака открытого типа — стальная ёмкость с люком в верхней части, двумя патрубками в нижней и одним в средней части бака. Две трубки в нижней части необходимы для создания циркуляции воды через бак, а трубка в средней части необходима для контроля уровня воды и выводится через кран в дренаж. Безнапорные расширительные баки применялись в системах водяного отопления с самого начала их существования, устанавливались они на чердаках или лестничных клетках зданий.
Достоинства безнапорных расширительных баков
- Простая конструкция
- Выполняет функцию воздухосборника и воздухоотводчика
- Низкая цена — по сравнению с мембранным расширительным баком
Недостатки открытых расширительных баков
- Обязательная тепловая изоляция
- Монтаж в верхней точке системы отопления
- Соединение тремя трубами с тепловым пунктом
- Насыщение воды кислородом и как следствие высокая коррозионная активность
Установка расширительного элемента
Котельное оборудование рассчитано на работу при определенном напоре воды. Это значит, что в расширительном бачке для его нормальной работы тоже должно быть определенное давление. Оно поддерживается воздухом или азотом, которым наполнен корпус. Закачка воздуха в емкость происходит на заводе. Во время монтажа необходимо следить, чтобы воздух не был выпущен. В противном случае прибор не сможет функционировать.
Давление отслеживается с помощью манометра. Бегающая стрелка прибора говорит о том, что воздух вышел из расширителя. В целом такая ситуация не является серьезной проблемой, поскольку воздух можно накачать через ниппель. Средние показатели напора воды в баке — 1,5 атм. Тем не менее они могут не подходить для конкретной системы. В этом случае давление нужно регулировать самостоятельно.
Нормальные показатели — на 0,2 атм. меньше, чем в системе. Категорически не допускается превышение давления в расширительной емкости по сравнению с этим показателем в сети. В подобных ситуациях увеличившийся в объеме теплоноситель не сможет зайти в резервуар. К трубопроводу бачок подключается через присоединительный размер.
Важно не только правильно подключить резервуар расширения, но и грамотно выбрать место для его установки. Несмотря на то, что современные модели, могут быть смонтированы в любом месте, специалисты советуют устанавливать этот элемент системы на обратке между котлом и насосом
Для обеспечения ремонтопригодности конструкции на трубе, через которую подключается емкость расширителя, устанавливается шаровой кран. В случае выхода оборудования из строя запорная арматура позволит снять его без откачки теплоносителя из системы. Во время работы системы кран обязательно должен быть открыт. В противном случае в ней резко возрастет давление, и она даст течь в своем самом слабом месте.
Установка в котельной
В открытых системах с естественной циркуляцией теплоносителя устанавливаются бачки других типов. Такой резервуар — это открытая емкость, как правило, сваренная из листовой стали. Устанавливать его необходимо в самой высокой точке инженерной сети.
Принцип действия такого элемента очень прост. По мере увеличения в объеме жидкость вытесняется из труб, поднимаясь по ним вместе с воздухом. Охлаждаясь, теплоноситель возвращается в трубопровод под действием гравитационных сил и естественного давления воздуха.
Виды
Давление бывает нескольких видов:
- статическое (параметр, зависящий от высоты столба жидкости, находящейся в покое, давление ее на элементы отопительной конструкции, при расчете нужно учитывать, что 10 м дают результат в 1 атмосферу);
- динамическое (создается циркуляционными насосами, но зависит не только от их характеристик, возникает за счет движения энергоносителя внутри трубопровода, воздействует изнутри на конструктивные элементы);
- рабочее (складывается из величин первого и второго вида, это уровень нормальной и безаварийной работы всех конструктивных элементов).
Устройство и принцип действия
Корпус бачка имеет круглую, овальную или прямоугольную форму. Изготавливается из легированной или нержавеющей стали. Для предотвращения коррозии окрашивается в красный цвет. Окрашенные в голубой цвет бачки используются для водоснабжения.
Бачок в разрезе
Важно. Окрашенные в разный цвет расширители не являются взаимозаменяемыми. Емкости голубого цвета используются при давлении до 10 бар и температуре до +70 градусов
Бачки красного цвета рассчитаны на давление до 4 бар и температуру до +120 градусов
Емкости голубого цвета используются при давлении до 10 бар и температуре до +70 градусов. Бачки красного цвета рассчитаны на давление до 4 бар и температуру до +120 градусов.
По конструктивным особенностям баки выпускаются:
- с использованием сменной груши;
- с мембраной;
- без разделения жидкости и газа.
Модели, собранные по первому варианту, имеют корпус, внутри которого располагается резиновая груша. Устье ее закреплено на корпусе с помощью муфты и болтов. При необходимости грушу можно поменять. Муфта снабжена резьбовым соединением, это позволяет установить бак на штуцер трубопровода. Между грушей и корпусом закачивается воздух под небольшим давлением. На противоположном конце бачка расположен перепускной клапан с ниппелем, через него можно закачивать газ или, при необходимости, выпускать его.

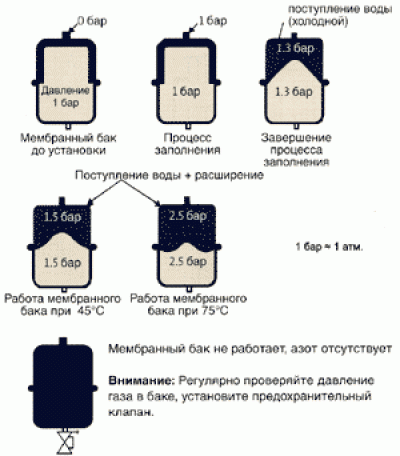

Работает это устройство следующим образом. После установки всех необходимых арматур воду накачивают в трубопровод. Заливной кран устанавливается на обратной трубе в самой ее нижней точке. Это делается для того, чтобы воздух, находящийся в системе, мог беспрепятственно подниматься и выходить через выходной кран, который, напротив, устанавливается в самой верхней точке подающей трубы.
В расширителе груша под давлением воздуха находится в сжатом состоянии. По мере поступления воды она наполняется, распрямляется и сдавливает находящийся в корпусе воздух. Заполнение бака происходит до тех пор, пока давление воды не сравняется с давлением воздуха. Если закачка системы продолжится, давление превысит максимальное, и сработает аварийный клапан.
После того как котел начинает работать, вода нагревается и начинает расширяться. Давление в системе увеличивается, жидкость начинает поступать в грушу расширителя, еще больше сжимая воздух. После того как давление воды и воздуха в бачке придет в равновесие, поступление жидкости прекратится.
Когда котел перестает работать, вода начинает остывать, ее объем уменьшается, также уменьшается давление. Газ, находящийся в бачке, выталкивает избыток воды обратно в систему, сжимая грушу, пока давление снова не сравняется. Если давление в системе превысит максимально допустимое, на баке откроется аварийный клапан и выпустит лишнюю воду, благодаря чему давление понизится.
Во втором варианте мембрана разделяет емкость на две половины, с одной стороны закачивается воздух, с другой — подается вода. Работает таким же образом, как и первый вариант. Корпус неразборный, мембрану поменять не удастся.
Выравнивание давления
В третьем варианте между газом и жидкостью нет разделения, поэтому частично воздух смешивается с водой. Во время эксплуатации периодически газ подкачивается. Такая конструкция более надежная, так как нет резиновых деталей, которые со временем прорываются.
Выводы и полезное видео по теме
Научиться самостоятельно рассчитывать объем гидробака и настраивать его давление можно, просмотрев представленные ниже видеоматериалы.
Легкий способ определения объема расширительного бака:
https://youtube.com/watch?v=tgwLKEVRgYk
Инструкция по самостоятельной регулировке уровня давления в расширительном баке:
Газовые котлы в обязательном порядке должны укомплектовываться расширительными баками. Они «поглощают» излишки теплоносителя, появившегося в результате нагрева и предотвращают образование воздушных пробок. В двухконтурных типах оборудования такие устройства вмонтированы, но часто их объем недостаточен для безаварийного функционирования отопления.
Выбирать компенсационные резервуары следует, исходя из показателей давления и объема теплоносителя в системе
Важно правильно настроить бак, иначе он не сможет обеспечит бесперебойную и стабильную работу газового котла
У вас остались вопросы по накачке и регулировке давления в расширительном баке? Задайте его в блоке комментариев – наши эксперты и другие посетители сайта постараются вам помочь.
Расширительный бак в отопительном котле выполняет важную функцию – компенсирует скачки давления при изменении температурных значений теплоносителя, будь то обычная вода или антифриз. Сам бак состоит из двух частей, между которыми расположена мембрана. В одной части находится теплоноситель, в другой – воздух, посредством которого создается требуемое давление. И для нормальной работы нужно периодически накачивать бак. Далее вы узнаете, как накачать расширительный бак котла и как обнаружить, что нужно это сделать.
Частая ситуация: вы включаете воду и набираете ванну. Котел в это время переключается из режима отопления в режим горячего водоснабжения. За время, пока вода набирается, теплоноситель постепенно остывает, а расширительный бак в это время не функционирует. И вот когда вы уже закручиваете кран, котел должен вновь начать работать на обогрев, но этого не происходит. Причина – резко упавшее давление, вследствие чего автоматика просто все заблокировала. Это значит, что пришло время накачать воздуха и увеличить давление в баке.
