Датчики для газовых котлов: виды, принцип работы, характеристики

Как устранять неисправности

При выявлении неисправности самого датчика тяги газового котла, он заменяется новым. Если с помощью тестера был выявлен обрыв или нарушение электропроводки, необходима замена или ремонт соответствующего участка провода.

После выполнения вышеупомянутых действий необходима повторная проверка работы котла и датчика тяги, путем его принудительного срабатывания.

Важно заметить, что в течении эксплуатации любого типа котла, его периодическое сервисное обслуживание является обязательным и рекомендовано производителем. Оно включает в себя проверку электронного блока управления, контролирующих устройств, а так же механических частей котла

Помимо этого выполняется чистка составляющих котла и дымохода от накопившихся продуктов горения

Помимо этого выполняется чистка составляющих котла и дымохода от накопившихся продуктов горения.

Для этого привлекаются квалифицированные работники, имеющие соответствующее образование и диагностическое оборудование, соответствующее особенностям конкретного типа котла.

Другие функции мультиметра

Еще можно измерять постоянный и переменный ток. На шкале переключателя обозначения такие же, как и для напряжения. Переменный ток это А

Для этого переключите красный щуп на гнездо, где написаны mA. Если нужно измерить токи больше, то есть уже амперы, то красный щуп переключается в разъем, где указаны амперы.

Когда присутствуют такие надписи как «20 A MAX 10 SEC» это значит, что можно измерять токи не более 20 А не дольше 10 секунд. Иначе сгорит предохранитель.

Все остальные функции мультиметра зависят от его функций, стоимости и производителя. Можно измерять частоту тока, h21э транзисторов, емкости конденсаторов и т.п.

Доработка щупов мультиметра

Очень практичны иголки на концах щупов. Они позволяют измерять SMD детали. Достаточно припаять обычные иголки на концы мультимтера. Еще можно сделать пару щупов с крокодилами, чтобы можно было закрепить щупы на измеряемых проводах, или деталях.

Проверка функциональности датчика тяги

Проверка функциональности датчика тяги требует некоторых специальных инструментов и навыков

Важно помнить о том, что данную работу следует проводить только квалифицированным специалистом или сервисным центром, чтобы избежать повреждения котла или создания опасной ситуации

При проведении проверки функциональности датчика тяги необходимо выполнить следующие шаги:

1. Проверить корректное подключение датчика к котлу. Убедиться, что все контакты надежно закреплены и нет повреждений кабеля.
2. Выполнить визуальный осмотр датчика. Проверить наличие трещин, следов коррозии или других видимых повреждений на его корпусе.
3. Проверить электрическую цепь датчика. Используя мультиметр, измерить сопротивление на контактах датчика и убедиться, что оно соответствует норме, указанной в технической документации.
4. Проверить работу датчика тяги в реальных условиях. Необходимо установить котел в рабочий режим и наблюдать за показаниями датчика. Он должен реагировать на изменения тяги в дымоходе и передавать соответствующие сигналы контрольной панели.
5. Протестировать аварийное отключение котла при возникновении обратного потока газа. Для этого можно использовать специальное оборудование или предварительно закрыть клапан дымохода и наблюдать за реакцией датчика.

Правильная проверка функциональности датчика тяги поможет предотвратить возможные аварийные ситуации и гарантировать безопасность эксплуатации газового котла. Если у вас возникли какие-либо сомнения или проблемы с работой датчика, рекомендуется обратиться к специалистам для детальной диагностики и ремонта.

Необходимые инструменты

Для проверки функциональности и проведения обслуживания датчика тяги газового котла вам понадобятся следующие инструменты:

• Мультиметр: используется для измерения напряжения, сопротивления и других электрических параметров. Необходим для проверки электрической цепи датчика тяги.
• Термометр: позволяет измерить температуру отходящих газов от котла. С помощью термометра можно контролировать работу датчика тяги и определить, достаточно ли интенсивно отводятся газы.
• Компьютер (или лэптоп) с интерфейсом RS-485: для подключения к датчику тяги газового котла, если он оснащен интерфейсом RS-485. С помощью компьютера можно получить доступ к настройкам и параметрам работы датчика тяги.
• Специальный соединительный кабель: если вы собираетесь подключить компьютер к датчику тяги газового котла, понадобится специальный кабель для передачи данных.
• Отвертка: для снятия крышки котла и доступа к датчику тяги.
• Монтажные клеммы (жгуты): используются для соединения проводов в электрической цепи датчика тяги.

Подвесная электроника

Особенностью этих теплогенераторов является электронное управление процессами зажигания, горения и поддержание температуры теплоносителя. То есть настенные (а некоторые и напольные) газовые котлы оснащены летучими автоматами, работающими от электричества.

Автоматический газовый котел создан для максимального удобства владельцев квартир и частных домов. Чтобы запустить нагреватель, просто нажмите кнопку 1 и установите желаемую температуру. Кратко опишем алгоритм работы агрегата и задействованные в нем элементы:

1. После заданных пусковых действий контроллер теплогенератора собирает показания датчиков: температуры теплоносителя и воздуха, давления газа и воды в системе и проверяет наличие тяги в дымоходе.
2. Если все в порядке, электронная плата подает напряжение на газовый электромагнитный клапан и одновременно разряжает электроды зажигания. Фитиль отсутствует.
3. Основная горелка зажигается и выдает полную мощность для скорейшего нагрева теплоносителя. За его работой следит специальный датчик пламени. Контроллер включает встроенный циркуляционный насос.
4. По мере приближения температуры охлаждающей жидкости к заданному порогу, фиксируемому патч-датчиком, интенсивность горения будет уменьшаться. Ступенчатые горелки переходят в режим малой мощности, а модулирующие горелки постепенно сокращают подачу топлива.
5. При достижении порога нагрева электроника отключает подачу газа. Когда датчик обнаруживает охлаждение воды в системе, автоматическое зажигание и прогрев повторяются.

В инструкции к настенному газовому котлу указано, что агрегат предназначен для работы в замкнутой системе отопления, поэтому автоматика следит за напором воды. Если оно упадет ниже допустимого предела (0,8–1 бар), горелка гаснет и не зажигается, пока проблема не будет устранена.

По летучей схеме работают многие импортные котлы, например, Buderus Logano, Viessmann и так далее. Как проводится установка газоэлектронного оборудования, мастер доступным языком расскажет в видео:

Зачем нужна

В котле газ сжигается, и выделенное тепло передается теплоносителю, от которого через радиаторы обогревается помещение. В процессе горения газ необходимо строго дозировать исходя из необходимой тепловой мощности, смешивать с воздухом насыщенным кислород и следить, чтобы отработанные газы уходили именно в дымоход, а не внутрь жилого помещения. За всем этим и должна следить автоматика.

Перед блоком управления стоят следующие задачи:

• Обеспечить зажигание газа.
• Контролировать процесс горения, дозировать подачу газа, обеспечивая необходимую тепловую мощность.
• Следить за уровнем тяги в дымоходе или дымоотводящем канале.
• Включать подачу газа при снижении температуры теплоносителя ниже минимально установленного порога.
• Выключать подачу газа при достижении максимально установленной температуры теплоносителя.

В любой непонятной ситуации или при возникновении проблемы задача автоматики предельно проста – отключить подачу газа, по возможности оповестить пользователя о наличии проблемы.

Управление подачей газа и его распределением осуществляется клапанами. Это механические устройства, способные полностью перекрыть ток газа по каналу. Если быть точнее, то в газовом оборудовании клапаны по умолчанию закрывают канал и открывают его лишь при условии, что это допустимо согласно условиям работы устройства. Привод клапана может быть как механическим, так и электронным, зависит от конструкции автоматики.

Ориентируется блок управления на показания датчиков температуры и давления. Исходя из показаний, определяются разрешения на подачу газа или прерывание работы в случае нештатной ситуации.

По принципу действия и конструкции автоматика для газовых котлов может быть:

• механическая (энергонезависимая);
• электронная.

Точно сказать, что одна из них лучше, нельзя, ведь у каждой есть свои преимущества и серьезные недостатки. Заменимость блоков практически нулевая, так что следует заранее ознакомиться с их характеристиками и особенностями подобрать котел с уже установленным нужным блоком управления.

Когда и почему срабатывает

Ряд причин, по которым нарушается тяга в газовом котле и срабатывает датчик:

неправильная конструкция отопительного оборудования;

Причина, на которую в первую очередь необходимо обратить внимание. Она подразумевает неправильную конструкцию дымохода, наличие изгибов, либо его некачественный монтаж

непроходимость дымохода;

Газовые котлы оставляют намного меньше сажи, в отличие от твердотопливных котлов. Не смотря на это, за больший промежуток времени сажа имеет свойство скапливаться и в газовых котлах, что является причиной плохой проходимости дымохода.

Следующей причиной засорения дымохода могут стать посторонние предметы, например листья, ветки деревьев, летающий мусор.

Крайне редко в дымоход могут попадать животные. Зачастую это птицы, вьющие гнезда на дымоходе в неотопительный период или во время отсутствия людей и долго неработающего котла.

Дымоход требует периодического осмотра и, в зависимости от степени загрязнения, механической чистки.

погодные условия;

Москва — это город частой смены погодных условий.

Причиной выключений могут быть густой туман, сильные осадки или просто высокая влажность воздуха. При этом создается высокое атмосферное давление, которое является препятствием для воздухообмена.

Сильный ветер так же создает высокое давление в атмосфере. Он может навредить естественной тяге и поспособствовать обратному движению продуктов горения (обратной тяге).

Плохие погодные условия могут навредить работе только котлам с естественной тягой и открытой камерой сгорания.

Целесообразным является установка защитного колпака на дымоход. Его название — стабилизатор тяги.

Он препятствует задуванию ветра в воздуховод и предотвращает тушение горелки.

воздушная пробка;

Для дымоудаления необходимо непрерывное движение воздушных масс. Воздушная пробка в дымоходе может помешать воздухообмену и вызвать обратное движение продуктов горения.

Воздушная пробка возникает вследствие некачественной теплоизоляции дымохода и большой разности температур в его нижней и верхней части. Вверху он, как правило, является холодным, более тяжелым и густым.

недостаточная высота и неправильное место установки дымохода;

Она зависит от расстояния установки трубы от самой высокой точки крыши – конька кровли. Идеальное расположение — середина стороны кровли и высота над коньком — около 50 см.

нестабильный уровень напряжения в электроцепи.

Перепады электричества могут негативно сказаться на работе всех электронных составляющих отопительного оборудования.

При срабатывании датчика и отключении котла, не рекомендуется его повторный принудительный запуск. Это навредит отопительному оборудованию и увеличит опасность для здоровья и жизни человека. В таких случаях необходима диагностика, выявление и устранение причин неисправности.

Удаленное тестирование

Не так уж редко дымовые детекторы монтируются на труднодоступных участках: за навесными потолками, под напольными покрытиями, в шахтах лифтов и т. п. Поэтому специалистами была разработана необычная автоматизированная система, которая даёт возможность проводить их удалённое тестирование.

Возле каждого из пожарных извещателей ставится мини-генератор аэрозоля с гибкой трубкой, похожей на скорпионий хвост. Подобная система может сочетаться с дымовыми детекторами практически любой конструкции.

Нужно лишь обеспечить оптимальное положение выходной трубки. Более тридцати мини-генераторов аэрозоля способны подсоединяться к одному модулю электропитания и управления. Запуск тестирования осуществляется с пульта ДУ.

Лучшие способы проверки тяги

Для корректной работы газовых колонок с открытой камерой сгорания понадобится хорошая тяга и правильное обустройство дымохода. Большинство современных моделей оснащены автоматической системой безопасности, предотвращающей запуск устройства при условии отсутствия тяги.

Далее рассмотрим, как можно проверить тягу в дымоходе бытового газового котла и колонки.

Способ #1 — с помощью анемометра

Профессиональную проверку тяги в дымоходе газового котла и колонки проводят с использованием специального измерительного прибора – анемометра.

С его помощью можно убедиться в наличии воздушного движения и определить его силу. Показатель должен равняться 1,96-29,40 Па.

Способ #2 — с использованием спички

Если использовать анемометр нет возможности, выполнить проверку можно следующим образом:

1. Подготовить бумажные полоски и закрепить их на участке входа в шахтный канал. Предварительно следует снять горизонтальную часть дымоходной трубы. Движение части листка будет сигнализировать о наличии тяги.
2. Определить достаточную тягу также можно с помощью пламени. Зажженную спичку следует направить вертикально в сторону смотрового окошка лицевой панели водонагревателя.

Дымоход следует проверять до розжига водонагревателя. Пламя, поднесенное к смотровому отверстию в верхней части колонки во время ее работы, должно втягиваться вовнутрь.

Проверять тягу в газовой колонке необходимо каждый раз, прежде чем включить устройство. Приоткройте форточку для притока воздуха

Способ #3 — проверка датчика тяги

В водонагревателе установлено несколько регулирующих модулей. Датчики перегрева, тяги, ионизации, давления воды предотвращают возникновение аварийных ситуаций.

Датчик тяги отслеживает температуру выводящихся газов, а при ее повышении реагирует соответствующим образом:

1. Внутри датчика расположена биметаллическая пластина, присоединенная к газовому клапану.
2. Металл, расширяющийся в результате перегрева, передает сигнал на отключение подачи газа.
3. Остывшая пластина возвращается к исходным размерам, открывая при этом клапан.

Проверить исправность датчика рекомендуется при систематическом отключении колонки.

Сделать это можно несколькими способами:

• поместить рядом с датчиком зеркало, его поверхность не должна вспотеть при включении водонагревателя;
• на исправность датчика укажет отключение газовой колонки при закрытии дымохода заслонкой на 2/3.

В некоторых моделях водонагревателя регулятор устанавливают на пластиковое крепление, которое легко можно сдвинуть с места. Это также приведет к частым выключениям колонки.

Протестировать исправность датчика можно и с помощью омметра, его сопротивление должно равняться бесконечности. В противном случае деталь следует заменить.

Датчик перекрывает подачу газа в случае утечки газа и при плохом отводе продуктов сгорания. Исправность защитного элемента — гарантия безопасного использования водонагревателя

Хозяева дома при постоянном перерыве подачи топлива зачастую просто отключают датчик, после чего водонагреватель действительно начинает работать без перебоев. Но подобное решение нарушает технику безопасности эксплуатации газового оборудования. Водонагреватель останется без защиты, при утечке угарный газ попадет в помещение.

Использовать газовую колонку при отсутствии разреженности в дымоходном канале категорически запрещено. Рассмотрим возможные причины отсутствия тяги.

Зачем нужен датчик

Термопары отвечают за безопасность газкотла. Под влиянием нагрева обеспечивают напряжение, поддерживая клапан, через который поступает топливо, при горящем запальнике открытым.

Для энергонезависимых водонагревательных устройств, плит кухонь и печек на газе, можно использовать автономный датчик. Ему не нужен источник питания извне.

Работа термопар строится согласно эффекту Зеебека. Возьмем два проводника, на изготовление которых пошел разный металл, и соединим (спайкой или сваркой) их концы.

Нагреем место соединения. В цепи появится ЭДС (электродвижущая сила).

Разницу потенциалов определят t спайки и то, из чего сделан проводник.

В случае бытовой техники это, как правило, 20-50 милливольт. Минимум напряжения у самой термопары – 20 мВ.

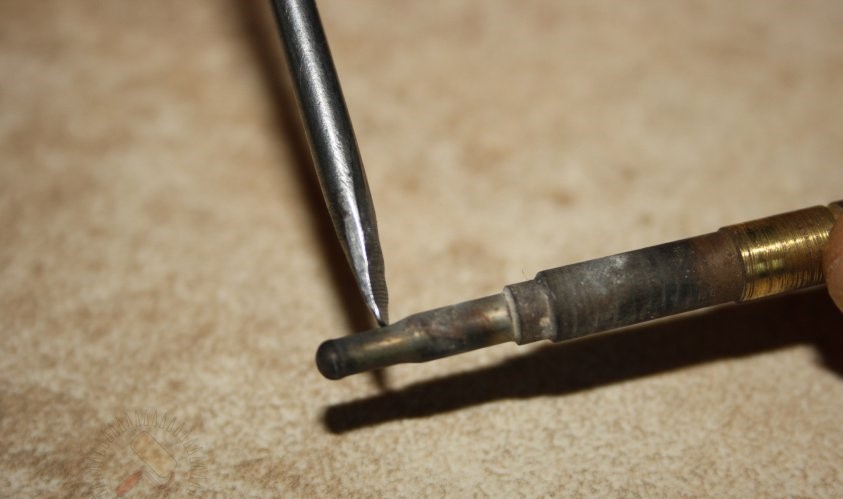

Конструкция датчика представлена:

• термоэлектродом горячей спайки 2-х разнородных металсплавов, который прикручивается гайкой на монтажную пластину. Ее место – горелка котла (пилотная);
• удлинителем-проводником, он помещен внутрь трубочки из меди, служит минус-контактом, а кожух (медный) защищает плюс- проводник от помех 220-вольтной сети, характерной для жилых домов, и прочей бытовой техники;
• плюсовой клеммой, имеющей диэлектрическую шайбу, место которой в гнезде автоматического (газового) клапана, крепится при помощи гайки.

Есть и такие термопары, которым для подсоединения к автоматике достаточно стандартных винтовых клемм.
Для изготовления электродов ЭДС, нужны «свои» термоэлектродные сплавы.

В ходу комбинации хромеля с алюмелем, копелем и константаном, соответственно типы К,L,Е.

По евроклассификации –ТХА, ТХК, ТХКн. Они представляют смеси: никель- алюминий- кремний- марганцевую, никель-хромовую и никель-кремний-медную.

Для информации. Сплавы для устройства термопар выбирают из-за выраженного эффекта. «Чистый» металл способен порадовать лишь слабеньким напряжением. Для оснащения теплогенераторов в частных домовладениях чаще всего используют датчики ТХА.

Цены на наружные температурные датчики для воздуха

Температурный датчик воздуха, цена которого в нашей компании позволяет без ограничений опционально доукомплектовать отопительное оборудование, несмотря на узкий функционал (его назначение – измерять температуру воздуха и сообщать полученные данные в управляющее системой отопления устройство), является очень важным в общей картине работы котла. Монтаж температурного датчика воздуха обеспечивает адекватную атмосферным условиям работу отопительной системы, ее экономичность.

Стоимость устройств не превышает трех тысяч рублей, при этом выгода от эксплуатации датчиков очевидна. Температурные датчики доступны в наличии и на заказ. Обратившись к специалистам компании «Терем», вы всегда получите компетентную консультацию по техническим характеристикам устройств, условиям монтажа и прочее. Все оборудование сопровождается необходимой документацией от производителя.

Также в нашем каталоге представлены такие приборы управления для оптимальной работы отопительного оборудования, как термостаты, управляющие модули, реле и таймеры.

Классификация видов термодатчиков

Выбор датчика зависит от того, в какой среде необходимо контролировать температуру: внутри котла, в помещении или в системе отопления. От правильности их выбора зависит эффективность и безопасность работы отопительного оборудования.

Датчик температуры для котла отопления классифицируется по следующим критериям:

• по способу определения температуры;
• по типу взаимодействия с термостатом.

Виды датчиков по способу определения температуры

По способу определения температуры датчики бывают:

1. Дилатометрические, представляющие собой биметаллические пластины или спирали, принцип работы которых основан на тепловом расширении металлов или других типов твёрдых тел.
2. Резистивные, имеющие сильную зависимость от температуры в определённом измеряемом диапазоне, которая проявляется в виде резких изменений электросопротивления.
3. Термоэлектрические, представляющие собой термопары (сплавы двух разнородных проводников, например, хромель-алюмель), в которых при определённых температурных интервалах начинает индуцировать термо-ЭДС.
4. Манометрические, принцип действия которых основан на изменении давления газа или жидкости в замкнутом объёме.

Дилатометрические датчики изготавливаются из материалов с высоким коэффициентом теплового расширения, которые реагируют на минимальные температурные колебания. Принцип их работы основан на замыкании либо размыкании электрических контактов. Для повышения их чувствительности и качества контакта в конструкциях используют магниты.

Резистивные термодатчики изготавливаются из специальных сплавов проводников или полупроводников. Конструктивно состоят из катушки с намотанным тонким медным, платиновым или никелевым проводом и керамического корпуса или полупроводниковых пластин, помещённых в пластиковый или стеклянный корпус.

Полупроводниковые резисторы бывают двух видов:

• термисторы, имеющие нелинейную температурную зависимость, характеризующуюся снижением сопротивления при нагреве;
• позисторы, также имеющие нелинейную зависимость от температуры, но отличающиеся от термисторов повышением сопротивления при нагреве.

Термоэлектрические датчики изготавливаются из двух специально подобранных разнородных металлов или сплавов, в точке контакта которых при нагреве индуцируется термо-ЭДС, величина которой пропорциональна разности температур двух спаев. При этом измеряемая величина не зависит от температуры, длины и сечения проводов.

Манометрические датчики позволяют определять температуру немагнитным способом без применения источников энергии, что позволяет их применять для дистанционных измерений. Однако их чувствительность на порядок хуже, чем у других термодатчиков, а также присутствует эффект инерционности.

Виды датчиков по способу взаимодействия с термостатом

Измерители температуры по типу взаимодействия с термостатом подразделяются на следующие виды:

• проводные, передающие данные на контроллер по проводам;
• беспроводные – высокотехнологичные современные устройства, передающие данные на определённой радиочастоте.

Проводной датчик температуры для котла

Реле максимального давления (газ)

Релейные приборы максимального давления газа призваны защищать котлы от возможного перегрева либо от опасности разрушения ввиду неконтролируемого возрастания давления на горелке. Это способно привести к увеличению размеров собственно факела и в итоге к прогару камеры сгорания, которая к этому не предназначена. К тому же, газовые клапаны при повышающемся давлении газа могут и не закрыться. Взлет давления может быть спровоцирован и поломкой газовой арматуры на подводящей магистрали.

Реле последовательно включают в электрическую цепь с реле минимального давления. Это делается таким образом, чтобы срабатывание любого из них так или иначе выключало котел. Конструктивноподобное реле выполнено аналогично первому.

Подключение температурного датчика для котла

Все датчики температуры должны подключаться к термостату или специальному управляющему контроллеру, отвечающего за рабочие режимы котла. При этом необходимо тщательно изучить инструкцию по подключению, чтобы совпали требования к подсоединению с техническими характеристиками датчиков.

Обычно рекомендуется приобретать датчики, которые рекомендует производитель котла. Связано это с их высокой совместимостью и гарантией правильной работы

Если в продаже таковые отсутствуют, то нужно обращать внимание на сертифицированные аналоги

Подключение наружного датчика

Датчик наружной температуры для котла монтируется на внешней стороне стены дома с обязательным выполнением следующих требований:

• необходимо исключить попадание прямых солнечных лучей на его поверхность,
• поверхность контакта стены должна быть неметаллической,
• прокладка кабеля в местах с повышенной влажностью, при наличии химических или биологических факторов, которые могут повредить изоляцию, запрещена,
• высота расположения датчика на стене должна быть на уровне 2/3 высоты дома, если количество этажей до трёх, либо между вторым и третьим этажом, если здание многоэтажное,
• необходимо исключить негативные факторы, снижающие чувствительность или точность измерения датчика.

Наружные датчик температуры для котла

Подключение термодатчика осуществляется при выключенном электропитании котла. Для соединения применяется цельный кабель с сечением жил 0,5 мм2 и длиной до 30 м. Места подключения проводов к котлу и датчику должны быть загерметизированы и изолированы.

При подсоединении важно соблюдать полярность, в зависимости от типа термодатчика. Если участок кабеля проходит по улице, то его следует защитить специальной гофрированной трубкой

После выполнения всех монтажных работ, необходимо проверить их качество, а затем настроить термостат. Если были допущены ошибки, то их следует исправить, иначе велика вероятность поломок котла или недостаточного обогрева помещений.

Подключение комнатного датчика

Датчик комнатной температуры для котла монтируется на внешней стене здания с внутренней стороны помещения. Требования по выбору места следующие:

отсутствие поблизости источников тепла или холода, постоянный доступ к пространству помещения (отсутствие предметов декора, интерьера, которые могут заслонять датчик и влиять на достоверность измерений), высота от пола должна составлять 1,2-1,5 м, при монтаже электрических датчиков важно, чтобы поблизости не было источников электромагнитного излучения: проложенной электропроводки, установленных мощных электроприборов и т. п

Комнатный датчик температуры для котла

Способ подключения аналогичный методу для внешнего термодатчика, выполняется в соответствии с требованиями производителя котла. Может монтироваться в специально подготовленное углубление в стене или на поверхность, главное, чтобы чувствительный элемент не был закрыт снаружи.

Подключение датчика для газового котла

Беспроводной датчик температуры для газового котла монтируется непосредственно на контроллер или на газовый клапан. Проводные термодатчики присоединяются способом, который предусмотрен производителем и описан в инструкции.

Подключение водяного термодатчика

Датчик температуры воды для котла в многоконтурной системе устанавливается на поверхность возвратной трубы отопления либо внутрь неё, а также допустима установка на циркуляционный насос. Такое положение обусловлено необходимостью исключения попадания обратно в котёл теплоносителя с высокой температурой.

В одноконтурной или однотрубной системе вариант установки датчика на возвратную трубу с теплоносителем запрещён. В случае повышения нагрева циркуляция перекроется и возникнет значительный градиент температур между дальними и ближними комнатами.

Устройство датчика тяги

1. Термопара. Это термоэлектрическое устройство, которое преобразует разницу в температуре в электрический сигнал. Термопара располагается непосредственно в дымоходе котла и измеряет температуру дымовых газов.
2. Термодатчик или термодатчик давления. Этот элемент отвечает за измерение давления в системе отопления или воздуха в дымоходе. Он помогает определить степень тяги в котле.
3. Контроллер или электронный блок питания. Это устройство, которое принимает данные от термопары и термодатчика, а затем обрабатывает их для корректной работы котла. Контроллер также отвечает за поддержание стабильной тяги в системе отопления.

Вместе эти элементы создают закрытую систему, которая позволяет определить и контролировать тягу в газовом котле. Они работают вместе с другими компонентами котла для обеспечения эффективной и безопасной работы системы отопления.

Принцип работы датчика

Принцип работы датчика тяги основан на использовании пьезоэлектрического эффекта. Внутри датчика находятся пьезоэлектрические элементы, которые при воздействии на них давления газа или воздуха генерируют электрический сигнал.

Датчик тяги установлен на газоходе котла, в точке, где ожидается наиболее стабильное и репрезентативное значение тяги. Когда котел начинает работу, горячие газы и продукты сгорания поступают в газоход и оказывают воздействие на датчик. Электрический сигнал, сгенерированный пьезоэлементами, передается в систему управления, где он обрабатывается и используется для регулировки работы котла.

При нормальной работе котла и правильном функционировании датчика тяги, электрический сигнал будет варьировать в пределах заданных значений, указывая на оптимальную тягу. Если тяга в газоходе изменяется или не соответствует оптимальным значениям, датчик сигнализирует об этом, что позволяет оператору системы быстро реагировать и корректировать работу котла.

Важно регулярно проверять функциональность датчика тяги и обеспечивать его правильную работу. Для этого можно использовать специальные приборы для измерения тяги в газоходе и сравнивать полученные значения с теми, которые выдает датчик

При необходимости, датчик тяги может быть заменен или откалиброван для обеспечения точности измерений.

Компоненты датчика

Датчик тяги газового котла состоит из нескольких компонентов, которые работают в совокупности для обеспечения надежной и безопасной работы котла. Основные компоненты датчика включают:

• Зонд тяги – это основной элемент датчика, который устанавливается в трубу или дымоход котла. Зонд должен быть достаточно длинным и проникать в зону тяги, чтобы измерить ее параметры.
• Кабель – используется для подключения зонда тяги к измерительному устройству. Кабель должен быть изготовлен из специального материала, который устойчив к высоким температурам и химическим воздействиям.
• Измерительное устройство – электронный прибор, который принимает сигналы от зонда тяги и преобразует их в цифровые данные. Измерительное устройство обычно включает в себя микропроцессор и дисплей для отображения измеренных значений.
• Контроллер – это устройство, которое управляет работой котла на основе данных, полученных от датчика тяги. Контроллер анализирует значения тяги и принимает решение о регулировке подачи газа или вентиляции, чтобы обеспечить безопасную работу котла.
• Сигнальная лампа или звуковой сигнал – используется для оповещения пользователя о возможных проблемах с тягой. Если тяга находится вне нормы, сигнальная лампа может загореться или звуковой сигнал может сработать, чтобы предупредить пользователя о необходимости проверить систему.

Все компоненты датчика тяги газового котла тесно взаимодействуют друг с другом, обеспечивая надежную работу котла и предотвращая возможные аварии или неисправности.

Дистанционное управление котлом при помощи многофункциональных терморегуляторов

Когда в доме стоит устаревшая система подачи тепла без всякого намека на возможность подключения электронных блоков, не имеется трехходовых клапанов и прочего автоматического оборудования – на рынке можно приобрести универсальные терморегуляторы, которые легко объединяются в разветвленную систему на много зон с возможностью выполнять управление отоплением через интернет.

В комплект такого оборудования входит электронный контроллер, где происходят все настройки по каждой зоне.

Он по совместительству является WI-FI передатчиком-приемником и посредством этого канала «общается» с электронными термостатами, установленными на каждую батарею.

Дистанционное управление котлом с помощью программатора Vaillant

Проверка

Смена датчика тяги котла может потребоваться, если наблюдаются серьезные нарушения в работе отопительного оборудования. То есть если котел отключается постоянно, хотя каких-либо серьезных неполадок в дымоходе и всех остальных компонентах системы нет. Или если контроллер работает, но где-то через 25 минут после запуска выключается. А ведь следующий запуск обычно бывает лишь после того, как датчик полностью остынет. И именно по этой причине не будет лишним датчик тяги котла. Сделать это можно тремя методами. В первом случае в месте, где закреплен датчик, устанавливается зеркало. Во время работы устройства оно не должно запотеть. Если же это не так – с системой что-то не так.

Еще один способ состоит в том, что можно проверить датчик уходящих газов. Для этого необходимо прикрыть дымоход с помощью заслонки, но сделать это необходимо не полностью. Если все с системой отлично, то котел в этот же момент должен выключиться.

Третий способ проверки заключается в том, что двухконтурный вариант переводится в режим горячего водоснабжения, но без поддержки отопления. После этого кран открывается на полную. Если в этом режиме отключился контроллер, то вероятно, что с датчиком тяги какие-то проблемы.

Чтобы понять, что необходима замена датчика, причем не важно, какого – тяги, протока, давления воды, указывают следующие признаки:

• котел постоянно отключается, несмотря на отсутствие видимых причин для этого;
• теплогенератор через полчаса после начала работы перестает работать и его невозможно перезапустить до момента, пока он не остынет.

Если же сам контроллер работает совершенно исправно, то есть смысл проверить, все ли в порядке с тягой. Также отключения могут наблюдаться в случаях, если присутствуют сбои в работе автоматики. Следует сразу сказать, что при наличии каких-либо отклонений не следует пытаться осуществить ремонт самостоятельно. Наилучшим решением будет вызвать специалиста газовой службы на дом. У него есть опыт в ремонте таких устройств, и он точно сможет быстро и качественно устранить поломку в кратчайшие сроки.

На первый взгляд может показаться, что выбрать датчик на газовый котел очень просто. В какой-то степени это так и есть

Но это не следует воспринимать как что-то простое, на что нельзя обращать особое внимание. Так как именно датчик будет той системой защиты, которая в случае неполадок сможет предупредить беду и отключить котел практически сразу же, как только возникнут проблемы. То же самое касается и проверки этого типа техники

То же самое касается и проверки этого типа техники

Обязательно датчик следует проверять даже просто для того, чтобы полностью убедиться в том, что он совершенно исправен

То же самое касается и проверки этого типа техники. Обязательно датчик следует проверять даже просто для того, чтобы полностью убедиться в том, что он совершенно исправен

По этой причине следует относиться с особым вниманием и к процессу выбора такого счетчика и процессу его проверки

О датчиках тяги для навесных котлов смотрите далее.
