Котлы увеличенной мощности
Отдельно стоит рассказать о то, что такое конденсационный котел. На самом деле это то же устройство, только обладает дополнительной системой забора тепла. Принцип работы конденсационного оборудования прост. Во время сгорания газа, продукты не сразу выбрасываются наружу, а заполняют специальную камеру. В ней происходит остывание до 55 градусов и появляется вода. Именно поэтому такой котел называется конденсационный.
Энергия, которая возникает в результате этого процесса, отправляется в систему отопления. Но при этом она это делает посредством работы трехходового клапана. Этот механизм простой. Он используется не часто. Элемент напоминает тройник, но при этом выполняет совсем другие функции. Принцип работы трехходового клапана прост: в нем происходит смешивание воды из системы и камеры. В результате для создания нужной температуры в помещении тратится намного меньше энергоресурсов.
За счет всего этого собранное устройство дает возможность сэкономить до 35% энергоносителя. А это является весомым показателям на сегодняшний день.
Нужно отметить, что на конденсационный котел устанавливается собственный датчик, который настраивается особенным образом. Дело в том, что на выходе температура меньше, а значит термопара будет реагировать по-другому.
Как проверить работоспособность
Разрыв контактов датчика тяги регистрируется системой управления котла как ошибка дымоудаления и отображается на дисплее жёлтым светоиндикатором.
Когда модель агрегата не оснащена такими средствами информирования, то заподозрить неисправность защитного элемента можно и по внешним признакам:
- котёл периодически самопроизвольно отключается, хотя видимых сбоев в работе не наблюдается (дымоотведение стабильное, пламя ровное, перегрева нет);
- котёл сначала включается и работает некоторое время нормально, но через 20–30 минут отключается, при этом повторный розжиг возможен только вручную.
Чтобы проверить работоспособность датчика и убедиться (опровергнуть), что проблема действительно в нём, нужно воспользоваться одним из трёх способов:
- прикрепить небольшое зеркалов месте расположения датчика – его поверхность не должна запотевать в процессе активного использования отопления;
- наполовину прикрыть отверстие дымоотвода – если датчик работает, то котёл быстро выключится и включится (вручную) сразу после изъятия заслонки;
- отключить контур отопления и полностью открыть кран ГВС – в этом режиме затухание котла с высокой вероятностью свидетельствует о поломке реле.
Если в трёх случаях проверка показала, что датчик исправен, а котёл всё равно периодически тухнет, значит нужно замерить интенсивность самой тяги, как таковой. Также есть вероятность срабатывания датчика «вхолостую» при сбоях питания автоматики, например, при кратковременных перепадах напряжения в сети.
Но бывает и другой вид неполадки – когда сам датчик тяги как деталь в порядке, а ложные срабатывания возникают из-за нарушения связей цепи контактов. Обнаружить это можно только если снять и осмотреть защитный элемент: его контакты должны быть не окислены и крепко держаться на корпусе.
Так выглядят окислившиеся контакты. Нужно чистить наждачкой.
В случае отсутствия видимых повреждений, нужно замерить тестером сопротивление самого датчика – в норме оно минимально (равно сопротивлению щупов), не более 1–2 Ом.
При наличии сопротивления следующий шаг – зачистить спиртом контакты и клеммы цепи, поджать их плоскогубцами, просушить, а затем вернуть всё на место.
Если же датчик вообще не прозванивается, однозначно необходима замена на аналогичный (с соответствующей температурой срабатывания или давлением) элемент, т. к. ремонту он не подлежит. На время поиска нового датчик старый можно вовсе исключить из цепи, но только при условии, что вентиляция работает хорошо.

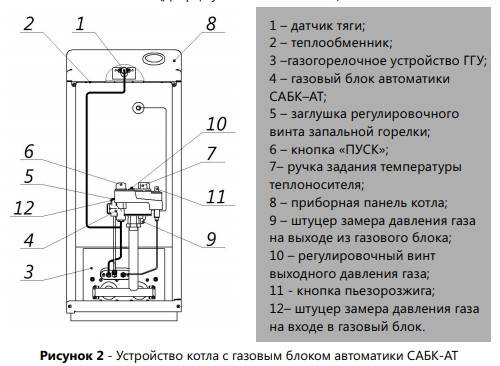

Как работает датчик тяги в газовом котле?
Датчики тяги могут иметь разное строение. Это зависит от того, в какой вид котла они установлены.
Функцией датчика тяги является выработка сигнала при ухудшении показателей тяги в котле
На данный момент есть два типа газовых котлов. Первый – котел с естественный тягой, второй – с принудительной.
Типы датчиков в котлах разного вида:
Если у вас котел с естественной тягой, то вы могли обратить внимание, что камера сгорания там открытая. Тяга в таких устройствах обустраивается с помощью правильных размеров дымохода. Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента
Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента

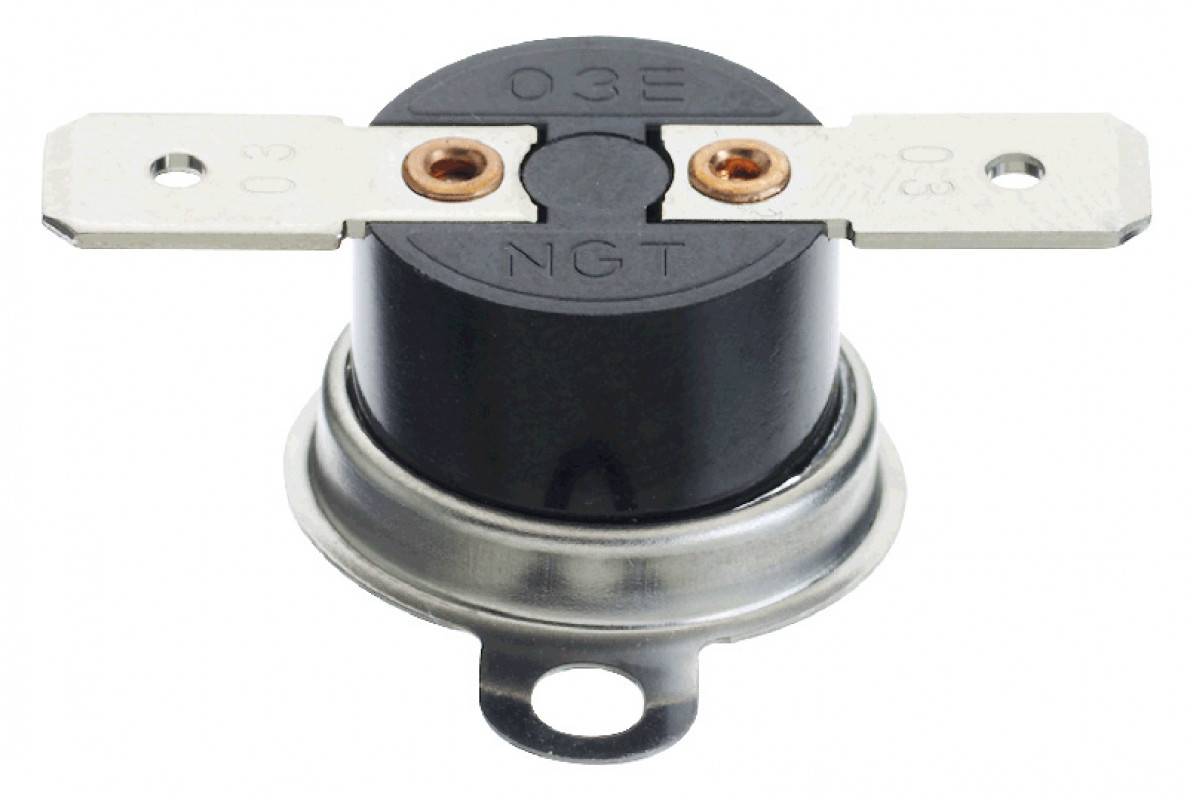

Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение. Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.
Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента. Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение. Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.
Датчики тяги обеспечивают нормальную работу котла. В котлах естественного сгорания, при недостаточной тяге, могут наблюдаться симптомы обратной тяги. При такой проблеме продукты сгорания не выходят на улицу через дымоход, а возвращаются обратно в квартиру.
Существует ряд причин, по которым может сработать датчик тяги. Устранив их, вы обеспечите котлу нормальную работу.
Из-за чего может сработать датчик тяги:
- Из-за засорения дымохода;
- При неправильном расчете размеров дымохода или некорректной его установки.
- Если сам газовый котел был установлен неправильно;
- Когда в котле с принудительной тягой был установлен вентилятор.
При срабатывании датчика, нужно в срочном порядке найти и устранить причину поломки. Однако не вздумайте принудительно замыкать контакты, это не только может привести к выходу из строя устройства, но и опасно для вашей жизни.
Газовый датчик защищает котел от поломки. Для лучшего анализа вы можете приобрести газоанализатор воздуха, он сразу сообщит о проблеме, что позволит быстро ее устранить.
Перегрев котла грозит поступлением в помещение продуктов горения. Что может оказать негативное влияние на здоровье вас и ваших близких.
Лучшие способы проверки тяги
Для корректной работы газовых колонок с открытой камерой сгорания понадобится хорошая тяга и правильное обустройство дымохода. Большинство современных моделей оснащены автоматической системой безопасности, предотвращающей запуск устройства при условии отсутствия тяги.
Далее рассмотрим, как можно проверить тягу в дымоходе бытового газового котла и колонки.
Способ #1 — с помощью анемометра
Профессиональную проверку тяги в дымоходе газового котла и колонки проводят с использованием специального измерительного прибора – анемометра.
С его помощью можно убедиться в наличии воздушного движения и определить его силу. Показатель должен равняться 1,96-29,40 Па.
Способ #2 — с использованием спички
Если использовать анемометр нет возможности, выполнить проверку можно следующим образом:
- Подготовить бумажные полоски и закрепить их на участке входа в шахтный канал. Предварительно следует снять горизонтальную часть дымоходной трубы. Движение части листка будет сигнализировать о наличии тяги.
- Определить достаточную тягу также можно с помощью пламени. Зажженную спичку следует направить вертикально в сторону смотрового окошка лицевой панели водонагревателя.
Дымоход следует проверять до розжига водонагревателя. Пламя, поднесенное к смотровому отверстию в верхней части колонки во время ее работы, должно втягиваться вовнутрь.
Проверять тягу в газовой колонке необходимо каждый раз, прежде чем включить устройство. Приоткройте форточку для притока воздуха
Способ #3 — проверка датчика тяги
В водонагревателе установлено несколько регулирующих модулей. Датчики перегрева, тяги, ионизации, давления воды предотвращают возникновение аварийных ситуаций.
Датчик тяги отслеживает температуру выводящихся газов, а при ее повышении реагирует соответствующим образом:
- Внутри датчика расположена биметаллическая пластина, присоединенная к газовому клапану.
- Металл, расширяющийся в результате перегрева, передает сигнал на отключение подачи газа.
- Остывшая пластина возвращается к исходным размерам, открывая при этом клапан.
Проверить исправность датчика рекомендуется при систематическом отключении колонки.
Сделать это можно несколькими способами:
- поместить рядом с датчиком зеркало, его поверхность не должна вспотеть при включении водонагревателя;
- на исправность датчика укажет отключение газовой колонки при закрытии дымохода заслонкой на 2/3.
В некоторых моделях водонагревателя регулятор устанавливают на пластиковое крепление, которое легко можно сдвинуть с места. Это также приведет к частым выключениям колонки.
Протестировать исправность датчика можно и с помощью омметра, его сопротивление должно равняться бесконечности. В противном случае деталь следует заменить.
Датчик перекрывает подачу газа в случае утечки газа и при плохом отводе продуктов сгорания. Исправность защитного элемента — гарантия безопасного использования водонагревателя
Хозяева дома при постоянном перерыве подачи топлива зачастую просто отключают датчик, после чего водонагреватель действительно начинает работать без перебоев. Но подобное решение нарушает технику безопасности эксплуатации газового оборудования. Водонагреватель останется без защиты, при утечке угарный газ попадет в помещение.
Использовать газовую колонку при отсутствии разреженности в дымоходном канале категорически запрещено. Рассмотрим возможные причины отсутствия тяги.
Разновидности и принцип работы датчиков
Чтобы понять, как работает отопительный прибор, нужно разобраться в его составляющих. В публикации «Устройство газовой колонки » мы подробно описывали, из каких деталей состоит агрегат. Сейчас расскажем о назначении сенсоров.
Датчик тяги
Располагается в связующей части дымохода и корпуса. Его главная задача — определять наличие вентиляции (тяги) в дымоходе.
Нарушение вентиляции происходит по разным причинам: засор или повреждение дымохода, скопление сажи на стенках, неправильный монтаж шахты. Для выявления нарушений и устанавливается сенсор. Когда он срабатывает, колонка прекращает работу.
В зависимости от типа газового котла или колонки камера сгорания может быть открытой и закрытой. От этого зависит разновидность сенсора и принцип его работы.
Приборы с открытой камерой предусматривают атмосферный тип горелки. Пламя поддерживается за счет вентиляции в помещении, а тяга — за счет правильного диаметра дымоотвода.
Защитный сенсор в таких агрегатах представляет собой металлическую пластину с отходящим контактом. Она реагирует на повышение температуры. Отводящие газы имеют температуру 120–140 градусов.
Когда они нормально выводятся, значения не превышают норму. Но когда случается неполадка, газы скапливаются и температура повышается. От этого расширяется металл на пластине, контакт отходит и закрывает клапан подачи газа.
Как только работа приходит в норму, пластина возвращается в исходное положение.
В турбированных колонках камера сгорания закрытого типа. Приток чистого воздуха, как и отвод дыма, происходит через коаксиальный канал с помощью вентилятора. В таких устройствах система защиты выполнена в виде пневмореле с мембраной. Устройство отслеживает скорость отвода газов вентилятором.
При нормальном потоке мембрана находится в изогнутом состоянии, контакты замкнуты. Как только поток ослабевает, мембрана возвращается в нормальное положение и контакты размыкаются. Тогда газовый клапан закрывается.
Поэтому при срабатывании защиты не игнорируйте поломку, а попытайтесь сразу же устранить.
Датчик перегрева
Элемент устанавливается на трубках теплообменника и отслеживает температуру воды. При нагреве свыше 85 градусов он срабатывает и блокирует работу. Защиту от перегрева также называют термореле или термостатом. Если бы термореле не срабатывало вовремя, то жидкость закипала бы в теплообменнике. Это может привести к сгоранию радиатора и поломке самой колонки.
Термостат нагрева изготавливают на основе биметаллических пластин или терморезисторов. При повышении значений его контакт размыкается, отчего техника выключается. Когда он срабатывает:
- при чрезмерном нагреве воды;
- при неисправности самого сенсора, нарушении проводки;
- при плохом контакте с местом установки.
При поломке термореле на дисплее котла или колонки может высветиться код ошибки.
Датчики пламени и ионизации
Сенсор пламени или горения представляет собой термопару, которая нагревается от пламени. При постоянном нагреве давление внутри элемента повышается, поэтому клапан подачи топлива остается открытым. Как только горелка гаснет и элемент остывает, клапан закрывается. Его также можно назвать датчиком газа, поскольку он предохраняет технику от утечки топлива во время отключения горелки.
Ионизационный элемент находится в контакте с пламенем горелки. В результате сгорания вырабатываются ионы, которые притягиваются к датчику и вырабатывают ток. Если фиксируется достаточное количество ионов — техника продолжает работу. Если количество снижается — прибор прекращает функционировать.
Когда он может сработать:
- при нарушении в подаче воздух-топливо;
- при засоре клапана или электрода;
- при загрязнении элементов розжига.
Датчик протока воды
Контролирует мощность протока воды через колонку. Нужен для того, чтобы отключить работу устройства при выключении смесителя.
Также есть сенсор, который фиксирует силу напора воды. Он не даст колонке включиться до тех пор, пока сила напора не достигнет нормы.
Что такое датчик перегрева?
Помимо датчика тяги, существует также датчик перегрева. Он представляет собой устройство, который предохраняет воду, нагреваемую котлом от закипания, которое происходит при повышении температуры свыше 100 градусов по Цельсию.
Датчики температуры для котла — это один из вспомогательных элементов автоматизации для управления системой отопления, позволяющий определять температуру среды
При срабатывании такое устройство выключает котел. Датчик перегрева работает исправно только при правильной установке. Повышение температуры воды без этого устройства, грозило бы выходом из строя газового котла.
Датчик наличия перегрева следит за повышением температуры в контуре нагрева. Он устанавливается на выходе из теплообменника контура нагрева. При достижении критической температуры размыкает контакты и отключает котел.
Причины срабатывания датчик перегрева:
- Подобное устройство может сработать при слишком сильном нагреве воды в колонке;
- При плохом контакте датчика;
- Из-за его неисправности;
- Если датчик имеет плохой контакт с трубой.
Для того, чтобы сделать датчик нагрева более чувствительным используют теплопроводящую пасту. При перегреве датчик блокирует работу котла. Современные устройства способны указывать код поломки на дисплее.
Ремонт
Самостоятельный ремонт повредившейся автоматики котла — дело не только малоприятное, но чаще всего и практически безнадежное, поскольку паспорта котлов пишутся всё-таки не для этих целей. А без точного знания схемы и всех тонкостей устройства автоматической системы простому человеку (не электронщику) лучше даже не начинать. Конечно, я не открою Америку, если скажу, что лучшим решением будет изначально брать котел с надежной автоматикой от уважаемого производителя, так вы меньше рискуете нарваться на неприятности.
Для управления насосами, станциями и прочими устройствами водоснабжения необходимо использовать специальные приборы. Дифференциальное реле давления воды для насоса позволяет автоматически выключать либо включать насос при изменении напора в системе.
Как установить датчик тяги газового котла
Бывают случаи, когда требуется замена датчика тяги напольного газового котла (либо навесного). Процесс установки пневмореле с мембраной прост. Достаточно зафиксировать регулятор в выбранном месте и присоединить его к газовой колонке
Для правильного фиксирования температурного режима важно располагать регулирующий элемент, придерживаясь рекомендаций специалистов:
- показатель минимальной высоты от поверхности пола достигает 150 см;
- максимальная высота от пола равна 170 см.
Любые отопительные приборы, бытовая, климатическая техника, искажающие температурный показатель внутри газового прибора, должны находиться на расстоянии 100 см
Важно предотвращать возникновение сквозняков. Установка котла в холодном помещении недопустима. Стоит учитывать, что нельзя допускать слишком плотной фиксации датчика к корпусной части оборудования
Установку производят на паронитовые прокладки, что способствует уменьшению нагрева датчика через контакт с корпусом колонки и позволяет добиться зазора между отверстием в области газохода и плоскости датчика
Стоит учитывать, что нельзя допускать слишком плотной фиксации датчика к корпусной части оборудования. Установку производят на паронитовые прокладки, что способствует уменьшению нагрева датчика через контакт с корпусом колонки и позволяет добиться зазора между отверстием в области газохода и плоскости датчика.
Важно убедиться в том, что контакты термореле крепко зафиксированы на корпусе. Недопустимо наличие на устройстве следов окисления. Пошаговый процесс установки:
Пошаговый процесс установки:
- После того, как прибор был зафиксирован в выбранном месте, следует приступить к прокладыванию провода до источника тепла, используя скрытый или открытый методы. Одну часть конца кабеля подсоединяют к контактам, на которых отображена маркировка СОМ и NO термостата. В беспроводных модификациях можно найти клеммы в области релейного блока.
- Переднюю панель газового оборудования необходимо снять, так как она закрывает доступ к плате управления и разъемам. Перемычку, расположенную между клеммами, извлекают.
- К освобожденным клеммам подсоединяют провода, которые идут от контактов регулятора. Соблюдение полярности необязательно.
Как проверить и отключить сенсоры
Если вы хотите, чтобы техника нормально функционировала, тогда отключать защиту нельзя. Когда прибор отключается через некоторое время после нагрева, это уже говорит о том, что датчики исправно работают. Другое дело, когда на табло высвечивает код ошибки с указанием проверить деталь. Тогда контакты отключаются, а защитное устройство прозванивается мультиметром.
Чтобы техника и ее системы безопасности нормально работали, прочищайте узлы и детали от засора и накипи. Так, обрастание теплообменника накипью приводит к несвоевременному срабатыванию термореле. Поэтому используйте реагенты для его очистки.
Система безопасности для газового оборудования очень важна. Поэтому перед покупкой изучите комплектующие колонки, обычно они указываются в документации техники.
Порядок диагностики для турбированного котла
В котле, который оснащен вентилятором для удаления продуктов сгорания обеспечение безопасности работы несколько сложнее. Проверку тяги осуществляет внешнее устройство – пневмореле. В вытяжной трубе также устанавливается устройство для измерения расхода воздуха (устройство Вентури или трубка Пито), которое соединяется с пневмореле через пластиковые трубочки. То есть в этом случае принцип контроля тяги такой: если расход воздуха, создаваемый вентилятором, в вытяжном трубопроводе больше минимального значения на которое настроено пневмореле, то контакты реле замыкаются и плата дает сигнал на розжиг, если расход воздуха меньше (тяга не достаточна) – контакты размыкаются и работа котла будет остановлена.
То есть в типичной схеме дымоудаления такого котла будет:
впускной трубопровод
вентилятор
устройства контроля
выпускной трубопровод
Впускной трубопровод – это труба, по которой воздух поступает в камеру сгорания (в турбированном котле она закрыта). Если например, оголовок трубы зимой покрылся инеем – притока не будет, вентилятор при этом характерно тише работает – котел не запустится. При условии, что с выпускной трубой все в порядке и других проблем нет – если открыть камеру сгорания – то котел запустится в штатном режиме.
Работу вентилятора можно оценить визуально (лопасти видны без демонтажа). Если при включении котла вентилятор не запускается, то в большинстве случаев либо с платы не поступает сигнал (неисправна плата), либо неисправен сам вентилятор. Повреждение проводки иногда встречается, но редко. Работники сервисных служб проверяют работоспособность вентилятора напрямую подавая на него напряжение. Если вентилятор срабатывает – вероятнее всего потребуется диагностика и ремонт платы управления.
Если вентилятор включается, и воздух нормально поступает в камеру сгорания, но котел не запускается из-за ошибки дымоудаления – нужно проверить срабатывает ли пневмореле. Проверить, что реле срабатывает можно визуально (реле издает характерный щелчок) а еще лучше тестером – проверить замыкание контактов в проводке, т.к. реле может срабатывать, но по каким-либо причинам сигнал не доходит до платы управления.
Если пневмореле не срабатывает – нужно убедиться, что в подводящих трубочках отсутствуют загрязнение или конденсат, они не повреждены. Как вариант – можно самостоятельно создать разрежение в подводящей трубке и убедится, что реле срабатывает. Если не срабатывает – вероятно, что оно неисправно и подлежит замене (в большинстве случаев они не разборные и не подлежат ремонту).
В том случае, если принудительно реле срабатывает, но штатно, при запуске котла – нет, то следует осмотреть устройство Вентури (или Пито) на предмет повреждений или загрязнений. Малейшие деформации или загрязнение могут приводить к неисправности.
Так как устройство Вентури располагается в выпускном трубопроводе – то могло быть деформировано высокой температурой выхлопных газов.
Проблемы с выпускным трубопроводом могут быть те же что и с впускным, но убедиться в отсутствии блокировки можно, пожалуй, только визуально или, замерив, фактическое разряжение прибором через специально предусмотренные контрольные отверстия.
Устройство контроля расхода воздуха устанавливается внутри выпускного трубопровода. Здесь есть вероятность повреждения высокой температурой (деформация трубки) или загрязнения.
В некоторых современных котлах могут быть установлены вентиляторы с регулируемой частотой вращения, которая задается в настройках в зависимости от типа применяемого дымохода и его длины (например, в некоторых моделях Buderus и Ariston). Поэтому не лишним будет изучить инструкцию по эксплуатации оборудования, так как на практике были случаи, когда неправильная настройка платы была источником проблемы. Данная статья описывает наиболее частые и очевидные причины неисправностей газовых котлов, связанных с удалением продуктов сгорания. Разные котлы могут быть оборудованы разными схемами контроля – мы рассмотрели самые популярные.
Также обращаем внимание, что отключать устройства контроля недопустимо – все они предусмотрены для безопасной эксплуатации оборудования. Если есть проблема – ее нужно устранить!
Способы восстановления и повышения тяги
Причины снижения тяги обычно являются понятными и легко устраняемыми:
- Засорение дымохода. Это может произойти вследствие сажеобразования или попадания в него пыли и грязи из вне. Регулярная очистка дымохода даже при самых благоприятных условиях эксплуатации является нормой. Сделать это можно, например, металлическим ершом на длинной проволоке. Стенки дымохода должны быть максимально чистыми, иметь ровную поверхность.
- Недостаточная теплоизоляция дымохода. При недостаточном утеплении большая часть дымохода охлаждается, вследствие чего уже не наблюдается существенный перепад температур, необходимый для достаточного разрежения.
- Ошибки в проектировании дымохода. Чаще всего это недостаточная его высота, она должна быть не менее 5 м. Существуют и нормы высоты относительно конька крыши (см. фото ниже). Слабая тяга возможна и при недостаточном диаметре дымохода, чрезмерном количестве колен, негерметичности.
Оптимальная высота дымохода согласно СНиП 41-01-2003. Отдельно стоит отметить ременные явления обратной тяги, гасящие горелку котла, которые возникают не только из-за неправильной высоты дымохода, но и отсутствия грамотно подобранного, защищающего от ветра, дефлектора на нем.
Газовые котлыИнструкцииКотлы
Причины срабатывания датчика тяги
В некоторых случаях пользователь может наблюдать периодическое срабатывание датчика тяги и отключение газового котла. В этом случае может появиться желание выключить агрегат полностью
Но этого делать не стоит, важно вовремя найти причину. Она может быть следующей:
- Плохие тяговые характеристики. Случается, что слабая интенсивность движения дымовых газов приводит к опрокидыванию тяги. Это приведет к тому, что ядовитые пары будут поступать в дом.
- Возникновение обратной тяги — отходящие газы начнут двигаться в обратном направлении. Это может происходить из-за слабого прогрева трубы или недостаточной теплоизоляции.
- Проблемы в системе дымоудаления.
Рассмотрим наиболее распространенные ситуации неполадок в системе дымоотведения:
- Сильный ветер – его порывы могут задуть газовую горелку. Чтобы такая проблема не возникла, следует установить на оголовок трубы дефлектор.
- Засорение дымохода копотью и нагаром. Ликвидировать проблему необходимо чисткой трубы.
- Ошибки при монтаже системы дымоудаления.
- Неправильные характеристики трубы: диаметр, длина и т.д.
Если Вы не можете найти причину плохой тяги, то рекомендуется обратиться к специалисту.
Классификация видов термодатчиков
Выбор датчика зависит от того, в какой среде необходимо контролировать температуру: внутри котла, в помещении или в системе отопления. От правильности их выбора зависит эффективность и безопасность работы отопительного оборудования.
Датчик температуры для котла отопления классифицируется по следующим критериям:
- по способу определения температуры,
- по типу взаимодействия с термостатом.
Виды датчиков по способу определения температуры
По способу определения температуры датчики бывают:
- Дилатометрические, представляющие собой биметаллические пластины или спирали, принцип работы которых основан на тепловом расширении металлов или других типов твёрдых тел.
- Резистивные, имеющие сильную зависимость от температуры в определённом измеряемом диапазоне, которая проявляется в виде резких изменений электросопротивления.
- Термоэлектрические, представляющие собой термопары (сплавы двух разнородных проводников, например, хромель-алюмель), в которых при определённых температурных интервалах начинает индуцировать термо-ЭДС.
- Манометрические, принцип действия которых основан на изменении давления газа или жидкости в замкнутом объёме.
Дилатометрические датчики изготавливаются из материалов с высоким коэффициентом теплового расширения, которые реагируют на минимальные температурные колебания. Принцип их работы основан на замыкании либо размыкании электрических контактов. Для повышения их чувствительности и качества контакта в конструкциях используют магниты.
Резистивные термодатчики изготавливаются из специальных сплавов проводников или полупроводников. Конструктивно состоят из катушки с намотанным тонким медным, платиновым или никелевым проводом и керамического корпуса или полупроводниковых пластин, помещённых в пластиковый или стеклянный корпус.
Полупроводниковые резисторы бывают двух видов:
- термисторы, имеющие нелинейную температурную зависимость, характеризующуюся снижением сопротивления при нагреве,
- позисторы, также имеющие нелинейную зависимость от температуры, но отличающиеся от термисторов повышением сопротивления при нагреве.
Термоэлектрические датчики изготавливаются из двух специально подобранных разнородных металлов или сплавов, в точке контакта которых при нагреве индуцируется термо-ЭДС, величина которой пропорциональна разности температур двух спаев. При этом измеряемая величина не зависит от температуры, длины и сечения проводов.
Манометрические датчики позволяют определять температуру немагнитным способом без применения источников энергии, что позволяет их применять для дистанционных измерений. Однако их чувствительность на порядок хуже, чем у других термодатчиков, а также присутствует эффект инерционности.
Виды датчиков по способу взаимодействия с термостатом
Измерители температуры по типу взаимодействия с термостатом подразделяются на следующие виды:
- проводные, передающие данные на контроллер по проводам,
- беспроводные – высокотехнологичные современные устройства, передающие данные на определённой радиочастоте.

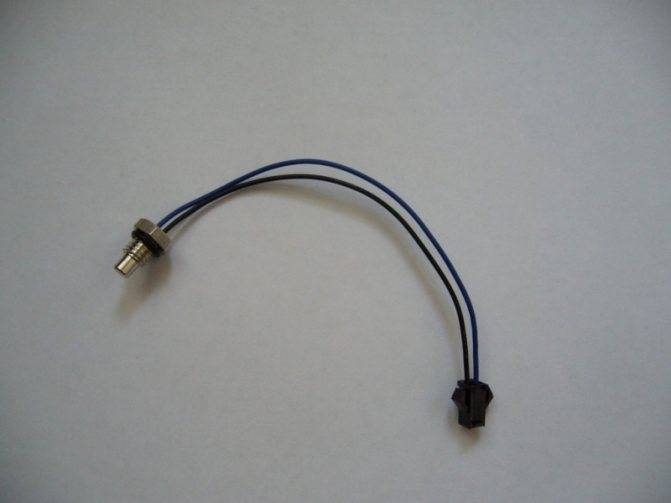

Проводной датчик температуры для котла
Проверка
Смена датчика тяги котла может потребоваться, если наблюдаются серьезные нарушения в работе отопительного оборудования. То есть если котел отключается постоянно, хотя каких-либо серьезных неполадок в дымоходе и всех остальных компонентах системы нет. Или если контроллер работает, но где-то через 25 минут после запуска выключается. А ведь следующий запуск обычно бывает лишь после того, как датчик полностью остынет. И именно по этой причине не будет лишним датчик тяги котла. Сделать это можно тремя методами. В первом случае в месте, где закреплен датчик, устанавливается зеркало. Во время работы устройства оно не должно запотеть. Если же это не так – с системой что-то не так.
Еще один способ состоит в том, что можно проверить датчик уходящих газов. Для этого необходимо прикрыть дымоход с помощью заслонки, но сделать это необходимо не полностью. Если все с системой отлично, то котел в этот же момент должен выключиться.
Третий способ проверки заключается в том, что двухконтурный вариант переводится в режим горячего водоснабжения, но без поддержки отопления. После этого кран открывается на полную. Если в этом режиме отключился контроллер, то вероятно, что с датчиком тяги какие-то проблемы.
Чтобы понять, что необходима замена датчика, причем не важно, какого – тяги, протока, давления воды, указывают следующие признаки:
- котел постоянно отключается, несмотря на отсутствие видимых причин для этого;
- теплогенератор через полчаса после начала работы перестает работать и его невозможно перезапустить до момента, пока он не остынет.
Если же сам контроллер работает совершенно исправно, то есть смысл проверить, все ли в порядке с тягой. Также отключения могут наблюдаться в случаях, если присутствуют сбои в работе автоматики. Следует сразу сказать, что при наличии каких-либо отклонений не следует пытаться осуществить ремонт самостоятельно. Наилучшим решением будет вызвать специалиста газовой службы на дом. У него есть опыт в ремонте таких устройств, и он точно сможет быстро и качественно устранить поломку в кратчайшие сроки.
На первый взгляд может показаться, что выбрать датчик на газовый котел очень просто. В какой-то степени это так и есть
Но это не следует воспринимать как что-то простое, на что нельзя обращать особое внимание. Так как именно датчик будет той системой защиты, которая в случае неполадок сможет предупредить беду и отключить котел практически сразу же, как только возникнут проблемы. То же самое касается и проверки этого типа техники
То же самое касается и проверки этого типа техники
Обязательно датчик следует проверять даже просто для того, чтобы полностью убедиться в том, что он совершенно исправен
То же самое касается и проверки этого типа техники. Обязательно датчик следует проверять даже просто для того, чтобы полностью убедиться в том, что он совершенно исправен
По этой причине следует относиться с особым вниманием и к процессу выбора такого счетчика и процессу его проверки
О датчиках тяги для навесных котлов смотрите далее.
