Подборка схем подключения датчика движения для включения света

Решение возможных ошибок

При монтаже устройства, включающего свет после улавливания движений человека, можно допустить ошибку, заключающуюся в создании плохого контакта у нулевого провода. Такое случается, если провод вставляют в клемму вместе со строительным мусором или не прожимают, что приводит к образованию плотного слоя нагара, значительному нагреву, окислению и потере контакта. Если датчик не срабатывает, то провода требуется проверить и при необходимости прочистить или прожать.

Неисправность датчика может быть последствием деформации и поломки алюминиевой жилы. Чтобы поверить, так ли это, необходимо применить вольтметр – приблизить его щупы к клеммам. Правда, устройство может не срабатывать даже в случае обнаружения аппаратом напряжения. В такой ситуации следует заменить старую лампу на новую, ведь, скорее всего, проблема кроется в перегорании нити канала в приборе освещения.

Иногда люди, установившие в комнате датчик движения, сталкиваются со следующей проблемой: свет не отключатся, несмотря на то, что устройство, реагирующее на перемещение человека, исправно. Чтобы разобраться с этой неполадкой в работе устройства, необходимо проверить период выставления времени.
Вероятно, эта величина слишком большая и не даёт выходному контакту, ответственному за работу светильника, разомкнуться. В таком случае требуется незначительно уменьшить задержку времени на срабатывание.

Виды датчиков движения для включения света

Выбирая прибор нужно иметь представление о видах датчиков и их особенностях. Различаются датчики движения по месту монтажа, принципу действия, типу питания и другим критериям.

По месту монтажа:

• уличные;
• для помещений.

Уличный фонарь с датчиком движения для включения света может работать в широких диапазонах до 500 метров включительно. Большая площадь чувствительности может быть у более дорогих профессиональных аппаратов. Уличные датчики отличает устойчивость к изменению температур.

Комнатные (бытовые) – не защищены от перепадов температур, поэтому при установке на улице выходят из строя.

По типу питания:

• от сети;
• от аккумулятора;
• от батареек.

По используемой технологии:

• инфракрасные;
• ультразвуковые;
• микроволновые.

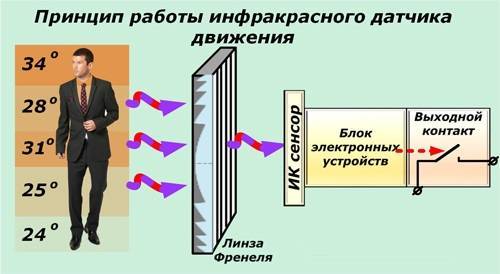

Инфракрасный

Такое устройство представляет собой чувствительный термометр. Когда в зоне его действия появляется объект с температурой, на которую он настроен, прибор включает свет. Правильной работе инфракрасного датчика могут мешать потоки воздуха, идущие от батарей отопления и кондиционеров.

Ложное срабатывание возможно в присутствии теплокровных животных. Все это необходимо учитывать при установке датчика и настройке его рабочих параметров. Преимущественно используется внутри помещений, так как чувствителен к изменению погодных условий и прямому попаданию солнечных лучей.

Устройство и угол обзора инфракрасного датчика

Ультразвуковой

Он сначала излучает волны звука в диапазоне частот от 20 до 60 кГц. Затем отраженный звук улавливается и анализируется датчиком. При сдвиге частот отраженного сигнала сенсор фиксирует нахождение движущегося объекта в зоне своего действия и включает освещение. Дальность действия ультразвуковых датчиков не высока, они могут не срабатывать при медленном перемещении объектов.

Микроволновый

Принцип работы микроволнового датчика движения подобен ультразвуковому, но с использованием электромагнитной волны вместо звуковой. Небольшие габариты позволяют скрывать устройство при монтаже. Радиус действия этого типа датчиков может быть очень большим и зависит от мощности передатчика микроволн и чувствительности приемника.

На работу сенсора не влияет окружающая среда. Оно может охватывать помещения даже за перегородкой. Самыми большими недостатками этого прибора является его цена, большая чувствительность, вызывающая срабатывание при движении за пределами предполагаемой зоны обнаружения и вред длительного воздействия СВЧ на человека и животных.

Принцип работы микроволнового датчика движения

Область применения датчиков

датчик освещения

Приборы освещения, оснащенные датчиками движения, целесообразно применять в следующих местах:

• Гаражи, подвалы, кладовки и другие помещения с минимальным уровнем природного освещения, где обычно трудно найти выключатель. Кроме того, зачастую у человека входящего в такие помещения заняты руки;
• Лестницы, коридоры, подъезды – проходные помещения в которых люди появляются ненадолго, но часто;
• Вход в дом, подъезд или гараж – места, где необходимо заблаговременно включать свет;
• Ванные комнаты и туалеты, причем там эти датчики могут включать не только свет, но и вентилятор вытяжки;

Как отрегулировать и настроить устройство

Все настройки нужны для того, чтобы создать необходимый режим работы датчика в конкретных условиях эксплуатации. С их помощью можно так отрегулировать работу прибора, что он будет удовлетворять требования в экономии электроэнергии, и одновременно осуществлять функцию освещения нужной продолжительности.

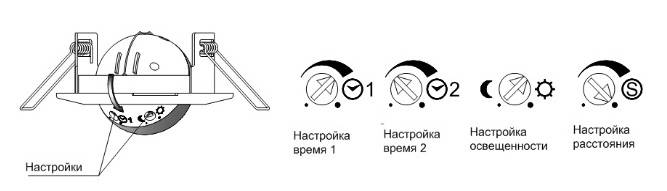

Настройка осуществляется при помощи поворота регуляторов

Наиболее распространённый набор настроек состоит из 3 функций:

1. «TIME». Настройка длительности времени освещения. Диапазон регулировки — от 5 с до 8 мин.
2. «LUX». Этот регулятор позволяет запрограммировать прибор на работу в определённое время суток. Датчик начнёт работу при наступлении сумерек, и отключится с рассветом. На корпусе обычно обозначены два крайних состояния — солнце и месяц. Смещением в одну или другую сторону можно добиться нужного времени срабатывания. Если же установка датчика предполагается в коридоре или санузле, в которых нет естественного освещения, регулятор переводят в крайнее «раннее» положение.
3. «SENS». С помощью данной функции можно изменить уровень чувствительности прибора к массе (объёму) объекта и расстояния до него. В основном датчики настроены так, что не будут реагировать на мелких домашних животных, например, собак и кошек. Но дополнительная регулировка никогда не повредит.

Приступая к самостоятельной установке датчика движения, необходимо помнить о безопасности. Все действия должны быть продуманными. Подвергать себя опасности поражения электрическим током не следует. Использовать нужно только рекомендованные производителем электрические проводники и соединительные материалы.

Где устанавливать?

Без опыта установки подобных устройств довольно сложно выбрать оптимальное место для датчика. Поэтому стоит потратить немного времени на тестирование разных уголков в квартире или во дворе. Есть несколько общих рекомендаций, которые помогут в этом процессе:

• В зоне видимости прибора не должно быть таких препятствий, как деревья, кустарники и другие, произвольно двигающиеся объекты.
• Не рекомендуется устанавливать устройство рядом с другими осветительными приборами, микроволновками, вентиляторами, кондиционерами и батареями.
• Свести к минимуму попадание воды, солнца, грязи и пыли. Если датчик устанавливается, например, во дворе, имеет смысл прикрепить над ним козырек или другую защиту от непогоды и направленных солнечных лучей.
• Датчик должен охватывать максимальный угол обзора, при этом недопустимы какие-либо крупногабаритные объекты в поле зрения. Их наличие делает работу датчика неэффективной.

Места установки

Технические характеристики и внешний вид устройства напрямую влияет на место установки. Бытовые датчики движения обычно крепятся на потолке или стенах. Первый вариант удобно устанавливать в помещении с несколькими дверьми, где неизвестно, с какой стороны войдет человек. Потолочные датчики чаще всего имеют угол обзора в 360° и устанавливаются посередине комнаты

Но для разных датчиков важно направление движения, и в какой плоскости они работают

Настенные устройства, как правило, монтируются рядом с дверью, направляя на нее зону прослушки. В этом случае движение будет регистрироваться, когда кто-то заходит в комнату или подсобку. Кроме стандартных вариантов, существуют модели, встраиваемые в монтажную коробку или непосредственно на лампу.

Предыдущая
Датчики движенияКак выбрать и подключить выключатель света с датчиком движения
Следующая
Датчики движенияПравильная настройка датчика движения под конкретные задачи

Спасибо, помогло!Не помогло

Стоимость датчиков движения

Планируя установить приборы для слежения в жилых помещениях, пользователи часто задумываются о целесообразности дополнительных расходов. Стоимость самых простых устройств начинается от 300…350 рублей, при этом на китайских сайтах можно найти и более дешевые варианты (особенно при оптовой закупке или совместных покупках). Относительно качественные изделия с возможностью регулировки рабочих параметров, удобным монтажом и достаточной чувствительностью стоят 700…2000 рублей, причем беспроводные (на батарейках) приборы имеют стоимость на 10..50% выше проводных аналогов.

Самодельные датчики движения

Схема датчика движения для включения света

Схемы датчиков движения, собираемые своими руками, достаточно просты для того, чтобы каждый желающий мог сделать их в домашних условиях. Наиболее распространенными среди пользователей являются следующие варианты:

• световой датчик;
• емкостный датчик;
• тепловой прибор, собранный на основе комплекта «Arduino»

Первым в этом списке представлен прибор, состоящий из встроенного источника света и вынесенного на определенное расстояние транзисторного фотоэлемента. При пересечении перемещающимся человеком линии связи световой луч прерывается, после чего срабатывает исполнительный элемент. Сразу вслед за этим подключенный к нему светильник включается. В устройствах второго типа используется принцип изменения емкости помещения при появлении в нем человека. Поэтому его основной элемент – распределенный конденсатор, состоящий из самодельных емкостных конструкций.

Беспроводные датчики движения

Для автономной работы без присоединения к электрической сети используются беспроводные ДД. Их питание может осуществляться от солнечных батарей, аккумуляторов или батареек. Срок эксплуатации без подзарядки составляет от 6 до 12 месяцев. В зависимости от ценовой категории, возможны различные варианты настроек.

Так, дешевые беспроводные модели устанавливаются только в помещении. Потому что обладают слабой степенью защиты от воздействия внешних факторов. Отсутствует детектор иммунитета от домашних животных. Дальность передачи сигнала до 100 метров.

А вот дорогие экземпляры монтируются не только в помещении, но и на улице. Работают при любых климатических условиях. Неблагоприятные проявления погоды в виде дождя, снега или воздействие прямых солнечных лучей никаким образом не влияют на производительность датчика. Также присутствует настройка игнорирования объектов, вес которых до 40 килограмм (домашних питомцев). К тому же может использоваться смешанный режим работы.

Существуют модели типа «шторка». Они прослеживают узкую ограниченную площадь. Часто применяются возле дверей или окон, чтобы предотвратить несанкционированное проникновение посторонних лиц внутрь помещения.

Принцип работы заключается в передаче радиосигнала на определенной частоте к приемнику. Благодаря защищенному радиосигналу исключается возможность воздействия помех других частот. Если присутствует прямая видимость между блоком управления и датчиком движения, то расстояние передачи сигнала может достигать 500 метров.

Блок сигнализации имеет встроенный GSM-модуль с сим-картой. При срабатывании ДД, передается сигнал на блок, затем отсылается смс-сообщение на телефон, номер которого заранее внесен в память устройства. Таким образом, можно обезопасить любое помещение или, к примеру, свой гараж, находящийся далеко от дома.

Подводя итоги, можно выделить несколько правил, придерживаясь которых настраивать будет легко и просто:

• Максимально убрать все осветительные приборы, которые могут повлиять на корректную работу ДД.
• Не ставить рядом нагревательные приборы, в том числе кондиционеры. Потому что любые датчики движения чувствительно относятся к движению потоков воздуха.
• Установить прибор так, чтобы никакие большие предметы не заслоняли ему обзор. Тем самым можно увеличить рабочую площадь устройства.

Предыдущая
Датчики движенияКак правильно подключать датчик движения
Следующая
Датчики движенияКак выбрать и настроить лампу с датчиком движения

Спасибо, помогло!5Не помогло3

Разновидности датчиков движения

Основной принцип работы прибора – использование волн разного диапазона для получения информации о контролируемом объеме (пространстве). При этом по типу волн различают датчики:

• фотоэлектрические (световые, оптические);
• инфракрасные (невидимый для человека спектр светового излучения);
• ультразвуковые;
• микроволновые;
• томографические (на основе радиоволн).

Кроме того, выделяют датчики активные и пассивные. Первые излучают волны в пространство и анализируют «ответ», то есть изменения в отраженном излучении. Вторые только анализируют поступающее из внешней среды излучение. Комбинированные модели одной частью излучают, другой – анализируют волны.

Важно: использование ультразвуковых датчиков в местах постоянного проживания людей, нахождения домашних или диких животных нецелесообразно. Животные слышат ультразвук, люди иногда способны его воспринимать

Поэтому постоянно излучаемые сигналы приводят к беспокойству домашних питомцев или недомоганию у людей.

Поскольку около 50% используемых в быту и неспецифических системах слежения датчиков являются инфракрасными, в основном в статье будут рассматриваться именно эти приборы

Ячеистая структура на видимой части датчика – это система из нескольких (нескольких десятков) линз Френеля. Каждая из линз фокусирует падающие на нее инфракрасные лучи и проецирует их на чувствительный элемент. Если в «зоне ответственности» никого нет, уровень излучения примерно равен для всех линз. При появлении в зоне «теплого» объекта уровень излучения увеличивается на некоторых линзах. По этим данным система определяет наличие движения в определенной части помещения.

Интересно, что в зависимости от настройки и уровня теплового воздействия инфракрасный датчик движения может включать освещение или подавать сигнал тревоги.

Надежность срабатывания прибора зависит в том числе от угла охвата («зоны чувствительности) и правильности настройки.

Показанный на схеме детектор является пассивным, то есть только приемником.

Настройка и регулировка параметров устройства

Для того, чтобы прибор корректно срабатывал на движение и не реагировал на помехи, движение домашних животных или веток за окном, важно не только правильно его установить, но и грамотно настроить

Угол обзора

Некоторые приборы позволяют управлять углом обзора с помощью специального переключателя на корпусе устройства. Это дает возможность уменьшить или, наоборот, увеличить угол контролируемой зоны датчиком движения для корректного срабатывания. Те устройства, которые не имеют регулировки угла обзора настраиваются с помощью их поворота в нужную сторону или с использованием стены, как ограничителя. Умельцы также прибегают к помощи изоленты, искусственно ограничивая обзор датчика заклеивая его сканирующий экран в нужных местах.

Чувствительность (SENS)

Данный переключатель позволяет уменьшить количество ложных срабатываний от домашних питомцев, веток деревьев за окном и других факторов. Настройка по этому фактору начинается с минимального значения переключателя, с последующим увеличением до нужного. Все это производится экспериментальным путем с обязательным тестированием.

Задержка выключения (TIME)

Возможность настройки задержки зависит от конкретного устройства и может быть в пределах от 5 секунд до 30 минут. Настройка по этому параметру производится исходя из предпочтений пользователя и назначения помещения или освещения. Работает это следующим образом: при регистрации движения освещение включается и после этого выключится только по истечении настроенной задержки на устройстве.

Уровень освещенности (LUX/DAY LIGHT)

Настройка по этому параметру производится для регулировки включения осветительного прибора при заданной освещенности. То есть включение будет происходить только если произойдет регистрация движения при настроенной освещенности. Если освещенность в помещении будет выше – прибор не включится. Регулировку производят с минимального значения, постепенно увеличивая до необходимого.

Установка светильника с датчиком движения

 1.Подготавливаем светильник к установке.В отверстия для вводных кабелей устанавливаем специальные резиновые уплотнители из комплекта поставки.

2.Отключаем подачу электрического тока в месте установки. Для этого выключаем в распределительном щите автоматический выключатель, отвечающий за эту группу освещения. Если автоматы не подписаны, отключайте все по очереди и проверяйте напряжение на фазном проводе идущем к бра (обычно белый или коричневый), определить наличие напряжения можно с помощью индикаторной отвертки.  Ни в коем случае не начинайте установку не отключив электричество!

3.Протягиваем вводной питающий кабель через резиновый уплотнитель в светильник и укорачиваем его до длины, достаточной для подключения проводов к клеммам светильника.

4.Фиксируем корпус светильникас датчиком движения на стене, через три крепежных отверстия, как показано на изображении ниже. Выбор крепежа необходимо делать учитывая тип поверхности, на которую производится установка, в нашем случае идеально подошли саморезы из комплекта поставки.

5.Подготавливаем питающий кабель.Снимаем с него оплетку. Для работы светильника достаточно лишь два провода – фазы и ноля, заземление здесь не требуется, так как корпус выполнен из диэлектрического материала, не пропускающего электрический ток.

6.Снимаем изоляцию с концов проводов, примерно на 5 — 7мм.

7. Подключаем провода, помещаем их в соответствующие клеммы светильника и фиксируем с помощью отвертки.Белый — ФАЗНЫЙ провод — в клемму с маркировкой L.Белый с синей полосой – НОЛЬ – в клемму с маркировкой N.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Остается не занятой одна клемма светильника (закрытая заглушкой), с маркировкой L со штрихом. Это управляющая клемма, через нее можно подавать питание на другое оборудование, будь то другие светильники группы (могут быть без встроенного датчика движения), вытяжные вентиляторы и т.п. Единственное ограничение — это потребляемая мощность этих устройств, она должна быть не более 100 Вт.   Принцип работы будет следующий — при обнаружении движения, в зоне охвата встроенного ультразвукового датчика, светильник загорится и подаст напряжение на клемму L со штрихом, после чего все устройства, подключенные к ней, так же включатся. Это очень удобная функция, она позволяет значительно расширить область применения светильников с датчиками движения в быту и на производстве.8.Устанавливаем лампу в патрон светильника. В нашем случае была выбрана светодиодная (LED) лампа мощностью 13 Вт, теплого свечения, с требуемым для светильника типом цоколя e27.

9.Устанавливаем плафон. У данного светильника, плафон просто накручивается на корпус, при этом для полной фиксации, плафон достаточно повернуть всего на четверть оборота.

На этом установка завершена, включаем подачу электрического тока в распределительном щите и тестируем светильник с ВЧ датчиком движения.

Если все сделано правильно, светильник сразу загорится и если не обнаружит движения в зоне охвата, через некоторое время выключится. Изменить заводские настройки светильника со встроенным датчиком движения вы сможете следующим образом:

Общая информация

Датчик движения – это специальное устройство, которое посредством чувствительных элементов фиксирует присутствует человека или животного и автоматически включает свет. Он устанавливается, в основном, в коридорах и на придомовых территориях. То есть, в местах с относительно высоким потоком людей.

Прежде чем отвечать на вопрос, как сделать датчик движения, необходимо определиться с существующими типами таких устройств. Это оборудование классифицируется по месту установки. Датчики бывают:

• наружные;
• внутренние.

Первый тип устройств предъявляется более высокие требования к качеству и виду материала, из которого изготавливается его корпус. Наружные датчики отличаются между собой максимальной зоной охвата. Под последним термином понимается определенный участок территории, движение по которому способен «засечь» сенсор.

По механизму работы датчик движения для включения света бывает:

1. Инфракрасным. Такие устройства реагируют на температуру объекта, попадающего в зону действия сенсора. Инфракрасные датчики в основном используются внутри помещений, так как они отличаются повышенной чувствительностью к изменениям окружающей среды.
2. Микроволновым. Сенсор регистрирует изменения радиочастот. Он настраивается на определенный диапазон сигналов. В случае появления объекта в зоне «видимости» сенсор регистрирует его присутствие и передает информацию на сигнализатор. Тот включает свет.
3. Ультразвуковым. Считается наиболее простым устройством для освещения. Эти датчики отличаются надежной конструкцией.

В домашних условиях проще сделать датчик движения своими руками с ультразвуковым или инфракрасным сенсором. К недостатку такого устройства следует отнести то, что оно реагирует на животных.

Как правильно подключить выключатель

Подключение датчиков движения технически работа не сложная, но специфическая, требующая опыта и особых знаний. Предпочтительнее всего обратиться за такой услугой к специалистам. При неправильной установке могут быть ложные срабатывания или блокировка срабатывания.

Основные моменты, которые нужно учитывать при монтаже:

• обеспечение зоны обнаружения;
• защита от внешних факторов, способных вызвать ложные срабатывания или блокировку срабатывания;
• подключение к электропроводке.

Установить своими руками

Подключают датчики движения при помощи клеммы. Обычно клеммы бывают на 3 вывода, реже – на 4.

Маркировка клеммы:

• L – фаза (для проводов коричневого или красного цвета);
• N – ноль (синий провод);
• L со штрихом или стрелочкой, или буква А – для осветительного прибора;
• РЕ – защитное заземление.

Схемы подключения

Существуют несколько основных схем подключения датчиков к освещению:

• последовательная;
• параллельная;
• на несколько датчиков движения;
• с использованием магнитного пускателя.

При последовательном подключении управление освещением полностью передается на датчик движения.

В случаях, когда необходимо включить свет надолго, и при этом объект не будет находиться в зоне обнаружения сенсора, параллельно датчику устанавливают выключатель. Примером такой необходимости может послужить применение датчика движения в гараже со смотровой ямой.

Находясь в яме, или занимаясь ремонтом под автомобилем, человек все также нуждается в освещении, но при этом его движения не улавливаются прибором. После окончания работы нужно вручную выключить свет выключателем, но он снова включится уже благодаря датчику движения и выключится после того, как объект выйдет из зоны обнаружения.

В длинных или больших помещениях возникает необходимость в установке нескольких датчиков движения и подключению их к освещению. В этих условиях датчики подключаются параллельно и от одной фазы. Срабатывание одного из сенсоров замыкает цепь и включает освещение во всем коридоре.

Использование магнитного пускателя обязательно при подключении к датчику движения нескольких мощных ламп или дополнительного электрического оборудования.

Схема подключения к энергосберегающей лампе

Схема подключения к светильнику

Проверка и настройка после установки

На датчиках движения, предназначенных для включения осветительных приборов, есть следующий набор регулируемых параметров:

1. LUX – освещенность внутри помещения или на улице, при которой начинает срабатывать датчик на включение осветительных приборов. При монтаже установите на максимум.
2. TIME – время, которое прибор продолжает освещать после того, как движущийся объект вышел из зоны обнаружения. Обычно устанавливают от 10 секунд и выше, если коридор достаточно длинный или открытие двери ключами происходит за перегородкой вне зоны обнаружения сенсором.
3. SENS – чувствительность прибора, параметр, влияющий на дальность обнаружения движения. Изначально устанавливается на максимум. Бывает необходим, если в зону обнаружения попадает движение-помеха, а переустановка датчика затруднительна. Примером может служить включение света на лестничной площадке из-за движущейся кабины лифта или мельтешащих веток за окном.
4. MIC – если на вашем датчике есть параметр шума, настройте его на минимум, чтобы исключить ложное срабатывание от детского крика или лая соседской собаки.
