Чудо-печь для гаража на солярке своими руками: пошаговая инструкция по сооружению

Как устроена и работает чудо-печка

Заводская или самодельная печь для гаража на отработке или солярке многофункциональна. Она подойдет в качестве основного, дополнительного или альтернативного источника тепла, если в помещении уже смонтирована отопительная система.

В случае необходимости прибор можно использовать и как варочную поверхность: на печке быстро разогревается пища, закипает чайник.

Чудо-печки нельзя устанавливать в плохо вентилируемых помещениях. Во время работы прибора в атмосферу практически не выделяются вредные вещества. А вот в моменты розжига и тушения пламени происходят выбросы небольшого количества опасного для здоровья дыма

Чудо-печи работают не только на солярке, но и на других видах жидкого топлива, причем наилучший вариант – керосин. Однако в большинстве случаев автолюбители используют именно солярку, т.к. она недорогая. Мощность печки составляет 1.8-5 Вт – показатель зависит от конструкции и качества сборки модели.

Одной заправки топливного бака достаточно, чтобы чудо-печка непрерывно отапливала помещение 6-28 часов. Этот срок определяется конструкцией модели и объемом топливного бака

Чудо-печка состоит из топливного бака (его обычно делают съемным) с клапаном, сменного блока с фитилем, винта регулировки, отражателя и горелки. Все эти узлы помещают в общий корпус, который можно изготовить из бочки, листов жаростойкой стали или б/у газового баллона.

По этому чертежу можно изготовить печь из стальных листов. Ее габариты могут различаться в зависимости от предпочтений владельца гаража. Чаще всего высота модели составляет 3500-6000 мм, а ширина и глубина 2500-4000 мм (+)

Горелку помещают в центр конструкции. К ней поступает топливо из бака, который располагается у задней стенки корпуса. Чтобы добиться нужного температурного режима, используют регулировочный винт. Важная деталь – отражатель. Именно он обеспечивает быстрый и качественный прогрев помещения.

Старый газовый баллон может еще послужить в качестве отопительного прибора. Главное, чтобы металл не был ржавым, а корпус оставался целым и прочным

При выборе конструкции лучше остановиться на компактной модели весом 10-20 кг. Такую печку будет нетрудно переставлять, переносить и транспортировать без посторонней помощи.

Отличительные особенности

У печки, собранной своими руками, имеется ряд преимуществ:

• она экономит топливо;
• по желанию можно сконструировать печь любого размера, которая будет наиболее подходящим вариантом для данного помещения;
• легко транспортируется;
• простота в использовании;
• печь капельницу можно использовать для приготовления еды. Для этого при конструировании печки трубу размещают сбоку.

Схема печи капельницы на солярке. Это очень экономичная конструкция. В печной камере происходит полное сгорание соединений

Это важно знать: в процессе сгорания топлива возможно образование неприятного запаха, поэтому помещение должно быть с хорошей вентиляцией. При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:. При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

При изготовлении печи капельницы своими руками, нужно соблюдать технику пожарной безопасности:

• аппарат должен располагаться в помещении без сквозняков;
• легковоспламеняющиеся предметы должны отсутствовать вблизи печки, желательно наличие свободного пространства рядом с ней (около полуметра);
• нельзя применять воду для тушения или охлаждения печки.

Материалы, которые понадобятся для строительства печи:

• металл листовой;
• труба медная;
• патрубок;
• резиновый шланг;
• газовый баллон;
• винты;
• медицинская горелка.

Популярный аппарат, сделанный своими руками – это капельная печка из газового баллона

1. Перед тем, как разжечь печь на солярке, необходимо установить в нужное место бак, а также залить в него топливо.
2. Следующий шаг – снять решетку с горелкой и выполнить установку в блок фитиля.
3. После этого производится обратная установка горелки и решетки, открывается регулировочный винт и через 30 секунд можно производить розжиг горелки.
4. После того, как начнется интенсивное горение, потребуется завернуть регулировочный винт до конца и подождать немного, чтобы пламя осело.
5. Затем открыть обратно, установив нужную степень нагрева.
6. Выключение прибора осуществляется завинчиванием винта до упора. При этом нужно проследить, чтобы солярка выгорела до конца и огонь полностью погас.

Для того, чтобы печь, работающая на солярке, приносила исключительно пользу для владельца, необходимо в процессе эксплуатации придерживаться некоторых правил предосторожности

• Запрещено пользоваться прибором в плохо проветриваемом помещении.
• Нельзя устанавливать устройство в непосредственной близости от мебели и других легковоспламеняющихся предметов.
• Запрещено использовать другое топливо, которое не указано в паспортных данных.
• Запрещено держать рядом с работающей конструкцией горючие вещества.

Кроме того, следует позаботиться, чтобы печь была защищена от попадания воды.

Длина дымохода должна превышать четыре метра – это обеспечит быстрое и эффективное удаление дымных газов. Количество горизонтальных отрезков в дымоходе нужно минимизировать для улучшения показателей тяги.

Разжигать печь нужно следующим образом: в нижнюю емкость помещается кусок бумаги, поверх него заливается солярка и поджигается. Примерно через десять минут горения топливо начнет самовоспламеняться. В дальнейшем топливо регулярно подливается в бак по мере необходимости.

Для увеличения эксплуатационного срока печи следует раз в десять дней чистить конструкцию от сажи и накопившихся там продуктов горения.

Инструкция по использованию:

• Первоначально необходимо установить место в специально предназначенное для него место, после чего в него заливается солярка.
• Решетка и горелка демонтируются, что дает возможность вставить фитиль в специальный блок.
• После установки фитиля горелка и решетка возвращаются на свои места.
• Необходимо убедиться в надежной фиксации всех съемных элементов, после чего можно открыть регулировочный винт.
• Требуется подождать около 30 секунд, этого времени будет достаточно для пропитывания фитиля соляркой.
• Осуществляется розжиг горелки.
• Дождаться начала интенсивного горения, как только оно наступает, регулировочный винт закручивается до самого конца.
• Нужно немного подождать, а после оседания пламени снова открыть регулировочный винт. Теперь можно настроить степень нагрева, задав желаемые параметры.
• При необходимости завершить работу печки нужно будет снова завернуть регулировочный винт до конца.
• Перед завершением работы в обязательном порядке необходимо убедиться в отсутствии пламени и полном выгорании солярки. Расход топлива зависит в первую очередь от размеров и мощности агрегата, показатель может составлять от 140 до 400 мл в час.

Варианты исполнения самодельной печи для дачи и дома

Варианты печей для гаража, которые предлагаются в магазине, в большинстве своем, рассчитаны на эксплуатацию в усредненных условиях работы. Изделие, изготовленное своими руками, будет идеально отвечать предполагаемым условиям использования. Печь солярогаз, наверняка, будет не только экономичнее, но и гораздо эффективнее, если решено использовать печное отопление.

Вариант первый — используем старый газовый баллон

Ненужный газовый, кислородный или углеродный баллон может стать основой для изготовления печи своими руками. Дизельное топливо будет подаваться самотеком, а подача воздуха не будет принудительной. Чтобы избежать прогрева баллона до опасной температуры, необходимо установить высоту контура в соответствии с высотой источника горения, который находится внутри. Чтобы изготовить печь на солярке вам понадобится:

• 50-ти литровый баллон, толщина стенок которого не должна быть меньше 1,5 мм.;
• труба для дымохода (толщина стенки — 2 мм., длина — 4 м., внутренний диаметр — 10 см.);
• емкость для топлива объемом 10-15 литров;
• трубы из меди для горелки;
• стальной уголок 20х20;
• напильник, болгарка, сварочный аппарат и электроды, дрель и сверла.

Если стенки будут очень толстыми, то температуры кипения достичь будет невозможно. Первым делом сливаем конденсат из баллона и промываем его водой несколько раз. Болгаркой срезается верхняя часть с вентилем. Необходимо отметить, что печь данной конструкции и объема без труда прогреет даже большое помещение. Итак, мы получили камеру сгорания, в виде нижней части, а верхнюю будем использовать в качестве крышки.

Для лучшей устойчивости чудо-печки, привариваем к нижней части ножки из металлического уголка. В некоторых случаях можно расположить баллон горизонтально, а ножки устройства использовать в качестве воздуховодов. Для подачи топлива используется вентиль. Чтобы не было проблем с тягой, дымоход должен располагаться вертикально без наклонов и углов. Высота готового дымохода должна быть не менее четырех метров. Данная конструкция предполагает использование очищенной отработки в качестве топлива. В неочищенном масле может присутствовать спирт или вода, а в случае сильного нагревания это может привести к взрыву. и печка закрываетсяпроизойдет возгорание паров

Вариант второй — капельница

Данный вариант можно применять только для нежилого дома но только не для дачи. Конструкция довольно простая (капельная), поэтому изготовить такую печь можно довольно быстро. Понадобится обычная медицинская 2-литровая грелка, оснащенная 2-метровым резиновым шлангом. К нему присоединяется медная трубка (около метра), которая изогнута под прямым углом. Резиновый шланг сгибается пополам, а на месте сгиба монтируется небольшая струбцина из жести, которая снабжена вентилем. Вот такая довольно несложная конструкция будет обеспечивать поступление топлива из грелки в капельном виде. Грелка подвешивается на стене, посредством имеющегося отверстия. Понадобится ветошь для фитиля. Идеальный вариант – старый матрас. Его можно разрезать или разрубить топором на брикеты подходящих размеров. Они отлично горят, но их стоит смочить в солярке перед использованием. Если печь под брикеты больших размеров, лучше положить красные кирпичи, для маленькой печки данных действий предпринимать не надо. Для основания чудо-печки подойдет любая емкость из металла.

Можно использовать половину ненужной бочки. Дверца должна быть небольшой — по размеру брикетов. Дверка, изготовленная своими руками, наверняка, будет иметь щели, поэтому поддувало делать не обязательно. Для изготовления трубы используется жесть, отверстие для которой должно располагаться на максимальном расстоянии от дверцы. По центру печи делается отверстие, соответственно диаметру медной трубки. Ее также можно расположить около дверцы, в отдалении от трубы дымохода. когда труба располагается сверхурегулярной эксплуатации печи

Правила безопасной эксплуатации печи

Чтобы не спровоцировать пожар, необходимо выбрать место установки печи. Следует руководствоваться такими правилами:

• Конструкцию ставят там, где нет сквозняков и подальше от легких горючих предметов, которые может случайно забросить в печь порывом ветра.
• Вокруг печки должно быть свободное пространство (0.5 м со всех сторон).
• В идеале конструкцию следует поставить на лист асбеста, металла или другого негорючего материала.
• Топливо, фитили и т.п. нужно хранить как можно дальше от источников огня.

В гараже обязательно нужен огнетушитель, и экономить на нем опасно для жизни. Стоит купить надежную энергонезависимую автоматическую модель.

Объем огнетушителя для гаража подбирают с запасом, чтобы газа было в полтора раза больше, чем нужно для тушения пожара в помещении такой кубатуры.

Принцип работы

Жидкое топливо (это может быть не только дизельное, но и керосин), поступает в кольцевой резервуар с топливом, где свёрнут стекловолоконный фитиль. Фитиль пропитывается и горит, над ним находится горелка.

Газообразная смесь попадает в камеру сгорания (систему цилиндров с большим количеством перемычек, отверстий и т.д.), где послойно и равномерно догорает.

Устройство цилиндров в камере сгорания позволяет задействовать конвекцию и инфракрасный режим обогрева. Эти нержавеющие элементы разогреваются до 800 °С и греют воздух, инфракрасные лучи (длина 620 -700 нм) отражаются от зеркального экрана и направляются в помещение, и нагревают предметы.

Горение в этом приборе проходит практически без открытого пламени. Определить правильно ли идёт процесс, можно на глаз.

Пламя не должно подниматься выше защитной решётки (может сгореть как сама решётка, так и фитиль).

Нюансы переделки

Чтобы обеспечить свой автомобиль, дом на колёсах или другую конструкцию автономным отопителем, позаимствованным от ЗАЗ, его придётся переделывать под солярку.

Подобную схему можно собрать своими руками. В итоге оборудование сможет полноценно работать на дизельном топливе, полностью сжигать горючее, обеспечивать большой объём тепла и не чадить. Именно такие цели ставят перед собой автолюбители, устанавливая переделанный отопитель от автомобиля ЗАЗ на солярке.

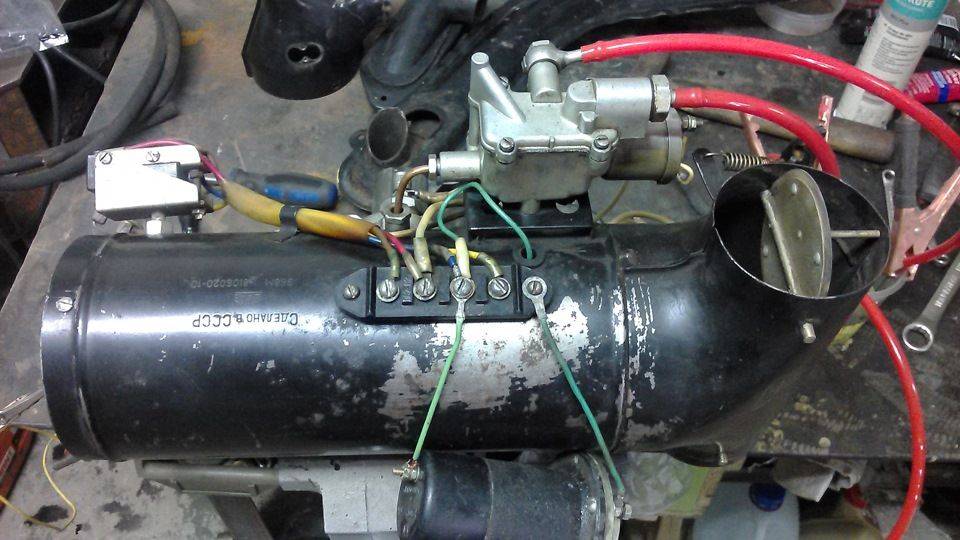

Процесс переделки отопителя ЗАЗ для работы на солярке

Переделка не самая простая, но при грамотном подходе можно добиться положительного результата. Схему создания дизельной печки на основе бензинового отопителя от Запорожца можно описать следующим образом:

• Сначала вытачивается новый переходник для дизельной свечки на 12 Вольт. Какую именно использовать свечку, каждый решает сам. Но на таком компоненте в составе обновлённой системы отопителя ЗАЗ экономить не стоит. Берите лучше качественные корейские свечи.
• Далее можно взять капиллярную медную трубку от старого кондиционера, либо какую-то трубку из меди от гидравлического масляного датчика. Это не так принципиально.
• Плюс в системе переделки потребуется ещё и кусочек резьбы, чтобы удлинить вал моторчика.
• Самым главным компонентом при переделывании бензиновой печки от ЗАЗ под работу на дизельном топливе считается тарелочка. Она выполняет роль испарителя или разбрызгивателя неиспарившегося топлива на стенках камеры сгорания.
• Не забудьте заранее взять небольшой краник. Тут подойдёт и нечто сливного типа.
• Запорный болт рекомендуется предварительно переточить конусом. Так регулировка подачи горючего будет более тонкой.
• Вытачивается подходящий по размерам штуцер.
• Для начала следует разобрать моторчик, снять с вала крыльчатку на вал приварить удлинитель с резьбой.
• Потому в крыльчатке проделывается отверстие, чтобы можно было установить конструкцию на место и зафиксировать.
• Затем на резьбу накручивается изготовленная заранее тарелочка. Делать это можно вручную, не затягивая слишком сильно инструментом.
• Моторчик вместе с крыльчаткой от печки ЗАЗ можно установить на своё законное место. На этом участке модернизация закончена.
• Следующим этапом будет отпиливание наконечника старой трубки, зачистка и впаивание в него уже более тонкую трубочку.
• Примерно на 1 мм выше места соприкосновения со свечой зажигания выполняется отверстие подходящего диаметра.
• Трубка загибается, насколько это возможно, чтобы её можно было вставить в отверстие для подачи.
• Придерживая нужное направление трубки в камере сгорания, с помощью отвёртки или иного подходящего инструмента накручивается и затягивается штуцер.
• Когда трубка будет зафиксирована, её следует догнуть так, чтобы стекающее топливо попадало прямо на тарелочку сверху.
• Также трубку следует подогнуть таким образом, чтобы при вкручивании свечи она едва соприкасалась и была максимально близко к ней.
• Это позволит через отверстие диаметром буквально 1 мм. вытекать топливу, намачивать свечу зажигания, что позволит обеспечить необходимый розжиг. Но это топливо всё равно будет убегать по наружной трубке туда же, куда следует горючее и по внутренней трубке.
• Краник, заранее подготовленный своими руками, следует впаять в топливный бачок. Если это мобильная версия отопителя, часто используется обычный газовый баллончик.
• Бачок обычно располагается примерно на 50-100 мм. выше, чем отверстие для подачи горючего внутрь камеры сгорания.
• Рекомендуется предусмотреть два тумблера для свечи и вентилятора.
• Ещё пригодятся открытые контакты на гелиевой батарее для обеспечения контакта с автомобилем при запуске и зарядке.

Это один из вариантов организации отопителя от ЗАЗ, который с бензина переходит на дизельное топливо. На практике всё работает довольно эффективно и надёжно.

Самодельная «тарелочка» для отопителя

Изготовление горизонтального отопителя

Если стандартный пропановый баллон уложить горизонтально, а в торце устроить дверцу, то получится довольно вместительный топливник, куда войдут метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как это показано на чертеже.

Дожигание горючих газов в данной буржуйке совмещено с отбором теплоты у продуктов сжигания, огибающих полусферические перегородки (вырезаются из корпуса баллона). Ну и непременный атрибут интенсивного теплообмена – наружные ребра из стальных полос – ставятся обязательно. Практика показывает, что подобная печка обогревает гараж площадью до 50 м² в режиме среднего горения, о чем рассказывается в очередном видео:

В изготовлении отопительный агрегат несложен: в передней части устанавливаются дверцы, а в задней прорезается отверстие, куда приваривается вторичная камера из трубы или второго баллона. Чтобы не отнимать полезный объем топливника, зольник делается навесным. При необходимости сверху горизонтальной части устраивается варочная поверхность.

Обогреватель своими руками

Безусловно, печь на солярке для жилых помещений, гаражей, теплиц и других небольших объектов, можно приобрести в магазине. Цены на них приемлемые. Но не менее качественную модель можно сделать самостоятельно.

Существуют несколько видов печей на керосине, солярке или отработанном масле, то есть на жидком топливе. Каждая имеет свои достоинства и недостатки.

Печь на жидком топливе сделанная своими руками, не будет особо отличатся качеством от купленной в магазине

Из двух бачков

Состоит такой вариант печи из двух частей круглой или прямоугольной формы. В нижнюю, выполненную в виде ёмкости на ножках, заливается отработанное мало или солярка. Здесь жидкое горючее, испаряясь, проходит стадию первичного горения. Нижняя емкость соединена с верхней с помощью перфорированной трубы, в которой происходит вторичное горение. В самой трубе проделывают множество отверстий, которые осуществляют подачу вторичного воздуха.

Крышка на нижней ёмкости имеет два отверстия: для заливки горючего и с заслонкой, помогающей регулировать интенсивность горения. Само же горение осуществляется за счёт естественной подачи воздуха, то есть тяги.

Такая печь имеет высокий КПД и хорошо обогревает помещение, но имеет ряд недостатков.

Во-первых, при попадании в горючую жидкость даже малого количества воды начинают происходить неприятные громкие выхлопы, зачастую с языками пламени или искрами из горящего масла, что может стать причиной пожара.

Во-вторых, как при розжиге, так и в процессе эксплуатации, такая модель распространяет неприятный запах. Это может стать серьёзной проблемой при использовании печки в жилом помещении.

Подобная модификация не требует использования особенных материалов и может быть изготовлена из подручного сырья. Это объясняет ее огромную популярность.

Подробнее о печке из баллона:

Модель капельница

Подобный вариант печки хоть и является технически более сложным для самодельного производства, однако более безопасен и эффективен. Раньше ее использовали в полевых условиях. Печку можно назвать армейской, так как нередко именно военные или геологи мастерили подобные аппараты.

В основе работы печки для теплицы на солярке или другом жидком топливе лежит метод капельной подачи в камеру сгорания. Для реализации такого проекта можно воспользоваться старым газовым баллоном или трубой большого диаметра. Внизу располагают небольшую ёмкость, наподобие чаши, где будет происходить горение дизтоплива.

Сверху до самой чаши устанавливают перфорированную трубу, через которую поступает воздух. За счёт этого печь получается особенно экономичной, так как происходит не только горение паров топлива, но и пиролизных газов.

Внутри трубы для подачи воздуха устанавливается трубка, по которой подаётся топливо. А сам бак с горючим располагается на удалении от основной конструкции, что делает установку более безопасной. Интересно выполнено дозирование топлива. Здесь находит своё применение обыкновенная капельница, а подача регулируется дозатором от неё.

Такая печь может работать не только на солярке, но и на отработке

Нелишним будет сделать дополнительно ещё два отверстия, одно из которых выполняет роль смотрового окошка, а второе предназначено для чистки агрегата изнутри. Они же будут действовать в качестве взрывного клапана при необходимости.

Для того чтобы увеличить производительность такого обогревателя, можно для нагнетания воздуха добавить вентилятор с возможностью регулировки. Это даст не только более качественное горение, повышение температуры и КПД, но и возможность более точного регулирования температуры.

Полученная модель печки-самоделки может работать как на дизельном топливе, так и на отработанном масле.

Изготовление печки-буржуйки

Давайте посмотрим, как сделать буржуйку в гараж. Печки-буржуйки отличаются своим крайне простым устройством. Вот их преимущества:

• Всеядность – эти печки могут работать на любых видах топлива, как на дровах, так и на угле;
• Печь буржуйка может использоваться для приготовления еды – на ее верхней поверхности помещаются чайники, кастрюли, сковородки и прочая утварь;
• Буржуйка для гаража своими руками порадует простотой изготовления – для печки нужны листовой металл и труба для дымохода;
• Самодельная буржуйка не требует какого-то хитрого розжига – достаточно заложить в нее дрова и поджечь. Потом в нее можно закладывать уголь.

Чертеж самодельной буржуйки.

Буржуйка в гараж своими руками – это отличный выход, когда есть возможность покупать дрова. А набрав их в ближайшем лесу, вы получите источник бесплатного тепла. Также для топки печки используются любые древесные отходы, евродрова и даже пеллеты.

Чертежи буржуйки крайне просты – ее устройство можно рассказать даже «на пальцах». Она представляет собой короб из металла с двумя дверками на передней панели. Через верхнюю дверку, самую большую, загружаются дрова. А через нижнюю удаляются продукты горения. Одновременно с этим нижняя дверка играет роль поддувала. Если в гараже станет жарко, прикройте поддувало печки, и через некоторое время температура упадет.

Изготавливая буржуйку своими руками, обратите внимание на опубликованный чертеж. Вам нужно сварить металлический короб высотой и длиной 450 мм, шириной 250 мм. Во внутренней части, на высоте 80 мм, мы привариваем колосник (под него мы можем приспособить лист из толстого металла с прорезанными отверстиями)

Во внутренней части, на высоте 80 мм, мы привариваем колосник (под него мы можем приспособить лист из толстого металла с прорезанными отверстиями)

Также внутри привариваем дымообороты, чтобы улучшить тягу. В верхней задней части привариваем кусок трубы диаметром 100 мм под дымоход

Во внутренней части, на высоте 80 мм, мы привариваем колосник (под него мы можем приспособить лист из толстого металла с прорезанными отверстиями). Также внутри привариваем дымообороты, чтобы улучшить тягу. В верхней задней части привариваем кусок трубы диаметром 100 мм под дымоход.

Печь для гаража на дровах, она же буржуйка, готова – можно приступать к испытаниям. Для этого следует запастись дровами. Установка печки в гараже осуществляется в любом удобном углу. Стенки угла оббиваем оцинкованной сталью, чтобы тепло не уходило в стены, а отражалось в гараж. Далее приступаем к закладке дров и розжигу – примерно так же, как мы разжигаем мангал. С помощью дверки зольника вы сможете отрегулировать тягу.

Собирая печь своими руками, обратите внимание на толщину металла – она должна составляет не менее 5 мм, иначе печка легко прогорит и потеряет эффективность

Как работает котел на отработке

Отопление частного дома котлом на отработанном масле, организовывается благодаря нескольким важным элементам системы топливоподачи, фильтрации и теплообмена. В конструкции присутствуют следующие узлы:

• Маслонасос – соединен с камерой предварительного разогрева и фильтром, улавливающим твердые частицы. Функция насоса, оптимизация подачи количества отработки на горелочное устройство.
• Камера предварительного нагрева – чтобы снизить процент недожига, отработанное масло предварительно подогревают до температуры, оптимальной для возгорания.
• Турбины – топливо распыляется в камере сгорания в виде мелкодисперсионной пыли, одновременно, поддерживается стабильный факел пламени. Для работы, требуется одновременная работа двух турбин, вентилятора на горение и компрессора.
• Контроллер – сердце домашних котлов на отработке масла. Обеспечивает синхронную работу всех важных узлов отопительного оборудования. Современные станции, подключаются к блоку удаленного управления и оповещения, имеют многоуровневую систему защиты, предотвращающую возникновение аварийных ситуаций.
• Теплообменник – зависит от типа котла:
  1. Конвекционные модели – воздухонагреватели, вообще не имеют в своем устройстве теплообменника.
  2. Бытовые котлы для дома, снабжены одним или двумя контурами, подключаемыми к системе отопления и ГВС.

Для эксплуатации в бытовых условиях, нецелесообразно и опасно устанавливать самодельные отопители. Допускается подключение котлов, исключительно заводской сборки, зарегистрированных Ростехнадзором.

Жидкотопливный отопительный котел для частного дома или дачи, на отработанном масле, экономически выгоден по нескольким причинам:

1. Доступность топлива.
2. Небольшая стоимость отработки.

Средний расчет необходимого количества масла, высчитывают следующим способом:

1. Узнают максимальную производительность котла, информация есть в технической документации.
2. Делят ее на 10.
3. Полученный результат умножают на 1000 50%.

Принцип котлов, действующих на переработанном топливе во всех случаях одинаков. Он заключается в испарении масла и сжигании пара от него.

Принцип испарения масла

https://youtube.com/watch?v=mRoodjKB34o

Но есть небольшие нюансы в такой технологии. Все отработанные масла содержат множество тяжелых металлов, присадок и других элементов. Задача заключается соорудить такой агрегат, который позволит аккумулировать тепло внутри, а не выводить сразу все эти элементы в дымовую трубу. Полное окисление всех элементов происходит только при условии достижения внутри котла максимальной температуры – 6000С.

Температурный показатель в данном случае — очень важный момент. Если не вдаваться в долгие объяснения химических процессов, то можно сказать кратко: безвредное сгорание и испарение топлива может происходить только при температуре в 600 градусов. Отклонение в одну или другую сторону на 200 градусов спровоцирует выделение очень вредных токсичных веществ.

Котел на отработке с водяным контуром

В нижний бак заливается отработанное масло. Верхний слой масла в испарительной камере нагревается, в результате чего образуется пар. Поднимаясь, он выходит в перфорированную трубу и соединяется с воздухом, достигает верхнего бака и сгорает. А уже сами продукты сгорания выводятся по трубе через дымоход.

Таким образом, происходит обогрев помещения, но при этом не выделяется токсичных отходов, вредных для здоровья человека. Этот факт сразу же отвечает на главный вопрос, который интересует многих перед строительством такого агрегата: «Насколько вреден котел на отработке?».

Схема котла на отработанном масле

Следует четко понимать принцип работы и технологию испарения масла в таком агрегате. Здесь сгорает не само масло, а его пары. За счет того, что отработанное топливо еще до начала горения разогревается и начинает испаряться, появляется возможность разложить такое горящее топливо на более легкие элементы.

Где применяются подобные отопительные агрегаты?

• в производственных помещениях;
• в помещениях для содержания животных;
• в автомастерских, на СТО;
• в теплицах;
• в складских помещениях и гаражах.

В качестве топлива для такого котла можно использовать практически любое масло, в том числе амортизационное.

Преимущества и недостатки

К положительным качествам чудо-печи принадлежат:

1. Не требует подключения к централизованному отоплению или к электричеству.
2. Небольшие компактные размеры.
3. Доступное и недорогое топливо.
4. Низкая цена.
5. Наличие винта, позволяющего регулировать интенсивность подачи тепла.
6. Возможность использовать прибор для подогрева пищи или воды.
7. Не нужно сооружать дымоход, поскольку от печи нет открытого огня.
8. Мобильность устройства.
9. Низкий вес.
10. Экономный расход топлива, порядка от 200 до 400 г/ час.
11. Удобно эксплуатировать.
12. Для установки не требуется брать специальные разрешения и согласовывать проект с соответствующими инстанциями.

Имеются и недостатки, например:

1. Прибор не следует использовать для постоянного отопления помещения, поскольку от него исходит неприятный запах и возможно попадание дыма в воздух.
2. Требует периодической замены фитилей.
3. Время от времени устройство следует чистить.
4. Требует специально оборудованного места и четкого соблюдения норм пожарной безопасности.
5. Неприятный запах.

Устройство печи на солярке
