Канальные системы и их особенности
Особенность агрегатов такого типа заключается в системе специальных воздуховодов, которые подключаются к общему испарителю. Стандартная мощность канальных установок с сайта https://cc-online.ru/ составляет 12-25 кВт. Это дает возможность хорошо охлаждать несколько помещений одновременно. Причем без потребности подключения дополнительных наружных блоков.
Внутренние канальные модули находятся за подвесным или подшивным потолком. В подпотолочном пространстве скрываются и воздуховодные каналы. При этом нужно помнить о следующем:
Для размещения внутреннего блока необходима высота порядка 25-40 см;
Для прокладки воздуховодной магистрали достаточно всего 10 см.
Главное отличие канального от кассетного кондиционера заключается в сложности его размещения. Ведь установка такого оборудования предполагает последующий ремонт. Без него скрыть агрегат и идущие от него каналы весьма проблематично. Кассетные кондиционеры в этом аспекте не столь требовательны, а их монтаж не составляет особых усилий.
Также стоит отметить возможность использовать канальный агрегат для осуществления принудительной вентиляции. Для этого нужно лишь проложить отдельный воздуховод на улицу. Подмес свежего воздуха в систему хорошо скажется на общем микроклимате.
Канальные сплит-системы
Внутренний блок канальных кондиционеров мало чем напоминает внутренние блоки сплит-систем другого вида. Обычно декоративных элементов, дисплеев, и качающихся заслонок тут попросту нет. Такой внешний вид оборудования полностью объясняется местом его установки и особенностями эксплуатации. Стоит понимать, что монтаж внутреннего блока канального кондиционера производится во внутреннее пространство подвесного потолка. При этом движение воздуха происходит по заранее установленным воздуховодам. Такая конструкция оптимальна в тех случаях, когда стоит задача по кондиционированию нескольких (3-5) помещений. Раздача и забор воздуха в помещение осуществляется через специальные декоративные решетки. Дизайн решеток может быть любым и подбирается под общий дизайн помещения, что положительно сказывается на внешнем виде вашего жилища. Кроме того подобная климатическая техника способна не только охлаждать/нагревать воздух, но и производить подмес (вентиляцию) свежего воздуха.
ПРЕИМУЩЕСТВА: “Скрытый” дизайн, возможность одновременного кондиционирования нескольких помещений одним устройством, вентиляция воздуха, широкий диапазон мощности. Возможность интеграции с другими типами климатического оборудования такими как увлажнители, осушители, фильтры и обеззараживатели воздуха.
НЕДОСТАКИ: Сложность и стоимость монтажных работ выше чем у других типов внутренних блоков.
НАЗНАЧЕНИЕ: Кондиционирование загородных домов, многокомнатных квартир, комнат со «сложным» дизайном, гостиничных номеров.
Вентиляционные решетки
Для распределения воздуха по комнате я использовал регулируемые (по вертикали и горизонтали) приточные вентиляционные решетки Systemair NOVA-A-2-2-300×100.
Решетки лучше заказывать в комплектации с регулятором — очень удобно регулировать поток или, например, отключить одну из комнат.
На сайте есть отличный калькулятор для проверки параметров каждого из компонент. Например, для NOVA-A-2-2-300×100.
Основное преимущество таких регулируемых решеток — можно создать воздушную струю с прилипанием к потолку, которая «пробивает всю комнату».
Например, так выглядит распределение воздушного потока в моей комнаты (4,5 х 3,5 м, высота потолков 2,7, расположение решетки в 15 см от потолка в углу комнаты) при разном расходе воздуха (температура в комнате 20 С, температура подачи 20 С):
- 60 м3 и терминальной скорости потока 0,1 м/с
- 120 м3 и терминальной скорости потока 0,2 м/с
- 250 м3 и терминальной скорости потока 0,3 м/с
Классификация
Сплит-системы подразделяются по мощности и создаваемому давлению в воздуховодах.
Канальные кондиционеры низкого напора
Такие канальные климатизеры имеют статистический напор воздуха до 40 Па, и самым лучшим вариантом монтажа такого устройства будет крепление его за облицовочными панелями прихожей номера в гостинице.
А также эти кондиционеры применяются в офисах и бытовых помещениях. Воздушная масса для конденсации берется из прихожей или из коридора и в таких приборах не берется в расчет подмешивание воздуха с улицы.
Кондиционеры среднего напора
Эти устройства имеют статистическое давление до 100 Па, воздух они могут забирать через воздуховоды и с нижней части корпуса через панель с декорированной решеткой.
У таких приборов в комплекте устанавливаются насосы для отвода конденсата, который скапливается в процессе эксплуатации. У кондиционеров предусмотрено поступление наружной воздушной среды, что разрешает использовать в полной мере функции циркуляции и кондиционирования.
Высоконапорные канальные кондиционеры
Такие климатизеры предназначены для создания микроклимата в залах ресторанов, супермаркетов, офисов и ряде других подобных заведений.
Они имеют статистический напор до 250 Па, и это позволяет использовать такие канальные приборы для кондиционирования воздуха не только в одном помещении, но и в нескольких залах. При этом забор и подача происходит через сеть воздуховодов.
Разновидности сплит-систем с притоком
Есть несколько видов климатического оборудования с притоком свежего воздуха. Это может быть настенный, кассетный, напольно-потолочный и мобильный кондиционер. С учетом особенностей помещения можно всегда подобрать и установить оптимальную климатическую технику.
Настенные
Приборы этого типа, в которых внутренний модуль устанавливается на стенку, являются самыми популярными для организации нормального микроклимата в жилище.
Есть изделия, которые обеспечивают комфортные условия на площади 15 м.кв. Однако бывают и более производительные устройства, которые рассчитаны на большие помещения с площадью до 150 м.кв. Недавно разработали инверторные приборы, где одновременно установлена вытяжная и приточная система.
Настенный модуль можно установить в любом месте помещения, но лучше всего для подачи свежего воздуха производить его монтаж около окна. Чем короче контур трубопровода между внешним и внутренним блоками, тем лучше будет производительность климатической техники. Настенные кондиционеры для квартиры, отвечающие за приточную вентиляцию, характеризуются привлекательным дизайном и огромным набором различных функций, среди которых есть, например, очистка, осушение, увлажнение и т.д.
Кассетные
Зачастую в помещениях общественного назначения встречается климатическое оборудование с внутренними кассетными блоками. Эти модели используются для охлаждения значительных площадей — 50÷150 м.кв. Кондиционеры характеризуются повышенной мощностью и тихой работой.
Производительность оборудования может находиться в пределах 30-150 Вт. Главное предназначение — понижение температуры в помещении либо работа в режиме теплового насоса. Чаще всего используется конструкция, где воздушный забор из помещения производится при помощи центрального отвода, а приток по 4-м сторонам за счет установленных направляющих. Если имеется всего 1 кассета, она устанавливается в подвесную систему посередине зала. Основные достоинства это привлекательный внешний вид и отличная мощность, а минус — монтаж лишь в подвесной потолок.
Напольно-потолочные
В определенных помещениях отсутствуют условия для установки кассетного климатического оборудования, а мощности настенных сплит-систем недостаточно для нормальной вентиляции. Тогда выбирается напольно-потолочное оборудование, имеющее крепежи как для монтажа к полу, так и для закрепления на потолке. Приточная вентиляция работает за счет струи чистого воздуха, направленной вдоль потолка либо стенки (в зависимости от места монтажа). Наиболее производительное оборудование имеет мощность 150 Вт, однако для маленьких комнат (45 м.кв.) вполне хватает приборов с производительностью всего 50-60 Вт.
Колонные
Этот вентиляционный прибор по своему внешнему виду похож на колонну, которая устремляется к потолку помещения. Кондиционеры превосходят свои аналоги по производительности (около 170 Вт) и обслуживают залы размером до 190 м.кв.
Принцип функционирования изделий данного вида такой же, как и у вышеописанного климатического оборудования. Однако эти кондиционеры отличаются подачей чистых воздушных масс. Струя направлена не по стенкам и не в центр помещения, а к его потолку. Здесь холодный воздух распределяется во все стороны и опускается, выталкивая уже прогретый воздух. Рециркуляционные приборы с подмесом свежего воздуха имеют высокую мощность, однако шумовой порог у них выше, в отличие от других разновидностей оборудования до 55 дБ.

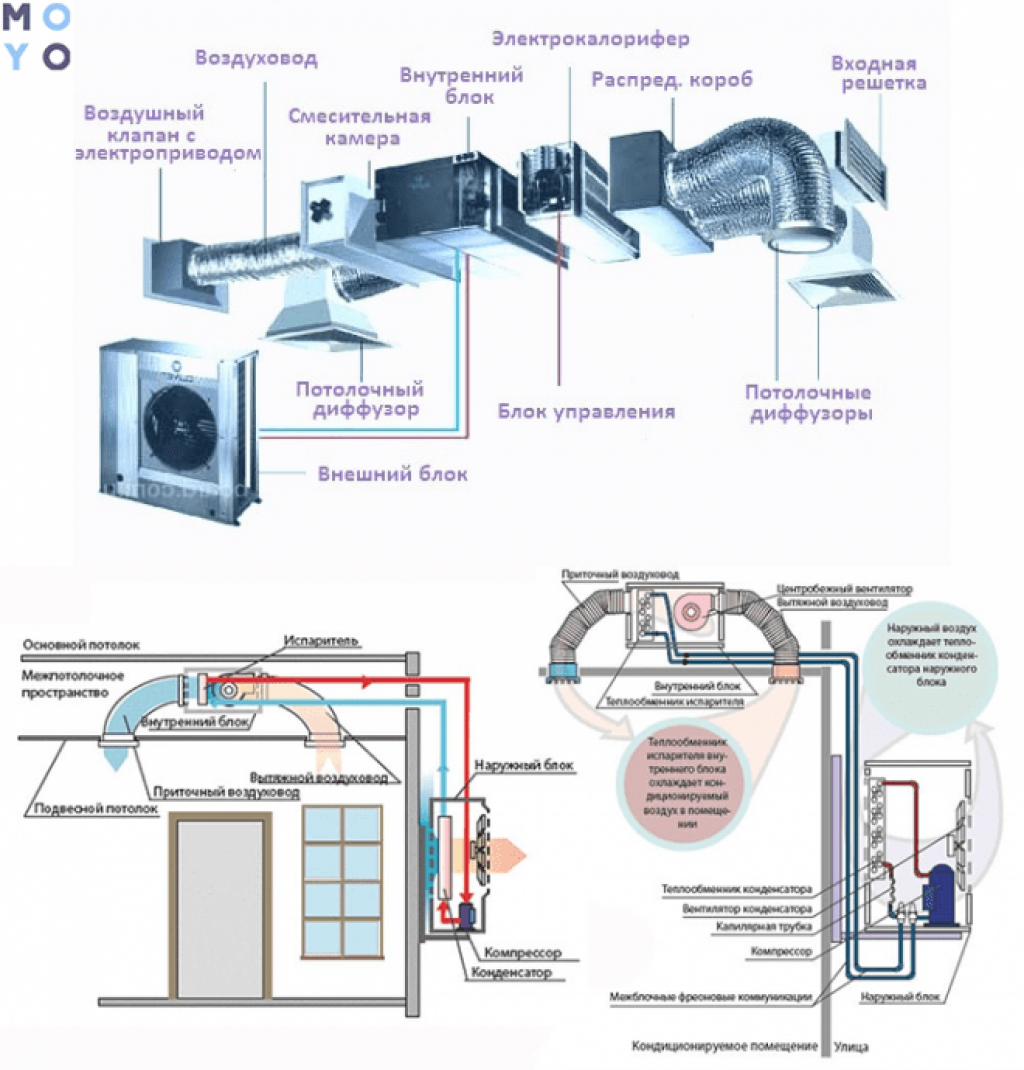

Виды канальных сплит-систем
Канальные сплит-системы представляют собой специальное оборудование, которое обеспечивает кондиционирование воздуха в помещениях различного назначения. В зависимости от особенностей установки и работы, канальные сплит-системы могут быть различных типов.
Первый вид канальных сплит-систем – одноканальные кондиционеры. Они представляют собой систему из одной внешней и одной внутренней единицы. Одноканальные кондиционеры могут использоваться для кондиционирования воздуха в небольших помещениях.
Второй вид канальных сплит-систем – многоканальные кондиционеры. Они представляют собой систему из одной внешней и нескольких внутренних единиц. Многоканальные кондиционеры могут использоваться для кондиционирования воздуха в больших помещениях с несколькими зонами.
Также существуют приточно-вытяжные канальные сплит-системы. Они предназначены для подачи и вытяжки воздуха в помещение. Приточно-вытяжные канальные сплит-системы могут использоваться в системах вентиляции и кондиционирования воздуха.
Еще одним видом канальных сплит-систем являются ребристые канальные сплит-системы. Они представляют собой систему с ребристыми каналами, которые позволяют равномерно распределить поток воздуха по всему помещению. Ребристые канальные сплит-системы обеспечивают более равномерную кондиционирование воздуха и позволяют избежать образования сквозняков.
Особенности работы
Канальный кондиционер (сплит-системы с приточной вентиляцией) работает по одному принципу, который действует для всех разновидностей этой техники. Основным узлом является тепловой насос, по которому циркулирует охлаждающая жидкость. Также имеются и другие части — соединительные трубки, отвечающий за давление компрессор.
Принцип действия канального кондиционера с притоком заключается в передаче тепла при помощи сжатия охлаждающего вещества. Процесс начинается в контуре работающего радиатора, где температура газа постепенно возрастает. Из-за температурной разницы начинает происходить постоянный обмен между поступающим воздухом и охлаждающим веществом, что приводит к отдаче энергии, полученной из воздушного пространства. Интенсивность этого процесса поддерживается за счет работы вентилятора.
Во внешней части устройства тоже повышается давление, за счет использования дросселя. Из-за этого охлаждающее вещество накапливается и постепенно сжимается. Задерживающее приспособление здесь — это специальная трубка-капилляр.
Установка канального кондиционера

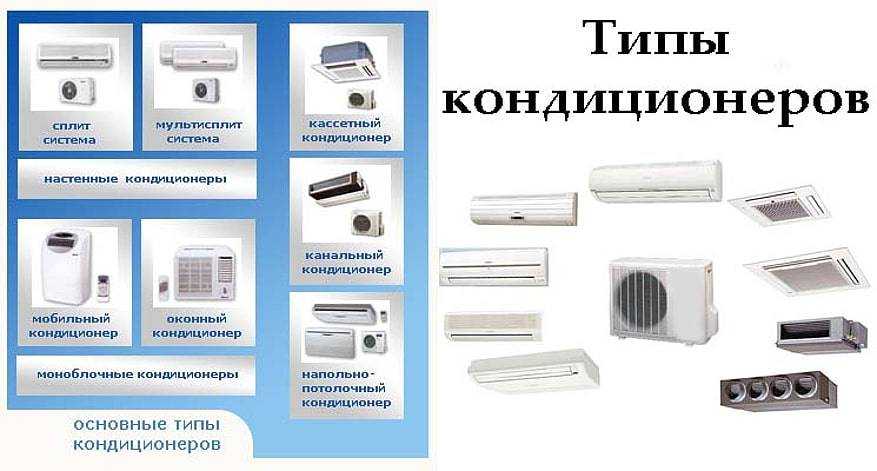

Моноблочные кондиционеры
Мобильные кондиционеры
Не требует специального монтажа Повышенный уровень шума, высокая цена
Мобильный кондиционер (называемый также «напольный кондиционер») единственный тип кондиционера, который пользователь может установить самостоятельно. Для установки такого кондиционера достаточно вывести в форточку или приоткрытое окно гибкий шланг (воздуховод), по которому из кондиционера отводится горячий воздух. Учитывая, что шланг мобильного кондиционера небольшой длины (около 1 метра), при работе кондиционер должен находиться рядом с окном. Удлинять шланг не рекомендуется, так как это может нарушить тепловой режим холодильного контура. Недостатками мобильных кондиционеров являются высокий шум от компрессора, ограниченная мощность и высокая цена, сравнимая со стоимостью сплит-системы.
В некоторых моделях мобильных кондиционеров предусмотрено два воздуховода: через первый в кондиционер поступает уличный воздух, а через второй — удаляется. Это позволяет охлаждать нагревающийся радиатор (конденсатор) без использования воздуха, находящегося внутри помещения (о том, какие радиаторы есть в кондиционере и зачем они нужны, рассказывается в разделе Принцип работы кондиционера). Поясним, чем такое решение лучше традиционного варианта с одним воздуховодом. Если воздуховода для забора воздуха с улицы нет, то воздух, который отводится по единственному воздуховоду наружу, забирается из помещения. То есть охлажденный воздух выводится из помещения, а на его место через двери и щели в окнах поступает теплый воздух — это заметно снижает эффективность работы кондиционера. Для решения этой проблемы и был создан мобильный кондиционер с двумя воздуховодами, имеющий более высокую эффективность охлаждения.
При мощности свыше 3–4 кВт охлаждать конденсатор даже через два воздуховода нецелесообразно, так как поток воздуха через них становится слишком большим. В таких моделях конденсатор делают в виде отдельного блока с вентилятором. Этот блок вывешивается за окно и подсоединяется к внутреннему блоку с помощью быстроразъемных соединений (защелок). Такой кондиционер называют мобильной сплит-системой, поскольку он состоит из двух блоков — внутреннего и наружного. Однако, в отличие от традиционной сплит-системы, кондиционер такого типа сохраняет достоинства и недостатки своих мобильных собратьев: установку кондиционера может произвести неподготовленный пользователь, но шумный компрессор по-прежнему расположен во внутреннем блоке.
Некоторые современные модели мобильных кондиционеров оснащают пультом дистанционного управления. Также они могут иметь функцию автоматического удаления конденсата. В процессе работы кондиционера на его теплообменнике конденсируется влага, которая стекает в специальный бак. Нагреваясь от компрессора, эта вода испаряется и удаляется вместе с горячим воздухом наружу, но, если влажность воздуха будет высокой, то даже в таких моделях воду из бака придется периодически выливать.
Учитывая недостатки мобильных кондиционеров, использовать их рекомендуется только там, где нет возможности установить сплит-систему: на даче, в арендуемой квартире и т. п.
Оконные кондиционеры
Самая низкая цена, простой монтаж Повышенный шум, устанавливается в оконном проеме.
Когда-то это был наиболее распространенный тип кондиционеров, однако в настоящее время, в связи со снижением спроса, лишь немногие производители предлагают подобные модели. Для установки оконного кондиционера необходимо вырезать прямоугольное отверстие в оконном стекле или тонкой стене. Кондиционер устанавливается таким образом, чтобы большая его часть находилась снаружи помещения. В этой части корпуса расположены вентиляционные решетки, через которые удаляется нагретый воздух. Внутри же остается только небольшая часть моноблока с декоративной передней панелью, через которую охлажденный воздух поступает в помещение. Типовая мощность оконных кондиционеров от 1,5 до 6 кВт. Наиболее простые из них могут только охлаждать воздух, более дорогие имеют режим нагрева и пульт дистанционного управления.
Основным недостатком оконного кондиционера считается высокий уровень шума, создаваемый компрессором, а достоинствами невысокая цена (от 5 000 рублей) и простота установки. Низкая популярность оконных кондиционеров объясняется тем, что при их монтаже нарушается теплоизоляция помещения (зимой холодный воздух будет проникать внутрь через корпус кондиционера). Однако в регионах с теплым климатом этот недостаток не является критичным, поэтому на юге России оконные кондиционеры занимают заметную долю рынка.
Суть работы и принцип действия
Основное предназначение сплит-системы – охлаждать воздух внутри помещения. Состоит агрегат из двух частей. Одна из них устанавливается снаружи помещения, а другая – внутри. Чтобы соединить их узкой трубой, в толще стены проделывают отверстие. Принцип функционирования сплит систем примерно такой же, как и у холодильников.
Хладагент, циркулирующий по трубке внутри системы, поглощает тепло воздуха, который находится внутри помещения, перемещает тепловую энергию наружу и возвращает окружающей среде. Холодильный контур кондиционера включает два основных элемента: конденсатор и испаритель.
Первый из них заключен в наружный блок устройства, а последний находится в блоке, который устанавливают в комнате.
Основные элементы сплит-системы – конденсатор, компрессор и испаритель, между которыми циркулирует хладагент, перемещающий тепловую энергию из комнаты на улицу
Хладагент (как правило, это фреон), перемещается между устройствами по замкнутому контуру. Внутри помещения он нагревается в процессе поглощения тепловой энергии и становится газом.
Таким образом, воздух охлаждается, когда проходит через испаритель. Для улучшения перемещения воздушного потока по всему пространству комнаты, используется вентилятор.
Далее хладагент поступает в конденсатор. Здесь он проходит через компрессор, а затем охлаждается, контактируя с более холодным воздухом улицы. Хладагент снова становится жидким.
Принцип работы такой системы соответствует работе обычного холодильника, здесь точно также используется способность фреона испаряться при невысоких температурах
Принцип работы отдельных элементов
Вентилятор внутреннего блока забирает воздух из одной или нескольких комнат через воздуховоды, направляет его на теплообменник, а затем распределяет охлажденный/нагретый воздух в одну или несколько комнат через дополнительные воздуховоды. В большинстве случаев канальный кондиционер обрабатывает рециркуляционный воздух из комнат, но также имеет функцию, позволяющую подавать 25-30% свежего воздуха. В зависимости от диаметра, длины, формы и типа воздуховода, канальный блок выбирается в соответствии с номинальным статическим давлением: низкое давление, среднее давление или высокое давление.
Как правило, использование внутреннего канального блока относится к устройствам для промышленного или полупромышленного применения. Холодопроизводительность таких канальных кондиционеров варьируется от 2 до 56 кВт. В некоторых случаях эти маломощные канальные блоки могут использоваться и в жилых помещениях, но не для всех комнат. Особенностью расположения внутренних блоков является наличие предусмотренного свободного пространства между основным и подвесным потолком. В это свободное пространство помещается внутренний блок с воздуховодами и устанавливаются воздуховоды, распределяющие воздух в помещение (или помещения) и забирающие воздух из них. Если забирается свежий воздух, то необходимо предусмотреть специальный воздуховод для подачи этого воздуха во внутренний блок для обработки. Именно поэтому канальные кондиционеры используются в офисах, промышленных зданиях и других помещениях, где высота потолков достаточно высока, что позволяет использовать их в подобных ситуациях.
В современных загородных домах, если позволяет высота потолков, также могут применяться канальные кондиционеры, которые впоследствии можно использовать в качестве бытовой техники.
- установка одного внутреннего блока может обеспечить подготовку воздуха в нескольких помещениях;
- возможен подмес свежего воздуха, что позволяет обеспечить приток воздуха, обогащённого кислородом;
- скрытая установка всего оборудования, подводящих и отводящих воздуховодов, что никак не влияет на внешний интерьер помещения;
- управление работой возможно как с помощью проводного, так и с помощью инфракрасного пульта управления.
- если один внутренний блок обеспечивает обработку воздуха в нескольких помещениях, то во всех помещениях будет поддерживаться одна и та же температура. Это не всегда удобно;
- использование возможно только для помещений с высокими потолками;
- сложный подбор, расчет и разводка воздуховодов по помещениям. Не следует доверять такие работы неквалифицированным специалистам.
Есть вопрос? Задайте его специалисту!
- Имя E-mail Тема вопроса
- Вопрос Нажимая кнопку «Отправить», я даю свое согласие на обработку моих персональных данных и принимаю условия «Согласия на обработку персональных данных Пользователей»
Внешний блок
В состав кондиционера входят внутренний и наружный модуль, последний размещается вне здания.
Это вызвано шумной работой вентилятора и компрессора, а также независимым отводом теплого воздуха в атмосферу.
Устройство наружного блока
- Компрессор. Он способен сжимать фреон и придавать определенное движение по контуру.
- Конденсатор, находящийся в наружном блоке. Он превращает хладагент в жидкое состояние.
- Испаритель. Радиатор расположен внутри аппарата – служит для преобразования фреона из водянистой фазы в газообразное положение.
- Терморегулирующий вентиль (ТРВ). Посредством прибора понижается напор хладагента.
- Вентиляторы. Задача этих устройств заключается в обдуве испарителя и конденсатора, чтобы создать более интенсивный теплообмен с атмосферой.
- Фильтры. Эти части кондиционера предохраняют контур от попадания посторонних частиц (грязи, пыли)
Работа кондиционера в режиме обогрева
Расчёт воздуховодов
Расчёт канальной системы кондиционирования достаточно сложен и поручать его следует только квалифицированным специалистам. Если вкратце, порядок действий выглядит так:
- Для каждого помещения производят теплотехнический расчёт, на основании которого определяется потребная холодильная мощность.
- По холодильной мощности определяют примерный объём охлаждённого воздуха, который кондиционер должен подавать в данное помещение. Для моделей с мощностью охлаждения до 20 кВт для обеспечения 1-го кВт воздуха должно поступать примерно 165 куб. м/ч, для более мощных (до 40 кВт) этот показатель составляет около 135 куб. м/ч.
Зная диаметр воздуховодов, материал и скорость движения воздуха (она зависит от объёмов подачи), определяют аэродинамическое сопротивление каждой ветви и всей системы в целом.
В каких целях можно использовать
Такой тип кондиционеров как канальные рассчитаны на большие территории.
Вам придётся поставить кондиционер в такой комнате, в которой удастся спрятать основной блок. Он имеет не приглядный вид и наверняка не впишется не в один интерьер.
Такой кондиционер более сильный чем простой. Его можно использовать и в доме, если у вас например большой дом, или на меленьких фабриках или концернах.
При кондиционировании таким аппаратом, происходит ионизация воздуха, а это хорошо влияет на человеческое здоровье и легкие.
С помощью этого устройства будет увлажняться воздух и происходить подогрев жилых комнат. При этом он регулирует общую температуру общую.
Аппарат очистит от пыли и вредоносных микобактерий, что попадут в организм людей, что работают или живут на этой территории. Такой кондиционер можно использовать на даче, где будет большая площадь
Обслуживание канальных кондиционеров
Канальное оборудование является чистящим воздух и охлаждающим его приспособлением, которое способно абсорбировать на себе аллергены, пыль, а также грязь. Но чтобы техника работала исправно и обеспечивала хорошую очистку воздуха, необходимо проводить её своевременное обслуживание, которое включает в себя следующие работы:
- чистка элементов кондиционера;
- антибактериальная обработка с применением химических высококачественных веществ;
- дезинфекция техники, проводимая паром под высоким давлением;
- проверка работоспособности всех деталей оборудования (электрика, фреоновая магистраль, а также дренажная система и блоки);
- контроль качества теплоизоляции.
Если монтаж устройства произведён скрытым образом, то в техническое обслуживание также включается разборка ячеек с дальнейшей их сборкой. Кроме того, измеряется уровень хладагента и при необходимости производится заправка фреона.
На завершающем этапе производится обработка отделки стен от разных загрязнений защитной специальной плёнкой.
