Цоколи и типы автомобильных ламп: как отличить по маркировке?

Подробнее о каждом виде

Каждый вид ламп имеет свой ресурс, и время от времени требует замены. Для этого нужно снять перегоревшую лампу, зайти с ней в магазин, где помогут подобрать аналогичную лампу. При выборе лампы в интернет магазине помощь сама не придёт. Для корректного выбора необходимо изучить тип перегоревшей лампы, и вид цоколя. Вся эта информация указывается на цоколе лампы. Лампы впереди автомобиля применяются в:

1. фарах дальнего или ближнего света;
2. противотуманных фарах;
3. указателях поворотов;
4. габаритных огнях.

В зависимости от производителя автомобиля в передних фарах используются лампы: H1, H3, H4, H7, H11, H9, D2S, D1S, D2R, D1R, HB3, HB4. Расшифровка:

• H – Галогеновая лампа
• D – ксенонавая лампа
• S- для линзованной фары
• R–для рефлекторной фары
• HB – обозначение галогеновых ламп по американским стандартам
• Цифра – типоразмер лампы.

Для противотуманных фар применяются лампы: HB3, HB4, H1, H3, H7, H8, H11. Расшифровка

• H- Галогеновая лампа
• HB – обозначение галогеновых ламп по американским стандартам
• Цифра – типоразмер лампы.

Для габаритных огней применяются лампы: W3W, W5W, T4W, R5W, H6W. Расшифровка:

• W перед цифрой – у лампы стеклянный цоколь
• T перед цифрой – миниатюрная цокольная лампа (обычно светодиодная)
• R пред цифрой – цоколь лампы диаметром 15 мм, а диаметр лампы не превышает 2см
• H перед цифрой – галогеновая лампа
• Сочетание цифры и буквы W – мощность лампы в ваттах

Для указателей поворота применяются лампы: W21W, P21W, PY21W, H21W, W5W, WY5W, W16W. Расшифровка:

• W перед цифрой – у лампы стеклянный цоколь
• P пред цифрой – цоколь лампы диаметром 15 мм, а диаметр лампы не превышает 2,5 см
• Y перед цифрой – оранжевый цвет лампы
• H перед цифрой – галогеновая лампа
• Сочетание цифр и буквы W после цифр– мощность лампы в ваттах

Лампы задних фар автомобиля имеют аналогичную расшифровку, за исключением ламп задних противотуманных фонарей. Как правило в них устанавливаются лампы мощностью 21 ватт с исполнением цоколя W или P. Лампы мощностью 5 ватт с цоколем W, T, R, C применяются для освещения салона автомобиля. С- означает, что стеклянная колба находится между двумя цоколями.

Пример: надпись на цоколе лампы, установленной в передней фаре “SVS H4 12V 60/55W P43T 5000K” означает:

1. Производитель SVS
2. типоразмер H4
3. для работы при напряжении бортовой сети 12 вольт
4. мощностью 60 ватт на дальнем и 55 ватт на ближнем свете
5. P43T –типоразмер цоколя
6. 5000К – температура светового потока.

С развитием светодиодных технологий появилось большое количество светодиодных ламп, которые устанавливаются вместо штатных галогенок. Например маркировка светодиодной лампы «Philips H7 LED 11972ULWX2» означает, что фирма изготовитель – филипс, цоколь – H7. Сама лампа имеет светодиоды, а цифры 11972ULWX2 – это код самой лампы.

Краткие технические особенности

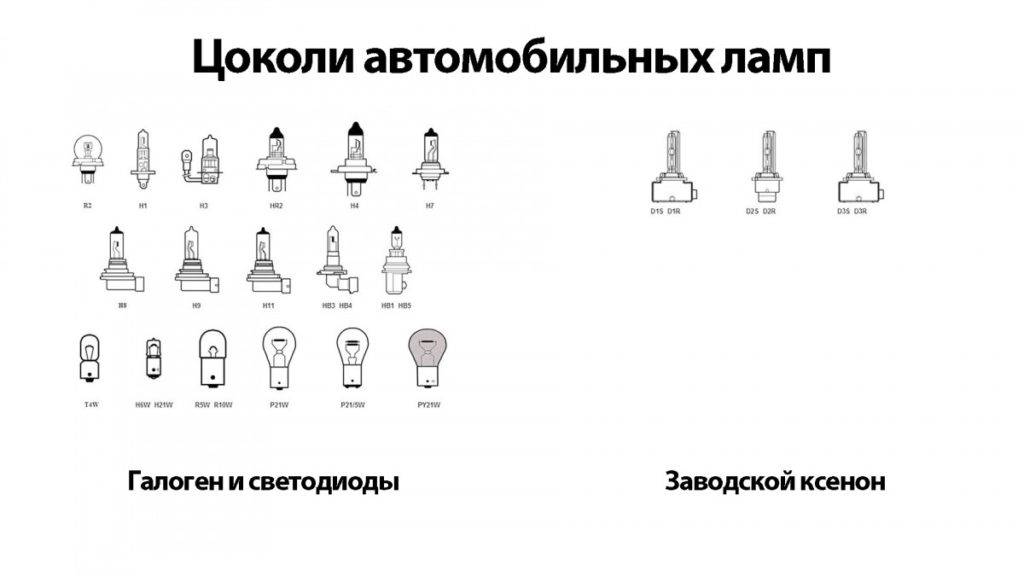

Цоколь лампы для авто — неотъемлемый элемент, который требуется для крепкой фиксации светильного аппарата в патроне устройства. Помимо всего, данная деталь обеспечивает беспрерывную подачу электроэнергии через свои контакты для подпитки светоприбора. Некоторые константные элементы предусматривают наличие газа, в результате неправильного подбора устройства может образоваться утечка.

Цоколи подразделяются по виду контактных приспособлений и могут быть:

1. С лепестками
2. Монолитными площадками
3. Проволочными штырьками.

Цоколь как основание светильного аппарата предназначается для обеспечения надежной герметизации самой колбы и защиты от воздействия агрессивных внешних условий.

Если дело касается диодных приспособлений, то фиксирование лампочек для авто не обязательно. В остальных типах автоламп, таких как галогеновые, ксеноновые и аппараты с методом накаливания, обязательно должно присутствовать герметичное соединение.

Каждая модификация цокольного элемента обладает индивидуальным индексом, который может различаться как буквенной символикой, так и цифрами. Все значения сообщают определенные параметры изделия. Чтобы понять расшифровку видов автомобильных лампочек, следует изучить таблицу и списки определений.

Предназначение в краткой форме:

1. Аппарат надежно удерживает светоприбор в патроне присоединительного типа.
2. Является проводником электроэнергии, поступающей от источника до нитей накаливания.
3. Обеспечивает герметизацию корпуса автолампы, защищающую устройство от влияния внешних факторов.

ВИДЕО: Основные виды цоколей

Классификация и виды

На момент существования СССР были зафиксированы в государственном регламенте 4 основные аббревиатуры лампочек для автотранспорта, которые производились на данной территории:

1. АМН — сокращенное название автоламп с миниатюрными размерными параметрами.
2. АКГ — обозначаются такие светоприборы на автомобили, как галогеновые изделия и кварцевые.
3. АС — аббревиатура числится за софитной светотехникой;
4. А — стандартный тип комплектации, предназначенный для автотранспорта.

Зачатую последующая цифирная символика, которая указывается после букв, свидетельствует об объеме мощности светотехники и серийном номере производителя. Однако данная маркировка может встречаться исключительно на автотранспортных световых устройствах отечественного изготовления. Одним из основных недостатков индексации считается отсутствие в коде определенного типа автомобильных ламп. Сегодня подобные шифры практически не используются.

Модификации оптики и патронов

На данный момент чаще всего в сфере автомобилестроения и реализации запчастей встречаются продукты с иными обозначениями. Обновленные правила создания символики положительно повлияли на образование уникального индекса, соответствующего стандартизированным нормативам ЕСЕ.

Чтобы было проще разобраться в товаре, каждый элемент обозначается следующей аббревиатурой:

• H — символ обозначает галогеновые светоприборы;
• W — продукт, в комплектацию которого входят компоненты, состоящие из стекла;
• R — галогенные лампы с цокольным составляющим и колбой, диаметр которых равен 15см;
• Y — сокращенное обозначение светового устройства для авто, в котором присутствует колба оранжевого оттенка;
• T — лампы на транспорт данной модификации имеют компактные размерные параметры.

Кроме того, существуют типы цоколей автомобильных ламп, отличающиеся индивидуальным количеством контактных элементов, которое варьируется в пределах от 1 до 5 единиц.

Разнообразие подразделений классификации можно определить по списку с картинками. Однако следует знать, что каждый вид изделия полностью зависит от технических характеристик крепления.

Индивидуальная классификация и маркировка

Помимо уже указанных аббревиатур устройств, предназначенных для освещения, аппараты обладают индивидуальной классификацией и маркировкой, которая создается на основе типа присоединительного патрона.

Каждый вид соединительной системы разработан таким образом, чтобы не было возможности вкручивать или вставлять лампы в патроны несоответствующей классификации.

Разновидность по типу автомобильных ламп

В зависимости от источника получения света, все виды автомобильных лампочек делятся на три группы, каждая из которых имеет свою градацию.

Галогенные

Галогенные лампы – источник света с нитью накаливания внутри колбы, заполненной галогенным газом. Несмотря на множество недостатков, они продолжают занимать лидерство, благодаря низкой цене и нежеланию многих автолюбителей переходить на ксенон и светодиоды. Рано или поздно совершенствование светодиодных автоламп вытеснит галогенки с их малым сроком службы и низкой светоотдачей при относительно высоком энергопотреблении. Изначально символ «Н» указывал на галогенную (Halogen) лампу, а цифра – на типоразмер. Появившиеся затем ксеноновые и светодиодные лампочки продолжили выпускать в стандартных корпусах. В результате изделия с разными источниками света могут быть изготовлены в одинаковом корпусе, например, H7.

Но это не означает их полную взаимозаменяемость. В галогенной лампе расстояние от фланца до спирали – фиксированная величина, от которой зависит геометрия светового луча. Небольшое отклонение спирали от центра сильно влияет на фокусное расстояние и, как следствие, на чёткость светового пятна. В газоразрядной лампе источником света является дуга, а в светодиодной – один или несколько светодиодов. Все они отличаются цветовой температурой и углом распространения света, а значит, требуют индивидуального подбора оптики.

Газоразрядные

Ксеноновая автолампа имеет колбу из кварцевого стекла, внутрь которой закачана смесь газов. Благодаря точному химическому составу, в процессе работы лампы формируется луч света с заданной цветовой температурой. Керамическая вставка и стальной фланец служат преградой между раскалённой колбой и деталями цоколя. Все элементы цоколя выполнены с применением термоизоляционного материала и уплотнителей, обеспечивающих дополнительную защиту. Её работа невозможна без блока розжига, который задаёт точное значение напряжения питания.

Газоразрядные лампы на основе ксенона условно можно разделить на три большие группы:

1. Ксеноновые лампы с цоколёвкой типа H1-H27, HB3-HB5, предназначенные для переоборудования штатных огней транспортных средств.
2. Биксеноновые лампы, изготовленные по стандарту H4M, HB1M, H13M и прочие с индексом «М». Их назначение – замена галогенных ламп, которые одновременно являются источником ближнего и дальнего света.
3. Ксеноновые лампы с цоколями стандарта D1S, D1R – D4S, D4R, установленные на автомобиле заводом-изготовителем.

Светодиодные

Светодиодные автомобильные лампы – сравнительно новый представитель на авторынке, источником света которого служит один или несколько светодиодов. В связи с постоянным совершенствованием технологии, внешний вид led-автоламп тоже меняется. Без изменений остаётся цокольная часть, которая в точности повторяет размеры цоколей галогенных лампочек. Светодиодные осветительные приборы должны работать в тандеме с драйвером, обеспечивающим стабилизацию напряжения и тока. Основная масса led-продукции для авто выпускается на smd-чипах, но постепенно инициатива переходит к cob-матрицам.

Если слаботочные светодиоды полностью оправдали ожидания в организации подсветки салона, номерного знака и габаритов, то мощные светодиодные автолампы по-прежнему остаются слабым звеном среди всего объёма осветительных приборов. Высокая стоимость фирменных led-ламп головного света не по карману рядовому водителю, а дешёвый китайский товар уже успел обрести плохую репутацию. Основные причины – несоответствие заявленных характеристик реальности и низкое качество продукта.

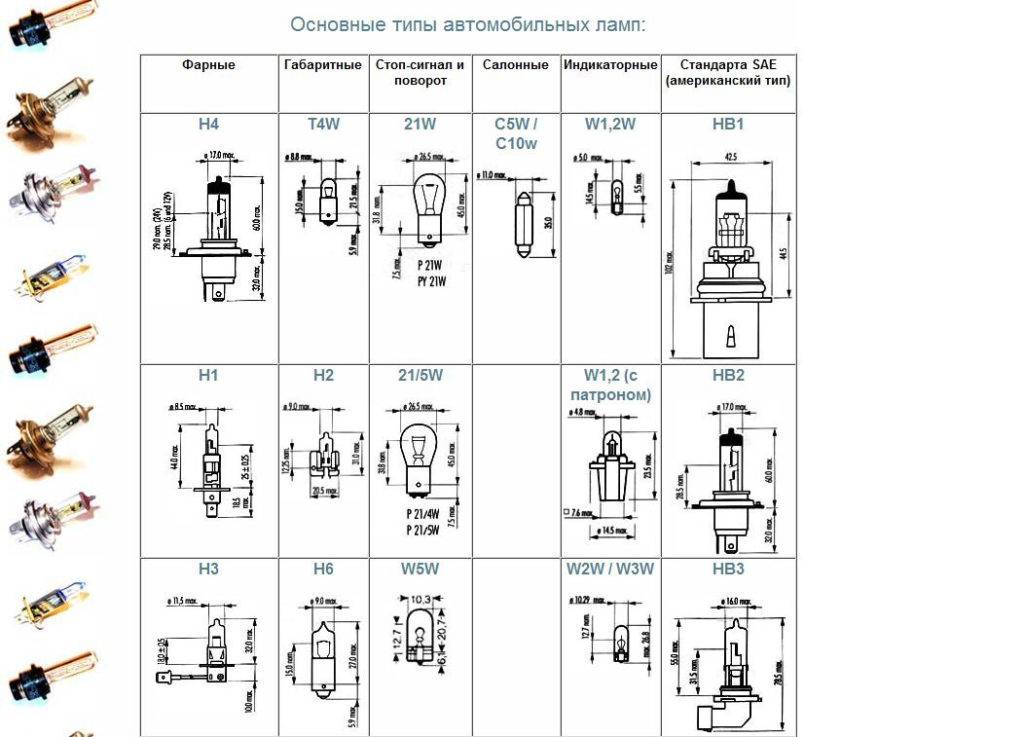

Типы автомобильных ламп

По этим критериям различают несколько видов электрических ламп, применяемых в автомобилестроении.

Накаливания

Представляют собой вольфрамовую нить в стеклянной колбе, из которой максимально откачан воздух. При подаче напряжения на противоположные концы нити происходит разогрев вольфрама, сопровождающийся излучением фотонов света в видимом спектре. По причине недостаточной мощности и малого ресурса, а также теплоты свечения до 3200 K для головных фар этот тип автоламп применяется только в старинных ретроавтомобилях. А в современных машинах используется для подсветки салона и панели приборов.

Галогенные

Модификация ламп накаливания, заключающаяся в том, что вместо вакуума в колбу закачаны галогениды брома и йода. Эти галогены препятствуют прилипанию частичек испаренного вольфрама к внутренней поверхности стекла. Активно перемещаясь внутри колбы эти частички попадают обратно на нить накала и свариваются с ней под действием температуры. Таким образом, происходит частичная регенерация вольфрамовой спирали. Процесс все же не бесконечен, так как испаренные частицы оседают в хаотичном порядке, образуя неравномерные по толщине участки, что в итоге приводит к перегоранию нити в тонких промежутках. Для головных фар, кроме однонитевых, применяют двухнитевые лампы, в которых спирали расположены таким образом, что одна служит для ближнего, а вторая для дальнего света.

Кроме увеличенного в два раза ресурса работы, галогенки светят в два раза ярче обычных ламп накаливания и подобный автосвет широко применяется по сей день.

Газоразрядные

В конце прошлого столетия галогенки были частично вытеснены ксеноновыми лампами. В отличие от предшественников эти приборы работают по принципу дугового разряда в газовой среде. Колба этих ламп изготавливается из прочного кварцевого стекла, внутрь колбы закачивается газ ксенон, а с двух сторон в нее впаиваются два вольфрамовых электрода с проставками из инвара. В момент подачи напряжения на электроды между ними возникает разряд с излучением фотонов света. Так как сам ксенон формирует столб светящейся плазмы только возле катода, то в колбы автоламп добавляют ртуть, соли натрия и скандия. За счет этого основной поток света формируют пары солей и ртути, а ксенон служит для первичного запуска и разогрева основных элементов. Свет таких ламп дает яркий поток, теплотой до 6000 K. Именно эти характеристики так привлекают владельцев авто, но для запуска и работы газоразрядок необходим специальный балласт.

Схема включения в цепь.

Для фар, где не предусмотрена раздельная оптика используют биксеноновые лампы — те же ксенонки, но установленные в специальный механизм, регулирующий фокусное расстояние и направление свечения. Фары, не имеющие подобного механизма, лишены возможности переключения между режимами ближнего и дальнего света с ксеноновыми лампами.

Читайте: 6 лучших моделей ксеноновых ламп

Светодиодные

Следующая ступень эволюции в автосвете — LED лампы. В качестве источника света здесь выступает полупроводниковый кристалл, помещенный под люминофорную заливку. В конструкции лампы имеется схема управления и драйвер, необходимые для работы светодиодов. Так как LED элементы и драйвер сильно греются, то для теплоотвода необходим массивный радиатор. Сами кристаллы размещены с двух сторон в виде дорожек, имитирующих нити накала. Верхняя дорожка отвечает за ближний, а верхняя за дальний свет, причем обе группы прикрыты полусферами, отсекающими прямые лучи, чтобы не ослеплять встречных водителей. Эти лампы имеют ресурс работы до 20000 часов и теплоту света практически в любом необходимом диапазоне, вплоть до 8000K, что делает их самыми долговечными и яркими среди всех аналогов. Главный недостаток светодиодных автоламп в том, что у них нет светораспределения по всему радиусу рефлектора и линзы, как у галогенок или ксенонок. Отсюда вытекает две проблемы:

1. Их установка возможна только в строго выверенном горизонте, далеко не всегда совпадающем с конструкцией посадочного места в фаре.
2. Для реализации всего потенциала таких приборов необходима оптика и рефлекторы изначально разработанные под LED лампы.

Последняя разработка, основанная на LED технологии — лазерные фары. Эта инновация позволила увеличить дальность свечения головных фар до 600 метров, но слишком узкий конус света и космические расценки на лазеры пока не дают распространиться новинке на рынке автосвета в полной мере.

Рекомендуем: 7 лучших светодиодных ламп для авто

Виды автомобильных ламп

Обычные лампы накаливания

Первыми на авто устанавливались лампы накаливания, которые сейчас уже называют классическими. Изобретение Эдисона, которым данная лампа и является, представляет собой прозрачную сферическую колбу, с помещенной внутрь спиралью из вольфрамовой проволоки, причем из колбы выкачан весь воздух. При подаче электроэнергии на спираль, она способствует разогреву проволоки, сопровождающегося световым излучением. Однако у таких ламп КПД очень низкое – всего 6-8%. Температура нити в 2000 градусов по шкале Кельвина, с ее желтым оттенком тоже сейчас уже считается слабой. Данная характеристика значительно не «дотягивает» до естественного солнечного света, поэтому для восприятия человеческому глазу такая лампа накаливания не очень подходит.

При этом данная лампа восприимчива к высоким температурам, а сам вольфрам может оседать в виде мелких частиц на внутренней поверхности прозрачной колбы, которой вызывает затуманиванием. Из-за конструктивных особенностей лампы накаливания не способны произвести фокусировку светового пучка отражателями.

Галогеновые лампы

Появление на рынке галогеновых ламп позволило решить много неудобств, которые были при эксплуатации обычных автомобильных ламп накаливания. У этих элементов изменилась форма колбы, она приняла цилиндрическую форму, что сказалось также и на размере вольфрамовой спирали. Внутри колбы находится уже не вакуум, а инертный газ, включающий и пары галогена. Данная особенность конструкции галогеновых ламп привела к появлению процесса самоочищения, поскольку частицы вольфрама не оседают на колбе, в процессе эксплуатации снова оседают на спирали. Поскольку затуманивания стекла не происходит, то пропускная способность светового пучка у этих ламп выше. К тому же цветовая температура у галогеновых ламп выше – 2700-3000 Кельвина, что обеспечивает лучшее восприятие света глазом.

Видео: Тест ламп H4

Но в такой конструкции есть и недостаток – любое прикосновение к колбе рукой может привести к нарушению распределения энергии внутри колбы, что в свою очередь – к появлению трещин в колбе и поломке лампы.

Ксеноновые лампы

Ксеноновые лампы, они же газоразрядные, считаются одной из самых последних разработок в сфере автомобильных осветительных приборов. Внешне такие ламп очень сходны с галогеновыми, но принцип их работы и конструкция – отличаются. Колба такой лампы заправлена ксеноном, и при подаче электроэнергии, внутри ее провоцируется появление дуги между электродами, создающей световой пучок. У таких ламп цветовая температура очень большая. Причем выпускаются разные модели, дающие свой оттенок света. Так, лампа на 8000 К обеспечивает световой пучок с синим оттенком, а у ламп на 5000-7000 К этот пучок по оттенку приближается к солнечному. Эффективность освещения ксеноновых ламп значительно превышает описанных выше, при этом они достаточно надежны, поскольку ее конструкция наличие вольфрамовой спирали не предусматривает.

Но имеются у этих ламп и недостатки и первый из них – потребность в использовании дополнительного оборудования (блок розжига), обеспечивающего подачу напряжения в 20 тыс. вольт на лампу, необходимого для появления дуги. Вторым недостатком является все тот же мощный пучок света – для водителя такая лампа светить будет хорошо, а вот для едущих ему на встречу такой свет может сильно мешать и ослеплять.

Данный тип ламп имеется достаточно сложную конструкцию, поэтому в кустарных условиях ее не изготовить, что исключает возможность приобретения на рынке поддельных осветительных элементов.

Светодиодные осветительные элементы

На первых порах данные лампы устанавливались только в задних осветительных приборах – стоп-сигналах, задних габаритных огнях и т. д. Первые светодиодные лампы белого цвета стали устанавливать в 2004 на модель А8 W12 компании Audi. По пришествию очень короткого срока технология LED, которой и являются светодиодные лампы, стала очень популярной и уже вполне возможен полный переход на них при выпуске автомобилей.

К достоинствам светодиодных ламп относится:

1. Вибро- и удароустойчивость;
2. Значительный ресурс;
3. Небольшое потребление электроэнергии;
4. Большая световая температура;
5. Экологичность;

При этом смена любой другой лампы на светодиодную не сопровождается какими-либо переработками авто, вполне достаточно выяснить, какой тип гнезда используется на авто, и подобрать лампу согласно таблице сходности осветительных элементов.

Типы автомобильных ламп

По этим критериям различают несколько видов электрических ламп, применяемых в автомобилестроении.

Накаливания

Представляют собой вольфрамовую нить в стеклянной колбе, из которой максимально откачан воздух. При подаче напряжения на противоположные концы нити происходит разогрев вольфрама, сопровождающийся излучением фотонов света в видимом спектре. По причине недостаточной мощности и малого ресурса, а также теплоты свечения до 3200 K для головных фар этот тип автоламп применяется только в старинных ретроавтомобилях. А в современных машинах используется для подсветки салона и панели приборов.

Расшифровка обозначений на цоколях автомобильных ламп

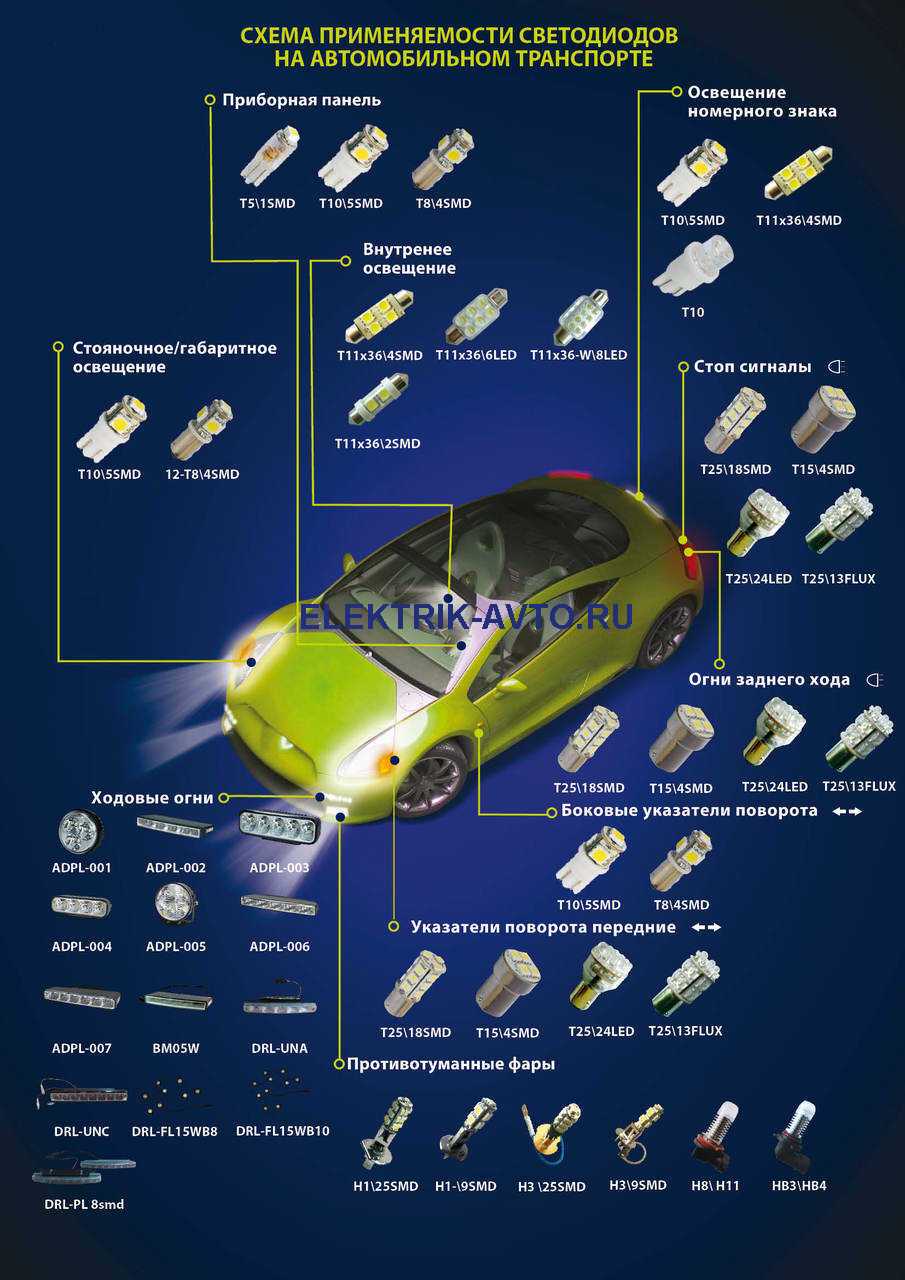

На фото ниже показывается, в каких модулях освещения используются конкретные цоколи:

Легковая машинаГрузовая машина

Некоторые автомобилисты при выборе новой лампы сталкиваются с одной трудностью. Часто маркировка одних ламп сильно отличается от обозначений других, хотя по параметрам они ничем не отличаются. На самом деле причина в том, какие стандарты используются. Как уже было сказано ранее, существует международный и государственный стандарт. Первый – унифицирован для машин во всем мире, и данные комплектующие могут изготавливаться в одной стране, а рынок сбыта – в нескольких.

Что касается государственных стандартов, то зачастую такую маркировку получит изделие, не предназначенное для экспорта. Рассмотрим основные обозначения для отечественных и зарубежных автоламп.

Маркировка отечественных автомобильных ламп

Государственный стандарт, установленный еще во времена Советского Союза, до сих пор действует. На такой продукции следующие обозначения:

Буква:	Расшифровка:	Применение:
А	Автолампа	Унифицированное обозначение любого типа лампочек
АМН	Миниатюрная автолампа	Подсветка приборки, габаритные огни
АС	Автолампа софитного типа	Светильники в салоне, подсветка номерного знака
АКГ	Автолампа кварцевого галогенного типа	Головной свет

Некоторые группы лампочек имеют одинаковую буквенную маркировку. Однако они отличаются диаметром цоколя и мощностью. Чтобы водитель смог правильно подобрать подходящий вариант, производитель дополнительно указывает диаметр в миллиметрах и мощность в ваттах. Единственный недостаток подобной маркировки для отечественного транспорта в том, что в ней указывается, что это автомобильная лампочка, но какого типа – не указывается, поэтому автомобилист должен точно знать размеры требуемого элемента и его мощность.

Европейская маркировка автомобильных ламп

Намного чаще в магазинах автозапчастей встречаются автолампы с европейской маркировкой, которая соответствует стандарту ЕСЕ. В начале обозначения стоит конкретная буква, которая указывает на следующие параметры самой лампы:

• Т. Автолампа цокольного типа маленьких размеров. Их используют в передних габаритных огнях;
• R. Размеры цоколя 15 миллиметров, а колбы – 19мм (диаметр элементов). Такие лампочки устанавливаются в заднем фонаре в модуле габаритов;
• R₂. Размеры цоколя 15 миллиметров, а колбы – 40мм (сегодня такие лампы считаются устаревшими, но на некоторых моделях старых авто еще встречаются);
• Р. Размеры цоколя 15 миллиметров, а колбы – не более 26.5мм (диаметр элементов). Они используются в стоп-сигналах и повторителях поворотов. Если это обозначение стоит перед другими символами, то такая лампочка будет использоваться в качестве головного света;
• W. Стеклянный цоколь. Применяется в подсветке приборной панели или номерного знака. Но если эта буква стоит за цифрой, то это просто обозначение мощности изделия (ватты);
• Н. Лампа галогенного типа. Такая лампочка может использоваться в разных осветительных приборах автомобиля;
• Y. Данный символ в маркировке обозначает оранжевый цвет колбы или свечение в том же цвете.

Пример маркировки на цоколе:1) Мощность; 2) Напряжение; 3) Тип лампы; 4) Производитель; 5)Страна утверждения; 6) Номер утверждения; 7) Галогенная лампа.

Помимо обозначения типа элемента освещения в маркировке изделия указывается еще и тип цоколя. Как мы говорили, разнообразие в конструкции этой части лампочки предотвращает случайную установку элемента в несоответствующее гнездо. Вот значение этих символов:

Символ:	Расшифровка:
Р	Цоколь фланцевого типа (если буква перед другими обозначениями)
ВА	Цоколь с симметричным расположением штифтов
BAY	Штифтовая модификация, только один из выступов немного выше относительно другого
BAU	Смещение штифтов по радиусу
BAZ	В данной модификации асимметрия штифтов обеспечивается разным расположением на цоколе (на разном расстоянии и высоте относительно друг друга)
SV (в некоторых моделях используется символ С)	Софитный тип цоколя (контакты расположены с двух сторон колбы цилиндрической формы)
Х	Указывает на нестандартную форму цоколя
Е	На цоколе выполнена резьба (в основном используется в старых моделях авто)
W	Стеклянный цоколь

Помимо упомянутых обозначений производитель также указывает число контактов цоколя. Эта информация латинскими буквами нижнего регистра. Вот что они означают:

• s. 1-контактные;
• d. 2-контактные;
• t. 3-контактные;
• q. 4-контактные;
• p. 5-контактные.

Виды автомобильных ламп

Обычные лампы накаливания

Первыми на авто устанавливались лампы накаливания, которые сейчас уже называют классическими. Изобретение Эдисона, которым данная лампа и является, представляет собой прозрачную сферическую колбу, с помещенной внутрь спиралью из вольфрамовой проволоки, причем из колбы выкачан весь воздух. При подаче электроэнергии на спираль, она способствует разогреву проволоки, сопровождающегося световым излучением. Однако у таких ламп КПД очень низкое – всего 6-8%. Температура нити в 2000 градусов по шкале Кельвина, с ее желтым оттенком тоже сейчас уже считается слабой. Данная характеристика значительно не «дотягивает» до естественного солнечного света, поэтому для восприятия человеческому глазу такая лампа накаливания не очень подходит.

При этом данная лампа восприимчива к высоким температурам, а сам вольфрам может оседать в виде мелких частиц на внутренней поверхности прозрачной колбы, которой вызывает затуманиванием. Из-за конструктивных особенностей лампы накаливания не способны произвести фокусировку светового пучка отражателями.

Галогеновые лампы

Появление на рынке галогеновых ламп позволило решить много неудобств, которые были при эксплуатации обычных автомобильных ламп накаливания. У этих элементов изменилась форма колбы, она приняла цилиндрическую форму, что сказалось также и на размере вольфрамовой спирали. Внутри колбы находится уже не вакуум, а инертный газ, включающий и пары галогена. Данная особенность конструкции галогеновых ламп привела к появлению процесса самоочищения, поскольку частицы вольфрама не оседают на колбе, в процессе эксплуатации снова оседают на спирали. Поскольку затуманивания стекла не происходит, то пропускная способность светового пучка у этих ламп выше. К тому же цветовая температура у галогеновых ламп выше – 2700-3000 Кельвина, что обеспечивает лучшее восприятие света глазом.

Видео: Тест ламп H4

Но в такой конструкции есть и недостаток – любое прикосновение к колбе рукой может привести к нарушению распределения энергии внутри колбы, что в свою очередь – к появлению трещин в колбе и поломке лампы.

Ксеноновые лампы

Ксеноновые лампы, они же газоразрядные, считаются одной из самых последних разработок в сфере автомобильных осветительных приборов. Внешне такие ламп очень сходны с галогеновыми, но принцип их работы и конструкция – отличаются. Колба такой лампы заправлена ксеноном, и при подаче электроэнергии, внутри ее провоцируется появление дуги между электродами, создающей световой пучок. У таких ламп цветовая температура очень большая. Причем выпускаются разные модели, дающие свой оттенок света. Так, лампа на 8000 К обеспечивает световой пучок с синим оттенком, а у ламп на 5000-7000 К этот пучок по оттенку приближается к солнечному. Эффективность освещения ксеноновых ламп значительно превышает описанных выше, при этом они достаточно надежны, поскольку ее конструкция наличие вольфрамовой спирали не предусматривает.

Но имеются у этих ламп и недостатки и первый из них – потребность в использовании дополнительного оборудования (блок розжига), обеспечивающего подачу напряжения в 20 тыс. вольт на лампу, необходимого для появления дуги. Вторым недостатком является все тот же мощный пучок света – для водителя такая лампа светить будет хорошо, а вот для едущих ему на встречу такой свет может сильно мешать и ослеплять.

Данный тип ламп имеется достаточно сложную конструкцию, поэтому в кустарных условиях ее не изготовить, что исключает возможность приобретения на рынке поддельных осветительных элементов.

Светодиодные осветительные элементы

На первых порах данные лампы устанавливались только в задних осветительных приборах – стоп-сигналах, задних габаритных огнях и т. д. Первые светодиодные лампы белого цвета стали устанавливать в 2004 на модель А8 W12 компании Audi. По пришествию очень короткого срока технология LED, которой и являются светодиодные лампы, стала очень популярной и уже вполне возможен полный переход на них при выпуске автомобилей.

К достоинствам светодиодных ламп относится:

1. Вибро- и удароустойчивость;
2. Значительный ресурс;
3. Небольшое потребление электроэнергии;
4. Большая световая температура;
5. Экологичность;

При этом смена любой другой лампы на светодиодную не сопровождается какими-либо переработками авто, вполне достаточно выяснить, какой тип гнезда используется на авто, и подобрать лампу согласно таблице сходности осветительных элементов.

Где встречается маркировка

Коды изготовителя и вся необходимая информация указывается в двух местах. Где смотреть маркировку на фаре:

• на стекле фары;
• на пластиковом корпусе под капотом.

На старых моделях автомобилей код встречается на нижней стороне корпуса. Для просмотра всей информации необходимо полностью демонтировать и перевернуть световой прибор. Обозначение машины встречается в виде наклеек, которые отрываются со временем, после чего восстановить их невозможно.

Нанесение наклейки, которая не соответствует действительности, и установка непредусмотренных ламп карается административным штрафом и вынесением предписания для устранения неисправности.

Лампочки по законам ГИБДД

Относительно законности таких мероприятий все далеко не однозначно, так как регулирующие органы запрещают вмешательство в конструкцию автомобиля. В принципе эти меры не беспочвенны, ведь большинство водителей стремятся достичь максимальной освещенности проезжей части, что идет в ущерб водителям встречного потока, которых слепит яркий свет. Ситуация противоречива, так как одной стороны, даже кратковременное ослепление встречными фарами может привести к потере управления, а с другой стороны, недостаточная освещенность дорожного полотна тоже повышает риск аварийности. На практике, единственный способ сделать дорогу перед машиной более различимой в момент засветки встречными фарами — это повысить яркость собственных.

В итоге все замыкается на погоне за яркостью и некоторые государства, в том числе Российская Федерация на законодательном уровне пытаются регулировать этот вопрос, поддерживая единый стандарт для уровня излучаемого света, степени боковой засветки и наличия четко выделенной границы между центральным и периферическим световыми пятнами. Однако, по статистике около 40% всех автомобилей в РФ имеют в конструкции фар лампы, не предусмотренные заводом производителем машины. В большинстве случаев это не является поводом для составления протокола о нарушении правил сотрудниками ГИБДД, так как визуально определить несоответствие агрегата ЭД (эксплуатационной документации) затруднительно.

В Соединенных Штатах «законники» подобными вопросами, кстати, вовсе не заморачиваются и ездить разрешают с любыми примочками. В любом случае даже для установки оригинальной лампочки приходится ориентироваться в основных видах и модификациях автоламп, так как способы установки и крепления, а также источники питания для автосвета не унифицированы.
