Особенности конструкции
- Конструкция имеет двухштырьковый разъём, известный также под названием bipin, или 2 pin. По частоте использования данного типа они занимают второе место после резьбового. Такая разновидность конструкции обозначается латинской буквой G вместе с буквами и цифрами после неё. Обычно это также латинские буквы X, Y, Z или U, которые информируют о размерах и конструктивном выполнении изолятора.
- Цоколь для галогенных источников света производится из стекла по причине того, что нагревание галогенных ламп достигает 300 градусов. При такой температуре пластик начинает плавиться.
- Для светодиодов основной корпус делают из пластмассы. Температура нагрева в среднем составляет 70 градусов. При ней пластик не плавится.
- Расстояние между двумя контактами у обоих типов – 9 миллиметров.
- Существует также два вида патронов G9 – керамический и пластмассовый.
- Керамический патрон предотвращает возникновение короткого замыкания. Он хорошо подходит для светильников, которые работают в течение долгого времени. Керамика не подвержена негативному температурному воздействию.
- Пластиковый тип патрона подходит для светодиодных ламп. Он лёгкий и не бьётся при ударе. Не стоит его эксплуатировать, так как он имеет свойство плавиться.
- Патроны типа G9 хорошо защищают от пыли, грязи и проникновения влаги. Они просты в эксплуатации – не нужно выкручивать лампочку, а достаточно лишь вытащить старую и вставить новую. В отличие от всем известных цоколей E14 и E27, G9 не пригорает к патрону.
Преимущества и недостатки
При выборе любого товара или услуги всегда имеются свои плюсы и минусы. Какими являются основные моменты для выбора светильников со светодиодами?
Из преимуществ светодиодных ламп можно отметить:
- долговечность;
- энергоэффективность;
- мгновенное включение;
- ударопрочность;
- минимальный нагрев;
- устойчивость к перепадам напряжения;
- постоянное совершенствование и новые технологии производства.
Среди основных минусов можно перечислить:
- недостаточное исследование излучения от света на глаза;
- со временем яркость света теряется.
Также при выборе следует учесть несколько основных параметров, указанных на упаковке.
Какой цоколь у обычной лампочки накаливания советского образца?
У обычной лампочки накаливания советского образца самый распространенный тип и диаметр цоколя, который имеет название винтовой или резьбовой, что в принципе одно и то же.
Цоколь такой лампочки имел маркировку Е27, где первая буква означала тип цоколя (Е – значит резьбовой или винтовой), а следующая за буквой цифра означала диаметр цоколя.
Лампочка накаливания при помощи резьбы, которая имелась на цоколе, вкручивалась в патрон соответствующего диаметра.
нашей любимой лампочки Ильича металлический резьбовой цоколь с маркировкой Е27.
Согласно существующего стандарта латинская буква “Е” обозначает тип цоколя лампочки как “резьбовой”, а маркировка “27” указывает на наружный диаметр цоколя в мм. для вкручивания в патрон.
Самые распространенные и широко используемые осветительные лампы советского периода нашей страны.
Используется в сети переменного тока напряжением 220 Вольт и частотой сети 50 Герц.
Имея один цоколь, стеклянную колбу грушевидную и приплюснутую, различалась по потребляемой мощности: на 25, 40, 60, 75 и 100 Вт.
Очень маленький КПД от 5 до 15 процентов максимум.
В советские времена использовались цоколи у лампочек накаливания это Е27 устанавливались в плафонах фонарях, люстрах, светильниках в быту. Обычная резьбовая лампочка.
Второй вид это резьбовой цоколь Е14 это лампочки с тоненьким цоколем, которые устанавливались в подсветке холодильников, вытяжек, в настольных лампах и светильниках, а также в люстрах на большое количество лампочек.
Третий вид это Е40 такие лампочки с большим цоколем использовались в уличных светильниках и имели большую мощность начиная от 500 Ватт.
Цоколь Е10 практически не встречался, но существовал по стандартам советского производства.
Поэтому принято считать Е27 – обычным, средним цоколем!
Е14 – маленьким цоколем и Е40 – большим.
Чтоб проще было понять цифра после Е это и есть диаметр самого цоколя!
Если имеется ввиду самая распространённая лампа накаливания для получения освещения в помещениях, как жилого и бытового помещения, так и помещений предназначенных для работы на рабочих местах, а также прочих зданий (не помню как это при СССР называлось, а сейчас это офисные помещения), так вот в этой лампе использовался Цоколь Эдисона, один из его диаметров, именуемый как E27, который является во всей гамме размеров Цоколей Эдисона, как средний цоколь в линейке ламп на 220 вольт.
Что такое в типе буква “Е” я точно не знаю, могу лишь предположить, что первая буква слова “резьба” иностранного происхождения или тип резьбы, типа как “М” – метрическая, а вот цифра “27” означает, что цоколь имеет резьбу 27 миллиметров.
Цоколь обычной Советской лампы идёт с маркировкой Е27-ь.
Цифра “27” означает диаметр цоколя в миллиметрах, цоколь обычный резьбовой, шаг резьбы крупный.
А буква (“Е”) это первая буква фамилии того человека который успешно применил данную рампу накаливания в коммерческих целях (запатентовал), то есть всем известный Эдисон, “Е” потому что на английском фамилия пишется как Edison.
Лампы с этим цоколем (с этой маркировкой) выпускают и сейчас, они как были одними из самых востребованных (самыми массовыми) при Союзе, так ими и остаются).
Мощность лампочек, даже с одним цоколем, разная.
При Союзе выпускали лампы и с другой маркировкой цоколя, а именно Е14-ь, расшифровка та же, только тут диаметр цоколя чуть меньше (14-ь мм).
Как правило лампы с таким цоколем менее мощные, до 40-а Ватт, были и 60-т Ватт, но это уже редкость.
Использовались в различных люстрах, светильниках, их и сейчас выпускают.
Преимущества светодиодов
Светодиод не нагревается, так как работает на низковольтном напряжении, что обеспечивает высокую степень пожарной безопасности
Светодиоды – это уникальные изделия, позволяющие воссоздать любую задумку дизайнера. Благодаря их разнообразию (как по форме, так и по цветам) можно создавать любые композиции. Светодиодные лампы просты в монтаже, уходе, они практически не нагреваются и полностью безопасны для человеческого здоровья и окружающей среды.
Диоды применяются не только в люстрах и светильниках. С их помощью можно подсветить полы, картины, отдельные элементы декора, создать оригинальную осветительную систему потолка (звездное небо, геометрические фигуры).
Что такое светодиодная лампа, какие светодиодные лампы для дома лучше?
Светодиодные лампы, также называемые LED или светодиод — это полупроводниковое устройство превращающее электро напряжение в свет. Появились они еще в начале прошлого столетия, но благодаря новейшим разработкам стали самыми экономичными лампами для дома в настоящее время.
Теперь самое время переходить к выбору качественной и недорогой светодиодной лампы
Обратите внимание, что служить они будут до 20 лет! Они экономичны в расходе электроэнергии и при этом предоставляют широкий световой поток. Но при этом, приобретая такую лампу нам необходимо ознакомиться с их функционалом, так как в светодиодных лампах расходуемые Ватты и количество света больше не взаимосвязаны. Яркость лампы, а точнее световой поток светодиодов определяется иным способом
Яркость лампы, а точнее световой поток светодиодов определяется иным способом.
Световой поток, измеряемый в люменах или кратко лм. При выборе лампы вам необходимо найти именно ту, которая максимально мало потребляет электричества и при этом предоставляет вам максимальное количество люмелей.
Для примера приводим таблицу среднестатистических светодиодных ламп и ламп накаливания.
Обратите внимание, что значения приблизительные и могут значительно изменяться от производителя и серии выпуска. Также стоит понимать, что светодиодные лампы неспособны полностью заменить свет, и идеальны для временного освещения, когда солнечный свет перестает справляться. Также стоит понимать, что светодиодные лампы неспособны полностью заменить свет, и идеальны для временного освещения, когда солнечный свет перестает справляться
Также стоит понимать, что светодиодные лампы неспособны полностью заменить свет, и идеальны для временного освещения, когда солнечный свет перестает справляться.
Также стоит обратить внимание на цветовую температуру и спектр излучения. Классические лампы накаливания излучают теплый желтоватый свет, к которому мы привыкли и он приятен для глаз, именно этот свет оптимален для вечернего времени, так как он подавляет выработку мелатонина. Светодиодные лампы же выпускаются как с теплым, так и с холодным светом
Светодиодные лампы же выпускаются как с теплым, так и с холодным светом.
Для офисов, кухонь, залов, прихожих и ванных комнат рекомендуется холодный яркий свет, а вот для спален в которые утром проникает солнце, а по вечерам семья готовиться ко сну рекомендуется приглушенный теплый свет.
Для примера мы приводим схематическое сравнение разных типов света.
Еще одна характеристика, на которую необходимо обратить внимание — индекс цветопередачи (сокращенно — CRI). Этот индекс отображает насколько в свете лампы видны другие цвета и измеряется схематически от 0 до 100. Наилучшие при этом — максимально приближенные к 100
Чем выше показатель — тем лучшая цветопередача при освещении данной лампой. Для домашнего использования рекомендуется CRI равными или большими 80
Наилучшие при этом — максимально приближенные к 100. Чем выше показатель — тем лучшая цветопередача при освещении данной лампой. Для домашнего использования рекомендуется CRI равными или большими 80.
Угол направленности светового потока
Также немаловажно в случае необходимости помещения полностью. Светодиодные лампы больше подходят для точечного освещения, так как обладают углом не более 120 градусов. Маркировка патрона и маркировка лампы обязательно должны совпадать для длительного и безлопастного использования лампы
Маркировка патрона и маркировка лампы обязательно должны совпадать для длительного и безлопастного использования лампы.
Гарантированный срок службы. Теперь не нужно накупать лампы «про запас», так как на каждую лампу производитель выдает гарантию на 20 000- 50 000 часов работы. Конечно же в реальности лампа прослужить меньше часов, так как она не постоянно будет включена, но все же срок службы светодиодной лампы превышает срок самой стойкой лампы накаливания в десятки раз.
Пульсация. Хорошая светодиодная лампа не пульсирует, но все бывает, поэтому мы рекомендуем проверить лампу на пульсацию и по необходимости сделать возврат или обмен в первые же дни службы. Проверка элементарна — запишите видео, на нем хорошо видна малейшие колебания света.
Редко встречаемые держатели
Некоторые виды этих неотъемлемых элементов осветительного прибора встречаются довольно редко. К ним относятся и устройства с утопленным контактом.
Характеристика редких типов цоколя
С утопленным контактом. На принадлежность к этому виду указывает присутствие в маркировке символа «R». Используют их в лампах небольших габаритов и маленького веса.
Софитные «S». Бывают варианты расположения как с одной стороны трубчатой лампы, так и с двух. Такие цоколи уместны в светильниках, используемых в качестве подсветки зеркал, в ванных, а также в автомобильных салонах.
Цоколь софитный с контактами, разнесенными по противоположным сторонам лампы. Когда-то их применяли только для освещения сцены, откуда и такое название
Фиксирующие «Р». В кинопроекторах, фонарях, прожекторах применяют цоколь «Р» — фиксирующий. По конструкционному исполнению он напоминает софитный. Отличие — в присутствии дополнительной рассеивающей площадки.
Направление нужного светового потока задает сборная линза. Конструкцию используют для кинопроекторов, прожекторов, фонариков.
Телефонный «Т». Этот тип применяют в лампах, используемых в роли подсветки, в пультах, панели приборов в автомобилях.
Цоколь Т6,8 применяют в лампочках КМ (коммутаторных). Цифра после Т обозначает, что контактные выводы размещены на расстоянии друг от друга 6,8 мм
В Евросоюзе применяют лампочки КМ с меньшими размерами. По цоколю их маркируют6 Т4,5; Т4,6; Т5,5.
Стеклянные и кабельные вариации
Среди большого разнообразия светодиодных ламп существуют и такие, что называют безцокольными. Этот элемент там есть, но он стеклянный, как и сам осветительный прибор.
Использование их — узкопрофильное. Встречаются чаще всего в автомобильной отрасли. Когда в начале маркировки стоит символ «W», значит это лампа со стеклянным цоколем
На ее основании имеются токовые выводы. Через них происходит контакт стеклянного цоколя с патроном. Цифры, присутствующие в маркировке, указывают на толщину стеклянной части. За ними следует знак «х» и размер цоколя по ширине.
Не так уж часто встречаются и кабельные цоколи (К). Область их применения — проекторные лампы.
Характеристики
Лампы накала обладают такими характеристиками:
Характеристики ламп разной мощности
Принцип действия
Суть работы всех ЛН в использовании принципа нагревания вещества при прохождении сквозь него тока. В этом случае повышается температура нити накала после замыкания электрической цепи. Как результат запускается эффект электромагнитного теплового излучения. Чтобы оно стало видимым для человека, температура нагревания должна превышать 570 ⁰C – это начало красного свечения.
Внутри лампы нить накаливания разогревается до 2000–2800 ⁰С. При разогревании до такой температуры на воздухе вольфрам превращается в оксид – на нем образуется белый налет, поэтому внутрь колбы закачиваются нейтральные газы. На заре развития данной технологи освещения в лампочке создавался вакуум, сейчас это практикуют только для изделий минимальной мощности. При закручивании в патрон цоколя лампы и замыкании цепи запускается процесс накаливания нити, и она дает свет.
Конструкция
Конструкция ламп накаливания Устройство всех ЛН схоже, в них содержаться:
- Рабочая часть – нить из вольфрамовой проволоки, свернутая в спираль. Удельное сопротивление этого металла в 3 раза больше, чем у меди. Вольфрам используется, потому что он тугоплавкий и можно максимально уменьшить сечение нити. За счет этого повышается электрическое сопротивление. Питание спираль получает от электродов.
- Спираль удерживают элементы из молибдена. Он также тугоплавкий, имеет низкий коэффициент теплового расширения.
- Колба из стекла. Внутри ее инертный газ, что не дает сгореть нити накала. Именно поэтому такие лампы не вакуумные, именно газ создает давление внутри колбы.
- Электроды соединяются с контактными элементами цоколя с помощью медных проводников.
- Цоколь. Такой элемент есть во всех рассматриваемых лампочках, за исключением специальных автомобильных. Резьба на цоколе и его размер могут быть различными.
Цоколь
Самые привычные для нас лампочки с резьбовым цоколем, размеры их стандартизированы. Для моделей, что используются в бытовых условиях, востребованы Е 14, Е 27 и Е 40. Реже используются для таких источников света без резьбы, но они распространены в автомобильном деле.
Цоколи ламп накаливания
Маркировка
Разобраться в маркировке ламп накаливания несложно, основные обозначения, которые можно встретить:
- Специфика конструкции и свойства. «Б» указывает на аргоновую биспиральную ЛН, «В» – на содержание внутри вакуума, «Г» – на то, что в лампу закачан газ, «БК» – биспиральная криптоновая, «МЛ» – молочный цвет колбы, «МТ» – матовая, «О» – опаловая.
- О назначении лампочки расскажет вторая часть маркировки. «Ж» – железнодорожная, «КМ» – коммутационная, «СМ» – для самолетов, «А» – для автомобилей, «ПЖ» – лампа высокой мощности для использования в прожекторах.
- Форму обозначают так: «А» – абажур, «Д» – декоративная, «В» – витая.
- Первые цифры – это номинальное напряжение.
Коэффициент полезного действия и долговечность
Существенные недостатки таких ламп – это небольшой срок эксплуатации и низкий коэффициент полезного действия. Под КПД подразумевается соотношение мощности и заметного человеку излучения. Как помним, нить разогревается до 2700 К, в этом случае ее КПД около 5%. Вся остальная энергия, которая, кстати, в полном объеме превращается в излучение, припадает на инфракрасный спектр, который невидим для человека. Мы воспринимаем его как тепло.
Теоретические повысить КПД до 20% можно, для этого следует увеличить температуру нити накала до 3400 К, получаемый свет в этом случае будет в 2 раза ярче, правда, срок эксплуатации уменьшается на 95%.
Если мощность снижать, то период эксплуатации ламп накаливания может увеличиваться в 5 и более раз. Уменьшение напряжения при этом снижает КПД, но использовать лампочку получиться в 1000 раз дольше. Этот эффект используется при создании надежного дежурного освещения. Конечно, это возможно, только если нет критических требований к освещенности.
Процесс перегорания лампы накаливания
Особенности держателей
Резьбовые
Этот вид соединительных разъёмов используется почти во всех светильниках в доме – от люстр до настенных бра. Адаптация светодиодных ламп под этот тип цоколя способствовала постепенному отходу в прошлое лампочек накаливания и экономок. Сам держатель с резьбой соединён с колбой лампочки крепким клеем
Из-за этого стоит крайне осторожно заменять вышедший из строя экземпляр. Если цоколь остался внутри патрона, для извлечения лучше всего использовать плоскогубцы
Штырьковые
Разъём ЛЕД с маркировкой G, в сравнении с галогенным «собратом», даёт более яркое свечение, дольше служит, почти не греется, «ест» мало энергии. Часто для координирования светового потока в одном нужном направлении, в лампы с резьбовым LED-держателем монтируют светоотражатель. Широко распространены керамические G цоколи с надёжно изолированными проводами.
Нюансы замены ламп накаливания на светодиодные аналоги
- Размеры светодиодных источников света зачастую отличаются от размеров ламп старого образца;
- Трансформаторы галогенного освещения не подойдут светодиодному оборудованию;
- Светодиодные лампы работают по принципу широтно-импульсной модуляции. Для того, чтобы диммирование было качественным, необходимо поменять местами выключатель с реостатом и особый контроллер. Диммеры от галогеновых приборов и традиционных ламп накаливания в большинстве случаев не подходят. После замены появится возможность контроля светового потока, в том числе и на расстоянии. В продаже есть диммируемые светодиодные лампы, в которых встроена схема изменения яркости при изменении величины входного напряжения;
- Перед демонтажем люминесцентной лампы сначала удаляют пускорегулирующий аппарат из прибора, а затем подключают прибор светодиодного освещения к клеммам.
Для всех осветительных приборов цоколь в лампочке выполняет функцию фундамента в жилом доме — от его прочности и монтажа зависит долговечность и надежность эксплуатации.
Рассмотрев все категории цоколей, можно с легкостью сориентироваться на рынке осветительных приборов для дома и любых иных помещений.
Разновидности галогенных лампочек
Лампочки с галогенами классифицируют по источникам питания:
- низковольтное исполнение с драйвером на 12 Вольт;
- лампы накаливания 220в.
Классификация ламп представлена на рисунке внизу.
Низковольтные лампочки также могут подключаться к выделенному источнику питания на 220 В, но только при наличии понижающего трансформатора. Данное устройство уменьшает напряжение до допустимого уровня (12 Вольт). Галогенные лампочки этого типа имеют штырьковый цоколь G4, G9, GU10, G12. Также в автопроме применяется цоколь типа H4.
Виды цоколей показаны на следующем рисунке.
Лампочки принято подразделять на несколько типов в зависимости от особенностей их конструктивного исполнения:
- линейные;
- капсульные;
- с отражателем;
- с вынесенной колбой;
- низковольтные;
- галогеновые люстры;
- IRC-галогенные источники света.
Линейные
С этого типа лампочек начиналось производство галогенных источников света. Выпускаются такие лампы и поныне. В конструкции линейных источников света имеется пара штырьковых держателей с обеих сторон вытянутой колбы. В бытовых целях такие устройства применяют редко из-за их высокой мощности (от 1 до 20 кВт).
Капсульные
Такие лампочки характерны своими небольшими габаритами. Капсульные источники света применяют для подсветки интерьеров. Обычно используют цоколи G4 и G9. Что касается G9, то этот цоколь предназначен для сети 220 В. За счет компактности и небольшой мощности капсульные устройства часто устанавливают в светильниках открытого типа.
С отражателем
Галогенные лампочки с отражателями также именуют устройствами с направленным излучением. Подобного эффекта добиваются за счет применения отражателя, который выполняется в одном из двух вариантов — интерференционном или алюминиевом. В случае с отражателем из алюминия тепло отводится вперед, а интерференционное исполнение предполагает отвод тепла назад. Также приборы с отражателем изготавливают с защитной крышки и без таковой. Светильники с отражателем оснащаются разными типами цоколей: для сети 220 В или низковольтные — на 12 Вольт.
С вынесенной колбой
Устройства с внешней колбой часто путают со стандартными лампами накаливания. Они имеют схожую конструкцию, в том числе резьбовой цоколь E14 или E27, такую же стеклянную колбу и тело накала. Но внутри лампочки с вынесенной колбой имеются галогены.
Галогеновые люстры
Источники света этого типа производятся с цоколем E17 или E27. Одна из главных характеристик люстр — малогабаритность лампочек, они практически незаметны. Люстры обычно рассчитаны на работу от сети 220 В, однако встречаются и низковольтные светильники. В последнем случае понадобится подключение через понижающий трансформатор.
Низковольтные
К низковольтным источникам света относятся приборы, работающие от напряжения 6, 12 или 24 Вольт. Наиболее распространенный вариант — лампа на 12 Вольт. Чаще всего низковольтные галогенные лампочки используют в случае установки на легковоспламеняющиеся основания. Применяются для освещения интерьеров (точечная подсветка), небольших фрагментов садовых участков, для освещения экспонатов в музеях и т.д.
Благодаря своей безопасности низковольтные источники света разрешены к использованию в помещениях с повышенным уровнем влажности. Но в этом случае необходимо обеспечить надежную защиту цоколя от попадания на него воды.
IRC-галогенные лампы
Галогенные IRC-лампы имеют специальное покрытие, которое прозрачно для видимого света, но является преградой для инфракрасного излучения. Данное покрытие принимает инфракрасный свет и отражает его обратно — к спирали. Благодаря такой технологии сокращаются тепловые потери и повышается эффективность лампы. По данным ведущего производителя — компании Orasm — технология позволяет уменьшить потребление электричества на 45% в сравнении с другими галогенными лампочками. При этом срок службы устройства увеличивается в 2 раза. IRC-лампа позволяет получить мощный световой поток — 1700 лм, а также светоотдачу 26 лм/Вт, что вдвое выше возможной 35-ваттного люминесцентного источника света.
Как правильно выбрать светодиодную лампу g4
Общие критерии оценки светодиодной лампы и алгоритм действий при выборе и приобретению конкретной модели, такие же, как и при покупке любой техники или электротоваров. Необходимо понимать для чего приобретаются лампы, и какие задачи будут решены в итоге. Оценить соответствие заявленных характеристик и желаемых параметров. Подобрать оптимальное соотношение цены и качества товара, учитывая по возможности полную информацию о производителе, отзывы о практическом опыте использования и т.д.
Что необходимо учесть перед покупкой
Размер и конструктивные особенности LED-ламп с типом цоколя g4 позволяют использовать их в качестве элемента дизайнерских решений и для освещения отдельных зон помещений различного назначения.
Учет световых характеристик и конструктивных исполнений
Несмотря на небольшую мощность, светодиодов лампы достаточно яркие, но использовать их для освещения пространств большой площади нерационально. Дизайн помещения необходимо проектировать с учетом световых характеристик LED лампочек g4 — силы света, яркости, а также конструктивного разнообразия их исполнения – направленности светового поток, его невысокого рассеивания.
Важная характеристика, которую необходимо учитывать перед покупкой, это световая температура. Чем она ниже, тем ближе к желтому, привычному спектру свечения. Для подсветки небольших зон или акцентирования на определенных объектах может подойти яркий белый свет. Для освещения жилых зон многие предпочитают теплый и более комфортный свет.
Цены и качество изделий
Цена, как правило, прямо пропорциональна качеству светодиодных ламп. Однако с падением стоимости производства светодиодов и началом их массового выпуска, не все производители одинаково ответственно относятся к качеству своей продукции.
При выборе и покупке диодных ламп следует отдавать предпочтение достаточно известным производителям, которые, как правило, гарантируют качество и безопасность своей продукции.
Дополнительные критерии выбора
Значимые характеристики светодиодных ламп, которые можно прочесть на их упаковке не отличаются друг от друга вне зависимости от производителя. Проверить их соответствие реальным показателям обычному покупателю не очень просто. Однако, для проверки мерцания, заявленных мощности, светимости и других параметров не обязательно покупать достаточно дорогое оборудование. В сети можно найти немало веб сайтов, публикующих результаты вполне подробных и компетентных испытаний и их оценок.
Виды цоколей лампочек
Теперь рассмотрим вкратце цоколи и разъёмы, которые встречаются в быту, технике, транспорте и промышленности. Эта информация поможет вам сориентироваться, когда надо будет подобрать подходящую лампочку для люстры, светильника, автомобильной фары, уличного фонаря.
E — резьбовой или цоколь Эдисона
Самый первый и стандартный цоколь для лампочки, который пришёл в массы более века тому назад. До сегодня альтернативы по надёжности, простоте, удобству и безопасности ему нет. Это цоколь лампочек для дома с маркировкой «E». Визуально отличается от всех остальных резьбовой конструкцией. В быту и промышленности используется десять типоразмеров этого вида ламп. Размером в данном виде цоколя является его диаметр, выраженный в миллиметрах. В маркировке пишется в виде числа из двух цифр.
Типоразмеры цоколей Эдисона
В нашей стране наиболее распространённым типоразмером являются лампы с цоколем E27. Ими оснащаются лампы накаливания, «галогенки», «экономки», светодиодные или LED лампочки. Несколько лет назад в маломощных осветительных приборах, применяемых в быту, широко распространённым был цоколь E14. Встречается он и сейчас, но чаще в таком освещении устанавливаются лампы со штырьковым видом цоколя. Также популярны типы E4 и E11.
Светодиодная лампа с цоколем Е27
G — штыревой
Буквой G обозначаются лампы со штырьковым или штыревым цоколем. Конструктивно он представляет собой два круглых тонких штырька, под которые в патроне есть два контактных гнезда. Детали подогнаны стандартом под размер так, что крепление лампы достигается только за счёт силы трения между металлическими контактами.

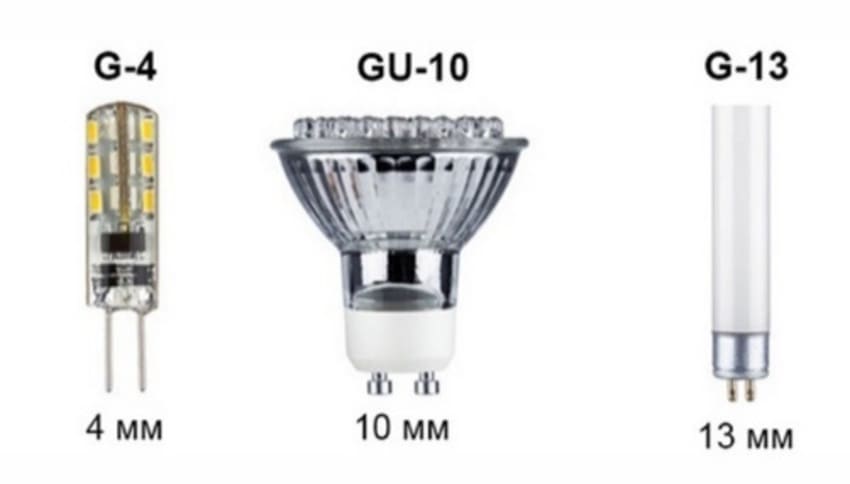

Размеры цоколей типа G
Тип F — одноштырьковый разъём
Применяется в конструкции галогеновых и люминесцентных ламп, имеющих трубчатую форму. Одноштырьковым такой цоколь называется условно, так как по факту у любой такой лампы имеется два штырька. Просто расположены они на противоположных концах стеклянной трубки. Цоколи вида F выпускаются в нескольких модификациях, различающихся формой штырьков. Обозначаются они маленькими латинскими буквами a, b и c, что указывает на цилиндрическую, рифлёную и особую форму штырька.
Одноштырьковый цоколь
R — цоколь с утопленными контактами
Аналогичный по принципу F-разъёму, у которого вместо выступающих штырьков на торцах выполнены утопленные в пластиковый или керамический корпус контакты. Выпускается в двух вариантах, имеющих маркировки R7s и Rx7s. Диаметр разъёма у обоих цоколей составляет 7 миллиметров. Различия только в форме корпуса.
Цоколь типа R
B — штифтовый или байонетный цоколь
Конструктивно байонетный цоколь представляет собой гладкий «стаканчик» цилиндрической формы, на боку которого есть от одного до пяти штифтов. Они служат для крепления в вырезах и пазах в совместимых с ними патронах. Такие лапочки распространены в автомобильной и другой подвижной технике, где для питания освещения используется ток с низким напряжением (12 или 24 вольта). Байонетный форм-фактор отличается надёжностью там, где осветительные приборы подвержены воздействию вибрационных нагрузок.

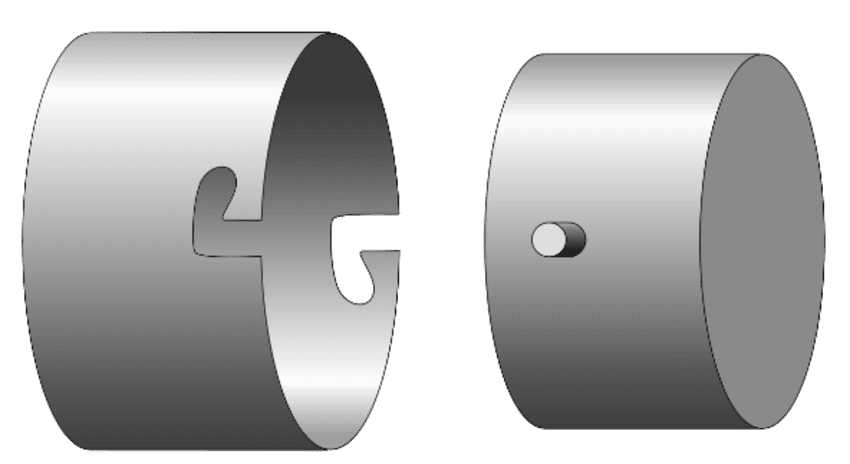

Байонетный цоколь
S — софитный
Визуально лампочки с софитным цоколем напоминают плавкие стеклянные предохранители, встречающиеся в бытовой технике и электронике. Типовой вариант — стеклянная колба с двумя металлическими наконечниками, которые и выполняют роль цоколя. Встречается в фоновых подсветках, узкоспециализированных приборах, а также в автомобильных светильниках. Крепятся такие лампочки в пружинящие гнёзда, изготовленные в виде изогнутых парных пластинок.

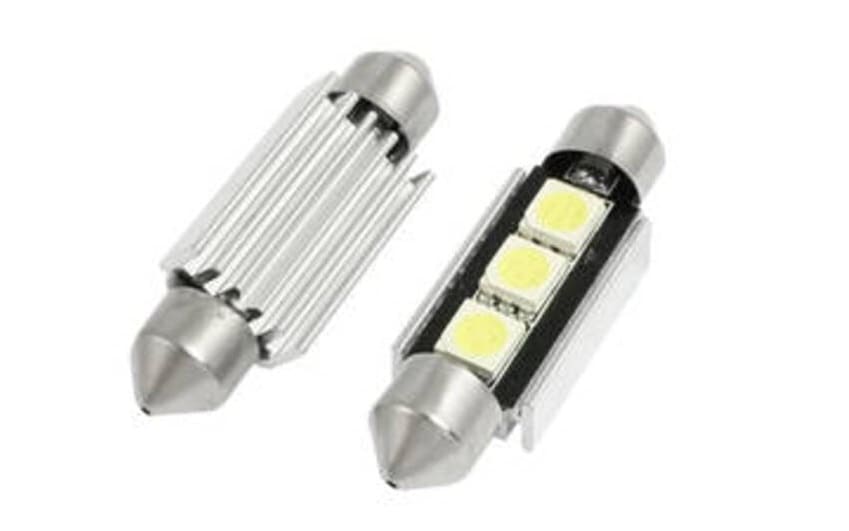

Софитный цоколь
P — фланцевый
Конструкция разработана с упором на чёткое позиционирование источника света. То есть, и цоколь, и патрон под него, выполнены таким образом, что как-то по-другому, кроме как правильно, установить лампочку не получится. Применяется P-цоколь в автомобильных фарах, прожекторах, вспышках, проекторах.
H — для галогеновых ламп
Данный формат хорошо знаком автовладельцам. Лампочки с цоколем H применяются в качестве источника ближнего и дальнего света в автомобильных фарах. Цоколь отличается широкой юбкой с фиксаторами и двумя или тремя пластинчатыми выводами, которые входят в разъёмы в патроне. Суть этой конфигурации в том, что лампу чисто физически возможно установить только так, чтобы предусмотренный внутри отражатель был направлен в нужную для правильной работы фары сторону.
Другие параметры
Помимо значений, указанных в “В” “лм” и “К” на упаковке пишут и другие параметры, по которым можно определиться с подходящим выбором:
- Восприятие цвета. Если на упаковке указаны буквы CRI и цифровое значение рядом с ними — это индекс цветопередачи. Хорошие лампы имеют индекс от 80 и больше, что достаточно для комфортного восприятия человеческим глазом.
- Яркость. Есть вид ламп, яркостью которых можно управлять, но стоимость таких светильников значительно больше обычных энергосберегающих. Сегодня существуют даже специально разработанные источники, которые позволяют совмещать их с системами для ламп накаливания. Функция либо указывается на упаковке, либо уточняется у консультанта в магазине.
- Направленность света. Световой поток этих ламп идеально подойдет для точечного освещения, поскольку их направленность небольшая и составляет около 120 градусов.
