Как выбрать подходящий цоколь LED-лампы

Монтаж осветительных приборов с цоколем GX53

Чтобы ПВХ плёнка вокруг корпуса не расплавилась и не пожелтела, необходимо соблюдать требования по максимальной мощности, это 5-7 W для светодиодных лампИсточник piramida-stroi.ru

Начнем с того, что перед установкой натяжного, гипсокартонного, реечного или панельного потолка нужно сделать разводку проводов под каждый из встраиваемых светильников. Их можно распределить по группам, либо включать все одновременно, но здесь мы не станем вдаваться в тонкости цепей для квартирной или домашней электроустановки, а просто отметим, что для каждой таблетки должен быть подведен провод с запасом 10-15 см. Этот хвостик поможет (создаст удобства) при подключении прибора.

В первую очередь в подвесном потолке нужно просверлить отверстия, которые по размеру будут совпадать с диаметром монтажной части патрона и для этого, как правило, используют корончатую фрезу. Для каждого материала нужен свой тип коронки, например, для ГКЛ и МДФ лучше пользоваться зубчатой коронкой по гипсокартону, а вот для ПВХ и реечных потолков больше подойдет фреза с алмазным напылением. В тех случаях, когда установка точечных светильников проводится на ПВХ панели или натяжной потолок, по периметру отверстия следует наклеивать термокольца, так как поливинилхлорид при постоянном нагреве может пожелтеть. Нельзя сказать, что LED лампа будет горячей, но лучше все-таки перестраховаться, тем более что такие прокладки обойдутся вам в сущие копейки по сравнению со светильниками.

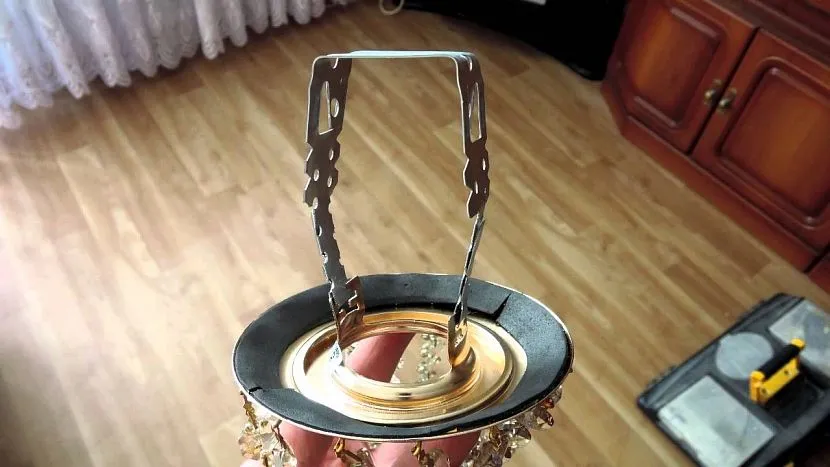

Если патрон будет встраиваться в гипсокартонный потолок, то фиксировать пружинное крепление нужно только после покраски ГКЛИсточник youtube.com

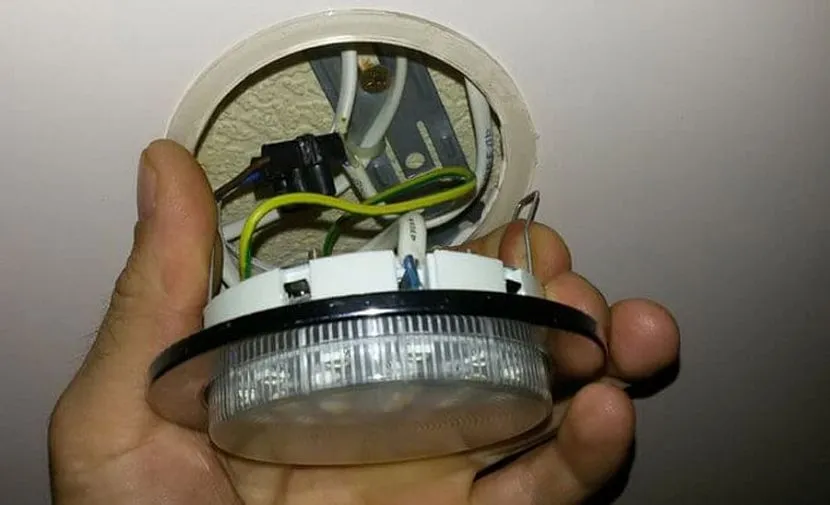

У патрона есть двойной медный провод для подключения и если прибор новый, то его длина составляет 100 мм, но суть не в этом – на него нужно подать питание от разводки, которую вы сделали до монтажа чистового подвесного потолка. Так как осветительные приборы с цоколем GX53 работают от ≈220 V, значит, все лампочки или отдельную группу, которая запитывается через один клавиш выключателя, следует подключать параллельно. Удобнее всего сделать соединение с LED лампой от сети, а затем от этой таблетки протянуть двойной провод к следующей и так до самой крайней точки. Соединять провода можно при помощи колодок, но чаще всего это делают путем скруток и изолируют тряпичной или виниловой лентой либо используют для этого гильзы.

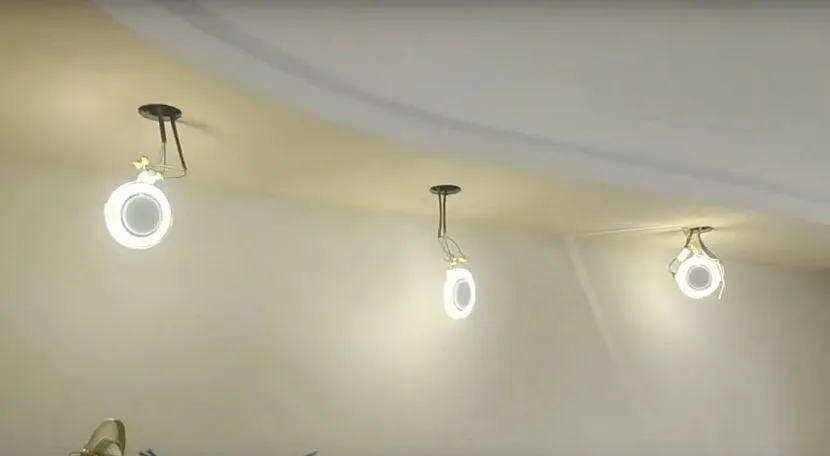

Монтаж ламп без закладной может осуществляться при определенной доработке изделия – это делается в том случае, когда патрон крепят непосредственно к бетонному перекрытиюИсточник piramida-stroi.ru

Если вам нужно прикрепить таблетку непосредственно к бетонному потолку, то для этого придется совершить кое-какие несложные переделки в конструкции патрона. То есть, пружины, которые разжимают крепежные усики нужно снять вместе с этими усами и вместо них прикрепить к корпусу перфорированный ленточный подвес, как это показано на верхней фотографии. При помощи этого подвеса светильник фиксируется к бетонному перекрытию пластиковыми дюбелями и шурупами (саморезами).

Технические характеристики

Потребляемая мощность варьируется от 3 до 25 Вт.
Питающее напряжение в среднем от 12 до 220 В. Чаще всего используется сети постоянного тока 12 В, но благодаря мощным драйверам имеется возможность использовать светильник в переменном напряжении 220 В.
Световой поток составляет 70-80 лм/Вт. Светодиодная лампа Экола GX53 имеет светоотдачу 90 лм/Вт, но она дороже на 10% остальной продукции. На каждый ватт диод выдаёт почти в 10 раз больше светового потока, чем обычная лампа накаливания.

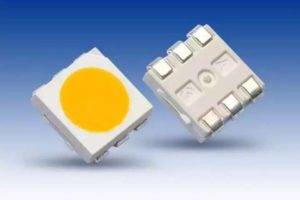

Цветовая температура находится в диапазоне от 2700 К до 7000 К. Благодаря светодиодным кристаллам доступны следующие варианты цвета освещения: тёплый белый (2700-3200 К), дневной (3500-5000 К) и холодный белый (5000-7000 К). Данная характеристика отображается не только на упаковке, но и на самой лампе.
Регулировка яркости регулируется с помощью диммера. Он производит питание в виде импульсов. Чем меньше частота импульса, тем диод тусклее, чем выше, тем он ярче. Частота мигания незаметна, так как она составляет около 200-300 кГц. Встроенный драйвер настроен на линейный тип питания и лишь на определённую частоту работы.
Свет излучается в одну сторону и в малом секторе. Для увеличения используются рассеиватели из матированных поликарбонатов. Можно также использовать несколько диодов, направленных под разными углами.
Светодиодные светильники работают при температуре от -40 до +40. Это даёт возможность их использовать вместо других, более вредных, натриевых, газоразрядных или ртутных светильников.
Данные источники света не греются, не бликают и не мерцают, в отличие от обычных ламп накаливания.
Минимальная пульсация, в частности у Ecola Light (коэффициент меньше 1 %).

Разновидности галогенных лампочек

Лампочки с галогенами классифицируют по источникам питания:

низковольтное исполнение с драйвером на 12 Вольт;
лампы накаливания 220в.

Классификация ламп представлена на рисунке внизу.

Низковольтные лампочки также могут подключаться к выделенному источнику питания на 220 В, но только при наличии понижающего трансформатора. Данное устройство уменьшает напряжение до допустимого уровня (12 Вольт). Галогенные лампочки этого типа имеют штырьковый цоколь G4, G9, GU10, G12. Также в автопроме применяется цоколь типа H4.

Виды цоколей показаны на следующем рисунке.

Лампочки принято подразделять на несколько типов в зависимости от особенностей их конструктивного исполнения:

линейные;
капсульные;
с отражателем;
с вынесенной колбой;
низковольтные;
галогеновые люстры;
IRC-галогенные источники света.

Линейные

С этого типа лампочек начиналось производство галогенных источников света. Выпускаются такие лампы и поныне. В конструкции линейных источников света имеется пара штырьковых держателей с обеих сторон вытянутой колбы. В бытовых целях такие устройства применяют редко из-за их высокой мощности (от 1 до 20 кВт).

Капсульные

Такие лампочки характерны своими небольшими габаритами. Капсульные источники света применяют для подсветки интерьеров. Обычно используют цоколи G4 и G9. Что касается G9, то этот цоколь предназначен для сети 220 В. За счет компактности и небольшой мощности капсульные устройства часто устанавливают в светильниках открытого типа.

С отражателем

Галогенные лампочки с отражателями также именуют устройствами с направленным излучением. Подобного эффекта добиваются за счет применения отражателя, который выполняется в одном из двух вариантов — интерференционном или алюминиевом. В случае с отражателем из алюминия тепло отводится вперед, а интерференционное исполнение предполагает отвод тепла назад. Также приборы с отражателем изготавливают с защитной крышки и без таковой. Светильники с отражателем оснащаются разными типами цоколей: для сети 220 В или низковольтные — на 12 Вольт.

С вынесенной колбой

Устройства с внешней колбой часто путают со стандартными лампами накаливания. Они имеют схожую конструкцию, в том числе резьбовой цоколь E14 или E27, такую же стеклянную колбу и тело накала. Но внутри лампочки с вынесенной колбой имеются галогены.

Галогеновые люстры

Источники света этого типа производятся с цоколем E17 или E27. Одна из главных характеристик люстр — малогабаритность лампочек, они практически незаметны. Люстры обычно рассчитаны на работу от сети 220 В, однако встречаются и низковольтные светильники. В последнем случае понадобится подключение через понижающий трансформатор.

Низковольтные

К низковольтным источникам света относятся приборы, работающие от напряжения 6, 12 или 24 Вольт. Наиболее распространенный вариант — лампа на 12 Вольт. Чаще всего низковольтные галогенные лампочки используют в случае установки на легковоспламеняющиеся основания. Применяются для освещения интерьеров (точечная подсветка), небольших фрагментов садовых участков, для освещения экспонатов в музеях и т.д.

Благодаря своей безопасности низковольтные источники света разрешены к использованию в помещениях с повышенным уровнем влажности. Но в этом случае необходимо обеспечить надежную защиту цоколя от попадания на него воды.

IRC-галогенные лампы

Галогенные IRC-лампы имеют специальное покрытие, которое прозрачно для видимого света, но является преградой для инфракрасного излучения. Данное покрытие принимает инфракрасный свет и отражает его обратно — к спирали. Благодаря такой технологии сокращаются тепловые потери и повышается эффективность лампы. По данным ведущего производителя — компании Orasm — технология позволяет уменьшить потребление электричества на 45% в сравнении с другими галогенными лампочками. При этом срок службы устройства увеличивается в 2 раза. IRC-лампа позволяет получить мощный световой поток — 1700 лм, а также светоотдачу 26 лм/Вт, что вдвое выше возможной 35-ваттного люминесцентного источника света.

Особенности держателей

Резьбовые

Этот вид соединительных разъёмов используется почти во всех светильниках в доме – от люстр до настенных бра. Адаптация светодиодных ламп под этот тип цоколя способствовала постепенному отходу в прошлое лампочек накаливания и экономок. Сам держатель с резьбой соединён с колбой лампочки крепким клеем

Из-за этого стоит крайне осторожно заменять вышедший из строя экземпляр. Если цоколь остался внутри патрона, для извлечения лучше всего использовать плоскогубцы

Штырьковые

Разъём ЛЕД с маркировкой G, в сравнении с галогенным «собратом», даёт более яркое свечение, дольше служит, почти не греется, «ест» мало энергии. Часто для координирования светового потока в одном нужном направлении, в лампы с резьбовым LED-держателем монтируют светоотражатель. Широко распространены керамические G цоколи с надёжно изолированными проводами.

Разновидности цоколей

В маркировке светодиодных изделий буква обозначает тип цоколя, а цифра — диаметр, или расстояние между контактами. Основная информация представлена в таблице:

Резьба	Фото	Описание
E27, 27 мм		Классический цоколь с навинчивающейся резьбой Эдисона. Используется в большинстве домашних ламп.
E14, 14 мм		Широко применяется в быту, чаще всего в установках малой мощности, например, настольных приборах, точечных светильниках.
GU10, 10 мм		Изделия с цоколями GU10, GU5.3 и G4 полностью заменяют устаревшие галогенные лампочки этого типа.
GX53, 53 мм		Цоколь для накладных светильников, которые используются для натяжных потолков и мебели.

Совмещённые модели светодиодных ламп

Отличием этих LED-ламп является совмещение в одной автолампе двух диодных излучателей света: ближнего (в фаре располагается сверху лампочки) и дальнего (в фаре располагается снизу лампы). Такое расположение излучателей света в фаре позволяет направлять пучок света в нужном направлении: от источника сверху лампочки свет отражается от рефлектора и направляется перед автомобилем (ближний свет); от источника снизу лампы свет отражается рефлектором и направляется вперёд. Тем самым дорога освещается на большее расстояние (дальний свет). У таких излучателей света цоколь обычно Н4.

Если на коробке или на самой лампочке с цоколем Н4 указано одно значение светового потока — 3000, 3800 или 4500 лм, то нужно понимать, что это значение дано для двух источников суммарно. Следует помнить, что фактическая яркость будет в два раза меньше, то есть: 1500, 1900 и 2200 люменов.

Кроме H4 есть и другие двухнитевые галогенки и их LED-аналоги:

Н13 (55/60 Вт) — используют в американских автомобилях.
HS1 (35/35 Вт) — уменьшенная мощность, используется в мототехнике. Почти взаимозаменяема с H4 (вместо HS1 можно поставить H4, а наоборот — потребуются небольиие доработки).
R2 (45/40 Вт) — двухнитевые лампы накаливания, почти не применяют как морально устаревшие. Использовались в двухфарных системах для дальнего и ближнего света, как на ВАЗ 2101 например.
HR2 (45/40 Вт) — галогенный аналог предыдущей.
P21/5 (21/5 Вт) — две нити используются для стоп-сигнала и габаритов.

Немного о нормах освещённости в помещении

Многие замечают, как уровень освещённости в комнате влияет на работоспособность и настроение. Если в комнате преимущественно тусклый свет – со временем может падать зрение. Люди с тонкой нервной организацией могут даже погрузиться в депрессивное состояние.

Все проблемы решаются простым способом – правильной организацией иллюминации

Медики разработали специальные нормы и закрепили исследования в стандарте СНиП. Измерения указаны в Люксах:

детские комнаты – 200;
рабочие помещения – 300;
коридоры – 50;
санитарные комнаты – 50;
кухня – 150;
спальная комната – 150;
подвалы и чердаки – 20.

Буквы в маркировке

Тип цоколя принято указывать тремя буквами латинского алфавита и цифрами. Их значения по порядку таковы:

Большая буква — сообщает о форме.
Цифра — номер цоколя. Характеризует его размеры и расстояние между питающими выводами.
Маленькая буква — количество контактов.

Третий символ обычно опускается производителями. В быту по умолчанию используют лампы с двумя выводами. Поэтому на упаковке встречаются только первые два символа (Е 14).

С помощью маркировки можно узнать полезную информацию об осветительном приборе. Значения букв раскрываются в таблице.

Первая большая буква в начале маркировки — форма
E	Резьбовой цоколь Эдисона
G	Штырьковый
R	Крепеж с утопленными выводами
H	Автомобильные лампы
B	Цоколь штифтовой (иногда называют — байонет)
S	Софитный крепеж
P	Фокусирующий
T	Телефонный
K	Кабельный
W	Бесцокольные лампы
Маленькая буква в конце маркировки — количество выводов (указывается не всегда)
s	1 контакт
d	2
t	3
q	4
p	5

Резьбовые цоколи Эдисона — тип E

Самая старая и распространенная модификация. Встречается практически в любой квартире. Яркие представители — E27, E14. Эти типы цоколей применяются в стандартных лампочках для дома. Чуть менее известен E40. Предназначен для ДРЛ и ДНаТ светильников на 400 Вт. Они применяются для освещения дорог. Выделяются маленькие представители этой модификации — E5 и Е12. Они имеют узкий диаметр и встречаются сравнительно реже.

Резьбовые цоколи тип E

Штырьковые — G

Применяются для точечных светильников. Конструкция подразумевает, что питание на лампу передается по двум штырям. Они бывают различной толщины — G7, G9. Для фиксации лампочку достаточно поступательным движением вставить в патрон.

Лампочки со штырьковым типом цоколя

Настольные — 2G11

Лампочки с такими цоколями относятся к люминесцентным. Внешне напоминают G23. Колба осветительного прибора имеет вытянутую форму в виде буквы «П». В таких цоколях установлен пусковой стартер и конденсатор.

Светодиодные лампы с цоколем 2G11

С утопленными выводами — R

Эти осветительные приборы называют линейными. Встречаются в прожекторах строительных объектов и стадионов. Обычно это газоразрядные или галогенные лампы.

Лампа металлогалогенная 150 Вт RX7s

Автомобильные — H

Производятся для индустрии автомобилестроения. Изначально буква «H» обозначала галогеновые лампы. Со временем форм-фактор прижился. Все изделия, выпускаемые с таким крепежом, начали помечать символом «H». Например — H1, H4, H7.

Автомобильная лампа H7

Штифтовые — B

Используются в двуспиральных автомобильных лампах. Их конструкция позволяет зафиксировать осветительный прибор в одном единственно верном положении

Это важно для направленной фокусировки света. Лампочка вставляется с нажатием и поворотом

Энергосберегающая лампочка B22

Софитные — тип S

Первоначально применялись в сценическом оборудовании. Отсюда их красивое название. Сейчас распространены в подсветке салонов авто, ванных комнат и некоторых приборов. Их особенность — малый диаметр до 19 мм.

Софитная с цоколем SV8.5

Фокусирующие — P

Оснащены встроенным отражателем. Схожи по назначению с типом B. Устанавливаются в одном правильном положении. Встречаются в фонарях и кинопроекторах.

С фокусирующим цоколем – тип P

Телефонные — T

Лампы накаливания с T цоколями применяются в качестве индикаторных. Имеют низкий ток потребления 30-120 мА. Конструкция патрона предусматривает установку светофильтра. Распространенные напряжения таких ламп — 12, 24, 48 и 60 В.

У телефонных ламп есть характерная неисправность. Отрываются тонкие проволочки, идущие к колбе

Если лампочка не светится, на это следует обратить внимание. Возможен быстрый ремонт

Индикаторная лампа цоколь T5.5 k

Кабельные — тип K

Редкий вид цоколей. Осветительные элементы встречаются в оранжереях и помещениях, где требуется имитация солнечного света. Обычно это лампы, подходящие для выращивания растений.

Лампа Metalarc HSI-td 2000 w/d с цоколем K12S

Умные цоколи

Современные устройства. Работают с любыми смартфонами. Свет можно удаленно включать и выключать с помощью приложения на телефоне. Управляются по сети Wi-Fi. Некоторые модели могут изменять свой цвет. Выглядит очень эффектно.

Бесцокольные лампы — W

Типичный цоколь отсутствует. Вместо него проволочные выводы. Эти лампы встречаются в праздничных гирляндах и приборных панелях автомобилей.

Автомобильная безцокольная лампочка W21W

Как выбрать свет светодиодной лампы?

Следующим параметром станет выбор цветовой температуры лампы. В предыдущем предложении мы добавили ссылку на подробное описание, посвященное выбору цветовой температуры. Если тема интересна, то обязательно ознакомьтесь, так как в этом разделе мы расписывать нюансы не будем. Вместо этого приведем оптимальные значения упомянутого параметра в зависимости от назначения конкретного помещения:

Теплый свет. До 3000 К. Такой свет оптимален для вечернего отдыха, потому лампы с теплым светом часто устанавливают в спальнях и гостиных.
Нейтральный свет. 3000-5000 К. Использование такого света оптимально для коридоров, санузлов и прочих помещений, не предназначенных для длительного отдыха или работы.
Холодный свет. От 5000 К. Такой свет делает людей заметно более сосредоточенными и внимательными, поэтому замечательно подходит для использования в помещениях, предназначенных для работы и учебы.

То есть если вы не знаете, какой свет светодиодной лампы выбрать, то изучите вышеприведенные описания и подберите оптимальный свет в зависимости от назначения помещения.
