Особенности цоколя е14 для ламп и его отличия от e27

Галогенные

Ряд галогенных изделий имеют цоколь е27, соответственно, его резьба идеально подходит для классических патронов, которые есть в каждом доме. Не нужны адаптеры и прочие переходные устройства, чтобы вкрутить галогенную лампочку.  От обычной лампы накаливания отличается технологией производства, более мощными характеристиками и сроком эксплуатации.

Grifon ML-01 галогенная лампа 150 Вт с цоколем Е-27

Индекс светопередачи составляет 100%. Срок эксплуатации – 4000 часов. Не сокращается при сотрясениях, колба не мутнеет, светопередача сохраняется в течение всего периода работы за счет применения в производстве брома и йода. Уровень яркости составляет 25-30 lm/ W.

Благодаря инновационной технологии производства с нитью накаливания, содержащей галогенный газ, эта категория продукции выпускается во всех типоразмерах и с разными цоколями, за счет чего используется не только в бытовом и промышленном освещении, но и в автомобилях, на СТО, в оформлении и пр. В приоритете – сохранение яркости в течение всего срока эксплуатации и низкое энергопотребление.

Расшифровка маркировочных значений

Для более простого понимания конструктивных особенностей и технических характеристик все существующие модификации LED-ламп делятся по общепринятой классификации. Приборы маркируют соответственно их непосредственному назначению, типу цоколя и устройства.

Маркировка наносится на упаковку с учетом установленных стандартов. Изучив ее, можно быстро получить четкое представление о возможностях интересующего приспособления.

Маркировка отображает:

• мощность и яркость;
• максимальные сроки непрерывной эксплуатации;
• степень энергоэффективности;
• вариацию колбы;
• диапазон допустимых рабочих температур;
• уровень качества цветопередачи.

Один из основных критериев, на который ориентируются при выборе, – вид цоколя .

Цоколь является важнейшей частью устройства, поскольку отвечает за плотность сцепления контактирующих элементов из металла и качество взаимодействия с электрической цепью питания.

Любые повреждения цоколя делают оборудование чувствительным к малейшим перепадам параметров тока и напряжения. Это грозит серьезными перебоями в работе лампы, которые вскоре приведут к полному выходу из строя

Софитные цоколи помечаются буквой «S», утопленные контакты – «R», штифтовые – «B». Приборам со стандартным резьбовым соединением, характерным для привычных ламп накаливания, присваивается буква «Е».

В качестве маркировки такой символ избрали неспроста. Он позаимствован из фамилии разработчика конструкции – знаменитого изобретателя в области светотехники Эдисона.

Светодиодные лампочки с обозначением Е14 называют «миньонами». От распространенной модификации Е27 они отличаются только параметрами размеров цоколя

По цифре, проставленной рядом с буквой, определяется диаметр контактов, измеренный в миллиметрах. Соединение рассматриваемых лампочек равняется 14 мм.

Виды ламп с цоколем Е14

Изначально «винт Эдисона» разрабатывался для ламп с вольфрамовой нитью накаливания. Но за последнее столетие появилось множество различных решений с высокой энергоэффективностью и более низким выделением тепла. Поэтому тип цоколя Е14 остается востребованным по настоящее время. Рассмотрим, какие виды лампочек выпускаются с цоколем Е14.

Лампы накаливания

Это первый появившийся тип осветительных элементов. Прародитель всех ламп, которыми человечество освещалось более 100 лет.

Источником света здесь является вольфрамовая нить накаливания в условиях безвоздушного пространства. Эффект от нагрева заключается в теплом желтом свечении с отдачей примерно в 10 Лм/Вт. Мощность изделий для комнатного освещения составляет от 15 до 60 Вт, для подсветки в приборах и технике — менее 10 Вт.

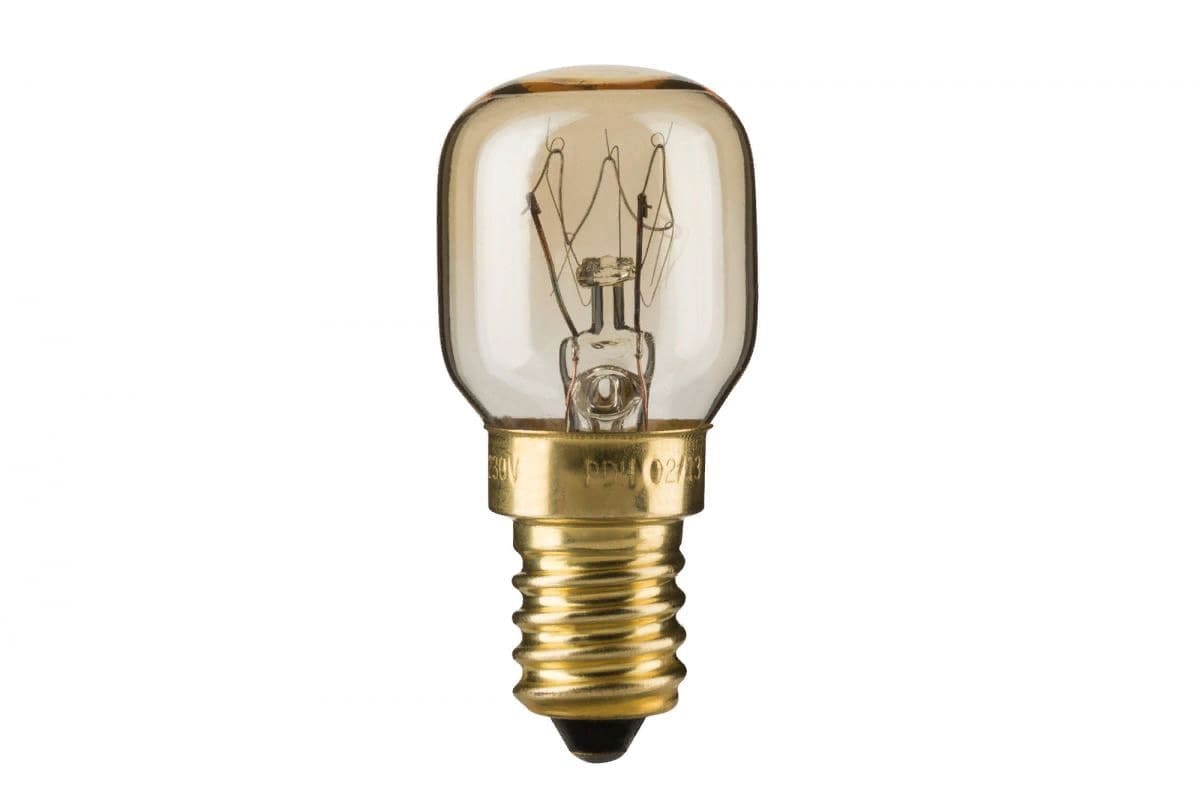

Миньон с нитью накаливания

Плюсы и минусы ламп накаливания

Плюсы
Небольшая стоимость
Простота конструкции
Устойчивость к скачкам наприжения
Равномерная светоотдача
Неплохое качество света
Небольшие габариты

Минусы
Короткий срок службы
Низкий КПД, не достигает и 15%
Сильное нагревание
Высокое энергопотребление

Этот тип ламп до сих пор широко применяется для подсветок, где не так важна экономия электроэнергии, но важны габариты плафона.

Галогенные

Данный тип отличается от ламп накаливания только тем, что в колбе содержится инертный газ, с содержанием галогенов (пары йода и брома). Также вместо обычного стекла используется кварцевое. Во избежание порчи, во время работы с изделиями необходимо надевать перчатки.

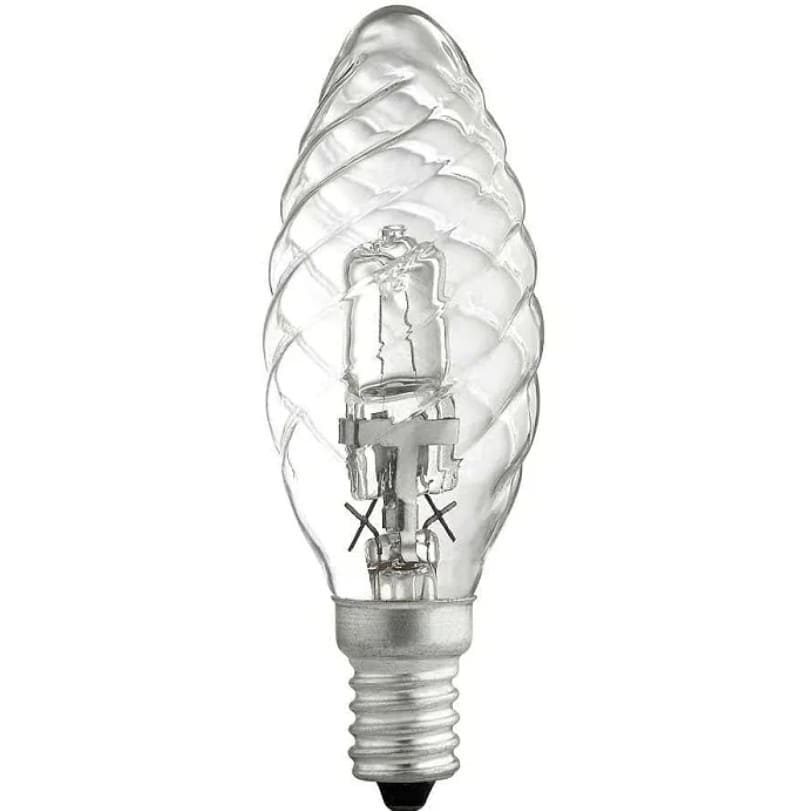

Галогенная лампа Е14

Заполнение инертным газом и использование кварцевого стекла обеспечивают галогенным лампам улучшение светоотдачи до 17-20 Лм/Вт, по сравнению с лампами накаливания, и увеличение срока службы. При этом цена остается доступной. Но сохраняется зависимость от перепадов напряжения и относительно высокое энергопотребление.

Энергосберегающие (КЛЛ)

Люминесцентные лампы отличаются спиралевидной формой колбы. Такой подход позволяет изготавливать компактные модели, поэтому на них имеется обозначение КЛЛ (компактные люминесцентные лампы). Внутри спираль заполнена ртутными парами. За их счет увеличивается светоотдача прибора на фоне энергопотребления до 70 Лм/Вт. Мощность при этом ограничивается 20 Вт.

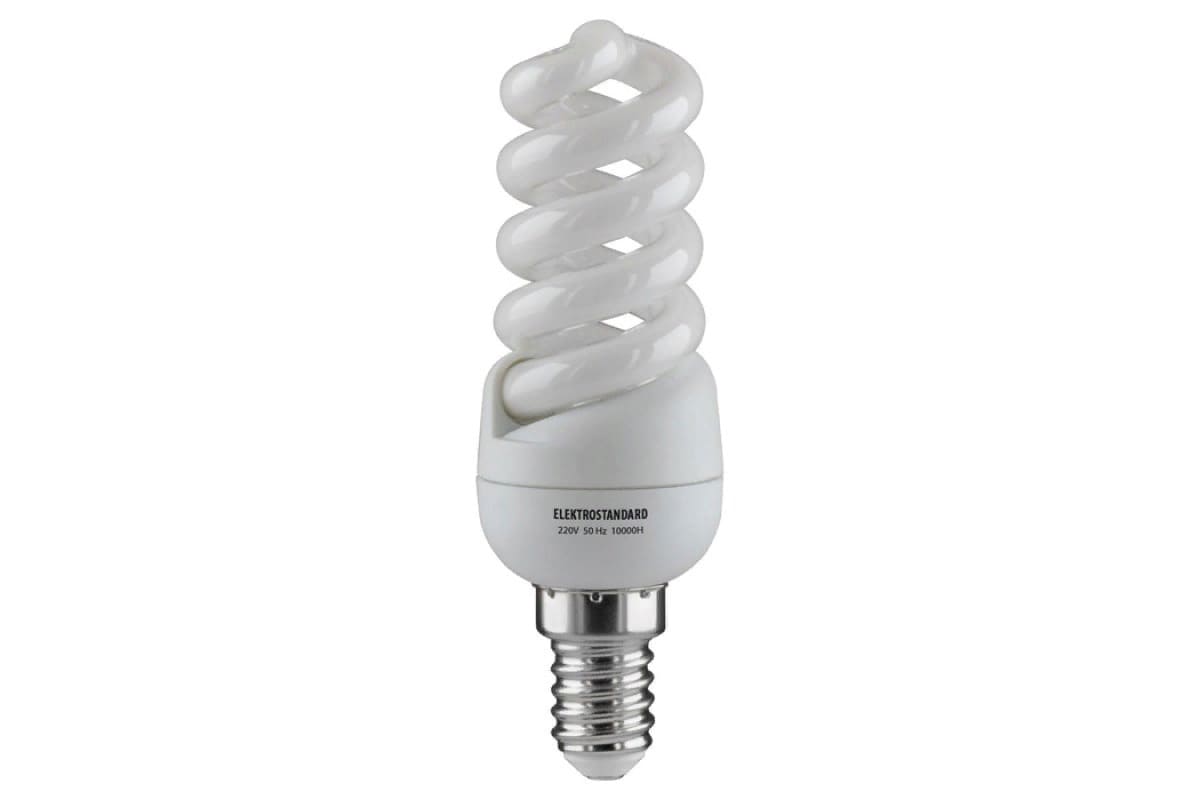

Лампочка КЛЛ Е14

Спрос на энергосберегающие лампочки объясняется низким потреблением энергии и длительным сроком годности. Главный недостаток — содержащаяся внутри колбы ртуть. Это токсичное вещество вызывает отравление организма. Также для этих лампочек характерна чувствительность к перепадам напряжения, постепенный “набор мощности” и незаметное мерцание, что не всегда удобно для пользователя.

Недостатки:

• ртуть – токсичное вещество, поэтому не допускается нарушать целостность лампы, а после выхода из строя требуется специальная утилизация;
• во включенном состоянии имеется практически незаметное человеческому глазу мерцание, что приводит к быстрой усталости;
• постепенный набор мощности лампы после включения- требуется несколько минут для выхода на полную мощность.

Светодиодные (LED)

Это самый современный тип ламп, практически лишенный недостатков, присущих лампам других типов. При этом они обладают повышенным уровнем светового потока, и гораздо большей энергоэффективностью. Максимальная светоотдача LED -ламп достигает 80-120 Лм/Вт.

При потребляемой мощности в 5Вт световой поток светодиодной лампы с цоколем Е14 может достигать 400 Лм. Мощность аналогичной лампы накаливания будет всего лишь 40 Вт.

Температура свечения также может быть разной. От белого и желтого, до холодного и тёплого света соответственно. Недостатки же сводятся к высокой цене и чувствительности к перепадам напряжения. От последнего (как и по истечении срока годности) яркость света снижается.

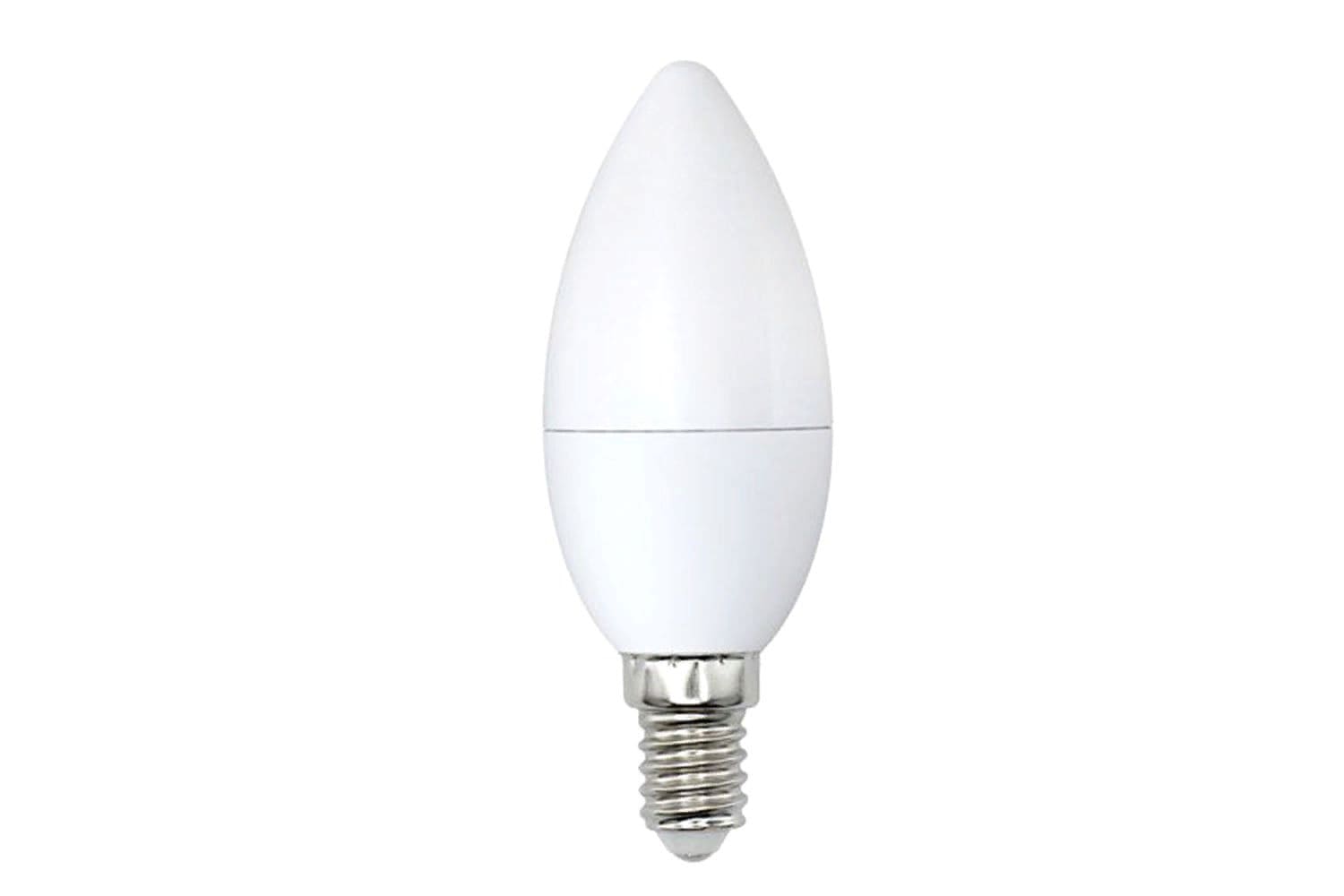

Светодиодная лампа-миньон Е14

Но, стоит отметить, что многие преимущества данного типа ламп, могут быть перечеркнуты некачественным исполнением. Из-за сложного устройства цена светодиодной лампы выше всех остальных типов. Поэтому недобросовестные производители пытаются снизить цену путём использования некачественной

Преимущества светодиодных ламп Е14

Е14 7Вт разработана в качестве инновационного аналога стандартных ламп накаливания с типом цоколя Е14, а также способна конкурировать с ранее широко распространенными люминесцентными источниками освещения.

Основными достоинствами светодиодных ламп, по сравнению с вышеуказанными технологиями освещения, являются:

1. Потребление меньшего количества электроэнергии.
2. Наличие более свечения, отсутствие эффекта тени в зоне освещения.
3. Произведение максимально яркого света с возможностью его регулирования.
4. По-настоящему впечатляющий срок службы без потребности в замене.
5. Способность к поддержанию стабильной рабочей температуры.
6. Отсутствие вредных для здоровья веществ и потенциально опасных компонентов.

Таблица мощностей для светодиодных ламп

В зависимости от вида лапы по цоколю показатели могут быть следующие:

Из таблицы понятно, что светодиодные лампочки большей мощности выдают больший световой поток. В зависимости от того какой мощности бывают светодиодные лампы меняется их предназначение. Для дома будет достаточно лампочки Е27 или Е14 с мощностью в 5 Вт. А вот для большого цеха понадобится более сильный источник света.

В начале указаны в таблице мощности светодиодных ламп для дома. Однако это не минимальное значение для такого типа освещения. Бывают диодные лампы с показателем в 2 Вт. А максимальная мощность светодиодных ламп может достигать до 180 Вт.

Характеристики популярных типов цоколей для ламп освещения

Цоколь Е14

Всеми любимый популярный «миньон». Подходит под множество типов лампочек, используется как для декоративного, так и для обычного освещения. Наиболее часто потребляется под лампы накаливания, так как энергосберегающий вариант стоит дороже. Также не стоит забывать и о led-разновидности, что не имеют недостатков, присущих лампам, упомянутым выше. Из-за своей компактности «миньоны» пользуются широким применением, ведь их можно вставить практически в любой светильник или люстру.

Цоколь E27

По свойствам такой же, как и вышеназванный Е14, отличающийся от него только более древней историей происхождения и большей известностью. Касательно универсальности, то здесь обе конструкции практически одинаковы, ведь в случае чего есть несчитанное количество специальных адаптеров.

Цоколь G4

Рассчитан на напряжение от 12 до 24В, ориентировочный срок службы – до двух тысяч часов. Предназначены для совсем миниатюрных лампочек галогенового типа, которые исполняют исключительно декоративную роль в освещении.

Цоколь G5

В отличии от своего более мелкого подтипа, рассчитан и на светодиодные лампы. Их часто используют в навесном потолке для локального освещения отдельных элементов внутреннего декора помещения.

Цоколь G9

Отличаются своей работой без трансформаторов, используются в обычной сети 220В. Устанавливаются во многих светильниках и люстрах, лампы как правило галогенные (тогда цокольную часть делают стеклянным), но встречаются и светодиодные вариации (в таком случае стекло заменяют пластмассой). Занимают второе по популярности место после винта Эдисона.

Цоколь 2G10

Это комбинация двух аналогичных конструкций. Имеет четыре штырька и изготавливается специально под особо плоские лампы люминесцентного типа, которые используются для характерных настенных светильных приборов, либо их потолочных вариантов.

Цоколь 2G11

Еще более компактный вариант, предназначенный для люминесцентных ламп, которые вставляются в светильники особо малых габаритов, что совершают освещение небольшой территории, но тем не менее используются как для внутреннего, так и для наружного осветления прилагаемой площади.

Цоколь G12

Предназначены для металлогалогенных небольших лампочек, которые отличаются прекрасной цветопередачей и светоотдачей, поэтому широко используются в сфере ландшафтного дизайна, часто для подсветки фасадов, монументов или фонтанов. Относительно долговечны. Стабильно работают в наружных условиях и в целом неприхотливы. Довольно популярная подгруппа.

Цоколь G13

Применимы для установления стандартных ламп люминесцентного типа Т8, с колбой, диаметр которой до 26 мм. Их газоразрядный подвид отличается повышенной экономичностью сравнительно большой освещаемой площадью и явно большей долговечностью, чем аналогичные лампы накаливания. Используется как правило для внутреннего пространства.

Цоколь R50

Самая популярная сфера потребления этой группы – в спотах (разновидность точечных светильников) или в подвесных потолках. Зеркальные лампы набирают известности в домашнем освещении из-за своей низкой стоимости. Тип колбы зачастую каплевидный.

Сравнение основных параметров светодиодных ламп и ламп накаливания, таблица соответствия мощности и светового потока

Как заменить люминесцентную лампу на светодиодную?

Что такое люминесцентная лампа и как она работает?

Что такое галогенная лампа, где используется, как выбрать галогенную лампу для дома

Что такое цветовая температура светодиодных ламп?

Как выбрать светодиодную ленту для подсветки, типы светодиодных лент, расшифровка маркировки

Какие бывают типы цоколей

Существует большое многообразие типов цоколей ламп, которые сегодня применяются в тех или иных областях. В связи с этим имеется их классификация, согласно которой все типы можно поделить на несколько групп. При этом в повседневной жизни мы чаще всего сталкиваемся только с двумя из них: резьбовыми и штырьковыми. Рассмотрим подробнее каждый из этих двух типов.

Резьбовой цоколь

Традиционным принято считать резьбовой цоколь, или по-другому — винтовой. Его маркируют латинской буквой Е. Такой тип цоколя широко применяется во многих видах ламп, включая большинство бытовых. После буквы обязательно должно идти число, которое означает диаметр резьбового соединения. В бытовых лампочках используется два размера резьбового соединения — Е14 и Е27. Для более мощных ламп, например, уличного освещения существуют цоколи Е40.

Размеры резьбовых цоколей

Резьбовой тип цоколя мы привыкли видеть практически во всех домашних осветительных приборах. Большинство современных ламп снабжены именно такой конструкцией соединения. Она считается наиболее удобной для широкого потребления. Размеры резьбовых соединение для ламп не изменялись несколько десятков лет, поэтому даже современная светодиодная лампочка, которую вы приобрели сегодня, вполне может быть ввинчена в старинную раритетную люстру 30 – 40-х годов прошлого века

Это очень важно для тех, кто увлекается возрождением старинных вещей

В США и Канаде размеры цоколей не совпадают с европейскими. Это обусловлено тем, что там напряжение в сети 110 В. Поэтому, во избежание случайного вкручивания европейских лампочек, диаметр у них: Е12, Е17, Е26 и Е39.

Штырьковый цоколь

Это тоже достаточно популярный цоколь, который с успехом используется в различных видах ламп. Представляет собой он два металлических штырька, которые играют одновременно роль электрических контактов. Удержание лампы в патроне осуществляется этими штырьками, так как они вставляются в патрон достаточно плотно. Штырьки могут быть различными по диаметру и расстоянию между ними. Отсюда и маркировка буквой G, которая и означает, что это штырьковый цоколь, а число после нее определяет промежуток между двумя штырьками. Например, цоколи G4, G9 или G13.

Штырьковые цоколи

Данный вид цоколей встречается практически у всех типов ламп: накаливания, люминесцентные, галогенные, светодиодные.

Помимо традиционных, перечисленных выше, существует еще несколько более редких типов цоколей, которые менее популярны, но, тем не менее, применяются в некоторых видах ламп.

• Цоколи, имеющие утопленный контакт (R). Они используются, в основном, в приборах с высокой интенсивностью работы, которые питаются от переменного тока.
• Штифтовые цоколи (В) дают возможность максимально удобно и быстро заменить лампочку в патроне благодаря тому, что их боковые контакты несимметричны. По сути это усовершенствованный аналог резьбового типа цоколя.
• Одноштырьковые (F), которые бывают трех различных подвидов: цилиндрические, с рифленой поверхностью и особой формы.
• Софитные цоколи (S) применяются в светильниках различных отелей и осветительных приборах автомобилей. Их отличает своеобразное двустороннее симметричное расположение контактов.
• Фиксирующие (P) цоколи применяются в специальных мощных прожекторах и фонарях.
• Телефонными (Т) цоколями оснащают лампочки для различных пультов управления, той или иной подсветки, сигнальные лампы, вмонтированные в щитки автоматики.

Так выглядит софитная лампа

Зачастую, имеющаяся на цоколе, маркировка лампы состоит из нескольких букв. Вторая буква чаще всего означает подвид данного осветительного прибора:

• V – цоколь, имеющий конический конец.
• U – энергосберегающая люминесцентная.
• A – автомобильная лампочка.

Различные типы цоколей бытовых ламп

Умные цоколи

Вещи, которые когда-то казались чем-то подобным волшебству, постепенно внедряются в нашу жизнь. Один из ярких примеров – это умный цоколь.

Его конструкция содержит непосредственно основание цоколя, как правило, с резьбовым соединением для подключения к электрической сети. В верхней части расположен патрон, в который устанавливается светодиодная лампа освещения. Таким образом, лампа имеет как бы два цоколя – родной и умный.

Особенность данного цоколя – наличие электронной схемы управления, для сохранения её работоспособности и защиты от перегрева, такие лампы имеют ограничение по мощности не более 60 Вт.

Умный цоколь

Управляется такой цоколь как с обычного выключателя путем переключения клавиш, так и со смартфона по связи Bluetooth. Единственный нюанс, что для управления цоколем на расстоянии со смартфона необходимо, чтобы положение стационарного выключателя всегда было в положении «включено». При его отключенном положении связь со смартфоном теряется.

При выборе умного цоколя обратите внимание на версию вашей операционной системы, она должна поддерживать специальное приложение, с помощью которого выполняются следующие команды:

• Включить/отключить лампу
• Задать расписание для включения/отключения лампы в нужное время и день недели.
• Таймер. Включает/отключает лампу через заданный промежуток времени.
• Функция «я дома». Включает лампу при вашем приближении и отключает при отдалении.

В зависимости от завода – изготовителя умного цоколя ряд функций может быть дополнен.

Несмотря на удобность системы, она имеет ряд минусов:

• Итоговая стоимость, которая складывается из:
• цена светодиодной лампы 60 Вт, равнозначной по яркости стандартной лампе накаливания 100 Вт. Разница в цене увеличивается в 5-10 раз.
• Цена непосредственно умного цоколя (от тысячи рублей и выше).

Таким образом, для установки умного цоколя в одной точке потребуются значительные затраты. При установке умного цоколя в люстре стоимость зависит от количества ламп в ней.

• Необходимость постоянного включения связи Bluetooth.
• Сохранение работоспособности только при наличии постоянного напряжения электрической сети.
• Отсутствует сигнал о перегоревшей лампе.
• Отсутствие возможности управлять одновременно группой ламп.
• Масштабная конструкция удлиняет лампу, как следствие лампа длиннее плафона.

Умный цоколь будет полезен для людей с ограниченными возможностями, в случае долгой поездки для имитации нахождения хозяев в квартире.

Разновидности цоколей для ламп

Различают несколько видов цоколей ламп, получивших широкое применение в самых разных сферах. Из-за этого их принято классифицировать; согласно этой классификации все разновидности бывают определенной категории. Кроме того, обычно мы в большинстве случаев имеем дело со следующими двумя цоколями лампочек: резьбовым и штырьковым.

Резьбовой.

Традиционно подразумевается, что резьбовой цоколь – это и есть винтовой. Его принято маркировать буквой Е. Цоколь E27 получил широкое применение в большинстве типов ламп, среди которых и бытовые. После буквы непременно отмечается число – это диаметр резьбового соединения. В бытовой лампочке применяется 2 размера – E27 и E14.

У обычной лампы накаливания резьбовой тип цоколей E27 или, как еще его принято называть, миньон. У многих новейших осветительных приборов такая конструкция. Она самая удобная для использования, и пользуется спросом у широких масс населения. Габариты резьбового соединения для ламп не менялись в течение нескольких десятков лет, по этой причине даже новые светодиодные лампочки, приобретенные сегодня, можно вкрутить в старую люстру. Кроме того, лампа с цоколем типа E отличается своими размерами – она имеет малый вес.

В Америке стандартные размеры цоколей совсем иные, чем в Европе. Это связано с тем, что там в сети напряжение составляет 110 В. Чтобы нечаянно не вкрутить европейскую лампочку, нужно помнить, что диаметр у них другой: Е12, Е17, Е26 и Е39.

Классификация цоколей

Штырьковый.

Эта разновидность тоже получила широкое применение в различных областях. Этот цоколь состоит из 2 металлических штырьков, играющих в то же время роль электрического контакта. Эти штыри обеспечивают удержание прибора в патроне, потому что их вставляют в патрон очень плотно. Размеры штырей бывают разного диаметра. Цоколь маркируется буквой G, обозначающей, что это штырьковый тип, а число после нее указывает на расстояние между штырьками. К примеру, цоколь G4, цоколь G9, цоколь G5 либо G13. Последний, G13, получил сегодня широкое распространение в лампах-трубках. Они имеются в каждом подъезде.

Такой тип цоколей можно встретить у разных ламп: накаливания, люминесцентных, галогенных. Цоколь G очень распространен в светодиодном освещении. Кроме того, лампы с таким цоколем вы можете приобрести и для обычной старой люстры.

Кроме обыкновенных, указанных ранее, существуют также виды лампочек и типы цоколей, которые не так востребованы, однако успешно используются в разнообразных осветительных приборах:

1. Тип с утопленным контактом (R). Он получил широкое применение главным образом в технике, которая работает с высокой интенсивностью с питанием от переменного тока.
2. Штифтовой вариант (В) позволяет очень легко сменить лампочку в патроне благодаря тому, что у него несимметричные контакты по бокам. Практически это усовершенствованный вид резьбовой разновидности.
3. Одноштырьковый (F), который в свою очередь бывает цилиндрическим, с рифленой областью и особенной формой.
4. Софитный (S) используется в осветительных приборах гостиниц и транспортных средств. Отличается симметричным расположением контактов.
5. Фиксирующий (P) используется в специальных мощных прожекторах и фонарях.
6. Телефонный (Т) оснащен маленькой лампочкой для разнообразных пультов, какой-либо подсветки.

Варианты цоколей для разных патронов

В большинстве случаев на цоколе имеется, кроме основной маркировки, еще одна буква. Она обозначает подвид этого светильника:

• V – вариант с коническим концом.
• U – цоколь люминесцентных ламп.
• A – лампочка для машин.

Характеристики популярных цоколей лампочек

Существующие виды лампочек и их названия можно разделить на группы:

• для бытового использования (могут оснащаться резьбовыми элементами или разъемами с круглыми или квадратными стержнями);
• для установки в оборудование и автомобили (оснащаются креплениями с металлическими стержнями).

Разъемы соответствуют международным нормативам, но перед проведением ремонта или обслуживания светильников следует уточнить вид цоколя. Дополнительным критерием при подборе является мощность. При чрезмерном тепловом излучении возможно разрушение корпуса патрона или повреждение изоляции проводов, что чревато коротким замыканием и пожаром.

Е14

Типоразмер «миньон» с круглым фиксатором диаметром 14 мм. На внешней поверхности имеется резьба. Центральный пятак отделен от металлического стакана изолятором. Если необходимо выяснить, какой цоколь у обычной лампочки (например, установленной на этаже или лестничной клетке), то габарит можно определить по конфигурации колбы. Для Е14 характерны лампы с узкой или вытянутой стеклянной частью.

Е14 имеет резьбу на внешней поверхности.

E27

Распространенный стандарт, используемый для изделий со светодиодами или нитями накаливания. Фиксатор представляет собой стакан из оцинкованной стали с полукруглой резьбой и центральным контактом. Внешний диаметр составляет 27 мм, колба (прозрачная или с матовым либо цветным покрытием) закреплена в кожухе при помощи специального клея, выдерживающего повышенную температуру. Мощность изделий с нитью накаливания доходит до 200 Вт, ресурс не превышает 1 тыс. часов.

G4

Штыревой разъем предназначен для светодиодных и галогенных ламп, рассчитанных на напряжение в цепи питания до 24 В. Источники света применяются в качестве декоративных или сигнальных. Средний ресурс элементов с нитью накаливания не превышает 2 тыс. часов. Зазор между металлическими выходами круглого сечения составляет 4 мм.

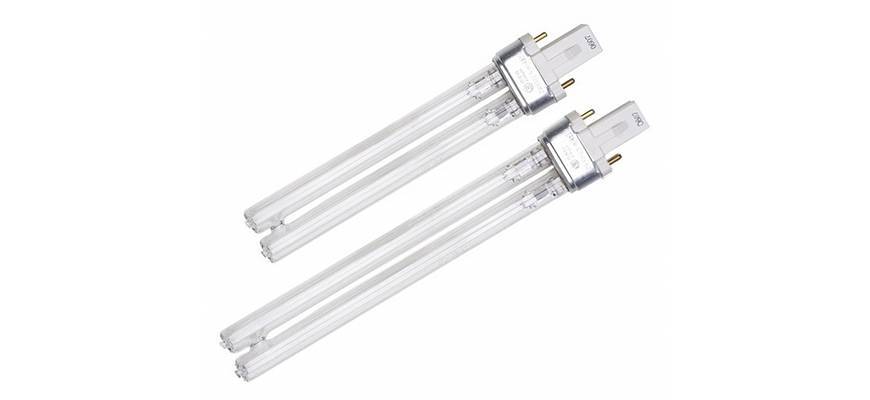

2G10

Типоразмер рассчитан на люминесцентные источники света, состоящие из пары U-образных матовых колб на общем основании. По торцам корпуса расположены выводы для подачи питания, за счет повышения мощности увеличен световой поток. Цоколи используют в помещениях с увеличенной площадью. Допускается эксплуатация в уличных условиях при температуре воздуха не ниже +5°С.

2G10 — размер люминесцентных источников света.

G13

Формат предназначен для светодиодных ламп с колбой стандарта Т8, имеющей диаметр до 26 мм. На торцах источника света предусмотрены заглушки с парой металлических стержней. Удержание детали в патроне осуществляется поворотом корпуса. Цоколи предназначены для подсветки интерьера и изредка применяются снаружи помещений. Расстояние между металлическими штырями составляет 13 мм.

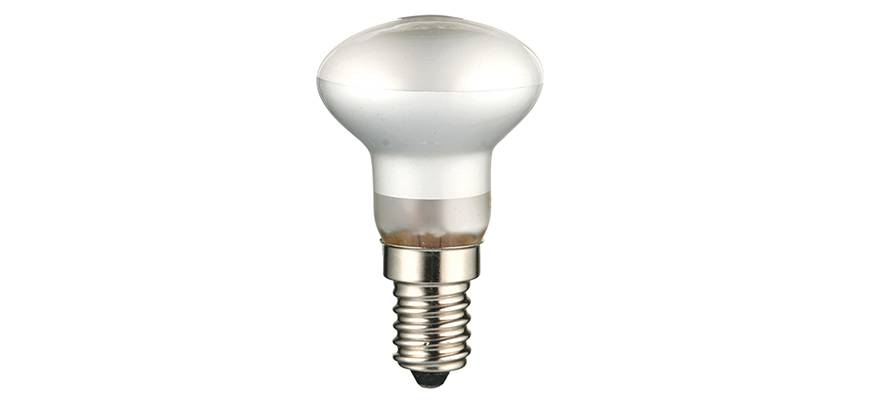

R50

Обозначение используют для источников света зеркального типа, устанавливаемых в подвесных потолках или точечных плафонах. Отличием является вытянутая колба с матовым покрытием, на торце которой предусмотрена расширенная секция. Лампочку оборудуют стандартным винтовым креплением Е14 или Е27. Индекс R50 указывает на конструкцию (литера R) и диаметр верхней части колбы (50 мм).
