Лампочки с цоколем E10

Типы цоколей ламп

Раньше при покупке лампочек домой мы не задумываясь брали лампочку Ильича и ставили её в нашу люстру, сейчас же появилось большое разнообразие светильником с патронами под различные цоколи ламп. В статье рассмотрим основные типы цоколей и как определить какая лампа нам подойдет не беря саму лампу в магазин.

Цоколь — это часть лампы, которая располагается в патроне и через которую проходит электрический ток к лампе.

Каждый тип цоколя имеет собственное обозначение, которое составляется из определенных букв и цифр:

1. Заглавная буква в начале обозначения определяет тип цоколя.

E — резьбовой цоколь Эдисона (Edison/Эдисон); G — штырьковый цоколь; B — штифтовой цоколь (байонетный); R — цоколь с утопленным контактом; S — софитный цоколь; P — фокусирующий цоколь.

• 2. Число стоящее после буквы определяет диаметр цоколя или расстояние между штырьками.
• 3. Маленькие (строчные) буквы обозначают количество штырьков, контактных пластин или гибких соединений в данном цоколе.

s — 1 контакт; d — 2 контакта; t — 3 контакта; q — 4 контакта; p — 5 контактов.

Резьбовые цоколи

Являются одними из самых первых которые появились и самыми распространенными в домашнем освещении. Буквенное обозначение получили от своего изобретателя Томаса Эдисона ((Edison). Цифры расположенные следом за буквой указывают на диаметр цоколя в мм.

Лампы с цоколем Е27 это всем хорошо известные лампочки Ильича, но на сегодняшний день используется и для светодиодных и энергосберегаюших ламп.

Штырьковые цоколи

У данного типа ламп первой буквой в обозначении стоит английская G. Для соединения с питающими проводами в патроне используются как прямые штыри, так и штырьки с утолщением на конце. Цифирное обозначение указывает на расстояние между центрами штырьков.

Читать также: Монтаж электропроводки в квартире своими руками

Дополнительное обозначение буквами U X Y Z обозначают разновидность конструкции. Лампы одной размерности, но с разными разновидностями конструкции не взаимозаменяются.

Среди данных цоколей выделяются лампы с цоколями G23 и G24. Эти лампы выпускаются с расположенными внутри стартерами.

Цоколи ламп с утолщением на штырьках GU10применяются в местах повышенной вибрации, вставляя их в патрон и проворачивая мы их фиксируем от выпадения из патрона.

Если вы встречали в магазинах необычные кольцевые лампы, то знайте, в таких используют цоколи G10q.

Намного реже, но все же встречаются в домашних светильниках цоколи с комбинацией двух или даже трех цоколей. Для обозначения данных цоколей ставят цифру, соответствующую колличеству цоколей, перед буквенным обозначением. Например 2G10, 2G11, 2G13.

Штифтовые (байонетные) цоколи

Данный вид цоколя является видоизмененным типом резьбового цоколя. Только роль резьбы выполняют штифта по бокам, за счет которых лампа фиксируется в патроне. Обозначается английской буквой В или русской Ш (В22d=2Ш22). Цифра перед буквой — количество контактов, после буквы — диаметр корпуса.

Такой тип цоколя применяется в автомобилях. За счет точного фиксирования такие лампы могут быть 2-х,3-х контактные. Например лампа с 2 спиралями ближнего-дальнего света.

Лампы с байонетным цоколем зарубежного производства не содержат цифрового префикса, а обозначаются аббревиатурой:

BC — Bayonet Cap (Байонетный цоколь) = B22d, 2Ш22;

SBC — Small Bayonet Cap (Маленький Байонетный цоколь) = B15d, 2Ш15;

MBC или MBB — Miniature Bayonet Cap / Base (Миниатюрный Байонетный цоколь) = Ba9s, 1Ш9.

Цоколь с утопленным контактом

Обозначается буквами R7s? 7 — это диаметр отверстия. Цифры после букв указывают на общую длину лампы в мм, выпускают такие лампы длиной 78, 118, 189, 254 мм. Применяются в различных кварцевых приборах и приборах с высокой интенсивностью освещения.

Читать также: Светильники на потолок

Софитный цоколь

Обозначается буквой S. Цифра после обозначает диаметр корпуса контакта. Контакты расположены с двух сторон. Применяется в салонных осветителях авто.

А также в галогеновых лампах.

Фокусирующий цоколь

Обозначается английской буквой P (Prefocus type Bases / цоколь фокусированного типа). Применяется в автомобилях, кинопроекторах, прожекторов. Цифры указывают диаметр ориентирующей части. P14.5s — одноконтактный, 14,5 мм. цоколь.

Прячем проводку в доме

Светильники на потолок

Монтаж электропроводки в квартире своими руками

Самостоятельный монтаж кабельного канала

Виды ламп c цоколем GU10

На сегодняшний день производители оснащают цоколем GU10 лампы самых разнообразных типов – от светодиодных до ртутных. На рынке с цоколем GU10 можно встретить лампочки четырех типов:

1. Галогенные.
2. Светодиодные.
3. Люминесцентные.
4. Металлогалогенные (ксеноновые).

Все они предназначены для решения сходных задач – точечного освещения, но работают на разных принципах и существенно отличаются по характеристикам.

Галогенные

По сути, те же лампы накаливания, но более яркие. Благодаря повышенной температуре спирали и специальным галогенным присадкам спектр их излучения практически совпадает со спектром привычного человеку солнечного света. Могут работать с диммером, но в режиме пониженной яркости превращаются в обычные лампочки накаливания с красноватым спектром излучения. Недостатками галогенных приборов являются относительно низкий КПД и высокая (250 градусов и выше) рабочая температура колбы, что ограничивает их применение в светильниках закрытого типа.

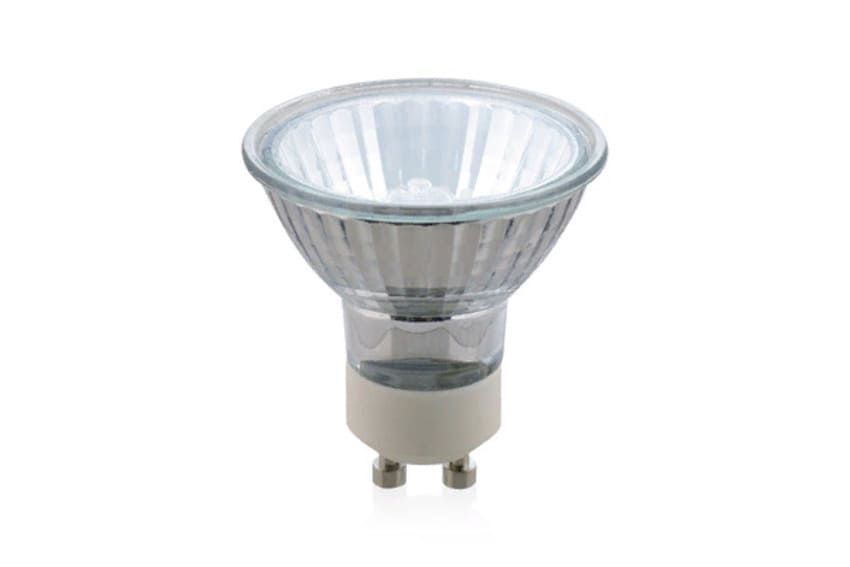

Галогенный источник света с цоколем GU10

Светодиодные

Пожалуй, наиболее распространенный тип, получивший в последние годы большую популярность. Светодиодные лампы компактны, имеют большой ресурс (до 50 000 часов) и в 8 раз экономичнее галогенных. Они не боятся вибрации и  работают в широком диапазоне температур – от -40 до +40 градусов Цельсия. Могут иметь любой цвет свечения – от ярко-красного до холодно-синего. С регуляторами яркости (диммерами) работают только специальные диммируемые приборы. К недостаткам светодиодных источников света можно отнести пока еще довольно высокую их стоимость.



Светодиодная лампа-прожектор с цоколем GU10

Полезно! Благодаря низкому энергопотреблению светодиодные лампочки с цоколем GU10 нередко используются в автономных конструкциях, использующих в качестве источника питания батарейки или аккумуляторы.

Люминесцентные

Эти типы лампочек, получившие название энергосберегающих, по экономичности отстают лишь от светодиодных, но много дешевле последних. Излучают ровный белый свет, в процессе работы почти не нагреваются. Время наработки на отказ в среднем составляет 10 000 ч. Ввиду относительно больших размеров колбы в миниатюрных точечных светильниках используются достаточно редко. Совместно с регуляторами яркости работают только специальные диммируемые лампы, что указывается на упаковке.

Металлогалогенные

Мощные источники белого света, возникающего в процессе дугового разряда в парах ртути. Несмотря на схожее название, никакого отношения к галогенным лампочкам накаливания не имеют. Металлогалогенные источники света компактны, обеспечивают очень яркое освещение, но требуют для своей работы специальное пускорегулирующее устройство. С цоколем GU10 встречаются достаточно редко, поскольку относятся к осветительным приборам специального назначения. В режиме диммирования металлогалогенные источники света не работают.

Маркировка автомобильных ламп не по цоколям

Самыми распространенными лампочками являются галогеновые. Такая модификация может изготавливаться с различной конструкцией цоколей. Все зависит от того, в какой системе используется устройство. Независимо от назначения, такой тип автоламп обозначается буквой Н, стоящей вначале маркировки.

Дополнительно к этому обозначению используются и цифры, которые указывают на особенность типа светящегося элемента и конструкции цоколя. Например, в маркировке противотуманки некоторых моделей авто используются цифры 9145.

Маркировка по цвету освещения

В большинстве случаев лампочки для автомобильных фар имеют белое свечение и прозрачную колбу. Но в некоторых модификациях источник света может светиться желтым цветом. Таким образом, в машине можно использовать прозрачные белые фары, но повторитель поворота при этом будет все равно светиться соответствующим цветом.

В некоторых моделях авто эти лампочки устанавливаются в качестве визуального тюнинга при замене штатных цветных фар на прозрачный аналог. Многие современные модели транспортных средств уже с завода комплектуются подобной светотехникой, поэтому оранжевые лампочки в них используются по умолчанию. В их маркировке обязательно присутствует символ Y (обозначает Yellow).

Как выбрать

Перед тем, как приобрести лампочку gu 10, стоит обратить пристальное внимание на характеристики технического направления. Для того, чтобы иметь представление о том, с какой яркостью будет поступать свет, а также насколько естественными останутся цвета предметов в комнате, стоит изучить следующее:

• как поступают световые лучи;
• до какой температуры нагревается свет, а значит — каким цветом будет светить;
• уровень коэффициента передачи цвета.

Именно данные особенности отвечают за то, насколько качественным будет освещение.

Как уже было сказано выше, светодиодные лампочки требуют к себе питания в 220 Вольт. Если же светильник изначально был оснащен галогенной лампой с маркировкой gu 10, то к лампе с диодами аналогичного цоколя будут предъявлены определенные требования. Например, мощность напряжения должна быть установлена та, которая использовалась ранее.

Расшифровка обозначений на цоколях автомобильных ламп

На фото ниже показывается, в каких модулях освещения используются конкретные цоколи:

Легковая машинаГрузовая машина

Некоторые автомобилисты при выборе новой лампы сталкиваются с одной трудностью. Часто маркировка одних ламп сильно отличается от обозначений других, хотя по параметрам они ничем не отличаются. На самом деле причина в том, какие стандарты используются. Как уже было сказано ранее, существует международный и государственный стандарт. Первый – унифицирован для машин во всем мире, и данные комплектующие могут изготавливаться в одной стране, а рынок сбыта – в нескольких.

Что касается государственных стандартов, то зачастую такую маркировку получит изделие, не предназначенное для экспорта. Рассмотрим основные обозначения для отечественных и зарубежных автоламп.

Маркировка отечественных автомобильных ламп

Государственный стандарт, установленный еще во времена Советского Союза, до сих пор действует. На такой продукции следующие обозначения:

Буква:	Расшифровка:	Применение:
А	Автолампа	Унифицированное обозначение любого типа лампочек
АМН	Миниатюрная автолампа	Подсветка приборки, габаритные огни
АС	Автолампа софитного типа	Светильники в салоне, подсветка номерного знака
АКГ	Автолампа кварцевого галогенного типа	Головной свет

Некоторые группы лампочек имеют одинаковую буквенную маркировку. Однако они отличаются диаметром цоколя и мощностью. Чтобы водитель смог правильно подобрать подходящий вариант, производитель дополнительно указывает диаметр в миллиметрах и мощность в ваттах. Единственный недостаток подобной маркировки для отечественного транспорта в том, что в ней указывается, что это автомобильная лампочка, но какого типа – не указывается, поэтому автомобилист должен точно знать размеры требуемого элемента и его мощность.

Европейская маркировка автомобильных ламп

Намного чаще в магазинах автозапчастей встречаются автолампы с европейской маркировкой, которая соответствует стандарту ЕСЕ. В начале обозначения стоит конкретная буква, которая указывает на следующие параметры самой лампы:

• Т. Автолампа цокольного типа маленьких размеров. Их используют в передних габаритных огнях;
• R. Размеры цоколя 15 миллиметров, а колбы – 19мм (диаметр элементов). Такие лампочки устанавливаются в заднем фонаре в модуле габаритов;
• R₂. Размеры цоколя 15 миллиметров, а колбы – 40мм (сегодня такие лампы считаются устаревшими, но на некоторых моделях старых авто еще встречаются);
• Р. Размеры цоколя 15 миллиметров, а колбы – не более 26.5мм (диаметр элементов). Они используются в стоп-сигналах и повторителях поворотов. Если это обозначение стоит перед другими символами, то такая лампочка будет использоваться в качестве головного света;
• W. Стеклянный цоколь. Применяется в подсветке приборной панели или номерного знака. Но если эта буква стоит за цифрой, то это просто обозначение мощности изделия (ватты);
• Н. Лампа галогенного типа. Такая лампочка может использоваться в разных осветительных приборах автомобиля;
• Y. Данный символ в маркировке обозначает оранжевый цвет колбы или свечение в том же цвете.

Пример маркировки на цоколе:1) Мощность; 2) Напряжение; 3) Тип лампы; 4) Производитель; 5)Страна утверждения; 6) Номер утверждения; 7) Галогенная лампа.

Помимо обозначения типа элемента освещения в маркировке изделия указывается еще и тип цоколя. Как мы говорили, разнообразие в конструкции этой части лампочки предотвращает случайную установку элемента в несоответствующее гнездо. Вот значение этих символов:

Символ:	Расшифровка:
Р	Цоколь фланцевого типа (если буква перед другими обозначениями)
ВА	Цоколь с симметричным расположением штифтов
BAY	Штифтовая модификация, только один из выступов немного выше относительно другого
BAU	Смещение штифтов по радиусу
BAZ	В данной модификации асимметрия штифтов обеспечивается разным расположением на цоколе (на разном расстоянии и высоте относительно друг друга)
SV (в некоторых моделях используется символ С)	Софитный тип цоколя (контакты расположены с двух сторон колбы цилиндрической формы)
Х	Указывает на нестандартную форму цоколя
Е	На цоколе выполнена резьба (в основном используется в старых моделях авто)
W	Стеклянный цоколь

Помимо упомянутых обозначений производитель также указывает число контактов цоколя. Эта информация латинскими буквами нижнего регистра. Вот что они означают:

• s. 1-контактные;
• d. 2-контактные;
• t. 3-контактные;
• q. 4-контактные;
• p. 5-контактные.

Типы цоколей

Светодиодные лампы на фоне аналогов пользуются заметно большим спросом из-за высокой светоотдачи при малом энергопотреблении. Поэтому лампочки изготавливаются с цоколями практически под все патроны, которые устанавливаются в осветительные приборы. Рассмотрим технические отличия наиболее распространенных видов Лед-ламп.

Резьбовой (винт Эдисона)

Конструкция цоколя представлена полым алюминиевым корпусом со штампованной резьбой и зауженными кромками, с одной стороны. В этом месте “дно” герметизируется керамическим изолятором. Внутри располагаются контакты и проводники. Условное обозначение винтового цоколя – Е (первая буква фамилии Edison – признанный изобретатель).

Классифицируются модели по наружному диаметру и рабочему напряжению. Так, поперечное сечение бывает равным 14, 27 и 40 мм. Характеристики энергосети – 220/380 В. Реже используются образцы на 5, 10 и 12 мм, которые работаю от 24 или 220 В. Первая группа ламп применяется в основном для уличного или основного/дополнительного освещения внутри зданий. Вторая используется при производстве автомобильных фар, гирлянд, фонариков, бытовой техники и прочих приборов.

Е10 – для аттракционов

В европейских странах напряжение бывает ограничено всего 110 В. Здесь российские стандарты технически не совместимы с сетевыми параметрами. Однако винтовые патроны также популярны, только диаметр отличается: Е17, Е26.

Штифтовой, В

Байонетный цоколь схож конструктивно с винтовым. Только здесь вместо резьбы в нижней части корпуса закреплены два симметричных или ассиметричных выступа. Установка такой лампы выполняется через ответные L-образные пазы в патроне. Европейская и российская маркировка отличается только указанием количества контактов:

• B22d – байонетный цоколь с наружным диаметром 22 мм;
• 2Ш22 – дополнительно указано наличие двух контактов.

Миниатюрные светодиодные лампочки являются быстросъемными. Это особенно актуально, когда речь идет о машинах или станочном оборудовании. Установка выполняется путем погружения контактной части и незначительного поворота. Под воздействием вибрационной нагрузки размыкание цепи не происходит, так как соединение получается плотным.

B22d

Штырьковый, G

Контактные элементы у цоколей типа G представлены штырьками, которые просто вставляются в патрон. Числовой идентификатор в маркировке указывает на расстояние между ними: G4, G5, G5.3, G6.35, G9, G13. Существуют образцы для установки только в автомобильные фары (например, цоколь G14, G15, G16 и другие). Также встречаются модели с добавочными буквами или дополнительными цифрами:

1. Первые отличаются тем, что они не являются взаимозаменяемыми по тем или иным техническим параметрам.
2. Вторые, напротив, могут быть заменены на прочие по виду лампы с тем же цоколем. Например, G5.3-4.8 – “родное” расстояние между контактами равно 5,3 мм, допустимо уменьшение до 4,8 мм.

В России чаще используются лампочки с маркировкой G4, G5.3 или GU10, GX53. Цоколи различаются размерами, штырьки формой и сечением. В европейских странах распространены патроны GU4 и GY4. В зависимости от типа цоколя различаются модели по форме: с колбами, трубчатые. Установка Лед-ламп бывает простой или с поворотным моментом (после погружения штырьков с расширением на конце цоколь нужно немного провернуть внутри патрона). Также изделия отличаются по рабочему напряжению: от 12 до 220 В.

GU10

Применение ламп с цоколем миньен

Устройства с цоколем Е14 выпускаются для дома, где они используются как источники общего или локального освещения, помимо этого такие лампы могут выполнять роль подсветки в различных бытовых приборах (например, лампа для холодильника).

Постепенно лампы накаливания вытесняются энергосберегающими аналогами, источники, рассчитанные на использование в патронах типа миньен, не являются исключением. Но при их выборе необходимо учитывать, что размеры энергосберегающих ламп не столь компактны, поэтому может случиться так, что они не поместятся в плафоны некоторых люстр или бра.

Энергосберегающая лампа Филипс (Philips), тип цоколя E14

Второй фактор, ограничивающий применение энергосберегающих источников освещения как под цоколь Е27, так и Е14, — их относительно высокая цена. В настоящее время лампы накаливания стоят дешевле, но по мнению специалистов,1 в ближайшее время эта ситуация исправится в лучшую сторону.

Необходимо заметить, что благодаря развитию интернет-торговли стоимость ламп примерно одинаковая во всех городах России, например, в Москве и Екатеринбурге цена на них практически не отличается.

Основные виды и критерии выбора

Прежде всего, при выборе светодиодных лампочек, в частности с цоколем стандарта gu10, обратите внимание на возможность использования диммера: в продаже встречаются с возможностью подключения через него и без таковой. Отличительным параметром необходимо считать также мощность источника света

В данном случае все зависит от того, насколько сильно необходимо осветить конкретный объект, а для концентрированного, направленного луча это значение будет на порядок ниже в сравнение с источниками рассеянного света. Если не учитывать данный факт в процессе выбора, возможны излишние экономические затраты: мощность и цена находятся в прямой зависимости

Отличительным параметром необходимо считать также мощность источника света. В данном случае все зависит от того, насколько сильно необходимо осветить конкретный объект, а для концентрированного, направленного луча это значение будет на порядок ниже в сравнение с источниками рассеянного света. Если не учитывать данный факт в процессе выбора, возможны излишние экономические затраты: мощность и цена находятся в прямой зависимости.

Еще одна характеристика – температура или цветовой оттенок. Различают холодные и теплые оттенки. Температура измеряется в градусах Кельвина. Чем ниже температура, тем более теплое освещение, тем больше в нем красной составляющей.

Последним параметром, на который необходимо обратить внимание – напряжение питание. В большинстве своем оно составляет 220 Вольт – стандартное напряжение сети

Маркировка

Для цоколей типа «винт Эдисона» принята маркировка ЕХХ, где:

• Е – указывает тип (Edison Screw type);
• ХХ – цифры, показывающие диаметр, например, тип лампочки E14, говорит о том, что диаметр цоколя 14мм, то есть отличие между типами Е14 и Е27 заключается в ширине патрона.

Диаметр цоколя

Заметим, что для обеспечения совместимости выпускаются специальные адаптеры, например, переходник с цоколя Е27 на Е14.

Фото: пример переходника

Благодаря таким проводникам появляется возможность устанавливать лампы накаливания, у которых стандартный типоразмер (E27) (а также их энергосберегающие аналоги) в патрон под миньен (E14).

Особенности и характеристики

Лампочки е14 являются самыми распространенными наравне с е27. Они подходят к большинству видов миниатюрных светильников, а цена ламп варьируется в диапазоне от 10 до 20 рублей.

Устройства просты в работе, не вызывают сложностей при замене патрона, потребление находится на низком уровне. Рассчитаны на работу с напряжением 220 Вольт.

Существуют светодиодные аналоги, использующие цоколь е14. Они не отличаются большой мощностью, но уровень светового потока выше, чем для источников с нитью накала. Диодные лампочки е14 компактны, поэтому используются даже для встраиваемых светильников.

Преимущества и недостатки

Главный плюс цоколей состоит в том, что с их помощью происходит подключение лампы к источнику питания. Благодаря его наличию обеспечивается надежная фиксация осветительного прибора, осуществляется замена непригодного на исправный или более/менее мощный.

Вам это будет интересно Особенности трёхфазного счётчика Меркурий 230

Достоинством можно считать многообразие относительно конструктивных особенностей. То есть, в дизайнерских целях можно использовать как крупные резьбовые цоколи, так и едва заметные, как телефонные или фокусирующие.

Недостатки у переходника между патроном и колбой также имеются. В большинстве своем они заключаются в гибкости и ломкости тонких металлических контактов.

Неисправный

Для резьбового алюминиевого корпуса характерно окисление, из-за которого выкрутить лампу бывает очень не просто. Порой цоколь остается в патроне, а стекло в руке.

Штырьковый цоколь — G

Обозначается буквой G. Используется штыревая система соединения лампы с патроном. Цифры в обозначении показывают расстояние между центрами штырьков, а для большего количества штырьков диаметр окружности, на которой расположены центры штырьков.

Тип	Расстояние между контактами, мм
G4 GU4 GY4	4
G5	5
G5.3 GU5.3 GX5.3	5.3
GY6.35	6.35
G9	9
GZ10	10
G13	13
G53 GU53 GX53	53

Примечание: буквы U X Y Z указывают на модификацию конструкции. Такие цоколя не являются взаимозаменяемыми!

Отдельно стоит сказать о цоколях G23 и G24, внутри которых расположен стартер:

У ламп с цоколем GU10 имеются утолщения на конце контактов, для поворотного соединения с патроном:

В люминесцентных кольцевых лампах используется цоколь типа G10q:

Иногда цоколь рассматривается как комбинация двух или более аналогичных цоколей. В этом случае перед общим обозначением указывается количество комбинируемых цоколей — 2G11, 2G10, 2G13:

Технические особенности держателей

Нередко пользователи ошибочно предполагают, что размер цокольной части лам напрямую связан с мощностью и яркостью выдаваемого свечения. Например, предельное энергопотребление моделей типа Е40 составляет 1000 Вт. Для аналогов с цоколем R7 показатель выше – до 1500 Вт. То же касается рабочего напряжения, которое бывает ниже 12 В и выше 220 В.

Винтовые цоколи

Цоколи типа Е14 и Е27 чаще всего подходят к осветительному оборудованию для дома. Это люстры, бра, настольные лампы и прочие приборы. В схеме с диммерами они не практикуются. Патроны с резьбовым “гнездом” Е40 устанавливаются на светильниках высокой мощности. Такое освещение требуется на крупных площадках внутри здания либо на уличных территориях.

Лампочки с цоколем Е14 иначе называются миньонами. Мощность компактных светильников обычно не превышает 3 Вт. Этого достаточно, чтобы организовать дополнительное освещение в рабочей зоне, в ванной комнате или прихожей. Существуют также LED-лампы с более высокой светоотдачей. Форма колб бывает разной: небольшие шарики, декоративные свечи, с грибовидной формой.

Е14 для холодильника

Стандартный цокольный элемент Е27 подходит для светильников мощностью свыше 4 Вт, рабочим напряжением в 220 В. Здесь световой поток выше 1200 Лм. Приборы бывают накладными и встраиваемыми, стационарными, поворотными, подвесными. Для компактных плафонов практикует установка фотоэлементов с шарообразной колбой. Они маркируются как G45-120 (число – диаметр шара). Для потолочных чаще используются так называемые зеркальные рефлекторные лампы с грибовидной колбой. С внутренней стороны стекла имеется тонкослойное металлическое напыление.

Светоэлементы с контактным основанием типа Е40 выделяются не только большими энергопотреблением и светоотдачей. Они хорошо освещают помещения в условиях запыленности и повышенной влажности. То есть изделия кроме прочего отвечают высоким требованиям относительно класса защиты (IP).

Перед вкручиванием лампочки рекомендуется нанести на резьбу небольшое количество графитовой смазки. Она предупредит отклеивание металлического корпуса от колбы. Если это все же произошло, то потребуются пассатижи (бокорезы). Светильник отключается от источника питания, а застрявший элемент аккуратно выкручивается из патрона.

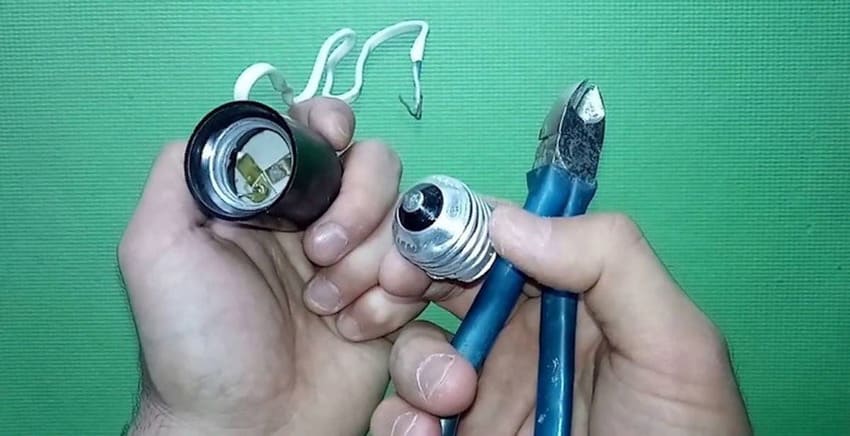

Решение проблемы с помощью бокорезов

Штырьковые цоколи

Самый распространенный тип штырькового цоколя – G4. Это миниатюрные лампочки с парой прямых контактов. Они просто вставляются в патрон без дополнительных действий. Бывают образцы с прозрачным или матовым стеклом. Основное применение – точечные светильники, которые, как правило, используются для декоративного освещения пространства.

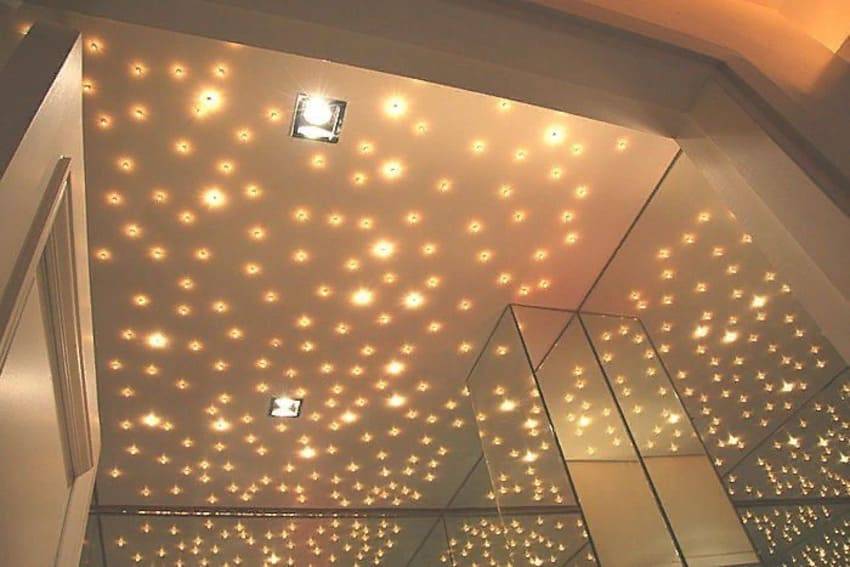

Декоративное освещение

Рассмотрим актуальность других моделей::

1. GU5.3. Рабочее напряжение бывает равным 12В, 24 В или 220 В. Применяются для декоративной подсветки, основного или дополнительного освещения. Существуют модели рефлекторного типа (MR16).
2. GU10. Это двухштырьковый цоколь, по установке – поворотный. Подходит для потолочных светильников, что работают от 110-220 В. Сами Лед-лампы обычно имеют маркировку MR16 (типоразмер), дополнены светоотражательным элементом. Замковое соединение светоэлемента с посадочным местом позволяет эксплуатировать приборы освещения в условиях периодической или постоянной вибрации, совместно с подвесными потолками.
3. GX5.3. Между контактными штырьками имеется больший по высоте выступ на корпусе. Светильники с такими лампочками могут быть накладными и встраиваемыми. Чаще они используются для организации мебельной или потолочной подсветки.
4. G13 и G23 – поворотные цоколи для трубчатых ламп с маркировкой Т8 или Т10. Продукция часто применяется для установки в потолочные панели в подвесном потолке. В жилом секторе они редко встречаются, но для офисных и прочих общественных мест вполне актуальны.

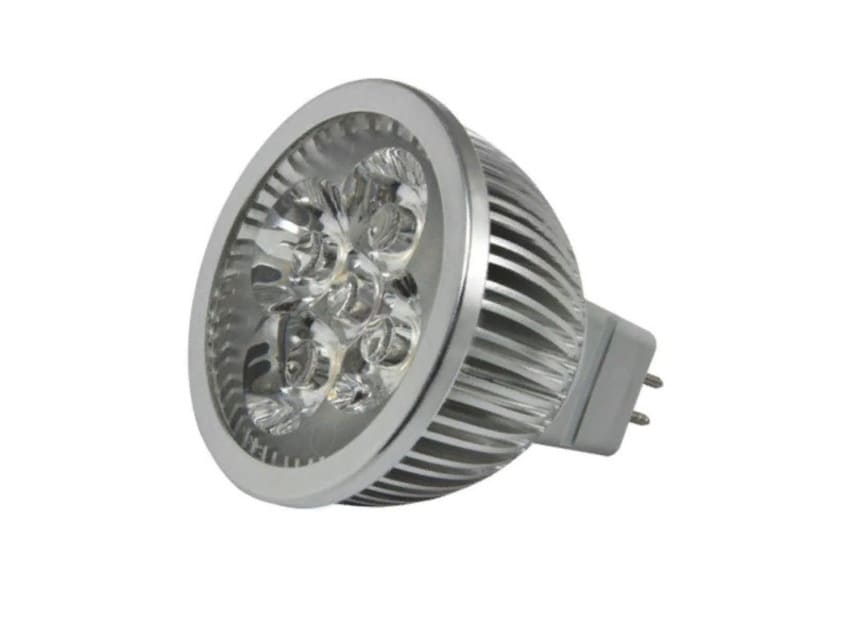

GX5.3

Отдельно стоит отметить тип цоколя GX53. Светильники с таким патроном предназначены для светильников, что применяются для устройства мебельной, декоративной или акцентной подсветки, организации основного или дополнительного освещения в подвесных и натяжных потолках. Народное название продукции – “таблетка”. Причина в плоской форме изделий.

Лампочки типа GX53, размеры которых соответствуют маркам MR11 и MR16, работают при напряжении в 220 В. Потребляемая мощность находится в пределах от 2 до 9 Вт. Общая высота укомплектованного светильника меньше многих аналогов. Поэтому приборы используются как в жилом секторе, так и в коммерческом (музеи, торговые точки, салоны).

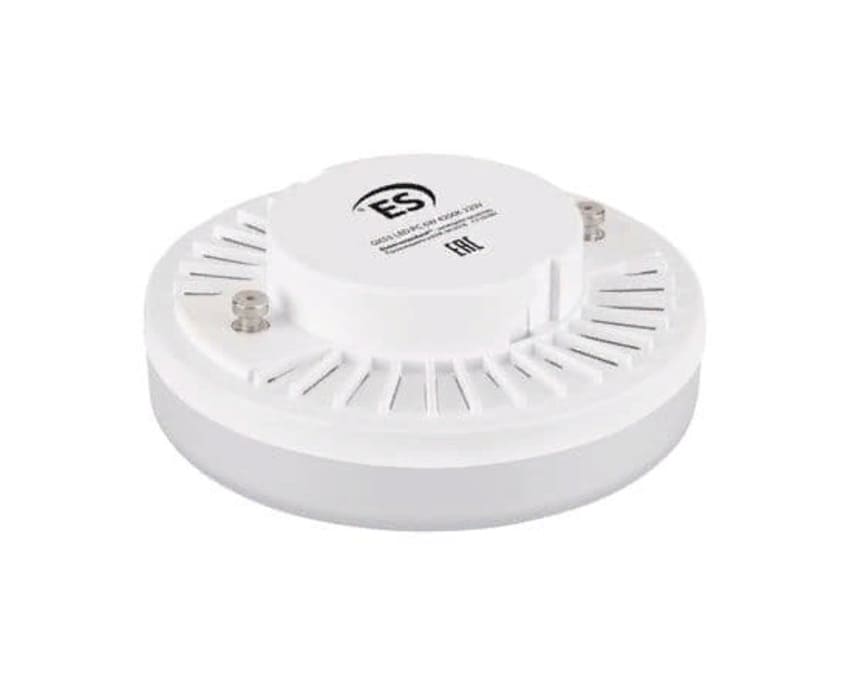

GX53

Назначение патрона

Виды электрических патронов

Электросеть в доме или на производстве состоит из проводов и электроприборов, а также разных электромеханических изделий. К таким приборам относится патрон электрический. Он соединяет осветительное устройство (светодиодную, люминесцентную или любую другую лампочку) с кабелем и фиксирует ее в потолочном, настенном или настольном светильнике.

Патроны используются для любых типов ламп

Важно, чтобы лампочка имела такой же цоколь, как и электрический патрон. В ином случае ее подсоединить не получится

Изготавливаются такие устройства из разных материалов – термопластик, керамика, металл, термостойкие полимеры.
