Чертеж дачного туалета: популярные схемы постройки для самостоятельного проекта

Особенности сооружения из кирпичей

Постройке из такого материала не страшны любые погодные катаклизмы. Кирпичный туалет не нуждается в дополнительной наружной обработке, редко ремонтируется. Основа и крыша такой постройки также должны быть сделаны из жестких материалов. Фундамент заливают бетоном, для покрытия используют шифер, металлические листы.

Стоимость возведения теплого домика будет на порядок выше деревянных моделей. Основное их отличие заключается в технологии кирпичной кладки. Вентиляцию делают из простой пластиковой трубы. Для внутреннего утепления используют минеральную вату, гипсокартон.

Туалет, совмещенный с душем

В статье, на нескольких примерах, показано, как построить дачный туалет своими руками, но нет, ни единого упоминания о душе. Мы спешим исправить эту ошибку, и расскажем вам, как соорудить летний душ и туалет под одной крышей. Эта идея сэкономит вам не только деньги, но и площадь придомового участка. На схеме видно, что туалет с душем разделяет стена (отдельный вход), но фундамент, несущие стены и крыша у них общие, а это значит, что расходы на постройку сократятся примерно на треть.

Монтаж сооружения происходит в следующем порядке:

• Размечаем оси фундамента и копаем ямы под заливку бетонных столбов. На дно ямы, глубиной 50-60 см, засыпаем 10 см песка, трамбуем и заливаем бетон. Если не хотите возиться с опалубкой, то вместо столбчатого фундамента можно положить по периметру постройки ленту красного кирпича. Верхняя часть опорной конструкции должна выступать от поверхности земли на 70-100 мм.
• На столбы, через слой гидроизоляции, кладем основание (нижнюю обвязку) из бруса 150 х 150 мм. Устанавливаем на углы вертикальные стойки из бруса 50 х 100. Для соединения используем крепежные уголки. На стойки укладываем верхнюю обвязку из бруса 100 х 100.
• Душ. Копаем траншею и прокладываем канализационную трубу, по которой вода из душа будет стекать в септик. Пол в душевой засыпаем керамзитом и заливаем бетоном. Керамзит распределяем таким образом, чтобы вода самотеком попадала в отверстие слива по центру. Застывший бетон покрываем слоем битумно-резиновой мастики. Сверху, на квадрат обвязки укладываем настил душа из обрезных досок, оставляя между ними щели 15-20 мм. Вода в помещение поступает из бака, который одной стороной опирается на крышу постройки.
• Туалет. Помещение построено под установку торфяного биотуалета, поэтому выгребная яма под ним не предусмотрена. Пол в уборной заливается бетоном, сверху кладется плитка.
• Каркас обшиваем изнутри вагонкой, снаружи профнастилом, а в простенок укладываем плиты пенополистирола. В задней стенке туалета делаем дверцу, через которую можно будет менять емкости с фекалиями.
• На брус верхней обвязки укладываем стропила (50 х 100), нашиваем на них необрезную доску, толщиной 10 мм. Верхний слой кровли – профнастил, который крепится на саморезы. Габариты (размеры) дачного туалета и душа, совмещенных в одной постройке – 1,45 х 2,8 метров. Этой площади достаточно для того, чтобы в душевой хватило места для лавочки, а в туалете – для ящика с торфом.

Размеры дачного туалета с душем

Как сделать своими руками на даче туалет с выгребной ямой

Существует огромное разнообразие видов туалетов, которые объединены одним общим функционалом. Материал, форма, размеры и дополнительные пристройки зависят только от индивидуального предпочтения хозяев.

Фотопримеры строительства своими руками традиционных уличных туалетов

На дачном участке наиболее популярны следующие варианты туалетов.

Иллюстрация	Название
ФОТО: dominafiesta.com	Скворечник, крышу чаще всего делают односкатной
ФОТО: stroyremo.ru	Избушка – один из самых сложных проектов
ФОТО: mojdominfo.ru	Шалаш с двускатной крышей
ФОТО: zen.yandex.ru	Домик – допускает разнообразие дизайнерских идей
ФОТО: zen.yandex.ru	Двухместный или, как вариант, со второй стороны часто делают небольшой сарай
ФОТО: 1000000diy.ru	Дачный туалет можно дополнительно оборудовать душем

Можно купить готовую конструкцию, но гораздо интереснее сделать клозет на даче самостоятельно. Работа совершенно несложная и выполнить её смогут даже непрофессионалы.

Необычные фото туалетов на даче, построенных своими руками

Настоящие мастера никогда не ограничатся обыкновенной постройкой, а непременно придумают даже для обычного туалета что-то неординарное. Мы собрали в нашей фотогалерее несколько удивительных работ.

Статья по теме:

Туалет типа «Шалаш» (треугольный)

Эта туалетная кабинка имеет вид треугольника. Боковые стенки одновременно являются скатом кровли. Построить такой туалет своими руками можно за несколько часов. Чертежи с примерными размерами даны на картинке ниже. В них можно и нужно вносить корректировки: все габариты даны для людей средней комплекции.

Чертеж дачного туалета типа «Шалаш» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Если нужны более широкие двери, можно не раздвигать основание, которое в данном проекте и так немалое, а сделать двери нестандартной формы — как на рисунке справа.

Обшивка отделочными материалами в туалетах «Шалаш» проводится только впереди и сзади. На боковые поверхности укладывают кровельный материал. Можно использовать любой, но неплохо смотрится мягкая черепица или полимерный шифер.

Имея чертежи треугольный туалет на даче построить проще простого

На фото справа обрешетка сделана под листовой кровельный материал — использовали шифер из пластика — он есть разных цветов, стоит относительно недорого, монтируется просто — гвоздями с прокладками.

Если использовать планируете мягкий кровельный материал — рубероид, битумную черепицу или что-то похожее, обрешетку делайте сплошную — из листа влагостойкой фанеры, ДСП, ГВЛ. Их крепят к каркасу саморезами, сверху настилают кровельные материалы.

Особенности построения чертежа

Дачный туалет – не такая простая конструкция, как склонны думать многие начинающие строители

Существует ряд особенностей, которые важно учитывать при разработке проекта и построении чертежей

Согласно санитарным нормам, дачный туалет не должен размещаться ближе, чем на расстоянии 12 м от жилого дома и 8 м от колодца или скважины

Правила устройства туалета:

1. Размеры. Учитывайте размеры внутреннего помещения уборной. Минимально допустимая площадь –  1 х 1 м. Если сэкономить и сделать кабинку меньше, пользоваться ей будет неудобно.
2. Высота. Имеется и ограничение по высоте. Нежелательно строить сортир меньше 2 м в высоту. Входить в него, согнувшись, очень скоро надоест.
3. Уклон крыши. При устройстве односкатной кровли задняя стенка проектируется несколько ниже передней. Это делается для формирования уклона крыши и стока дождевой воды за постройку.
4. Освещение. Если вы не планируете проводить электрическое освещение, обеспечьте попадание дневного света в ваш туалет даже при закрытой двери. Если нет желания возиться с окнами, вырежьте хотя бы небольшое отверстие в верхней части двери.
5. Вентиляция. Дачный сортир – постройка плохо вентилируемая. Чтобы это исправить, по задней стенке пускают вентиляционную трубу.
6. Тень. Чтобы в дачном туалете было не душно летом, разместите его в тенистом месте.
7. Место на участке. Еще один совет по выбору места постройки: избегайте соседства септика или выгребной ямы с источниками водозабора, колодцами, скважинами. Это делается из санитарно-гигиенических соображений.

Если принять во внимание все эти рекомендации, составить проект дачного туалета самостоятельно будет на порядок легче

Как правильно построить деревянный туалет на даче своими руками

Материалы для постройки кабинки туалета

Как сделать туалет «на века», но при этом не разориться на стройматериалах? Для начала проведите ревизию придомовой территории. Возможно, после строительных работ, у вас остался лист профнастила или куски необрезной доски. Все это вам понадобится для того, чтобы построить туалет на даче своими руками. Ну а чертежами и советами мы вас снабдим.

По виду используемых материалов все кабинки могут быть разбиты на три группы:

Туалет с металлическим каркасом:

• Вертикальные стойки: профильная труба сечением не менее 40 х 40 х 4, или уголок от 63 х 63 х 5 и больше.
• Поперечные ребра жесткости: уголок 50 х 50 х 5.
• Обшивка стен: профнастил.
• Пол туалета и стульчак: доска обрезная, толщиной 40 мм, предпочтительно лиственница.
• Обрешетка крыши: доски обрезные, толщиной 10-15 мм.
• Крыша: профнастил ПС-10, металлочерепица.

Туалет с деревянным каркасом:

• Верхняя и нижняя обвязка: брус 100 х 100, 150 х 150.
• Стойки: брус 50 х 70, 50 х 100.
• Обшивка стен: доска обрезная, толщиной 10-25 мм. Если не хотите через год любоваться на щели в стенах, обшивайте каркас планкеном.
• Пол и стульчак: доска струганная, толщиной 30-40 мм.
• Стропила для крыши: брус 50 х 100.
• Обрешетка для мягкой кровли: доска необрезная 10-25 мм, плиты OSB или влагостойкой фанеры.
• Крыша: битумная черепица, профнастил, металлочерепица.

Кирпичный туалет:

• Стены: кирпич. Если делать кладку в полкирпича, то на 1 м2 стен (с учетом швов) потребуется 51 кирпич. На небольшой туалет с габаритами 1,5 х 1,5 х 2,0 м будет нужно около 230 штук кирпича. Дорого? Можете сделать стены из пеноблока. Хоть этот материал и требует дополнительной декоративной отделки, но он теплее, дешевле и кладется куда быстрее.
• Пол и стульчак: доска обрезная, толщиной 40 мм.
• Крыша: любой кровельный материал – от шифера до мягкой кровли.
• Обрешетка и стропильная система крыши: брус 50 х 100, доска необрезная, лист OSB (для мягкой кровли).

В списки не вошли: бетон, опалубка, трубы и оголовок для вытяжки, дверное полотно, фурнитура, петли, окна, гидроизоляция между фундаментом и стенами.

Рекомендуем, перед тем как начать пилить доски, сделать простой чертеж дачного туалета. Так вы не только ускорите процесс постройки, но и существенно уменьшите количество отходов.

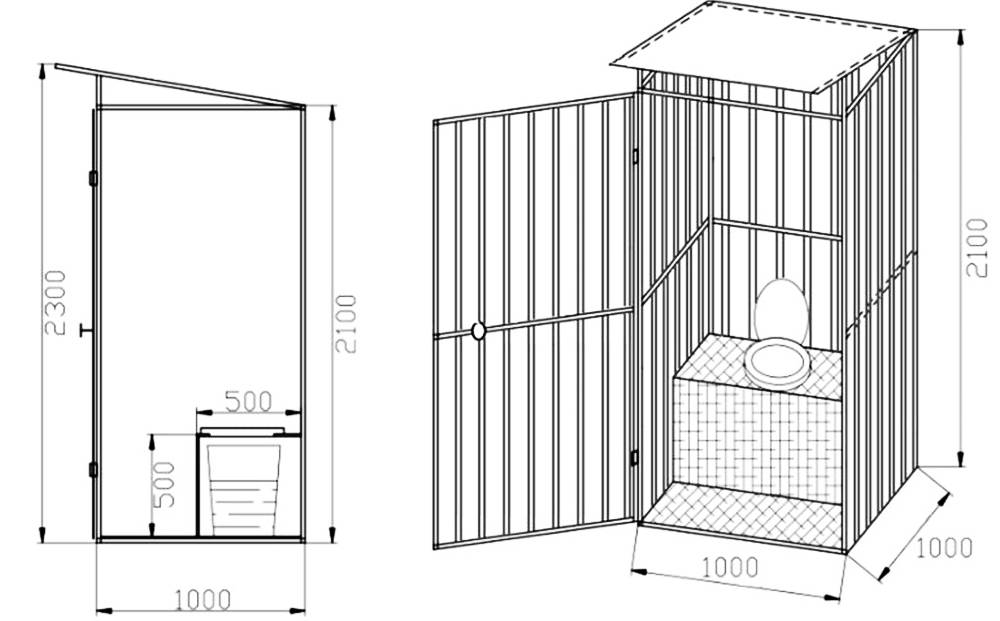

Чертеж дачного туалета

Схема №1: Однокамерный туалет с септиком

Это наиболее простая и распространенная схема постройки дачного туалета. Он состоит из одной камеры с септиком, который обеспечивает качественное сброс и очистку отходов. В таком туалете нужно периодически проводить обслуживание септика, что требует дополнительного внимания. Если вы хотите создать простой и недорогой туалет, то эта схемарекомендуется для вас.

Схема №2: Двукамерный туалет с компостной ямой

Если вы хотите органическое удобрение для вашего дачного участка, то двукамерный туалет с компостной ямой – это отличный вариант. Туалет состоит из двух камер – одна для отходов, а другая для компостирования. Компост нужно периодически переворачивать и увлажнять, чтобы процесс разложения шел быстрее и эффективнее. Такой туалет подходит для тех, кто стремится к экологическому образу жизни и заботится о природе.

Схема №3: Биотуалет на основе органических порошков

Биотуалет – это современный вариант, который не требует использования воды и канализации. Вместо этого в него добавляются специальные органические порошки, которые уничтожают неприятные запахи и обеспечивают обработку отходов. Биотуалеты компактны, легки в установке и обслуживании. Они подходят для тех, кто ищет простое и безопасное решение для своего дачного участка.

Выберите туалетную схему, которая соответствует вашим потребностям и возможностям. При разработке проекта обязательно учтите площадь и местоположение туалета, а также доступность проведения коммуникаций и обслуживания.

Туалет теремок

Такой домик занимает мало места на участке при этом просторная внутри. Отличается такая постройка сильно покатой крышей, которая может доходить до земли. Часто подобный теремок украшают резными вставками и выглядит он очень эффектно, что иногда служит украшением для участка.

Из минусов такого санузла, это более сложная конструкция. Крыша потребует больше кровли, что получится дороже

При строительстве важно вымерять все размеры иначе углы не будут стыковаться.

Популярный размер такой постройки 140х200 см

Значительную часть занимает крыша.
Заранее важно продумать, где будет находиться вентиляция. Часто её располагают немного ниже острия крыши

Чтобы помещение было теплым зимой, можно вывести трубу на крышу и сделать небольшое застекленное окно.
Для строительства в начале нужен фундамент. Можно выбрать ленточный, для этого выкапывают траншею глубиной около 30 см, шириной 50 см, длина 100. Пространство засыпают камнями, кусками кирпичей, щебнем или строительными отходами. Далее нужно залить всё цементом и дождаться, когда фундамент застынет.
Пол застилается досками, а далее обрабатывается защитным раствором.
Строят каркас часто из дерева или фанеры. Его необходимо заранее подготовить, отшлифовав их. Для основной конструкции используются два квадратных бруса в полтора метра в длину, а толщиной не менее 10 см.
Строить передний каркас для двери, нужно заранее, под планируемую входную группу.
Брусья в начале фиксируется на гвозди, для временного каркаса, если недочетов нет, тогда крепятся на скобы. Так вы сможете исправить ошибки до обшивки уже готовой постройки.
Место для будущего санузла по форме всего строения закрепляется брусом, который придает прочность и крепление для будущей обшивки.
Для крыши используется длинный квадратный брус, который на концах пилиться поперек и должен состыковываться с основной конструкцией. Далее накладываются доски поперек и после уже можно крепить крышу.
Обшивают постройку в виде теремка, часто деревом. А в конце покрывают лаком.

Чертеж дачного туалета: популярные схемы постройки

Схема №1: Простейший сухой туалет

Одной из самых популярных схем постройки дачного туалета является сухой вариант. Для его постройки не требуется подключение к канализации. Основными элементами такого туалета являются:

• Ящик (для сбора отходов);
• Отверстие в ящике для сдачи отходов;
• Пленка или мешок для утилизации отходов;
• Вентиляционная труба.

Такой туалет обладает простым и понятным устройством, а также не требует больших финансовых затрат.

Схема №2: Септик на даче

Если вы предпочитаете более современное и эстетичное решение для своей дачи, то стоит обратить внимание на септик. Разработанный специально для использования на даче или в загородном доме, септик является более сложной конструкцией, включающей:

• Приемную камеру;
• Фильтрационные камеры;
• Вентиляционный колодец;
• Систему подведения и отведения воды.

Такой туалет обеспечивает полное очищение отходов и использование воды для смыва. Однако, установка септика требует времени и дополнительных финансовых затрат.

Схема №3: Биотуалет

Еще одним популярным вариантом туалета на даче является биотуалет. Он представляет собой комбинацию сухого и септического туалета, что позволяет получить преимущества обоих вариантов:

• Не требует подключения к канализации;
• Обеспечивает полное очищение отходов;
• Использует специальные биологические добавки, позволяющие ускорить разложение отходов.

Биотуалет является наиболее дорогостоящим вариантом, но при правильной эксплуатации обеспечивает высокий уровень комфорта.

Выбор чертежа и схемы постройки дачного туалета зависит от ваших предпочтений, финансовых возможностей и требований к комфорту. Независимо от выбранного варианта, главное – правильно спланировать место размещения туалета и следовать указаниям чертежа при его постройке. Таким образом, вы сможете создать комфортные условия на своей даче.

Выбираем подходящий тип проекта

Для проектирования чертежа нужно определиться с типом туалета. Это может быть сортир с выгребной ямой или без нее. Кроме того, выгребную яму можно использовать с пользой для хозяйства и производить в ней компост.

Постройка с герметичной емкостью вместо выгреба будет уместна на участке, где грунтовые воды располагаются слишком близко к поверхности земли.

№1 — классический дачный туалет с выгребом

Самый распространенный и привычный проект простого туалета для дачи – модель с выгребной ямой. Принцип такой конструкции элементарный: все отходы попадают в глубокую яму, которая располагается непосредственно под туалетной будкой.

Если выгреб заполнился, вызывают ассенизатора, который откачивает все нечистоты, и туалетом можно пользоваться дальше.

Эта схема дачного туалета проверена временем. Основное ее преимущество – яму не нужно обслуживать довольно продолжительное время. Если сортир используют только в дачный сезон, можно и вовсе не столкнуться с необходимостью вызова ассенизатора

Поскольку душ на даче столь же необходим, как и уборная, некоторые пытаются совместить эти два проекта в один.

Если построить летний душ в одной части участка, а туалетный домик – в другой, вам придется изрядно поработать лопатой, ведь сточная яма нужна в обоих случаях.

Объединив удобства, можно значительно сократить трудозатраты на земляные работы и количество необходимых материалов.

№2 — пудр-клозет или сортир без ямы

Простой способ сделать чертеж туалета для дачного участка – спроектировать его по принципу пудр-клозет.

Такой вид сортира не предполагает наличия выгребной ямы, все отходы попадают в резервуар непосредственно под сиденьем унитаза. Это может быть пластиковый или металлический бак или ведро.

Поскольку главная беда подобных туалетов – неприятный запах, нечистоты присыпают (припудривают) адсорбирующими веществами, которые предохраняют уборную от появления специфического «амбре».

В туалетах подобного типа всегда присутствуют две емкости: для сбора отходов и для хранения присыпки. Емкости нужно регулярно очищать

В качестве адсорбента применяют древесную золу, торф, древесные опилки, песок. По большому счету, пудр-клозет с торфом является самодельной вариацией готовых биотуалетов промышленного производства, которые используют тот же торф в качестве наполнителя.

№3 — туалет с компостной ямой

Еще один вариант, идеально подходящий для дачного участка, – туалет, производящий компост. Как известно, компост – прекрасное органическое удобрение для растений.

Натуральное удобрение никогда не будет лишним, а специальная технология позволяет производить его ускоренными темпами практически из ничего.

Чтобы компост насыщался кислородом, его нужно регулярно рыхлить. Для этого предусматривается специальный рычаг для ручного перемешивания

Сортир оснащают компостной ямой. Лучше, если их будет две, так можно будет поочередно использовать каждую из них, пока компост созревает.

Ямы конструируются таким образом, чтобы можно было без труда извлекать готовое удобрение. Такой дополнительный функционал придется по душе тем, кто беспокоится об экологии.

Домик

Домик — любопытная форма дачного туалета, допускающая самые разнообразные дизайнерские изыски.В сравнении со всеми остальными вышеперечисленными формами домик представляется самым теплым и комфортным вариантом. К тому же он отличается повышенной прочностью, а затраты земли и материалов такие же, как при постройке менее теплого и комфортного скворечника.

6 чертежей дачного туалета типа «Домик»

Встречаются и такие чертежи. По этой схеме удалось собрать туалет всего за 7500 рублей. Как? Смотрите ход постройки и результат здесь

Также дачный туалет в зависимости от площади, им занимаемой, и особенностей постройки, может быть как одноместным, так и двухместным.

Пример двухместного туалета

Пристроенные к гаражу либо любому-другому зданию — более сложные туалетные конструкции, не столь часто востребованные дачниками.

Фото дачных туалетов своими руками

• https://arbolit.org/materialy-i-instrumenty/chertezhi-derevyannyh-tualetov-dlya-dachi.html
• https://dom-i-remont.info/posts/pridomovaya-territoriya/razmeryi-dachnogo-tualeta-chertezhi-i-pravila-stroitelstva/
• https://lmerlin.ru/svoimi-rukami/dom-dacha/dachnyj-tualet-svoimi-rukami.html
• https://b-online.ru/malye-formy/derevyannyy-tualet-dlya-dachi-kak-postroit-svoimi-rukami-foto-na-uchastke.html
• https://comfortdacha.ru/kak-postroit-tualet-dlya-dachi-svoimi-rukami-chertezhi-s-razmerami/
• https://TrubaNet.ru/kanalizacionnye-truby/tualet-na-dache-svoimi-rukami.html
• https://kanalizatsiyavse.ru/dachnyj-tualet-dush/tualet-na-dache-svoimi-rukami-chertezhi-razmery
• https://kak-sdelano.ru/dachnyij-tualet/postroit-tualet-svoimi-rukami
• https://postroika.biz/38990-tualet-na-dache-svoimi-rukami-chertezhi-i-razmeryi.html
• https://saucyintruder.org/tualet-dla-daci-svoimi-rukami-posagovaa-instrukcia-stroitelstva/
• https://gidstroitelstva.ru/dachnyj-tualet-svoimi-rukami/

Купить биотуалет или сделать самому

Чтобы разобраться со всеми достоинствами и недостатками готового туалета нужно вспомнить его структуру. Биотуалеты изготавливают из толстой пластмассы. Летом в таком помещении будет не комфортно и жарко. Вредные испарения также не желательны для организма. А в зимний период такая структура будет пропускать холод и просто станет не безопасно для здоровья.

При низкой температуре можно простудиться, что повлечет за собой кучу заболеваний. Единственно выгодным считается приобретение биотуалета на временные нужды, пока проходит сооружение местного туалета.

Наряду с этим, домашняя будка считается более надежной и безопасной для человека. Если делать выводы, то для дачных поселений лучше самостоятельно изготовить обычный туалет, который как показывает практика простоит не одно десятилетие.

Перед стройкой огородного санузла следует выбрать удобное место. Для благоприятной обстановки подразумевается та часть дачного огорода, где можно спокойно уединиться. Двери будущего санузла не должны выходить в зону отдыха детей и близких. Комфортное и тихое, даже немного отдаленное местечко идеально подойдет для такой конструкции. Также можно рассчитать более закрытое пространство, куда не будет задувать ветер.

Дачный туалет теремок

Туалет на даче – вещь незаменимая, каждому хозяину загородного участка приходится сталкиваться со строительством этого важного объекта. Обычно постройки эти выходят невзрачными, поэтому их стараются спрятать в глубине сада или на заднем дворе участка

Но можно сделать дачный туалет украшением двора – выбрать необычную конструкцию тапа теремка. Туалет-теремок напоминает сказочный домик, его основным элементом является сильно покатая крыша, скаты которой, иногда, доходят до самой земли. Такая конструкция выглядит эффектно, туалет уже не нужно прятать, напротив, он вполне может стать предметом зависти для соседей.

Эта статья будет о том, как построить дачный туалет теремок своими руками, здесь же можно найти чертежи и размеры конструкции данного типа.

«Шалаш»

Когда грунтовые воды подходят близко к поверхности, то единственным вариантом обустроить отхожее место является пудр-клозет. Выгребной ямы в таком туалете нет, а под стульчаком скрывается емкость (бак), которую нужно периодически опорожнять. Чтобы запахи от сортира не распространялись по всему участку, рядом со стульчаком ставят резервуар с опилками, пеплом или торфом. После посещения туалета фекалии «припудриваются», а по мере наполнения емкости вывозятся на компостную кучу.

Для пудр-клозетов часто ставят кабинки в форме шалаша. Сделать подобную конструкцию туалета своими руками можно за пару дней, да и стоимость материалов, откровенно говоря, воодушевляет.

Монтаж кабинки производится в следующем порядке:

• Для фундамента можно использовать песчано-цементные блоки или выложить по периметру основания шалаша ленту из красного кирпича. Фундамент покрывают рубероидом.
• Чертеж туалета «шалаш» показан ниже. Первым делом изготавливают переднюю и заднюю стенки кабинки. Соединяют их между собой брусом 100 х 100 мм и обрезной доской, которая будет исполнять роль обрешетки крыши. Из бруса собирают и крепят к задней стенке каркас стульчака.
• Туалет обшивают изнутри вагонкой. В настиле стульчака вырезают отверстие «очка». Устанавливают кабинку на фундамент.
• Крышу можно сделать из металлочерепицы или профнастила, прикрутив его саморезами к доскам обрешетки. Постройка станет похожа на настоящий лесной шалаш, если крышу обшить досками длиной 2,0-2,1 метров, которые нужно предварительно обработать антисептиком. Приколачивают их гвоздями к обрешетке, начиная с нижнего края крыши, таким образом, чтобы каждая верхняя доска перекрывала половину нижней (внахлест). Подобным образом делают гонтовую крышу.
• Конек укрепляют листом оцинковки, как это показано на чертеже туалета «теремок». Доски стульчака шлифуют, все деревянные поверхности покрывают морилкой и лаком.

Крыша в такой кабинке доходит практически до земли, поэтому стены и пол внутри остаются сухими даже в самый сильный дождь.

Размеры туалета для дачи Шалаш

Как сделать туалет из досок для дачи с выгребной ямой

Дачный туалет из дерева – чертежи с размерами

Конечно, чаще всего, решив построить уличный туалет своими руками, в качестве основного строительного материала используют древесину. Она дешева, доступна, легка в обработке и дает немалый простор для творчества. Тем более, что вариантов строительства тут много. Давайте изучим наиболее интересные из них, а заодно выделим размеры дачного туалета.

Теремок

Этот туалет для дачи также известен, как избушка. Считается наиболее сложной архитектурной формой, но в то же время одной из самых красивых. Материалов на строительство придется потратить немало – подрезать приходится много.

Но перерасход древесины компенсируется не только внешней красотой, но и тем, что туалет типа “теремок” хорошо сохраняет тепло даже зимой, да и дождь со снегом доставляют меньше хлопот, чем в других постройках подобного типа.

Домик

Ещё одно удачное решение, если вы хотите построить комфортный туалет на дачном участке своими руками. Места он занимает не больше, чем простейший скворечник, но при этом имеет более высокую прочность, да и по уровню комфорта не сравнится с ним.

Скворечник

А вот тем мастерам, которые при строительстве выбирают проекты максимальной простоты, наверняка понравится деревянный скворечник. Возвести его на участке своими руками проще всего. Односкатная крыша и примитивная схема позволяют уменьшить расход строительных материалов. К тому же, крыша дачного туалета дает возможность легко разместить напорный бак – полезная вещь, если вы планируете строить туалет с унитазом.

Но недостатков у конструкции немало. В первую очередь – постройка получается шаткой. К тому же, она легко продувается ветром. Наконец, при обильных осадках влага наверняка просочится внутрь, что также не добавит комфорта.

Шалаш

Желаете красивый деревенский туалет, удобный в эксплуатации и простой в строительстве? Тогда вам подойдет шалаш. Архитектурная форма выглядит просто, благодаря двускатной крыше. Но при этом постройка обладает устойчивостью к осадкам и ветрам. Особый дизайн делает её ещё и прочной. Расход материалов также сравнительно невелик.

Выбор места: нормы размещения на дачном участке

Местоположение уличного туалета играет важную роль. При его определении руководствуются множеством факторов. Если в загородном доме проживают не более двух человек, можно обойтись биотуалетом, люфт-клозетом. Для полноценной семьи, посещающей дачный участок на выходных, проживающей там сезонно, без выгребной ямы не обойтись. При сооружении таких построек следует соблюдать следующие правила:

1. СНиП 30-02-97. Пункт 6.8: уборные должны располагаться на удалении не менее 12 м от жилой постройки, погреба. Расстояние от колодца должно превышать 8 м. При этом данные нормы учитываются для объектов, расположенных на соседнем участке.
2. СанПиН 42-128-4690-88. В документе приведены требования, предъявляемые к постройке, устройству выгребной ямы. Ее дно располагается выше уровня грунтовых вод, глубина не должна превышать 3 м, стены колодца выкладываются из кирпича, блоков, либо обустраиваются бетонными кольцами. У шахты предусмотрено дно, гидроизоляция, например, в виде слоя штукатурки. Наземная часть строения выполняется из кирпича, дерева, газо-, пеноблока.
3. СП 42.13330.2011. В пункте 7.1 оговаривается, что при отсутствии централизованной канализации расстояние от отхожего места до соседского частного дома и источника водоснабжения составляет минимум 12 м и 25 м соответственно.

Виды деревянных туалетов для дачи

Биотуалет в форме домика

Для дачного хозяйства лучший выбор – биотуалет. Такой вариант строительства не только позволит оснастить быт дачников крайне необходимой постройкой, но также обеспечит любителей выращивать овощи и фрукты удобрениями хорошего качества. Строительство биотуалета не требует значительных физических сил.

Устраивая дачный туалет типа шалаша, владельцы земельных участков чаще выбирают для себя чертежи биотуалетов. Этот вариант рассматривается как наиболее рациональный именно для приусадебных участков

Биотуалет отличается повышенной функциональностью — открывает пути к производству удобрений.

Инструкция по сборке каркаса

По возможности, для строительства самой конструкции шалаша и непосредственно деталей дачного биотуалета рекомендуется применить строганый пиломатериал. В крайнем случае, если доски и бруски имеют шероховатую поверхность, нужно обработать их рубанком. На практике замечено, что строганный пиломатериал значительно реже подвергается атакам разного рода насекомых.

Последовательность шагов строителя:

1. По периметру основания (1,2 х 1,0 м) сделать небольшое (100-150 мм) заглубление в грунт.
2. Днище заглубления засыпать щебнем (высота засыпки 50-70 мм), хорошо утрамбовать.
3. Застелить утрамбованную поверхность рубероидом (гидроизоляция).
4. Насыпать слой песка (20-30 мм), равномерно распределить на поверхности.
5. Положить второй слой рубероида с некоторым запасом по границам периметра.
6. На границах периметра поверх рубероида заложить брус (150 х 150 мм).

После выполнения этих работ готово основание под строительство шалаша дачного туалета по чертежу. Дальше нужно собрать из шпунтованных досок пол туалета и скрепить его по краям с брусками, расположенными по периметру. Сделать это можно, к примеру, при помощи металлических уголков, отрезанных по размеру.

Строительство туалета-шалаша обычно начинается сооружением общего каркаса и сборкой пола. Не исключается, конечно, иная последовательность производства работ

Главная задача – построить надёжную прочную конструкцию, тем более, когда возводится сооружение постоянного пользования.

Следующим этапом приступают к сборке каркаса шалаша дачного туалета, как это указано на чертеже. Берут два бруска 50 х 50 мм, устанавливают их вертикально и перпендикулярно основанию. Нижние концы малых брусков крепят к брусьям основания, а верхние их концы совмещают срезами один с другим и тоже скрепляют.

Таким образом, формируют несколько стропильных элементов через каждые 200 мм. Коньковую часть дополнительно укрепляют вставкой бруса, пропущенного снизу. Также ставят усиливающие перемычки между стропилами в разных местах как по короткой стороне, так и по длинной. Каркас будущего дачного «нужника» готов.

Обшивка корпуса и отделка

Завершив сборку каркаса шалаша, приступают к сборке основания биотуалета. На уровне 350-400 мм от пола, между двух задних стропил шалаша крепят перемычку. Сделав от неё отступ на 400-450 мм к фасадной части, на том же уровне крепят вторую перемычку. Ниже второй перемычки, на уровне пола размещают третью перемычку. Это будут балки основания биотуалета, на которые ляжет обшивка.

Далее верхние перемычки усиливают стойками-упорами и обшивают все пустоты досками, отрезая их по размеру. Делают секции для туалетной ёмкости и под хранилище торфа. Оснащают их крышками (для туалетной секции + сиденье с отверстием). На скатную крышу шалаша укладывают кровельный материал. Делают дверь в плоскости фасадной стены. На этом сборку можно считать завершенной.

Варианты устройства дверей дачного туалета типа шалаш. Вид снаружи, а также изнутри. Технология сборки полотен простая – набор шпунтованных досок, скреплённых реечной накладкой вида «Z». Дверные петли обычно ставят накладные

Такой, примерно, видится самая простая конструкция туалета для дачи, сделанного по типу шалаша. Она малогабаритная, несколько неудобная по причине ограниченного пространства внутри. Но, вместе с тем, занимает малую часть территории дачного участка, где каждый квадратный метр обычно на учёте.

Для лучшей устойчивости и надёжности сооружения по углам основания из бруса (150 х 150), вплотную к нему, вбивают в землю металлические трубы и крепят к ним опорную часть постройки. Под скатами кровли устраивают желоба для сбора и отвода воды. Желательно также положить отмостку по внешнему периметру.

Где разместить дачный туалет нормы размещения на земельном участке

При размещении туалета на участке существуют определенные санитарные нормы и правила, которых необходимо придерживаться при строительстве туалета на даче. При выборе оптимального места для возведения туалета с выгребной ямой следует соблюдать несколько правил. Расстояние от колодца до туалета должно составлять не менее 25 м. В противном случае нельзя гарантировать качество колодезной воды, применяемой в бытовых целях. Туалет не рекомендуется возводить в центре дачного участка. Лучше всего выбрать место на некотором удалении от дачного домика.

При расположении участка под наклоном туалет должен быть построен в самом низком месте. По правилам колодец положено располагать на склоне выше, чем туалет. Это необходимо для предупреждения попадания в колодец сточных вод из выгребной ямы, но на возвышенной части колодец иногда может давать слишком мало воды

Кроме того, расположенный ниже по склону выгреб туалета может оказаться в зоне залегания грунтовых вод, поэтому при сложном рельефе дачного участка выбирать места для устройства колодца и туалета с выгребной ямой следует с особой осторожностью

При выборе места для туалета на даче следует учитывать и розу ветров, что избавит от неприятных запахов. Рекомендуется возводить туалет со стороны глухой стены здания, если таковая имеется. Ни в коем случае нельзя располагать туалет с выгребной ямой рядом с террасой или верандой, так как в летнее время от нее может распространяться сильный запах.

Необходимо продумать метод очистки выгребной ямы. По возможности при размещении туалета на земельном участке рекомендуется организовать подъезд для ассенизаторской машины, которая откачивает отходы из септиков, сливных и выгребных ям. Такая машина имеет довольно большие размеры. Нужно учитывать, что для откачки используется шланг длиной 7 м, из которых 3 м опускают в яму, а 4 м шланга разматывают по участку.

Прежде чем приступать к постройке туалета, необходимо определить глубину залегания грунтовых вод на участке. Если она составляет менее 2 м, то следует строить туалет типа пудр-клозета. При глубине залегания грунтовых вод более 2,5 м можно возводить туалет с выгребной ямой или типа люфт-клозета.

По нормам размещения выгребного туалета на участке он должен быть удален от жилых построек на расстояние не менее 12 м.

Выгребную яму следует располагать на достаточном расстоянии от колодцев питьевой воды, участков с плодовыми растениями и от мест содержания домашних животных или птицы. Даже туалет сухого типа не должен находиться ближе, чем на 5 м от жилого строения. Туалет выгребного типа должен быть удален от границы с соседним участком на расстояние не менее 1-1,5 м. Стоки из выгребной ямы не должны загрязнять грунтовые воды и ближайшие водоемы, поэтому такие ямы следует тщательно изолировать.

(Visited 3 337 times, 1 visits today)
