Как сделать бур для скважины своими руками: схемы лучших самоделок

Как изготовить спиральный бур для скважин ↑

Для работы понадобятся такие материалы и инструменты:

• прочный металлический стержень;
• стальные ножи или диск толщиной 4-6 мм;
• резьбовая муфта;
• инструменты для работы по металлу;
• сварочное оборудование.

• Стержень необходимо заострить или приварить к нему отдельный острый наконечник.
• Если режущие части планируется изготовить из диска, то его следует разрезать пополам. Ножи затачивают.
• В 125-200 мм от наконечника нужно приварить два ножа под углом 70 градусов к продольной оси. Ножи размещают с противоположных сторон.
• К верхней части стержня приваривают рукоять и резьбовую муфту. С ее помощью будут крепиться дополнительные штанги.
• Полезный совет. Для режущей части лучше всего использовать диски от циркулярной пилы. Нужно только выбрать подходящий диаметр.

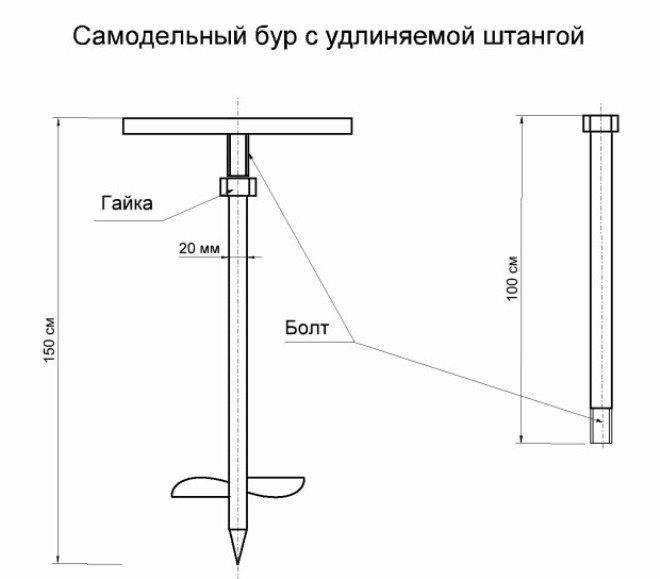

Конструкция самодельного спирального бура – чертеж с указанием углов и расстояний

Наконечник погружают в мягкий грунт и начинают вращать, постепенно заглубляя инструмент. Когда бур достаточно углубится в почву и возникнет необходимость очистить от грунта, его поднимают. Землю сваливают в сторону неподалеку. Эту операцию повторяют многократно, постепенно углубляя отверстие.

Когда нужно нарастить штангу, дополнительные элементы крепят при помощи резьбового или втулочного соединений, места крепежа фиксируют шплинтами. При поднятии бура снимают все удлиняющие штанги, которые ранее на нем закреплялись.

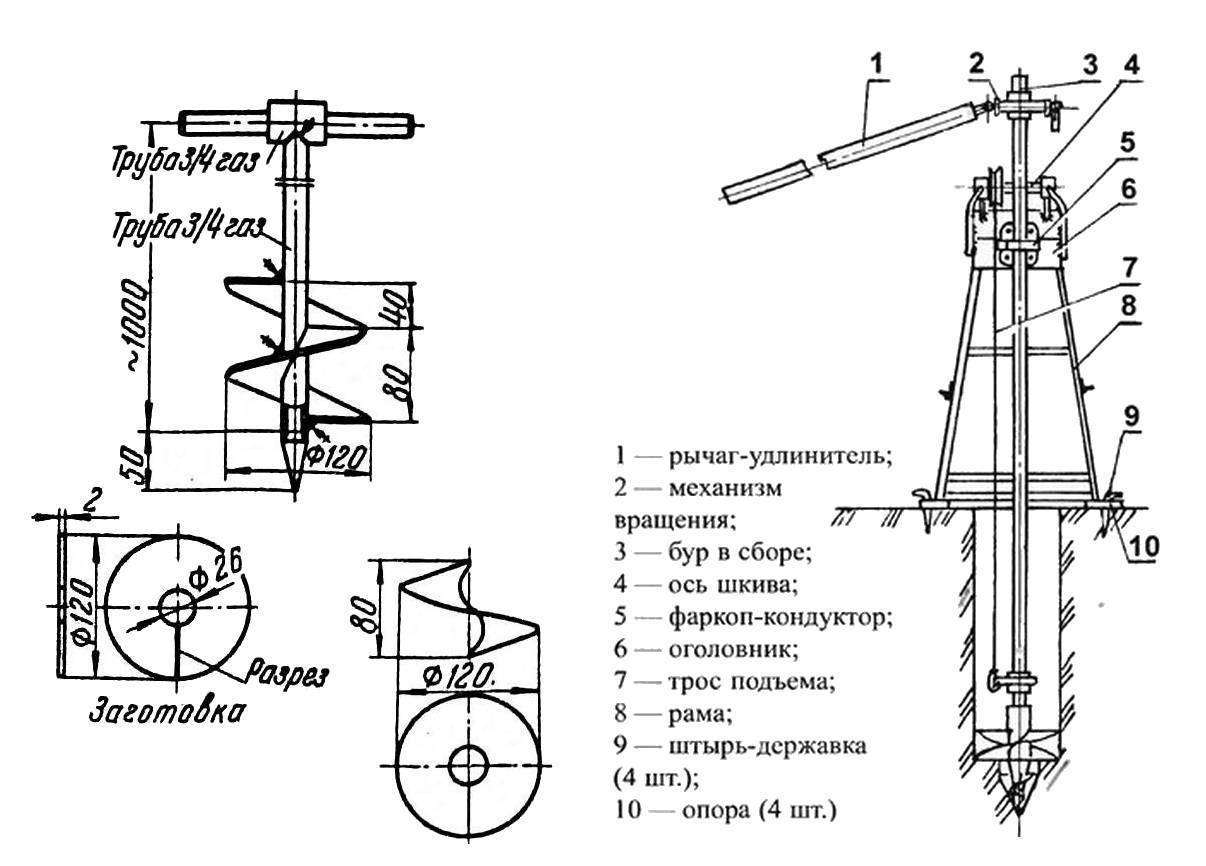

Чертеж и фото, по которым можно изготовить спиральный бур для скважины своими руками

Бурение своими руками

Шнековый способ

Работа шнеком – самый простой ручной способ. Используется он только для получения неглубоких источников, вода из которых будет использоваться для технических целей. Для самостоятельного бурения нужен бур, который при ввинчивании в землю разрушает породу и захватывает грунт лопастями. Периодическое вытаскивание шнека необходимо для очистки его от шлама. Эту работу делают без помощников.

Кроме бура потребуется тренога, к которой крепится шнек, подъемный механизм (ручной с лебедкой или механизированный). Без этих приспособлений бурить невозможно. Поднять бур с почвой с достаточной глубины даже несколько человек будут не в состоянии.

Большую сложность представляет бурение строго вертикально. Только зафиксированный бур даст необходимую вертикальность, без соблюдения которой деформируются трубы. Чтобы обеспечить должную вертикальность, после прохождения 2 метров нужно установить временную металлическую трубу — кондуктор, которая будет задавать правильное направление движения.

Скважинный кондуктор — дополнительная труба большего диаметра, чем у обсадной трубы. Кондуктор в верхней части ствола скважины защищает от обрушения стенки при бурении и не пропускает поверхностные воды.

Применять шнековый метод можно в мягких почвах. Если шнек упрется в морену, то придется повторять процесс в другом месте. Большую сложность представляют и плывуны. Размягченную почву трудно вытащить на поверхность. Помогает только шнек, имеющий лопасти загнутые к верху.

Ударно-канатный способ

Для источника в глинистых и суглинистых почвах применяйте ударно-канатный способ. Этот метод более трудоемкий, но надежен и прост. Для работы применяют бурильный стакан – это цилиндр с отточенными гранями.

Суть метода в поднятии стакана (по — другому — патрона) на высоту, с которой он сбрасывается. При ударе цилиндр забивается почвой. Подняв стакан на поверхность, вынимается лишний грунт. Ударно-канатный метод хорош практически для всех грунтов. Но нужно приложить немало усилий, поэтому часто применяют гидравлические системы для поднятия патрона.

Ударно-канатная технология хороша еще и тем, что она показывает, когда появится водоносный песок. При достижении которого применяют желонку с клапаном, способную поднимать разжиженный грунт.

Желонка — полый металлический цилиндр для поднятия разжиженной породы и грязи из скважины на поверхность.

Ручное гидробурение

Бурение с водой эффективно для песчаной почвы. Проблема гидробурения — каменистый грунт. Камни ручная бурилка для скважины не пройдёт, нужна ударно-канатная буровая установка.

Видео инструкция по гидробурению:

Независимо от способа, при выборке грунта нужно обсаживать скважину трубами. Потребуется установить перфорированный фильтр и насос.

Изготовление бура своими руками

Для изготовления бура, любого из видов, вначале необходимо выполнить следующие общие действия:

1. Для изготовления сегментов буровой трубы с помощью болгарки нарежьте трубу на отрезки длиной 80-150 мм.
2. Для изготовления муфт или втулок нарежьте трубу соответствующего диаметра на необходимые по длине отрезки.
3. Используя специальный инструмент выполните нарезку резьбы на заготовках под муфты или втулки.
4. Электродрелью просверлите отверстия в муфтах, втулках и сегментах под шплинты или болты.
5. Нарежьте стальной стержень на отрезки, достаточные для использования их в качестве шплинтов.
6. Одну из сторон шплинта загните в тисках на 90°, в другой просверлите отверстие под фиксатор.
7. К одному из концов каждого сегмента буровой трубы приварите (или прикрепите другим способом) соединительную муфту или втулку.
8. Изготовьте из трубы или другого приготовленного материала рукоятку бура необходимой длины.
9. К одному из сегментов буровой трубы приварите рукоятку (или просверлите в нем отверстие для вставки рукоятки) или прикрепите ее любым другим способом.

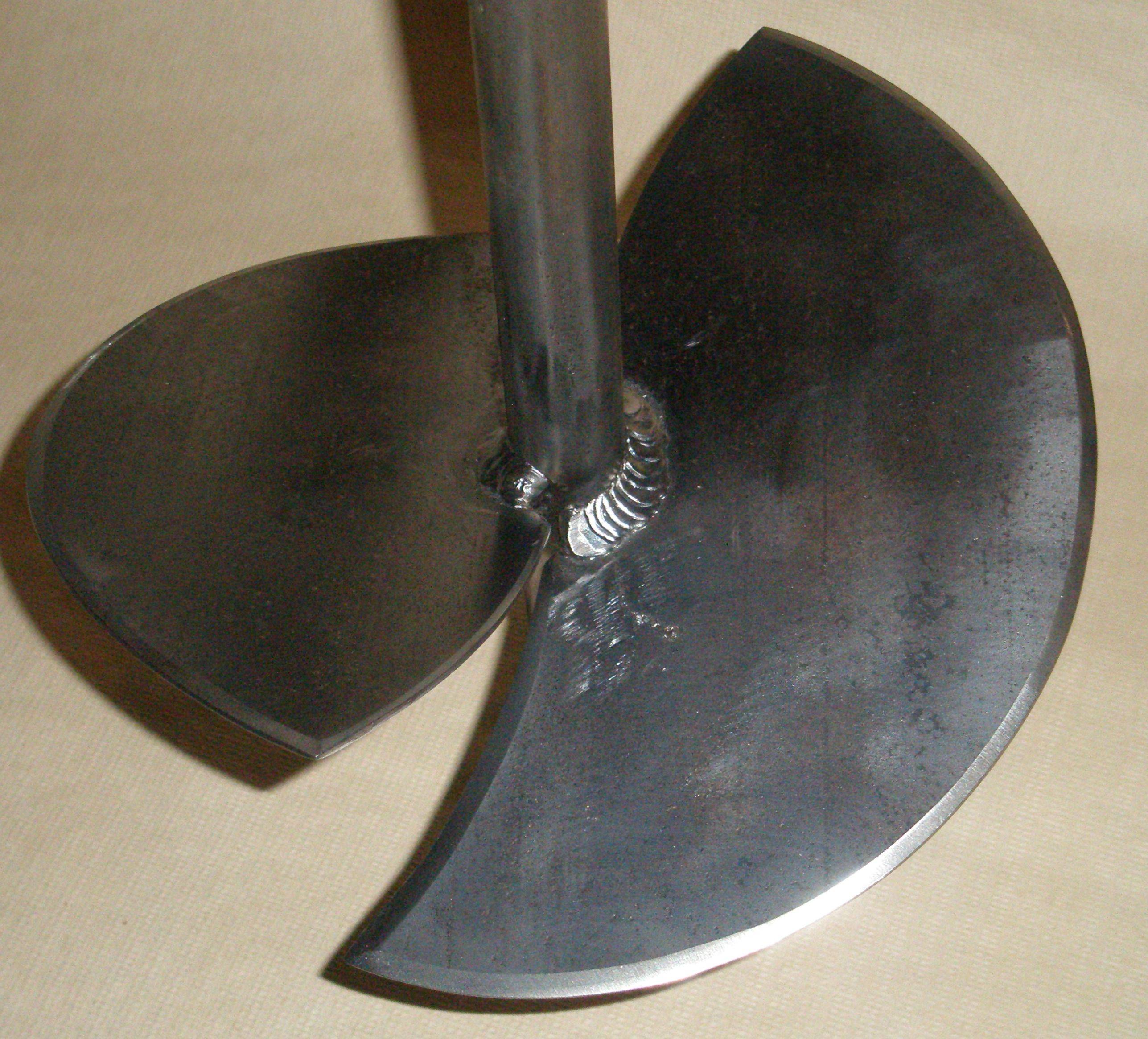

Делаем спиральный бур

Для того чтобы сделать спиральный бур, выполните следующие действия:

Возьмите один из сегментов буровой трубы и приварите к нижней его части (противоположной части с муфтовым соединением), или прикрепите другим способом заостренный наконечник из прочной стали. Если для этого элемента бура предусматривался стальной стержень, то заточите его.

• Вырежьте из листовой стали, для изготовления ножей бура, круглые пластины (или возьмите готовый диск от циркулярной пилы).
• Отшлифуйте места срезов круглых пластин с использованием рашпиля или специальных дисков электродрели.
• Распилите на две равные части (пополам) круглые металлические пластины или диск циркулярной пилы.

• Отшлифуйте края срезов.
• На дугообразной стороне каждой пластины с помощью рашпиля и болгарки, сделайте ровную или зубчатую заточку (для ножей, изготовленных из диска для циркулярной пилы этого не требуется).
• Приварите диски к стержню (трубе), друг против друга, отступив 120-200 мм от острия наконечника бура. Угол между плоскостью ножей и горизонтальной плоскостью  должен быть — 20°, между ножами 30-40°, а угол наклона к оси стержня (трубы) — 70°.

Делаем ложковый бур

Для того чтобы сделать ложковый бур, выполните следующие действия:

1. В цилиндре из толстостенной трубы прорежьте продольную щель (сделайте вырез). Чем сыпучее грунт, в котором предполагается выполнять бурение, тем меньше ширина выреза.
2. С помощью молотка придайте кромкам необходимое сечение.
3. Произведите заточку, с помощью рашпиля или болгарки, нижней и боковой режущих кромок.
4. К нижней части бура приварите заточенную пластину или приготовленное сверло по металлу.
5. К верхней части бура приварите стержень (секцию буровой трубы) со смещением от оси 10-15 мм.

Конструкцию бура, после изготовления, необходимо испытать на практике и устранить выявленные недостатки. После чего можно покрасить, для придания более эстетического вида и предохранения от коррозии.

Основные особенности конструкции

Сделать своими руками подходящий ручной инструмент реально, но для этого обязательно нужно учесть несколько особенности.

Проще всего получить воду, выполнив требования, так что нужно перечислить основные показатели, отмечаемые в схемах.

• Расстояние от острия наконечника – 20 см;
• Ширина ножей – 10-15 см;
• Угол наклона ножей – 20 градусов.

Конструкция оказывается не такой сложной, поэтому если уметь пользоваться болгаркой и сварочным аппаратом, всегда можно выполнить его. Только следует сначала подробно рассмотреть каждый пункт, разъяснив причины такого выбора. Да, человек может экспериментировать с показателями, но именно такие данными проверены на практике.

В чем заключается работа гидробура своими руками

Гидробурения скважин включает разрушение грунта с помощью буровых установок под давлением. Ее обеспечивает масса штанга и вспомогательная бурильная оснастка. Также данные инструменты промывают скважину с помощью бурового раствора.

Промывочная жидкость имеет достаточно простой состав – вода с примесью глины. Жидкость затекает во все приямки вокруг места бурения, которые предназначены для свободного передвижения воды. Буровое вещество подается в скважину с помощью мотопомпы.

Функции промывочной жидкости:

• Охлаждение буровой установки;
• Шлифовка стенок скважины;
• Вымывание грязи из источника.

Буровая колонна медленно опускается вниз. Длина инструмента увеличивается за счет подсоединения вспомогательных секций. После достижения необходимой глубины происходит промывание скважины водой. Далее в источнике монтируется насос и начинается работа скважины. Длина скважины зависит от водоносного горизонта. Наиболее дешевым вариантом считается бурение абиссинской скважины. Также отличают артезианский горизонт.

Виды буров

Бур — это вид строительной техники, функция которого — проделка отверстия нужного размера. Используется он в разных сферах. К примеру, в постройке мостов и ограждений, для садовых работ (при посадке деревьев и другой растительности).

Их можно поделить на:

1. Ручные буры. Часто применяются в быту как начинающими, так и продвинутыми дачниками.
2. Конструкции с автоматическим приводом. Модернизированные ручные буры. На них устанавливается мотор.
3. Навесные. Это те же механизированные буры, только с возможностью установки на специальную сельскохозяйственную технику (тракторы, мотоблоки и т.п.).

Первые имеют самую слабую конструкцию и предназначение. Они пробуривают ямы маленького диаметра и глубины. Без усилий рабочего такой инструмент бесполезен. Но его преимущество заключается в компактности, так как он маленький и лёгкий. Перевозить его довольно удобно. С помощью такого инструмента можно с лёгкостью проделать яму под забор или саженцы.

В данном видео рассмотрим как сделать ручной бур:

Он состоит из стержня и ручки Т-образной формы сверху конструкции. Снизу есть металлический наконечник, выполняющий функцию центровки инструмента. Немного выше расположен сам механизм бурения, оформленный в спиральной форме. Зачастую состоит из 2-3 рядов металлических круглых резаков. В качестве альтернативы используют диск от пилы как режущую часть.

Механизированные буры сделаны с приводной системой. Конструкция более сложная, но сделать такой ручной бур для столбов сможет большинство дачников самостоятельно. Бур также имеет металлическую трубу с ручкой, наконечник и режущую часть. Но дополнительно устанавливается мотор с редуктором и приводной частью. Шнековая (режущая) часть движется за счёт вращательных движений, передаваемых по шестерням от редуктора с мотором.

Такая конструкция более мощная, но её сила зависит непосредственно от производительности и силы мотора. Отверстие при этом можно сделать более глубокое, до 3 метров.

Навесные буры предназначены выполнять более сложную работу. Ширина и длина отверстий намного больше. Зачастую их используют для строительства мостов, вокзалов и других промышленных целей. С их помощью можно выполнить шпунтовые ограды для котлованов и траншей. Благодаря навесному оборудованию стоимость строительных работ существенно уменьшается, так как они имеют большую производительность и мощность.

https://youtube.com/watch?v=4j8lJtYjAVs

Спиральный бур для ручного бурения

Самодельный бур для бурения скважин можно изготовить шнековый, то есть спиральный, или ложкообразный. Если инструмент будет сделан правильно, скважина пробьется без особых проблем. Дополнительное сложное оборудование не потребуется — только простые приспособления, которые нетрудно создать самостоятельно, имея личный опыт.

Шнековый, или спиральный, бур представляет собой специальное сверло большого диаметра, состоящее из стержня, на конце которого закреплена спиральная насадка. Она имеет режущую кромку из твердого сплава, при помощи которой производится разрыхление грунта в процессе бурения. Максимальный диаметр заостренной грани определяется необходимым размером скважины.

По мере подрезания грунта заостренным краем спиральной насадки производится также выталкивание земляной массы наружу. Часть разрыхленной почвы при этом накапливается на витках спирали вокруг стержня. Поэтому буровой процесс необходимо периодически прерывать, чтобы очистить режущую поверхность.

Конструкция шнекового бура позволяет считать его универсальным инструментом. С его помощью можно пробурить скважину в грунте любого типа — от слабого осыпающегося до очень твердого.

Сварка и финишная обработка

Общая последовательность действий по изготовлению сварного бура может быть следующей:

1. разметьте трубы и листы стали по чертежу (с помощью строительного маркера);
2. распилите их по данным меткам, используя болгарку;
3. нанесите отметки в местах соединений ручки, оси и лопастей (труба оси будущего бура должна входить в только что вырезанные лопасти без заметных усилий);
4. с помощью сварочного агрегата приварите эти детали в нужной последовательности, соблюдая чертёжные пропорции и размеры.

Заключительная обработка самодельного бура заключается в следующем:

1. Отшлифуйте бур – избавьте его от заусенцев, подравняйте сварные швы (если неровности остались). Инструмент, приведённый в порядок, лёгок в использовании, не ранит руки и не цепляется за спецодежду.
2. Наденьте на рукоятку (если бур ручной) отрезки шланга. Концы горизонтальной перекладины (ворота) должны входить в шланг с усилием.
3. Подточите режущие кромки. Это позволит эффективнее бурить грунт.
4. Покрасьте инструмент после изготовления.

Любая краска высыхает максимум за двое суток. Изделие готово к работе.

Бурим скважину приспособлением из ледобура

Существует метод бурения, который потребует минимальных финансовых вложений. Это бурение скважин вручную при помощи ледобура. Инструмент используется в качестве бура, а для его наращивания применяются самодельные штанги.

Нож ледоруба будет служить шнеком, а в качестве штанг для наращивания можно брать стальные трубы диаметром до 25 мм. Чтобы процесс шел быстрее к заводным кромкам импровизированного шнека привариваются усиленные резцы

Кроме всего прочего для работы потребуются обсадные трубы, чтобы формировать ствол скважины, лопата и приспособление для вывоза с участка шлама.

Бурение шнеком, сделанным из ледобура, включает в себя следующие операции:

• Подготовка. Копаем направляющее углубление: яму в два штыка глубиной.
• Опускаем в получившееся углубление бур и начинаем его ввинчивать в грунт, используя правило закручивания винтов.  Следует помнить, что после каждых трех или четырех оборотов инструмент извлекается на поверхность и очищается.
• После того, как пройден первый метр в глубину, начинаем формирование ствола.Для этого в скважину опускается обсадная труба, ее диаметр должен быть несколько больше диаметра бура. Лучше всего выбирать легкие детали из пластмассы, оборудованные резьбой для соединения.
• Когда буровой инструмент начинает опускаться в забой на всю свою высоту, прикрепляем к нему удлиняющую штангу. Сделать это можно двумя способами: прикрутить деталь, если присутствует резьба, или надставить при помощи стального пальца-стержня при ее отсутствии.
• В ходе работ продолжаем формирование обсадной колонны. Как только на поверхности остается порядка 10-15 см трубы, крепим к ней следующую. Соединение должно быть прочным. Обычно оно выполняется при помощи резьбы или пайки.
• Периодически проверяем вертикальность ствола. Если бур начинает биться о стенки обсадной колонны, выравниваем сооружение при помощи клиньев из дерева. Они забиваются между грунтом и обсадной трубой.
• После того, как в скважине появилась вода и было принято решение о прекращении работ, устанавливаем фильтр и аккуратно засыпаем зазор между грунтом и обсадной трубой гравием.

Обсадная колонна может быть смонтирована и после завершения работ по бурению. В этом случае пластиковые трубы вводят в скважину и последовательно соединяют после того, как предыдущая деталь будет опущена вниз. Это не самый рациональный способ, поскольку придется еще раз чистить забой от шлама.

Пластмассовые трубы очень легкие, достаточно прочные и недорогие, поэтому их чаще всего выбирают для обустройства обсадной колонны скважины

Опыт показывает, что бурение скважины своими руками вполне возможно, хоть и достаточно трудозатратно. К делу следует отнестись со всей ответственностью: грамотно подобрать способ бурения, выбрать необходимые материалы, изучить инструкции и после этого приступить к работе. Результатом потраченных усилий станет чистая вода из собственной скважины на участке.

Фильтр

Скважинный фильтр – основное устройство, обеспечивающее качество воды из нее. И вместе с тем – наиболее подверженный износу ее узел, поэтому к выбору скважинного фильтра нужно отнестись со всей ответственностью.

Артезианскую воду забирают без фильтрации. Для скважины на известняк чаще всего достаточно простого решетчатого фильтра в виде перфорации на нижнем колене обсадки; она же послужит основой фильтра скважины на песок. Требования к перфорации таковы:

Диаметр отверстий – 15-20 мм, до 30 мм смотря по грунту

Скважность фильтра (отношение общей площади отверстий к площади занимаемой ими поверхности) – 0,25-0,30, для чего расстояние между центрами отверстий берут в 2-3 раза больше их диаметра. Расположение отверстий – поперечными рядами в шахматном порядке

Общая площадь всех отверстий – не менее площади поперечного сечения просвета обсадной трубы.

Устройство фильтров скважин на песок

Для скважины на песок необходима еще, во-первых, гравийная засыпка; в данном случае именно она обеспечивает долговременное качество воды, как и в колодце. Ввиду этого в продаже имеются скважинные фильтры со слоем гравия, включенным в состав конструкции. Худа от них не бывает, но ствол скважины нужен большего диаметра, что затрудняет проходку, и без внешней засыпки скважина все равно быстро заиливается.

Далее, если следовать току воды, идет та же перфорированная труба, но теперь она будет несущим элементом, воспринимающим давление породы. Чтобы песок, который гравий плохо задерживает, не испортил весь водоводный тракт, нужен еще песочный фильтр. Он может быть внешним или наружным (слева на рис.) либо внутренним (справа там же). У внешних фильтров преимуществ три: минимальные диаметр и заиливание скважины и глубина установки насоса. Но они легко повреждаются при монтаже обсадки, неремонтопригодны и дороги, т.к. вследствие последнего обстоятельства должны выполняться из очень качественных материалов: сплавы на сетку и проволоку наружных скважинных фильтров стоят дороже серебра.

При установке насоса в скважину с внутренним фильтром ее дном считается его верхний обрез, поэтому объем однократного отбора воды серьезно снижается. Болезнь всех внутренних фильтров – усиленное заиливание скважины из-за просачивания воды в зазор между фильтром и обсадной трубой. Также вследствие этого срок службы фильтра сокращается, а износ насоса усиливается, т.к. в него попадает песок. Нередко поэтому насос помещают в отдельную трубу, насаженную на выход фильтра, что опять-таки требует увеличения диаметра скважины.

Самодельный песочный фильтр

Оптимальный вариант – присоединение насоса непосредственно к выходному патрубку фильтра, тогда и заиливание, и запесочивание прекращаются. Но для этого нужен центробежный насос с заборным патрубком на днище, что намного его усложняет и удорожает, а напор вибрационных часто оказывается мал для скважин на песок.

Фильтрующие элементы песочных фильтров иногда делают самостоятельно из ПВХ труб, нержавеющих пружин и полимерной сетки, см. рис. слева, но фильтруют они плохо и служат недолго. Лучше взять хороший покупной фильтр, уж больно тяжелы условия его работы, а вынуть его, как говорится, целое дело. В таком случае возможны в основном 3 варианта, см. рис:

Современные скважинные фильтры

1. Полимерный наборно-кольцевой фильтр. Дешевле прочих, но служит меньше и склонен к заиливанию, зато ремонтопригоден: можно поднять и перебрать, заменив плохие кольца. Требует увеличенного диаметра скважины;
2. Трубчато-проволочный с обмоткой из профилированной проволоки. Немного дороже полимерного, но служит долго и не заиливается. Для ремонта не нужна переборка, достаточно промыть наверху. Был бы оптимальным, если бы не одно «но»: неоднократно отмечены случаи жульничества и производителей, и торговцев, и буровиков – как полностью нержавеющие подаются фильтры, в которых продольные стержни сделаны из обычной оцинкованной проволоки. Проверить, не разломав фильтр, невозможно, но в воде вскоре появляются вредные примеси, а затем стержни полностью ржавеют, обмотка сползает, и весь фильтр приходится менять.
3. Безопорные сварные фильтры, проволочные и щелевые. Были бы идеальными (последние выдерживают и осадку в ствол снаружи на трубе), если бы не цена: делаются из той самой профилированной нержавеющей проволоки, что стоит примерно как серебро.

Как изготовить самодельный бур для земли с двигателем

Если вас интересует бормашина, которая осуществляет работу в автоматическом режиме с минимальными усилиями человека, то существует несколько идей, например из бензопилы. В этом случае следует сделать все правильно, чтобы не повредить себя.

Прежде всего делается расчет мощности двигателя. Мотор на бензопиле имеет большое количество оборотов. Если бур будет вращаться с такой скоростью, то управлять такой машиной крайне сложно. Более того, оказывается серьезная нагрузка на мотор.

Совет! Оптимальным будет выбор в пользу бензопилы «Урал» и «Дружба». Их моторы имеют низкие обороты, но они достаточно мощные.

Узнать обо всех подробностях этой разработки, вы можете, посмотрев подготовленное видео. Здесь рассказывается во всех подробностях о том, как сделать мотобур на основе бензопилы:

Плюс ко всему есть умельцы, которые используют мотор перфоратора при бурении небольших скважин

В этом случае важно сделать правильную насадку и рассчитать размер буровой установки. Вот здесь также можете посмотреть подробности этого чудотворения:

Расчет в Excel развертки витка шнека.

Рассмотрим виток шнека.

Длина наружной винтовой линии витка шнека по теореме Пифагора:

L=((π*D)2+t2)0,5 (1)

Аналогично длина внутренней винтовой линии витка шнека:

l=((π*d)2+t2)0,5 (2)

Высота витка шнека:

a=(D— d)/2 (3)

Перейдем к рассмотрению развертки витка шнека.

Три следующих формулы отражают зависимости между пространственным витком и плоской разверткой. (Углы в расчетах – в радианах!)

Длина наружной дуги заготовки должна быть равна длине наружной винтовой линии витка:

L=α*D/2 (4)

Длина внутренней дуги заготовки должна быть равна длине внутренней винтовой линии витка шнека:

l=α*d0/2 (5)

Ширина кольцевого сектора заготовки должна быть равна высоте витка шнека:

a=(D— d)/2 (6)

Вычтем уравнение (5) из выражения (4), заменим часть выражения зависимостью (6) и выразим угол кольцевого тела развертки:

L— l=α *(D— d)/2=α *a

α=(L— l)/a (7)

Зная угол α из выражений (4) и (5) находим диаметры развертки:

D=2*Lα (8)

d=2*lα (9)

Угол выреза в развертке:

β=2*π— α (10)

Размер вырезов по наружному и внутреннему диаметрам развертки:

B= D0*sin (β/2) (11)

b= d*sin(β/2) (12)

В заключение для справки вычислим массу заготовки витка шнека:

G=s*(π/4)*(D2— d2)/(2*π)*α*ρ (13)

На размещенном ниже скриншоте показан пример расчета в Excel, реализующего рассмотренный несложный алгоритм.

Бур для ударно-канатного бурения своими руками

Пробурить скважину на участке можно не только вращением бура, но и ударно-канатным методом. Для этого вида работ нужна специальная установка, которую тоже можно сделать самостоятельно из подручных материалов.

Имея такое оборудование все работы можно выполнить вообще без помощников, поэтому рассмотрим и процесс изготовления ударного бура.

Для бурения скважины ударно-канатным способом нужно не так уж много: устойчивая рама-тренога, сам ударный бур, прочный трос и лебедка

Чтобы понять, что и как мы будем мастерить, рассмотрим в общих чертах суть ударно-канатных работ.

С большой высоты в намеченное с помощью лопаты или шнека место будущей точки водозабора сбрасывается труба-снаряд – желонка для скважины. Вверху к буру приваривается проушина для троса.

Сбоку в верхней части вырезается отверстие для извлечения пробуренной породы.

• Желонка – буровой инструмент, для изготовления которого нужна труба диаметром от 80 до 160 мм. Удобная для самостоятельного бурения длина 1,2 – 1,5 м.
• Внизу желонки устраивают клапан, который перемещается при проталкивании грунта в полость. Захватив пробуренную породу, клапан закрывает отверстие.
• В вершине желонки устраивают приспособление для подсоединения снаряда к тросу. Он необходим для извлечения бура из скважины.
• Для выгрузки удерживаемой клапаном породы в трубе вырезают окно. Извлеченную из скважины желонку переворачивают и освобождают от грунта.

Нижняя кромка затачивается или оснащается зубьями, оптимизирующими рыхление грунта. На 5 – 7 см выше условного дна внутри трубы устраивают шариковый или лепестковый клапан для захвата и удерживания разрыхленной породы.

Несвязные частицы грунта задерживается внутри желонки благодаря клапану, расположенному внизу корпуса. У шнека, колокола, стакана нет таких преимуществ.

Редко для бурения скважины используется только один снаряд. Чаще всего они применяются в комплексе: глинистые породы бурят шнеками или стаканами, рыхлые и водонасыщенные проходят желонкой

Наполненную желонку извлекают из ствола с помощью лебедки, переворачивают вниз отверстием и очищают ударами тяжелого молотка.

Затем процесс ударно-канатного бурения возобновляется и повторяется, пока на месте падения бура не образуется скважина той глубины, которую и планировалось получить.

Не обязательно покупать готовую установку – можно самостоятельно изготовить желонку для бурения и чистки.

Если сделать такой ударный бур достаточно тяжелым, то этим днищем он будет резать грунт, словно масло, и не позволит ему высыпаться из своей полости обратно

Создавать один бур в этом случае бессмысленно, поэтому расскажем, как соорудить всю буровую установку вместе со снарядом.

• Выбираем место, где по нашим расчетам и предположениям должна располагаться скважина. Намечаем его, сделав с помощью обычной лопаты небольшое углубление.
• Устанавливаем над ямкой треногу высотой 2-3 метра. Вершину треноги оснащаем хорошо закрепленным блоком для каната. Понадобится ещё и лебедка, которую прикрепляем к опорам. Хорошо, если имеется электрическая лебедка, но ручная тоже подойдет.
• Подготавливаем сам ударный бур. Для этой цели нам будет нужна толстостенная труба, диаметр которой соответствует размеру шахты будущей скважины.

Для изготовления бура берем полоску толстого металла и привариваем её к верхней оконечности трубы, расположив её перпендикулярно продольной оси снаряда.

По осевой линии нашей трубы в приваренной металлической полоске высверливаем отверстие, соответствующее толщине каната, на котором будет закреплен снаряд.

Нижний торец трубы тоже нуждается в обработке: можно сделать на нем зубчатую или кольцевую заточку. Если имеется муфельная печь, можно закалить в ней бур после процедуры заточки.

Бур для ударно-канатного бурения не так-то легко очистить от набившегося в него грунта. Чтобы ускорить эту рутинную операцию, можно сделать не окошко-отверстие, а вертикальную прорезь, проходящую почти через 2/3 в верху трубы.

Колокол – часть ударного бура. Он легко очищается от грунта и может быть заменен, например, на долото, если в процессе бурения скважины попадётся камень

Так вот, если её мощность все же позволяет, снаряд можно утяжелить, разместив в верхней части трубы съёмные металлические грузы.
