Разновидности бронированного кабеля

Конструкция

Силовой кабель АВБбШв, расшифровка которого приведена далее, в основе тела имеет электрический проводник из алюминия. При сечении до 10 мм2 для него характерно однопроволочное строение (1 жила, «ож»), свыше 16 мм2 – сплетение 2-х и более ниток. В конструкции кабеля для удобства скрутки может участвовать дополнительная нулевая жила, она может иметь более мягкое сечение и всегда окрашена в голубой цвет, а заземляющая – в желто-зеленый. Остальные нитки также имеют различный окрас для удобства их различения и подключения при монтаже.

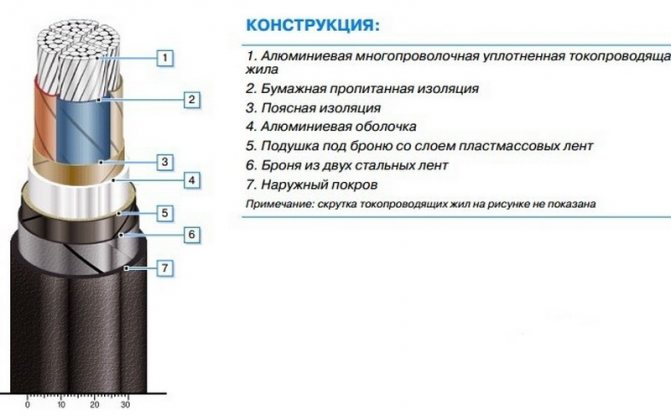

Строение кабеля:

1 – алюминиевая проводящая жила круглого или секторного сечения;

2 – изоляционная оболочка из окрашенного/цветного ПВХ;

3 – броня, состоящая из 2-х слоев стальной или оцинкованной ленты;

4 – термостойкий пластикат ПВХ (полиэтилентерефталатная пленка);

5 – внешняя оболочка из пластика ПВХ.

При сечении свыше 6 мм2 бронированные усилительные ленты покрывают битумом или другим полимером, дополнительно изолирующим кабель и придающим ему упругости и пластичности. АВБбШв расшифровка содержит в себе все перечисленные конструктивные элементы.

Конструкция

Основным конструктивным элементом являются токопроводящие медные жилы, изготовленные в одно- или многопроволочном варианте в форме круга или сектора. Следовательно, диаметр кабеля зависит от количества жил. Они заключаются в изоляцию из ПВХ-пластиката. От этого показателя и от разновидности брони, зависит и масса единицы изделия.

В многожильных кабелях изоляция каждой жилы должна отличаться или собственным цветом, или нанесенными цифрами в виде маркировки, начиная с нулевой отметки. На изоляцию проводников земли наносится окраска желто-зеленого цвета, а нулевые окрашиваются в светло-синие или голубые оттенки. При цифровой маркировке заземляющая жила соответствует цифре «0».

При наличии круглой формы изолированных жил, они скручиваются в определенном направлении. Это направление может изменяться в кабелях, рассчитанных на напряжение до 1 кВ. Сверху такая скрутка обматывается специальной пленкой, ленты которой должны перекрывать друг друга. Кабели могут изготавливаться и без использования ленты, если жилы смогут сохранить свою подвижность, а оболочка будет отделяться от изоляции свободно, без нарушений и повреждений.

В данном случае броней выступает специальное покрытие «БбШв», определенное ГОСТом 7006. В его состав входят две ленты из оцинкованной стали, покрытые сверху шлангом из ПВХ-пластиката, обеспечивающего защиту и обладающего повышенной устойчивостью к горению.

Преимущества использования бронированного кабеля

Бронированный кабель имеет несколько преимуществ перед обычными кабелями.

• Улучшенная механическая прочность: благодаря бронированию кабель становится более устойчивым к механическим повреждениям, что позволяет ему легко выдерживать воздействия внешних факторов, таких как давление, удары и т.п.
• Защита от электромагнитных помех: бронированный кабель позволяет защитить сигнал от влияния электромагнитных помех, обеспечивая качественный прием данных без шумов и помех.
• Высокие показатели безопасности: благодаря заземленному металлическому слою бронированный кабель обеспечивает дополнительную защиту от перегрузок, перенапряжений и коротких замыканий, что делает его более безопасным в использовании.

Использование бронированного кабеля позволяет повысить надежность коммуникаций, снизить риск повреждения оборудования и повысить эффективность работы системы в целом.

Основные параметры

Кабель АВВГ

Технические характеристики определяют возможность подключения определенных источников питания и нагрузок, приемлемые условия эксплуатации:

• номинальное напряжение вббшв – 660 В (1 кВ);
• частота – 50 Гц;
• минимальный радиус в месте поворота трассы – 7,5 (10) диаметров по внешней поверхности для многожильного или цельного проводника, соответственно;
• рабочий температурный диапазон – от -50°C до +50°C;
• максимальная относительная влажность – не более 98% (для +35°C);
• усилия (на растяжение), которые разрешено применять при монтаже, – до 50 Н на мм кв.;
• температура при прокладке, когда рабочие операции выполняются без подогрева, – не ниже -15°C;
• нормированная длина одного отрезка кабельной продукции на барабане – 200-450 м.

Предельные температурные показатели в отдельных режимах (°C):

• длительный нагрев – 70;
• перегрузка – 90;
• КЗ – 160;
• предотвращение горения при возникновении КЗ – 350.

При удовлетворении продукции ГОСТу производитель контролирует соответствие внешней оболочки (шланга из ПВХ) следующим критериям:

• увеличение длины без разрыва – до 150%;
• сохранение целостности при усилии – до 12,5 Н/ мм.

Диаметр и вес кабельной продукции (напряжение 660 В)

К сведению. Данные по другим товарным позициям (вес в кг на метр, дополнительные сведения) можно получить на официальном сайте производителя.

Бронированные медные кабели с плоской стальной оболочкой

Бронированные медные кабели с плоской стальной оболочкой представляют собой один из типов бронированных кабелей, используемых для передачи электроэнергии и сигналов. Они отличаются от других типов бронированных кабелей своей конструкцией и применением.

Особенности бронированных медных кабелей с плоской стальной оболочкой:

• Конструкция бронированных медных кабелей с плоской стальной оболочкой включает в себя медное проводниковое сечение, слой изоляции, сердечник из стали и плоскую стальную оболочку.
• Плоская стальная оболочка обеспечивает надежную защиту проводников от воздействия внешних факторов, таких как физические повреждения, коррозия и электромагнитные помехи.
• Бронированные медные кабели с плоской стальной оболочкой обладают повышенной механической прочностью и устойчивостью к изгибам, что позволяет использовать их в условиях сильного механического воздействия.
• Эти кабели применяются в различных отраслях, включая энергетику, промышленность, строительство и транспорт. Они используются для прокладки подземных линий электропередачи, транспортировки сигналов в системах автоматизации и мониторинга, а также для создания надежных электрических соединений.

Преимущества бронированных медных кабелей с плоской стальной оболочкой:

1. Высокая надежность: благодаря прочной стальной оболочке, эти кабели обладают повышенной защитной функцией, что позволяет избежать повреждений проводников в условиях эксплуатации.
2. Устойчивость к воздействию окружающей среды: стальная оболочка предотвращает проникновение влаги, грязи и других внешних веществ, что обеспечивает бесперебойную работу кабелей даже в агрессивных условиях.
3. Высокая электромагнитная совместимость: за счет стальной оболочки, бронированные медные кабели обладают улучшенными электромагнитными свойствами, что способствует уменьшению электромагнитных помех и повышению качества сигналов в кабельных системах.
4. Простота монтажа: плоская стальная оболочка облегчает процесс укладки и закрепления кабеля, что ускоряет время установки и снижает трудозатраты.

Бронированные медные кабели с плоской стальной оболочкой являются надежным и эффективным решением для передачи электроэнергии и сигналов в различных отраслях. Их особенности и преимущества делают их популярным выбором при строительстве и обновлении кабельных систем.

Покупка

Купить кабель ВБбШвнг можно выгодно в любой точке России за счет оптимальных условий доставки. Выбрать кабельно-проводниковую продукцию можно из наименований, находящихся на складе, или сделать у нас заказ, и мы свяжемся напрямую с производителем. Это обеспечит низкую стоимость и быструю доставку необходимого товара. Оформить заявку на приобретение можно на сайте или по электронной почте, это потребует минимум времени. Мы гарантируем высокое качество реализуемой продукции, что подтверждается сертификатами и паспортами, высылаемыми вместе с заказом.

Цена кабеля зависит от количества необходимого товара, способа доставки, действующих акций и ряда других факторов. Для постоянных и оптовых покупателей мы готовы предоставить скидку.

Особенности монтажа кабеля

Прокладыванию ВБбШв должно предшествовать составление схемы с учетом генерального плана местности, чтобы исключить встречу с каким-либо инженерным сооружением или пересечение с другой кабельной линией. Во время монтажа необходимо соблюдать определенные правила, которые обеспечат длительную и безопасную эксплуатацию кабеля:

1. При укладывании в земле, глубина должна составлять не менее 0,75-1,0 м. На дне траншеи создается подушка из песка или специального волокна, не поддающегося горению
2. В случае наличия в траншее неровностей с острыми краями (горная порода, стекло, промышленный мусор, прочее), ее основание заливается бетоном либо накрывается железобетонными поддонами
3. Кабельная трасса укладывается без натяжения
4. При прокладке в одной траншее нескольких электролиний, расстояние между ними выдерживается 10-15 см
5. Обязательным условием является заземление изделия
6. В местах, где проводник проходит под проезжей частью дороги, его помещают в металлическую или асбестоцементную трубу во избежание компрессионных воздействий
7. Сверху снова насыпается слой песка до 20 см
8. Для предупреждения повреждения линии используется лента защитная сигнальная, которая пришла на смену традиционному глиняному кирпичу
9. После засыпки грунтом, необходимо провести его утрамбовку
10. При выводе на поверхность и коммутации с воздушной ЛЭП, используется концевая муфта, обеспечивающая хороший контакт и защиту места стыковки.

Данные правила должны соблюдаться не только при монтаже протяженных силовых трасс, но и при подземной подводке коротких ответвлений к различным объектам.

Разновидности бронированного кабеля

С тех пор как было открыто электричество и построен первый генератор, человечество использует для транспортировки электроэнергии различные виды кабельной продукции. Других технологий для передачи на расстояние электрического тока просто не существует. Кабель или привод — это единственные электротехнические изделия, с помощью которых можно создавать сети электрификации. Эта продукция выпускается в огромном ассортименте. Для решения какой-нибудь определенной задачи необходимо изделие соответствующей марки. Если электрическую сеть необходимо защитить от механических повреждений, то следует использовать бронированный кабель!

Силовой бронированный кабель — это специализированная электротехническая продукция, токоведущие жилы которой надежно защищены от механических повреждений специальной дополнительной оболочкой из металла или другого прочного материала. Ассортиментный ряд таких изделий разнообразен и каждая марка имеет свои конструктивные и технические особенности. Бронированный кабель в основном предназначен для прокладки подземных линий электропередач, но может быть использован и для монтажа на открытом пространстве, где необходима защита от случайных повреждений.

В этой статье, мы рассмотрим конструкцию, классификацию, сферы применения и особенности монтажа бронированных кабелей. Рынок электротехнической продукции, в настоящее время, может предложить потребителю разнообразные марки такой продукции, различающиеся между собой как конструкцией и маркировкой, так и техническими характеристиками. Поэтому для того чтобы сделать правильный выбор, вам необходимо разобраться во всем этом разнообразии этих изделий. Знакомство с силовым бронированным кабелем мы начнем с описания его конструкции и особенностей всех составных частей.

Область применения

Бронированные кабели применяют для прокладки линии в туннелях, шахтах, траншеях. Их укладывают в землю без использования труб ПНД или защиты других типов. Но стоит отметить, что такая защита никогда лишней не бывает. Слой брони защищает от движений грунта и других вредных факторов.

Интересно:

Броня предназначена не только для защиты от повреждения лопатой или другим инструментом, но и для защиты от зубов грызунов.

Прокладка на поверхности возможна, при условии минимальных механических нагрузок и напряжений. Т.е. он должен быть зафиксирован и вероятность его растяжений и воздействия должна быть минимизирована. В быту такой кабель применяют для ввода электроэнергии в дом, или чтобы подключить гараж, летнюю кухню, флигель, сарай и другие постройки к электроэнергии. В таком случае прокладывают опять же — в грунте.

Правила при прокладке ВБбШв

При прокладке изделия ВБбШв нужно следовать определённым указаниям:

• сечение провода должно быть равным нагрузке на электрическую сеть;
• при проводке группы проводов в одной магистрали, их нужно прокладывать через равное расстояние не меньше 150 мм;
• расстояние от провода до канализационных стоков должно быть не меньше 650 мм;
• расстояние от провода до газовых труб должна быть не менее 1000 мм;
• изделия типа ВБбШв необходимо прокладывать на 600 мм и более в глубину от уровня грунта.

Схема прокладки кабеля типа ВБбШв строится на основе данных о том, в какой местности необходимо провести работы. Если провод будет проходить на удаленном от тротуаров и асфальтов участке, в земле, то тогда не нужны подготовительные мероприятия.

Вам это будет интересно Описание кабеля ПВС

Находящийся в траншее провод засыпается изначально песком, а потом мелкой почвой (слой в 25 см), и опять песком (примерно на 20 см). На земле ставят сигнальную ленту, выполняют присыпку и уплотняют грунт.

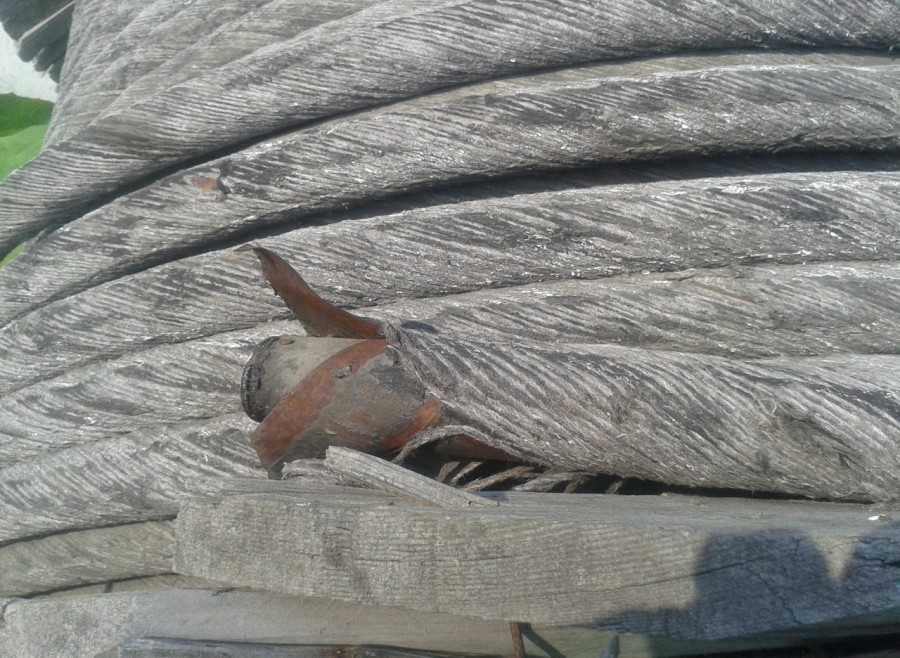

Кабельные барабаны для хранения

ВБбШв

ВБбШв – прочный и надежный силовой кабель, бронированный. Данная аббревиатура на сегодняшний день неактуальна и считается устаревшей. После ввода нового ГОСТа в 2011 году его название было изменено на ВБШв. Этот момент не повлиял на саму конструкцию и ее технические показатели. Все характеристики были сохранены и по текущий момент времени остаются прежними.

Расшифровка маркировки ВБШв:

• Как и любая другая аббревиатура, ВБШв имеет свою расшифровку.
• В – наличие изоляционного покрытия из специального пластика поливинилхлоридного.
• Б – наличие бронированного покрытия, которое обеспечено посредством специальных лент из стали оцинкованной.
• Шв – наличие специального пластикового покрытия.

Стоимость ВБбШв имеет прямую зависимость от цены материалов, из которых продукт был изготовлен. Цены на продукцию указаны в прайс-листе, размещенном на сайте компании. мы предоставляем гибкую скидочную систему. Подробную информацию относительно окончательной стоимости кабеля данной марки следует уточнять у сотрудника компании.

Купить спецпродукцию можно двумя способами – за наличные деньги и путем перечисления со счета на счет. Ассортимент, который есть на складе, отгружается на протяжении одного рабочего дня после зачисления денежных средств. Сроки доставки заказных моделей нужно уточнять у наших сотрудников.

Технические характеристики кабеля ВБбШв:

• Температурный режим, при котором допускается возможность эксплуатировать кабель, составляет от минус сорока девяти до плюс сорока девяти градусов Цельсия.
• Допустимые показатели влажности – не выше девяноста семи процентов.
• Температура, при которой допускаются монтажные работы без подогрева, не должна опускаться ниже, чем минус четырнадцать.
• Допустимые усилия тяжения во время прокладки – не больше 50 Н/мм2.
• Эксплуатационный срок продукта – до тридцати лет от момента его производства.

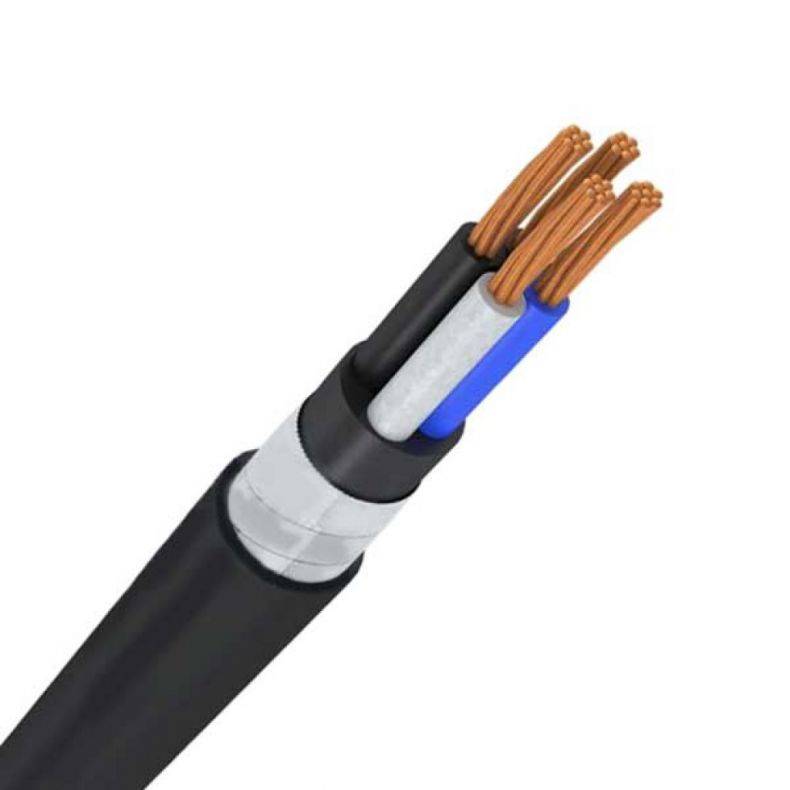

Конструкция кабеля ВББШВ:

Кабель бронированный рассматриваемой марки характеризуется стандартным строением. В его состав входит несколько элементов.

• Жила – изготовлена из высококачественной меди. Может быть одно- и многопроволочной. Согласно ГОСТа относится к первому или второму классу.
• Изоляционное покрытие – традиционное, пластиковое.
• Покрытие внутреннее – пластиковое, поливинилхлоридное.
• Наружное покрытие – пластиковое, поливинлхлоридное.
• Бронировочное покрытие обеспечивается при помощи специальных лент, сделанных из высококачественной стали.

Применение кабеля ВБбШв:

Предназначение этого вида продукта не отличается от других аналогичных продуктов. ВБбШв необходим, чтобы обеспечить распределение электричества в оборудовании стационарного назначения разного типа при частоте шестьдесят Герц и напряжении до тысячи Вт. В случае осуществления групповой прокладки в обязательном порядке должны применяться огнезащитные средства.

— прайс-лист, актуальные цены, купить из наличия на складе и под заказ, доставка по РФ

Виды бронированных кабелей

Бронированные провода делятся по:

• Мощности (например, установка, накладные расходы) — для эксплуатации и распределения энергии, управления;
• Сфере использования (например, Интернет, телевидение, компьютер) — для обработки информации в виде электрического соединения;
• Месту применения — для изготовления элементов электрических машин и устройств;
• Специальному назначению, например, они могут быть автомобильные, сварочные, крановые, для оборудования.

Среди установочных силовых кабелей можно увидеть кабели для стационарной установки или прокладки вглубь стен, а также кабели для временного или внешнего подключения.

Классификация электрических проводов:

• Энергетика – для установок до 1 кВ;
• Энергетика — для установок выше 1 кВ;
• Электрическая мощность неизолированная и изолированная для воздушных линий;
• Шинопроводы (шинные кабели).

По видам проводов:

• Одно- и многоядерные;
• Алюминиевые и медные жилы;
• Экранированные;
• Усиленные;
• Одиночные, парные, состоящие из четырех жил.

Применение изделия в быту

Ввиду высокой цены, а также особенностей конструкции (значительный радиус изгиба), ВБбШв практически не используется для устройства внутренней электропроводки в доме. Однако это не значит, что он не нашел своего применения в бытовых целях. С помощью бронированной кабельной продукции можно:

• устроить подвод электроэнергии к дому;
• оформить подачу электричества к надворным постройкам без установки столбов и монтажа изолированных спусков через крышу или чердак;
• обустроить ландшафтный дизайн на приусадебном участке (скрытое подключение тротуарных светильников, насосов, фонтанов, прочих объектов дворового интерьера).

Кабель ВБбШв используют в системах подсветки при создании ландшафтных интерьеров

Известные производители ВБбШв

Кабельно-проводниковая продукция производится десятками заводов по всей территории страны. Среди наиболее популярных производителей можно отметить:

1. ОАО Кольчугинский завод «Электрокабель» — выпускает большинство видов кабелей и проводов. Осуществляет свою деятельность более 75 лет. Все товары сертифицированы. На предприятии имеется собственная лаборатория по контролю качества
2. ЗАО «Уралкабель», г.Екатеринбург – производит около 180 позиций кабельных изделий, среди которых ВБбШв. Продукция завода соответствует ГОСТ, что подтверждается сопроводительными документами. Поставки товара осуществляются по всем регионам России и в страны СНГ
3. ЗАО кабельный завод «Кавказкабель ТМ» — на кабельном рынке более 50 лет. Выпускает около 6 тыс. марок и типоразмеров кабелей и проводов. Предприятие имеет государственную лицензию на производство изделий с обозначением «нг – LS», необходимых на пожароопасных объектах
4. Компания «Севкабель», г.Санкт-Петербург – один из крупнейших кабельных заводов страны, на котором изготавливается 25 000 маркоразмеров. Партнерами и клиентами являются известные компании из разных промышленных отраслей.
5. ОАО «Псковский кабельный завод» — многократно награждался дипломами Российской энергетики и электротехники. Предприятие экспортирует свою продукцию в страны Европы и Средней Азии.

Сферы применения, особенности прокладки

Бронированный кабель имеет широкую область использования. Продукт применяют при подключении электрооборудования в бытовых или промышленных условиях. Часто может использоваться для стационарной прокладки. В отдельных случаях применяется при подключении подвижных агрегатов, оборудования, установок.

Бронированный кабель сохраняет эксплуатационный свойства в температурных режимах от -50°C до +50°C. Предельный показатель длительного нагрева жил составляет +90°C. При коротких замыканиях выдерживает температуру свыше +250°C.

Прокладывается силовой кабель без лишних затрат на дополнительные защитные элементы. Отсутствует необходимость применять короба или лотки. Продукт обладает высоким порогом по максимальному изгибу жил. Эксплуатационный срок измеряется 30 годами и более.

Для успешного и надежного монтажа учитывают место и условия прокладки. Укладывание в земляных траншеях осуществляется без ограничений. Монтаж в колодцах или тоннелях возможен при допустимой влажности 98% и температуре +35°C. В холодное время года бронированный кабель может прокладываться при температурных показателях не ниже -15°C.

Земляные траншеи оборудуются подушкой из песка и гравия. Так обеспечивается дополнительная защита кабельной линии. Прокладка и эксплуатация не должны допускать деформации брони. Растягивающие нагрузки сводятся к минимуму.

Гофрированные трубы для прокладки кабеля в земле

Особое внимание стоит уделить гофротрубам для проводки электролиний в почве. Такие изделия могут быть двух видов:

• неармированными;
• армированными.

Гофрированные трубы — наиболее оптимальный вариант для прокладки электрокабелей подземным способом

Армированные гофротрубы отличаются повышенными показателями прочности. Прочность достигается благодаря специальной стальной проволоке, которой оснащаются армированные модели на стадии производства.

На сегодняшний день всё большую популярность завоёвывают двустенные гофротрубы. Такое изделие включает в себя следующие конструктивные элементы: гофрированная внешняя оболочка, состоящая из ПНД и гладкая внутренняя оболочка из полиэтилена высокого давления (ПВД). Отличительной чертой такой трубы считается высокий коэффициент кольцевой жёсткости. Благодаря этому такие модели способны выдерживать большие нагрузки. Кроме этого, монтаж кабеля в трубу производится без каких-либо сложностей, так как гладкая внутренняя стенка из ПВД упрощает процесс.

Небольшой вес трубы также способствует её прокладке, а высокие показатели термоустойчивости позволяют эксплуатировать двустенные гофротрубы в разных климатических поясах. Кроме этого, к положительным качествам двустенных моделей можно отнести: устойчивость к губительному воздействию коррозии, резистентность к ультрафиолетовым лучам и эксплуатационный срок, который может достигать 50 лет (в некоторых случаях и больше).

Маркировка

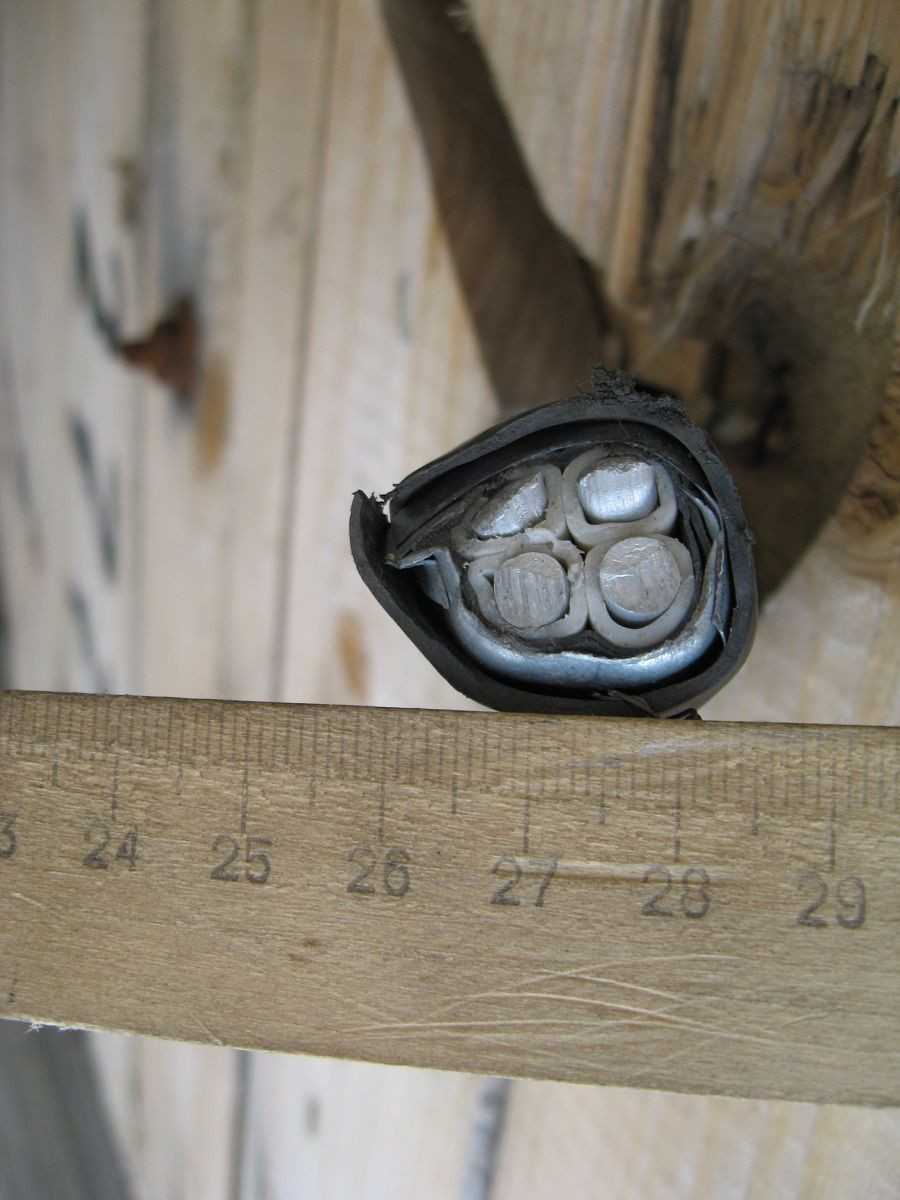

Кабель бронированный с алюминиевыми жилами имеет определенную маркировку, которая позволяет определить его основные характеристики и предназначение

Важно уметь расшифровывать эту маркировку для правильного выбора и применения кабеля

Обычно маркировка начинается с указания типа кабеля, например «КБА». Затем следует цифра, обозначающая номинальное напряжение вольт. Далее указывается количество жил и их сечение в квадратных миллиметрах. Например, «КБА 0,66/4».

Кроме того, в маркировке может присутствовать указание на присутствие или отсутствие суперэкрана, наличие алюминиевой фольги, тип бронирования и другие характеристики.

Маркировка также может содержать информацию о соответствии кабеля определенным стандартам, например «ГОСТ», «ТУ» или «IEC». Это позволяет убедиться в качестве и надежности кабеля.

При выборе кабеля с бронированными алюминиевыми жилами следует обращать внимание на маркировку, так как она является ключевой информацией о его характеристиках. Обращайтесь к производителю или квалифицированным специалистам, если у вас возникнут вопросы или сомнения

Особенности маркировки

Любой силовой кабель – это макро конструкция, состоящая из следующих основных компонентов:

1. Токопроводящая жила. Это медный либо алюминиевый провод, имеющий круглое или секторное сечение. При этом совсем не обязательно они должны быть цельными – часто используются наборные жилы из большого количества проводков мелкого сечения. Такой подход позволяет снизить возникающие поверхностные токи Фуко, вызывающие местный перегрев провода. Секторный вариант используется при наличии двух и более жил в кабеле. Он позволяет лучше заполнить внутренний объем кабеля, и при одинаковом внешнем диаметре получить большее сечение/мощность в сравнении с круглыми жилами. Естественно это отразится на весе. Это наглядно продемонстрировано на следующей иллюстрации:
2. Изоляция жил. Полимерный материал, предотвращающий прямой контакт жил между собой и с внешним пространством,
3. Дополнительна оболочка. Слой полимерного или металлизированного материала, покрывающий изолированные жилы и выполняющий специфические функции,
4. Внешняя оболочка. Это наружный слой кабеля, используемый для защиты внутренних компонентов и их компактного размещения. В зависимости от материала, требований производителя и потребителя, также способен выполнять разные дополнительные функции.

На этом принципе и строится маркировка любых силовых кабелей. То есть, базовое обозначение должно состоять из трех-четырех групп символов, а все остальные будут указывать на дополнительные свойства или функции. Рассмотрим эту схему на примере упомянутых выше марок кабельной продукции.

Какие кабели можно прокладывать под землей

В траншее кабель защищен от перепадов температуры, солнечной радиации, дождевой влаги, сильного ветра, обледенения. Но здесь есть свои поражающие факторы:

• подвижки грунта;
• грызуны;
• вероятность повреждения при земляных работах.

Отсюда следует, что проводник должен иметь увеличенную механическую прочность.

Поэтому для прокладки в земле используют:

• бронированные кабели, имеющие в своей конструкции металлическую ленту или проволоку;
• простые АВВГ и ВВГ в трубе или гофре.

Первый вариант считается предпочтительным.

СНиП 3.05.06-86 и ГОСТ 16442-80 допускают укладку простого ВВГ или АВВГ без защиты, если:

• коррозионная активность почвы является низкой или средней;
• отсутствует нагрузка на растяжение;
• участок проложен горизонтально;
• грунт неболотистый, ненасыпной и непучинистый.

Нельзя использовать для подземной прокладки провод СИП, даже в трубе.

Характеристики кабелей

Свойства проводника описывают следующие параметры:

• материал жил – алюминиевые или медные;
• их число и сечение;
• их тип – монолитные или многопроволочные;
• материал и класс горючести изоляции и оболочки;
• номинальное напряжение;
• максимально допустимая длительная температура нагрева;
• то же в кратковременном режиме (при коротком замыкании);
• минимальный радиус сгиба;
• прочность на растяжение;
• стоимость погонного метра;
• конструкция: наличие брони, гидроизоляции, число слоев в оболочке и т.д.

Маркировка с расшифровкой

Основные характеристики кабеля принято обозначать буквенно-цифровым кодом. Например, об изделии марки АВВГнг-лс 3х16 можно сказать следующее:

1. А – жилы из алюминия. Если этой буквы в начале нет, значит, кабель медный (ВВГ).
2. ВВ – изоляция жил и оболочка выполнены из винила или ПВХ. Другие варианты – полиэтиленовая (П), из самозатухающего полиэтилена (Пс) и из пропитанной маслоканифольным составом бумаги (Ц впереди обозначения).
3. Г – «голый». Имеется ввиду отсутствие специальной защиты.
4. нг – негорючая изоляция. Подразумевается, что материал не поддерживает горение.
5. лс – низкое дымовыделение (от англ. low smoke).
6. 3х16 – 3 жилы сечением 16 кв. мм.

Наличие брони обозначают буквами:

• Б – из ленты;
• К – из круглой стальной проволоки (Ка – алюминиевой);
• П – из плоской.

Тип оболочки:

• Шв – виниловый шланг;
• Шп – то же из полиэтилена.

Маленькая «б» означает наличие битумной прослойки, «л» – слоя пластиковых лент под броней.

Например, для подземной прокладки часто используют кабель ВБбШв. У него медные жилы (отсутствует литера «А»), изоляция из ПВХ (В), есть броня из ленты (Б) и битумная прослойка (б), снаружи – шланг из винила (Шв).

Как защитить электрокабель?

Для защиты электрокабеля от механических повреждений или влияния агрессивной среды используют специальную бронированную оболочку. Такие силовые бронированные кабеля находят применение в различных производственных сферах, где имеется риск обрыва электролинии – в шахтах, карьерах, при прокладке тоннелей, на строительных площадках.

Для защиты кабеля его помещают в оболочку из стальных лент, покрытых антикоррозийным составом. Броня исключает повреждение провода не только от воздействия ручным инструментом (например, случайный удар лопатой или топором), зубов животных-вредителей или разрушения конструкции, на которой была зафиксирована электролиния.

Ассортимент бронированных кабелей очень велик. Разные марки предназначены для различных нагрузок, места эксплуатации, условий окружающей среды, в которой будет использоваться электролиния.

Конструкция, область применения, преимущества и недостатки бронированного кабеля

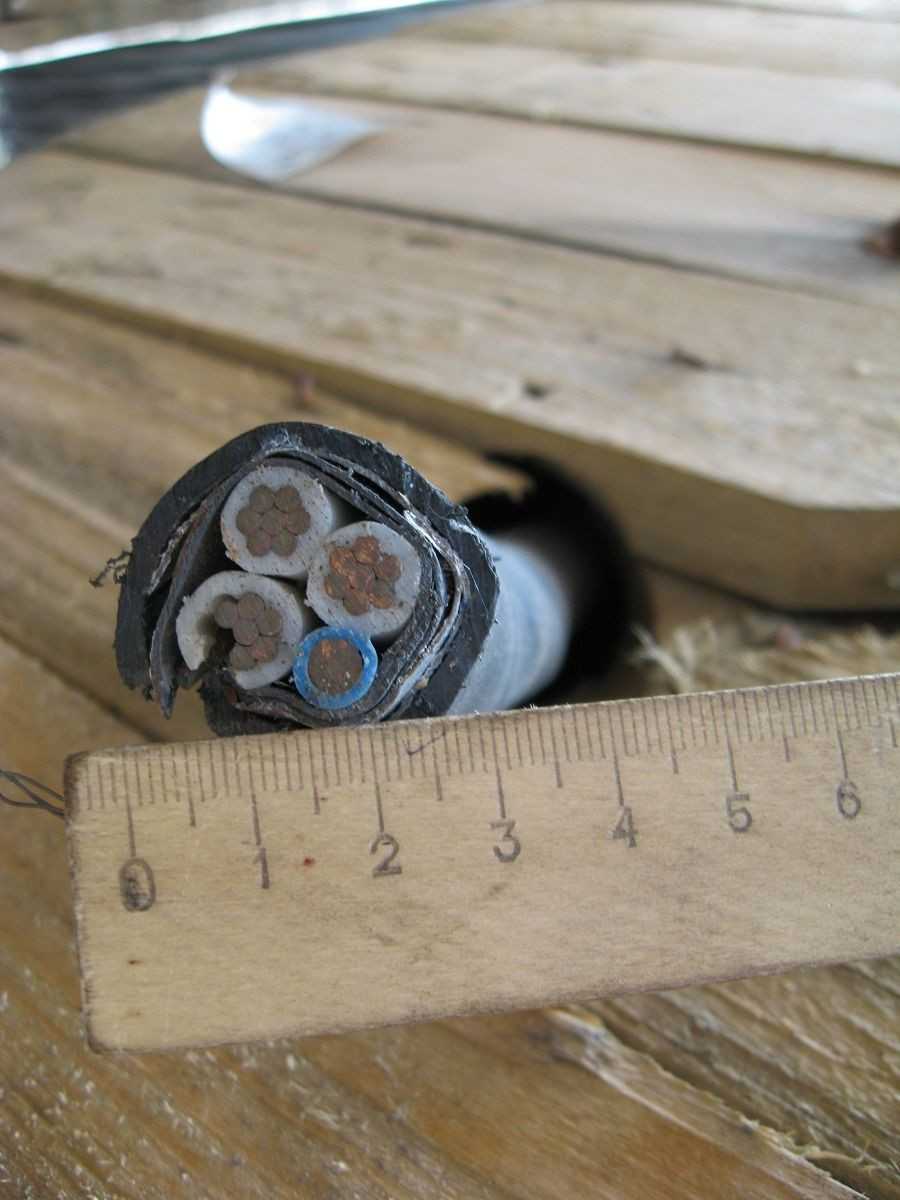

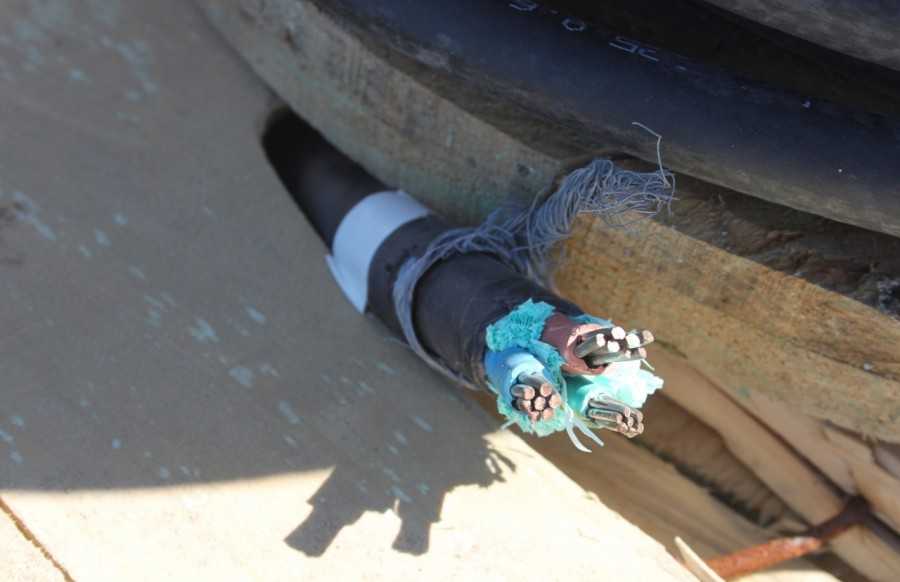

Бронированные кабели имеют следующую конструкцию (перечисление составных частей идёт из середины кабельного изделия наружу):

1. Изоляция — материал, который изолирует жилы друг от друга, а также от окружающей среды; применяются такие виды изоляции: бумажная, резиновая, из ПВХ, полиэтиленовая, другие негорючие синтетические материалы.
2. Жилы токопроводящие — металлические жилы разного сечения, количество которых может варьироваться от одной и выше; по форме жилы могут быть круглыми, секторными или сегментными, прямоугольными, плоскими; жилы изготавливаются из меди, алюминия, золота, стали, серебра, разных сверхпроводящих сплавов.
3. Заполнители — заполняют пространство между изоляцией разного уровня, обеспечивая прочность, герметичность, придавая дополнительную жесткость и механическую прочность изделия; в качестве заполнителей используется кабельная пряжа, бумага, резина, пластические материалы, полимеры, масло.
4. Экраны — специальные оплетки кабеля, использующиеся не для всех типов проводки, призванные уменьшить влияние электромагнитного, в том числе паразитного электромагнитного, излучения, на жилы этого БСК-кабеля; экраны также помогают электрическому полю, создаваемому кабелем, быть симметричным; экран делают из металлов в оболочке, полупроводящей бумаги и других материалов.
5. Оболочка кабеля — используется как преграда от проникновения влаги и механических воздействий.
6. Подушка оболочки — предохраняет защитные оболочки от повреждений со стороны металлических бронирующих лент; выполняется из битума или волокнистой кабельной пряжи.
7. Стальная броня — представляет собой переплетенные оцинкованные ленточные слои.

Дополнительное усиление металлическими лентами позволяет применять разной степени защищённые бронированные кабели как в помещениях, шахтах, туннелях, на открытом воздухе, так и для прокладки в земле, в том числе на дачных участках для предотвращения случайного попадания лопаты или другого инструмента в кабель. Основной причиной использования именно такого спецкабеля является наличие повышенной вероятности механического или химического (коррозия) его повреждения.

К преимуществам бронированных кабелей относят такие их свойства:

• влагостойкость (БСК-кабель выполняет свои функции даже в среде с повышенной влажностью);
• противостояние коррозии;
• долговечность (средний срок службы БСК составляет от тридцати до пятидесяти лет);
• высокий диапазон рабочих температур (от минус до плюс пятидесяти);
• высокая прочность, благодаря которой не потребуется тратить время и денежные средства на ремонт или замену БСК-кабеля.

БСК также имеет пару недостатков: недостаточная гибкость и эластичность, а также высокая цена на особо защищённые модели кабельной продукции.
