Как сделать бойлер косвенного нагрева своими руками: инструкция и советы по изготовлению

6 Объем бака

Важный параметр конструкции бойлера — объем бака для воды. Бытовые модели имеют емкость от 5 до 150 литров. Загородный дом позволяет без затруднений использовать довольно габаритные устройства. В ванных комнатах многоквартирных домов площадь часто ограничена

Поэтому выбору оптимального объема бака следует уделить особое внимание

Обычно средние и компактные модели бойлеров вполне способны удовлетворить большинство потребностей в личной гигиене, стирке и уборке дома. Выбор объема бака на основе визуального осмотра не обладает достаточной точностью. Современные дизайнерские решения дали возможность выглядеть компактно даже бакам существенной вместимости.

Для правильного выбора модели стоит произвести расчет расхода воды и учесть индивидуальные особенности ее потребления. Упростить эту задачу поможет следующий алгоритм:

1. 1. Сначала необходимо определить теоретический расход. Практика показывает, что средний расход воды в смесителе составляет от трех до шести литров в минуту. Примерно половина этого объема приходится на воду из бака. Если бойлер будет обслуживать несколько точек водозабора, нужно суммировать расходы.
2. 2. Далее стоит определить время использования смесителей у раковины и душа. Расчет можно упростить, если использовать средние значения. Чаще всего за однократный сеанс приема душа может быть израсходовано от десяти до сорока литров воды. Половина этого объема принимается за расход горячей воды. Для получения более точных результатов рекомендуется включить душ с желаемым напором на необходимое время. С помощью емкости известного объема можно определить фактический расход воды. Емкость бака можно принять равной половине измеренного расхода.
3. 3. Полученные значения желательно откорректировать в соответствии с индивидуальными привычками пользования горячей водой. Необходимый объем бака возрастает пропорционально количеству человек, желающих принять душ без ожидания нагрева свежей порции водопроводной воды. Отсутствие посудомоечной машины увеличивает расход воды на кухне. Наибольший расход наблюдается в утренние и вечерние часы.

Не следует забывать и о мощности нагрева. Если потребность в горячей воде велика, а площадь помещения не позволяет использовать бак большого объема, имеет смысл приобретать водонагреватель увеличенной мощности. Это позволит в максимально короткий срок провести нагрев холодной воды до требуемой температуры.

С чего начать

Бойлер – это система, выполняющая нагрев воды для обеспечения помещения теплом и горячей водой. Соответственно, бойлер косвенного нагрева представляет собой накопительное устройство водонагревателя, не требующее дополнительных источников питания для воспроизводства горячего водоснабжения.

Любая конструкция водонагревателя состоит из емкости, достаточного объема, и расположенного внутри ее ТЭНа, который отвечает за подачу тепла.
В процессе повышения температуры ТЭНа нагревается вода, заполняющая емкость, до необходимой отметки. Более предпочтительным считается параллельное подсоединение бойлера к системному домовому отоплению.

При выборе емкости для создания самодельного водонагревателя следует учесть склонность используемого материала к поражению коррозией. В качестве подходящего варианта можно использовать сплав алюминия, пластик или нержавеющая сталь, а также просто емкость из стали, прошедшую предварительную внешнюю обработку необходимыми средствами защиты от разрушительного воздействия влаги.

Данная емкость снабжается двумя отверстиями: одно сверху корпуса – для отдачи горячей воды, другое снизу – для поступления проточной холодной воды. В каждое из этих отверстий встраиваются шаровые клапаны, чтобы эксплуатационные действия не вызывали трудностей в использовании.

Змеевик своими руками

Важной составляющей бойлера является наличие змеевика, для осуществления движения первичного теплоносителя.
Используемым материалом может стать труба из металла или металлопластика малого диаметра. Определение диаметра змеевика зависит от предпочтений изготовителя, главное условие заключается лишь в том, чтобы соприкосновение с водой было максимальным

Для удобства создания из трубки спирали змеевика можно использовать любую подходящую по диаметру трубу или бревно, цилиндрической формы. Один конец трубки необходимо зафиксировать на стержне и делать плавные вращения, контролируя плотность и свободу витков, чтобы получившуюся спираль можно было потом снять со стержня.

Поскольку при повышении температуры горячая вода поднимается вверх, то кран, осуществляющий ее подачу, монтируется в верхней части емкости.

Стоит отметить тот факт, что змеевик имеет свойство образовывать накипь, путем отложения солей металлов, содержащихся в воде
. Поэтому данная система требует периодической чистки как минимум два раза за год.

Осуществление теплоизоляции

Теплоизоляция в конструкции бойлера необходима для повышения степени сохранения тепла.
Для этого может послужить любой материал для теплоизоляции, применяемый в строительстве: изолон, пеноплен, пенополиуретан и т.д. Крепится он посредством клея или стяжек из проволоки, охватывая весь периметр емкости. Данная обшивка позволяет не только длительное время сохранять тепло горячей воды в бойлере, но и уменьшит время ее нагревания, что положительно отразится на расходе теплоносителя, повышая его КПД.

Иногда применим способ двойной емкости, то есть размещение в емкости большего диаметра емкости с меньшим диаметром. Создаваемое между ними пространство также осуществляет функцию тепловой изоляции.

Преимущества и недостатки бойлера косвенного нагрева

Плюсы использования бойлера, сделанного своими руками:

• подключение к центральной системе отопления;
• установка вблизи отопительного котла;
• незначительные затраты на монтаж контура;
• существенное сокращение расхода энергоресурсов;
• обеспечение водой постоянной температуры.

К минусам стоит отнести следующее:

• для установки бойлера требуется большая площадь или отдельное помещение;
• для нагрева большого объема воды необходимо продолжительное время, при этом обогрев помещений будет осуществляться с меньшей интенсивностью;
• быстрое образование отложений на змеевидной трубке, требующее очищения химическим или механическим способом два раза в год.

Тогда подогрев воды будет осуществляться при помощи электроэнергии. В этом случае включать бойлер можно в ночное время, когда действуют ночные, низкие тарифы или по мере необходимости.

Изготовление бойлера своими руками

Вследствие довольно-таки несложного принципа работы такое устройство можно сделать самостоятельно. Теперь рассмотрим, как сделать бойлер косвенного нагрева своими руками.

Вся работа по изготовлению водонагревателя состоит из сборки составных частей конструкции:

В качестве емкости бойлера используется бак. Его объем зависит от потребностей хозяев дома в горячей воде и рассчитывается из количества 50–70 литров на каждого человека ежедневно. Ориентировочно на семью из 4-х человек подойдет 200-литровый бойлер.

Для нагревательного устройства бак должен быть изготовлен из нержавеющей стали, сплавов алюминия или другого материала, стойкого к коррозии. Как альтернатива – газовый баллон, но его стенки предварительно необходимо очистить и прогрунтовать. Без этого действия горячая вода будет иметь запах газа.

В баке проделывают 5 отверстий: 2 сбоку для монтажа змеевика, одно внизу для входной трубы, одно вверху для отбора воды и одно внизу для сливного крана. Для использования бойлера вне отопительного сезона следует предусмотреть установку ТЭНа. Для него также высверливается нижнее отверстие. К проделанным отверстиям крепятся запорные элементы или шаровые краны.

Змеевик

Для этого элемента подходит медная или латунная трубка, диаметр и длина которой зависят от объема бака. В среднем на каждые 10 литров рассчитывается 1,5 кВт тепловой мощности змеевидной трубки. Можно использовать трубку из металлопластика или другого металла с хорошей теплоотдачей.

Трубка накручивается по спирали на цилиндрическую оправку. Для этого можно взять бревно или трубу большого диаметра.

При намотке змеевика важно следить за витками:

• в целях наилучшего контакта греющей поверхности трубки с нагреваемой водой витки не должны соприкасаться друг с другом;
• не стоит делать навивку с чрезмерным усилием, тогда снять змеевик с оправки будет непросто.
• Количество витков на змеевике рассчитывается от объема и высоты бака.

Теплоизоляция

Снаружи бак необходимо покрыть слоем изоляции. Он необходим для увеличения КПД и снижения тепловых потерь. Для утепления емкости подойдет монтажная пена, минеральная вата или любой другой теплоизоляционный материал, который крепится к основе проволокой, клеем или полосовыми стяжками. Для аккуратного внешнего вида корпус бака лучше покрыть тонким листовым металлом или фольгированным утеплителем.

Утеплить бак можно также при помощи другой емкости большего диаметра. Для этого сделанный бойлер своими руками вставляется в большой бак, а простенок по принципу термоса заполняется утепляющим материалом или пенопластом.

Монтаж

Сборка бойлера, изготовленного своими руками, осуществляется после подготовки всех составных частей:

• змеевик по центру или вдоль стенок монтируется внутри бака, к его входной и выходной трубе припаиваются патрубки;
• для вертикально стоящего бойлера ко дну привариваются опоры, для навесного устройства – петли «ушки»;
• устанавливается ТЭН;
• бойлер плотно закрывается крышкой;
• подключение змеевика по схеме изготовления бойлера косвенного нагрева своими руками к контуру отопительной системы;
• подсоединение входной/выходной трубы для воды;
• разводка трубы в кухню или в ванную в точке водоразбора.

Если на даче или в загородном доме не подведена горячая вода или вы не хотите зависеть от сезонных отключений, прочитайте эту статью. Мы расскажем, как сделать бойлер самостоятельно. Прибор косвенного нагрева можно собрать с минимальными финансовыми затратами.

Самодельные индукционные котлы

Самая простая схема устройства, которую собирают, состоит из отрезка пластиковой трубы, в полость которую закладываются различные металлические элементы с целью создать сердечник. Это может быть тонкая нержавеющая проволока, скатанная шариками, нарубленная мелкими кусочками проволока – катанка диаметром 6—8 мм или даже сверло диаметром, соответствующим внутреннему размеру трубы. Снаружи к ней приклеиваются палочки из стеклотекстолита, а на них наматывается провод толщиной 1.5—1.7 мм в стеклоизоляции. Длина провода – порядка 11 м. Технологию изготовления можно изучить, просмотрев видео:

Затем самодельный индукционный нагреватель испытали, заполнив его водой и подключив к индукционной варочной панели заводского изготовления ORION мощностью 2 кВт вместо штатного индуктора. Результаты испытаний показаны на следующем видео:

Другие мастера рекомендуют в качестве источника принять сварочный инвертор небольшой мощности, подключив клеммы вторичной обмотки к выводам катушки. Если внимательно изучить проделанную автором работу, то напрашиваются выводы:

• Автор хорошо потрудился и его изделие, несомненно, работает.
• Никаких расчетов по толщине провода, числу и диаметру витков катушки не производилось. Параметры обмотки были приняты по аналогии с варочной панелью, соответственно, индукционный водонагреватель получится мощностью не выше 2 кВт.
• В лучшем случае самодельный агрегат сможет нагревать воду для двух радиаторов отопления по 1 кВт каждый, этого хватит на обогрев одной комнаты. В худшем случае нагрев будет слабым или вообще пропадет, ведь испытания проводились без протока теплоносителя.

Более точные выводы сделать трудно из-за недостатка информации о дальнейших испытаниях прибора. Другой способ, как самостоятельно организовать индукционный нагрев воды для отопления, показан на следующем видео:

Сваренный из нескольких металлических труб радиатор выполняет роль внешнего сердечника для вихревых токов, создаваемых катушкой той же индукционной варочной панели. Выводы следующие:

• Тепловая мощность получившегося отопителя не превышает электрической мощности панели.
• Количество и размер труб были выбраны случайно, но обеспечили достаточную поверхность для передачи тепла, возникающего от вихревых токов.
• Данная схема индукционного нагревателя оказалась успешной для конкретного случая, когда квартира окружена помещениями других отапливаемых квартир. Кроме того, автор не показывал работу установки в холодное время года с фиксацией температуры воздуха в комнатах.

В подтверждение сделанных выводов предлагается просмотреть видео, где автор пытался применить подобный нагреватель в условиях отдельно стоящего утепленного здания:

Особенности обвязки бойлера косвенного нагрева

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

• правильно выбрать место установки – как можно ближе к котлу;
• обеспечить ровную поверхность для монтажа бойлера;
• для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
• оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
• для защиты от противотока на трубах подачи воды установить обратные клапаны;
• улучшить качество воды путем врезки фильтров;
• грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

• Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере
• Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка
• После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар
• Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока
• Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления
• Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры
• Для того чтобы в “рубашку” обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя
• Если расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуацию.

Какие трубы подойдут для обвязки

Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.

Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.

Обвязка «косвенника» с котлом

Первым делом агрегат нужно установить на полу либо надежно прикрепить к капитальной стене из кирпича или бетона. Если перегородка построена из пористых материалов (пеноблок, газобетон), от настенного монтажа лучше воздержаться. При напольной установке соблюдайте расстояние 50 см до ближайшей конструкции – просвет необходим для обслуживания бойлера.

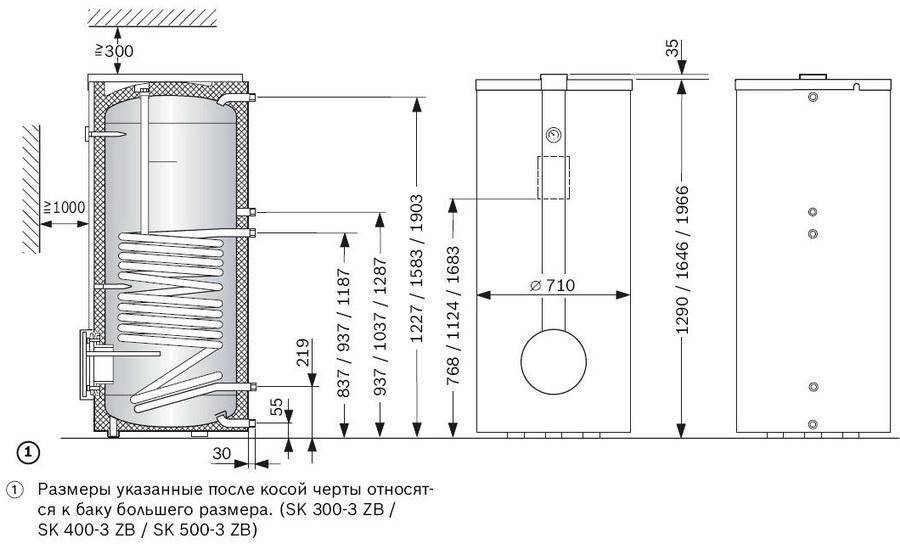

Рекомендуемые технологические отступы от напольного бойлера до ближайших стен

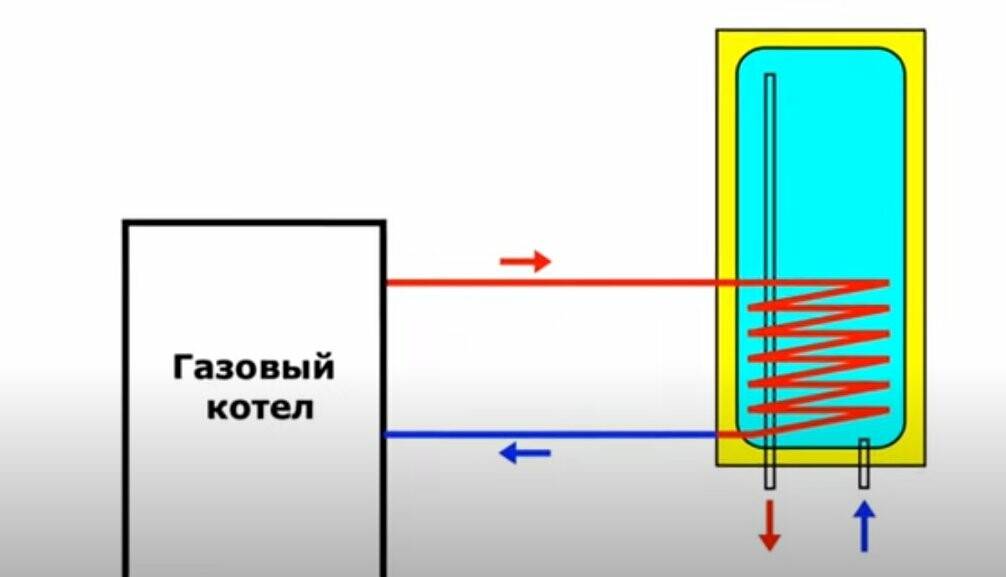

Подключение бойлера к твердотопливному либо газовому котлу, не оснащенному электронным блоком управления, выполняется согласно приведенной ниже схеме.

Перечислим основные элементы бойлерного контура и укажем их функции:

• автоматический воздухоотводчик ставится в верхней точке подающей магистрали и занимается сбросом воздушных пузырьков, скапливающихся в трубопроводе;
• циркуляционный насос обеспечивает проток теплоносителя через загрузочный контур и змеевик;
• термостат с погружным датчиком останавливает насос по достижении заданной температуры внутри резервуара;
• обратный клапан исключает возникновение паразитного потока из основной магистрали в теплообменник бойлера;
• на схеме условно не показаны отсекающие краны с американками, предназначенные для отключения и обслуживания аппарата.

При запуске котла «на холодную» циркуляционный насос бойлера лучше остановить, пока теплогенератор не разогреется

Аналогичным образом нагреватель присоединяется к более сложным системам с несколькими котлами и контурами отопления. Единственное условие: бойлер должен получать самый горячий теплоноситель, поэтому врезается в магистраль первым, а к распределительной гребенке гидрострелки подключается напрямую, без трехходового вентиля. Пример показан на схеме обвязки методом первичных / вторичных колец.

На общей схеме условно не показан обратный клапан и термостат бойлера

Когда требуется подключить бойлер «емкость в емкости», производитель рекомендует задействовать расширительный бачок и группу безопасности, присоединенную к выходу теплоносителя. Обоснование: при расширении внутреннего резервуара ГВС объем водяной рубашки уменьшается, жидкости деваться некуда. Применяемое оборудование и арматура показана на рисунке.

При подключении водонагревателей типа «бак в баке» производитель рекомендует ставить расширительный бачок на стороне системы отопления

Проще всего бойлер косвенного подогрева соединяется с настенными котлами, в которых предусмотрен специальный штуцер. Остальные теплогенераторы, оборудованные электроникой, стыкуются с водонагревателем через трехходовой переключающий клапан с электроприводом, управляемый котловым контроллером. Алгоритм такой:

1. Когда температура в баке снижается, термостат сигнализирует блоку управления котлом.
2. Контроллер отдает команду трехходовому клапану, тот переводит весь теплоноситель на загрузку емкости ГВС. Циркуляцию через змеевик обеспечивает встроенный котловой насос.
3. По достижении установленной температуры электроника получает сигнал от бойлерного термодатчика и переводит трехходовой кран в исходное положение. Теплоноситель снова идет в отопительную сеть.

Подсоединение солнечного коллектора ко второму змеевику бойлера показано на следующей схеме. Гелиосистема представляет собой полноценный замкнутый контур со своим расширительным баком, насосом и группой безопасности. Здесь не обойтись без отдельного блока, управляющего работой коллектора по сигналам двух температурных датчиков.

Нагревом воды от солнечного коллектора должен управлять отдельный электронный блок

Делаем бойлер своими руками

Водонагреватели с косвенным нагревом могут иметь самую различную конструкцию и конфигурацию. Главное они должны быть выполнены точно по расчетам, с использованием высококачественных материалов и в соответствии с установленной технологией обработки, для того чтобы получить изделие, способное работать в условиях высоких температур и под давлением. Процесс производства разбит на несколько важных этапов.

Подготовка бойлерной емкости

Выбирая конструкцию бака, нужно обратить внимание, как будет заводиться в корпус змеевик. Если в корпусе имеется монтажная крышка, то проблем для мастера с обвязкой теплообменника не будет

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки

Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки. Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю.

Далее на корпусе высверливают два отверстия для концевых участков змеевика. Диаметр отверстий обязан согласоваться с диаметром резьбы фитингов плюс 1-2 мм. Фитинги пропускают в технологические отверстия, с предварительной установкой уплотнительных колец.

Дальше с наружной стороны корпуса поворачивают встречные фитинги и сильно затягивают их. Такое соединение дает устойчивость конструкции змеевика, которую дополнительно усиливают опорами внутри корпуса, чтобы предотвратить вибрацию и шум во время циркуляции теплообменника.

В корпусе емкости запрессовывают патрубки для входа/выхода нагреваемой среды и линии дренажа, на которых устанавливается запорно-предохранительная арматура. На корпусе определяют место врезки для стрелочного термометра.

Изготовление и обработка змеевика

Сделать теплообменную спираль собственными силами опытному мастеру не сложно. В данном способе главное условие — произвести высококачественную намотку.

Выполнять ее желательно из труб, обладающих хорошей теплопередачей и антикоррозионными свойствами: медь и нержавеющая сталь. Хотя последний вариант трудно согнуть и придать нужную форму.

Готовый змеевик

Преимущественной для этих целей является медная трубка, которая гнется без предварительного нагрева горелкой. Под намотку применяют барабан из нужного материала с меньшим диаметром рабочей емкости водонагревателя на 8-12%. После выполнения намотки, витки труб раздвигают между собой до 5 мм.

Изготовление и обвязка БКН

Прежде всего самостоятельно изготовленный бойлер косвенного нагрева подсоединяют к внешнему источнику нагрева: трубы центральное отопление или в самостоятельный контур котлоагрегата автономного отопления.

Изготовленную спираль помещают внутрь корпуса и обвязывают с подающим теплоносителем. До того как закрыть корпус крышкой опрессовывают греющий контур. Для этого запускают циркуляцию теплоносителя путем открытия вентиля на подаче и обратке и внимательно осматривают змеевик на предмет утечек.

Схема обвязки БКН

Далее по схеме обвязывают конструкцию с линией ГВС через запорно-регулирующую арматуру. По схеме бак связывают с подачей холодной воды, выход ГВС с внутридомовым трубопроводом горячей воды идущем на смесители и дренажной линий, для слива воды при ремонте и обслуживании. На выходе из БНС монтируется термометр и манометр, чтобы можно было контролировать параметры нагретой воды.

Если бак имеет систему автоматического регулирования и защиты, устанавливают первичные датчики по температуре и давлению для защиты БКН от высоких параметров нагрева.

Теплоизоляция

Для того чтобы уменьшить тепловые потери от БКН и обеспечить его аккумулирующими тепловыми свойствами, выполняют наружную теплоизоляцию конструкции.

Теплоизолятор фиксируют с применением монтажного клея, стяжки проволокой либо иным образом. Имеет большое значение, чтобы корпус был защищен полностью, так как от качества термоизоляции будет зависеть КПД работы системы, и как долго бак сможет сохранять горячую воду.

Очень часто на практике термоизоляцию выполняют с применением второго бака большего диаметра, в который вставляется рабочая емкость, а пространство между ними заполняют утеплителем.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Инструкция по сборке и подключению своими руками

Сборка бойлера происходит после подготовки всех комплектующих.

В баке просверливаются отверстия: для крана заполнения водой, входа и выхода теплоносителя. Если решено установить ТЭН, то для него снизу также устраивается отверстие.

• Далее в емкость устанавливается змеевик, и трубки проводятся в отверстия с помощью специальных переходников, которые желательно вварить в корпус бойлера. Возможны и иные варианты, но главное, чтобы отверстия были заделаны герметично.
• Ко дну привариваются ножки (если они предусмотрены).
• Устанавливается ТЭН, если это было запланировано.
• Затем змеевик подключается к контуру отопительной системы, согласно схеме.
• Подсоединяются труба для поступления холодной воды и кран для отбора воды подогретой. Можно сразу сделать разводку в точки водоразбора — в кухонное помещение и ванную комнату.

Теплоизоляция

Чтобы вода на долгое время сохраняла тепло, производят теплоизоляцию емкости. Для нее используют фольгированную минеральную вату или монтажную пену. Корпус бойлера полностью необходимо одеть в теплоизоляционный материал — от этого напрямую будет зависеть КПД прибора. Чтобы утеплитель смотрелся аккуратно, можно сверху него расположить кожух из тонкого листового металла (например, оцинковки) — получится нечто подобное сэндвич-трубе. Визуальный пример — на первой картинке статьи.

Принцип работы бойлера на дровах

Бойлер дровяной

Другим видом водонагревателя косвенного нагрева является титан на дровах, который потребует только затрат на создание запаса твердого топлива. Такой бойлер имеет конструкцию самовара и работает автономно от всех источников энергоснабжения, поэтому идеален для устройства в частном доме.

Принцип работы бойлера-титана

Чтобы соорудить подобный прибор своими руками, необходимо в первую очередь устроить печь, которая и будет нагревать воду внутри бака. Такой бойлер может иметь круглый или квадратный бак, и он может устанавливаться, как на небольшую печь, сложенную из кирпича, так и на печь по типу буржуйки, сваренной из отрезка металлической трубы достаточно большого диаметра.

Второй вариант более сложен из-за того, что придется из трубы вырезать участки металла для устройства в этих местах дверец топки и поддувала. Кроме этого, с помощью сварки внутри трубы нужно укрепить кронштейны для укладки колосника. Дно и верх трубы-печки заваривается цельными листами металла. В верхней части устраивается круглое отверстие, в него вваривается дымоходная труба, которая будет проходить непосредственно через емкость с водой и нагревать ее до нужной температуры.

Бак также должен быть приварен к крышке печи.

Если печь решено сложить из кирпича, бак бойлера может быть и круглый, и квадратный. Печь сверху перекрывается металлической панелью, в которой также вварена дымоотводная труба. Далее емкость без дна (водяной бак) герметично приваривается к верхней металлической плоскости печи.

Дымоход, пройдя через водяную емкость, выводится на улицу.

В баке должно быть вварено два или три патрубка с вентилями: для поступления воды, для выхода на кран смесителя и на душ.

Вода может поступать в бойлер как из магистрали, так и заливаться вручную. Кроме этого, выше бойлера можно установить накопительный бак для воды, из которого вода также может поступать в нагревательную емкость.

Если такой водонагреватель установить в ванной комнате, то он не только даст горячую воду, но и обогреет помещение.

Всем, кто пользовался газовыми колонками или проточными нагревателями, работающими от электросети, знакома ситуация, что когда открывается кран, приходится ждать некоторое время, чтобы пошла горячая вода. При установке водонагревателя косвенного нагрева, этот фактор полностью исключается — открывая кран, можно сразу же получить подогретую воду.

По сравнению с водонагревателями, работающими на газе или от электричества, этот вид бойлера поможет сэкономить на энергоносителях.
