Как установить и проверить блок розжига ксенона

Что делать, если ксеноновые фары перестают работать?

В случае, когда ксеноновые лампочки перестали функционировать, причины могут быть следующими:

• повреждение контакта на разъеме подключения к цепи питания;
• обрыв проводки;
• выход из строя источника освещения, лампы восстановлению не подлежат;
• поломка управляющего модуля.

Почему ломается блок розжига?

Причины выхода из строя устройства розжига:

1. Отсутствие герметичности на корпусе модуля, что приводит к попаданию внутрь блока грязи и влаги. Определить проблему позволит разбор устройства и диагностика его внутренней составляющей. Если в модуль попала грязь или вода, то лампочки не будут гореть или при включении начнут моргать.
2. Негативное воздействие коррозии. Места спайки электронных составляющих могут окислиться, что приводит к выпаданию компонентов из припоя. Проблема связана с ошибками при сборке или регулярным воздействием влаги.
3. Исчез импульсный сигнал от контроллера. Возможны проблемы с транзисторным элементами, умножительным либо трансформаторным устройством.

Как отремонтировать блок розжига ксенона самостоятельно?

Ремонт модуля выполняется так:

1. Производится диагностика всех электроцепей на предмет обрыва либо нарушения герметичности. Имеются в виду провода, которые идут к модулю. Проблема может заключаться в пережатой или поврежденной электролинии.
2. Устройство обрабатывается спиртовым раствором, это позволит удалить ржавчину и следы конденсата. Действовать надо аккуратно, чтобы не повредить плату. С задней части схемы убирается герметик и заново пропаиваются паяльником контактные элементы. Паять нужно все, поскольку прохудившиеся детали визуально определить трудно.
3. Вскрытое устройство розжига диагностируется на чем-то, что не пропускает напряжение. При диагностике рядом нет загорающихся деталей. Проверка выполняется в состоянии с подключением устройства к источнику освещения. Величина напряжения умножительного элемента составляет 35 кВ, поэтому если блок не включился, то до полного отключения он не трогается.
4. Следующим этапом будет выполнение диагностики транзисторных элементов, в общей сложности их четыре на плате. Для проверки используется мультиметр. Если тестирование показало устройство с пробоем, выполняется его пайка заново. Рекомендуется устанавливать детали 4N60.
5. С помощью тестера определить элемент с пробоем возможно не всегда. Может потребоваться удаление каждого транзистора, затем активируется устройство розжига. Включать его можно ненадолго, на пару секунд.
6. Если транзисторные элементы целые, выполняется проверка резисторных устройств. Выгоревшая деталь меняется на новую.

При сборке блока не рекомендуется использовать силиконовый герметик.

Это средство после застывания — максимально твердое. Если в будущем потребуется замена транзиторного устройства, вскрыть модуль будет проблематично.

 Загрузка …

Причины выхода из строя блока розжига

Практика показывает, что ключевыми причинами поломки являются:

1. Попадание в середину блока влаги.
2. Неисправности проводки, вызвавшие замыкание.
3. Отсутствие контакта в соединении.

Причина №1: вода

Любое запотевание фары – это тревожный сигнал для владельца авто. Разгерметизация позволяет воде заполнять саму нишу фары, что приводит к попаданию влаги в блок. Страдает само соединение. До определенного момента схемы держат нагрузку, но со временем, сильное напряжение и контакт с водой, приводят к поломке.

Совет!

При такой поломке только замена блока не поможет. Лучше всего просушить фару и герметизировать ее. Произвести такой процесс могут специалисты. Если фара имеет существенные нарушения целостности, то придется производить ее полную замену.

Возможно, что блок лишь частично вышел из строя вследствие окисления контактов. Просушив блок и продув внутренность можно его проверить установить еще раз.

Причина №2: неисправности проводки

Изъяны проводки может диагностировать исключительно профессионал. Самостоятельные попытки залезть в систему высокого напряжения могут трагически обернуться для жизни и здоровья. Если проблема действительно в проводах электрического обеспечения, то скорее всего, их лучше заменить.

На заметку!

Если произошло замыкание устройства, то обратить внимание нужно на предохранители. Возможно, замена нужного элемента вернет устройство фары к работе

Причина №3: отсутствие контакта

Автоэлектрик, в первую очередь, обязательно проверит все подходы к фаре. Иногда случается, что банальное окисление контактов или их отсоединение приводит к отключению света фары.

Важно!

Если проблема действительно в окислении, то блок был подвержен воздействию влаги. Значит, необходимо проверить места, где в основное пространство может попадать вода. Проблема разгерметизации фары описана выше. Возможно, необходимо проверить резинку крышки капота.

Варианты самостоятельной диагностики

Выявить неисправный элемент ксенонового освещения вполне возможно самостоятельно. Для этого не обязательно ехать на СТО. И некоторые операции можно выполнить без наличия дополнительного оборудования.

Ксеноновых ламп

Визуальный осмотр ламп в большинстве случаев ничего не даст – неисправный элемент выглядит также, как и исправный.

Неисправная ксеноновая лампа.

Лампы редко выходят из строя одновременно. Если не горят сразу две фары, есть основания предполагать неисправность в схеме управления световым оборудованием автомобиля. Если не горит один светоизлучающий элемент, то проверить ксеноновую лампу можно перестановкой из одной фары в другую.

Диагностика ксеноновых ламп методом замены.

Возможны варианты:

• ничего не изменилось, лампа, которая не горела до этого, не зажигается;
• на новом месте осветительный элемент заработал, а горевший до этого в другой фаре погас.

В первом случае с высокой степенью вероятности можно говорить о выходе из строя лампы. Проверить ее с помощью тестера не удастся, потому что большей частью лампы выходят из строя из-за разгерметизации (через микротрещины).

Важно! Во время перестановки осветительных элементов нельзя дотрагиваться до колбы лампы руками!

Во втором случае, скорее всего, неисправность в высоковольтном модуле, проводке или схеме управления осветительными приборами. Чтобы отсеять схему управления, можно мультиметром проверить наличие напряжения 12 вольт на входном разъеме блока при включенном ближнем или дальнем свете. Если оно присутствует, надо искать причину в электронной схеме модуля. Если отсутствует, значит, проблема в управлении. Чтобы убедиться окончательно, можно подать 12 вольт прямо с аккумулятора машины (крайне желательно через предохранитель).

Блоков розжига ксенона

Первое, с чего надо начинать диагностику блоков розжига – визуальный осмотр. Сначала надо осмотреть корпус электронного модуля. Так можно обнаружить коррозию, окисление, обломившиеся выводы разъемов.

Окисленные контакты разъема блока розжига.

Если все в порядке, надо вскрыть кожух электронного устройства и осмотреть плату на наличие:

• следов попадания влаги;
• коррозии или окисления ;
• подгоревших или выгоревших электронных компонентов;
• обрывов дорожек или выводов радиоэлементов;
• других подозрительно выглядящих признаков.

Блок розжига, подвергшийся воздействию влаги.

При наличии подобных проблем есть все основания предполагать, что причина неисправности именно в блоке розжига. Но если визуально все в порядке, гарантии работоспособности блока все равно нет. Надо проводить дальнейшую проверку.

Самый верный способ проверить высоковольтный блок розжига ксенона – собрать несложный стенд, состоящий из:

• источника напряжения 12 вольт достаточной мощности (можно применять сетевой адаптер или автомобильный аккумулятор);
• заведомо исправной ксеноновой лампы.

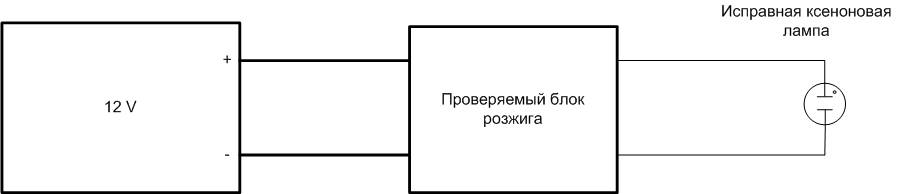

Стенд для проверки ксенона.

Если подать 12 вольт на блок розжига (помня о том, что на выходе электронного модуля присутствует опасное напряжение и принимая все меры предосторожности!!!), то при его исправности лампа загорится, а при поломке – нет. Если в этом стенде применить заведомо исправный блок розжига, то можно проверять работоспособность ксеноновых осветительных элементов

Стенд для проверки ксенона с делителем напряжения.

Если исправной лампы нет, можно попытаться измерить напряжение на выходе блока розжига. Вряд ли в домашней мастерской найдется прибор, способный измерить напряжение 25000 вольт, но можно попытаться снизить измеряемое напряжение с помощью резистивного делителя. Чтобы получить приемлемое для измерений напряжение в 250 вольт, надо взять 1/100 от исходного напряжения. Сопротивление верхней (гасящей) части цепочки можно взять 5 мегаом (набрать из нескольких по 0,5..1 Мом), а нижней – 51 кОм. Проблема в том, что такое высокое напряжение подается на очень короткое время, и прибор (что цифровой, что стрелочный) может не успеть среагировать из-за инерционности.

Вместо вольтметра можно попробовать взять лампу накаливания на 250 вольт или светодиод с соответствующим токоограничивающим резистором и попытаться засечь вспышку. Здесь есть поле для экспериментов – но техника безопасности в первую очередь!

Статья в тему: Рейтинг автомобильных ламп H4 головного света

Главные сведения

Несмотря на то, что главным элементом остается наполненная ксеноном колба, есть не менее важные технические устройства, основным из которых является блок розжига.

Он бывает различных мощностей, которые совмещаются с определенными лампами, но конкретный выбор зависит от потребностей водителя и ожидаемой яркости приборов.

Таким образом, он должен понимать, какие для этого устройства понадобятся, и какую конкретную мощность следует подобрать для обеспечения максимальной работоспособности.

Сам блок розжига, заставляющий лампы работать, сложен технически, и состоит также из множества устройств, которые все вместе обеспечивают должный результат.

Первоначальные данные

Для обеспечения работы автомобильного освещения блок розжига просто необходим, ведь только он может выдать напряжение в 25 тысяч Вольт, необходимое для розжига лампы, но делает он это на пару секунд, а далее просто поддерживает стабильное напряжение в 80 вольт.

Но пиковая стартовая подача энергии должна сопрягаться с высоким уровнем безопасности, и разработчики блоков розжига предусмотрели все возможные варианты, и даже если вынуть лампочку в процессе работы, блок это распознает и не будет повторять попытку розжига, чтобы не нанести вреда пользователю.

Техника безопасности перед включением

Причем сам блок кладется на поверхности с не проводящим электричество покрытием, а также как можно дальше от предметов, которые могут легко загореться.

Ни в коем случае нельзя трогать блок руками при начале работы, поскольку напряжение в нем в момент розжига составляет от 20 до 30 тысяч Вольт, а это может нанести человеку смертельный вред, хотя по показателю мощности это и похоже на воздействие электрошокера.

Необходимо предусмотреть изоляцию всех проводов и проверить места соединений, чтобы провода надежно подходили к полюсам питания.

Нужно подобрать лампу к конкретному блоку розжига, чтобы они совпадали по мощности, иначе эти два прибора могут быть некорректны между собой.

Законодательная база

В законодательной базе не оговаривается какие именно приборы должны применяться и каких характеристик, но при этом очень важно понимать, что в некотором смысле ограничено само использование ксенонового света. Так подобное освещение может применяться только тогда, когда для этого предназначены штатные фары, или же человек провел законное переоборудование, о чем имеет отметку в технических документах

Такие нормы установлены Правилами эксплуатации транспортных средств

Так подобное освещение может применяться только тогда, когда для этого предназначены штатные фары, или же человек провел законное переоборудование, о чем имеет отметку в технических документах. Такие нормы установлены Правилами эксплуатации транспортных средств.

Когда ксеноновое оборудование установлено в автомобиль незаконно или лампочка попросту встроена в непредназначенную для этого фару, то начинают действовать нормы Кодекса об административных правонарушениях Российской Федерации.

В его статье 12.5, части 3 указано, что если человек допустил ненадлежащую эксплуатацию автомобиля в части технического оборудования, то к нему могут быть применены определенные санкции, которые заключаются в запрете управлять автомобилем на срок от 6 месяцев до года, но конкретный период зависит от обстоятельств.

Приступаем к проверке

В первую очередь нам потребуется отсоединить клемму аккумулятора «-». После чего открываем блок предохранителей (у различных моделей он расположен и выглядит по-разному, поэтому рекомендуется изучить схему местонахождения) и проверяем предохранитель, отвечающий за наружный свет. Если перегорел – нужно его поменять на запасной. Если дело не в нем, продолжаем нашу проверку. Вторым номером должна идти проверка подводящей электрики – соединения проводов, ведущих к блоку розжига.Проверяем также закрепление контактов , которое могло ослабеть в результате вибрации и тряски машины. Если вы сами устанавливали ксенон, то, как правило, в конструкции фар предусматривается наличие переходников от цоколей галогеновых ламп к ксеноновым. Нужно посмотреть и переходники. Если и это не помогло, меняем неработающую лампу (бывает, старая просто перегорела). Если же вы исчерпали всевозможные варианты, а свет в фарах не функционирует, то, наверняка, неисправен сам блок розжига. Его конструкция запаяна, а плата вделана в специальной смоле, так что разбирать устройство не представляет особого смысла. Поэтому, если блок розжига не работает, то проще всего будет его заменить на новый (нет, ну конечно, умельцы и любители покопаться в электроустройствах могут попробовать прозвонить и починить, поменяв или подпаяв плату).

{banner_content} Итак, вытаскиваем старый, а на его место аккуратно устанавливаем новый блок розжига, закрепляя его монтажной скобкой и шурупами-саморезами

Подключаем питание, провода закрепляем на положенные места (важно не перепутать полярность)

Далее – подключаем аккумулятор и проверяем работу освещения. При наличии исправной проводки устройство должно функционировать.

Собственно, если говорить кратко, то причин выхода из строя ксенонового освещения на фарах может быть всего три: испортившаяся электропроводка или отсутствие/окисление контактов, перегорание самой лампочки, выход из строя блока розжига (поэтому, советуют покупать те лампы, которые имеют съемный блок, чтобы в случае чего заменить его отдельно). Проверив все три – точно почините неисправность автомобильного освещения, и оно снова исправно заработает.

Как выбрать блок розжига?

Если с заводскими устройствам всё понятно: необходимо, чтобы его код соответствовал характеристикам модели вашего авто. А как покупать универсальный БР и на что нужно смотреть в первую очередь?

Это интересно: Полируем автомобиль своими руками: 4 отдельных вида полировки

Технические параметры

Сначала убедитесь, что напряжение питания блока соответствует бортовой сети вашей машины. Производители выпускают блоки, рассчитанные на 12, 24 и даже 36 вольт. Другие параметры (усреднённые данные):

• мощность: 35-75 Вт;
• пусковой и рабочий ток: 5,8 и 3,1 А;
• напряжение розжига: 23 тыс. вольт;
• время стабилизации дуги: до 20 секунд;
• рабочая температура: от минус 30 до плюс 105 градусов.

Обратите внимание на конструкцию: возможен стандартный вариант или Slim (с утончённым корпусом). Многие модели имеют защиту от чрезмерно низкого или высокого напряжения: в этом случае блок отключается через полсекунды

Популярные производители и цены

Издания, в т.ч. и в интернете, регулярно публикуют рейтинги компаний, выпускающие комплекты ксенона. Среди наиболее часто попадающих в «топы» стоит выделить несколько производителей:

1. MTF. Отличается высоким качеством продукции – процент брака не превышает 1 %. Наиболее популярные комплекты: MTF-Light Slim Line, MTF-Light Slim Line MSP с подавителем помех. Из минусов можно отметить оригинальные коннекторы (не подходят к блокам иных фирм) и высокую (5500 — 5900 руб.) стоимость.
2. Optima. Выпускаемые фирмой блоки ARX304 относятся к 5-му поколению приборов. Средняя цена за комплект 3300 руб. (максимум для грузовиков — 4800 руб.) Лампы желательно менять каждый полтора года.
3. SHO-Me. Наиболее распространенный в РФ набор. Есть стандартный вариант конструкции и slim. Рекомендуется менять лампы через 12 месяцев. Средняя стоимость 2800 руб.
4. APP Digital Ultra Slim. Японский производитель, специализирующийся на выпуске приборов освещения для авто. Имеет расширенный диапазон рабочей температуры, подходящий для российских условий: от минус 40 до плюс 125 градусов. Средняя цена 4000 руб.
5. Interpowre. Качественный и надежный блок. Лампы служат до 2 лет. Стоимость комплекта 2500 руб.
6. Xenotex. Это продукт, в создании которого участвовали сразу 3 страны: Япония, КНР и Южная Корея. Комплект характеризуется доступной ценой – в среднем 2300 руб.

При установке внимательно изучите инструкцию: схема подключения ксенона должна быть строго соблюдена.

Как правильно установить и подключить ксенон в противотуманки?

Если ксеноновые источники света были установлены в головные фары, целесообразно их поставить и в ПТФ. Это позволит не портить эстетичный вид машины.

Меры предосторожности при установке и подключении

Нюансы, которые надо соблюдать при монтаже газоразрядных устройств в противотуманки:

1. Если в процессе выполнения задачи на источниках света появились повреждения, надо прекратить работу. Это касается и дефектов проводки, а также блоков розжига.
2. Перед выполнением задачи автовладелец должен вымыть руки, высушить их и обезжирить. В противном случае можно повредить лампочки и удариться током.
3. При подключении нельзя долго смотреть на источники света без очков.
4. Места соединений полностью изолируются посредством термоусадочных трубок или изоленты. В противном случае на проводку может попасть влага, а это приведет к замыканию либо возгоранию.
5. Перед выполнением монтажа колбы источников света рекомендуется обезжирить.

Алгоритм действий по установке ксеноновых ламп

В ПТФ необходимо устанавливать устройства, рассчитанные на 4300К или 5000К, этот вариант более эффективен в туман и при езде по влажной дороге:

1. Противотуманные фонари обычно располагаются под головной оптикой. Поэтому для их установки может потребоваться демонтаж бампера. Иногда достаточно выкрутить винты, фиксирующие арки передних колес.
2. После того, как будет получен доступ к задней части ПТФ, выполняется отключение оптики от электроцепи питания. Производится демонтаж старых источников света и установка новых, газоразрядных.
3. Выполняется качественная фиксация устройств. В процессе езды на них могут воздействовать вибрации, поэтому лампочки должны быть надежно закреплены. Иначе это приведет к их поломке.
4. Устанавливаются блоки розжига. Оптимальным вариантом будет их размещение в моторном отсеке либо под передним бампером. Надо найти свободное пространство для монтажа. Рекомендуется выбрать защищенное место, где на блок не будет воздействовать влага и агрессивная внешняя среда. Фиксация устройств осуществляется посредством хомутов либо скотча. Если в комплектацию входят специальные крепления, то используются они.

Пользователь Сергей М показал на примере Лады Приоры процедуру установки ксеноновых источников света в противотуманные фонари.

Инструкция по подключению ксенона

Подключаться газоразрядные лампы в ПТФ будут аналогично, как и в случае с головным освещением. Источники света посредством проводников соединяются с питанием электроцепи противотуманных фонарей, а затем с блоками розжига.

Правила настройки ксеноновых фар

Процедура регулировки светового потока выполняется так:

Транспортное средство ставится передней частью к стене, перпендикулярно ей. Это может быть гараж или другое здание. Расстояние между поверхностью и бампером будет минимальным.
Используя фломастер либо мел, на стене обозначается центральная часть каждого из осветительных приборов. Также отмечается центр машины

Важно, чтобы метки были перпендикулярны в соответствии с нижней частью стены.
Затем автомобиль откатывается примерно на 7-8 метров.
Включается оптика. Через центр осветительного пучка проводится горизонтальная прямая, для этого используется мел.
Затем делается еще один отрезок

Он выполняется параллельно предыдущему, только ниже его на 7,62 см.
После производится активация головного освещения машины. Используя регулировочные винты, делается настройка осветительного потока. надо выбрать лучшее положение светового пучка. В идеале его верхняя часть будет соприкасаться с нижним горизонтальным отрезком.

Что представляет собой

Блоком розжига или автомобильным балластом называют – пусковое приспособление, запитывающееся от высоковольтного напряжения, чтобы создать искру для осветительных газоразрядных ламп и фонарей в наружном освещении автотранспортного средства.

Каждому источнику освещения полагается один балласт, чей принцип работы заключается в следующем:

1. Чтобы зажглась газовая смесь (ксенон) в колбе необходима искра, создающая внутри колбы электродугу.
2. В машине подача напряжения на фонари напрямую составляет 12 В, а для зажигания газоразрядной лампы потребуется 30 КВ (иногда даже – 50КВ, в зависимости от типа лампы).
3. Напряжения для горения лампы нужно гораздо меньше – уже 25,30,55, 80 В (опять же, все зависит от типа самого светильника).
4. Вывод – высоковольтного тока понадобится исключительно только для искры, подающейся на преобразователь электротока.
5. Блок розжига как и служит таким преобразователем тока. Принимая высокое напряжение в виде короткого разряда, балласт использует искру для преобразования в колбе дуги.
6. От электрической дуги зажигается газ и подает свечение определенной интенсивности (дальность светового пучка), цвета, яркости.

В комплект балласта входит следующее:

1. Непосредственно коробочка самого блока с внутренней микросхемой и другими деталями.
2. Провод, блок и разъем для высоковольтного питания.
3. Провода и контакты для лампы.
4. Разъем питания блока

Внешне блок выглядит в виде компактной коробочки, установленной рядом возле подсоединений фар, либо на саму лампу, смотря какая модель комплекта.

Корпус конструкции прорезинен специальным материалом, который, как герметик, изолирует установку от влаги и иных вмешательств.

Рекомендуем: Что делать, если пенится масло в двигателе?

С одной стороны блок подключается через специальные разъемы к электрике бортовой системы общего электропитания.

С другой стороны, два провода подают высокое напряжение непосредственно ксеноновой лампе (на одну лампочку – два контакта).

Зачастую проблемой может быть их ослабленность в результате долгого использования частой тряски авто при движении по неровным дорогам.

Внутренне устройство блока состоит из таких деталей:

• микросхема с транзисторами;
• конденсаторы;
• часть балласта принимающего высоковольтное напряжение;
• часть балласта, принимающая «выпрямленный» ток на обмотку;
• разрядник («искровик»);
• трансформатор («игнитор») или катушка;
• силовые ключи на транзисторах (биполярных либо полевых);
• выпрямительные диоды.
