Конструкция, способы подключения и установка блока розеток

Правила подключения двойной розетки

Существуют разные варианты подсоединения конструкций, включающих группы розеток, выключателей или совмещенных изделий. Но основой всегда являются одинарные приборы для единственного потребителя, которым может быть что угодно, например, светильник, телевизор, утюг или компьютер.

Самым насыщенным по количеству потребителей помещением в стандартной квартире является кухня. Особенно, если это малогабаритная «хрущевка» или «брежневка». Здесь находится место даже для стиральной машины, которая не помещается в совмещенном санитарном узле. Сейчас диапазон используемой техники настолько широк, что 2-3 розетками никак не обойтись.

Современные кухонные гарнитуры скрывают за своими сверкающими панелями самые уникальные изобретения, помогающие облегчить труд хозяйки: • электронные или газовые варочные панели; • посудомоечные машины; • вытяжные системы; • холодильники, рефрижераторные комплексы и камеры.

Это не считая микроволновок, электрочайников, кофеварок и прочей мелочи. И все они требуют своего места включения. Система включения при этом имеет двухэтажную планировку. Первый план располагается на уровне пола, второй – на высоте человека среднего роста.

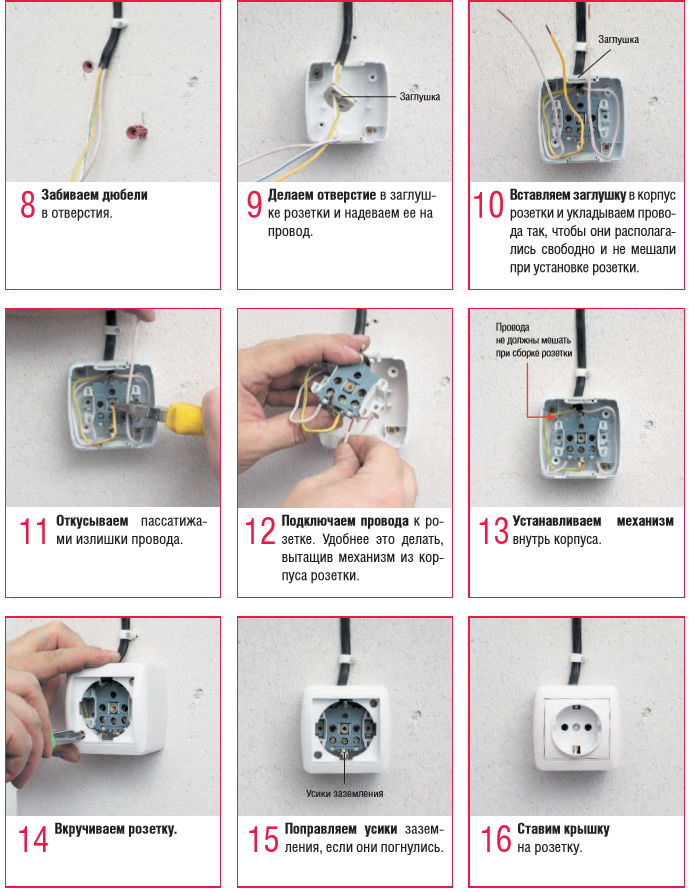

Подключение проводов к двойной розетке выполняется следующим образом. Для проверки их принадлежности к фазе или нулю нужен простой тестер в виде отвертки с индикатором на ручке. Если при касании отверткой провода индикатор засветился, значит это фаза, если нет – провод нейтральный. Согласно правилам, разная расцветка проводов говорит о принадлежности. Обычно коричневый – это фаза, голубой – ноль, а желтый с зеленым – заземление. Еще одно правило подключение проводки. К правой клемме подключается фаза, к левой – ноль, к центральной, со скобой – земля.

Схема подключения двойной розетки с заземлением

При использовании маломощных устройств, типа ноутбука, светильника для их питания пригодится моноблок двойной розетки. Она вставляется в имеющийся подрозетник и подключается по старой схеме. В этом случае не нужно прокладывать новые кабели, сверлить в бетонной стене место рядом для другого подрозетника и крепить его.

Для демонтажа старой розетки снимается лицевая панель откручиванием двух винтов. Если после снятия отслужившей свой срок розетки остались провода достаточной длины (10-12 см), то они подключаются к контактам нового прибора. Для этого нужно ослабить зажимающие винты на клеммах, вставить туда оголенные концы фазы и нуля, каждый в свою нишу и плотно снова затянуть винты. Провод с заземлением подсоединяется к центральной клемме, на которой находятся скобы.

После подключения проводов приступают к укладке суппорта в подрозетник. При этом нельзя допустить, чтобы под распорные лапки попала проводка. Их металл при затягивании винтов может повредить изоляцию. После установки в подрозетнике корпус розетки фиксируется распорными лапками и саморезами. Сверху монтируется декоративная накладка, которая при правильном монтаже подрозетника в стене или под гипсокартоном ложится четко на их поверхность вплотную и без зазора.

Подключение двойной розетки без заземления отличается только лишь тем, что третий провод «земля» отсутствует. В конструкции прибора не предусмотрен контакт для его использования. Такие розетки можно устанавливать в сухих помещениях. От них могут запитываться самые маломощные приборы, не требующие заземления.

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в одном корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.

В самой распределительной коробке необходимо : фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Двухклавишный блок

Для экономии на платежах за электроэнергию наши читатели советуют “Экономитель энергии Electricity Saving Box”. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя

Важно не путать маркировку, чтобы позже не пострадать

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.

Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Способы подключения

Если подключают розеточный блок одной группы, используют шлейфовый метод. В данном случае речь идет о подключении всех участников группы к общей питающей линии проводки. Шлейфовая цепь предназначена для нагрузок не выше 16А.

В параллельном подключении от распредкоробки прокладывается пара кабелей:

1. Первый кабель идет как шлейф, подавая питание на четыре из пяти розеток пятиместного блока.
2. Второй кабель направляется к пятой точке группы розеток. Эта точка используется для питания мощной техники.

И шлейфовый, и комбинированный метод можно применять для создания открытой или закрытой системы. Шлейфовая методика связана с проделыванием канала в стене, по которому пройдут линии и гнезда для разъемов. Комбинированный способ подразумевает прокладывание проводника PE по стене.

Использование кабель-каналов из пластика увеличивает безопасность системы. К тому же открытая проводка в кабель-канале выглядит эстетичнее. Большая часть каналов имеет перегородки, в которые и укладывается линия. Мониторинг за состоянием проводника можно проводить без проблем, поскольку канал оснащен съемными крышками.

Вариант 2 – Выдвижные розетки

Выдвижные скрытые розетки дают шанс надежно спрятать доступ к электричеству от детей, домашних животных и таким образом не портить идеальный интерьер. Также встроенные в столешницу или корпус мебели устройства значительно экономят место и дают возможность подключения большого количества приборов.

Установить модели такого типа можно самостоятельно:

• Ознакомиться с инструкцией, прилагаемой к встраиваемому набору;
• Наметить габариты отверстия в месте установки скрытой конструкции;
• Аккуратно вырезать отверстие;
• Зафиксировать розетки специальными крепежами, которые обязательно идут в комплекте;
• Вытянуть шнур и включить в ближайший источник питания.
• Проверить работоспособность.

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

желто-зеленый провод – земля

синий или бело-синий – ноль

разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

категорически нельзя

можно в отдельных случаях

можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных. Что категорически недопустимо.

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что “Pe” проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Двойные и тройные розетки

Подключение электророзеток производится уже после того, как выбрано для нее место, проложен туда провод и смонтированы подразеточные коробки. После этого отключают автомат или выкручивают пробки, чтобы снять напряжение, и проверяют его отсутствие. Затем зачищают провод. И только после этого производят подключение. Жилы можно просто завести в клеммы или загнуть их концы в виде колец небольшого диаметра. Если происходит подключение розетки с заземлением, то третью, заземляющую жилу необходимо подсоединить к определенной клемме. Перед этим стоит убедиться в том, что она именно заземляющая. На последнем этапе электророзетку устанавливают в подрозетник и прикручивают крышку.

При подключении двойной или тройной электророзетки, правильно будет подсоединить жилы к разным пластинкам, проводящим ток, а не к одной. На вопрос, как подключить розетку с заземлением, можно ответить – аналогично описанному выше. Заземляющая жила также подсоединяется к заземляющей клемме.

Для трехфазной розетки прокладывают отдельный четырехжильный провод и дополнительно устанавливают автоматический выключатель.

Установка одноклавишного блока

Инструкция:

1. При осуществлении монтажных работ по установке одноклавишного устройства, используется 2 подрозетника, которые имеют конструкцию, позволяющую объединить их в один блок. Подрозетники устанавливаются в углубление в стене, со стороны розетки вводится 3-жильный провод, со стороны выключателя 1-жильный.
2. Подрозетники фиксируются в углублении с помощью гипсового раствора.
3. Когда раствор полностью высохнет, к розетке подключается 3-жильный провод. При этом, следует внимательно отнестись к фазировке этого провода и подсоединить заземление к соответствующей клемме. Фазный же провод необходимо подключить к одной из клемм розетки и вывести на вход выключателя. «Земля» подсоединяется к третьей свободной клемме розетки.
4. На выходе выключателя подключается одножильный провод, который будет по штробе направляется к светильнику.
5. После того, как провода будут подключены, необходимо установить внутреннюю часть в подрозетники и с помощью винтового раздвижного механизма надёжно закрепить во внутренности подрозетников.
6. Затем осуществляется заключительный этап установки такого устройства. Декоративная пластиковая накладка прикручивается к внутренней части с помощью болтов. Со стороны выключателя часто крепление осуществляется посредством защёлки.

Окончательный вердикт для соединений методом шлейфа

В ПУЭ четко прописаны нормативы, которые дают безапелляционные рекомендации:

1. Пункт 7.144 – чтобы подключать открытые проводящие части элементов к заземляющим и нулевым проводникам необходимы отдельные ответвления. Соединять защитные проводники последовательным способом нельзя.
2. Пункт 1.26 ответвления выполняют в коробке, если она соответствует проведению таких работ или в корпусе электрического изделия, розетка к ним относится.

Чтобы не возникло возгорания, если проведено шлейфовое подключение розеток, нужно в обязательном порядке рассчитать нагрузки, которые будут испытывать потребители.

Предстоит учесть:

1. Дополнительные контакты в проводниках являются слабыми звеньями.
2. Розетка рассчитана на потребление номинального тока в пределах 16 А. При подключении такой нагрузки, негативных воздействий не будет. Если включить приборы во все точки, не выдержит кабель из-за суммарного тока, превышающего номинальное значение.
3. Когда хозяин планирует включать в одной комнате аудиотехнику, телевизор, компьютер – не особо мощные приборы, бессмысленно подводить для них отдельные точки.

Для целого дома, если в нем появилось много техники, бытовых приборов, сантехнического оборудования, лучше не нарушать электротехнических правил. Нужно сделать все розетки автономными, тогда не придется при включении новой электропечи, мультиварки или гриля задумываться, насколько опасна, одновременная работа мощных приборов, какие последствия в целом ожидают от перенагрузки электросистемы. Сколько бы ни было затрачено средств на надежную проводку, это будет выгодней по сравнению с ремонтом квартиры после пожара, если останется, что восстанавливать.

Порядок монтажа ответвлений в подрозетнике

Часто подключают группу розеток к одному трехжильного кабелю и соединяют их шлейфом, то есть параллельно. При параллельном соединении не соблюдается требование непрерывности защитного заземления. Соединение шлейфом двух проводников PE на одной клемме, снижает надежность контакта.

Шлейфом соединяют все три проводника в каждой розетке (фаза, ноль и заземление). Подключение шлейфом делается в случае небольших нагрузок потребителей и при нормальных условиях эксплуатации. Также используют шлейф при необходимости скорого добавления розеток.

Подключение розеток шлейфом без разрыва защитного заземления PE методом опрессовки

При соединении шлейфом, для увеличения надежности контакта, концы жил нужно выгибать под кольцо и пропаивать. Желательно чтобы на клемме была прямоугольная шайба, для плотности контакта. Однако правильное соединение проводника заземления PE должно быть без разрыва и иметь ответвление.

Концы провода заземления соединяют опрессовкой, с выводом ответвления. Гильза после опрессовки изолируется специальным колпачком. Такое соединение заземления делают для каждой розетки в подрозетнике. Опрессовка считается самым надежным соединением и обеспечивает непрерывность провода заземления.

Ответвление снижает нагрузку на клемму. Некоторые специалисты рекомендуют использовать соединение с ответвлением и опрессовкой, не только для заземления, но и для фазного и нулевого проводника. Места для укладки ответвлений и опрессовки в современных подрозетниках достаточно. Делают соединение шлейфом при добавлении одной или двух розеток, с небольшими ремонтными работами.

Что собой представляет устройство из 3 разъемов?

Розетка независимо от количества посадочных мест в ней имеет стандартную конструкцию:

• керамическую сердцевину, на которой содержатся клеммы для нулевого и фазового проводов, иногда и для заземления,
• декоративную пластиковую коробку,
• металлические пластины, которые обжимают штыри штекера для замыкания цепи.

В двойных и тройных может быть один или несколько подрозетников – это зависит от марки прибора, его конструктивных особенностей. Пластины чаще латунные или медные, поскольку они отличаются более высокой проводимостью и прочностью, чем другие металлы. При этом важен способ крепления проводов, сила их фиксации в клеммах. Чаще всего это отверстия в металлических пластинках, снабжённые для фиксации шурупом. Необходимо сильно затягивать крепёж, чтобы не нагревались плохие контакты и не искрили

Это условие важно для безопасности, поскольку такие розетки с люфтом проводов в клеммах часто становятся причиной пожара. По принципиальной схеме установки тройной розетки с двойными аналогами есть небольшие различия. Необходимо подводить в определённом порядке фазные и нулевые проводники к попарно расположенным клеммам

Если порядок расположения на левой или правой клеммах фазного и нулевого проводов роли никакой не играет, то очерёдность подключения каждого последующего гнезда уже определено и должно выполняться так, чтобы не возникало короткого замыкания. СоветСреди нескольких конфигураций тройных приборов популярны ленточные, в которых гнёзда расположены на одной линии, или в форме треугольника, где посадочные места располагаются более компактно в вершинах треугольника. Принципиального различия в их работе нет, всё зависит от предпочтений и потребностей хозяев

Необходимо подводить в определённом порядке фазные и нулевые проводники к попарно расположенным клеммам. Если порядок расположения на левой или правой клеммах фазного и нулевого проводов роли никакой не играет, то очерёдность подключения каждого последующего гнезда уже определено и должно выполняться так, чтобы не возникало короткого замыкания. СоветСреди нескольких конфигураций тройных приборов популярны ленточные, в которых гнёзда расположены на одной линии, или в форме треугольника, где посадочные места располагаются более компактно в вершинах треугольника. Принципиального различия в их работе нет, всё зависит от предпочтений и потребностей хозяев.

Материалы и инструменты

Перед началом работ следует запастись всеми необходимыми материалами, комплектующими изделиями и инструментами.

Для монтажа понадобятся:

• Перфоратор или ударная электродрель для устройства посадочного места, куда будет устанавливаться подрозетник.
• Кабель для перемычек.
• Индикаторная отвертка. Необходима для того чтобы определить фазный и нулевой провод.
• Подрозетник, лучше Legrand, изготовленный из прочного огнеупорного пластика или металлический.
• Мультиметр. Нужен для замеров напряжения на участках электрической цепи, где планируется подключение.
• Моноблок, выполненный в виде двойной розетки.
• Отвертки с крестовой или плоской рабочей частью, в соответствии с используемыми саморезами.
• Саморезы или другой подходящий крепеж, используемый при установке розетки в установочную коробку.
• Острый канцелярский нож, с помощью которого осуществляется зачистка изоляции проводников.
• Изолента для защиты соединений и открытых частей.
• Гофрированная трубка. Ее использование не обязательно, но желательно для обеспечения дополнительной электробезопасности.
