Как подключить блок розеток: правила установки и схемы подключения

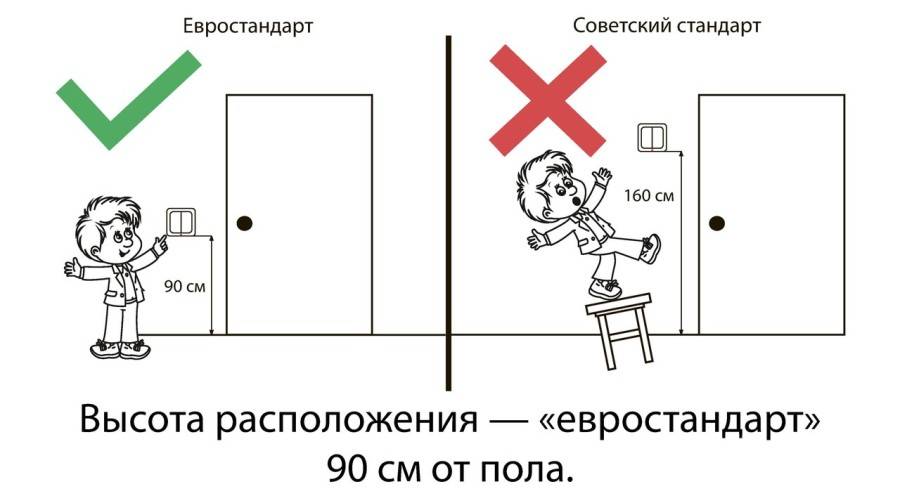

Высота установки выключателей

Расположение выключателя на стене определяется, в первую очередь, удобством его использования. Выключатель должен располагаться вблизи входной двери комнаты, чтобы его легко можно было найти даже в темноте.

В советское время выключатели располагались чуть высоте плеча и немного выше. Такая высота считалась приемлемой, хотя определялась скорее вопросом экономии длины силового провода. На самом деле, такая высота расположения выключателя не очень удобна в семьях с детьми. В настоящее время высота установки выключателя рекомендуется 80 – 90 см от уровня пола, что соответствует расположению опущенной кисти руки. Впрочем, высота установки выключателя никак не регламентируется и определяется лишь вопросом удобства.

Единственным исключением по требованию к высоте монтажа является установка автоматического выключателя с датчиком движения. Для лучшего срабатывания датчиков лучше всё же монтировать его на высоте 170 – 180 см. Кроме того, чтобы датчик всегда вовремя и хорошо срабатывал, нужно избегать установки такого выключателя вблизи углов, крупной мебели, в нишах и других местах, которые могут вмешаться в правильность его работы.

Что понадобится для коммутации схемы?

Электрическая проводка бывает открытого и скрытого исполнения. В этой статье мы будем рассматривать подключение розеток и выключателей, выполненное по второму варианту, когда вся электрическая коммутация скрыта под слоем штукатурки. Скрытое исполнение – это наиболее распространённый тип электропроводки, открытую прокладку проводов, как правило, применяют в качестве временного варианта.

Подготовка стен

Перед тем, как подключить в комнате розетку и выключатель, нужно подготовить в стене отверстия для их установки и штробы, в которых будут прокладываться провода. Всего должно быть три отверстия – для распределительной коробки и для подключаемых коммутационных аппаратов.

Лучше заранее нарисуйте ориентировочный чертёж на листке бумаги, где именно вы планируете сделать подключение выключателя и розетки, и по какому маршруту к этим местам будут прокладываться провода.

Отверстие для распределительной коробки делают, как правило, под потолком, ниже на10-15 см. Отверстия для коммутационных аппаратов делают на месте их планируемой установки. Розетку лучше монтировать на расстоянии 30 см от чистого пола, там, где к ней будут подключаться бытовые приборы. Выключатель желательно устанавливать на входе в комнату на уровне опущенной руки взрослого человека – около 90 см от чистого пола. Эти работы выполняются электродрелью со специальной коронкой по кирпичу или бетону, перфоратором с победитовым сверлом, ударной дрелью или болгаркой УШМ.

При монтаже штроб учитывайте несколько важных правил:

1. Они могут быть только горизонтальными либо вертикальными, никаких наклонов не допускается.
2. Весь путь штробы от распределительной коробки до мест установки розетки и выключателя должен проходить с минимальным количеством поворотов.
3. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам – менее, чем на 40 см.

Для монтажа штроб можно пользоваться молотком и зубилом, перфоратором, болгаркой или специальным инструментом штроборезом.

Когда все отверстия и штробы будут готовы, тщательно очистите их от пыли при помощи пылесоса.

Установочные элементы и инструмент

Для выполнения электрической части работ вам потребуются следующие материалы и инструменты:

• распределительная (распаечная) коробка, в ней выполняется подсоединение всех проводов;
• две пластмассовых или полипропиленовых монтажных коробки (подрозетники), они нужны для того, чтобы надёжно закрепить коммутационные аппараты в стенных отверстиях;
• розетка внутренней установки;
• выключатель внутренней установки с одной клавишей;
• осветительный прибор;
• набор отвёрток (плоская и крестообразная);
• нож или стриппер для снятия изоляции с жил;
• пассатижи с изолированными ручками;
• зажимы или изоляционная лента;
• индикаторная отвёртка.

Для коммутации всей электрической схемы вам ещё понадобится двухжильный провод. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю. Это облегчит коммутирование схемы, не придётся выискивать приборами фазу и ноль, нужно будет просто соединять жилы одинакового цвета.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель.

Подготовительные работы, разборка приобретённого блока

Перед началом работ необходимо убедиться в том, что напряжение снято, а вводной автомат выключен. Помните, что поражение электрическим током опасно не только для здоровья, но и для жизни. Не стоит забывать о правилах техники безопасности.

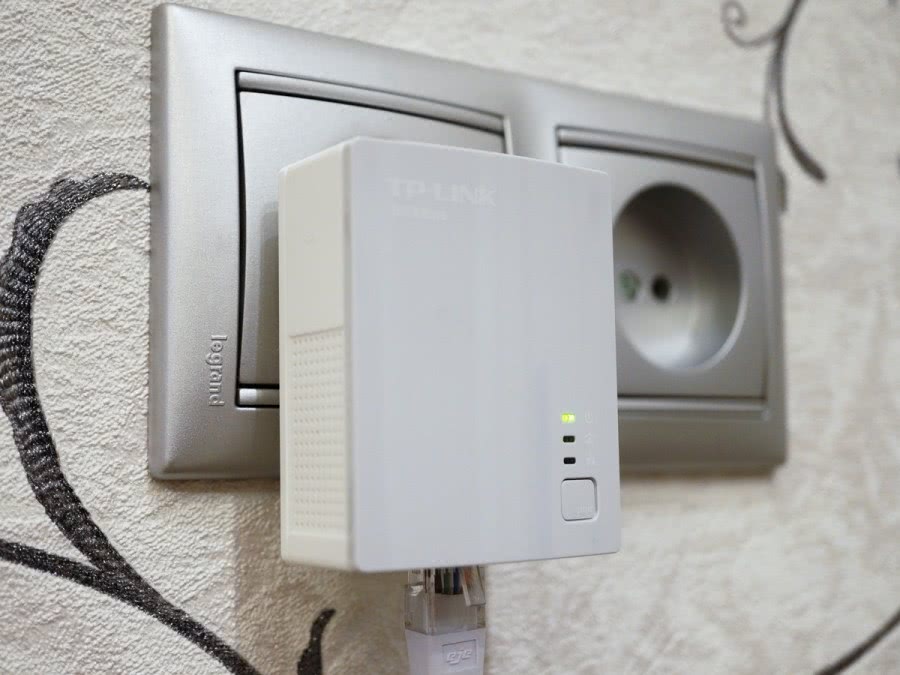

Подобные блоки «выключатель-розетка» могут отличаться один от другого количеством клавиш, которое варьируется от одной до трёх. Суть подключения от этого кардинально не изменится, поэтому сегодня будет рассмотрена коммутация на примере одноклавишного выключателя. Поняв принцип монтажа, домашний мастер легко разберётся и с большим количеством выключателей.

Так выглядит блок «розетка-выключатель», который сначала требуется разобрать

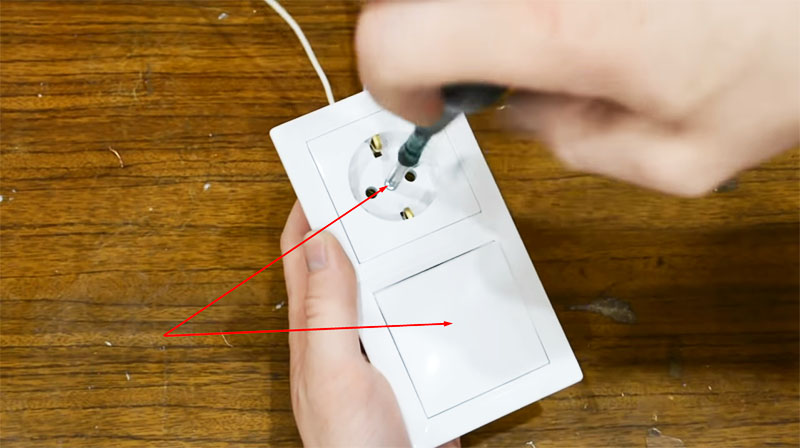

Первым делом необходимо удалить все элементы, фиксирующие внешнюю декоративную накладку, которая не даст добраться до контактов. Делается это следующим образом. Выворачивается винт из центра розетки, после чего демонтируется клавиша выключателя. Если её не получается снять вручную, можно аккуратно поддеть край тонкой отвёрткой или ножом. Под клавишей есть небольшая пластиковая пластина, которая держится на защёлках. Её также следует убрать.

Удаляются все элементы, препятствующие снятию декоративной накладки

Разборка внутренней части

Далее нужно вытащить выключатель и розетку из корпуса, который играет ту же роль, что и «стакан» при монтаже обычных точек. Для этого выворачиваются 4 фиксирующих винта. И вот здесь есть один нюанс. Полностью их выкручивать не нужно. Достаточно лишь немного ослабить. Дело в том, что если винты (саморезы) вывернуть полностью, то при сборке это может создать определённые неудобства. Да и тратить время на ненужную работу вряд ли кому-то захочется.

Винты, фиксирующие выключатель и розетку, нужно немного ослабить

После того, как фиксирующие винты будут ослаблены, розетка, как и выключатель, легко вытаскиваются из коробки. Их нужно только немного повернуть.

Поворот розетки и выключателя позволят легко извлечь их из коробки

Соединение розеток шлейфом согласно ПУЭ

Подключение розеток шлейфом, то есть последовательное соединение, можно встретить практически везде. Это самый распространенный способ их подключения. Так требуется меньше кабеля и уменьшаются трудозатраты. Кто-то считает соединение розеток шлейфом не допустимым, так как будет разрываться нулевой защитный проводник, что запрещено ПУЭ. Хотя большинство электриков на нормативные документы не обращают особого внимания и подключают розетки последовательно с помощью перемычек из жил кабеля.

Мы стараемся придерживаться требований ПУЭ и ниже я хочу рассказать и показать как это делаем мы.

Сначала давайте прочитаем ПУЭ п. 1.7.144:

Присоединение проводящих частей к основной системе уравнивания потенциалов должно быть выполнено также при помощи отдельных ответвлений.

Присоединение проводящих частей к дополнительной системе уравнивания потенциалов может быть выполнено при помощи как отдельных ответвлений, так и присоединения к одному общему неразъемному проводнику.

Из этого пункта видно, что подключение нулевых защитных и нулевых рабочих проводников должно быть выполнено с помощью ответвлений и не допускается их последовательное включение. То есть не допускается подключение данных проводников к контактам первой розетки, потом подключение второй розетки с помощью перемычек из жил кабеля и т.д.

Но, как быть, если необходимо сделать подключение розеток шлейфом, например в блоке, состоящем из нескольких розеток? Как это делаем мы я как раз вам и хочу показать.

Подключение розеток шлейфом выглядит так. От щита кабель пришел к первой розетке, потом от нее пошел на вторую, от второй на третью и т.д.

Для того чтобы не нарушать ПУЭ п.1.7.144 необходимо подключения нулевого рабочего и нулевого защитного проводников делать с помощью отдельных ответвлений. Для этого, чтобы уместить соединения ответвлений, мы применяем глубокие подрозетники. Они где-то на два сантиметра глубже обычных коробок, что позволяет в них все свободно уместить.

Как вариант, можно использовать установочные коробки Hegel. Берется один глубокий подрозетник и соединяется с несколькими обычными.

Ниже показываю пример, когда необходимо подключить две розетки, стоящие в одном блоке, и необходимо подключить следующий блок тоже состоящий из двух розеток. Для этого от щита приходит кабель к первому блоку, а второй кабель уже от него уходит на второй блок.

Соединенные установочные коробки монтируем в стену и оба кабеля выводим в глубокий подрозетник. На фото ниже второй кабель плохо видно, так как он лежит под первым.

Затем все концы разделываем и приготавливаем два комплекта перемычек. Таким образом, получается, что в глубоком подрозетнике будут находиться четыре фазных жилы, четыре нулевых рабочих жилы и четыре нулевых защитных жилы. Это группы жил: 1 – от щитка, 2 – на первую розетку блока, 3 – на вторую розетку блока, 4 – на следующий блок розеток.

Далее проводники группируем по цветам и соединяем. Все соединения я делаю с помощью опрессовки.

Гильзы изолируем с помощью термоусаживаемой трубки, так как это надежно, безопасно, быстро и не дорого.

Затем все соединения аккуратно укладываем в глубокую установочную коробку. Таким образом, получаются отдельные ответвления на каждый контакт розетки. Это разрешено ПУЭ. Также, при использовании данного варианта подключения розеток, пропадает необходимость применения скрытых распределительных коробок. Получается, что они будут находиться в самих подрозетниках и к ним всегда будет доступ в случае необходимости.

На заключительном этапе ставим сами розетки.

Ниже представлен следующий блок розеток, к которому уходит кабель от уже подключенного блока. Здесь выполняются те же самые операции, которые описаны выше.

На следующем фото показан конечный результат. Второй блок розеток находится в левой части фото

Во всей квартире мы подключали розетки шлейфом, как описано в данной статье. Поэтому скрытых распределительных коробок в розеточных линиях здесь нет ни одной, и при необходимости есть доступ ко всем соединениям кабелей.

Розетки в комнате.

Розетки в другой комнате.

Когда полы в квартире еще не готовы, то под инструмент и расходные материалы стелю что-то чистое. Люблю когда весь инструмент находится в чистоте.

Это интересно: Лучшие производители электроинструмента – рейтинг 2017 года: объясняем основательно

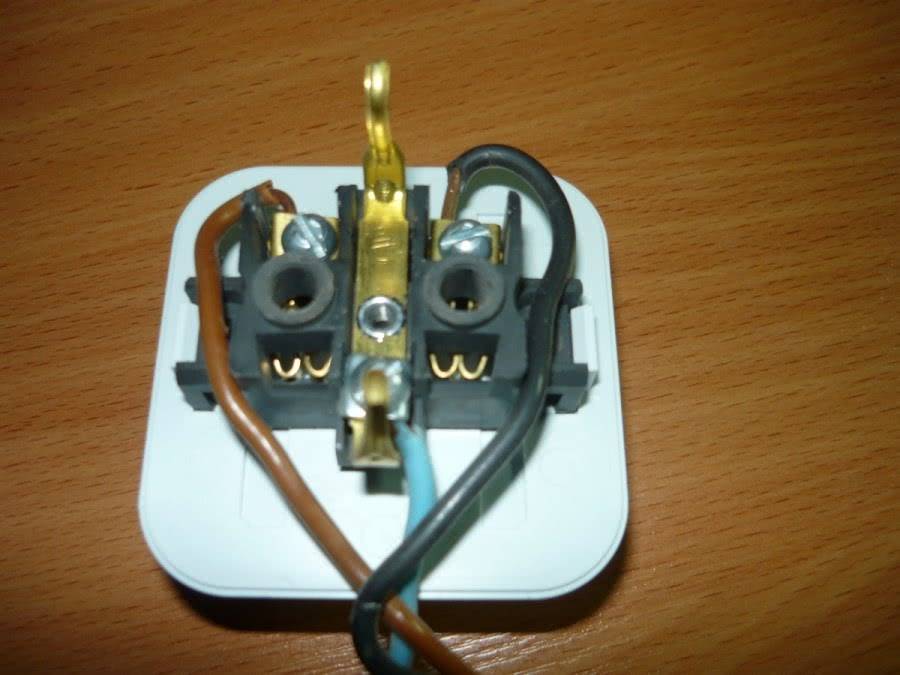

Подключение жил кабеля к контактам блока

Для коммутации именно такой модели, как в сегодняшнем примере (розетка с заземлением и одноклавишный выключатель) понадобится 4 жилы. Их количество может увеличиваться по одной на каждую дополнительную клавишу. Здесь же 3 жилы будут приходящими – это фаза, ноль и земля, а одна отходящая (сигнальная), по которой питание пойдёт от выключателя на освещение.

Для примера использован трёхжильный кабель с дополнительной четвёртой жилой

Если блок приобретается в сборе, а не изготавливается самостоятельно, то розетка с выключателем уже соединена перемычкой. По ней будет идти напряжение. Если же домашний мастер самостоятельно собирает подобный блок, то стоит помнить, что по такой перемычке обязательно должна проходить фаза. Прохождение через выключатель нуля не допускается нормами ПУЭ. Это опасно не только при последующем обслуживании осветительных приборов, но и при их эксплуатации. Подробнее в этом вопросе разберёмся ниже.

Подключение фазного провода

Фазный провод необходимо подключить к контакту, на котором «сидит» перемычка. Это позволит одновременно запитать и розетку, и контакт выключателя. Самым удобным вариантом будет использование четырёхжильного кабеля. Здесь легко разобраться с подключением согласно цветовой маркировке. В качестве фазного провода может использоваться жила любого цвета, кроме голубого и жёлто-зелёного. В четырёхжильном кабеле как раз две жилы будут использоваться как фазные – для вводного и сигнального.

В нашем случае, в качестве фазного провода был использован обычный белый.

Перемычка между выключателем и розеткой – именно сюда подключается фазный провод

Заземляющая жила

Если на розетке имеется скоба или контакт заземления, его необходимо подключить. Для этого используется жёлто-зелёная жила кабеля, которая и коммутируется с нужным контактом. При этом стоит понимать, что заземление необходимо только для розетки. Выключатель этого не требует.

Жёлто-зелёная жила подключается к контакту заземления розетки

Нулевая жила и её подключение

В качестве нулевой жилы в сегодняшнем примере был использован, как и положено, голубой провод. Он должен быть подключён ко второму (свободному) контакту розетки. Больше нейтраль никуда не идёт, в коммутации выключателя она не нужна.

Многие считают, что не имеет значения, что пройдёт через выключатель – ноль или фаза. Ведь при размыкании как одного, так и другого, свет всё равно погаснет. Однако такое заблуждение довольно опасно. Ведь при разрыве нуля и отключении лампы, напряжение на ней всё равно останется. А теперь представим, что нужно поменять излучатель. Мастер встаёт на табурет или стремянку, берётся за патрон и при определённых условиях получает удар электрическим током.

Кроме того, энергосберегающие лампы, которые так полюбились Россиянам в последние годы, довольно плохо реагируют на подобное подключение. Они периодически моргают при разомкнутом выключателе по причине того, что в их схеме присутствует конденсатор. Он медленно накапливает напряжение с фазного провода, а когда оно достигает предела ёмкости, выдаёт разряд на лампу.

Нулевая жила подключается только на розетку, как и заземление

Сигнальная жила провода

Последней подключается сигнальная жила, по которой напряжение будет подаваться на приборы освещения. Она должна быть немного длиннее остальных для удобства монтажа. Сигнальная жила подключается на оставшийся свободным контакт выключателя. Обычно он располагается в самом низу блока. В нашем случае для соединения была использована белая жила с красной полосой, идущая в кабеле.

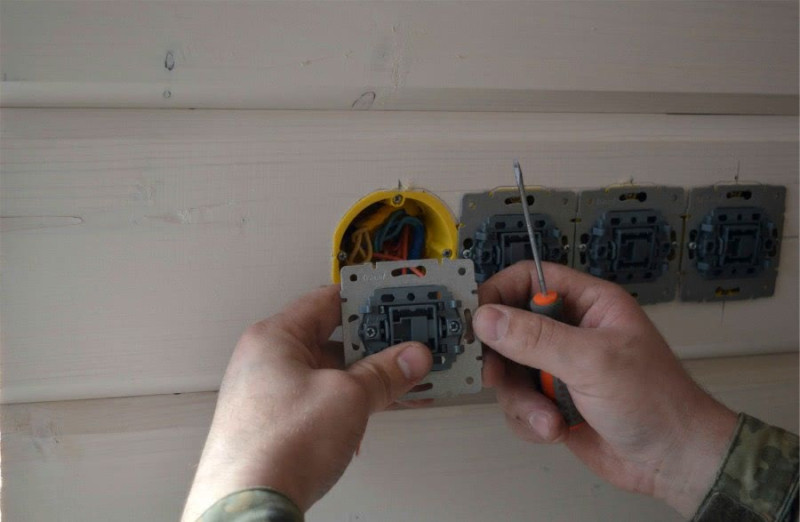

После того, как последняя жила зафиксирована на контакте, можно собирать блок в обратном порядке и закреплять его в нужном месте.

В последнюю очередь коммутируется сигнальная жила, которая пойдёт на осветительные приборы

Watch this video on YouTube

Монтаж блока розеток своими руками

Все действия по установке группы точек электропитания выполняются в строгой последовательности.

Разметка стен

Выполняют при помощи строительного уровня или линейки с маркером. Будущие каналы должны располагаться только вертикально или только горизонтально. Запрещается делать косые штробы под кладку кабеля

Важно точно разметить места под установку подрозетников. Между их центральными частями должно быть строго 72 см

В противном случае коробки не станут на место

В противном случае коробки не станут на место.

Штробление

Штробление стен под розетки

Подготовку каналов под укладку кабеля можно выполнять перфоратором, шлифмашиной, зубилом с молотком. Каждый мастер подбирает способ под себя в зависимости от наличия у него того или иного инструмента.

Принцип формирования штробы выглядит так:

• По линии разметки болгаркой делается рез с двух сторон. Если мастер работает перфоратором, с шагам 1,5-2 сантиметра вдоль линии делаются отверстия.
• При помощи молотка и зубила лишний бетон выбивается из стены, формируя каналы под укладку проводки.
• Технические выемки под установку подрозетников делают перфоратором с коронкой. Здесь также нарезают бетон, а затем выбивают лишнее зубилом и молотком. При необходимости выбирают глубину выемки. Периодически вставляют подрозетник в бетон, проверяя, насколько его края выступают над плоскостью стены. Нормой считается некоторое углубление элементов внутрь. Позднее лишнее свободное пространство заполнится строительной смесью.

Монтаж подрозетников

Вмонтированные подрозетники должны идти в уровень со стеной

Чтобы установить комплект подрозетников, желательно купить специальные пластиковые стаканы под них. Элементы фиксируют в гнёздах с помощью алебастрового или гипсового раствора. Его готовят из сыпучего материала, смешивая с водой в соотношении 4:1. Консистенция должна иметь вид густой сметаны.

Готовый раствор закладывают в гнездо бетонной стены и, выпустив в технические зазоры стаканов провода, монтируют те в стену

Важно отслеживать ровность установки стаканов при помощи уровня. Недопустимо, если они будут выступать над плоскостью стены

С помощью остатков строительной смеси максимально выравнивают стену вокруг будущего блока

С помощью остатков строительной смеси максимально выравнивают стену вокруг будущего блока.

Раствор схватывается примерно за 2-4 часа. Для верности можно дать ему сутки на высыхание.

Особенности установки розеточных блоков в гипсокартоне

Установка розеток в гипсокартон требует аккуратности

Если накладной подрозетник нужно встраивать в стену из гипсокартона, здесь можно приложить меньше трудозатрат. Подрозеточный блок имеет специальные лапки, которые нужно просто прижать к ГКЛ-коробу по бокам. В свою очередь наружный выступ-ободок стакана просто не даст ему провалиться вовнутрь. Если в дальнейшем предполагается облицовка стены плиткой, нужно чтобы элемент выступал над плоскостью стены на толщину облицовочного материала.

На момент формирования гнезда под стаканы желательно не давить сильно на стену, чтобы не сломать её. Гипсокартон — материал относительно хрупкий.

Техника безопасности

Всегда выполняйте все виды работе после того, как обесточили помещение. Проверяйте провода указателям фазы. Все нужно делать с резиновой изоляцией. Наращивайте провода.

Все места спаивайте, а не скручивайте. Не допускайте контактов с голыми проводами.

Розетку в стене нужно изолировать и плотно закрепить. Все излишки укоротите и заложите в стену. Все провода и оборудование должно быть рассчитано на силу тока по номиналу.

Таким нехитрым способом вы легко и безопасно установите розетку с заземлением. При соблюдении всех правил и норм у вас получится качественно выполненная работа.

Разводка проводов

Для подключения проводов необходимо использовать параллельную схему. В этом случае к каждому имеющемуся проводу подключают по два из дополнительных жил, которые будут направлены на вторую и третью розетки. Далее при помощи индикатора следует определить ноль и фазу, затем отключить электропитание. После этого провода скручивают, передавая их по очереди к другим подрозетникам по отверстиям их задней стенки.

Подключение блока из трех розеток с одним подрозетником требует применение шлейфа. Такого варианта монтажа следует избегать, поскольку он будет менее безопасен, а изделие быстро износится.

Соблюдение техники безопасности при монтаже розеток

Работы с электричеством относятся к категории опасных. Даже малое напряжение приводит к ожогам, поражениям и другим неприятным последствиям. Соблюдение техники безопасности:

• обесточить помещение, в котором проводятся работы;
• проверить участок перед началом специальным прибором (можно включить устройство в сеть);
• использовать резиновые перчатки, технику с прорезиненными ручками;
• при «наращивании» длины недостаточно скрутить провода, требуется спайка;
• не допускается контакт с соединенными оголенными кабелями;
• излишки не должны «торчать» – укорачивают, закладывают в стену;
• проверять подходят ли приборы для работы с используемым уровнем тока и напряжения.

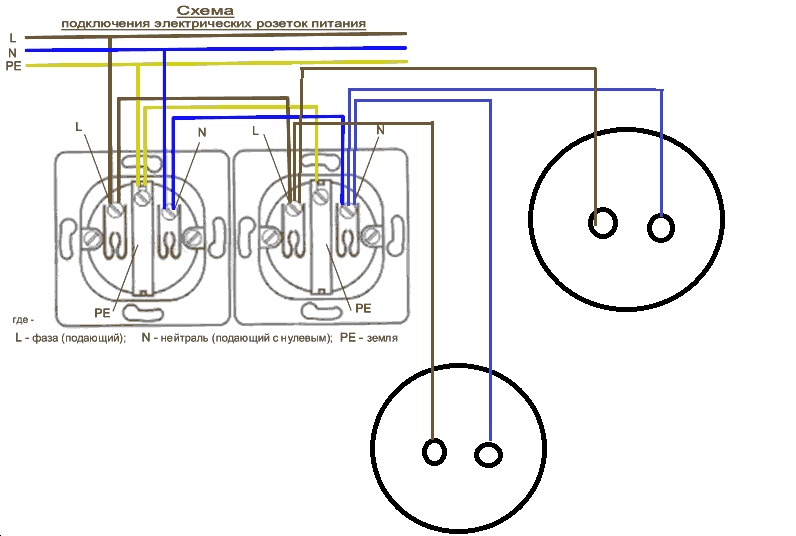

Схемы подключения розеток

Во время монтажа электропроводки важно правильно выбрать схему подключения нескольких розеток между собой. Всего выделяют три способа:

1. Параллельное соединение или подключений звездой.
2. Последовательное или шлейфом.
3. Смешанное.

Понятия «последовательное» и «параллельное» — в этом контексте условны, и не нужно их воспринимать в классическом понимании соединений элементов электрических схем.

Вышеперечисленные способы можно дополнить кольцевым подключением, когда от одного провода запитывают все розетки квартиры или в доме. Такая схема может включать в себя все три варианта соединения. Каждый из них имеет свои плюсы и минусы. При выборе метода подключения, необходимо учитывать, что электрическое соединение уязвимо в точках скруток. В то же время увеличение количества распределительных коробок снижает продолжительность срока службы проводки.

Рассмотрим каждую схему соединения розеток более подробно.

Последовательная схема

Шлейфовое соединение предполагает последовательное подключение нескольких розеток в ряд между собой. Соединение делают без распределительной коробки, так как фиксацию жил выполняют на контактах розеток в подрозетниках. На основную розетку подводят фазу и нулевую жилу. От нее отходят провода на остальные точки.

Такой метод используют, когда необходимо объединить розетки в единый блок. Но такая схема не годится для подключения силовых устройств, как, например, электрических и микроволновых печей, стиральных машин, кондиционеров. В случае превышения нагрузки контакты могут отгореть. И если отгорит провод в первой розетке — подключенные после неё работать не будут.

Важно также отметить, что провод заземления нельзя пускать шлейфом, он должен подключаться к каждой точке, как показано на схеме выше

Параллельное соединение

Параллельное соединение розеток называют еще подключением по типу «звезда». Суть метода заключается в том, что схема включает в себя распределительные коробки, в которых производят независимое соединение розеток. В коробку заходит один основной, питающий кабель. От него выполняют разветвление проводов по точкам. Внешне это напоминает звезду, по этой причине метод получил свое название.

Важным преимуществом такого метода является автономность работы розетки, то есть независимость от состояния других. Если одна из розеток выходит из строя, то остальные продолжают функционировать дальше. Но если перегорает основной кабель, то напряжение исчезает во всех. Однако в таких случаях всегда достоверно известно, где нужно искать обрыв.

Еще одним недостатком такой схемы соединения (параллельно) является увеличенный расход проводки. Для подключения каждой розетки требуется тянуть отдельную линию, что повышает стоимость электромонтажных работ.

Смешанная схема

Смешанное соединение помогает повысить надежность схемы подключения розеток. Часто такой способ используют при монтаже точек шлейфовым методом. Суть способа заключается в установке распределительной коробки, к которой подводят питающий кабель. Затем выводят электропроводку для каждой розетки в комнате. От него делают ответвления к оставшимся точкам, которые расположены между коробкой и дальней точкой подключения.

Соединение смешанным способом обеспечивает надежность, так как схема включает в себя независимые точки электропитания. В случае выхода из строя одной из них, остальные розетки не лишаются напряжения и продолжают функционировать. Найти обрыв также не составит особого труда, так как электрические точки соединены независимо друг от друга.

Кольцевое соединение

Соединение розеток кольцом — необычная схема, так как применяют ее редко. Но такой метод имеет свой ряд преимуществ. Смысл разводки заключается в прокладке основного питающего кабеля по периметру помещения. Проводка выходит из распределительного щитка и другим концом заходит в него.

Места стыков для ответвления в отдельные комнаты выполнены в распределительных коробках. Соединение выполняют шлейфом или по типу звезды.

Сечение основного кабеля выбирают из расчета общей нагрузки помещения, когда одновременно в каждой комнате включены несколько приборов. Кольцевое соединение не уступает в надежности параллельному подключению, так как в схеме сохраняется автономность работы точек.

Важно знать до начала работ

Все работы по установке розеток и выключателей, прокладки электро коммуникации важно делать только после полного отключения тока в сети. Отключите автомат или пробки. И не подключайте, пока монтажные работы не будет завершены

Возьмите индикатор и убедитесь, что розетка или проводка, с которой собираетесь работать, обесточены. Профессионалы предлагают пользоваться сразу двумя индикаторами. Это позволит гарантированно избежать нежелательных последствий

И не подключайте, пока монтажные работы не будет завершены. Возьмите индикатор и убедитесь, что розетка или проводка, с которой собираетесь работать, обесточены. Профессионалы предлагают пользоваться сразу двумя индикаторами. Это позволит гарантированно избежать нежелательных последствий.

1. Следует наблюдать за состоянием изоляции проводов, и не использовать в работе повреждённые экземпляры.
2. Строго запрещено перекусывать кусачками провода под напряжением.
3. В местах, где ранее уже была проложена проводка нельзя заниматься долблением стен, их сверлением или резкой.

Любое касание отверткой с проводами ноля и фазы неизбежно провоцирует замыкание в сети.

Стандарты установки розеток:

• не ниже 20 см от пола;
• на каждые в 6–10 кв. м. комнат жилья делается одна розетка.

Для этого стоит принимать во внимание:

1. Мощность всех будущих энергопотребляющих приборов в квартире или доме. Показатели всех устройств просто складываются вместе. Необходимо знать и какова предельная мощность выделенная сетью.
2. Выбор типа провода или кабеля зависит от метода их укладки: открытого или внутреннего. Необходимо определиться, какая прокладка подходит конкретному месту электромонтажа.
3. При прокладке проводки не стоит укладывать провода, переплетая пучками.

Установка розетки в стену из бетона или кирпича

Для установки розетки или выключателя в стену потребуется специальная коробка, которая называется подрозетник.

Чтобы его установить в бетонную или кирпичную стену нужно провести следующее действие:

• приготовить нужный инструмент и материал;
• сделать разметку на стене, в месте установки розетки;
• высверлить углубления в стене;
• установить подрозетники.

Из инструмента возьмем:

• перфоратор;

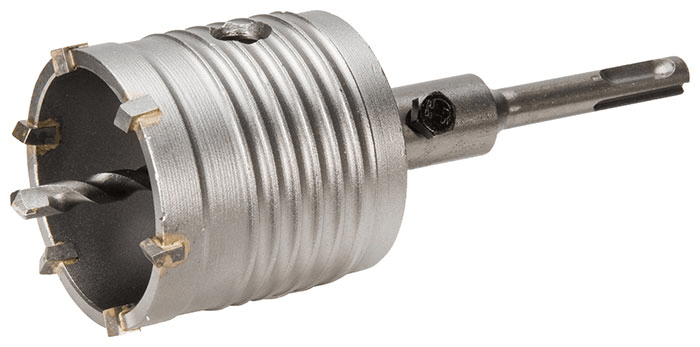

• специальная коронка для сверления диаметром 70 мм;
• уровень;
• карандаш;
• шпатель.

Из материала возьмем:

• подрозетники;
• саморезы;
• строительный алебастр;
• вода.

Для начала размечаем место установки розеток. Расстояние от пола в жилых помещениях описано в статье о монтаже электропроводки .

Для примера будем устанавливать блок из трех подрозетников. Так будет более понятнее суть установки.

На самом деле установка количества розеток регламентируется вами. Сколько нужно, столько и устанавливайте: одну, две, три, четыре или пять. Больше, с подводкой одного трехжильного провода, не имеет смысла, да и не безопасно.

Если нужно больше, делайте отдельную группу розеток с подводкой другого трехжильного провода питания.

Подрозетники нужно купить такие, у которых есть специальные пазы для соединения между собой. Соедините подрозетники друг с другом.

Если измерить расстояние от середины одного подрозетника до середины другого, то получится расстояние равным 71 мм. Запомните это расстояние. Оно вам пригодится, когда будите размечать и измерять место сверления.

Изготавливаем шаблон для разметки. Для этого в центр каждого подрозетника вкручиваем саморез. Саморез может быть любой:

Отметив нужное место отбиваем уровень карандашем:

Затем прислонив блок из трех подрозетников к стене делаем царапины саморезами снизу в верх, а после царапины дорисовываем карандашом. Это будет место сверления.

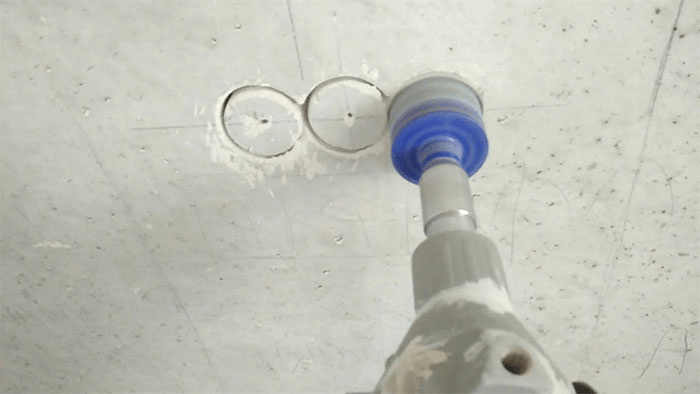

Работа будет пыльная. Приступаем к сверлению. Вставляем коронку в перфоратор и сверлим три отверстия до нужной глубины.

Дальше работаем лопаткой, выставив перфоратор на долбление:

Предварительно вымести всю пыль кистью с мест сверления:

Примеряем и проверяем плоскость, что бы подрозетники не выступали из стены. Обязательно проходим пропиткой места сверления водой и еще раз примеряем и устанавливаем подрозетники с помощью строительного алебастра:

Если все розетки будут на 220 В, то провод, который будите заводить в коробку, должен быть с крайним, что поможет избежать проблем с подключением.

Провода, при подсоединении розеток, можно проводить шлейфом, от одной коробки к другой через отверстия проделанные заранее при соединении коробок между собой.

Заключение

Таким образом вы узнали, как установить розетки в стену с помощью коробок. Это одна из методов установки, но существуют и другие, например, вырезание места установки розеток в бетонной или кирпичной стене с помощью ручной угловой отрезной машинкой. Но это другая история.
