Резервирование и ротация кондиционеров
В некоторых помещениях к уровню температуры и ее стабильности предъявляются жесткие требования.
Примерами могут служить:
Для них изменение параметров микроклимата из-за возрастания нагрузки на климатическое оборудование или при выходе его из строя становится критическим. Чтобы избежать нештатных ситуаций нередко применяют климатические системы, включающие несколько кондиционеров, постоянно находящихся в работе и дополнительные (резервные) блоки.
Блок ротации кондиционеров
Резервирование позволяет:
При организации таких систем используют несколько методов резервирования
Ротация, с передачей данных по ИК и радиоканалу
Многие руководители предприятий для поддержания необходимой температуры лабораторий и серверных применяют бытовые кондиционеры. Это связано с достаточно высокой стоимостью специализированной техники, предназначенной для охлаждения воздуха в таких помещениях. Для экономии электроэнергии, повышения отказоустойчивости бытовой климатической техники, а также для обеспечения бесперебойного функционирования охлаждения, очень часто применяется схемы резервирования и попеременного переключения кондиционеров, выполненные на основе модулей ротации БУРР и БИС.
База работает в комплекте с исполнительными модулями БИС, установленными по одному на каждое устройство, которых может быть 15. База БУРР оснащена собственным датчиком температуры, на основании данных которого и происходит диагностика работы климатической техники. Принцип его работы заключается в переключении подачи электропитания на определенную группу устройств охлаждения.
Команды, разрешающие или запрещающие подачу электроэнергии, с базового модуля передаются на исполнительные, по радиоканалу. Дальность между исполнительными модулями может составлять 50 м, а они передают команды на кондиционер, посредством ИК канала. Программирование действий ИК излучателей, на включение или выключение определенных климатических приборов осуществляется на базовом модуле. Перед первым пуском «базы», при помощи панели ввода данных устанавливаются предельные величины температуры в помещении.
Такая система дает возможность реализации различных вариантов попеременного использования климатической техники, которая может состоять как из двух, так и из трех групп. Устройство ротации кондиционеров, выполненное на основе модулей БУРР и БИС, дает возможность:
- Мгновенного ввода в эксплуатацию резервной климатической техники. В случае отказа основной группы или нарушение ее нормальной работы происходит резкое повышение температуры в помещении. Именно на это и реагирует базовый модуль, давая команду подключения резерва.
- Подключение дополнительной группы климатической техники, при недостатке производительности основной.
- Эффективного переключения нескольких групп кондиционеров, для выработки ими одинакового ресурса. Частота переключений между группами определяется пользователем.
Применение приборов БУРР и БИС позволяет автоматически прекращать подачу напряжения на кондиционеры, и передавать в общую сеть команды «Авария» или «Пожар». Основным достоинством использования БУРР и БИС является:
- Простота установки, настройки, которая функционирует без прокладки коммуникационных линий к каждому прибору.
- Возможность использования для охлаждения климатическую технику, различной мощности, производительности и торговой марки.
- Возможность монтажа базового модуля БУРР в смежном помещении.
Применение блоков ротации для переключения функционирующих устройств охлаждения воздуха с резервной климатической техникой, дает возможность существенно продлить их ресурс благодаря равномерному вводу в эксплуатацию и контролю над температурными показателями.
2 Как подключается блок ротации на предприятиях.
Как известно на предприятиях работает промышленное оборудование. Оно по своим техническим характеристикам значительно сильнее бытовых аналогов. При этом увеличивается производительность кондиционеров, длина магистралей и границы температур в которых может оперировать данный агрегат.
При подключении блока ротации, нужно помнить о наличии в его программе функции, перезапускающей все системы после аварийного отключения.
Если в помещении расположены два кондиционера, то существует несколько способов их подключения:
- с помощью провода;
- по инфракрасному каналу;
- с применением сухих контактов.
Внутренние модули сплит-систем располагаются строго на одной линии с расстоянием, не превышающим три метра. Установка самого согласоватея работы производится при выключенных кондиционерах и электроэнергии. Важна точка расположения температурного датчика. Она монтируется на одинаковом расстоянии от обоих кондиционеров.
Сама ротационная система обязательно оснащается датчиками, которые фиксируют различные критерии работы. После нормализации температуры в помещении или достижения приемлемых показателей ротационная система дает команду на отключение охлаждающего оборудования.
Часто можно встретиться с ситуацией, когда вместо промышленных аппаратов, владельцы офиса монтируют обычные – бытовые кондиционера. На первых порах, такая экономия дает свои плоды. Но, нагрузка на обычные кондиционеры приводит к частым поломкам и нарушению температурного режима. А при этом уже страдает дорогостоящее оборудование из серверной комнаты.
Использование блока ротации поможет и в этой ситуации. В принципе согласователь работы может одновременно управлять пятнадцатью единицами оборудования.
После того как произошло подключение кондиционеров и устройств ротации можно запускать системы по одному из трех вариантов.
- 1. Подключаются все информаторы из наборов кондиционеров, плюс комнатный датчик, отвечающий за температуру. В этой ситуации блок ротации полностью контролирует процесс и работает в нормальном режиме. Стандартное переключение осуществляется через восемь часов. При этом второй аппарат, выполняющий функции резервного, включится и в экстремальных случаях. Например, внезапное отключение первого кондиционера или при резком повышении температурных показателей.

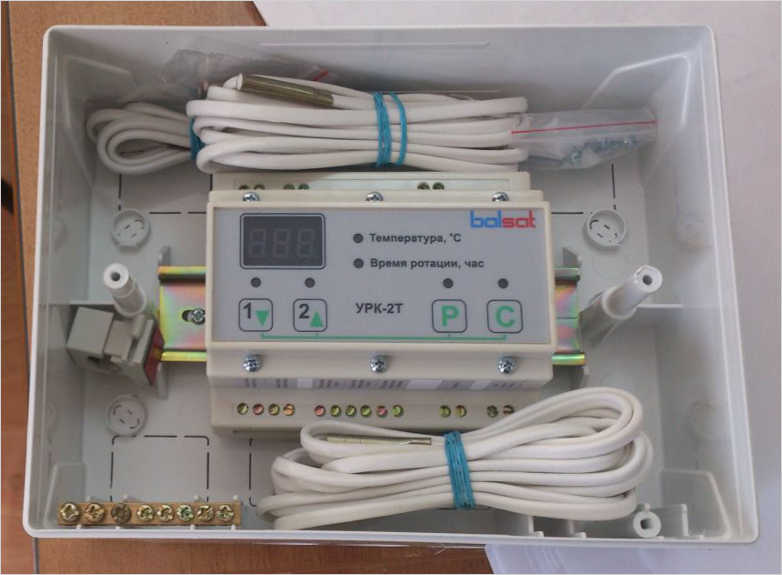

Фото 2. Блок управления ротацией
- 2. Подключено все оборудование кроме датчика в комнате. Работа в обычном режиме и восьмичасовое переключение. На экстремальные ситуации реакции нет.
- 3. Работает только датчик температуры в помещении. Такая ситуация подразумевает несколько сценариев основанных на качественных характеристиках данной модели и программ заданных производителем.
Источник
Поддержка и обслуживание
Обеспечить должное обслуживание и поддержку блока ротации кондиционеров очень важно, чтобы гарантировать их работоспособность и эффективность на протяжении длительного времени. Вот несколько важных шагов, которые следует предпринять для поддержания и обслуживания блока ротации кондиционеров:
| 1 | Регулярная очистка | Регулярно очищайте блок ротации кондиционеров от пыли, грязи и других загрязнений, которые могут накапливаться на его поверхности. Это позволит избежать засорения вентиляционной системы и обеспечит более эффективное распределение воздуха. |
| 2 | Проверка фильтров | Регулярно проверяйте состояние и чистоту воздушных фильтров в блоке ротации кондиционеров. Загрязненные фильтры могут снизить эффективность работы кондиционера, поэтому заменяйте или чистите их по необходимости. |
| 3 | Проверка работы вентиляторов | Периодически проверяйте работу вентиляторов в блоке ротации кондиционеров. Убедитесь, что вентиляторы работают без шумов и достаточно эффективно, чтобы обеспечить надлежащую циркуляцию воздуха. |
| 4 | Проверка дренажной системы | Регулярно проверяйте работу и чистоту дренажной системы блока ротации кондиционеров. Убедитесь, что дренаж не засоряется и правильно удаляет конденсат, чтобы избежать возможных проблем с утечкой воды. |
| 5 | Профессиональное обслуживание | Не забывайте проводить регулярное профессиональное обслуживание блока ротации кондиционеров. Обратитесь к специалистам, чтобы они провели технический осмотр системы, проверили ее работу и произвели необходимые ремонтные работы. |
Соблюдение всех этих шагов поможет вам поддерживать блок ротации кондиционеров в хорошем состоянии, а также продлит срок его службы и обеспечит надежность работы.
Особенности монтажа на примере БУРР-1
Как выполняется монтаж покажем на конкретном примере. В России широко распространены блоки управления ротацией и резервированием БУРР-1, работающие совместно с блоками исполнительными специализированными БИС-1. Количество исполнительных блоков может варьироваться в зависимости от общего количества кондиционеров в системе.
Схема подключения БУРР-1 и БИС-1 с передачей сигналов по инфракрасному каналу, с возможностью согласования работы 15 кондиционеров
В комплектацию БУРР-1 помимо самого прибора входит датчик температуры. Исполняющие блоки приобретаются для каждого кондиционера. Комплектуются ИК-зондом и двусторонней самоклеящейся прокладкой для его фиксации. Отдельно приобретается термодатчик.
Отметим, что комплектация согласователей зависит от завода-производителя и часто включает весь необходимый набор термодатчиков и вспомогательных аксессуаров.
Перед началом монтажных работ оборудование обесточивается, соблюдаются другие требования по технике безопасности.
БУРР-1 имеет пластиковый корпус, удобный для установки на специальный металлический профиль – DIN-рейку, которую размещают на электрощите, рядом с автоматами защиты. Для этой цели подходит DIN-рейка длиной 3,5 см.
БИС-1 устанавливают над кондиционером или непосредственное на корпус кондиционера с фиксацией на самоклеящейся двухсторонней прокладке. В области входа направляющих жалюзи фиксируют датчик температуры. Именно здесь он сможет уловить поток холодного воздуха и определить, что кондиционер находится в работающем состоянии.
Также в системе необходим один общий выносной термодатчик, который устанавливают в держателе на стене в серверной комнате на равном расстоянии от кондиционеров. На этот датчик не должно оказываться стороннее тепловое воздействие, например, исходящее от радиаторов отопления.
При возможности организовать электропроводку управляющий блок БУРР-1 можно установить вне щитовой, например, на стене или даже в соседнем помещении.

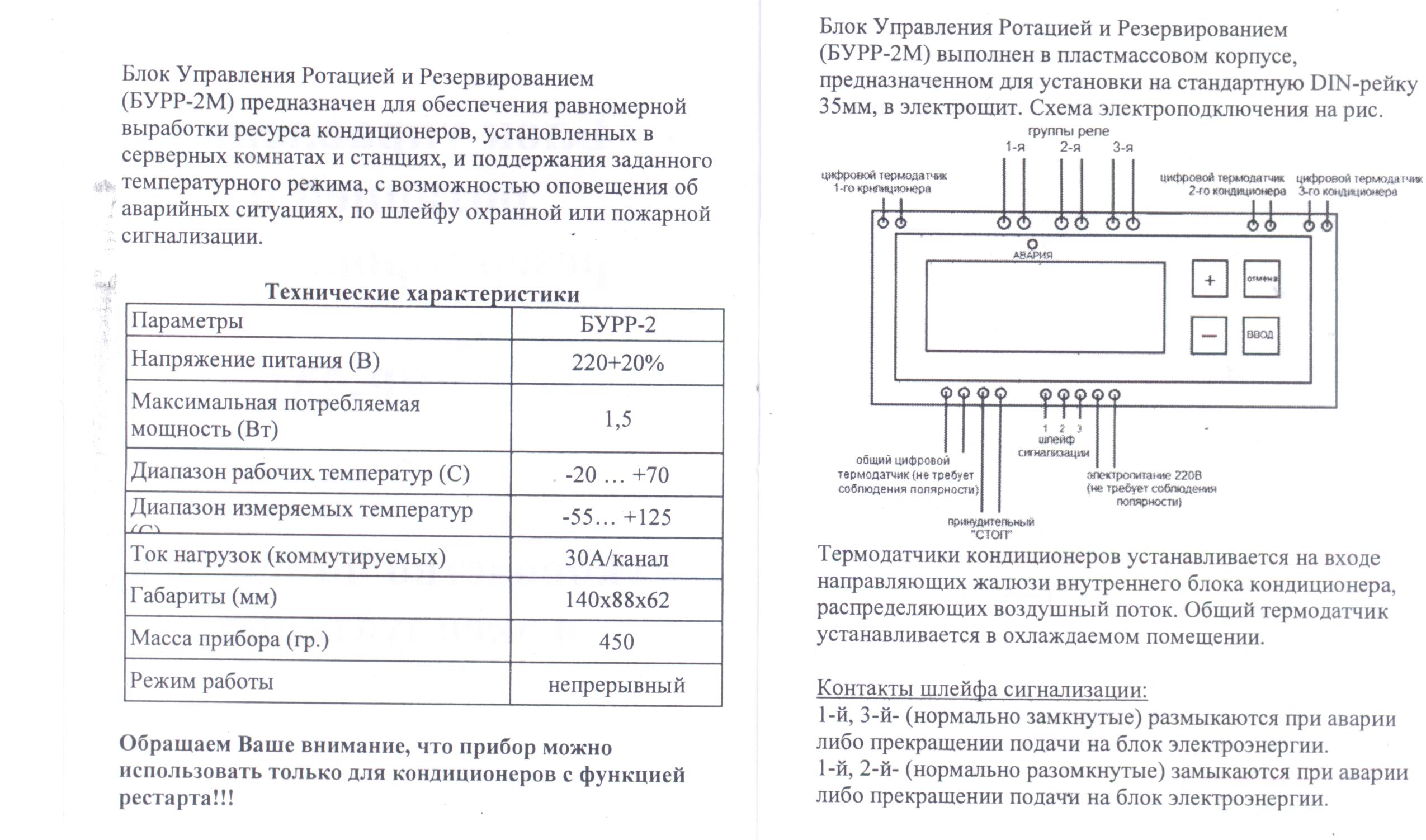

К БУРР-1 прилагается паспорт и подробная инструкция, где даются рекомендации по монтажу и приводятся схемы, одним из достоинств модели является подключение термодатчика и электропитания без соблюдения полярности
Зонд излучателя устанавливают таким образом, чтобы он «смотрел» в фотоприемник кондиционера с расстояния не более 10 см при допустимом угле отклонения 45-60 градусов.
Дальность передачи устойчивого радиосигнала составляет 50 метров. То есть, это предельное расстояние между основным и исполнительным блоками. Желательно его уменьшить, чтобы снизить уровень помех, исходящих от сторонней аппаратуры.
Следует выделить такие особенности монтажа:
- отсутствие кабельных линий;
- возможность расширения системы;
- реализация разных схем резервирования.
При подключении блока ротации кондиционеров не придется протягивать кабель для передачи управляющих сигналов, что помимо прочего экономит пространство в серверной комнате. Состав системы кондиционирования вариативен.
В нее можно включить разное количество кондиционеров, отличающихся по своей мощности. Развиваясь и наращивая оснащенность серверной комнаты, компания по мере необходимости может включать в систему новые кондиционеры (всего до 15 аппаратов).
Факторы выбора и дополнительный функционал
На рынке представлены разные модели и модификации блоков ротации и резервирования кондиционеров, отличающиеся между собой:
- по характеристикам;
- по набору функций;
- по способу монтажа;
- по типу управления.
Управляющий сигнал может передаваться не только по инфракрасному каналу, как у БУРР-1, но и по проводам. Комплектация отличается по количеству термодатчиков. Сами датчики могут работать с той или иной погрешностью, от чего в определенной степени зависит скорость срабатывания блока ротации
Также обращают внимание на погрешность таймера. Эти и другие данные должны быть указаны в сопроводительной документации
При выборе согласователя учитываются требования к системе кондиционирования, ее состав и конфигурация. Так, для кондиционеров без фотоприемников можно выбрать устройства с проводным типом управления. Важным критерием является функционал устройства.
Сегодня можно приобрести блоки ротации с широким набором функций. Помимо выполнения своих основных задач эти устройства автоматически перезапускают кондиционеры, работа которых была прекращена из-за отсутствия электропитания. Не допускают отключения кондиционеров, если человек случайно даст такую команду с дистанционного пульта управления.
Один из самых простых блоков резервирования на два кондиционера, слева кнопки для регистрации и настройки, справа кнопки переключения в рабочий и сервисный режимы
При подключении шлейфов сигнализации передаются сообщения об аварийных ситуациях. К примеру, сообщение о пожаре отправляется, в случае если температура в серверной поднимется выше определенного значения (обычно при 69º С). Сигнал может подаваться на пульт пожарной охраны, также возможно оповещение персонала с помощью СМС.
Записываются события и данные с термодатчиков в энергонезависимые журналы. Предоставляется возможность удаленного управления через интерфейс RS485 и Ethernet. Осуществляется поддержка промышленного протокола связи Modbus.
Ознакомившись с описанием и техническими характеристиками прибора, стоит убедиться в значимости его функционала, чтобы сделать обоснованный экономически целесообразный выбор.
Нужно учитывать, что бесперебойность охлаждения зависит не только от блока резервирования, но и от самих кондиционеров. В серверных используют прецизионные, канальные и настенные инверторные сплит-системы. Наиболее востребован последний вариант, так как такие аппараты значительно дешевле и занимают меньше места.
Настенные кондиционеры обеспечивают надлежащее охлаждение серверных комнат и, в отличие от прецизионных моделей могут использоваться в помещениях небольшой площади
При выборе настенного кондиционера обращают внимание на хладопроизводительность, которая должна соответствовать теплоизбыткам, подлежащим нейтрализации. Система кондиционирования должна функционировать в серверной вне зависимости от времени года
Если нижний предел рабочей температуры кондиционеров ограничен -10 С, дополнительно приобретаются низкотемпературные комплекты
Система кондиционирования должна функционировать в серверной вне зависимости от времени года. Если нижний предел рабочей температуры кондиционеров ограничен -10 С, дополнительно приобретаются низкотемпературные комплекты.
Подготовка помещения к монтажу кондиционера
Перед началом монтажа кондиционера необходимо правильно подготовить помещение, чтобы обеспечить эффективную работу установленного оборудования. Вот несколько важных шагов, которые следует выполнить для подготовки помещения к монтажу:
Очистка и уборка: Перед установкой кондиционера необходимо очистить помещение от пыли, мусора и посторонних предметов. Пол и стены должны быть чистыми, чтобы избежать загрязнения фильтров и блоков кондиционера.
Проверка электропроводки: Убедитесь, что проводка в помещении соответствует требованиям для подключения кондиционера. При необходимости обратитесь к электрику для проведения дополнительных работ.
Изоляция: Предусмотрите необходимую изоляцию для окон и дверей, чтобы предотвратить проникновение холодного или горячего воздуха извне.
Планировка монтажа: Определите наилучшее место для установки кондиционера, учитывая планировку помещения и доступность электричества
Обратите внимание на размеры и вес кондиционера, чтобы выбрать подходящую конструкцию для крепления.
Установка подставки или кронштейна: В случае необходимости, установите подставку или кронштейн, чтобы повесить блок кондиционера на стену или потолок. Убедитесь, что они устойчивы и надежно закреплены.
Расположение выходного и входного отверстий: Подумайте о местонахождении выходного и входного отверстий для труб и кабелей, чтобы облегчить их прокладку
Учтите возможность использования гибкого кабеля или трубы, чтобы достичь необходимой длины.
Проверка конструкции: Перед приступлением к монтажу кондиционера проверьте конструкцию стены или потолка на прочность. Убедитесь, что они выдержат вес установленного блока.
Следуя этим рекомендациям, вы подготовите помещение к монтажу кондиционера, что обеспечит эффективную и надежную работу установленного оборудования.
Плюсы и минусы
Доказано, что кондиционер делает воздух более сухим. В зависимости от ситуации, это может стать как положительным, так и отрицательным моментом.
Когда воздух изначально комфортный или сухой, то увеличение сухости приведет к раздражению слизистых и ухудшению состояния кожи у людей и домашних животных. Особенно опасное влияние оказывается на стариках и людях, страдающих от болезней дыхательных путей.
Негативное действие сказывается на мебели, тем более если она деревянная. Бытовая техника быстрее приходит в негодность.
Дорогостоящие модели увлажняют воздух, что спасает положение в помещениях, изначально имеющих сухой микроклимат.
Общие минусы, на которые жалуются пользователи:
- если вовремя не почистить фильтр, все микробы, накопившиеся в нем, будут попадать в помещение;
- частое возникновение простуды или аллергии у людей;
- кондиционер, не имеющий функции подмеса воздуха, снижает уровень кислорода в помещении.
Важно понимать, что кондиционер в большинстве случаев приносит вред по вине потребителя. Вовремя почищенный фильтр не будет заносить в комнату пыль и микробов. В паспорте каждого устройства указывается разная частота замены фильтров и уборки – зависит от марки кондиционера и качества системы фильтрации
В любом случае, чистка проводится минимум 2 раза в год. Когда позволяет конструкция кондиционера, его нужно чистить хотя бы раз в месяц
В паспорте каждого устройства указывается разная частота замены фильтров и уборки – зависит от марки кондиционера и качества системы фильтрации. В любом случае, чистка проводится минимум 2 раза в год. Когда позволяет конструкция кондиционера, его нужно чистить хотя бы раз в месяц.
Простуда возникает, если человек, придя с жары, включает кондиционер и резко снижает температуру вокруг себя. Внезапное понижение более чем на 8 градусов ведет к ангине и другим простудным заболеваниям. Не рекомендуется находиться под потоком воздуха во время кондиционирования.
Преимущества ротационных блоков для кондиционеров
Во-первых, ротационные блоки обеспечивают высокую мощность и производительность. Они способны обрабатывать большие объемы воздуха и создавать значительные разницы в температуре в короткие сроки. Такая высокая производительность особенно важна в больших помещениях или при высоких тепловых нагрузках.
Во-вторых, ротационные блоки обладают возможностью регулировки потока воздуха, что позволяет пользователям создавать оптимальные условия комфорта в помещении. Эта функция особенно полезна в помещениях с разными зонами использования, где температурные условия могут различаться.
Кроме того, ротационные блоки работают очень тихо, что делает их идеальным выбором для помещений, где требуется минимальный уровень шума
Это особенно важно в местах, где высокий уровень шума может привести к дискомфорту или затруднить концентрацию
Наконец, ротационные блоки характеризуются надежностью и долгим сроком службы. Они обычно имеют меньше движущихся частей и требуют меньше обслуживания по сравнению с другими типами блоков. Это уменьшает возможность поломок и снижает затраты на регулярное техническое обслуживание.
В целом, ротационные блоки для кондиционеров предлагают ряд преимуществ, которые делают их незаменимыми компонентами для обеспечения комфортной и эффективной работы кондиционирования воздуха. Их высокая мощность, регулируемый поток воздуха, тихая работа и надежность делают их предпочтительным выбором для широкого спектра помещений и условий.
Различия между оконными и настенными кондиционерами
Оконные и настенные кондиционеры являются двумя наиболее популярными типами кондиционеров, которые используются для охлаждения помещений. Оба типа кондиционеров осуществляют регулировку температуры воздуха и создание комфортных условий внутри помещения. Однако у них есть свои различия, которые следует учитывать при выборе кондиционера для установки. Вот несколько основных различий между оконными и настенными кондиционерами:
- Установка: Оконные кондиционеры предназначены для установки в окнах или отверстиях в стене, что позволяет им обеспечивать охлаждение только в одной комнате. Настенные кондиционеры устанавливаются непосредственно на стену помещения и могут обслуживать несколько комнат, в зависимости от их мощности и конструкции.
- Мощность: Оконные кондиционеры обычно имеют меньшую мощность и предназначены для охлаждения небольших помещений, в то время как настенные кондиционеры могут иметь большую мощность и быть эффективными для охлаждения больших помещений или нескольких комнат.
- Дизайн: Оконные кондиционеры имеют компактный и портативный дизайн, который облегчает их установку и перемещение. Настенные кондиционеры, напротив, требуют постоянной установки и интеграции в стену или окно.
- Управление: Оконные кондиционеры обычно имеют простую панель управления, которая позволяет регулировать температуру и скорость вентиляции. Настенные кондиционеры могут быть более сложными в управлении и иметь дополнительные функции, такие как таймеры, режимы ночного режима и дистанционное управление.
- Энергоэффективность: Настенные кондиционеры обычно более энергоэффективны, поскольку они могут быть интегрированы в стену и имеют лучшее утепление. Оконные кондиционеры могут быть менее энергоэффективными из-за возможных пробоев в утеплении.
При выборе между оконными и настенными кондиционерами следует учитывать размер и тип помещения, его местоположение, удобство установки и ваш бюджет. Обратитесь к специалистам в области кондиционирования воздуха, чтобы получить консультацию и рекомендации, чтобы выбрать наиболее подходящий вариант для ваших потребностей.
Показатели температуры воздуха в серверной
Блоки ротации внедрены в системы кондиционирования многих лабораторий, дата-центров, производственных цехов в наукоемких отраслях промышленности. Это неотъемлемый элемент оснащения серверных комнат, которые имеются едва ли не в каждой серьезной организации.
В век информационных технологий даже новые, развивающиеся компании стремятся использовать собственное серверное оборудование для обработки, хранения и обмена данными с партнерами и клиентами.
К температурному режиму в серверной комнате предъявляются строгие требования, выполнение которых возможно только при наличии двух и более кондиционеров
Под серверное оборудование выделяется отдельное технологическое помещение, так называемая серверная комната, где необходимо поддерживать условия эксплуатации, указанные в технической документации заводом-изготовителем. В частности, одним из важнейших параметров является температура воздуха.
По рекомендации Американского общества инженеров по отоплению, холодильному оборудованию и кондиционированию воздуха (ASHRAE), температура в серверных должна быть в пределах от 18 °С до 27 °С. Большинство специализированных компаний, к примеру, предоставляющих услуги хостинга, не допускают повышения температуры воздуха выше 24 °С.
Повышение температуры даже на короткое время способно вызвать сбой в работе серверного оборудования, а для устранения аварии потребуется замена дорогостоящих комплектующих
Настолько строгие температурные рамки обусловлены эксплуатационными особенностями серверных компьютеров. Локальный перегрев тех или иных устройств, входящих в состав сервера, приводит к их поломке
В итоге все сводится к потере важной информации, срывам в производственных, коммерческих, логистических процессов и, как следствие, к утрате репутации и прибыли
Современный сервер оснащен внутренней системой отвода тепла. Охлаждаются всех внутренние компоненты, выделяющие тепло во время своего функционирования. Но невозможно полностью избежать теплообмена вследствие негерметичности корпуса. Несмотря на радиаторы и даже жидкостное охлаждение, температура внутри корпуса будет близка к температуре окружающей среды.
Наиболее чувствительны к климатическим условиям эксплуатации следующие компоненты:
- центральный процессор;
- жесткий диск;
- оперативная память.
При повышении температуры, происходит расширение материалов, из которых изготовлены компоненты жесткого диска. Это приводит к выходу из строя магнитных дисков, головок, системы позиционирования
Проблемы с жестким диском чреваты потерей важной информации
Для локального охлаждения серверных процессоров и оперативной памяти используются металлические радиаторы, но при значительном повышении температуры окружающего воздуха они не способны обеспечить защиту от перегрева
В современных серверах устанавливаются оперативные запоминающие устройства, снабженные собственной пассивной системой охлаждения (радиаторами). Но положение дела от этого не меняется. Радиаторы могут спасти ОЗУ только при очень кратковременном и незначительном повышении температуры. Но при более сильном прогреве воздуха они неэффективны.
Система защиты процессора автоматически срабатывает на перегрев, что ведет к отключению сервера и невозможности его нормальной, бесперебойной эксплуатации. Не переносят высокую температуру и многие микрочипы, в частности на южном и северном мостах.
Не стоит рассчитывать, что если наружная (уличная) температура находится в приемлемом диапазоне, можно отказаться от охлаждения воздуха в серверном помещении. Необходимо учитывать все показатели тепловыделения и притоки тепла. Так, тепловая мощность серверов составляет 80-90% от потребленной электрической мощности и зачастую превышает 1 кВт.
Итак, использование дорогостоящего и важного для решения бизнес-задач оборудования, чувствительного к повышению и колебаниям температуры, требует правильно организованного кондиционирования, в котором каждая сплит-система должна работать бесперебойно
