Установка и настройка беспроводного выключателя света

Управление выключателем через голосовые команды

Для максимального удобства пользователей, некоторые wifi выключатели оснащены функцией голосового управления. Это позволяет управлять освещением в помещении без необходимости физического взаимодействия с выключателем.

Чтобы использовать голосовое управление, необходимо установить приложение на свое мобильное устройство или использовать голосового помощника, такого как Amazon Alexa или Google Assistant. В приложении или на голосовом помощнике нужно настроить соединение с вашим wifi выключателем и научить его распознавать ваши голосовые команды.

После настройки вы можете использовать голосовые команды, чтобы включать или выключать свет в комнате. Просто скажите голосовому помощнику «Включи свет» или «Выключи свет», и выключатель выполнит вашу команду.

Голосовое управление wifi выключателем является удобной опцией, особенно для людей с ограниченными физическими возможностями или для тех, кто предпочитает использовать голосовые команды для управления устройствами.

Вопрос-ответ:

Как подключить беспроводной выключатель света?

Подключение беспроводного выключателя света довольно просто. Сначала установите выключатель на выбранной вами стене, прикрепив его с помощью винтов или двустороннего скотча. Затем подсоедините приемник к основной электрической сети и привяжите его к вашей существующей системе освещения. Включите питание и настройте беспроводной выключатель с помощью идущего в комплекте пульта дистанционного управления. Теперь ваш беспроводной выключатель света готов к работе.

Что нужно для подключения беспроводного выключателя света?

Для подключения беспроводного выключателя света вам понадобится выключатель, приемник, пульт дистанционного управления и набор скрепок или винтов для установки выключателя на стене. Также вам понадобится доступ к вашей существующей системе освещения и электрической сети.

Как правильно установить беспроводной выключатель света?

Установка беспроводного выключателя света начинается с выбора места на стене, где вы хотите установить выключатель. Положение может быть любым, но рекомендуется выбрать удобное и легко доступное место. Затем прикрепите выключатель к стене с помощью винтов или двустороннего скотча. После установки выключателя подсоедините приемник к основной электрической сети и привяжите его к существующему освещению. Убедитесь, что все соединения крепкие и надежные.

Как настроить беспроводной выключатель света?

Настройка беспроводного выключателя света производится с помощью пульта дистанционного управления, который идет в комплекте. Включите питание выключателя и приемника, затем удерживайте кнопку на пульте дистанционного управления в течение нескольких секунд, пока светодиод не начнет мигать. Отпустите кнопку и нажмите кнопку, которую вы хотите использовать для включения и отключения света. Светодиод должен перестать мигать, и беспроводной выключатель света будет готов к использованию.

Как подключить беспроводной выключатель света?

Для подключения беспроводного выключателя света существует несколько способов. Один из самых популярных способов — это использование устройств на базе технологии Zigbee или Z-Wave. Вам потребуется установить специальные модули на выключатели света и на осветительное оборудование. После этого вы сможете управлять освещением с помощью беспроводного выключателя или со смартфона через специальное приложение. Также существуют готовые решения, включающие в себя беспроводные выключатели и лампы, которые могут быть подключены по Bluetooth или Wi-Fi. Вам нужно только выбрать подходящий вариант и следовать инструкциям по установке.

Какие материалы понадобятся для подключения беспроводного выключателя света?

Для подключения беспроводного выключателя света вам понадобятся следующие материалы: беспроводной выключатель, осветительное оборудование, модуль для осветительного оборудования, модуль для выключателя, кабель для соединения модулей, инструменты для монтажа, такие как отвертки или пассатижи. Также может понадобиться шуруповерт для крепления модулей на стены или потолок. Не забудьте проверить, совместимы ли выбранные вами компоненты и обратитесь к инструкциям по установке для каждого из них для достижения правильного подключения.

Выбор и покупка wifi выключателя света

Когда вы решите настроить wifi выключатель света, первым шагом будет выбор и покупка подходящего устройства

Важно учесть несколько факторов, чтобы быть уверенным в правильности своего выбора

Совместимость с вашей системой

При выборе wifi выключателя, убедитесь, что он совместим с вашей системой управления освещением

Некоторые устройства могут быть совместимы только с определенными системами, поэтому важно проверить их совместимость

Функциональность и возможности

При выборе wifi выключателя, обратите внимание на его функциональность и возможности. Некоторые выключатели могут иметь дополнительные возможности, такие как дистанционное управление, установка таймеров или даже интеграция со смарт-дом системами

Выберите устройство, которое соответствует вашим потребностям и предпочтениям.

Качество и надежность

Важно выбрать wifi выключатель высокого качества и надежный. Просмотрите отзывы покупателей и рейтинги устройства, чтобы убедиться в его надежности

Выключатель должен быть изготовлен из качественных материалов и иметь долгий срок службы.

Бюджет

Не забудьте также учесть свой бюджет при выборе wifi выключателя света. Существует широкий диапазон цен на рынке, поэтому найдется устройство для любого бюджета. Учитывайте соотношение цены и качества, чтобы сделать оптимальный выбор.

Что предлагает рынок?

Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.

Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:

• Fenon TM-75 — выключатель с дистанционным управлением, выполненный из пластика и рассчитанный на напряжение 220 В. К особенностям устройства стоит отнести наличие двух каналов, 30-метровый радиус действия, наличие пульта ДУ и функцию включения с задержкой. К каждому каналу можно подключить по группе осветительных приборов и управлять ими. Беспроводный выключатель Fenon TM-75 можно использовать с люстрами, точечными, светодиодными и трековыми светильниками, а также другими приборами, работающими от 220 Вольт.
• Inted 220V — беспроводный радиовыключатель, предназначенный для крепления на стене. Он имеет одну клавишу и устанавливается в комплексе с приемным блоком. Рабочее напряжение изделия составляет 220 Вольт, а радиус действия 10-50 метров. Крепление беспроводного выключателя света производится с помощью саморезов или на двухсторонний скотч. Корпус выполнен из пластика.
• INTED-1-CH — выключатель света с дистанционным управлением от ДУ. С помощью этой модели можно управлять источниками света дистанционно. Мощность ламп может составлять до 900 Вт, а рабочее напряжение изделия равно220 В. С помощью радиовыключателя можно управлять оборудованием, включать и отключать свет или сигнализацию. В основе изделия лежит приемник и передатчик. Последний имеет вид брелока, имеющего небольшой размер и передающего сигнал на расстояние до 100 м. Корпус изделия не имеет защиты от влаги, поэтому при монтаже на улице необходимо предусмотреть дополнительную защиту.
• Беспроводный сенсорный выключатель с управлением через пульт ДУ. Изделие крепится на стене, отличается небольшими габаритами и выполнено из закаленного стекла и ПВХ. Рабочее напряжение составляет от 110 до 220В, а номинальная мощность — до 300 Вт. В комплектацию входит выключатель, пульт ДУ и болты для крепления аксессуара. Средний цикл жизни составляет 1000 нажатий.
• Inted 220 В на 2 приемника — беспроводный выключатель освещения для крепления на стене. Управление производится с помощью двух клавиш. Корпус выполняется из пластика. Рабочее напряжение составляет 220 В. Количество независимых каналов — 2.
• BAS-IP SH-74 — беспроводный радиовыключатель, имеющий два независимых канала. Управление производится с помощью мобильного телефона на операционной системе Андроид. Для работы необходимо установить приложение BAS. Модель SH-74 применяется для управления лампами накаливания, имеющими мощность до 500 Вт, а также лампочками дневного света (ограничение по мощности — 200 Вт).
• Feron TM72 — беспроводный выключатель, управляющий освещением на расстоянии до 30 метров. Источники света объединяются на приемный блок, а включение и отключение производится с помощью пульта. В модели TM72 предусмотрено два канала, к каждому из которых можно подключить определенную группу устройств. Изделие имеет большой запас по мощности на один канал (до 1 кВт), что позволяет подключать различные типы источника света. Большим плюсом модели является наличие задержки, равной от 10 до 60 секунд.
• Беспроводный 3-канальный выключатель на 220В Smartbuy предназначен для подключения источников света на три канала с ограничением по мощности до 280 Вт. Номинальное напряжение питания составляет 220 В. Управление производится от пульта ДУ, имеющего диапазон действия, равный 30 метрам.
• Z-Wave CH-408 — радиовыключатель настенного типа, позволяющий программировать различные сценарии управления световыми приборами. При необходимости к нему можно подключить до восьми выключателей. Из дополнительных возможностей стоит выделить управление Z-Wave устройствами (до 80-ти) и удобство настройки вне зависимости от главного контроллера. Устройство питается от двух батареек, при разряде которых подается соответствующий сигнал. Обновление прошивки производится по сети Z-Wave. Максимальное расстояние до контроллера не должно превышать 75 метров. Класс защиты — IP-30.
• Feron TM-76 — беспроводный выключатель освещения, который управляется дистанционно с помощью радиосигнала. Приемник соединяется с источниками света, а пульт ДУ управляет приемным блоком на расстоянии до 30 метров. Модель Feron TM-76 имеет три независимых канала, к каждому из которых можно подключить свою группу осветительных приборов. Управление в этом случае будет производиться раздельно, с помощью пульта. Максимальный запас мощности составляет до 1 кВт, что позволяет подключать лампы различных типов (в том числе и накаливания). Рабочее напряжение составляет 220 В.

Установка приложения для управления выключателем

Перед тем как управлять выключателем через сеть Wi-Fi, нужно установить соответствующее приложение на ваше устройство (смартфон или планшет). Для этого следуйте инструкции:

Шаг 1: Откройте магазин приложений на вашем устройстве. Это может быть App Store для устройств на iOS или Google Play для устройств на Android.

Шаг 2: В поисковой строке введите название приложения для управления выключателем. Например, «Smart Switcher» или «WiFi Light Control».

Шаг 3: Найдите приложение, которое подходит для вашего выключателя света, проверьте отзывы и рейтинги пользователей. Для этого можно прочитать описание приложения и изучить его функциональные возможности.

Шаг 4: Нажмите на кнопку «Установить» и дождитесь окончания загрузки и установки приложения.

Шаг 5: Запустите установленное приложение и выполните вход в свою учетную запись (если требуется) или подключитесь к сети вручную, следуя инструкциям приложения.

Шаг 6: После успешного входа выберите в списке ваш выключатель и выполните его настройку по инструкции, предоставленной производителем устройства.

Шаг 7: Теперь вы можете управлять своим выключателем через сеть Wi-Fi. Включайте и выключайте свет удаленно, создавайте расписания работы, задавайте таймеры и настраивайте другие функции, если они поддерживаются выключателем и приложением.

После установки приложения и настройки выключателя, вы сможете контролировать свет в вашем доме или офисе дистанционно, используя ваше мобильное устройство.

Схема подключения контактора

Переходим к подключению проводов. У каждого контактора имеется катушка управления с выходами А1 и А2.

На них нам и нужно завести напряжение 220В. Причем питающая фаза, провоцирующая замыкание силовых контактов, как раз и подается через тот самый мастер-выключатель.

Итоговая схемка:

Ошибка №7
Перед контактором и мастер кнопкой не забудьте установить отдельный автомат для защиты катушки!

Витки катушки при длительной работе могут перегреться и замкнуть между собой. Без соответствующей защиты все это неминуемо приведет к пожару.

Ошибка №8
Автомат выбирайте минимального значения Iном=2-3А, а не 10А!

Схема подключения здесь следующая: фазу с УЗО заводите на автомат защиты катушки, а выход с него пускаете на одноклавишный выключатель. Далее провод подключается на конец катушки А2.

На начало А1 цепляете нулевую жилу. Через силовые клеммы 1-2, 5-6 будут подключаться провода на все остальные автоматы в щитке.

Для того, чтобы на выключателях и контакторе было удобнее зажимать двойной провод под одну клемму, используйте специальные наконечники НШВИ-2.

Приоритетная группа (холодильник + сигнализация) подключается напрямую после УЗО.

Однолинейная схема подключения мастер-выключателя через контактор будет выглядеть следующим образом:

Разделение на группы потребителей, отключаемую-неотключаемую нагрузку вы делаете самостоятельно в зависимости от ваших потребностей.

Ошибка №9
Собрать такую схему только на одном выключателе без контактора не получится.

Все одноклавишники рассчитаны на максимальный ток не более 10-16А.

Дистанционные выключатели освещения. Монтаж проходных настенных выключателей без проводов.

Что делать, если вам захотелось установить новые выключатели света у себя в квартире, ремонт в которой давным-давно закончен. При этом абсолютно не хочется заново штробить стены, снимать натяжные потолки, прокладывать новую проводку, подрозетники и т.д. Есть ли выход в данной ситуации?

Есть, причем абсолютно недорогой. Все затраты вам могут обойтись в пределах 500-1000 рублей. При этом вы не потратите ни копейки на новые провода и не проштробите ни одного лишнего сантиметра стен.

Помогут в этом деле дистанционные выключатели. Они работают путем передачи сигнала по радиоканалу на частоте 315 мГц или 433,92мГц. На частоте 433мГц работает большинство брелков для открывания гаражных ворот, шлагбаумов, сигнализации автомобилей. В принципе можно запрограммировать исполнительный блок устройства на такой брелок и управлять освещением с него.

Фактически вы покупаете уже готовое решение и затраты по монтажу здесь минимальны. Они бывают как одноклавишными, так и двух, трехклавишными.

Сами выключатели можно установить на стену двумя способами:

на двухсторонний скотч, который идет в комплекте, прямо поверх обоев или плитки

на шурупы саморезы в уже существующий подрозетник

Самый главный компонент дистанционного выключателя это силовой радиомодуль. Размером он не больше спичечного коробка.

Благодаря этому, разместить его можно где угодно – в распредкоробках, за колпаком люстры где подключаются провода, за натяжным потолком и т.д.

Еще можно установить его во внутрь старого, вытащив оттуда все «потроха».

Но чаще всего устанавливают именно в колпак люстры, благо места там предостаточно.

К радиомодулю подводится напряжение 220 Вольт и через его контакты и реле передается на светильники.

К одному модулю можно легко привязать несколько выключателей – один, два,три, четыре, без разницы.

Для создания такой схемы на простых проходных переключателях вам придется тянуть кучу лишних проводов, да и еще докупать другой вид – перекидные или перекрестные. Подробнее об этом читайте в статье – ”Проходные выключатели. Схема подключения.”

Еще к устройству можно привязать пульт дистанционного управления, брелок. И тогда для управления освещением в доме не нужно будет даже подходить к выключателям и нажимать на них.

Можете спокойно лежать на кровати, положить брелок на тумбочку и выключать свет не вставая с постели.

Так как мощности уличных светильников в разы больше комнатных лампочек.

Выключатель разбирается очень просто. Достаточно отверткой поддеть прорези в местах соединения крышки и корпуса. Никаких винтиков откручивать не нужно.

Внутри него находится:

электронная плата

Применение беспроводных выключателей

Помогут в этом деле дистанционные выключатели. Они работают путем передачи сигнала по радиоканалу на частоте 315 мГц или 433,92мГц. На частоте 433мГц работает большинство брелков для открывания гаражных ворот, шлагбаумов, сигнализации автомобилей. В принципе можно запрограммировать исполнительный блок устройства на такой брелок и управлять освещением с него.

Фактически вы покупаете уже готовое решение и затраты по монтажу здесь минимальны. Они бывают как одноклавишными, так и двух, трехклавишными.

Сами выключатели можно установить на стену двумя способами:

на двухсторонний скотч, который идет в комплекте, прямо поверх обоев или плитки

на шурупы саморезы в уже существующий подрозетник

Самый главный компонент дистанционного выключателя это силовой радиомодуль. Размером он не больше спичечного коробка.

Благодаря этому, разместить его можно где угодно – в распредкоробках, за колпаком люстры где подключаются провода, за натяжным потолком и т.д.

Еще можно установить его во внутрь старого, вытащив оттуда все «потроха».

Но чаще всего устанавливают именно в колпак люстры, благо места там предостаточно.

К радиомодулю подводится напряжение 220 Вольт и через его контакты и реле передается на светильники.

К одному модулю можно легко привязать несколько выключателей – один, два,три, четыре, без разницы.

Для создания такой схемы на простых проходных переключателях вам придется тянуть кучу лишних проводов, да и еще докупать другой вид – перекидные или перекрестные. Подробнее об этом читайте в статье – ”Проходные выключатели. Схема подключения.”

Еще к устройству можно привязать пульт дистанционного управления, брелок. И тогда для управления освещением в доме не нужно будет даже подходить к выключателям и нажимать на них.

Можете спокойно лежать на кровати, положить брелок на тумбочку и выключать свет не вставая с постели.

Если захотите использовать дистанционный выключатель для подключения уличного освещения, желательно радиомодуль применять как промежуточное звено, через контактор.

Так как мощности уличных светильников в разы больше комнатных лампочек.

Особенности использования wifi выключателя света

1. Удобство управления

Одной из главных особенностей wifi выключателя света является возможность удаленного управления освещением. С помощью специального приложения на смартфоне или планшете можно включать и выключать свет в любое время и из любой точки в доме или офисе. Благодаря этому функционалу, вы сможете контролировать свет в своем доме даже во время отсутствия.

2. Расписание включения и выключения света

Wifi выключатель света позволяет установить расписание включения и выключения освещения. Вы можете задать определенное время, когда свет автоматически включится или выключится, что очень удобно, например, когда вам нужно, чтобы свет автоматически включился утром, чтобы разбудить вас. Таким образом, wifi выключатель света обеспечивает большую гибкость и экономию времени в управлении светом.

3. Оповещения о состоянии света

Еще одна полезная особенность wifi выключателя света — возможность получать оповещения о состоянии освещения. Если свет остался включенным или выключенным не по вашей воле, вы сразу получите уведомление на свой смартфон. Таким образом, вы всегда будете в курсе и сможете быстро реагировать на любые изменения.

4. Интеграция с голосовыми помощниками

Wi-Fi выключатель света может интегрироваться с голосовыми помощниками, такими как Google Assistant или Amazon Alexa. Это означает, что вы можете управлять освещением в вашем доме с помощью голосовых команд. Просто скажите голосовому помощнику, чтобы включить или выключить свет, и это будет сделано за вас, без необходимости прикосновения к переключателю.

5. Управление группами светильников

Если у вас есть несколько светильников в комнате, wifi выключатель света позволяет объединить их в группы и управлять ими одновременно. Вы сможете включать и выключать группы светильников одним нажатием кнопки в приложении, что сделает процесс управления светом в вашем доме еще более удобным и эффективным.

6. Легкая установка и настройка

Использование wifi выключателя света не требует сложной установки и настройки. Большинство моделей имеют простой и интуитивно понятный интерфейс, с которым справится даже человек без специальных знаний. Вы сможете быстро подключить wifi выключатель света к вашей домашней сети и начать пользоваться всеми его функциями.

Важно помнить, что перед установкой и использованием wifi выключателя света следует ознакомиться с инструкцией производителя и следовать всем рекомендациям по безопасности

Как подключить и настроить бесконтактный выключатель света. Правильное подключение

Для того чтобы правильно смонтировать выключатель, необходимо знать его принцип работы, из чего состоит устройство и как подключить Wi-fi выключатель. Схема подключения данного беспроводного устройства очень проста.

Одно из преимуществ Wi-fi выключателя света заключается в простоте применения и подключения. При большом желании можно осуществить монтаж устройства своими руками

При этом важно точно придерживаться предоставленной изготовителем инструкции. Такая установка занимает всего несколько минут. Процесс подключения состоит всего из двух этапов:

Процесс подключения состоит всего из двух этапов:

1. Установка приемника радиосигналов.
2. Монтаж выключателя света (кнопки управления).

В основном приемники имеют от двух до четырех проводков. Они выходят из корпуса устройства. Для определения входного провода, необходимо прочитать инструкцию. Остальные провода будут выходными, к примеру, у двойного выключателя выходов будет два. Для монтажа приемника следует разомкнуть фазу, которая подает питание на осветительный прибор и подсоединить его к цепи, при этом нужно соблюдать последовательность.

В случае, когда необходимо подключить больше одной группы освещения, следует действовать следующим образом:

• ноль подается на все осветительные приборы;
• фаза разветвляется в Wi-fi выключателе;
• фазу следует подать отдельно на каждую группу светильников.

Кнопка управления устанавливается достаточно просто, вначале необходимо сделать отверстие в стене с помощью перфоратора с фрезой по бетону. В готовое отверстие вставляется обычный пластиковый подрозетник, а для закрепления можно использовать гипс. Процесс установки абсолютно не отличается от установки выключателя света клавишного типа. Отличие только в том, что нет необходимости прокладывать провода, просто нужно надежно закрепить кнопку в подрозетнике.

Вопросы безопасности при монтаже выключателей

Первое правило — мощность коммутатора должна превышать расчетную нагрузку как минимум в полтора раза. Контактная группа выдерживает определенный ток. При его превышении, металл будет подгорать, сопротивление возрастет. Помимо моргающего света, владельца ждут и более серьезные неисправности. Постоянное искрение в корпусе, может привести к расплавлению выключателя, и даже к его возгоранию.

Качество исполнения также имеет значение. Не следует выбирать продукцию малоизвестных брендов, и выключатели, выполненные по ТУ. На упаковке должна быть сертификация в соответствии с ГОСТ Р 50345–2010 (МЭК 60898–1), желательно ISO-9000. В дешевых подделках применяются некачественные контакты, которые быстро изнашиваются даже при допустимой нагрузке.

Следующие критерии не обязательны, но они также влияют на безопасность использования:

• прочный корпус
• надежная фиксация клавиш (они не должны перекашиваться и выпадать при переключениях)
• качественное крепление в стене

На последнем пункте остановимся подробнее. Почти все владельцы старых квартир видели выпадающие из стен розетки, и болтающиеся в коробках выключатели. В лучшем случае, такая «свобода движения» могла привести к замыканию контактов о металлическую установочную коробку, а в худшем — в темноте можно было получить поражение электротоком.

Стальные коробки устанавливались раньше, если у вас старая квартира — из соображений безопасности надо заменить их на пластиковые. Проблема в следующем: на любом выключателе внутреннего исполнения есть два варианта монтажа. Либо распорными анкерами, либо с помощью шурупов-саморезов. Первый вариант как раз применялся в металлических монтажных коробках. Со временем, упругость анкеров теряется, и упоры не держат коммутационное устройство в посадочном месте.

В бетонных стенах панельных домов уже есть цилиндрические посадочные места для коробочек. Иногда недобросовестные электрики игнорируют установку монтажных коробок, закрепляя выключатели на распорках-анкерах. Это нарушение безопасного монтажа. На бетонных, или любых других стенах, сначала с помощью строительной смеси устанавливается монтажная коробка, затем к ней крепится выключатель.

Существуют коробки для гипсокартона и СИП панелей. В любом случае, корпус встроенного выключателя, с помощью саморезов крепится именно к коробке.

Следующий важный вопрос — правильность подключения размыкаемого проводника. С одной стороны, в сетях переменного напряжения 220 вольт нет полярности. Любой электроприбор будет работать вне зависимости от того, на какие контакты подан ноль или фаза (речь идет о бытовой однофазной сети). И если для розетки этот вопрос не актуален, подключение выключателя света строго регламентировано.

Рассмотрим типовой монтаж одноклавишного выключателя. На патрон для электролампы подается два провода: ноль и фаза. Допустим, с помощью выключателя вы размыкаете нулевой провод. Свет будет гаснуть, но на одном из контактов патрона всегда будет опасный потенциал 220 вольт. Если вы при замене лампу коснетесь этого контакта, получите поражение электротоком. И это при выключенном приборе!

Кроме того, при использовании люминесцентных ламп (так называемых «экономок), в темноте будет наблюдаться паразитное свечение, которое мешает уснуть. Это же явление наблюдается на некоторых светодиодных лампах. Поэтому нулевой провод всегда идет напрямую к источнику освещения, а фазный провод проходит через контакты выключателя.

По этому поводу, есть положительный «побочный эффект» при выборе схемы монтажа выключателя с заведением в корпус «ноля» и «фазы». Благодаря «высокой компетенции» электриков, возможна смена нулевого и фазного ввода в ваш дом. Вы можете сменить так называемую «полярность» на входе, не меняя конфигурацию всей проводки.

Виды и отличия выключателей из серии Aqara

Один из крупнейших в мире производителей электроники, китайская компания Xiaomi, предлагает владельцам «умных домов» или обычного жилья выключатель Aqara. Причём, у такого устройства есть несколько модификаций, позволяющих выбрать подходящий вариант по нужным параметрам. Для выбора следует знать, чем отличаются и как устанавливаются разные модели.

Количество клавиш

Первый критерий выбора — количество клавиш. Устройство одноклавишного выключателя Xiaomi Aqara проще, зато у двойных больше возможностей. При использовании фирменного приложения двухклавишная конструкция получает дополнительные функции. Хотя ресурс работы у всех вариантов одинаковый. По утверждению производителя, клавиши выдерживают до 50000 нажатий и способны прослужить до выхода из строя не меньше 10 лет.

Особенность любого выключателя из серии Aqara — все клавиши находятся в одном положении. При нажатии выполняется переключение на работу в другом режиме — включено или выключено. Однако пружина возвращает клавишу в прежнюю позицию. И понять, включено устройство или нет, можно только по горящему или погасшему светодиоду — или с помощью смартфонного приложения.

Версия выключателя

В продаже в Москве можно встретить модели, предназначенные для использования в РФ. Однако, при покупке выключателя в интернете есть вероятность столкнуться с международной версией. Основное отличие заключается в локализации на нескольких языках. Поэтому покупателю предназначенной для Европы и других стран модели не понадобится локализовать её вручную. Единственный минус — проблемы с поддержкой в приложениях.

На вид китайский вариант смарт-выключателя ничем не отличается от обычного. Отличить его получится только по наличию небольшого синего предохранительного клапана для батарейки при покупке беспроводной модели. Зато при синхронизации смарт-выключателя с телефонным приложением у владельцев китайской версии не возникает никаких проблем. Причём, если для фирменной программы MiHome разница во времени небольшая, то в Home Assistant или Domoticz поддержка может отсутствовать вообще.

Конструкция устройства

По конструкции выключатели из линейки Xiaomi делятся на три группы:

• Беспроводной выключатель. Комплектуется аккумулятором, обеспечивающим его автономную работу. Фактически, представляет собой кнопку для включения и выключения лампочек в системе «умного дома», но с дополнительными функциями.
• Проводной выключатель с разрывом фазы. Устанавливается вместо обычных моделей, выполняя их функции и различные сценарии, задать которые можно с помощью приложения.
• Проводной выключатель с нулевой линией (zero line). Отличается от обычной модели несколькими конструктивными особенностями и повышенной сложностью установки.

Разнообразие версий позволяет комбинировать их, например, установив выключатель с разрывом фазы и беспроводное устройство. Установив не требующую подключения модель в любом удобном месте (в зоне действия сети Wi-Fi), можно управлять освещением без каких-то дополнительных устройств. Нажатие на кнопку беспроводного выключателя приводит к включению или выключению техники, которая подключена к уже установленному проводному.

Основные отличия

Отличить разные версии выключателей друг от друга достаточно сложно. Цвет каждого устройства одинаковый — молочно-белый. И даже, разобрав устройства, особой разницы не будет. Отличия становятся заметными только сзади. У моделей zero line с этой стороны находится дополнительный, «нулевой» контакт. У выключателей с разрывом фазы — только «вход» и «выход».

Преимущества выбора версий с «нулём»:

• возможность ведения учёта израсходованной электроэнергии;
• нагрузка до 2200 Вт вместо 700 Вт для моделей с разрывом фазы и беспроводных выключателей;
• дистанционное управление светом и настройка сценария для «мягкого» включения;
• включение и выключение по таймеру.

Минусы таких моделей заключаются в отсутствии поддержки таких устройств системой «умного дома» Domoticz и невозможности отвязать нажатие клавиши от срабатывания реле. С другой стороны, эта проблема программная и со временем может быть устранена производителем. Зато у такого выключателя есть нулевая фаза, повышающая безопасность использования освещения.

Проверка и программирование приёмника на передатчик

Подобные комплекты обычно продаются уже синхронизированными, однако для начала следует это проверить. Для испытаний понадобится шнур с вилкой и патрон с недлинным присоединённым проводом.

Зачистив концы фазного и нулевого провода, нужно присоединить их к приёмнику со стороны двухконтактного клеммника. С обратной стороны к крайним контактам присоединяется патрон с лампой. Штепсельная вилка включается в сеть, после чего необходимо попробовать нажать на клавишу выключателя. Если лампа зажглась, значит, всё в порядке. Если же ничего не происходит, нужно кратковременно нажать на кнопку приёмника – питание должно пойти, излучатель засветиться. В этом случае придётся программировать приёмник.

Пример подключения осветительного прибора к приёмникуОборудование работает в штатном режиме, светодиод светится при включённой лампе

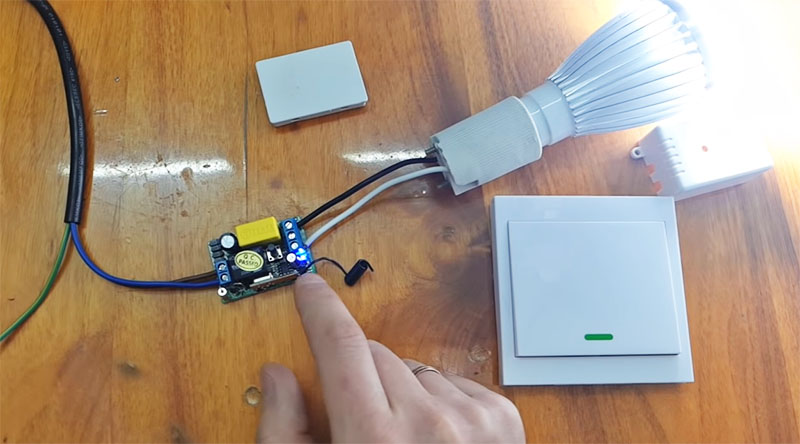

Программирование передатчика, синхронизация оборудования

Здесь всё крайне просто. Питание при синхронизации должно подаваться. Необходимо нажать на командную кнопку приёмника и удерживать её, пока светодиод не начнёт мигать. Далее кнопку нужно отпустить. Теперь остаётся лишь нажать на клавишу выключателя, после чего лампа загорится, что будет означать успешную синхронизацию оборудования.

Моргающий светодиод говорит о готовности к синхронизации

Watch this video on YouTube

Простая установка за пару минут

Проще просто не бывает

ВАЖНО: установку внешней части необходимо проводить максимально аккуратно, чтобы не повредить контакты внутреннего разъема. Для установки потребуется:

Для установки потребуется:

1. Разобрать умный выключатель, отщелкнув 4 пластиковые защелки.2. Снять текущий выключатель, отщелкнув переднюю панель и открутив внутреннюю часть.3. Подключить к новому выключателю питание, используя винтовые крепления.4. Установить заднюю часть выключателя из реле и планки в подрозетник.5. Закрепить установочную планку выключателя комплектными винтами или шурупами из комплекта подрозетника.6. Установить внешнюю часть выключателя.

Как показала практика, для монтажа подойдут любые распространенные на российском рынке подстаканники с возможностью установки электрических коробок на винты.

Кстати, установочная планка выполнена из жёсткой стали и практически не подвержена деформации.

Лайфхак: отгибать нужно крепления, расположенные напротив клемм, рядом с парой металлических выступов, но вместо них использовать в качестве опоры корпус реле.

Если стандартная схема крепления не подойдёт, на планке есть дополнительные вырезы, позволяющие установить выключатели Aqara H1 в квадратные и нестандартные круглые подрозетники.

Стоит иметь ввиду, что стандартные советские установочные места не подойдут, поскольку они используют для крепления розеток и выключателей не винты, а распорки.
