Байпас в системе отопления: зачем он нужен + как его установить

Обвязка батарей

Если монтаж системы проводится самостоятельно, то нужно знать все требования, которые предъявляются к тому или иному элементу. Это касается и байпаса. Зачастую его устанавливают в местах крепления радиаторов. Но, для чего нужен байпас в системе отопления? Этот вопрос нужно рассмотреть более тщательно.

Радиаторы обвязываются по простой схеме

Зачем он нужен?

Раньше при строительстве и обустройстве дома использовалось однотрубное отопление. Это значительно упрощало выполнение работ, а также снижало затраты. При этом в элеваторном узле устанавливались два коллектора, которые отвечали за подачу и обработку теплоносителя. Дальше отопление разрабатывалось по разным схемам:

1. Верхняя подача. От коллектора до верхнего этажа шла труба. По этому стояку теплоноситель подавался вверх. После этого он опускался вниз, проходя через все радиаторы.
2. Нижняя подача. В этом случае теплоноситель начинает подаваться в радиаторе уже при поднятии вверх. Такое последовательное подключение приборов имеет некоторые недостатки.

Как в первом, так и во втором случае подключение выполнено последовательно. А это значит, что при возникновении неполадки на каком-то оборудовании, придется отключить всю систему. Чтобы обойти эту проблему, в систему включались специальные трубы-перемычки. Так, при необходимости посредством кранов радиатор отключается от системы, не нарушая ее работу. Это дает возможность беспрепятственно провести ремонт батареи.

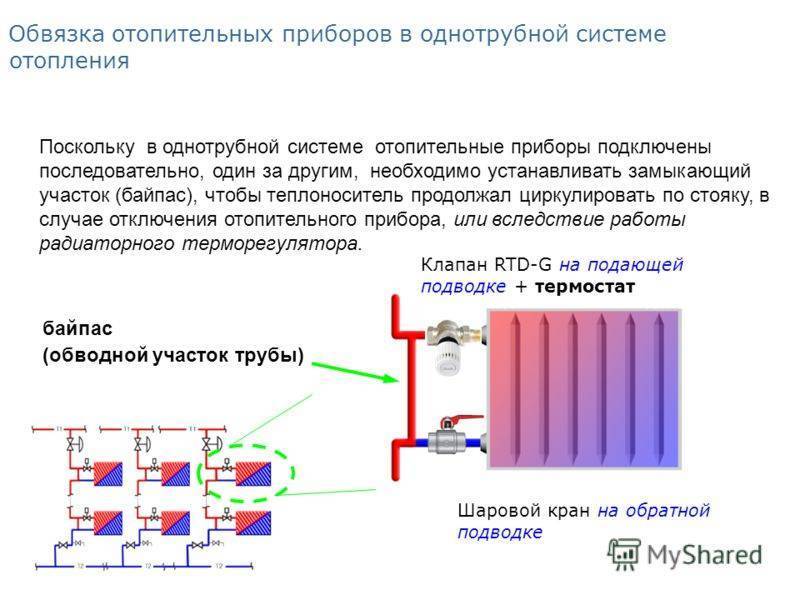

Перемычка устанавливается ближе к батарее

Это не единственная причина использования перемычки в отоплении. Нагрев помещения осуществляется с помощью радиаторов. При наличии байпаса с вентилями, хозяева квартиры имеют возможность самостоятельно провести регулировку подачи теплоносителя. Таким образом, контроль температурного режима в доме не составляет труда.

Труба перевязки имеет различную форму

Монтаж байпаса

Чтобы провести монтаж отопления, необходимо обладать определенными знаниями и навыками. При этом учитывается способ сборки трубопровода. Для этого используют резьбовое и фитинговое соединение, а также спайку труб. Обладание такими навыками упростит выполнение работ. При этом стоит учесть некоторые правила и рекомендации специалистов:

1. На промежутке между стойком и байпасом не должно быть никаких вентилей. В ином случае циркуляция теплоносителя может быть нарушена.
2. На вертикальной трубе стояка перемычка монтируется в непосредственной близости к батарее. При этом должно быть предусмотрено место для установки запорной арматуры. Ее монтируют с двух сторон радиатора.
3. Не стоит устанавливать вентили на байпасе без необходимости. Если установить краны на перемычке, то произойдет разбалансировка схемы. В автономной системе частного дома это в свою очередь позволяет перенаправить поток. В многоэтажном строении такой вариант малоэффективен и является нарушением норм.
4. Важным является размер труб. Диаметр вставки на два размера меньше сечения стойка. Патрубки, которые отходят к радиаторам, делаются на размер меньше. В горизонтальной схеме соотношение размеров несколько иначе.

Соблюдение размеров труб и патрубков обеспечит нормальную работу системы, согласно всем законам гидравлики. Что же касается монтажа, то его особенности напрямую зависят от типа используемого материала. Если речь идет о металлическом трубопроводе, то достаточно просто варить перемычку и установить краны.

Монтаж осуществляется по-разному

Использование полипропиленовых, а также металлопластиковых предусматривает применение специальных фитингов. Байпас можно соорудить самостоятельно из трубы нужного размера или приобрести уже готовую деталь.

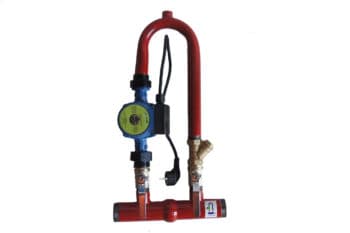

Насос часто устанавливают на перемычке

Установка байпаса

Монтаж трубы альтернативного хода можно выполнять самостоятельно, однако если существует сомнение в способности качественного выполнения работы, желательно привлечь профессионалов.

Огромное значение имеет точный подбор параметров составляющих элементов и выбор необходимой запорной арматуры (краны, вентили, клапаны). В случае допущения просчетов при выборе элементов установка байпаса неэффективна.

В системе обогрева монтаж обводного устройства имеет несколько вариантов:

Схема равномерного распределения тепла по батареям

На теплообменник. При этом установку можно осуществлять в многоэтажном доме с центральной сетью обогрева и в частном доме при однотрубной системе. В комплект входит перемычка и пара шаровых запирающих устройств. При подключении новых батарей в однотрубную систему, прежде всего, требуется слить тепловую среду. Затем проводится сбор обвеса батареи. Для этого, срезаются старые чугунные теплообменники, посредством ключей для труб отвинчиваются части трубопровода, на которых расположены нерабочие краны. После, выполняется нарезка резьбы и составляется система из тройника, удлинителя и шаровых кранов-американок. Запорная арматура монтируется на резьбу на месте, где ранее был теплообменник. По окончании сборки радиатор помещается на подставку и выполняется разметка точек установки на стену с последующим высверливанием отверстий и размещения батареи на прикрепленные опорные держатели.

На линию сетевого насоса. В состав конструкции входит: два шаровых запорных устройства, фильтр грубой очистки, циркуляционный насос. Фильтр должен располагаться перед насосом. По краям данной конструкции монтируются колена и штуцеры для врезки в центральный трубопровод. Перед началом монтажа требуется спустить из системы всю тепловую среду. Устанавливается насос с байпасом на обратной трубе прямо возле отопительного котла, это позволяет уменьшить воздействие высоких температур на приборы. Данное требование касается, если используется расширительный бачок закрытого типа. При использовании бака открытого типа, его можно монтировать в любом месте отопительной сети. Для трубы из пластика целесообразно применять разборные элементы – американки, и подсоединять предварительно собранный модуль обводной трубы и насоса. Подключать в центральную трубу его следует посредством впаянных фитингов с тремя отверстиями. Для металлических труб сначала привариваются переходники для обвода с насосом, а потом кран на обводке

Выполняя сварочные работы важно помнить, что вентили нельзя перегревать ввиду того, что вставка из тефлона может деформироваться. Зону соединения центральной трубы необходимо отдалить от вентиля посредством переходников на расстояние не ближе 25 см с каждой стороны

Монтаж байпаса следует осуществлять таким образом, чтобы он располагался в горизонтальном положении, это позволят избежать скапливания воздуха

Монтаж байпаса следует осуществлять таким образом, чтобы он располагался в горизонтальном положении, это позволят избежать скапливания воздуха.

По завершении монтажных работ следует проверить систему на отсутствие дефектов. После тщательного осмотра в контур заливается среда и снова осуществляется визуальное исследование стыков и швов.

Затем запускается насос, создается давление в системе, превышающее в 1,5 раза расчетное, переключается впуск в байпас и подающую трубу. Если протекания и запотевания не выявлено, выполненная работа считается правильной.

Байпас на радиаторе отопления

Назначением байпасной линии является ремонт/замена приборов отопления без прекращения циркуляции теплоносителя, а также регулирование температуры в помещении путем установки на радиатор терморегулирующей арматуры. При перекрытии запорной арматуры на входе и выходе отопительного прибора, теплоноситель будет продолжать движение через байпасную линию.

Байпасная линия что это такое?

Как правило, диаметр байпаса на размер меньше основного трубопровода. Это делается для того, чтобы большая часть теплоносителя проходила через радиатор, а не через байпас. В противном случае, если сделать байпас радиатора такого же размера, что и основной трубопровод, теплоноситель, двигаясь по пути наименьшего сопротивления будет проходить через байпас, оставляя радиатор недостаточно нагретым.

Помимо этого, байпасная линия не должна устанавливаться слишком далеко от радиатора, т.к. это может привести к тому, что основная часть теплоносителя будет проходить через байпас, практически не заходя в сам прибор отопления.

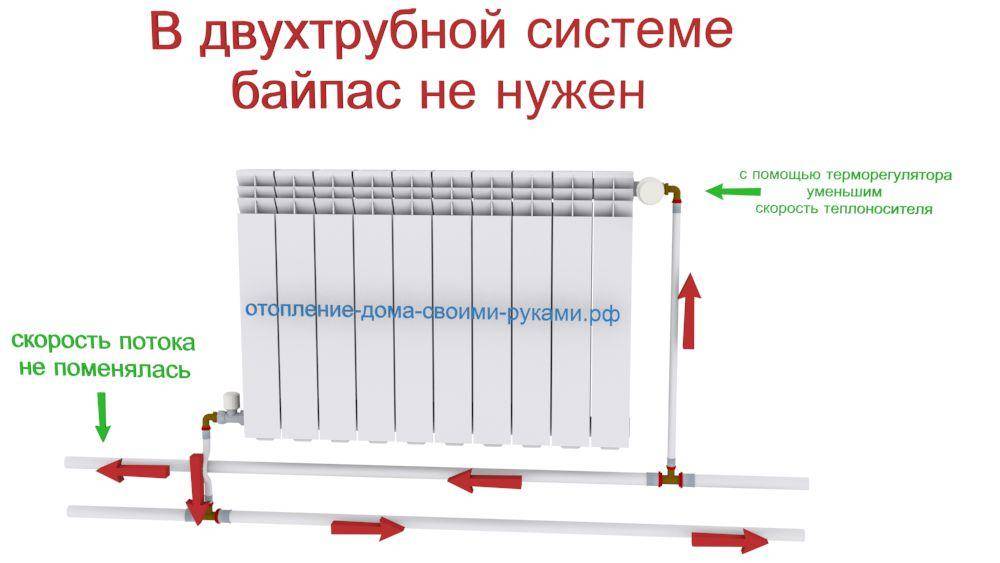

Байпас на радиаторе отопления устанавливается только в однотрубных системах отопления. В двухтрубных системах он просто не нужен, т.к. теплоноситель, проходя через каждый радиатор сразу поступает в обратную магистраль, а не в подающую, как в однотрубных системах.

Подключение радиаторов с байпасом в однотрубной системе отопления.

Существует несколько вариантов подключения радиатора с байпасом:

1. Диагональное подключение. Теплоноситель заходит через верхний вход, диагонально пересекает радиатор и выходит через нижний выход. При этом байпасная линия расположена снизу;
2. Боковое подключение. Байпасная труба находиться сбоку. Следует помнить, что если устанавливается многосекционный радиатор (более 7 секций), то при боковом подключении последние секции могут прогреваться слабо. Для решения этой проблемы необходимо использовать диагональное подключение, либо установить удлинитель потока;
3. Нижнее подключение. Байпасная труба также расположена снизу.

Важно! В многоквартирных домах запрещается устанавливать запорную арматуру на байпас радиатора, особенно, если на радиаторе установлен ручной регулирующий клапан, проходной канал которого сильно заужен. В этом случае, перекрытие шарового крана на байпасной линии приведет к снижению теплоотдачи расположенных ниже по стояку радиаторов, т.к. теплоносителю потребуется пройти через клапан, сечение которого рассчитано только на один радиатор

теплоносителю потребуется пройти через клапан, сечение которого рассчитано только на один радиатор.

Однако, даже если на радиаторе стоят шаровые краны с широким сечением проходного канала, все равно не разрешается установка запорной арматуры на байпас, т.к. существует вероятность случайного перекрытия циркуляции теплоносителя по стояку. К примеру может произойти следующая ситуация: в комнате прохладно, мы перекрываем кран на байпасе, в результате чего весь теплоноситель проходит по радиатору; далее в комнате становится слишком жарко, мы перекрывает кран на радиаторе, забыв при этом открыть кран на байпасе, в следствии чего, циркуляция теплоносителя в доме полностью прекращается.

В случае, если есть основания полагать, что система отопления многоквартирного дома работает не идеально, то рекомендуется поменять радиаторы на более мощные, с большим количеством секций. Помимо этого, вместо ручного регулирующего клапана, проходной канал которого заужен, рекомендуется установить на радиатор шаровые краны, которые пропускает гораздо больше теплоносителя, в результате радиатор будет лучше прогреваться.

Монтаж байпаса в систему своими руками

Установить автоматический байпас следует ближе к радиатору. Расчет должен учитывать необходимость сохранить достаточный запас расстояния от стояка. При необходимости выполняется монтаж дополнительных кранов, которые смогут обеспечить циркуляцию воды за счет радиатора. В такой системе, где работает байпас, появляется дополнительная возможность регулировать температурный режим горячей воды.

Читать также: Почему журчит вода в системе отопления: гул и стук стояков

В монтаже такой конструкции своими руками нет значительных трудностей. Правильная установка прибора происходит по направлению теплоносителя:

1. Сперва происходит монтаж фильтров, затем монтаж обратного клапана и циркуляционного насоса;
2. Ввод байпаса в стояк должен происходить при использовании запорных клапанов. Монтаж следует производить в горизонтальном положении, поскольку так исключается вероятность скопления воздуха в трубах системы;
3. На перемычке следует сделать и поставить дополнительный кран, который позволяет правильно регулировать тепловой поток через диаметр байпаса. В этом случае жидкость будет протекать через радиаторы и обходную трубу. Альтернативная схема может использовать специальный терморегулятор, который будет удерживать температуру на выставленном режиме.

Читать также: Как воздух попадает в систему отопления

Байпас и циркуляционный насос

Системы отопления с принудительной циркуляцией теплоносителя отличаются более высокой эффективностью. Они обеспечивают равномерное и быстрое распределение тепла по всей системе отопления

Применяя насосы, необходимо обязательно уделять внимание наличию байпасных линий. Байпас для циркуляционного насоса с обратным клапаном позволит:. Если при подключении радиаторов применение крана на байпасе запрещено, то здесь он необходим – для обеспечения нормальной принудительной циркуляции

Если при подключении радиаторов применение крана на байпасе запрещено, то здесь он необходим – для обеспечения нормальной принудительной циркуляции.

• Мгновенно переключаться с принудительной циркуляции на естественную – это необходимо при отключении электроэнергии;
• Оперативно менять сломанные насосы без остановки контура;
• Предотвратить движение теплоносителя в обратную сторону – за это отвечает обратный клапан.

Переключение с одного вида циркуляции на другой выполняется с помощью запорной арматуры. Два крана ставятся на участок с насосом и один – непосредственно на сам байпас.

Устанавливая в системе отопления байпас с насосом, мы получим возможность быстро менять насосные узлы при их поломке. Типичный тому пример – самый разгар зимы, а насос вдруг начал гудеть, распространяя гудение по металлическим трубам на весь дом. Поверьте, хорошего в такой ситуации мало. Во-первых, назойливое гудение действует на нервы. А во-вторых, неисправный насос может в любое время «встать» намертво, из-за чего контур окажется неработоспособным.

Основные ошибки монтажа байпаса

Несмотря на то, что байпасный участок является очень надежным узлом системы и практически не имеет слабых мест, неправильный монтаж, ошибка в проектировании или не соблюдение основных правил установки может привести к нарушению функционирования байпаса. Перед началом работ обязательно ознакомьтесь с основными ошибками монтажа, чтобы их не допустить, ведь устранение возникших неисправностей приведет к значительным временным, так и финансовым потерям.

Ошибки при монтаже байпасного участка  на обводной линии радиатора отопления

Для байпасного участка  на обводной линии радиатора отопления основной ошибкой является неправильный подбор диаметра трубы байпаса. При установке нерегулируемого обводного патрубка при вертикальной разводке диаметр трубы в обязательном порядке должен быть меньше, чем диаметр основной трубы отопления. Нерегулируемый байпас горизонтальной или нижней разводки должен выполняться из трубы такого же диаметра, как и основной системы. Так же не стоит забывать, что монтажные работы, а именно сварку, как стальных труб так и полипропиленовых, должен проводить человек с опытом работы с такими материалами. Неправильный нагрев полипропиленовой трубы может привести к зауживанию внутренней стенки трубы, что приведет к нарушению протекания теплоносителя. Неправильный сварной шов, так же может привести к нарушению движения воды по трубе. Так же не стоит забывать, что некачественная сварка, это прямая угроза порыва трубы, что приведет к затоплению помещения. Так же не забывайте, что монтаж шаровых кранов или другой запорной арматуры допускается только в частных домах и запрещены к установке в многоквартирных домах!

Ошибки при монтаже байпаса в обвязке циркуляционного насоса

При монтаже байпаса в обвязке циркуляционного насоса стоит помнить, что кроме качественного монтажа системы, особое внимание необходимо уделить качеству воды, а именно наличию примесей. Особенность режима работы байпасного участка в обвязке циркуляционного насоса заключается в том, что в основном теплоноситель в этом участке находится в  стоячем положении

Основное движение воды осуществляется через насос. В результате этого, если вода содержит много примесей, например частичек металла, песка или грязи, это в конечном итоге приведет к забиванию клапана или прикипанию запорной арматуры. Именно в связи с этим, наличие очистных систем, предназначенных для улавливания больших фракций или монтаж грязевика перед участком насоса и байпаса обязательно. Так же не стоит забывать, что данные элементы подлежат периодической очистке и замене старых фильтров. Если применяется электромеханический клапан, то в обязательном порядке должна проводиться его диагностика в соответствии со сроками технического обслуживания.

Ошибки при монтаже байпаса в смесительном узле водяного теплого пола

Основная ошибка при монтаже теплого водяного пола заключается в отсутствии байпасного участка в схеме теплого пола. Это приводит к тому, что по основной магистрали будет проходить горячий теплоноситель, имеющий температуру около 80 С, что недопустимо как со стороны условий комфорта, пол будет раскален, что приведет к порче напольного покрытия, так и эксплуатационных условий, на элементы системы будет воздействовать высокие температуры, что приведут к быстрому износу и повреждению элементов системы теплого пола. Применение байпасного участка в системе теплого пола обязательно!

Ошибки при монтаже байпаса в обвязке котла отопления

В данном случае ошибка монтажа как и в случае с теплым водяным полом заключается в отсутствии байпасного участка в обвязке котла отопления. Причина такая же, температура теплоносителя не будет соответствовать заданным эксплуатационным параметрам, только в данном случае температура воды будет критически ниже допустимой, ввиду отсутствия подмешивания в холодную воду теплой воды из основной магистрали. Это приведет  к тому, что в котел будет поступать холодная вода, что приведет у снижению эксплуатационных характеристик и снижению КПД системы, так и к возможному повреждению оборудования, ввиду появления конденсата на стенках бака котла.

Разновидности байпасов

Байпасы классифицируют по двум критериям:

• тип запорной арматуры;
• назначение.

По первому признаку различают два вида байпасов:

1. С краном. Механический вариант байпаса, управление которым осуществляется посредством ручного открывания и закрывания крана. Последний, как правило, расположен по центру трубы-перемычки. Байпасы могут оснащаться двумя типами кранов: шаровым и трехходовым. Друг от друга они отличаются лишь конструкцией, а вот принцип работы обоих кранов практически одинаковый.

2. С клапаном. Автоматический байпас, работающий в автономном режиме и не требующий регулировки со стороны пользователя. Клапан представляет собой резиновый шар повышенной плавучести. Такой байпас используется вместе с циркуляционным насосом: при его включении клапан под давлением открывает путь для носителя, а при выключении – автоматически закрывает.

Исходя из назначения, байпасы делятся на:

• радиаторные – устанавливаются на подходах к батареям отопления и используются для их отключения при необходимости;
• насосные – монтируются вместе с насосами и используются или для изменения их режима работы, или для полного отключения;

Система байпас

Монтаж байпаса на радиаторы в однотрубной системе

Запорная и регулирующая арматура для радиаторов

Варианты подключения радиаторов

Выбор места для установки отопительных приборов

Байпас — отрезок трубопровода, который устанавливается перед отопительным прибором. Его прямое назначение — создания для теплоносителя обводного контура. Это значит, что на байпасе также устанавливается запорная арматура, с помощью которой можно отключать отопительный прибор от системы обогрева.

Установка байпаса имеет ряд плюсов, основные из них:

• Создание комфортных условий в помещениях квартир, домов, дач прочее. С помощью байпаса можно повысить/снизить температуру внутреннего воздуха. Это позволяет избежать ситуаций, когда в помещении слишком жарко или холодно. Создать оптимальный микроклимат во время эксплуатации отопительной системы можно без привлечения специалистов.
• Экономия денежных средств. Теплоноситель расходуется разумно, а значит, что нагревать его нужно меньше. Это позволяет снизить затраты на энергоресурсы. Байпас имеет относительно невысокую цену. Он окупается в минимальные сроки.

Регулировка теплоносителя бывает двух типов:

• качественная. Она предназначена для изменения температуры теплоносителя в трубопроводах и отопительных приборах. Может работать на базе автоматической системы управления.
• количественная. С ее помощью можно изменять (увеличивать или уменьшать) поток теплоносителя в отопительной системе при необходимости.

Диагональное подключение радиаторов в эксплуатации является самым эффективным. Трубопровод подачи теплоносителя подводиться к отопительному прибору сверху. Линия обратки подсоединяется к радиатору снизу, на противоположной стороне. Диагональное подключение позволяет хорошо прогреть отопительный прибор, который имеет большую тепловую мощность (много секций). Обычно данную схему используют в огромных помещениях. Монтаж радиаторов диагональным способом — сложный и трудоемкий. Он требует привлечения опытных, квалифицированных мастеров.

• быстрый и простой монтаж;
• экономия на затратном материале, а также энергоресурсах;
• есть возможность установки байпаса.

Расстояние между полом и радиатором должно быть не меньше, чем 100 мм. Игнорирование этого правила приводит к снижению эффективности работы отопительного прибора. Также производить уборку, ремонт, замену отдельных частей радиатора будет затруднительно. Расстояние между отопительным прибором и стеной должно быть не менее, чем 50 мм. Так радиаторов не будет греть стену, а отдавать свое тепло на повышение температуры внутреннего воздуха.

Причины, по которым стоит провести установку байпаса:

• усовершенствование работы старой системы отопления. Очень удобно, когда денежных средств нет для осуществления замены на современную инженерную сеть.
• защита от аварийных ситуаций. Если радиатор протекает или наоборот задерживает циркуляцию теплоносителя, с помощью байпаса его можно отключить от сети и провести его ремонт или замену. Это обеспечивает жителям квартир, индивидуальных домов высокую степень защиты от порывов и неполадок в работе системе отопления.
• обеспечение нормальной циркуляции теплоносителя в контуре. Насос, который монтируется на байпасе, перекачивает воду внутри системы на высоком уровне, что позволяет осуществлять равномерный нагрев отопительных приборов и создания комфортных условий в разных помещениях квартиры/дома.

Технические данные байпасов:

• Длительный срок службы. Их можно эксплуатировать до 50 лет. Они не дают трещин, устойчивы к внешним механическим воздействиям, гидравлическим ударам, вибрации.
• Влагоустойчивость. Байпасы имеют высокие антикоррозийные свойства, на их поверхности длительное время не появляется ржавчина, плесень, грибок прочее. Это также обеспечивает хорошую гигиеничность.
• Устойчивость к воздействию агрессивных сред. Байпасы можно устанавливать не только в жилых помещениях, но и на улице. Они хорошо противостоят различным погодным условиям. При необходимости байпасы устанавливаются с защитным корпусом. Но это делают в редких случаях.

Общие сведения об устройстве

Нашим читателям, которые любят все мастерить своими руками, узнать подробнее о нем будет крайне полезно

Постараемся избегать сложных технических терминов, чтобы особенности этого важного конструкционного элемента были понятны большинству

Байпасом называют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. Обычно используют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Чаще всего можно встретить трубы на 1/2″. Сегодня такое устройство стало несколько иным, хотя не забыты и его первоначальные возможности.

Современный байпас для отопления в сборе

Применение

Ниже рассмотрим основные варианты использования устройства:

Регулировка теплоносителя

Функциональное предназначение байпаса – возвращение в стояк избыточного количества теплоносителя из радиаторов отопления, в случае использования автоматического или ручного терморегулятора. В этом случае движение нагретой жидкости по отопительной системе происходит параллельно запорно-регулирующей арматуре. Если данного элемента не будет, вы не сможете произвести ремонт радиатора во время функционирования контура обогрева. Байпас позволяет ускорить процесс наполнения или опустошения отопительной системы.

Без электричества

Особенно установка устройства актуально для современных контуров обогрева, где предусмотрен циркуляционный насос. Оно дает ответ на самый часто задаваемый вопрос потребителями в торговых сетях: «Каким образом система будет работать, когда пропадет электроэнергия?».Много лет использование стандартных напольных котлов не предусматривало их зависимость от электричества. Однако использование системе обогрева циркуляционного насоса сделала агрегаты энергозависимыми.Когда электроэнергия пропадает, инструкция рекомендует перекрыть подачу теплоносителя на насос и открыть вентиль на центральной магистральной трубе. Если оснастить устройство клапаном, эта работа будет выполняться в автоматическом режиме. Все это нужно сделать для того, чтобы перевести систему в режим естественной циркуляции.

Какие применяются байпасы для отопления и схема их подключения

Установку приборов на байпасе необходимо выполнять по направлению к теплоносителю, соблюдая следующую последовательность:

• фильтр – служит для задержки крупных и мелких частиц, которые могут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, зато оно выполняет очень нужную работу;
• обратный клапан – обеспечивает движение теплоносителя только в одном направлении. При его установке необходимо руководствоваться стрелкой на корпусе, которое указывает направление потока;
• циркуляционный насос – необходим для принудительного перекачивания теплоносителя по отопительной системе.

Байпас на отопление с запорными кранами

Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздух, т.е. она не будет «завоздушиваться».

Использование в однотрубном отоплении

Такая система является морально устаревшей, однако она еще достаточно часто встречается в домах советской постройки. Иногда такое отопление работает на редкость эффективно, из-за чего зимой в квартирах становится невыносимо жарко.

Байпас в однотрубном отоплении частного дома

В подобной ситуации помочь может монтаж байпаса.

Процесс несложный, однако, при его проведении требуется соблюдать некоторые условия:

1. Байпас нужно размещать на максимальном расстоянии от вертикального участка трубы. Правильнее сказать, как можно ближе к радиатору отопления.
2. Обводная труба отопления может изготавливаться прямо на месте установки из собственно трубы, тройника, которые соединяются с помощью сварочных работ.

1. Установите между байпасом и входным отверстием батареи отопления терморегулятор или регулировочный вентиль. Это позволит вам контролировать температуру в доме».

Обводная труба и энергозатраты

Монтаж устройства позволит сократить расходы энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и обычный проточный, в первом случае объем подаваемого в радиатор теплоносителя уменьшиться на треть. При этом теплоотдача отопительного прибора сократиться примерно на 10%.

Самостоятельная установка байпаса в системе отопления

Эти изменения на практике не будут выглядеть кардинальными, когда система действительно отличается переизбытком тепла. При правильном подборе типоразмера радиаторов обычно есть определенный запас эффективности, составляющий около 10-15%, полностью покрывающий уменьшение теплоотдачи.

Советы и рекомендации

Если вы собираетесь установить байпас в центральном отоплении, то необходимо уведомить представителей ЖКХ об этом (в письменном виде). Они должны согласовать временное отключение отопления с котельной.
Каждая установка газового оборудования в квартире либо частном доме сопровождается заказом хозяина проекта у государственного или частного проектировщика. Советуем проверить все указанные в бумагах узлы, дабы после принятия вами проекта не было недоразумений ввиду отсутствия на схеме чего-либо, но присутствия этой части в готовом изделии.
В случае установки электрического котла, мощностью до 5 кВт, заказ проекта не нужен

Но монтаж системы необходимо производить с приглашённым специалистом, во избежание критичных ошибок.
Покупая котёл, обращайте внимание на сертификаты качества и безопасности. Это сохранит вас и окружающих от неожиданных поломок и аварий.
Когда сборка трубопровода производится с помощью спайных ПВХ труб, нужно следить за усилием нажатия в момент спайки стыков. Чрезмерное давление на разогретые концы спайки приведёт к закупориванию проходной силы теплообменника.

Чрезмерное давление на разогретые концы спайки приведёт к закупориванию проходной силы теплообменника.

Контроль потока теплоносителя

Регулировка потока воды в системе позволяет сделать обогрев жилья более эффективным и менее энергозатратным. Излишки теплоносителя из радиатора возвращаются обратно в трубопровод. Вода проходит через байпас, минуя основную трубу.

При такой установке и эксплуатации, байпас позволяет осуществлять ремонтные работы с радиаторами в разгар отопительного сезона без отключения от общей системы.

Приспособление позволяет увеличить скорость заполнения системы отопления, а также слива теплоносителя.

Работа при наличии циркулярного насоса

Установка в систему с циркуляционным насосом

Байпас для отопления незаменим при работе циркулярного насоса. В тех ситуациях, когда отсутствует электричество в сети, работа насоса невозможна. Байпас с клапанами автоматически перераспределяет поток теплоносителя от насоса к основному трубопроводу.

В ручном режиме, без клапана, перекрываются краны, связанные с поступлением воды в систему. Таким образом, система из принудительной циркуляции переходит на работу с естественной.

Читайте о том, в чем разница между естественной и принудительной циркуляцией.

Установка байпас производится обязательно в горизонтальном состоянии, так как в вертикальном положении возможно образование воздушных пробок, что негативно сказывается на работе системы.

Однотрубная система

Байпас для радиаторов отопления позволяет обновить, улучшить работу однотрубного отопления.

Данная схема работы почти не применяется в современном строительстве в многоквартирных домах и частных жилищах. В постройках советского времени однотрубное отопление — довольно частое явление.

Байпас в данном случае отрегулирует потоки теплоносителя, сделав комфортным климат в помещениях.

Приспособление располагают близко к радиаторам, в удалении от вертикальных стояков. Байпас обязательно должен быть оснащен регуляторам температуры. Таким образом прибор позволяет регулировать температуру в комнате даже при наличии однотрубной системы.

При выборе диаметр трубы байпаса должен быть меньшим, чем у основного трубопровода. Это позволит, согласно законам гидродинамики, теплоносителю обходить батарею через байпас.

Приобретение байпаса

Для установки в систему отопления готовые байпасы для радиаторов можно купить. На этой продукции лучше не экономить, так как недорогие приборы имеют небольшой срок эксплуатации и быстро выйдут из строя.

Качественные байпасы известных производителей часто встречаются встроенными в гарнитуру для подсоединения к батарее. Все необходимые элементы для такого прибора уже входят в предлагаемый комплект.

Выбор продукции осуществляется в зависимости от назначения и принципа работы. Байпасы присутствуют в ассортименте любого строительного магазина.

Байпас для отопления имеет цену от 2 до 4 тысяч рублей.

Затраты на покупку быстро окупаются его эффективностью, сокращая расходы на электричество, предотвращая нагрев лишнего количества теплоносителя в отопительной системе.

Обязательно смотрите видео, которое поясняет работу этого оборудования «на пальцах».

Байпас в котельной

В схемах обвязки котлов обводная линия бывает необходима также в 2 случаях:

• как байпас для циркуляционного насоса;
• для организации малого контура циркуляции для твердотопливного котла.

Насос, установленный на обходном трубопроводе, встречается в отопительных системах довольно часто, иногда даже без особой необходимости. Дело в том, что однотрубная или двухтрубная система отопления, изначально задуманная с принудительной циркуляцией, никогда не сможет функционировать при отключении насоса. У нее нет для этого больших уклонов и увеличенных диаметров труб. Но байпас для насоса как раз и нужен, чтобы вода могла течь по прямой линии, в то время как перекачивающее устройство не работает.

Отсюда вывод: при подключении к котлу системы, спроектированной под принудительную циркуляцию, ставить насос на байпасе не нужно. Отключение и снятие агрегата в любом случае приведет к остановке движения теплоносителя, поэтому насос устанавливается на прямой линии.

Другое дело система, приспособленная под естественное движение воды. Часто бывает, что в нее для повышения эффективности не просто встраивают насос, а устанавливается система байпас с обратным клапаном на прямой. Это позволяет в случае отключения электричества автоматически перейти на естественную циркуляцию, что и отражено на схеме:

Пока насос работает, он своим давлением поджимает клапан с обратной стороны и не пускает поток по прямой. Стоит только отключить электроэнергию или перекрыть один из кранов, как давление исчезнет и клапан байпаса откроет прямой путь теплоносителю, восстановится конвективное движение воды. Можно спокойно снимать насос или прочищать грязевик, работа системы от этого не нарушится, она просто перейдет в другой режим.

Ну и последнее место применения байпаса – малый контур циркуляции твердотопливного котла со смесительным узлом. Здесь перемычка, подключенная к трехходовому клапану, дает возможность теплогенератору прогреться до температуры 50 ºС, дабы избегнуть воздействия низкотемпературной коррозии на стальные стенки топки. В этом случае схема байпаса выглядит так:

Принцип действия прост: клапан не пускает в котел холодную воду из системы, пока теплоноситель, циркулирующий по байпасной линии, не нагреется до требуемой температуры. Потом клапан открывается и пропускает в контур холодную воду, смешивая ее с горячей. Тогда на стенках топки не образуется конденсат и коррозии не возникает.

Иногда еще бывает нужен байпас в системе водоснабжения. Например, чтобы снять для ремонта, промывки или замены полотенцесушитель в ванной. Поскольку он подключается к стояку ГВС, то в многоквартирном доме его демонтаж создаст массу неудобств. Проще это предусмотреть заранее и при монтаже нагревателя поставить перемычку с краном.
