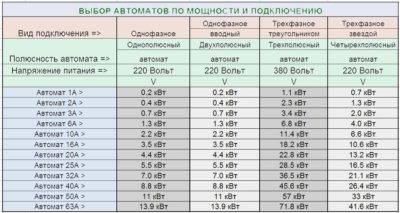

Выбор автомата по мощности нагрузки
Для выбора автомата по мощности нагрузки необходимо рассчитать ток нагрузки, и подобрать номинал автоматического выключателя больше или равному полученному значению. Значение тока, выраженное в амперах в однофазной сети 220 В., обычно превышает значение мощности нагрузки, выраженное в киловаттах в 5 раз, т.е. если мощность электроприемника (стиральной машины, лампочки, холодильника) равна 1,2 кВт., то ток, который будет протекать в проводе или кабеле равен 6,0 А(1,2 кВт*5=6,0 А). В расчете на 380 В., в трехфазных сетях, все аналогично, только величина тока превышает мощность нагрузки в 2 раза.
Можно посчитать точнее и посчитать ток по закону ома I=P/U — I=1200 Вт/220В =5,45А. Для трех фаз напряжение будет 380В.
Можно посчитать еще точнее и учесть cos φ — I=P/U*cos φ.
это безразмерная физическая величина, характеризующая потребителя переменного электрического тока с точки зрения наличия в нагрузке реактивной составляющей. Коэффициент мощности показывает, насколько сдвигается по фазе переменный ток, протекающий через нагрузку, относительно приложенного к ней напряжения. Численно коэффициент мощности равен косинусу этого фазового сдвига или cos φ
Косинус фи возьмем из таблицы 6.12 нормативного документа СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий»
Таблица 1. Значение Cos φ в зависимости от типа электроприемника
| Тип электроприемника | cos φ |
| Холодильное оборудование предприятий торговли и общественного питания, насосов, вентиляторов и кондиционеров воздуха при мощности электродвигателей, кВт: | |
| до 1 | 0,65 |
| от 1 до 4 | 0,75 |
| свыше 4 | 0,85 |
| Лифты и другое подъемное оборудование | 0,65 |
| Вычислительные машины (без технологического кондиционирования воздуха) | 0,65 |
| Коэффициенты мощности для расчета сетей освещения следует принимать с лампами: | |
| люминесцентными | 0,92 |
| накаливания | 1,0 |
| ДРЛ и ДРИ с компенсированными ПРА | 0,85 |
| то же, с некомпенсированными ПРА | 0,3-0,5 |
| газосветных рекламных установок | 0,35-0,4 |
Примем наш электроприемник мощностью 1,2 кВт. как бытовой однофазный холодильник на 220В, cos φ примем из таблицы 0,75 как двигатель от 1 до 4 кВт. Рассчитаем ток I=1200 Вт / 220В * 0,75 = 4,09 А.
Теперь самый правильный способ определения тока электроприемника — взять величину тока с шильдика, паспорта или инструкции по эксплуатации. Шильдик с характеристиками есть почти на всех электроприборах.
Общий ток в линии(к примеру розеточной сети) определяется суммированием тока всех электроприемников. По рассчитанному току выбираем ближайший номинал автоматического автомата в большую сторону. В нашем примере для тока 4,09А это будет автомат на 6А.
Очень важно отметить, что выбирать автоматический выключатель только по мощности нагрузки является грубым нарушением требований пожарной безопасности и может привести к возгоранию изоляции кабеля или провода и как следствие к возникновению пожара. Необходимо при выборе учитывать еще и сечение провода или кабеля
По мощности нагрузки более правильно выбирать сечение проводника. Требования по выбору изложены в основном нормативном документе для электриков под названием ПУЭ (Правила Устройства Электроустановок), а точнее в главе 1.3. В нашем случае, для домашней электросети, достаточно рассчитать ток нагрузки, как указано выше, и в таблице ниже выбрать сечение проводника, при условии что полученное значение ниже длительно допустимого тока соответствующего его сечению.
Подбор терморегулятора для теплого пола
Для нормальной работы теплых полов требуется установка теплового реле — терморегулятора, с помощью которого можно значительно сократить расходы на отопление. Прибор здесь требуется только для включения и отключения подогрева в определенный временной промежуток либо после подачи сигнала от термометра.
Выбирая терморегулятор, в первую очередь следует учитывать его мощность, которая должна быть идентична мощности теплого поля.
Также для определенных типов теплых полов необходимо подбирать и тип теплового реле, разделяющихся на несколько групп:
- устройства, предназначенные только для обеспечения экономичного режима, позволяющие сократить расход электроэнергии;
- приборы с настраиваемым таймером, при помощи которого устанавливаются периоды времени, на протяжении которых будет осуществляться прогрев помещения с определенной интенсивностью;
- аппараты, которые возможно запрограммировать на сложные регламенты функционирования, чередующие периоды работы в экономном режиме и максимального обогрева;
- реле, в котором имеется встроенный ограничитель, предотвращающий чрезмерный нагрев напольного покрытия и греющего элемента.
Подбор терморегулятора для определенного помещения осуществляется в зависимости от его площади. Для небольшой комнаты больше подойдет обыкновенный аппарат без сложных настроек и программирования. Установка более сложных приборов необходима для просторных помещений. В таких комнатах чаще всего устанавливают электронные реле, оснащенные установленными в толще пола датчиками температуры.
Понижение напряжения и пропадание фазы
Полностью нагруженный асинхронный двигатель, работающий при пониженном напряжении, быстро нагревается. Если в нём есть встроенный тепловой сенсор, сработает тепловая защита. Если такового нет, необходима защита от понижения напряжения. Для этих целей служат реле, которые срабатывают при снижении напряжения и подают сигнал на отключение движка. На схеме ниже это РН .
Восстановление исходного состояния защиты обычно выполняется вручную или автоматически, но с задержкой во времени для каждого двигателя при их группе. Иначе одновременный групповой запуск после восстановления опять-таки может вызвать повторное понижение напряжения в сети и новое отключение.
Специальная защита от пропадания фазы, то есть от работы только на двух фазах ПУЭ предусматривает только в таких приводах, где возможны неприемлемые по своей тяжести последствия. Экономически целесообразно не изготовление и установка такой защиты, а ликвидация причин, приводящих к такому режиму работы.
Самыми последними техническими решениями в построении защиты электродвигателей являются автоматические выключатели с воздушным гашением дуги. Некоторые модели совмещают в себе возможности рубильника, контактора, максимального и теплового реле и выполняют соответствующие защитные функции. В таком автомате контакты размыкаются мощной взведенной пружиной. Освобождение её происходит в зависимости от типа исполнительного элемента — электромагнитного или теплового.
Методика расчета защитного автомата
В ответ на вопрос, как подобрать автомат для электромотора еще совсем недавно специалисты могли порекомендовать способ с использованием регулятора температуры, установленного внутри пускателя и соединенного с контактором последовательно. Такая схема организовывается следующим образом. При длительном пропускании повышенных токов через реле происходит нагревание установленного внутри него биметаллического элемента (обычно в виде пластины), который деформируется и размыкает электроцепь на контакторах. При кратковременном скачке нагрузки (например, во время включения электромотора) пластинка не успевает должным образом нагреться и защита не срабатывает. Но такая методика малоэффективна, если ставить перед собой цель защиты оборудования от фазового дисбаланса и скачков напряжения в электросети. Поэтому сейчас рекомендуется пользоваться более современными устройствами с более точной конфигурацией.
Правильно выполнить расчет автомата очень важно. Для подбора автоматического выключателя используется специальная методика
Для этого нужно определить временную токовую характеристику. Она не имеет прямой зависимости от номинала защитного автомата автоматического отключения. Если подобрать устройство неверно, то большая вероятность того, что при включении электроустановки оно будет постоянно срабатывать и отсекать подачу энергии от источника питания или не сработает в аварийной ситуации, что повлечет за собой порчу оборудования и создаст опасную ситуацию для здоровья человека. Поэтому необходимо учитывать величину пускового тока, которая может превышать паспортное номинальное значение в семь раз (это максимально допустимый порог).
Рассчитать автомат сейчас можно через специальный онлайн калькулятор или же сделать это самостоятельно по формуле. При самостоятельном расчете используется так называемый коэффициент надежности (Кн), который составляет 1,4 для силовых агрегатов с номинальным током до сотни ампер и 1,25 для устройств, превышающих данное значение. Величина тока срабатывания (отсекания) вычисляется следующим образом:
Іотс≥Kн*Іпуск
Устройство защиты должно максимально соответствовать полученному значению. Следующая важная величина, позволяющая правильно выбрать однополюсной или многополюсной автоматический выключатель, – коэффициент температуры (Kт). Он равен 0,85 и умножается на номинальную токовую характеристику необходимого устройства защиты.
Автоматические выключатели
Каждому, кто сталкивался с электропроводкой, приходилось слышать об автоматических выключателях или автоматах
В первую очередь грамотный электрик всегда посоветует отнестись к выбору столь важной части электросети с особой щепетильностью. Так как впоследствии именно этот нехитрый прибор может избавить от многих неприятностей
Совершенно неважно, какого рода проводятся электромонтажные работы — ложится ли новая проводка в только что построенном доме, заменяется старая, модернизируется щиток или прокладывается отдельная ветка для слишком энергоёмких приборов — в любом случае особое внимание необходимо уделить подбору автомата по мощности и прочим параметрам
Предназначение устройства
Любой современный автомат имеет две степени защиты. Это означает, что помочь он сможет в двух, наиболее распространённых ситуациях.
- Первая, подразумевает перегрев проводки в результате прохождения по ней токов, больше номинальных. К чему это может привести, догадаться несложно: перегорание кабеля, а в итоге короткое замыкание или вообще возгорание.
- Вторая ситуация, предотвратить которую способен автоматический выключатель, это короткое замыкание, вследствие которого сила тока в цепи может увеличиваться на огромные значения, а это чревато в лучшем случае выходом из строя всего электрооборудования. В худшем — возгоранием электротехники, а от неё и всего помещения. Говорить же о целостности проводки и вовсе не приходится.
Таким образом, автомат способен защитить не только личное имущество, но в некоторых случаях и жизнь. Хотя для этого необходимо провести грамотный расчёт автоматического выключателя по мощности и ряду других параметров. А также не стоит брать автомат «с запасом», так как при критических значениях токов в сети он банально может не сработать, что равнозначно его отсутствию.
Принцип работы
Основной задачей защитного выключателя является отсечение подачи электрического тока от подающего кабеля в сеть потребителя. Происходит это благодаря расцепителям, находящимся в теле автомата. Причём существуют два вида таких частей:
- Электромагнитные, представляющие собой катушку, пружину и сердечник, который при превышении номинальных токов втягивается и через пружину разъединяет контакты. Происходит это практически мгновенно — от 0,01 до 0,001 секунды, что способно обеспечить надёжную защиту.
- Биметаллические тепловые — срабатывают при прохождении токов, превышающих предельные значения. При этом биметаллическая пластина, являющаяся основой такого расцепителя, изгибается и происходит разрыв контактов.
Виды АВ и их особенности
Учитывая разнообразие электросетей и определённых ситуаций, автоматы могут быть разных видов. Принцип их работы ничем существенным не отличается — срабатывают всё те же расцепители, но в зависимости от ситуации и ряда других нюансов используют разные их вариации.
Так, для стандартной однофазной сети напряжением 220 вольт выпускаются однополюсные и двухполюсные АВ. Первые способны разрывать лишь один провод — фазу. Вторые могут работать и с фазой, и с нулём. Безусловно, предпочтительнее использовать второй вариант. Особенно, если дело касается помещений с повышенной влажностью. Конечно, и однополюсный автомат вполне справится со своей задачей, но могут возникнуть ситуации, когда перегоревшие провода замкнут между собой. В таком случае, естественно, фаза будет отсечена, но вот нулевой провод окажется под напряжением, что может быть крайне опасно.
Для трёхфазных сетей напряжением 380 вольт используются трёх- или четерёхполюсные автоматы. Устанавливать их необходимо и на входе, и непосредственно перед потребителем. Как понятно, такие автоматы отсекают все три фазы, подключённые к ним. В редких случаях возможно использование одно- или двухполюсных защитных устройства для отсекания, соответственно, одной или двух фаз.
Особенности работы автоматов защиты сети
К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.
Токи, которые могут представлять опасность для сети, подразделяются на два вида:
- Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
- Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.
Устройство и принцип работы автоматического выключателя – на видео:
https://youtube.com/watch?v=9bTw3wtgOWY
Токи перегрузки
Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.
За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.
Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.
Токи короткого замыкания
Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.
Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?
На видео про селективность автоматических выключателей:
Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.
Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.
Функции защитных устройств электродвигателей
Современные защитные устройства, или другими словами, автоматы защиты электродвигателя, (мотор автоматы), часто совмещаются в одном корпусе с коммутационными аппаратами запуска (пускателями) и выполняют такие функции:
- Защита от тока короткого замыкания в цепи питания или внутри электродвигателя;
- Защита от длительных перегрузок, связанных с превышением механической нагрузки на валу двигателя;
- Предохранение от асимметрии (дисбаланса) фаз, или обрыва фазного провода;
- Тепловая защита от перегрева двигателя, осуществляемая при помощи дополнительных термодатчиков, установленных на кожухе или внутри электродвигателя;
- Предохранение от некачественного напряжения;
- Обеспечение выдержки времени для охлаждения двигателя после его аварийной остановки после перегрева;
- Индикация режимов работы и аварийных состояний;
- Опционально – отключение при исчезновении нагрузки на валу (например, для водяных насосов);
- Совместимость с автоматическими системами контроля и управления.
Мотор автомат с ручной настройкой и автоматическим управлением
Ранее и до недавнего времени наиболее используемой схемой защиты электродвигателей было подключение в корпусе пускателя теплового реле, последовательно с контактором. Биметаллическая пластина теплового реле при длительной перегрузке нагревается и прерывает цепь самоподхвата контактора. Кратковременное превышение номинальной нагрузки при запуске мотора является недостаточным для нагрева и срабатывания биметаллической пластины. Более подробно о тепловом реле и его подключении можно прочитать в соответствующем разделе данного ресурса.
Контактор электромотора с тепловым реле
Подбор автоматического выключателя
Поскольку первые две функции могут осуществляться обычными автоматическими выключателями, многие пользователи применяют их для защиты своих электродвигателей. Основным недостатком такого способа является отсутствие защиты от дисбаланса, обрыва фаз и скачков напряжения. Выбор защитного автомата осуществляется по его время токовой характеристике и по максимальному пусковому току электродвигателя.
Трехфазный автоматический выключатель
Чтобы правильно подобрать автоматический выключатель по категории и номинальному току, нужно изучить его время токовую характеристику, о которой подробно рассказывается на одной из страниц данного сайта. Категории автоматов (А, B, C, D) определяются соотношением тока отсечки электромагнитного расцепителя к номинальному значению. Нужно иметь в виду, что время токовая характеристика категории не зависит от номинала автоматического выключателя.
Времятоковая характеристика автоматических выключателей категории «C»
Для предотвращения ложного срабатывания автоматического выключателя при запуске электромотора необходимо, чтобы кратковременный пусковой ток (Iпуск) не превышал значение отсечки (мгновенного срабатывания, Iмгн.ср) автомата. Отношение пускового (Iпуск) и номинального тока (In) можно узнать из бирки или паспорта электродвигателя, максимальное значение Iпуск/ In=7.
Бирка двигателя с указанием мощности
Практические расчеты
На практике применяют поправочный коэффициент надежности Kн, который для автоматов с In<100A равен 1,4, а для In>100A принимают Kн=1,25. Поэтому должно соблюдаться условие Iмгн.ср ≥ Kн * Iпуск. Вначале автомат выбирают, исходя из наиболее близкого значения номинального тока автоматического выключателя IAB (указывается на корпусе) к рабочему току двигателя (In). Необходимое условие: IAB > In/Кт, где Кт = 0,85 – температурный коэффициент, если автомат устанавливается в шкафу или щитке, иначе Кт=1.
Например, имеется двигатель мощностью 5,5 кВт, η = 85%=0,85; cosφ = 0,8; Iпуск/ In = 7. Вначале нужно рассчитать In = Рn/(Un*√3*η*cosφ) = 5500/(380*√3*0,85*0,8) = 12,28 (А). Допустим, автомат устанавливается в шкаф, Кт = 0,85, значит In/Кт = 12,28/0,85 = 14,44 (А). Наиболее близким является автоматический выключатель на 16А, категории С, (ток мгновенного срабатывания в десять раз превышает номинальное значение).
При расчетах понадобится калькулятор
Теперь нужно проверить условие Iмгн.ср ≥ Kн * Iпуск. Мгновенное срабатывание защитного автомата наступает при Iмгн.ср = 16*10 = 160 (A), пусковой ток Iпуск= In*7 = 12,28*7 = 85,96 (А). Умножаем на Kн (1,4) — 85,96*1,4 = 120,3 (А). Проверяем условие 160 ≥ 120,3 — это значит, что автомат выбран верно. Для упрощенных расчетов, можно принимать номинальный ток двигателя, равным удвоению его мощности, выраженной в киловаттах.
Функции защитных устройств электродвигателей
Современные защитные устройства, или другими словами, автоматы защиты электродвигателя, (мотор автоматы), часто совмещаются в одном корпусе с коммутационными аппаратами запуска (пускателями) и выполняют такие функции:
- Защита от тока короткого замыкания в цепи питания или внутри электродвигателя;
- Защита от длительных перегрузок, связанных с превышением механической нагрузки на валу двигателя;
- Предохранение от асимметрии (дисбаланса) фаз, или обрыва фазного провода;
Современные мотор автоматы с ручным управлением
- Тепловая защита от перегрева двигателя, осуществляемая при помощи дополнительных термодатчиков, установленных на кожухе или внутри электродвигателя;
- Предохранение от некачественного напряжения;
- Обеспечение выдержки времени для охлаждения двигателя после его аварийной остановки после перегрева;
- Индикация режимов работы и аварийных состояний;
- Опционально – отключение при исчезновении нагрузки на валу (например, для водяных насосов);
- Совместимость с автоматическими системами контроля и управления.
Мотор автомат с ручной настройкой и автоматическим управлением
Ранее и до недавнего времени наиболее используемой схемой защиты электродвигателей было подключение в корпусе пускателя теплового реле, последовательно с контактором. Биметаллическая пластина теплового реле при длительной перегрузке нагревается и прерывает цепь самоподхвата контактора. Кратковременное превышение номинальной нагрузки при запуске мотора является недостаточным для нагрева и срабатывания биметаллической пластины. Более подробно о тепловом реле и его подключении можно прочитать в соответствующем разделе данного ресурса.
Контактор электромотора с тепловым реле
Подбор автоматического выключателя
Поскольку первые две функции могут осуществляться обычными автоматическими выключателями, многие пользователи применяют их для защиты своих электродвигателей. Основным недостатком такого способа является отсутствие защиты от дисбаланса, обрыва фаз и скачков напряжения. Выбор защитного автомата осуществляется по его время токовой характеристике и по максимальному пусковому току электродвигателя.
Трехфазный автоматический выключатель
Чтобы правильно подобрать автоматический выключатель по категории и номинальному току, нужно изучить его время токовую характеристику, о которой подробно рассказывается на одной из страниц данного сайта. Категории автоматов (А, B, C, D) определяются соотношением тока отсечки электромагнитного расцепителя к номинальному значению. Нужно иметь в виду, что время токовая характеристика категории не зависит от номинала автоматического выключателя.
Времятоковая характеристика автоматических выключателей категории «C»
Для предотвращения ложного срабатывания автоматического выключателя при запуске электромотора необходимо, чтобы кратковременный пусковой ток (Iпуск) не превышал значение отсечки (мгновенного срабатывания, Iмгн.ср) автомата. Отношение пускового (Iпуск) и номинального тока (In) можно узнать из бирки или паспорта электродвигателя, максимальное значение Iпуск/ In=7.
Бирка двигателя с указанием мощности
Практические расчеты
На практике применяют поправочный коэффициент надежности Kн, который для автоматов с In<100A равен 1,4, а для In>100A принимают Kн=1,25. Поэтому должно соблюдаться условие Iмгн.ср ≥ Kн * Iпуск. Вначале автомат выбирают, исходя из наиболее близкого значения номинального тока автоматического выключателя IAB (указывается на корпусе) к рабочему току двигателя (In). Необходимое условие: IAB > In/Кт, где Кт = 0,85 – температурный коэффициент, если автомат устанавливается в шкафу или щитке, иначе Кт=1.
Например, имеется двигатель мощностью 5,5 кВт, η = 85%=0,85; cosφ = 0,8; Iпуск/ In = 7. Вначале нужно рассчитать In = Рn/(Un*√3*η*cosφ) = 5500/(380*√3*0,85*0,8) = 12,28 (А). Допустим, автомат устанавливается в шкаф, Кт = 0,85, значит In/Кт = 12,28/0,85 = 14,44 (А). Наиболее близким является автоматический выключатель на 16А, категории С, (ток мгновенного срабатывания в десять раз превышает номинальное значение).
При расчетах понадобится калькулятор
Теперь нужно проверить условие Iмгн.ср ≥ Kн * Iпуск. Мгновенное срабатывание защитного автомата наступает при Iмгн.ср = 16*10 = 160 (A), пусковой ток Iпуск= In*7 = 12,28*7 = 85,96 (А). Умножаем на Kн (1,4) — 85,96*1,4 = 120,3 (А). Проверяем условие 160 ≥ 120,3 — это значит, что автомат выбран верно. Для упрощенных расчетов, можно принимать номинальный ток двигателя, равным удвоению его мощности, выраженной в киловаттах.
Это интересно: На двух фазах из трех напряжение 400 В: в чем причина?
Подключение к электродвигателю
Для обеспечения безопасной работы, перед частотным преобразователем желательно ставить автомат защиты. Причем на трехфазную сеть нужен трехфазный автомат, а не три отдельных однофазных. Это позволит быстро отключить сразу все фазы как при перегрузке проводки, так и при перекосе на одной из фаз. Номинал автоматов выбирают по току нагрузки.
Подключение нулевого и заземляющего проводников обязательно. Тянут их от соответствующих шин напрямую — при помощи провода требуемого сечения. Для защиты человека и контроля за состоянием изоляции, в схему желательно добавить еще УЗО (устройство защитного отключения). Его включают перед автоматом. При возникновении тока утечки, УЗО одновременно разорвет фазы и ноль, полностью обесточив схему.

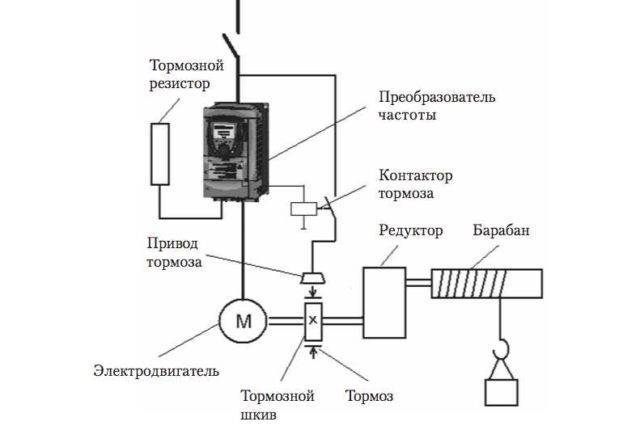

Схема разрабатывается в зависимости от назначения устройства с которым работает электродвигатель
При покупке дешевых моделей преобразователей, для пуска и останова может понадобиться установка специального реле, фиксирующего контакты в нужном положении. В этом случае с выхода автомата провода подаются на реле, а с его выхода идут на частотный преобразователь. Само подключение двигателей к ПЧ происходит напрямую.
Схема подключения частотного преобразователя для двух электродвигателей
Как известно, асинхронные двигатели могут работать как с однофазным, так и с трехфазным напряжением. Перед подключением движка к преобразователю частоты, надо проверить как подключены обмотки. Они должны быть:
- «звездой» — если напряжение на выходе ПЧ трехфазное;
- «треугольником» — если преобразователь выдает однофазное питание.
Частотный преобразователь для электродвигателя: подключение напрямую возможно не для всех двигателей
Частотный преобразователь для электродвигателя подключается при помощи кабелей (не проводов), сечение и параметры которых соответствуют параметрам устройства. Эти данные, как и рекомендации по подключению, должны быть в паспорте прибора. Так что внимательно проштудируйте мануал. Это может спасти от многих неприятностей. Все-таки могут быть особенности.
Выбор автоматических выключателей для электродвигателей
Выбирая автоматические выключатели для защиты двигателей, мы должны учитывать, что при пуске электродвигателя, возникает пусковой ток, превышающий в 5 — 7 раз номинального значения.
Автоматические выключатели выбираются по условиям:
Uном. ≥ Uном.сети
где:
- Uном. – номинальное напряжение, В;
- Uном.сети – номинальное напряжение сети, В.
Iном.расц. ≥ Iном.дв.
где:
- Iном.расц. – номинальный ток расцепителя выключателя, А;
- Iном.дв. – номинальный ток электродвигателя, А.
Ток уставки электромагнитного и полупроводникового расцепителя выбирается по формуле :
Для приближенного расчета тока уставки электромагнитного и полупроводникового расцепителя, можно принять по таблице 6.1 .
Таблица 6.1 – Значения коэффициентов для расчета тока срабатывания отсечки автоматических выключателей, устанавливаемых в цепях электродвигателей
| А3700; А3790 | Полупроводниковый | РП | 1,1 | 1,0 | 1,3 | 1,5 |
| ВА | БПР | |||||
| «Электрон» | РМТ | 1,35 | 1,6 | |||
| МТЗ-1 | 1,4 | 2,2 | ||||
| АВМ | Электромагнитный | 1,4 | 1,1 | 1,8 | ||
| А3110; АП-50; А3700; ВА; АЕ20 | 1,3 | 2,1 | ||||
| А3120; А3130; А3140 | 1,15 | 1,9 |
Надежность срабатывания автомата при двухфазном и однофазном коротком замыкании при КЗ на выводах электродвигателя определяется коэффициентом чувствительности и рассчитывается по формуле :
При отсутствии значений по коэффициенту разбросу kp, рекомендуется принимать коэффициент чувствительности в пределах 1,4-1,5.
В случае если чувствительности защиты от междуфазных КЗ недостаточно, следует принять следующие меры:
- уточнить значение Iс.о с учетом влияния сопротивления внешней сети на пусковой ток электродвигателя;
- выбрать другой тип АВ;
- увеличить сечение кабеля на одну, две ступени, но не больше;
- применить выносную релейную защиту.
При недостаточной чувствительности защиты от однофазных КЗ, следует принять следующие меры:
- применить кабель другой конструкции с нулевой жилой, алюминиевой оболочкой;
- проложить дополнительные зануляющие металлические связи;
- применить АВ со встроенной защитой от однофазных КЗ;
- применить выносную релейную защиту от однофазных КЗ, ток срабатывания данной защиты принимается 0,5-1*Iном.дв. Коэффициент чувствительности kч > 1,5, согласно ПУЭ 7-издание;
Для того, чтобы защитить двигатель от перегрузки, то есть от повреждений, вызываемых длительным протеканием тока превышающего номинальный, нужно использовать тепловые и электромагнитные (комбинированные) расцепители. Номинальный ток теплового расцепителя определяется по формуле :
Данные коэффициенты определяются для разных типов выключателя по таблице 6.2 .
Таблица 6.2 – Значения коэффициентов для расчета тока срабатывания защиты от перегрузки автоматических выключателей
| А3700; АЕ20 | Тепловой | — | — | 1,15 | 1 | |
| А3110; АП50 | 1,25 | 1 | ||||
| ВА51; ВА52 | 1,2-1,35 | 1 | ||||
| АВМ | Электромагнитный | 1,1 | 1,1 | 1,2 | 0,5-0,7 | |
| А3700 | Полупроводни- ковый | РП | 1,1 | 1,15-1,2 | 1,27-1,32 | 0,97-0,98 |
| «Электрон» | МТЗ-1, РМТ | 1,1 | 1,15-1,35 | 1,27-1,49 | 0,75 | |
| ВА | БПР | 1,1 | 1,08-1,2 | 1,19-1,32 | 0,97-0,98 |
Общая формула по определению тока теплового расцепителя, имеет следующий вид:
Время срабатывания защиты от перегрузки выбирается из условия, что защита не будет срабатывать при пуске и самозапуске двигателя :
Продолжительность пуска для двигателей с тяжёлыми условиями пуска, составляет более 5 – 10 сек, например для двигателей центрифуг, дробилок, шаровых мельниц и т.д и для двигателей с лёгкими условиями пуска равным 0,5 – 2 с, например для двигателей вентиляторов, насосов, главных приводов металлорежущих станков и механизмов с аналогичным режимом работы.
Проверка чувствительности при однофазных КЗ
Данную проверку нужно выполнять, если для отключения однофазных КЗ используется защита от перегрузки. В настоящее время ПУЭ 7-издание п. 1.7.79 предъявляет требования, чтобы время отключение выключателя тока однофазного КЗ не превышало 0,4 с.
Литература:
1. Беляев А.В. Выбор аппаратуры, защит и кабелей в сети 0,4 кВ. Учебное пособие. 2008 г.
Благодарность:
Данный проект поддерживается и развивается исключительно на средства от добровольных пожертвований.
Проявив лояльность к сайту, Вы можете перечислить любую сумму денег, тем самым вы поможете улучшить данный сайт, повысить регулярность появления новых интересных статей и оплатить регулярные расходы, такие как: оплата хостинга, доменного имени, SSL-сертификата, зарплата нашим авторам.
