Какой автомат лучше выбрать для квартиры в электрощиток — дешевый или дорогой?

Бренды-производители автоматических выключателей

Самое простое разделение, по которому следует различать бренды в их массе, — это страна-производитель. Рассмотрим главные зарубежные и отечественные компании, представленные на нашем рынке.

Зарубежные бренды

ABB — конгломерат швейцарского и шведского производителей, однозначный лидер в мире электротехники. Их выключатели признаны самыми качественными, безопасными и долговечными в мире. Логично, что такая техника стоит денег, однако эти автоматы в домашних условиях, без чрезмерных перепадов и нагрузок, просто вечны. Покупка подобной электротехники делается один раз и навсегда.
Legrand — автоматы из Франции. Практически не уступают предыдущему бренду ни качеством, ни ценой. Потому выбор между этими производителями основывается скорее на личных предпочтениях, нежели на технических характеристиках. В условиях домашнего использования они также «бессмертны», как и АВВ.

Siemens — это многопрофильный международный концерн, крупнейший в Европе. Они специализируются не только на автоматах, однако список моделей бытового и промышленного назначения радует размахом. При неплохом качестве устройств, цена идет на порядок ниже

Если устроить сравнение качества, отметим, что АББ и Легранд вне конкуренции, но обратите внимание: Сименс — втрое дешевле.
General Electric — второй производитель широкого спектра, но только родом из Америки. Их часто сравнивают с Легранд, но продукция Дженерал Электрик по стоимости намного дешевле. При этом качество электротехники находится на высоком уровне.
Schneider Electric — достойная французская фирма

Они давно присутствуют на отечественном рынке. Их автоматы обладают высокой наработкой и износостойкостью, и все это по приемлемым средним ценам, немногим выше, чем у Сименс.
Moeller — немецкий бренд, старающийся конкурировать с АВВ. В 2007-м у компании произошла реструктуризация в связи с выкупом акций Eaton Corporation, но на качестве это особо не сказалось.

При этом качество электротехники находится на высоком уровне.

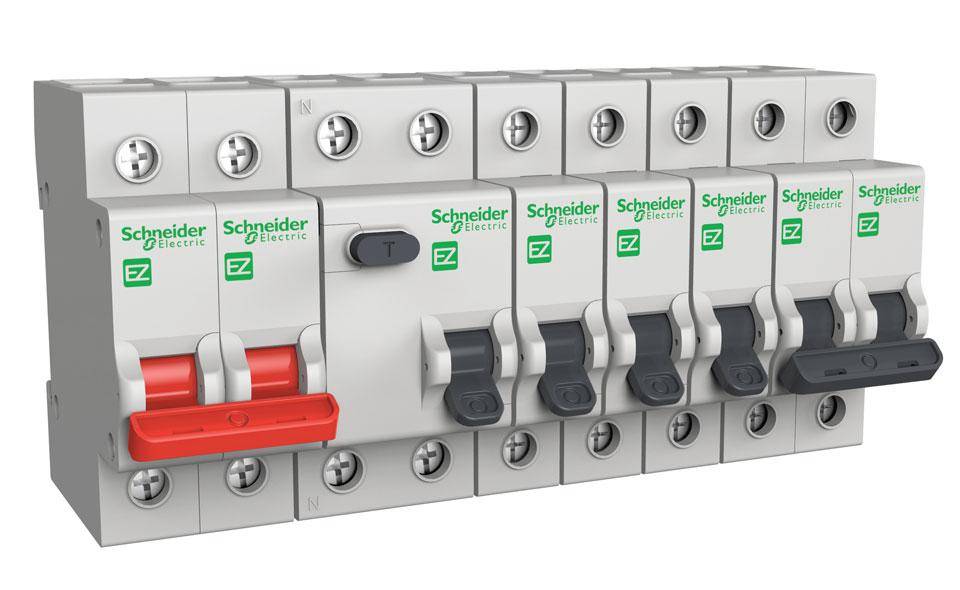

Schneider Electric — достойная французская фирма. Они давно присутствуют на отечественном рынке. Их автоматы обладают высокой наработкой и износостойкостью, и все это по приемлемым средним ценам, немногим выше, чем у Сименс.
Moeller — немецкий бренд, старающийся конкурировать с АВВ. В 2007-м у компании произошла реструктуризация в связи с выкупом акций Eaton Corporation, но на качестве это особо не сказалось.

Отечественные производители

А теперь переходим к обзору отечественных производителей автоматических выключателей. Из-за особенностей рынка мы рассматриваем их в отдельной категории:

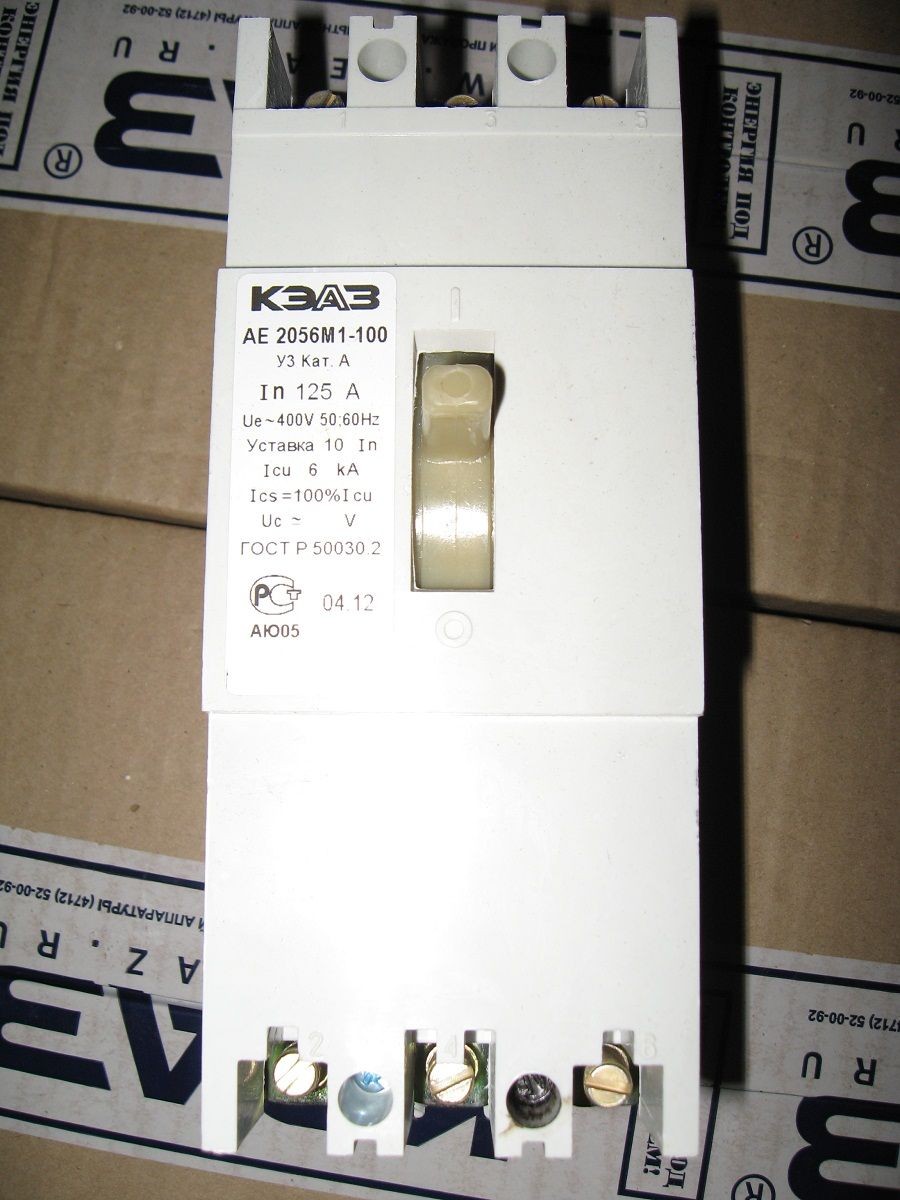

1. КЭАЗ — Курск производит выключатели достаточно средние, и цена соответствует качеству. Завод выдает двухгодичную гарантию на свою продукцию, стараясь таким образом привлечь покупателя. При этом главное отличие заключается в производстве полного спектра аппаратов под любой доступный в серии номинальный ток.

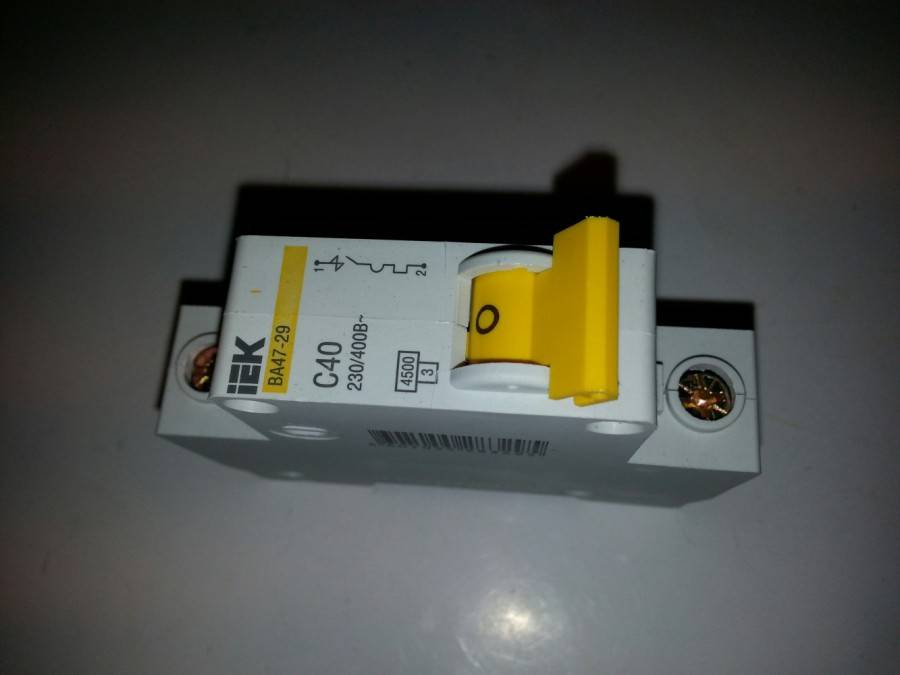

2. IEK — довольно скандальная компания, ее аппараты постоянно ломаются и сильно гудят. Благодаря низкой стоимости по сей день очень популярны, ведь часто люди экономят даже не задумываясь о потере качества.
3. DEKraft — автоматы этой фирмы дешевые и низкокачественные, хотя они и соответствуют всем стандартам РФ.
4. Контактор — компанию давно выкупила корпорация Легранд, потому контроль качества есть. Загвоздка в том, что осуществляется он российскими специалистами, а цена близится к европейской. Потому, выбирая автомат за такие деньги, лучше купить оригинал, чем отечественную поделку.

Выбор автоматического выключателя. ВТХ.

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

Время токовые характеристики автоматических выключателей B C D.

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

1. B — от 3 до 5 ×In;
2. C — от 5 до 10 ×In;
3. D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

1. Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
2. Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
3. Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

1. Выбор номинального тока автоматического выключателя;
2. выбор характеристики автоматического выключателя;

Характеристики автоматических выключателей.

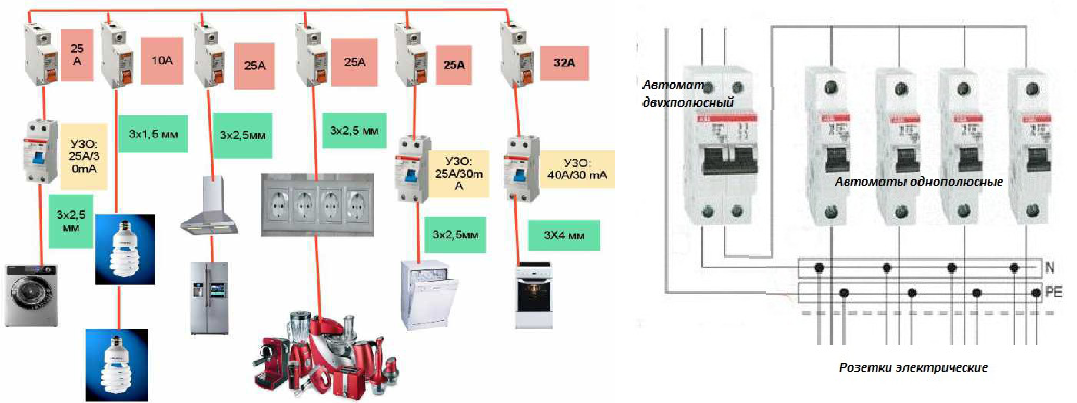

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

Выбор автоматического выключателя. Полюсы автоматов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

Для сети 230 В:

1. Однополюсные;
2. двухполюсные.

Для сети 400 В (380В):

1. Трёхполюсные;
2. четырёхполюсные.

Выбор автоматических выключателей по количеству полюсов.

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Выбор автоматического выключателя. Производители автоматов.

Выбор автоматического выключателя по производителю.

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

1. ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
2. Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
3. Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

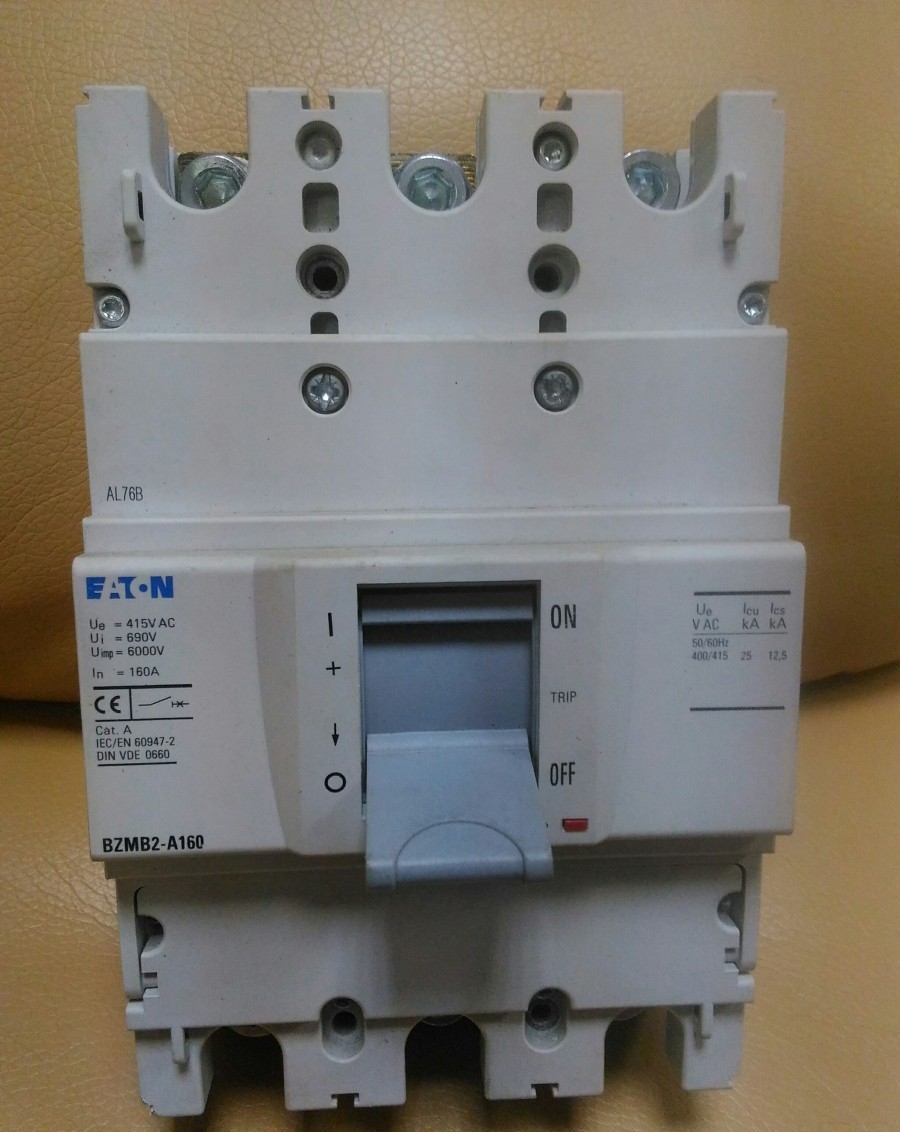

1. Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
2. Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.

• Мы в TELEGRAM;
• Мы в Instagram;
• Мы на YouTube;

Какой автоматический выключатель выбрать

Перед покупкой автоматического коммутатора нужно не только просматривать рейтинг отечественных и зарубежных автоматических выключателей

Стоит обращать внимание на основные параметры:

• Место установки. Для гостиной с телевизором мощностью 300 Вт и кондиционером на 2000 Вт хватит прибора мощностью 16 А. В гараж с оборудованием мощностью 3000 Вт нужен переключатель на 25-30 А.

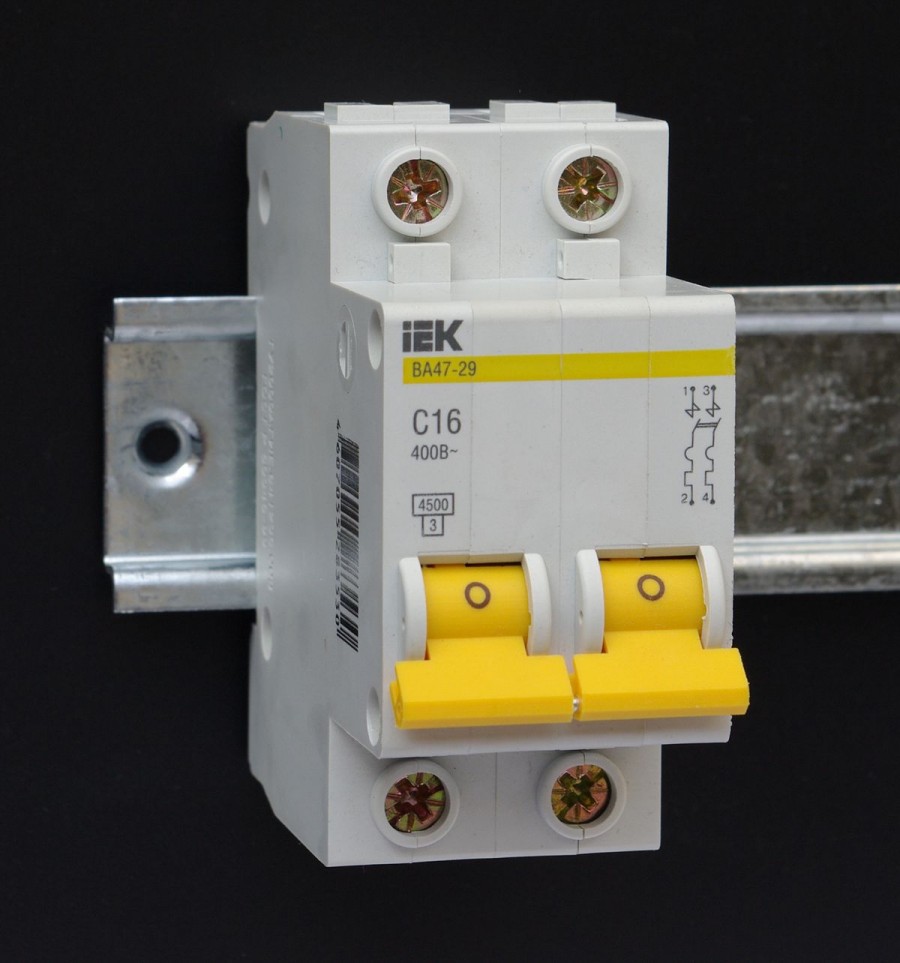

• Вид устройства. Модульные ставятся в короб на стандартную дин-рейку. Силовые можно собрать в навесном шкафу на болтовых крепежах.
• Число полюсов. В одно помещение устанавливают однополюсный переключатель, в дом лучше поставить модель с четырехполюсным соединением.
• Отключающая способность. Показатель авторестарта бывает от 1,5 до 36 кА. В квартиру подойдет аппарат со значением 4,5-6 кА, для гаража-мастерской – со значением 10 кА.
• Напряжение сети. Для розеток на 220 В требуется аналогичное защитное оборудование. При колебаниях напряжения 180-240 В – автомат на 240 В.
• Контакты. В условиях дома или квартиры эксплуатируются коммутаторы со стандартными контактами.
• Расположение клемм. Заднее оправдано при наличии доступа с боков и длинных проводах, переднее подойдет для устройств в узком корпусе с короткими проводами.
• Производитель. На основании рейтинга выше можно определить, какой фирмы лучше выбрать электрические автоматы.

Виды

Фото автоматических выключателей показывают, что данное устройство может быть прикреплено каким угодно образом. Чаще всего, это неподвижный вариант с креплением на стене. Подвижные элементы предполагают крепление на особой раме. Это заметно облегчает инженерам-электрикам последующее обслуживание громоздких электросистем.

Обязательно посмотрите, чтобы купленные аппараты были оборудованы дополнительными элементами для последующего монтажа. Если вы знаете, как крепится выключатель защиты, то легко выбирать по его комплектующим особенностям. Да и вообще селективность автоматических выключателей довольно высока, но все они стараются придерживаться высоких показателей по качеству.

На рынке уже мало компаний, кто предлагает недорогие и быстро ломающиеся модели. Есть несколько крупных производств, которые неплохо себя зарекомендовали. Проверьте корпус, чтобы там не было заметно каких-либо потертостей, сколов и других внешних повреждений. После чего надо проверить реальную мощность, чтобы она не была чрезмерно завышенной.

Конструкции делятся:

• Миниатюрные (ток обычно не превышает 100А, нет никаких регулирующих элементов)

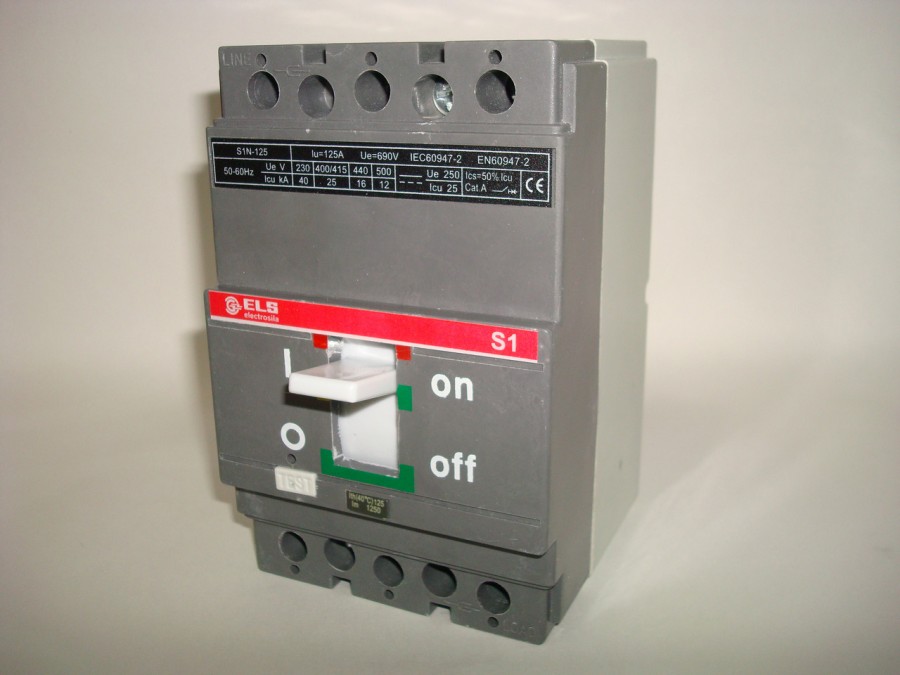

• В корпусе (самый часто встречаемый вид. Все элементы защищены от каких-либо воздействий, внутри есть электронные приборы, есть возможность отрегулировать показания)
• В изолированном корпусе (устанавливаются только на линиях с повышенным потреблением энергии)
• В металлическом корпусе (предназначен для рубильников без прерываний тока)

«Небольшая коробка» может в итоге обойтись вам дороже в случае её неисправностей. Какой номинальный ток выключателя там написан, не всегда совпадает с реальными показателями. Монтажные работы обычно не занимают и 30 минут. Профессионалы быстро всё установят на местах.

Европейские производители

По праву лучшие производители автоматических выключателей европейские, их список следующий:

1. ABB – европейский производитель с огромным опытом работы. Во время изготовления используются высококачественные технологии, уникальные разработки и многолетний опыт. Продукция от этой компании будет служить длительное время, создавая безопасность. Однако за такие автоматы придется выложить немало денег, но во многих ситуациях они уходят на второй план, ведь электричество – это дело серьезное. Мы настоятельно рекомендуем покупать автоматы от этой компании.
2. Lergrand. Французский производитель, качество, надежность – это все об этой продукции. Ее можно встретить на полках практически каждого магазина на нашей территории, электрики также остаются в восторге от их использования. Однако стоимость также кусается.
3. General Electric – американский производитель, который предлагает автоматы высокого качества. Продукция ценится по всему миру, понятно, стоимость высокая, но она полностью оправдывает себя. Однако продукцию от американской компании бывает не просто найти в небольших магазинах, поэтому мы поставили его на 3-е место.
4. Siemens – известный производитель, который получил имя из-за выпуска мобильных телефонов. Однако их автоматы также считаются достаточно надежными и востребованными. Плюсы – это низкая цена. Но, немного подкачало качество, ведь первые три места вообще не могут подвергаться сомнению.
5. Moeller – немецкий производитель, поэтому по качество вопросов оставаться не должно. Автоматы смело входят в пятерку лучших в мире, и считаются востребованными. Найти автоматические выключатели от этого производителя совсем не сложно, поэтому их часто можно увидеть установленными в домах.

5 СВЕТОЗАР

Российский бренд СВЕТОЗАР предлагает отечественному покупателю широкий ассортимент электротехнической продукции. В каталоге присутствуют автоматические выключатели для бытового применения, есть модели для промышленности и энергетической сферы. Под этой торговой маркой реализуются осветительные приборы, низковольтное оборудование и изделия для электромонтажа. Отличительной чертой предприятия СВЕТОЗАР является выпуск продукции в соответствии с требованиями ГОСТов. Надежность и безопасность электротехнических изделий подтверждается сертификатами Ростеста.

Популярностью у владельцев квартир и частных домов пользуются однополюсные выключатели из серии Премиум. Они выпускаются в разных исполнениях, начиная с 6-амперных моделей и заканчивая серьезными автоматами 63 А. Профессиональные электрики пока настороженно наблюдают за работой этих приборов, однако негативных отзывов на тематических форумах не так уж и много.

Что такое автоматический выключатель?

Автоматический выключатель или автомат – устройство,  при помощи которого можно отключить или включить ток в цепи, так он предохраняет электрическую сеть от аварийных ситуаций. Например, от перегрузки, короткого замыкания или потери напряжения.

Первое такое изделие было спроектировано Чарльзом Пейджем в далеком 1836 году. Оно представляло собой резервуар со ртутью, где находился контактный стержень. При увеличении электромагнитного поля стержень начинал подниматься и тем самым размыкал цепь. Позже в 1880 году Эдисон запатентовал плавкий предохранитель, который внешне напоминал лампочку. Внутри имелась вставка из фольги или проволоки, которая сгорала при перегрузке сети, тем самым размыкая цепь. К концу 19-го столетия М.О. Доливо-Добровольский создал рубильник, имеющий автоматическую защиту. Устройство имело пружинные контакты, которые удерживала защелка. Когда происходило увеличение электромагнитного поля, защелка отключала пружину.

Патент на выключатель, который мы привыкли видеть в современном мире, получили немецкие инженеры. Они изобрели устройство, которое могло защитить не только от перегруза, а так же от короткого замыкания. Такой автомат после срабатывания требовал только включения кнопки, а замены вставки не требовалось.

Принцип работы

Функционирование автоматического выключателя основано на тепловом и электромагнитном принципе. В обычном режиме работы через него протекает электрический ток. Если рассматривать тепловой принцип, то сначала ток проходит через электромагнитную катушку, затем попадает на биметаллическую пластину. Когда ток начинает превышать свое допустимое значение, то пластина начинает плавиться, вследствие чего происходит ее деформация. Так она оказывает воздействие на расцепитель. После этого цепь размыкается. А в изделиях с электромагнитным принципом работы, имеется соленоид и пружинный механизм удерживающий сердечник. Если произойдет увеличение значение тока, то сердечник преодолевает силу пружины и втягивается в соленоид. После чего происходит расцепление.

Во время перегрузки сети ток превышает свое предельное значение. Если автомат имеет тепловую защиту, то расцепление происходит не сразу. Здесь надо учесть, что на расплавление и деформации пластины требуется время. Время будет зависеть от того, в какой степени ток превысил свое номинальное значение.  Такой принцип работы позволяет не сразу разорвать цепь при кратковременном перенапряжении. Минимальный предел, который может превысить ток, устанавливается на заводе. Так же на деформацию пластины может оказать воздействие температура помещения, где установлен прибор. При холодной температуре пластина может начать деформацию только при значительном превышении номинала. А при высоких температурах, наоборот, сработать преждевременно. Устранив причину перегрузки, не следует сразу же включать автомат. Надо дождаться его полного остывания, тогда пластина примет свое прежнее состояние.

Когда происходит короткое замыкание, то ток в цепи увеличивается на столько, что может начать плавить изоляцию электропроводки. В этом случае необходим моментальный разрыв цепи, это и делает электромагнитный расцепитель. Сердечник сразу же втягивается в соленоид и расцепляет цепь. Данный процесс происходит меньше, чем за секунду. Так же в устройствах установлена решетка из металлических пластин, которая предназначена для гашения электрической дуги. После такого отключения автомата, его не следует включать, пока не будет устранена причина возникновения короткого замыкания.

Популярные производители

ABB

Данная компания была основана в 1988 году. Она образовалась путем слияния шведской и швейцарской компаний. Но почти половина производства располагается на территории Германии, поэтому многие ошибочно относят компанию к немецкой. Компания специализируется на производстве систем автоматизации, автоматических выключателей, комплексов для распределения электроэнергии. Сегодня продукция «ABB» считается одной из самых качественных и пользуется большим спросом. Автоматы данного производителя имеют большой диапазон номинального тока, поэтому их с легкостью можно приспособить под любое здание.

Schneider Electric

Данная французская компания образовалась в 1836 году. Более чем за 180 лет трудовой деятельности в компании случилось много преображений и изменений. Сегодня компания занимается внедрением инновационных технологий в жизнь. На российском рынке «Schneider Electric» давно завоевала популярность, продукция данного бренда имеет большое число положительных отзывов и рекомендована электриками.

Legrand

«Legrand» — так же французская компания, занимающаяся выпуском электротехнической продукции. Компания была основана в 1866 году, и сначала она занималась выпуском фарфоровых изделий. Потом они начали изготавливать фарфоровые изоляторы.  И только с 1949 года «Legrand» перешла на выпуск электроустановочных устройств. Сегодня компания выпускает автоматы четырех категорий. Максимальный номинальный ток может достигать 630 А, а минимальный 6 А. это позволяет использовать изделия дано бренда как для дома, так и для производства.

ABB, Schneider, Siemens, Hyundai – ушли совсем или ищут способ обойти санкции — Техника на vc.ru

Зарубежные производители электротехники уходят из России.

7279 просмотров

Давайте разбираться, какие зарубежные производители ушли совсем, а какие просто пережидают обстоятельства, и что в этой ситуации делать российским производителям.

ABB (Швейцария)

Представители швейцарского производителя ABB с момента начала спецоперации дали всего один осторожный комментарий.

У компании в России есть две производственные площадки: в Липецке и Московской области.

Вероятно, ABB продолжит деятельность, когда наладит новые каналы поставок.

Schneider Electric (Франция)

Schneider продолжает обслуживание поставленного оборудования, но не принимает новые заказы.

За 10 лет компания вложила более 1 млрд $ в российский бизнес: построила 5 заводов, открыла логистические и инженерные центры. В сделку на продажу активов войдут завод «ЭлектроМоноблок» в Ленинградской области, научно-технический центр «Механотроника» в Санкт-Петербурге, завод «Потенциал» в Республике Марий Эл, площадки компании в Иннополисе и Сколково.

Производство продолжит работу, но из «чьих» компонентов будут собирать оборудование, — большой вопрос.

Siemens (Германия)

Компания намерена полностью уйти с российского рынка, на котором работает с 1852 года.

Компания владеет заводом «Сименс Трансформаторы» в Воронеже, «Сименс Электропривод» в Санкт-Петербурге и ведет совместное с АО «Силовые машины» производство газовых турбин в Ленинградской области.

Siemens поставляла в страну в том числе контроллеры и приводные механизмы для автоматизированных производственных линий и была основным поставщиком данного оборудования.

Компания полностью уйдет из России, но будет делать это планомерно.

Есть и хорошие новости

Hyundai (Корея)

Дефицитные на российском рынке распределительные элегазовые устройства КРУЭ 110-220 кВ уже сейчас можно заказать с доставкой из Кореи. Раньше основной объем поставок этой продукции обеспечивали ABB и Siemens, так что электротехническая продукция Hyundai может стать качественной заменой.

Hyundai не локализовал в России производство электротехнической продукции, а только открыл представительство Hyundai Heavy Industries.

Торжественное открытие завода Hyunday Heavy Industries под городом Артем Приморского края

Ждать возвращения или действовать

Многие компании не заявляют категорично об уходе, а ссылаются на логистические сложности поставок. Возможно, некоторые из них продолжат работу, когда будет налажен параллельный импорт, или поменяется собственник.

Сильно рассчитывать на возобновление работы компаний не стоит — популярные бренды электротехнической продукции, такие как ABB, Schneider, получали всего 2% выручки от реализации продукции на российском рынке. В абсолютном выражении это, конечно, огромные суммы, но такую потерю в объеме мирового рынка пережить можно.

В то же время открываются хорошие возможности для российских производителей электротехники. Самое время занимать освободившиеся ниши.

На вопрос «что производить» помогут ответить специальные информационно-аналитические ресурсы. Благодаря им можно проанализировать потребность в оборудовании и материалах российского рынка энергетики.

Ресурс — gi-pro.ru

Хотите производить КРУЭ? Посмотрите, в скольких проектах это оборудование запланировано к установке до 2030 года, оцените стоимость запуска производства и посчитайте, как скоро окупится производство.

Алексей Голиков

Генеральный директор и основатель МЦР

Телеграм

Тенчат

Токовая стойкость к КЗ

Еще обратите внимание на такой параметр, как предельная токовая стойкость. У топовых линеек это 6кА или даже 10кА

Что это означает? Это говорит о том, что если через автоматический выключатель пройдет ток КЗ номиналом 6000А, он при этом спокойно разорвет дугу от такого тока, отключится и не взорвется, расплавится и т.п.

Эл.магнитная дуга затягивается в камеру, где разбивается на мелкие дуги, а газы выходят через специальные отверстия в верхней части автомата.

Чем больше ток термической стойкости, тем массивнее механика автомата (не путать с весом).

В бытовой серии этот параметр равняется 4,5кА и поверьте, для 90% потребителей это более чем достаточно. Не будет в вашей рядовой квартире на 5-м этаже таких токов.

Это теоретически возможно при абсолютно новой эл.проводке большого сечения, плюс должны соблюдаться условия, что вы проживаете на первом этаже практически рядом с общей щитовой и совсем близко от трансформаторной подстанции (ТП).

Аппараты защиты с такими токами (6кА и 10кА) как раз и монтируют в общедомовых РЩ-0,4кв, а вовсе не в квартирных щитках.

Ну или только на вводе в загородном доме, где подключение происходит через алюмомедные наконечники проводами СИП.

Хотя следует признать, в Германии везде разрешены аппараты защиты только с токами от 6000А. Правда за весь Евросоюз этого сказать нельзя.
