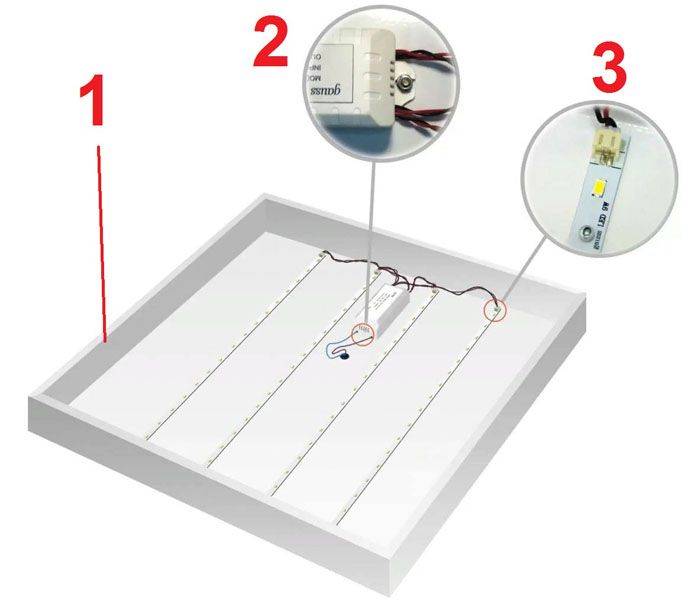

Светодиодные светильники в системе аварийного освещения

Особенности светильников для аварийного освещения

Аварийное освещение – система дополнительного источника света, которая необходима в случае отключения основной электросети.

Система аварийного освещения срабатывает при поломке в сети, при возникновении коротких замыканий и пожаров. Аварийные осветительные приборы питаются от резервной сети, которая включается в случае аварии в основной.

Светильники аварийного освещения – это автономные приборы, работающие, как правило, при подаче штатной электроэнергии. Элементы аварийного освещения не предназначены для постоянной работы и обладают низкой светоотдачей. Их предназначением является работа в экстренных условиях, когда необходимо быстро эвакуировать людей, а также для продолжения производственного процесса или же его безопасного окончания.

Аварийное освещение необходимо на всех промышленных объектах и предприятиях, во всех общеобразовательных заведениях, а также в местах больших скоплений людей – бизнес-центрах, торговых центрах, в театрах, кинотеатрах, ресторанах и так далее.

Если в некоторых местах такое освещение необходимо только для эвакуации людей, то на многих промышленных объектах оно позволяет продолжать производственные процессы. Это необходимо для потребителей первой категории, перерыв в работе которых недопустим. В частности, хорошим примером может служить операционная больницы.

Количество осветительных приборов в системе регулируется нормами безопасности и организации труда на предприятиях.

Классификация светильников аварийного освещения

Основная классификация приборов аварийного освещения делит их на два вида – светильники с автономным питанием и светильники с резервным питанием.

Первый тип осветительных приборов работает в любых условиях, не зависит ни от чего, так как он укомплектован специальным аккумулятором.

В то время, пока обычная электросеть работает и штатное напряжение подается в нормальном режиме, автономный светильник заряжается, а в случае аварии – начинает использовать полученный ранее заряд.

Вторая категория – светильники с резервным питанием – работает от резервной сети, которая не зависит от штатной. То есть, если основная сеть перестала функционировать, включается резервная сеть, которая и питает осветительные приборы. Такие светильники более уместны на крупных предприятиях, так как для небольших организаций создание резервной сети нецелесообразно.

В то время как длительность работы автономных светильников составляет 1-3 часа, резервное освещение может работать сколь угодно долго. Поэтому для потребителей первой и второй категории, в работе которых не допускается или не рекомендован перерыв даже на короткий срок, рекомендуется использовать именно резервные осветительные приборы.

Аварийное освещение делится также на резервное и эвакуационное. Отдельным видом можно выделить освещение опасных зон.

Эвакуационные светильники используются для проведения эвакуации людей из помещения при возникновении чрезвычайных ситуаций. Они, как правило, дают мало света и не подходят для продолжения процесса работы. Такие осветительные приборы располагают в коридорах, на лестницах и пожарных выходах.

Резервное освещение позволяет быстро и безопасно закончить технологический процесс. В некоторых случаях, используя резервное освещение, работники даже могут продолжать производство, если ликвидация аварии не займет много времени. Такие светильники должны устанавливаться в диспетчерских пунктах, торговых центрах, бизнес-центрах, а также больницах и службах спасения. Резервные светильники работают неограниченное количество времени.

Осветительные приборы для опасных зон необходимы в тех местах, где остановка технологического процесса приведет к серьезным потерям. Они устанавливаются в местах работы, где остановка может привести к травмам сотрудников.

Качество аварийного освещения регламентируется специальными нормами, для потребителей разной категории предусматриваются разные типы осветительных приборов.

Есть светильники непрерывной работы, есть комбинированные приборы, а есть светильники, которые включаются только при возникновении аварий.

Выбираются приборы аварийного освещения в зависимости от требования по охране труда, но такие элементы должны быть на любом предприятии и в любой общественной организации.

Современное аварийное освещение и промышленные светильники освещения демонстрируются на ежегодной выставке «Электро». Приходите и участвуйте на выставке!

Аварийное освещениеЛампы аварийного освещенияПрожекторы для внутреннего освещения

Цвет, размеры, количество и виды указателей

Как уже говорилось выше, указатели которые показывают направление путей эвакуации должны иметь зеленый фоновый цвет. Минимальная яркость в любой точке этого зеленого фона должна быть 2 кд/м2, если это незадымляемое помещение и оно оборудовано системами вытяжки-дымоудаления. Если этого нет – до 10 кд/м2.

Очень многие производители делают этот зеленый фон настолько темным, что он просто не пропускает свет. А человечек или другая фигурка в центре знака не яркого бело-контрастного цвета, а темного зеленоватого.

Старайтесь избегать таких изделий, это нарушение требований. Кстати высота знака напрямую влияет на дистанцию его распознавания. Грубо говоря, от этого зависит с какого расстояния вы его увидите.

Чтобы высчитать это расстояние, необходимо высоту значка в метрах, умножить на коэффициент 200.

Для пиктограммы шириной 20см дистанция распознавания будет: L=h*200=0,2*200=40 метров.

Если ваш коридор гораздо длиннее, то и количество знаков увеличится.

Одного в самом конце уже будет не достаточно. Исходя из этого и рассчитывается их общая потребность.

Для того чтобы просмотреть виды указателей, их обозначение и применяемость, нажмите на крестик.

Расположение источников АС

Аварийные источники освещения предназначаются для обеспечения светом некоторых мест в зданиях при сбоях в электросети или наступлении чрезвычайной ситуации. Грамотно расставленное освещение позволит человеку не только своевременно покинуть здание, но и обеспечит его верное направление движения по всему эвакуационному пути, включая лестницы и ступеньки, поиск точек расположения аптечек первой помощи и средств индивидуальной защиты, а также заблокированных зон.

Места изменения направления движения

Аварийное освещение должно подсвечивать различные развилки, коридоры и лестницы, которые прямо ведут к эвакуационному выходу. Так человек на интуитивном уровне определит сторону, в которую ему необходимо двигаться.

Лестничные клетки (лестницы)

При наступлении чрезвычайных обстоятельств, лестницы могут представлять потенциальную опасность для эвакуирующихся. Соответственно, все уклоны и уступы на них должны быть подсвечены, дабы человек при спуске не получил травму.

Пандус и ступени

В местах на эвакуационных путях, где пол может стать неровным, стоит установить дополнительные источники АС, дабы исключить опасности во время передвижения эвакуирующихся. К неровностям полов могут относиться одиночные ступеньки, половые уклоны и пандусы.

Пункты расположения средств индивидуальной защиты

Данные пункты окажутся востребованными в случаях возникновения ЧС, ибо в них находятся медикаменты первой помощи и средства индивидуальной защиты. Они должны быть подсвечены достаточным световым потоком, чтобы человек мо правильно надеть противогаз или осуществить перевязку при ранении. Нормативы требуют усиленного освещения таких места с показателем не менее 5 Люмен.

Внешние и внутренние двери

Эти точки также потребуют особого освещения, так как на них должны быть указатели с направлением движения. Это требуется для того, чтобы человек во время бегства не заблудился во внутренних дверях и вместо выхода из здания не попал в ловушку коридоров и внутренних помещений.

Эскалаторные лестницы

Все механические средства перемещения внутри здания запрещены к использованию в условиях наступления чрезвычайных ситуаций. Однако, эскалаторы тоже требуют аварийной подсветки, т.к. в темноте их можно принять за обычные лестницы.

Лифты

Использование лифтов при ЧС также запрещено. Все же и они должны иметь аварийную подсветку, т.к. в момент возникновения ЧС в них могут находиться люди. При отключении основного питания, дополнительное освещение позволит людям спокойно дождаться сотрудников спасательных служб.

Туалетные комнаты

Эти помещения также потребуют аварийного освещения, ибо могут стать местом, где люди будут дожидаться помощи. Наличие света поможет им не поддаваться панике.

Зоны с повышенным риском

Эти места потребуют несколько больше света в режиме аварии, нежели эвакуационные пути или зоны «антипаники». Соотношение между минимальной и максимальной осветительной мощностью должно составлять 10 к 1. К примеру, если нормальное обеспечение светом такой зоны равняется 1500 Л, то в особом режиме оно должно быть не менее 150 Л. Это связано с тем, что любые опасные работы, проводимые в этих зонах, должны быть корректным образом завершены прежде, чем спасатели войдут в подобные помещения.

Проверка на горючесть

Аварийный ОП соответствует следующим параметрам:

• устойчивость корпуса к высокой температуре до 850 0С (ГОСТ 1ЕС 60598-2-22-2012 п.22.15);
• корпус препятствует дальнейшему распространению огня, т.е. не горит (ГОСТ 1ЕС 60598-1-2072 п.13.3).

Проверка на стойкость к возгоранию проводится заводом-изготовителем (ГОСТ 1ЕС 60598-1-2072 п.13.3.1):

1. под корпус испытательного образца ложится пергамент;
2. к точке корпуса, наиболее подверженной нагреву, прикладывается открытое игольчатое пламя в течение 10 сек;
3. испытательное пламя убирается;
4. в случае горения корпуса оно должно затухнуть в течение 30 сек;
5. капли от плавления корпуса, попадающие на пергамент, не должны вызвать его возгорание.

Как выбрать аварийный светильник

Теперь поговорим о том, какие светодиодные светильники выбрать для аварийного освещения. Этот вопрос действительно важен, поскольку современный рынок предлагает огромное количество различных моделей, которые отличаются друг от друга не только дизайном, но и техническими характеристиками. Для корректного выбора устройства нужно для начала определиться с задачами, которые возложены на него.

Как уже говорилось выше, существует две основные группы аварийных источников света, которые отличаются назначением. Одна группа светильников представлена светящимися табличками, которые несут информационную нагрузку (указатели путей эвакуации, таблички выхода, нумерация этажей и так далее). Вторая группа используется для общего освещения и для завершения важных производственных процессов в случае отключения электропитания.

Далее подобные осветительные устройства делятся на следующие типы:

• постоянные;
• непостоянные;
• централизованные;
• совмещенные.

Централизованные источники света отличаются от всех остальных особенностью подключения. Они запитываются от отдельного независимого источника, очень часто это топливные генераторы. Вторая крупная группа, в которую входят оставшиеся три типа осветительных устройств, имеют в своей конструкции аккумуляторные батареи, от которых они и питаются. При непредвиденном сбое в работе электросети централизованное аварийное освещение питается от топливного генератора, а остальные светильники автоматически переходят на питание от аккумуляторной батареи.

Система централизованного аварийного освещения

Теперь погорим о том, чем отличаются постоянные, непостоянные и совмещенные источники света.

Первый тип аварийных осветительных устройств отличается универсальностью. При нормальной подачи электроэнергии данные устройства питаются от сети, работая как обычная лампа, и параллельно заряжают свою аккумуляторную батарею в случае необходимости. При отключении электроэнергии светильник снижает мощность и переходит на питание от батареи.

Лампа постоянного аварийного освещения

Второй тип светильников функционирует исключительно в аварийном режиме. Срок работы таких устройств значительно дольше, чем у предыдущего вида, но и функций они выполняют меньше.

Совмещенные светильники объединили в себе экономичность непостоянных и универсальность постоянных аварийных источников света. В их конструкции присутствуют две лампочки, одна из которых работает в обычном режиме, а вторая при отключении электроэнергии.

Ниже приведены характеристики, на которые стоит обратить внимание при выборе подобных устройств:

• время работы в режиме аварийного освещения, оно колеблется от одного до трех часов;
• тип самой лампочки, это может быть светодиодное устройство, люминесцентная или простая лампочка накаливания;
• степень защиты от внешних воздействий;
• вид крепления, светильники могут устанавливаться на стену, потолок, или подвешиваться;
• количество граней светильника, как правило, их бывает одна, две или четыре.

В большинстве случаев данных показателей достаточно для корректного выбора аварийного осветительного прибора

Также вы можете обратить внимание на материал изготовления корпуса, габариты устройства, интенсивность светового пучка. Для крупных объектов лучше приобретать устройства с возможностью группового управления

Видео по теме

В связи с возможными перебоями в поставках электроэнергии этой зимой особенно актуальным для предприятий и организаций становится вопрос применения аварийного освещения.

В соответствии с нормативными актами практически любое общественное помещение должно быть оборудовано светильниками аварийного освещения
. Сфера применения аварийных светильников обширна и разнообразна: они применяются в офисах, магазинах, административных зданиях, производственных цехах, школах, больницах, концертных залах, кинотеатрах и так далее.

Аварийное освещение
продолжает работать в случае прекращения штатной подачи электроэнергии и предназначено для обеспечения возможности эвакуации людей в случае отключения общего освещения либо при возникновении других чрезвычайных ситуаций. Для электропитания светильников этого типа используются либо сети резервного питания, либо источники автономного питания (аккумуляторы).

Аварийное освещение делится на три типа:

• эвакуационное аварийное освещение необходимо на тех объектах, где требуется освещение путей эвакуации (тоннели, коридоры, эвакуационные выходы, лестничные подъемы общественных зданий);
• резервное аварийное освещение необходимо там, где остановка технологического или другого процесса невозможна или крайне нежелательна, например, при проведении сложной хирургической операции, в центральных диспетчерских и пультах управления энергосистемами, транспортом, служб спасения и т.д;
• аварийное освещение производственных зон повышенной опасности необходимо там, где есть риск гибели или травмирования человека вследствие отключения рабочего освещения, например, в больших складах, где работают люди и одновременно используются погрузчики.

Для организации аварийного освещения применяются светильники аварийного освещения или аварийные светильники.

Светильники аварийного освещения делятся на три типа:

• Аварийный светильник постоянного действия – светильник, в котором лампы аварийного освещения работают постоянно, когда рабочее или аварийное освещение необходимо. В таком светильнике лампа при отключении сети продолжает работать.
• Аварийный светильник непостоянного действия – светильник, в котором лампы аварийного освещения включаются только при нарушении системы питания рабочего освещения.
• Комбинированный светильник аварийного освещения – светильник с двумя или более лампами, в котором, по крайней мере, одна работает в сети аварийного питания, а другая от сети рабочего освещения.

Cветильники постоянного действия
. Это светильники, в которых лампы аварийного освещения работают постоянно, когда необходимо рабочее или аварийное освещение. В ассортименте «МПО Электромонтаж» представлены светильники постоянного действия (производство фирм «Legrand» и «Белый свет»), в которых при наличии напряжения в сети работает лампа 8 Вт и подзаряжается встроенный аккумулятор. В случае отключения электроэнергии лампа работает в течение 1 часа от аккумулятора. Тип аккумуляторных батарей: никель-кадмиевые. Степень защиты: IP42, IP65.

Cветильники непостоянного действия,
в которых лампы аварийного освещения включаются только при нарушении питания рабочего освещения. Производители данной продукции – «Белый Свет», «Световые технологии» и «Legrand». При наличии напряжения в сети подзаряжается встроенный аккумулятор. В случае отключения электроэнергии включается аварийная лампа (от 4 до 8 Вт). Как правило, светодиодная индикация показывает наличие напряжения питания, а, следовательно, и подзарядки. Время работы от аккумулятора: от 1 до 3,5 часов. Тип аккумуляторных батарей: никель-кадмиевые. Степень защиты: IP22, IP42, IP65.

Комбинированный аварийный светильник
с двумя или более лампами, в котором по крайней мере одна работает от сети аварийного питания, а другая(ие) – от сети рабочего освещения. В ассортименте предприятия данный тип светильников представлен продукцией фирмы «Белый свет». При наличии напряжения в сети работает основная лампа (от 4 до 8 Вт) и подзаряжается встроенный аккумулятор. При отключении электроэнергии включается аварийная лампа (от 4 до 8 Вт). Время работы от аккумулятора: от 1 до 3 часов. Тип аккумуляторных батарей: никель-кадмиевые. Степень защиты: IP22, IP42, IP65.

Чаще всего аварийные светильники устанавливаются на стену или встраиваются в стену при помощи клипс. Однако некоторые модели светильников аварийного освещения могут устанавливаться на потолок либо встраиваться в него при использовании двухстороннего рассеивателя.

Основные критерии выбора

Светильники любых типов, даже эвакуационные исполнения с маркировкой «Выход», должны характеризоваться достаточной мощностью для освещения выделенного участка. Но чтобы иметь возможность функционировать определенный отрезок времени, светодиодные лампы и прочие виды аварийных источников света должны быть оснащены аккумулятором достаточной емкости. Без этого условия осветительный прибор быстро отключится.

Еще один важный критерий – срок службы аккумулятора. Чем дольше работает автономный светильник, тем ниже будет его зарядная емкость

Учитывая, что светодиодный источник света практически не нуждается в обслуживании, важно не забывать об аккумуляторе, чтобы в нужный момент хватило заряда на включение и работу светильника

Тестирование и проверка

Аварийные светильники должны быть снабжены механизмами для проверки их работоспособности.

Это означает, что любая светоточка или указатель, оборудованные блоком аварийного питания, должны иметь рядом с собой либо кнопку индивидуального тестирования, либо специальный разъем.

В этот разъем может подключаться устройство для эксплуатационного тестирования, в том числе дистанционного. Строгого требования здесь нет. Может быть применено одно из условий.

Вам тем самым оставили право выбора на виды светильников – бюджетный вариант или классом выше.

Главный энергетик должен не реже 1 раза в 2 недели проходить и нажимать эту кнопку теста. Кроме самой проверки еще должен вестись журнал учета таких опробований.

При малом количестве лампочек эта задача вполне выполнима. Но представьте себе большой торговый центр, где могут быть десятки или пару сотен таких светильников или пиктограмм.

В этом случае применяют кнопки или разъемы для группового тестирования. Например такой прибор как Telemando, Telecontrol или их аналоги.

1 of 2

Он подключается по специальной линии и передает сигнал напряжением 12 вольт. Максимальное количество точек, которое к нему можно подсоединить – 35шт.

Благодаря ему вы нажатием одной кнопки переводите все установки в аварийный режим. Но это требует участия двух человек, так как кнопка самоотжимная. Один нажал и держит, другой пошел проверять по цепочке.

Казалось бы зачем так неудобно сделано? Однако все это опять подчинено правилам. В них сказано, что такие устройства должны быть кнопочного или самоотжимного типа, чтобы исключить человеческий фактор.

К примеру, включили вы тест и пошли проверять. А вас в это время отвлекли, вызвали в другое место, или просто вам стало плохо. Про включенную кнопку можно и забыть, а АКБ за это время успеет разрядиться.

В итоге светильники окажутся неработоспособны при реальной аварии.
