Как правильно выбрать
Начать выбор надо с типа, который определяется двумя моделями:

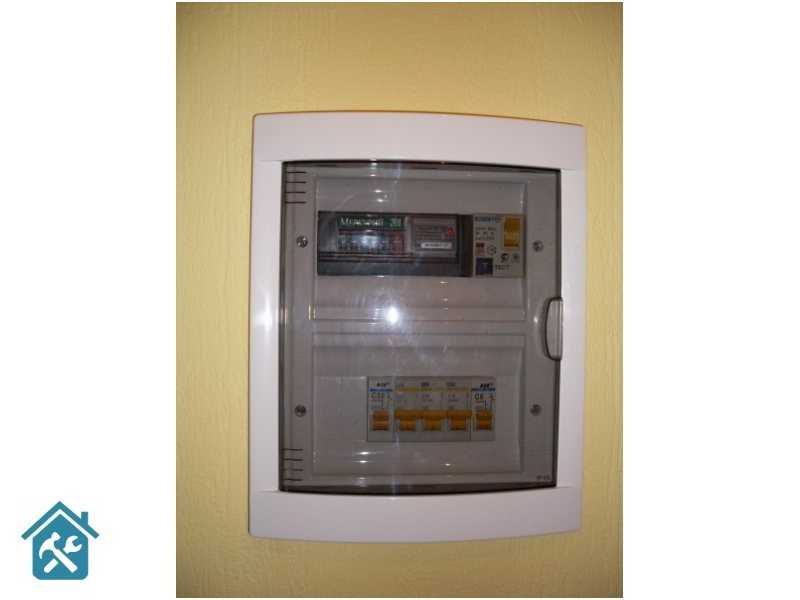

- Встраиваемые.
- Накладные.
Обычно встраиваемые щитки используются для системы с закрытой проводкой. Он занимает мало места, не мешает. Если установка проведена на стену, то из нее будет торчать только крышка. Единственное неудобство – это необходимость перед установкой сделать нишу, куда будет вставляться коробка. Крепить такие электрические боксы можно на гипс или цементный раствор, или на саморезы.
Накладные модели устанавливаются на любую поверхность и закрепляются только саморезами. Чаще всего их используют в открытой электрической разводке проводов. Хотя это универсальный распределительный ящик, к которому можно подвести с задней панели провода скрытой проводки.
Что касается материала, из которого изготавливаются электрические боксы под автоматы и счетчик, то производители предлагают два вида: из металла, из пластика. Говорить, что какой-то лучше, а какой-то нет, в данном случае нельзя. Даже пластиковые щитки достаточно прочные и выдерживают большие механические нагрузки, потому что изготавливаются из термопластика. Хотелось бы добавить, что оба варианта обладают прекрасными внешними данными, к тому же выбор на современном рынке по дизайну настолько огромен, что каждый потребитель может найти то, что ему нужно.
Электромонтаж перемычек и модулей
Процесс сборки щитка нужно начинать от вводного автомата, подключая каждый модуль, проверяя подключение согласно схеме.
Примерная схема электрощитка
О составлении схем электропроводки для разных квартир и домов можно прочитать на данном ресурсе. Выбрав соответствующую схему, внеся необходимые дополнения, необходимо строго придерживаться ее.
Нужно, чтобы все входящие провода в щиток были промаркированы, иначе придется прежде осуществить прозвонку электропроводки и последующую маркировку проводов.
Маркировка на проводах
Для самостоятельной сборки щитка нужно иметь минимальный набор ручных инструментов электрика.
При фиксации проводников и токопроводящих шин необходимо пользоваться качественными отвертками – если грани сбиты, то возможны повреждения клеммных болтов, после чего их невозможно будет открутить. Придерживая провод одной рукой его нужно зажать в клеммном зажиме, после чего дожать.
Провода, придерживаемые рукой, фиксируется в клеммном зажиме
Для этого необходимо взять упор всем телом, приложив усилие по оси отвертки, одновременно прокручивая ее. Таким образом, отвертка не соскользнет и не повредит грани клеммных болтов.
Закручивать болты необходимо до полной фиксации проводов, преодолевая упругое сопротивление
Здесь важно не переусердствовать, чтобы не повредить модульные автоматы или корпус щитка
Дожимание провода в клеммном зажиме модуля
Если к вводному автомату щитка подведено электричество, и подключены конечные получатели электроэнергии – розетки и выключатели вместе с распределительными коробками, то проверять правильность монтажа можно после подключения каждого модуля и линии электропроводки, включив вводный и подключённый автоматы, и проверив работоспособность конечных розеток и осветительных приборов.
Если всё работает, автомат не выбивает, и нет характерного запаха горелой изоляции, вводный автомат необходимо выключить, продолжив монтаж, перейти к подключению следующего автомата.
В процессе сборки автоматы также нужно промаркировать соответственно подключенным группам потребителей.
Маркировка автоматических выключателей
Таким образом, разделяя процесс монтажа щитка на этапы, контролируя работоспособность каждого подключения в процессе работы, можно своими руками собрать щиток любой сложности, не прибегая к услугам профессиональных электриков.
Сложный электрический щиток
Проверка и профилактика щитка
После сборки щитка автоматы необходимо «прогрузить», то есть дать им поработать с нагрузкой, близкой к номинальной. Если где-нибудь крепление проводов выполнено некачественно, то в этом месте будет наблюдаться искрение, или сама клемма и модуль будет сильно греться. В этом случае недожатую клемму необходимо будет подкрутить.
Если какой-то из модулей будет сильно нагреваться, следует проверить расчеты – возможно, автомат подобран неправильно, или нагрузка слишком большая. Нередки случаи попадания на рынок подделок автоматических выключателей и защитных устройств, которые в процессе прогрузки будут перегреваться, и выбивать при нагрузке не соответствующей номиналу.
Поэтому, даже если монтаж выполнен по всем правилам и нормативам, обязательно необходимо удостовериться в надежной работе щитка, прогрузив установленные автоматы, наблюдая за их работой в течение нескольких часов.
После этой проверки монтаж завершен. Для ремонта и модернизации в будущем на крышку щитка, или в любом удобном месте нужно прикрепить электрическую схему.
Схема подключений на дверце щита
Нужно периодически проверять состояние оборудования и подтягивать крепежные болты из-за потери упругости в зафиксированных проводниках вследствие текучести металла.
Советы по подключению приборов
Сборкой электробокса должен заниматься квалифицированный монтажник, но иногда просто нет возможности или времени для вызова специалиста.
В связи с этим каждый, кто самостоятельно занимается установкой защитных приборов, обязан знать следующие правила:
- Электрический ящик должен быть «с запасом» — немного больше по размеру, чем требуется сейчас. Возможно, в дальнейшем увеличится количество устройств, и лишние модули окажутся полезными.
- Рекомендуется разделять подключение УЗО по зонам обслуживания: ванная + туалет, кухня, спальни. Не нужно объединять в одном УЗО группы из санузла и гостиной, детской и кухни.
- УЗО не защищает от короткого замыкания, его ставят после автомата, при этом номинал УЗО должен быть на шаг выше или хотя бы равен. Например, если автомат на 16 А, то лучше поставить УЗО на 25 А.
- Правильный порядок подключения: входной автомат – электросчетчик – УЗО. Ставить УЗО на входе вместо автомата считается ошибкой, заменить автоматическое устройство защиты может только дифавтомат.
Обычно группы автоматов подключаются к одному УЗО по двум причинам: или из-за экономии модулей, или из-за высокой стоимости оборудования. В идеале после каждого автомата следует устанавливать УЗО.
Специалисты рекомендуют не устанавливать УЗО или дифавтоматы на розеточные линии, к которым в дальнейшем планируется подключать ПК. Если неправильно рассчитать порог срабатывания, то приборы будут ошибочно реагировать на компьютер и отключать линию.
При выборе УЗО лучше остановиться на электромеханических приборах, чем на электронных. Они считаются более надежными и не требуют для работы электропитания
Виды электрощитков
Текст видео
Распределительный щит. Что поставить? УЗО, дифавтомат, реле напряжения – https://www.youtube.com/watch?v=P-p4M. Видео для простых жителей о сборке и монтаже распределительного щита. Все показано схематично, так что не придирайтесь к мелочам. Хороший распределительный электрощит должен защищать электропроводку в доме или квартире и здоровье человека при повреждении изоляции и прикосновении к фазному проводу. Если вы думаете, что сборка щита это что-то сверхъестественное, тогда вы глубоко ошибаетесь. Электрощит только с первого взгляда очень сложная и непонятная конструкция. Но там нет ничего сложного. Сборка электрощитка проводится соответственно определенным правилам. Как правильно собрать щиток для квартиры или частного дома? Посмотрев это видео, вы узнаете, что такое правильная сборка щитка, увидите подключение автоматов. Узнаете, как собрать бюджетный щиток, а также щиток с УЗО, реле напряжения Зубр и дифавтоматами. Увидите, как проводится монтаж щитов, какими проводами и по каким правилам.
01:32 Схема щита.02:19 Комплектация щита.02:49 Сечение провода линии одного автоматического выключателя.03:29 Как выбрать электрощит.04:29 Установка автоматов на динрейку.05:26 Подключение автоматов.06:15 Провод для сборки щита.08:44 Цвета проводов. Монтаж щита.12:05 Условия сборки и установки щита.13:09 Как собрать бюджетный щиток.16:04 Сборка однофазного щитка.17:17 Реле напряжения Зубр.
Журнал «Как сделать всё самому» рассказывает о разных полезных советах, которые пригодятся каждому человеку в его жизни, независимо от пола и возраста. Постараемся рассказать просто о том, как лучше сделать какое-то изделие, как осуществить свой выбор или как лучше поступить в той или иной ситуации. Все предлагаемые советы проверены на собственном опыте.
Этажный щит
Этажный щит (ЩЭ) располагается на этаже и относится к нескольким квартирам. Обычно он заперт на замок и открыть его можно только с помощью дежурного электрика ЖЭК. Жильцам доступ в щит к электрооборудованию запрещен. Они могут только включить автоматы после срабатывания, открыв специальную крышку.
На рис. ниже схематически изображен этажный щит с разводкой на три квартиры.
Схема электрического щита на этаже
Все ЩЭ подъезда запитаны от общего стояка (шины фаз L1 L2 L3 и N на рис. выше). В старом жилом фонде применяется система заземления типа TN-C. Каждая фаза подключена к отдельной квартире, а шина нулевого провода является общей. Питание после счетчика поступает на УЗО, а затем идет разветвление на линии в квартире (освещения, розеток и электроплиты). Должен быть еще пакетный выключатель перед счетчиком, но он на данной схеме не указан.
Модернизацию ЩЭ можно сделать, если добиться разрешения у ЖЭК, а затем купить необходимые аппараты, соответствующие требуемой мощности и защитным функциям. После чего электрик сделает следующие изменения:
- Заменяется питающий алюминиевый кабель на медный подходящего сечения. Соединение делается специальной клеммой для разнородных проводников.
- Вместо старых автоматических выключателей подключаются новые с необходимыми характеристиками.
- Производится замена старых заземляющих и нулевых проводов на современные.
Радикальный способ замены электрооборудования в ЩЭ будет сделан, если установить отдельный бокс в квартире с переносом счетчика в него. В межэтажный щит следует установить пакетный выключатель или рубильник с плавкими вставками. Для этого требуется разрешение ЖЭК.
В связи с тем, что постоянно появляются новые приборы, в щитке нужно оставить место под них. Среди них есть, например, такие:
- ограничитель потребляемой мощности;
- прибор учета потребленной мощности (не счетчик);
- прибор контроля балансировки фаз.
Организационные вопросы
Прежде всего, следует учитывать, что электросетевая компания выполняет подключение непосредственно к электросетям только при условии соблюдения всех требований по установке щита учета и оформлении всех необходимых документов.
Следовательно, первым этапом является составление проекта и утверждение его в электросетевой организации. Как правило, в организации есть типовые проекты подключения к электросетям и перечень требований относительно выбора номинала защитных аппаратов, типа электросчетчика, сечения вводного провода (кабеля), типа и конструктивного исполнения корпуса учетно-распределительного щитка, а также требования по монтажу самого щитка на опоре либо в другом месте. Возможно, по требованию снабжающей организации потребуется подключение счетчика к автоматизированной системе коммерческого учета электроэнергии (АСКУЭ).
Нередко возникают ситуации, когда после приобретения вводного кабеля, установки щита, прибора учета и необходимых защитных аппаратов без предварительного согласования, энергоснабжающая организация отказывает в подключении к электросети и приходится устранять ошибки в монтаже либо заново приобретать новый электросчетчик, защитные аппараты и другие элементы.
Поэтому если у вас уже есть готовый проект, то прежде чем приобретать необходимые конструктивные элементы и приступать к монтажу электрощита, следует согласовать проект в снабжающей организации.
Обзор популярных моделей
Выпуском щитов обычно занимаются те же производители, что разрабатывают электрические счетчики и автоматические выключатели. Поэтому если вы покупаете оборудование ABB, то и бокс лучше приобрести у этого производителя.
Ниже приведен обзор и сравнение некоторых моделей ящиков под автоматы и счетчики.
| Производитель и модель | Цена | Краткое описание |
| IEK MKP12-N-08-40-20 | 400 Р | Пластиковый бокс на 1 ряд из 8 автоматов. Дверца полупрозрачная. Максимальное напряжение 400 В. Класс защиты от пыли и влаги IP 41. |
| IEK MKP42-N-04-30-12 | 110 Р | Компактный пластиковый навесной щит на 4 модуля. Монтируется на стену. Рассчитан на напряжение 400 В и ток до 63 А. Степень защиты IP 30. |
| ABB 1SLM004101A2202 | 1800 Р | Дорогой европейский производитель. Бокс пластиковый, встраиваемый в стену. Рассчитан на 8 автоматов. Дверца полупрозрачная. Класс защиты IP 41. |
| Schneider Electric Easy9 | 1700 Р | Полиэстеровый навесной бокс на 12 модулей. Корпус белый. Крышка прозрачная. Класс защиты от пыли и влаги IP 40. |
Электрические боксы позволяют предотвратить попадание пыли в автоматы, УЗО и счетчики. Эксплуатация подобных устройств без защитного ящика считается недопустимой. Наличие бокса проверяется контролирующими электросети организациями.
При выборе ящика под электрощит необходимо уделить внимание материалу. Для сухого отапливаемого помещения подходят пластиковые боксы. В уличных условиях, подъездах и местах, где возможны механические повреждения, желательно использовать металлические модели
В уличных условиях, подъездах и местах, где возможны механические повреждения, желательно использовать металлические модели.
Дифференциальный автоматический выключатель
Для тех, кто решил устанавливать УЗО, есть возможность заменить автоматический выключатель и УЗО одним устройством, которое выполняет сразу две функции – защиту от короткого замыкания и УЗО.
Для выбора дифференциального автомата сначала определяются параметры автоматического выключателя защиты от короткого замыкания и УЗО по выше приведенной методике. На основании полученных параметров выбирается тип дифференциального автомата.
Я бы не рекомендовал установку дифференциального выключателя, так как в случае выхода из строя автомата или УЗО придется менять выключатель полностью, а стоит он дорого.
Заземление электрощита
Очень часто возникает вопрос о том, как заземлить электрощиток. В данном случае в первую очередь также необходимо руководствоваться требованиями снабжающей организации.
В случае отсутствия требований необходимо заземлить щиток с учетом системы заземления электрической сети. Большинство потребительских сетей имеют систему заземления TN-C, которая предусматривает объединение нулевого и защитного проводников в проводник PEN на всей протяженности линии. Точка разделения данного проводника на защитный заземляющий и нулевой проводники осуществляется в щите до самого электросчетчика, а после разделения система заземления называется TN-C-S. По правилам PEN-проводник имеет несколько повторных заземлений на опорах на всей протяженности линии и в конце, в самом щите учета на опоре (столбе) он также заземляется.
PEN-проводник соединяется с металлическим корпусом электрощита, а щиток, в свою очередь, присоединяется к предварительно монтированному заземлителю (заземляющему контуру) при помощи заземляющего проводника. Сечение провода для заземления должно быть не меньше сечения вводного питающего кабеля.
Но важно учитывать, что заземление домашней проводки и PEN-проводника в частности может быть не только бесполезным, но и опасным. Если питающая линия находится в неудовлетворительном техническом состоянии, а повторные заземления PEN-проводника на опорах (столбах) линии не соответствуют требованиям, то в случае разрыва PEN-проводника на корпусе заземленного щита может появиться опасный потенциал. При этом по заземляющему проводнику и по контуру заземления будет протекать уравнительный ток, который может привести к повреждению вводного кабеля
При этом по заземляющему проводнику и по контуру заземления будет протекать уравнительный ток, который может привести к повреждению вводного кабеля.
Следовательно, если заземление питающей линии не соответствует требованиям, предъявляемым к заявленной системе заземления электрической сети, то лучше использовать совмещенный проводник PEN вводного кабеля исключительно в качестве нулевого вводного провода. При этом можно реализовать своими руками систему заземления ТТ, то есть монтировать индивидуальный заземляющий контур проводки и заземлить на него металлический корпус электрощитка.
Напоследок рекомендуем просмотреть видео, на котором наглядно показывается установленный заземленный щиток на столбе:
Вот собственно и все рекомендации, которые мы хотели вам предоставить. Надеемся, теперь вы знаете, как происходит установка щита учета на опоре согласно ПУЭ и какие требования предъявляются к данному виду работ. Надеемся, предоставленная информация была для вас полезной и интересной!
Виды
Шкафы различаются по следующим параметрам:
- по функциональным особенностям: вводные, распределительные, аварийные;
- по степени защиты: уличные, внутренние экземпляры;
- по типу исполнения: настенный, напольный или встраиваемый шкафы;
- по используемому материалу: металлические или пластиковые.
В зависимости от функционала, щиты могут быть распределительными, служащими для подсчета потребляемой электроэнергии. Вводное устройство является подтипом предыдущего, устанавливается как в жилых домах, так и в промышленных цехах. Аварийный шкаф в большинстве случаев монтируется на предприятиях с целью моментальной подачи электроэнергии с дополнительного источника – генератора, из-за возникновения поломок в сети. Нужно отметить, что электрическая схема для шкафов может меняться в зависимости от потребностей заказчика и составленного проекта.
Шкафы уличного исполнения отличаются повышенной степенью влагоустойчивости, герметичностью, что позволяет их эксплуатировать в суровых зимних условиях. Выбор того или иного экземпляра зависит от предполагаемого места установки. Уличный шкаф выдерживает следующие условия эксплуатации:
- температура окружающей среды в пределах от -40 до +400 градусов;
- установку на высоте до 2 км над уровнем моря;
- обладает высокой степенью защиты, однако не предполагает монтаж во взрывоопасной среде, содержащей токопроводящую пыль, агрессивные газы и пары, разрушающие изоляцию или металл.
Настенный шкаф предусматривает надежное крепление монтажной панели к стене. Крепятся они исключительно к вертикальной поверхности посредством специальных монтажных скоб через предусмотренные для этой цели отверстия. Очень часто такой тип шкафов используется для монтажа оборудования на улице или в промышленных помещениях. Эти массивные изделия подходят для организации многочисленных потоков электроэнергии.
Напольными шкафами целесообразно дополнять дизельные или газовые электростанции с очень сложным форматом работы. Такие конструкции используются для обеспечения мер безопасности, защиты людей от поражения электрическим током при транспортировке энергии по проводам, находящимся под высоким напряжением.
Если при подключении конкретного объекта к электропитанию используется объемное оборудование или его количество велико, тогда предпочтение отдают напольным шкафам сварной конструкции, изготовленным из листового металла.
Поверхность корпуса обязательно должна обладать антикоррозионными свойствами. Оборудование внутри шкафа крепится посредством специальных DIN реек, как правило, это:
- элементы автоматики;
- УЗО;
- счетчики и другие.
К корпусу металлического агрегата обязательно подводится защитное заземление. Защита от непреднамеренного контакта обеспечивается открывающейся на 180 градусов дверцей, ну, а качественный замок позволяет надежно запирать шкаф и предотвратить кражу дорогостоящего оборудования. Все коммуникации к напольной модели подводятся либо снизу, либо с тыльной стороны.
Встраиваемые конструкции требуют больших временных и финансовых затрат для их монтажа, зачастую стоимость деталей тоже отличается. Их лучше предпочесть для монтажа оборудования внутри помещений или жилых домов. Также их использование целесообразно в помещениях с агрессивной средой.
Металлические шкафы изготавливаются из стали, их поверхность окрашивается специальным методом порошкового напыления, который гарантирует долговечность и стойкость покрытия. Эта разновидность шкафов более устойчива к внешним воздействиям, отличается прочностью и надежностью. Пластиковые модели отличаются более красивым внешним видом, однако уступают металлическим по своим функциональным свойствам.
Одно из новшеств, которым обладает система электрическая распределительная – шкаф пластиковый двухсторонний. Он обеспечивает быстрый монтаж, легко подстраивается под тип помещения, а разборный корпус позволяет перевозить его по частям.
АварийныйВводныйВстраиваемыйМеталлическийНапольныйНастенныйПластиковыйУличный
Варианты наполнения ящика
Для правильной и безопасной работы электрощитка необходимо правильно подобрать и установить все необходимые элементы и устройства. Варианты наполнения ящика могут быть различными в зависимости от конкретных требований и потребностей.
Основные компоненты
Основными компонентами ящика для электрических автоматов являются:
- автоматические выключатели (автоматы);
- устройства защитного отключения (УЗО);
- счетчики электроэнергии;
- соединительные модули и шины;
- другие необходимые элементы и устройства.
Автоматические выключатели
Автоматические выключатели (автоматы) являются основными элементами электрощитка. Они предназначены для защиты электрической сети от перегрузок и короткого замыкания. В зависимости от потребностей и требований, выбираются автоматы различных типов и характеристик.
Устройства защитного отключения (УЗО)
Устройства защитного отключения (УЗО) необходимы для обеспечения безопасности работы электрощитка. Они предназначены для защиты от поражения электрическим током при возникновении утечки тока в заземление. УЗО обязательно должны быть установлены в электрощитках для жилых помещений.
Счетчики электроэнергии
Счетчики электроэнергии необходимы для учета потребления электрической энергии. Они позволяют контролировать расход электроэнергии и проводить учетно-групповые работы.
Соединительные модули и шины
Соединительные модули и шины используются для соединения и организации проводки внутри электрощитка. Они позволяют удобно и надежно подключать все элементы и устройства.
Другие элементы и устройства
В зависимости от конкретных требований и потребностей, в ящик для электрических автоматов могут быть установлены и другие элементы и устройства. Например, уличный счетчик, дополнительные автоматы для отдельных потребителей, различные устройства для защиты и управления электрической сетью.
Выбор и установка
При выборе и установке компонентов в ящик для электрических автоматов необходимо учитывать технические характеристики и параметры каждого элемента
Важно также обратить внимание на допустимые значения напряжения и тока для каждого элемента
Количество и тип автоматов, УЗО и других элементов определяется в зависимости от потребностей и требований к электрической сети.

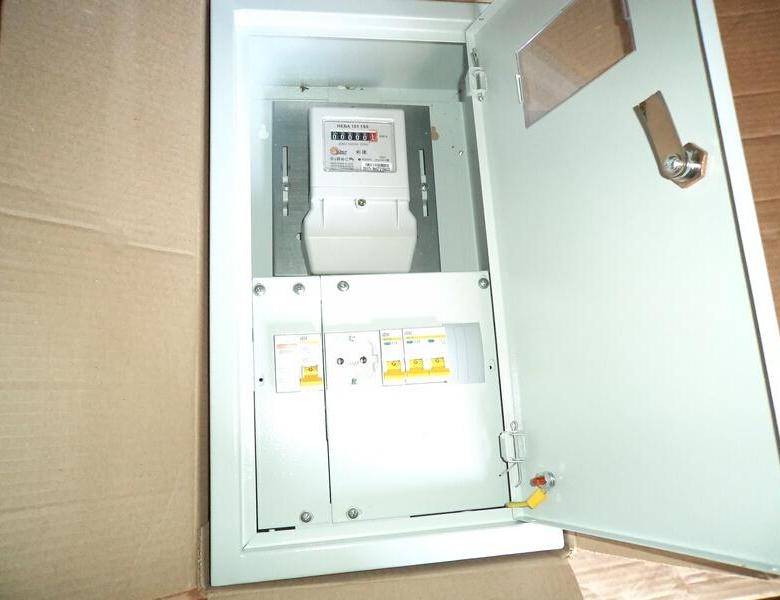

Готовые щиты
Для удобства и быстрой установки можно приобрести готовый щит с уже установленными и настроенными компонентами. Готовые щиты обеспечивают высокую степень надежности и безопасности работы электрощитка.
Недостатки и преимущества
Установка всех необходимых элементов и устройств в ящик для электрических автоматов требует определенных знаний и навыков. Однако, правильно подобранный и установленный ящик обеспечивает надежность и безопасность работы электроустановок.
Главными преимуществами правильно организованного ящика для электрических автоматов являются:
- защита электрической сети от перегрузок и короткого замыкания;
- безопасность работы электрощитка;
- удобство и легкость управления и обслуживания;
- возможность контроля и учета электроэнергии;
- гибкость и возможность дальнейшей модернизации и расширения.
Как собрать и установить электрический щиток
Начнем с того, что в любом строительном магазине в отделе электротовары можно приобрести готовый электрический щиток, в котором установлены автоматы и прибор контроля электроэнергии. Конечно, это удобно, но есть в этом деле одна проблема – автоматы и счетчик могут не подходить под потребляемую мощность электрической сети вашего дома. Поэтому совет – собрать щиток самостоятельно. Как это сделать?
В первую очередь надо уточнить у энергоснабжающей компании вашего района, какие марки электросчетчиков они берут в эксплуатацию. Почему? Последние – это несколько моделей, которые отличаются друг от друга классом точности и мощностью. Именно эти два показателя и надо согласовать. Кстати, если в магазине есть готовый щиток с таким счетчиком, то вам повезло. Если нет, тогда придется подбирать его под размеры прибора контроля.
Что еще понадобится для сборки?
- Медный провод длиною один метр и сечением 2,5 мм².
- Автоматические выключатели (их количество определяется количеством входных проводов, а мощность рассчитывается согласно мощности потребителей на каждом контуре).
- Крепежные изделия (саморезы и пластиковые дюбеля). Некоторые производители монтажные изделия поставляют в комплекте с щитком.
В первую очередь надо предварительно распределить все элементы электрического щита так, чтобы они не мешали друг другу, и чтобы не закрывали монтажные отверстия. Теперь все это закрепляется, после чего можно переходить к монтажу проводов.
Внимание! Имейте в виду, что монтаж проводов производится только вертикально или горизонтально. Никаких участков наискосок
Не будем расписывать, какая схема подключения используется в распределительном щитке. Вот один из вариантов на рисунке ниже, где все четко показано, так что ошибиться невозможно.
Единственный момент, на который необходимо обратить внимание, это нумерация или обозначение клемм электросчетчика, куда будут подключаться провода входные и выходные
Здесь важно не перепутать, какая клемма фазная, а какая нулевая. Поэтому стоит открыть инструкцию счетчика и разобраться в этом вопросе, потому что у каждой модели свои позиции
Поэтому стоит открыть инструкцию счетчика и разобраться в этом вопросе, потому что у каждой модели свои позиции.
Итак, приборы установлены и соединены проводами между собой. Остается только провести монтаж. Для этого прикладываете распределительную коробку к поверхности, на которую будет устанавливаться, и карандашом или любым другим острым инструментом (отверткой, например) делаете отметки под монтажные крепежи. Теперь в них сверлите отверстия диаметром 6 мм и глубиною 6 мм, куда загоняете дюбели. А уже через них проводите крепление щита.
