Что такое активное сопротивление катушки

Как рассчитать Xc

Сила тока цепи с индикаторами постоянного напряжения на момент работы электрического конденсатора равна 0. Ее значения в цепи с переменным напряжением после подключения конденсатора I? 0. Следовательно, конденсатор подает меньше Xc в цепь переменного напряжения, чем в цепь постоянного напряжения.

Формула расчета показателя напряжения за одну секунду

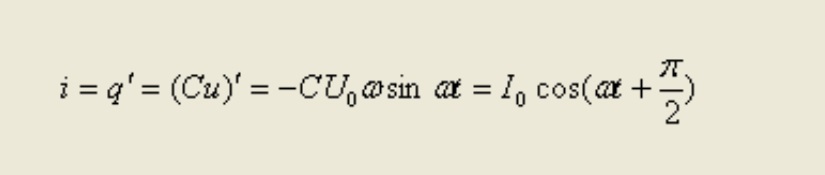

Формула для расчета величины электрического тока в мгновение ока

Оказывается, изменения напряжения отличаются по фазе от изменений тока на / 2.

По закону, сформулированному Омом, показатели силы электрического тока прямо пропорциональны величине напряжения цепи. Формула расчета наибольших значений силы тока и силы тока:

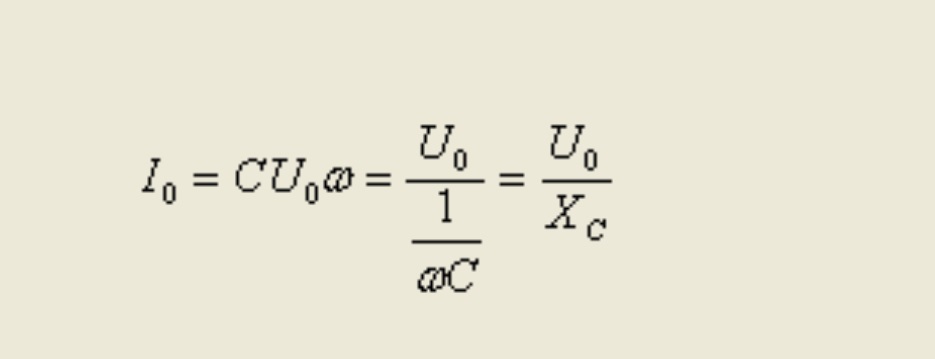

Максимальные значения силы тока и силы тока можно рассчитать по формуле

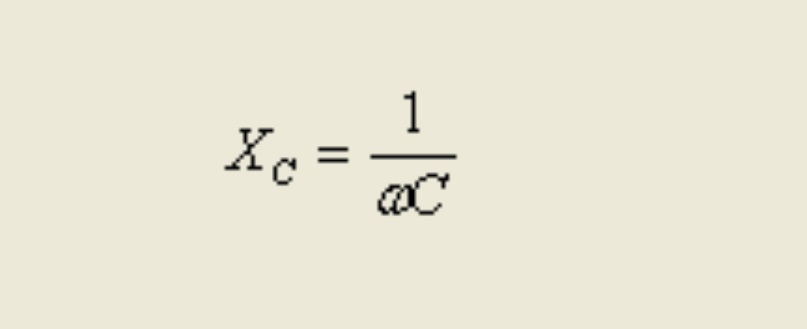

Итоговая формула для расчета емкости в цепи переменного тока

= 2πf.

f — показатель частоты непостоянного тока, измеряемый в герцах;

— показатель угловой частоты тока;

C — размер конденсатора в фарадах.

Важно! Xc не действует как параметр проводника, он зависит от характеристики электрической цепи, такой как частота электрического тока. Увеличение значений этой величины вызывает увеличение пропускной способности конденсатора (снижается предел его устойчивости к непостоянному току)

Увеличение значений этой величины вызывает увеличение пропускной способности конденсатора (снижается предел его устойчивости к непостоянному току).

Представьте, что в цепь подключен конденсатор емкостью 1 мкФ. Необходимо рассчитать уровень емкости на частоте 50 Гц и как изменяется емкость цепи переменного тока на частоте 1 кГц. Амплитуда подаваемого на конденсатор напряжения 50 В.

После ввода данных в формулу, определяющую Xc, вы получите следующие значения:

Результат для частоты 50 Гц
Результат для 1 кГц

Емкостное сопротивление приравнивается к отношению отклонений колебаний напряжения на выводах электрической цепи с емкостными параметрами (с малыми индуктивным и активным сопротивлениями) к колебаниям электрического тока цепи. Это эквивалент электрического конденсатора.

Активное сопротивление катушки

Активное сопротивление обуславливается омической характеристикой проводов обмотки. При работе на низких частотах, омическое сопротивление не зависит от частоты. В мощных устройствах необходимо учитывать эффект близости, который заключается в том, что токи и образуемое ими магнитное поле вызывают вытеснение тока в проводах соседних витков. В результате, снижается эффективное используемое сечение провода и растет его омическое сопротивление.

Обратите внимание! На высоких частотах проявляется скин-эффект, который заключается в том, что ток вытесняется в поверхностные слои провода. В результате этого снижается используемое сечение кабеля. Для снижения скин-эффекта вместо одного проводника используют жгут из нескольких более тонких – литцендрат, либо поверхность провода покрывают слоем серебра, поскольку оно обладает наименьшим удельным сопротивлением

Для снижения скин-эффекта вместо одного проводника используют жгут из нескольких более тонких – литцендрат, либо поверхность провода покрывают слоем серебра, поскольку оно обладает наименьшим удельным сопротивлением.

Скин-эффект

В мощных электромагнитных системах (ускорители частиц) для снижения активного сопротивления, используется свойство сверхпроводимости – полное исчезновение сопротивления при охлаждении некоторых материалов ниже критической температуры.

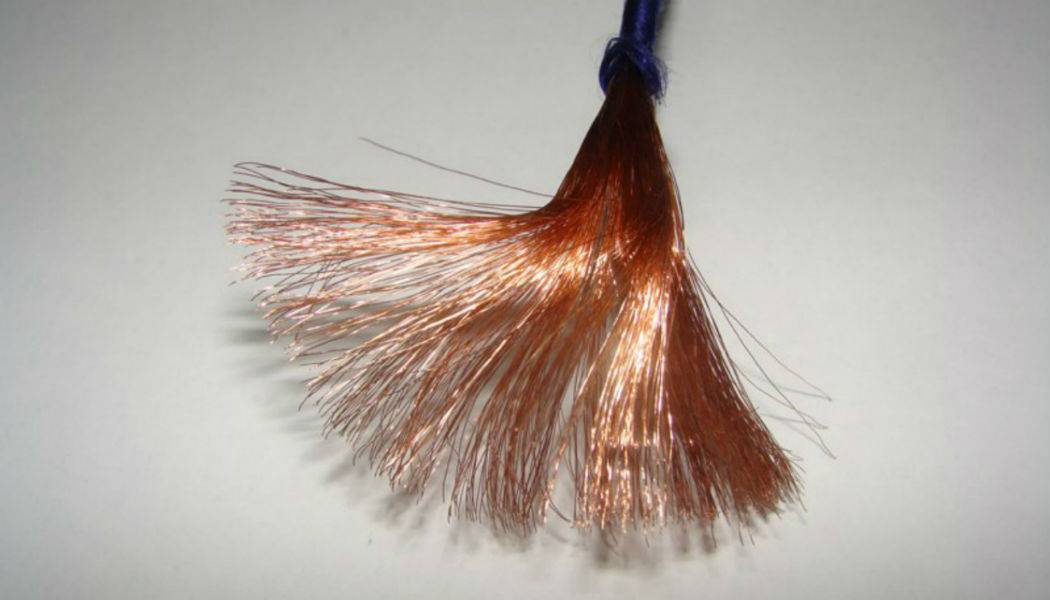

Провод литцендрат

Во многих случаях применения катушек индуктивности следует учитывать влияние активного сопротивления обмоток. Данный параметр может отрицательно влиять не только путем снижения добротности, но и вызывать повышенный нагрев проводников обмоток в том случае, когда устройство работает с большими токами.

Назначение и функции конденсаторов

Конденсатор играет огромную роль как в аналоговой, так и в цифровой технике. Они бывают электролитическими и керамическими и отличаются своими свойствами, но не общим понятием. Примеры использования:

• Отфильтровывает высокочастотные помехи;
• Уменьшает и разглаживает рябь;
• Разделите сигнал на составляющие постоянного и переменного тока;
• Накапливайте энергию;
• Его можно использовать как источник опорного напряжения;
• Создайте резонанс с катушкой индуктивности для усиления сигнала.

Примеры использования

Усилители обычно используются для защиты сабвуферов, мощности фильтров, термостабилизации и разделения постоянного и переменного тока. А электролитик в автономных схемах с микроконтроллерами может обеспечивать питание длительное время за счет большой емкости.

В этой схеме транзистор VT1 постоянно открыт для усиления звука без искажений. Но если вход замыкается или по нему течет постоянный ток, транзистор откроется, перейдет в насыщение и перегреется. Чтобы этого не произошло, нужен конденсатор. C1 позволяет отделить начальную константу от переменной. Переменный сигнал легко проходит на базу транзистора, а постоянный — нет.

С2 вместе с резистором R3 выполняет функцию термостабилизации. При работе усилителя транзистор нагревается. Это может исказить сигнал. Следовательно, резистор R3 помогает поддерживать рабочую точку во время нагрева. Но когда транзистор холодный и стабилизация не требуется, резистор может снизить мощность усилителя. Следовательно, в игру вступает C2. Он проводит через себя усиленный сигнал, отклоняя резистор, не снижая номинальные характеристики цепи. Если его емкость меньше расчетной, он начнет вносить фазовые искажения в выходной сигнал.

Для правильной работы схемы необходима хорошая мощность. Когда схема потребляет больше тока при пиковых значениях, это всегда является большой нагрузкой на источник питания. C3 отфильтровывает шум мощности и помогает снизить нагрузку. Чем выше мощность, тем лучше звук, но до определенных значений все зависит от схемы.

И блоки питания работают по тому же принципу, что и предыдущая схема питания, но здесь требуется гораздо большая мощность. На этой схеме емкость электролита может составлять 1000 мкФ или 10000 мкФ.

Керамические конденсаторы также можно подключить параллельно диодному мосту, который будет обходить схему от высокочастотных помех и шумов от сети 220В.

Фазовые искажения

Конденсатор может искажать переменный сигнал по фазе. Это связано с неправильным расчетом емкости, общего сопротивления и взаимодействия с другими радиодетали. Не забывайте, что любой радиокомпонент имеет как реактивное, так и активное сопротивление.

Какие отличия

Отличия этих типов электросопротивления в том, что «внутри» активностного типа энергия не накапливается, так как она попадает в активностый элемент и отдается окружающей среде в виде другого ее типа. Это может быть тепло или механическое поднятие груза, свечение, химическая реакция, задание чему-либо скорости.

Индуктивная величина и ее формулы

Важно! Преданная электроэлементу с активностным электросопротивлением энергия преображается и конвертируется, но не возвращается в сеть. Сопротивляемость же реактивная, наоборот, копит энергию внутри себя за ¼ всего периода синусоидального электротока, а за следующую четверть возвращает ее обратно в сеть. То есть, в окружающую среду полученная энергия не передается

То есть, в окружающую среду полученная энергия не передается

Сопротивляемость же реактивная, наоборот, копит энергию внутри себя за ¼ всего периода синусоидального электротока, а за следующую четверть возвращает ее обратно в сеть. То есть, в окружающую среду полученная энергия не передается.

Вам это будет интересно Особенности электрических мощностей

Комплексная сопротивляемость отдельного элетроэлемента сети R

В активностном типе фазы электрических токов и напряжения совпадают, следовательно, выделяется некоторое количество электроэнергии. В реактивном виде фазы электротока и напряжения расходятся, поэтому энергия передается обратно. Это во многом объясняет то, что активностные электроэлементы нагреваются, а реактивные — нет.

Активная сопротивляемость в цепи переменного синусоидального тока

Измерение сопротивления катушки с помощью мультиметра

Для определения сопротивления катушки можно использовать специальный прибор — мультиметр. Мультиметр позволяет измерять различные параметры электрических цепей, включая сопротивление.

Для измерения сопротивления катушки с помощью мультиметра, необходимо выполнить следующие шаги:

1. Установите мультиметр в режим измерения сопротивления (обычно обозначается символом Ω).
2. Отключите катушку от источника электрической энергии и других элементов электрической цепи.
3. Подключите катушку к мультиметру. Один провод мультиметра должен быть подключен к одному из выводов катушки, а другой провод — к другому выводу.
4. Считайте показания мультиметра. Мультиметр покажет значение сопротивления катушки в омах (Ω).

При измерении сопротивления катушки с помощью мультиметра следует учесть следующие моменты:

• Убедитесь, что мультиметр находится в рабочем состоянии и правильно настроен на измерение сопротивления.
• При измерении сопротивления катушки помните о возможной погрешности измерений, связанной с внутренним сопротивлением мультиметра.
• Если вам необходимо измерить сопротивление катушки, включенной в электрическую цепь, убедитесь, что цепь разомкнута и катушка не подключена к источнику электропитания.

Измерение сопротивления катушки с помощью мультиметра является достаточно простым и доступным способом определения данного параметра. Оно позволяет более точно установить сопротивление катушки и использовать его для анализа и расчета электрических цепей.

Понятие полярности для конденсаторов и их выход из строя

Для повышения производительности некоторые компоненты этой категории изготавливаются с использованием промежуточного материала, пропитанного электролитом. Дополнительные слои создаются из оксидов металлов и диэлектриков.

Электролитический конденсатор Конденсатор

Эти изделия подключаются с обязательной полярностью. Специальные отметки на жилье предупреждают пользователей о соответствующем ограничении. Если в процессе установки произошла ошибка, конденсатор выйдет из строя при первом подключении. Закипание электролита может вызвать повышение напряжения.

Довожу до вашего сведения. Пазы на крышке и предохранительный клапан снижают разрушительный эффект в аварийной ситуации.

Конструкция и разновидности

Все типы катушек индуктивности имеют одинаковую конструкцию, независимо от области их использования. Особенности, внесенные для получения индивидуальных параметров, влияют на тип детали.

1. Соленоид. Компонент с увеличенной общей длиной обмоточного провода. Обмотка больше диаметра детали.
2. Тороидальная. В такой катушке соленоид выполнен в форме «тора».
3. Многослойный тип, имеет несколько рядов обмотки.
4. Секционированная. Обмотка имеет несколько разделенных секций, иногда из провода разного сечения. Наиболее известной катушкой этого типа является трансформатор или дроссель.
5. Универсальная, может совмещать сразу несколько вариантов обмотки.

Независимо от конструкции, все катушки работают по одному и тому же принципу.

Способы расчёта

Существует несколько основных способов определить индуктивность катушки. Все формулы, которые будут использоваться в расчётах, легко можно найти в справочной литературе или интернете. Весь процесс вычисления довольно простой и не составит труда для людей, имеющих элементарные математические и физические знания.

Через силу тока

Этот расчёт считается самым простым способом определения индуктивности катушки. Формула через силу тока вытекает из самого термина. Какова индуктивность катушки — можно определить по формуле: L=Ф/I, где:

• L — индуктивность контура (в генри);
• Ф — величина магнитного потока, измеряемого в веберах;
• I — сила тока в катушке (в амперах).

Соленоид конечной длины

Соленоид представляет собой тонкую длинную катушку, где толщина обмотки значительно меньше диаметра. В этом случае расчёты ведутся по той же формуле, что и через силу тока, только величина магнитного потока будет определяться следующим образом: Ф=µ0NS/l, где:

• µ0 — магнитная проницаемость среды, определяющаяся по справочным таблицам (для воздуха, который принимается по умолчанию в большинстве расчётов, она равна 0,00000126 генри/метр);
• N — количество витков в катушке;
• S — площадь поперечного сечения витка, измеряемая в квадратных метрах;
• l — длина соленоида в метрах.

Коэффициент самоиндукции соленоида можно рассчитать и исходя из способа определения энергии магнитного потока поля. Это более простой вариант, но он требует наличия некоторых величин. Формула для нахождения индуктивности — L=2W/I 2 , где:

• W — энергия магнитного потока, измеряемая в джоулях;
• I — сила тока в амперах.

Катушка с тороидальным сердечником

В большинстве случаев тороидальная катушка наматывается на сердечник, изготовленный из материала, обладающего большой магнитной проницаемостью. В этом случае для расчётов индуктивности можно использовать формулу для прямого соленоида бесконечной длины. Она имеет такой вид: L=N µ0 µS/2 πr, где:

• N — число витков катушки;
• µ — относительная магнитная проницаемость;
• µ0 — магнитная постоянная;
• S — площадь сечения сердечника;
• π — математическая постоянная, равная 3,14;
• r — средний радиус тора.

Длинный проводник

Большинство таких квазилинейных проводников имеет круглое сечение. В этом случае величина коэффициента самоиндукции будет определяться по стандартной формуле для приближённых расчётов: L= µ0l (µelnl/r+ µi/4)/2 π. Здесь используются следующие обозначения:

• l — длина проводника в метрах;
• r — радиус сечения провода, измеряемый в метрах;
• µ0 — магнитная постоянная;
• µi — относительная магнитная проницаемость, характерная для материала, из которого изготовлен проводник;
• µe — относительная магнитная проницаемость внешней среды (чаще всего принимается значение для вакуума, которое равняется 1);
• π — число Пи;
• ln — обозначение логарифма.

Емкостная проводимость

Одним из показателей эффективности остается этот параметр, определяющий емкость между проводниками и землей и аналогичный параметр между самими проводниками.

Для его определения в трехфазной воздушной линии используется выражение:

Наблюдается прямая зависимость между рабочей емкостью и уменьшением расстояния между кабелями и их сечением. Поэтому для линий низкого напряжения это значение всегда будет выше, чем для линий высокого напряжения.

Проводимость этого типа в воздушных линиях одноцепной конструкции рассчитывается следующим образом: Емкостные токи оказывают существенное влияние на работу линий с пакетными характеристиками рабочего напряжения 110 кВ и выше, а также в магистральных линиях, проложенных идентичными проводами выше 10 кВ.

Попытка применить этот конкретный метод для отдельного применения была бы очень сложной задачей, поскольку в этом случае возникают различные конструктивные нюансы, такие как геометрические характеристики, диэлектрическая проницаемость изоляционного слоя и многие другие факторы. Поэтому лучшим решением является информация, содержащаяся в таблицах, разработанных производителями для данной марки кабеля. В каталогах все данные приводятся с учетом номинального напряжения для каждой модификации.

В начале линии, когда речь идет о токе холостого хода, емкостной ток определяется следующим образом:

Это значение является объективным только при полном отключении потребителей электроэнергии от напряжения.

Указанная емкость в любой рассматриваемой конструкции имеет большое значение для точного выполнения предварительных расчетов для устройств компонентов защиты и заземляющих элементов.

Для воздушных линий применяется следующая формула:

Для кабельных сетей:
