Двигатель напольного вентилятора
Внутри вентилятора стоит асинхронный двигатель с регуляцией скорости вращения вала путем коммутации обмоток. На редуктор крепится конденсатор. Радиоэлемент не является пусковым. Полагаем, обмотки недаром крепятся по четыре в два ряда, сдвинуты друг относительно друга на восьмую часть оборота. Вращение поля использует фазу напряжения и сдвиг на 90 градусов. Момент бесполезен технику, сгорит одна обмотка асинхронного двигателя напольного вентилятора, придется мотор менять. Намотать самостоятельно сложное изделие не представляется возможным новичку.
Регулирование скорости выполняется коммутацией питающего напряжения на соответствующие провода путем переключения кнопок на стойке. Одна жила идет от шнура из розетки к двигателю, а положение второй выбирается оператором. Нажата одновременно только одна из скоростей, что обеспечивается механическими методами блокировки параллельного включения. Радуют краснодарские изделия наличием подсветки: верхняя кнопка обеспечивает горение диода. Позволит избежать столкновения в темноте с напольным вентилятором. Косвенно свидетельствует: изготовитель в курсе насчет неустойчивости изделия.
Двигатель составлен изолированным силуминовым ротором-барабаном, заделана проводка катушек. Структура остается неизвестной по вполне понятным причинам, значения вопрос лишен. Полагаем, вероятность выхода из строя ротора сравнительно мала, якорь получает питание статора. Структура обычно представлена беличьей клеткой. Набор продольных проводников, расположенных кругом, объединенных двумя кольцами с торцов. С обоих концов на роторе расположена крыльчатка, обдувающая катушки статора. Позволит асинхронному двигателю работать интенсивнее. У краснодарского напольного вентилятора пластиковые крыльчатки.
В случае неясностей прозвоните проводку от кнопки (не разбирая вентилятор), исследуя скрытничащую неисправность. Сопротивление рабочей обмотки не бывает нулевым, слишком высоким. Обрыв угадать не сложно. Пусковая обмотка звонится с контактов конденсатора. Направление вращения определяется взаимным положением пусковой и основной обмоток, следовательно, перепутав местами, получите неправильный результат.
Разумеется, при выходе из строя хотя бы одной обмотки двигатель работать не будет. Одной фазы не хватит для разгона ротора. Повращайте, следуя часовой стрелке, лопасти (отдернув руку), чтобы понять наличие характерной неисправности. Напольный вентилятор заработает – сгорела одна обмотка. Неверно говорить о пусковой, рабочей катушках, медные мотки идентичны. Двигатель конденсаторный.
Следующий этап разборки
Теперь снимаем переднюю защитную сетку. Обычно они крепятся либо на винты, либо на подобные как на фото зажимы.
Откручиваем гайку крепления лопастей.
Она откручивается по часовой стрелке.
На лопастях накопилось много пыли.
Протираем салфетками или тряпками лопасти и защитные сетки.

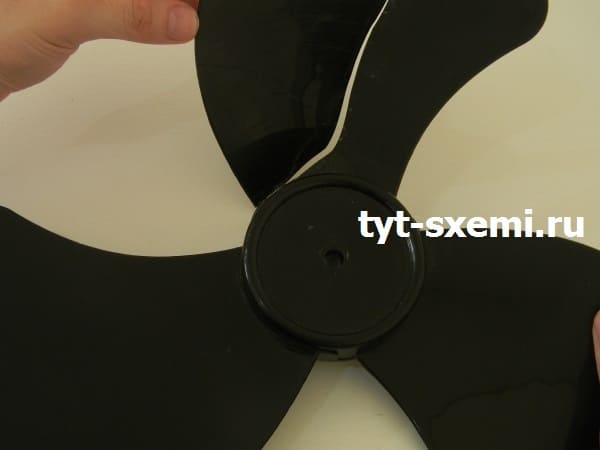

Поврежденная лопасть винта вентилятора
Рассмотрим пример механического повреждений лопасти винта вентилятора. В этом случае лопасть винта треснута практически до основания.
Лопасть очень тонкая, и может треснуть от основания от падения. Поэтому лучше использовать вентиляторы с защитными сетками. Защитная сетка защитит лопасти от случайного удара или падения, тем самым сохранив целостность лопастей винта.
Можно попробовать заклеить трещину эпоксидной смолой, заклеить алюминиевым скотчем или даже суперклеем.
Правда, такое решение тоже временное. Скотч рано или поздно начнет рваться от нагрузок.
Однако и после такого ремонта снова проблема возникает с ухудшением характеристик, и добавляется ненадежность соединения.
Еще можно попытаться заменить поврежденную лопасть каким-либо небольшим грузом, но это опасно. Груз можно отлететь от винта при высоких скоростях.
В данном случае лучший вариант – это полностью заменить винт на аналогичный. Как правило на бытовые напольные вентиляторы винты устанавливаются по стандарту, поэтому если у вас есть старый сломанный вентилятор, то можно взять винт с него, или поискать сломанные вентиляторы на Avito или барахолках.
Проверка емкости конденсатора мультиметром
Начнем с проверки конденсатора, состоящего в электрической схеме электродвигателя \фото №3\.
Здесь нам наглядно видно, что емкость на корпусе конденсатора составляет:
Чтобы проверить конденсатор на наличие емкости \фото №4\, нужно отсоединить его от электрической схемы \отрезать провода ножницами\. Предварительно перед измерением его емкости, необходимо разрядить конденсатор \ замкнуть контакты конденсатора накоротко\ и затем уже проводить измерение.
Для данной емкости конденсатора, прибор устанавливается в диапазон от 200 нанофарад до 2 микрофарад, так как емкость конденсатора составляет 0,51 микрофарад и установленный диапазон соответствует нашему измерению.
Дисплей прибора \фото №6\ как видно из фотоснимка, при измерении показывает при этом — 0,527 микрофарад. Данный показатель емкости вполне соответствует емкости указанной на корпусе конденсатора, так как здесь учитывается отклонение в емкости.
Итак, при проверке конденсатора состоящего в схеме электродвигателя мы убедились в том, что конденсатор является пригодным к эксплуатации, обкладки конденсатора не нарушены и нам следует перейти к следующим проверкам.
Проверка обмоток статора — двигателя
От обмоток статора электродвигателя выведены четыре провода \фото №7\ и для данной проверки нам необходимо измерить сопротивление каждой из двух обмоток.
Первое что мы должны сделать — это выставить прибор в соответствующий диапазон измерения сопротивления.
Далее, соединяем щупы прибора с одной парой проводов одинаковой цветности как это показано на фотоснимке №8. Дисплей прибора при этом измерении показывает значение — 1125, точнее такое показание будет составлять — 1, 125 кОм.
При измерении второй обмотки статора электродвигателя \фото №9\, дисплей прибора для данного примера, показывает число — 803. То есть точнее, сопротивление второй обмотки статора электродвигателя составляет — 803 Ом.
Чтобы измерить общее сопротивление \фото №10\ двух обмоток статора, — одну пару проводов нужно замкнуть накоротко и ко второй паре проводов подсоединить два щупа прибора. Такой способ является окончательным и более точным на выявление целостности либо разрыва последовательно соединенных двух обмоток.
Дисплей прибора как мы обратили свое внимание, показывает общее сопротивление двух обмоток статора электродвигателя — 1927, а точнее — 1,927 кОм. При каком либо замыкании в схеме электродвигателя прибор укажет на нулевое значение сопротивления, — как это показано на фотоснимке №11. При каком либо замыкании в схеме электродвигателя прибор укажет на нулевое значение сопротивления, — как это показано на фотоснимке №11
При каком либо замыкании в схеме электродвигателя прибор укажет на нулевое значение сопротивления, — как это показано на фотоснимке №11.
Устройство электродвигателя вентилятора
Так что из себя представляет электродвигатель \рис.12\ настольного вентилятора? Двигатель вентилятора — асинхронный, однофазный с короткозамкнутым ротором.
Почему именно с короткозамкнутым ротором? — Спросите Вы. Потому что ротор как видно из фотоснимка, выполнен путем заливки пазов сердечника расплавленным алюминием, а также отливанием на его короткозамыкающих кольцах — лопастей вентилятора. Точнее, здесь не наблюдается визуально — обмоток ротора.
Схема подключения напольного ветилятора
Упрощенная схема ветродуя выглядит следующим образом.
Типичные схемы большинства недорогих 3-х скоростных напольных вентиляторов примерно вот такие:

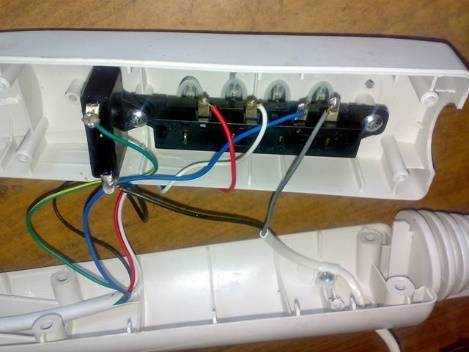

Нажатие каждой кнопки сопровождается замыканием своей контактной группы.
При этом другая контактная группа в этот момент размыкается.
Иногда эти контакты подгорают или не доходят до своей пластины. Тогда у вас пропадает какая-либо из скоростей.
Проверяется это все элементарно китайским мультиметром, в режиме прозвонки цепи.
Если у вас оборвется самый первый проводок или не будет контакта на нем, то мотор вентилятора просто не запустится. Поэтому при полностью неработающем вентиляторе, проверяйте в первую очередь его.
Если конечно перед этим вы убедились, что исправна сама вилка и шнур питания от нее. Это также вызванивается тестером.
Один конец щупов ставите на штырь вилки, а другим прикасаетесь к контактной площадке на кнопке “0”. При исправности, должно быть нулевое сопротивление.
Далее можно проверить таким же образом провода на всех скоростях. Контактный щуп на вилку – другой щуп на отходящий провод от соответствующей кнопки скорости к двигателю.
Если везде по нулям, значит переключатель и провода у вас рабочие.
Далее проверяете второй контакт на вилке и тот проводок, который напрямую уходит мимо выключателя на движок. Убедитесь, что здесь шнур у вас тоже целый.
Только после этого можно переходить к проверке обмоток самого двигателя.
Неисправности с фланцем
Фланцы, как правило, в вентиляторах устанавливаются пластиковые. Если устройство падает, то они могут легко поломаться. В данном случае ремонт вентилятора придется начинать с откручивания задней крышки. Если рассматривать простые модели, то фланцы у них, как правило, располагаются возле электромотора. Однако есть модификации, где они находятся у самого вала. В первом случае блок управления снимать нет потребности. Однако придется скрутить в первую очередь кривошип.
Далее снимается червячная передача. После этого потребуется отсоединить переключатель. Фланец крепится в основном на панели при помощи винтов. Если он сильно деформирован, то его проще всего поддеть отверткой. Однако если повреждения несерьезные, то его можно легко скрутить. Если говорить про модели, где фланец установлен возле блока управления, то там следует поступать иначе.
В первую очередь в вентиляторе высвобождается прижимная планка. Далее скручивается непосредственно блок управления. Следующим шагом нужно снять прокладку, которая находится рядом с ротором. Крепиться фланец в данном случае должен на двух винтах. Чтобы заменить его, потребуется в сервисном центре заказать аналогичную деталь.

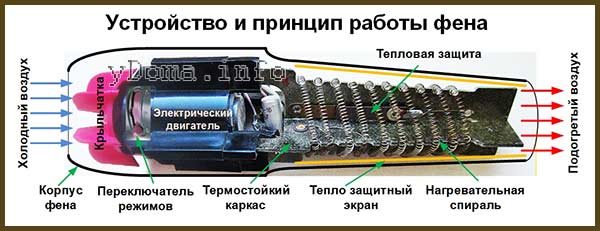

Устройство и принцип работы фена
Когда фен включен, то холодный воздух из помещения засасывается в его трубу с помощью вращающейся крыльчатки, насаженной на вал электродвигателя постоянного тока. Далее воздушный поток проходит через четырехгранный термостойкий каркас из слюды или керамики, на который намотана разогретая спираль из нихрома. Охлаждая спираль, воздушный поток нагревается до температуры 60°C, а в строительном до 600°C, после чего выходит из трубы.
На корпусе фена обычно имеется включатель, совмещенный со ступенчатой установкой режима работы, позволяющий включать фен в режим полной или половинной мощности.
На фотографии показан внешний вид типового движкового переключателя режимов работы.
Для исключения ожога кожи при сушке волос и разрушения корпуса фена при нарушении работы двигателя, на каркасе устанавливается тепловая защита в виде биметаллической пластины.
При нагреве воздуха выше заданной температуры биметаллическая пластина изгибается вверх по стрелке на чертеже и размыкает контакты. Нагревательная спираль обесточивается, и нагрев воздуха прекращается. После остывания биметаллическая пластина возвращается в исходное положение, и контакты вновь замыкаются.
Как видно, принцип работы и устройство фена мало чем отличается от других нагревательных бытовых электроприборов и отремонтировать фен может любой домашний мастер.
Неисправности вентиляции в квартирах
Вытяжные встраиваемые вентиляторы значительно проще в конструктивном плане. Но стоимость их невелика и часто проще приобрести новый, чем искать детали, исчезнувшие из оборота. Плохое вентилирование помещений может быть связано не с работой самого прибора, а с ошибками при организации системы вытяжки.
Вентиляция в ванной комнате
При неработающей вентиляции в ванной воздух становится влажным и не проветривается, плохо сохнет белье, может появиться плесень.
Нормальная схема работы вентиляции
Причины могут быть следующие:
- вентиляционный лаз забит пылью и паутиной;
- посторонние предметы в шахте;
- вытяжной вентилятор установлен на втягивание воздуха вместо отвода.
Правильным вариантом решения проблемы будет обращение в управляющую компанию. Специалисты опускают в вентиляционную шахту до самой квартиры груз, чтобы пробить все препятствия. В особо запущенных случаях в шахту опускают камеру, для определения местонахождение препятствий. Вентиляционную шахту вскрывают со стороны подъезда. Возможно придется обойти соседей по стояку и проверить, нет ли у них неправильно установленных вентиляторов, которые нарушают вытяжку.
Вытяжка в кухне
Вытяжная вентиляция призвана выводить из квартиры неприятные запахи и спертый воздух. Однако, при нарушении технологии строительства или вследствие других причин из вытяжного отверстия воздух начинает попадать в квартиру, несмотря на работающий вентилятор.

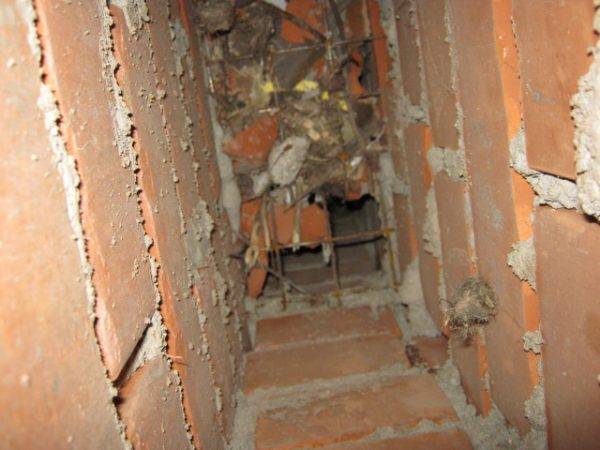

Загрязнение вентиляционной шахты
Из-за этого в квартире возникают посторонние запахи. Продукты готовки не выводятся с кухни. Причинами могут быть следующие:
- дефекты конструкции вентиляционных шахт и каналов создают обратную тягу;
- сильные порывы ветра в одном направлении задувают в шахту воздушные потоки;
- скопления паровых масс и морозного воздуха в вентиляции;
- загрязнение шахты снегом и отходами.
В итоге осевой вентилятор перетягивает воздушные массы из одной шахты в другую и вытяжка начинает бесшумно работать в обратную сторону.
Для решения недочетов лучше пригласить специалистов. Они оценят рациональность использования оборудования в соответствии с документацией и проведут качественную экспертизу установки и работы вентиляционной системы. В полученном отчете будут указаны все недостатки существующей системы и меры по их исправлению. Работники УК обязаны прочистить вентиляционные шахты от посторонних объектов. Также избавиться от эффекта обратной тяги в вытяжке устанавливают дефлектор для подсоса дыма и создания на кухне сквозящих воздушных потоков.
Возможные поломки вентиляторов Тимберк
Вентиляторы компании Тимберк зарекомендовали себя как недорогие и удобные в эксплуатации приборы, для создания комфортных климатических условий, поддержания воздухообмена в квартире или офисе. Несмотря на неплохое качество они подвержены поломкам.
Вентилятор Тимберк
При эксплуатации покупателями были замечены следующие неисправности:
- падение силы обдува из-за мягкого пластика лопастей;
- бываю случаи, когда выходит из строя конденсатор;
- появление посторонних шумов при работе;
- поломка электродвигателя;
- ломается ротор;
- появляется сильный люфт;
- при длительной работе появляется запах горелого масла;
- ножки гнутся и меняют геометрию под тяжестью мотора;
- перегрев блока питания;
- механические поломки в местах креплений.
По соотношению цена-качество продукция компании Тимберк является лидером в своем сегменте. Все приборы имеют гарантию производителя и могут быть заменены при обращении в сервис.
Устройство типичного напольного вентилятора
На повестке ремонт напольного вентилятора своими руками! Начать следует малым: у простейших вентиляторов отсутствует клемма заземления. Прибор не обладает степенью электробезопасности. Устройство напольного вентилятора включает корпус, изготовленный из пластмассы. Внутрь попадет вода — ожидайте хорошей встряски. Напольный вентилятор указанной разновидности нельзя использовать поблизости от воды. Начиная аквариумом с рыбками, заканчивая цветочной вазой. Особо опасен, где проживают маленькие дети. Упадет штуковина, чадо догадается налить внутрь молока… Выводы делайте сами:
- конструкция неустойчивая;
- основание легко ломается, гнется;
- защиты от удара током отсутствует.
При падении напольного вентилятора с высокой степенью вероятности ничего не случится. Погрузимся внутрь конструкции. Оставим пока в стороне особенности регулирования скорости двигателя и кнопки. Поговорим про редуктор. Краснодарский напольный вентилятор несет один асинхронный конденсаторный двигатель. Передняя сторона вала через штифт, гайку с левой резьбой соединена с лопастями, задняя выходит на редуктор, образованный двумя шестерням, одна двойная.
Вал снабжен резьбой, цепляющей, вращаясь, зубчики большого колеса. Момент передается малому колесу, приводящему в движение маховик. Шестерня кривошипно-шатунного механизма диаметром в руку, поэтому вращение уступает скоростью исходному вала асинхронного двигателя.
- Лопасти крутятся на полной скорости вращения мотора.
- Кривошипно-шатунный механизм, благодаря редуктору, движется медленнее.
Через карданную передачу кривошип зацеплен за ножку, корпус двигателя насажен на ось. При вращении вала асинхронного двигателя лопасти двигаются плавно в одну-другую сторону. Однако можно остановить процесс. У двойной шестерни валок крепится к большей шестерне двумя шариками с пружинкой, вставленными в сквозное отверстие. Если потянуть ручку регулятора, непосредственно соединенную с осью, защелка соскальзывает вверх. Теряется связь меж шестерней, валом, вращение прекращается. Механизм реализует защиту от падения: по внутреннему посадочному отверстию приводной шестерни нарезано шесть желобков. Умещаются шарики. Положений получается шесть, взаимный переход сопровождается щелчком, ось проворачивается относительно шестерни, шарики бьют по стенкам, соскальзывая в желобки.
Полагаем, режим невыгоден напольному вентилятору, не выключить прибор, термопредохранитель мотора непременно сломается. Редуктор крепится тремя болтами к двигателю, прорезан парой смазочных отверстий, через которые можно сдобрить пластиковые шестерни. Касается приводной, вращающейся со скоростью асинхронного двигателя.
Головная боль, как починить напольный вентилятор и собрать. Видим расклад: неверно задано взаимное положение редуктора, ножки через передачу, головка напольного вентилятора будет двигаться несимметрично относительно фронтальной плоскости. Может раздражать. Присоедините редуктор, проверьте изделие, подключив питание
Осторожно, чтобы не ударило током, попробуйте визуально определить правильность выполненной сборки
Поломки, которые можно устранить самостоятельно в домашних условиях
Деформация лопастей вентилятора
Происходит довольно часто, поскольку сам пропеллер изготовлен из пластика. Лопасти могут деформироваться под воздействием высоких температур. В результате деформации, лопасти задевают за защитную сетку, и возникает характерный неприятный шум. Обычно деформация устраняется вручную, в противном случае, лопасти и защита очень быстро придут в полную негодность.
Деформация защитного ограждения
Появляется, как правило, в результате падения напольного вентилятора. Само ограждение изготовлено из сравнительно тонкой металлической проволоки и включает в себя две части — переднюю и заднюю. Переднюю часть очень легко снять, а вот с задней придется немного повозиться. Пропеллер снимается с вала электродвигателя, после чего откручивается большая пластмассовая гайка и затем снимается само ограждение. После выпрямления, защита собирается в обратном порядке.
Прекращаются повороты в стороны
Основной причиной этого может быть отсоединившийся кривошип. Необходимо разобрать корпус прибора и подтянуть винты крепления, если они ослабли или выкрутились. Кроме того, в режиме поворотов могут наступить перебои. Для выяснения причины проверяется зацепление шестеренок редуктора, а также работа переключателя. При необходимости, редуктор смазывается специальной смазкой. В случае сильного износа детали рекомендуется заменить. При отсутствии деталей для замены, вентилятор можно использовать в обычном режиме, без включения поворотов.
Неисправность выключателя
Может вызвать перебои в работе. Чтобы проверить его состояние, нужно извлечь выключатель и определить состояние контактов. При необходимости, контакты зачищаются наждачной бумагой.
Вентилятор вообще не работает
В этом случае следует проверить исправность электродвигателя. Если выяснится, что электродвигатель неисправен, то ремонт напольных вентиляторов, в данном случае, экономически нецелесообразен.
Несмотря на своё простое устройство и отсутствие каких-либо внешних негативных факторов бытовые вентиляторы ломаются. Даже вытяжной вентилятор может выйти из строя в течение года. И это несмотря на то, что кроме крыльчатки с электромотором в нём есть ещё только один выключатель. Казалось бы – ломаться нечему. Но всё зависит от загрузки вытяжного вентилятора.
Вероятно современные производители этого электрооборудования, понимая его потенциальную долговечность, решили себе помочь: увеличением количества проданных вентиляторов, покупаемых взамен сломавшихся. А чтобы поломка состоялась и случилась в не столь отдалённом от даты покупки будущем, в электромотор устанавливается маленькая деталь – температурный предохранитель. И примерно в течение года при достаточно продолжительной работе эта деталь перегорает, и электромотор перестаёт вращаться.
После этого по задумке производителя владелец вентилятора пойдёт в магазин за новым. Но можно вместо этого своими руками отремонтировать электромотор и сэкономить. Для этого потребуется разобрать корпус и вынуть из него движок. Разборку надо выполнять аккуратно с учётом конструктивных особенностей. А они бывают такими, что некоторые детали могут быть приклеены. И чтобы не сломать их потребуется разделять по склеенному шву лезвием ножа.
Предохранитель расположен в движке. Это совсем небольшая деталь, к которой присоединены два провода.
Назначение предохранителя – при перегреве электродвигателя разорвать цепь и отключить его. Но почему «перегрев» и разрыв электрической цепи происходит при температурах не опасных для материалов, из которых изготовлен движок – не ясно. На корпусе детали указывается температура 125 градусов по Цельсию. Вентиляторные движки времён СССР такую деталь не содержали и некоторые из них до сих пор исправно крутят крыльчатки. Поэтому можно исключить этот предохранитель из электрической схемы, так сказать, «основываясь на опыте предшествующих поколений».
Извлекаем неисправную деталь:
Чтобы упростить ремонт, на имеющихся контактах припаиваем перемычку из тонкого медного провода. Затем изолируем полученный шунт изоляционной лентой.
Проверяем результат работы. Соблюдая меры безопасности, при отключенном напряжении присоединяем движок к розетке. После этого подаём напряжение и убеждаемся в том, что вал вращается. Смазываем подшипники вала. Собираем вентилятор и продолжаем пользоваться им. Не забываем, раз в год чистить его от пыли, грязи, и смазывать подшипники.
Агрегат не включается
В этой ситуации может быть 2 варианта: лампочка, означающая готовность агрегата к работе, может загораться или нет. В зависимости от этого, алгоритм диагностики поломки будет отличаться.
Лампочка не горит
Если после включения аппарата в розетку не загорается лампочка, расположенная на его корпусе, и он не запускается, то, первым делом, необходимо проверить, есть ли напряжение в розетке. Делается это просто: возьмите любой электроприбор и включите в эту розетку. Если прибор заработал, значит, нужно искать неисправность в электрической вилке и шнуре.
Для проверки вилки, раскрутите ее и проверьте надежность подсоединения проводов к клеммам. Чтобы проверить кабель, необходимо отсоединить его от контактной колодки аппарата и “прозвонить” тестером. При обнаружении обрыва в жилах кабеля, его следует заменить.
Лампочка горит
Причина такого поведения агрегата, когда горит индикаторная лампочка, но при этом не работает вентилятор, и не слышно никаких звуков, может быть вызвана поломкой блока с кнопками. Для проверки кнопок потребуется разобрать кнопочный блок, находящийся на стойке напольного вентилятора или подставке у настольного аппарата. Но, перед тем, как разобрать аппарат, убедитесь, что он выключен из розетки.
Работа кнопок очень проста: есть положение “вкл” и “выкл”. Необходимо с помощью тестера проверить “выход” и “вход” на каждой клавише.
При обнаружении неисправной кнопки, отремонтировать ее не получится. Поэтому переключатель следует заменить или сделать соединение напрямую. Такой подход к решению проблемы поможет запустить агрегат в работу, если вы находитесь далеко от магазина, например, на даче.
Неисправные переключатели скорости также могут являться причиной, почему не включается вентилятор. Чтобы проверить регулятор, потребуется поставить его в максимальное положение и проверить “вход” и “выход” с помощью того же тестера.
Как проверить обмотки вентилятора
На мультиметре выставляете сопротивление в 2000 Ом. Далее, чтобы не выкусывать нигде провода, в месте подключения конденсатора, зачищаете немного изоляцию.
Ищите общую точку цепи, как на схеме внизу.
Найдя ее, вызваниваете сопротивление обмотки. Для этого поочередно касаетесь вторым щупом контактов на переключателе.
Примерные значения сопротивления обмоток вентилятора могут быть следующими:
Конечно у разных моделей они могут немного отличаться, но самое главное, чтобы не было обрыва или КЗ. Замеры могут показать как несколько сотен Ом, так и чуть больше 1кОм.
Все зависит от мощности вентилятора и сечения провода.
Сопротивление между выводами обмоток будут уже поменьше — 100-200 Ом.
Еще проверяется конденсаторная обмотка и суммарное сопротивление всех обмоток вместе взятых.
Вот самое грамотное и полное видео по проверке работоспособности обмоток вентилятора мультиметром.
Если проверка целостности обмоток также не выявила отклонений и дефектов, идете дальше. Для этого полностью разбираете вентилятор, что называется по косточкам.

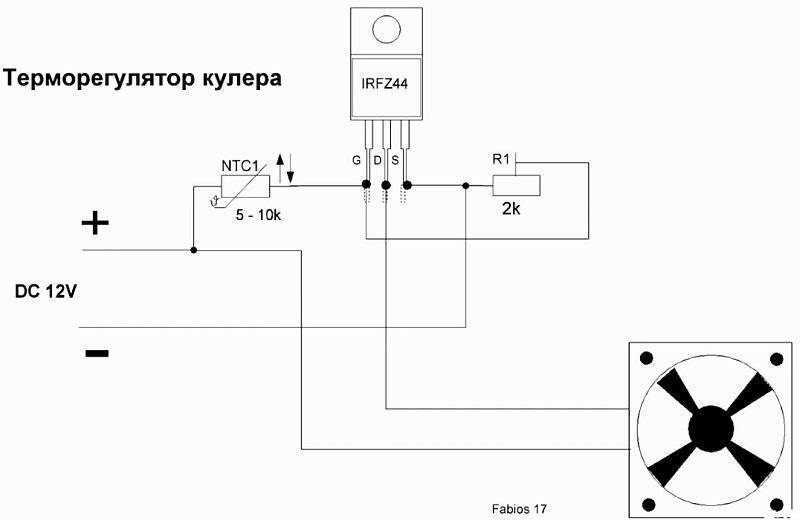

Переключатели и термостат
Какие еще электрические элементы в цепи могут выйти из строя? Сразу после проводов питания идет терморегулятор и переключатель режимов.
Снаружи корпуса это привычные всем » ручки — колесики».
Некоторые ошибочно принимают терморегулятор за элемент, регулирующий скорость вращения лопастей. На самом деле это биметаллическая пластина, и один из проводов питания от вилки приходит именно на нее.
При кручении этой ручки должно раздаваться еле слышимое клацанье. Это означает что термостат включается и выключается. Если в схеме отсутствует отдельный микровыключатель, то он выполняет и его функцию.
Но главная его задача заключена в другом. При достижении тена и корпуса обогревателя определенной температуры (которую вы сами и выставляете накрутив ручку), биметаллическая пластинка внутри терморегулятора изгибается и отщелкивает свои контакты — вентилятор полностью отключается.
Проверяется исправность этого элемента также мультиметром. Подводите два щупа к контактам и крутите ручку. В режиме прозвонки звук будет появляться и исчезать.
По той же схеме проверяется и переключатель режимов. Поворачивая его ручку, вы включаете один тен, два или просто ставите дуйчик в режим вентилятора без обогрева.
Только когда будете снимать клеммы для прозвонки, лучше заранее сфотографируйте их изначальное подключение на смартфон, дабы потом не перепутать контакты.
Токи в этих элементах гуляют не слабые — порядка 10А. Поэтому пропадание цепи в них не такая уж и редкость. Правда самую первую проверку термостата и 4-х позиционного переключателя можно сделать и «на нюх».
Выгорание контактов при такой нагрузке никогда не проходит бесследно. Дымить и вонять такие вещи будут точно.
Устройство электроизделия
Перед тем как приступить к ремонту домашнего вентилятора, желательно ознакомиться с его устройством. В данном электрооборудовании охлаждение осуществляется за счет вращения лопастей.
Местом их крепления стал специальный вал на кривошипах, который приводится в движение при помощи мотора. Вентиляторы оснащаются электродвигателями, которые, в зависимости от модели, могут иметь различную мощность. Запускаются они при помощи статоров. Фланцы используются как опоры для контактных колодок. Вентилятор может оснащаться редуктором. Фиксируется он при помощи прижимной планки. Механизм находится в пластмассовом корпусе на длинной ножке.
