Погрешность при отражении луча и коэффициент излучения
Когда вы измеряете градусы контактным термометром, вы по факту делаете замер только температуры тела. А вот если вы попытаетесь тоже самое проделать на некотором расстоянии, то вы попутно измерите все те волны и лучи, которые не зависимо от вашего желания так или иначе попадают в объектив пирометра.
А попадает туда не только то излучение, которое испускает тело.
И если при этом не знать как правильно настраивать пирометр, то прибор будет показывать полную белиберду.

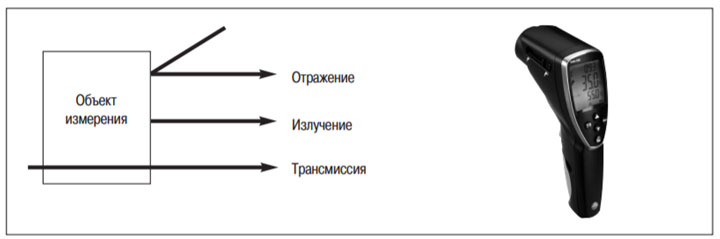

Что это за помехи, которые влияют на точность измерения? При работе с инструментом в его объектив попадает 3 составляющих:
лучи, которые тело пропускает через себя
лучи, которые оно испускает (это его собственная температура)
отраженные лучи от окружающих предметов
Пропускаемые лучи в расчетах обычно не учитываются, потому то большинство тел попросту непрозрачны для них. Поэтому в расчет берутся только две величины:
коэффициент излучения или коэффициент эмиссии
коэффициент отражения
Причем вас в большей степени должен интересовать именно коэфф. излучения, так как это и есть та самая температура, которую имеет тело.
В этом плане стоит заметить, что пирометр не может измерять температуру предмета, который находится за стеклом, в дыму или тумане.
Стекло для оптики прибора – это не прозрачный элемент, а отдельный объект, выделяющий свое собственное излучение. Поэтому его нужно убирать из области замера.
Большинство тел и поверхностей нас окружающих, имеют коэффициент излучения равный 0,95. Именно такие заводские настройки изначально выставляются на приборах.
Причем на дешевых моделях, они жестко встроены в программную составляющую раз и навсегда, и изменить вы их не сможете. На более дорогих аппаратах, данный коэфф. можно регулировать вручную.
Для чего это необходимо делать? У разных по составу и свойствам тел, коэфф. излучения отличается. И чем он выше, тем точнее будут результаты измерения температуры пирометром.
Например, если он составляет величину К=0,95, то у вас на отражение остается всего 5%. Ошибка, которую будут вносить эти самые 5%, будет крайне мала и ей можно пренебречь.
Но дело в том, что на практике как в электричестве, так и в отоплении, нас мало интересуют предметы с высоким коэффициентом излучения. К таковым относятся стены, пол, поверхность стола, предметы мебели и т.д.
Пирометром мы в первую очередь измеряем медные или алюминиевые контакты, радиаторы батарей отопления, трубы, хромированные полотенцесушители и т.п.
Все они имеют яркую блестящую поверхность, которая как раз-таки и вносит существенную ошибку в данные замеров. При этом есть определенный нюанс.

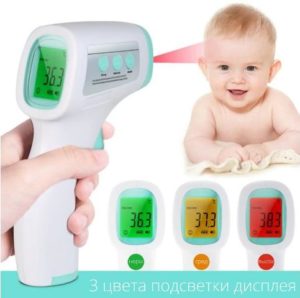

Рейтинг лучших моделей
Все модели, что продаются сегодня в магазинах, соответствуют отечественным ГОСТ и являются сертифицированными. Итак, топ лучших следует начать рассматривать с модели Sensitec NF-3101. Данная модель может осуществлять измерение температуры как бесконтактным, так и контактным методом. При контактном методе проведение измерений будет осуществляться на лбу. Сделать это можно буквально в течение пары секунд. Здесь присутствует подсветка дисплея, память, рассчитанная на 32 измерения, а также несколько режимов работы.
Этот прибор если не самый точный, то один из наиболее точных на рынке, так как его погрешность составляет не более 0,2 градуса. Единственным его недостатком является довольно высокая цена – около 4 тысяч рублей.
Еще один термометр, который стоит упомянуть – Medisana FTN. Этот термометр, который относится к лобным. Его погрешность составляет максимум 0,2 градуса. Он оснащен функцией памяти, которая может хранить до 30 измерений. На проведение замера температуры обычно уходит не более двух секунд. Эта модель также оснащена подсветкой дисплея.
Стоимость этой модели составляет от 2,5 до 3 тысяч рублей.
Еще одна крайне интересная модель инфракрасного термометра, которую можно найти на отечественном рынке – Xiaomi iHealth Thermometer.
Она была выпущена известным одноименным китайским производителем, которого знает почти каждый. Термометр сделан очень качественно и имеет эргономичную форму. Его очень удобно держать, а монитор иногда можно и не заметить, пока устройство не включено.
В то же время ряд пользователей утверждают, что его точность даже выше. Стоимость этой модели составляет от 1,5 до 2 тысяч рублей, что делает его одним из наиболее интересных устройств на отечественном рынке.
Еще одна модель, которая, по отзывам пользователей, является очень качественной – Omron Gentle Temp 510. Она может осуществлять измерение температуры контактным способом в ушной раковине. Результаты устройство может показывать в градусах по Цельсию и по Фаренгейту. В Кельвинах – нет. Подсветка дисплея в этой модели отсутствует. В памяти в Omron Gentle Temp 510 хранится только последнее измерение температуры.
Для проведения измерения требуется буквально 1 секунда. Пользователи пишут, что термометр работает очень быстро и имеет довольно хорошую точность. Если вы ищете термометр для ребенка, то это неплохой вариант. В комплекте с моделью идет десяток защитных колпачков для сенсора. Правда, стоимость этой модели составляет 3,3 – 3,5 тысяч рублей.

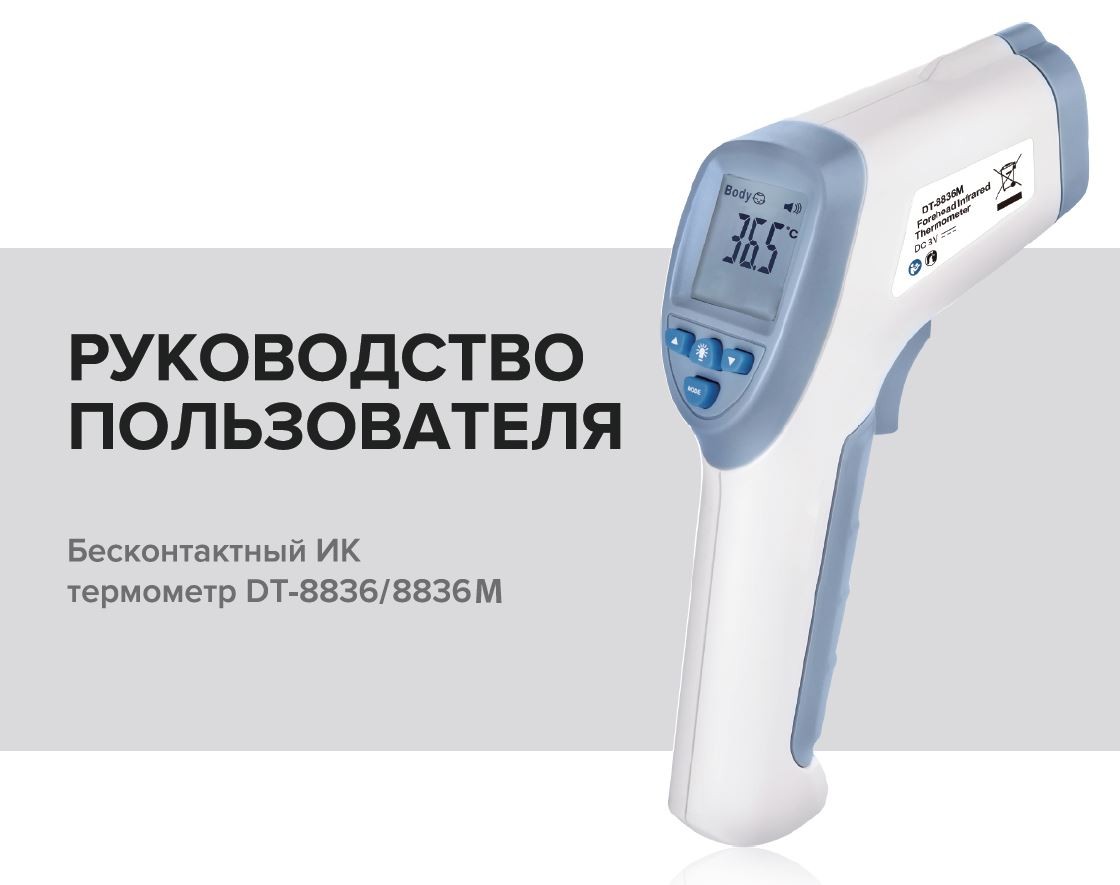

Следующая модель в нашем рейтинге – DT-8836. Ее особенность в том, что он сделан в форме пистолета. Измерения осуществляет с расстояния в 15 сантиметров. Имеет дисплей жидкокристаллического типа. Если устройство регистрирует температуру до 37,5 градуса, то подсветка дисплея будет синей. Но если температура выше, то она меняет свой цвет на красный.
Отображать данные DT-8836 может как в Фаренгейтах, так и в Цельсиях. Время замера составляет 2 минуты. Для экономии энергии производитель предусмотрел функцию автоотключения, которая активируется, если в течение 8 секунд термометр бездействует. Кроме того, термометр оснащен фонариком. Единственным его недостатком можно назвать невозможность отключения звука, что может разбудить ребенка в ночное время.
Неплохим прибором для измерения температуры будет и Beurer FT 55. Этот электронный термометр выводит на дисплей результат измерений буквально за пару секунд. Он оснащен функцией памяти, которая может сохранять до 9 проведенных измерений. На довольно большом жидкокристаллическом экране можно увидеть не только результат замеров, но и показатель уровня заряда батареи, а также дату и время.
Преимуществом модели будет ее масса – всего 57 граммов. Кроме того, в комплект с устройством входят батарейки, футляр, инструкция и защитный колпачок для сенсора. Beurer FT 55 имеет 3 рабочих режима. При необходимости здесь можно отключить звуковое оповещение. Стоимость прибора составляет около 2,3 тысяч рублей. Единственным недостатком пользователи называют неточную работу прибора при запотевшей коже или намазанном кремом кожном покрове.
Последняя модель нашего рейтинга – Cofoe HTD8818D. Она оснащена памятью на 50 измерений и имеет функцию отключения звука. Здесь есть дисплей, сделанный по технологии LCD и оснащенный подсветкой.
Каких-то ярко выраженных недостатков обладатели этого термометра не выделяют. Так что его можно назвать одной из лучших моделей рассматриваемого типа термометров, представленных на отечественном рынке.
Основные характеристики
Как любой высокоточный измерительный прибор, пирометр наделен параметрами, которые определяют сферу его применения.
• Показатель визирования D:S. Отношение расстояния от объекта (D) к размеру измеряемого пятна его поверхности (S). Пирометр производит замер в круглой области, а не в точке. И размеры его меняются в зависимости от расстояния до объекта. Параметр указывается в паспорте или наглядно отображается графически на корпусе прибора.
• Разрешающая способность. Пирометр ограничен своими пределами измерения. Одна модель может определить точное значение температуры, например, от -50 до 500°C, другая от 600, до 1500°C
Это важно учитывать при выборе устройства
• Предел точности. В некоторых случаях очень значимый параметр. Это процентное отклонение показаний измеряемой температуры от истинного ее значения.
• Излучающая способность. Тепловая энергия, испускаемая нагретым телом, зависит не только от его температуры, но и от материала, из которого оно изготовлено. Обычно, коэффициент задается вручную или выбирается его усредненная величина. В паспорте прибора будет отображена таблица, с полным наименованием материалов и значение параметра. Он настраивается с помощью меню прибора. Это позволяет повысить точность измерения.
• Рабочий ресурс. Другими словами – это время работы устройства от автономного источника питания. Это относится только к ручным моделям. Стационарные пирометры подключаются к источнику стабилизированного тока.
Устройство и принцип действия
Основу структуры пирометра составляет детектор инфракрасного излучения. Данные преобразуются посредством встроенной электронной системы и отображаются на дисплее.
Типовой пирометр по форме напоминает пистолет с небольшим дисплеем. Компактная панель управления, наводка лазером и высокая точность при близком взаимодействии с объектом объясняют востребованность инструмента среди работников инженерных и технических сфер.
Основными рабочими элементами пирометра считают линзу, приёмник, а также дисплей, на который выводится результат измерения. Принцип действия пирометра следующий: от изучаемого объекта исходит инфракрасное излучение и посредством линзы оно фокусируется и отправляется в приемник (термобатарея, полупроводник, термопара).
Если используется термопара, в момент нагрева приемника меняется напряжение. Сопротивление — в случае использования полупроводников. Эти изменения преобразуются в показания температуры.
Для того, чтобы провести измерение, необходимо просто навести пирометр на объект, привести его в действие и отметить полученный результат. Используя специальную кнопку, вы можете регулировать формат измерения температуры — по шкале Цельсия или Фаренгейта.
Пирометр с изменяемым коэффициентом эмиссии

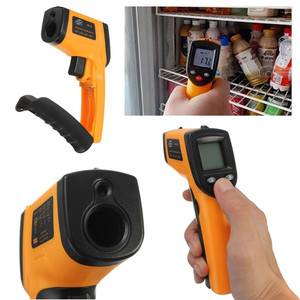

Прибор от фирмы ZOTEK для измерения температуры.
Становятся все более и более доступны данные устройства. Может скоро и тепловизоры по 30 баксов стоить будут) ►немного теории: Пирометр — прибор для бесконтактного измерения температуры тел. Принцип действия основан на измерении мощности теплового излучения объекта измерения преимущественно в диапазонах инфракрасного излучения и видимого света. Так говорит Вика.
►Упаковка была очень хорошая, реально можно было бы играть в футбол и ничего бы не сломалось) Сам пирометр находился в блистере и в комплекте две батарейки формата ААА. Как же я рад, что это не крона (какое-то у меня предвзятое и негативное отношение к этому типу батарей)
На обратной стороне блистера таблица с коэффициентом эмиссии. И как всегда, магазины или производитель (причем наверно во всех магазинах) обязательно нужно наклеить наклейку на важную информацию! аж бесит! открываем блистер, чуть попускает т.к. видим внутри листовка дублирующая эту информацию, фух)
►некоторые характеристики: Измерение температуры от -50°C до +550°C ЖК-дисплей с подсветкой Точность: 0.1 ° C / ° F Изменяемый коэффициент 0.1~1.00 Показатель визирования как и у многих моделей 12:1
►Опять теория Коэффициент эмиссии ε (коэффициент излучения, степень черноты) — способность материала отражать падающее излучение. Данный показатель важен при измерении температуры поверхности с помощью инфракрасного термометра (пирометра). Этот показатель определяется как отношение энергии, излучаемой данной поверхностью при определенной температуре к энергии излучения абсолютно чёрного тела при той же температуре. Он может принимать значения от 0 до 1. Применение неверного коэффициента эмиссии — один из основных источников возникновения погрешности измерений для всех пирометрических методов измерения температуры. На коэффициент излучения сильно влияет окисленность поверхности металлов. Так, если для стали окисленной коэффициент составляет примерно 0,85, то для полированной стали он снижается до 0,075.
►Фотографии прибора
►Внутренности Много раз видел внутренности других пирометров и разбирались они совсем не сложно, берем пластиковую карту (если нет спец приспособы) и поддеваем черные элементы, затем снимаем крышку батарейного отсека и откручиваем два самореза.
►Показатель визирования 12:1 На расстоянии 300мм диаметр измеряемого пятна составляет 38мм 900мм диаметр измеряемого пятна составляет 75мм 1500мм диаметр измеряемого пятна составляет 132мм Другими словами, если вы будете измерять температуру на расстоянии 1500мм (1,5м) то прибор измерит среднюю температуру по всей площади в диаметре 13,2см. Надеюсь получилось объяснить.
►Дополнительные функции вкл-откл указки вкл-откл подсветки экрана измерение максимальной температуры измерение минимальной температуры измерение средней температуры измерение разницы температур.
►измерения налил в стакан воды и добавил лёд, хорошо перемешал измерил — результат получился 0,4 \ 0,6 \-0,1\ -0,2 вот в этих пределах и держалась Можно увидеть на 2:47с
ссылка на видео После закипел чайник с водой (до этого пробовал в стеклянной посуде не получалось измерить) результаты были такими 99,4 \ 99,2можно увидеть на 3:37с ссылка на видео
►области применения огромны измерение температуры удаленных и труднодоступных объектов; измерение температуры движущихся частей; обследование частей, находящихся под напряжением; контроль высокотемпературных процессов; регистрация быстро изменяющихся температур; измерение температуры тонкого поверхностного слоя; обследование частей, не допускающих прикосновения; обследование материалов с низкой теплопроводностью или теплоемкостью; экспресс — измерения. и еще в домохозяйстве)
Насколько необходим такой прибор каждому, решать индивидуально. Да, с ним легче, но и без него можно обойтись, я имею ввиду не специализированное применение. Я же буду пользоваться от силы 2-3 раза в месяц, по началу понятно, что чаще
►видео
► таймкод для удобства и сохранности вашего личного времени
Всем добра! Спасибо, что дочитали. Ну если проскролили, то тоже спасибо
Какие бывают термометры
Часто возникают ситуации, когда нужно определить показатели окружающей среды или человеческого тела. В этом деле помогут специальные измерительные устройства. Выпускаются такие виды:
| Тип | Описание |
|---|---|
| Контактные | К ним относятся гигрометры и термометры с функцией фиксации данных. Второе название – термометры расширения. Отслеживают объем тел при изменении показателя. Выпускаются механическими и жидкостными. Последние оснащены стеклянным корпусом, внутри которого помещена ртуть, керосин, толуол или спирт. Не боятся негативных внешних воздействий. Достаточно прочные. Механические варианты можно применять для работы с различными средами: сыпучими, твердыми, газообразными, жидкими. Отличаются универсальностью. |
| Электронные термопары | Принцип работы таков: в процессе нагревания генерируется ток, благодаря чему происходит процесс измерения температуры. Замеряется термоэлектродвижущая сила. Диапазон показателей – от 0 до 1800 градусов тепла. |
| Термометры сопротивления | Проводят замеры электрического сопротивления, которое колеблется в зависимости от температурных показателей. Минимальный для определения коэффициент – 200 градусов мороза. Максимальный показатель – 650 градусов тепла. Внутри устройств размещаются точные электронные блоки и чувствительные термодатчики. |
| Манометрические | Приспособления учитывают зависимость между давлением газа и температурой. |
| Пирометры бесконтактные | Работа основана на инфракрасных датчиках, определяющих коэффициент излучения. Выпускаются радиационными и яркостными. Применяются для измерения степени нагрева металла. Часто можно встретить при проведении испытаний и наладки котлов. |
Все выпускаемые приспособления разнятся материалами изготовления, в связи с чем их делят на такие категории:
- Газовые. Колба наполнена инертным газом. Можно использовать при работе с раскаленными жидкими средами.
- Логгер температуры, влажности, СО2, атмосферного давления – U-4440. Изготавливаются в виде корпуса, заполненного жидкостью. Емкость прикладывается к шкале. При нагреве жидкость начинает расширяться, и температурный столбик поднимается вверх. Погрешность измерения – 0,1 градус.
- Механические. Функционирует по принципу деформации металлической спирали. Укомплектованы стрелками. Монтируются в автомобили, спецтехнику, автоматизированные линии. Не боятся механических повреждений.
- Термоэлектрические. Приборы отличаются точностью. Погрешность составляет 0,01 градус. Применяются для высокоточных замеров. Приобретаются производственными предприятиями.
- Электрические. Измеряют уровень сопротивления проводника (платина, медь и так далее) при разных коэффициентах. Используются в лабораториях.
- Инфракрасные. Притрагиваться к объекту измерений не надо. Инфракрасный луч направляется на поверхность. Современное бесконтактное устройство пользуется огромной популярностью. Приобретается для домашнего использования и в коммерческой деятельности.
- Волоконно-оптические. В основе лежит использование оптоволокна. Диапазон измерений – до 400 градусов тепла. Погрешность незначительная.
Как правильно снимать показания: технические моменты

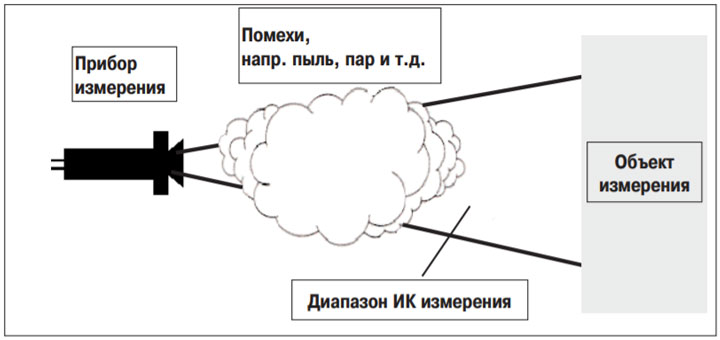

Избегайте воздействия факторов внешней среды
Важно настроить пирометр на правильное значение эмиссиона. Как правило, для измерения температуры человеческого тела эмиссионный коэффициент составляет около 0,98
Это необходимо, чтобы избежать чрезмерного влияния факторов внешней среды (например, сквозняков, солнечных лучей или пота на коже).
Правильно выбирайте точку измерения
Для более точных результатов следует измерять температуру в самой теплой точке на теле человека. Это может быть температура внутри уха, лба, рта или прямой кишки (в зависимости от цели измерения). Однако, при измерении внутри уха или прямой кишки необходимо соблюдать гигиенические меры и использовать защитный колпачок для датчика измерительного прибора.
Учитывайте возраст человека
При измерении температуры тела человека следует учитывать его возраст и физиологические особенности. Так, у детей до года температуру лучше измерять в прямой кишке для получения более точных показаний.
Некоторые технические моменты
При измерении температуры следует точно удерживать датчик на нужной точке в течение нескольких секунд до того, как появится пиковое значение.
При измерении температуры в ухе необходимо правильно установить датчик, чтобы он не соприкасался с ушной раковиной.
Важно регулярно проверять и калибровать прибор, чтобы измерения оставались точными.
Что такое пирометр?
Современное техническое устройство для определения температуры любого объекта на основе датчика инфракрасного излучения называется пирометром. Его также называют датчиком температуры, регистратором температурных данных, цифровым термометром или инфракрасной пушкой. Принцип заключается в определении значения температуры поверхности объекта по тепловому электромагнитному излучению его поверхности. Пирометр обнаруживает невидимое инфракрасное излучение, преобразует его в градусы и отображает результат. Этот бесконтактный, быстрый метод проверки необходимых объектов помогает техническому специалисту избежать возможных травм.
Применение пиранометров широко распространено в отраслях промышленности, где установлено большое количество нагревательных приборов. В строительстве и отопительной промышленности они используются для расчета теплопотерь конструкций, также пирометр может применяться для обнаружения повреждений теплоизоляции.
В промышленности эти устройства позволяют дистанционно анализировать температуру во всех видах процессов. Это необходимо, например, в машиностроении, металлургии и других отраслях промышленности.

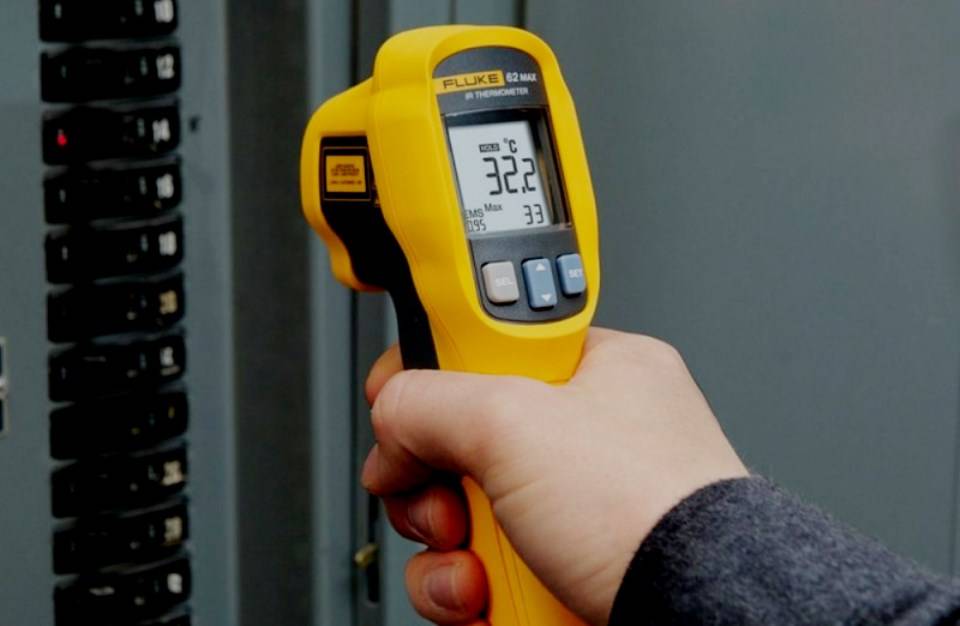

Например, электрики проверяют нагрев кабельных соединений или автомеханики проверяют нагрев компонентов двигателя. Ученые используют пирометры при проведении исследований или экспериментов для проверки температуры веществ и тел.
В повседневной жизни люди используют такие приборы для определения температуры тела, воды, пищи и т.д.
Как пользоваться инфракрасным термометром для измерения температуры?
Все инфракрасные термометры имеют схожее устройство, которое подразумевает практически одинаковые действия по использованию этого прибора.
Измерение температуры производится очень просто буквально за 1-3 секунды, ниже все описано по шагам.
Также нужно убрать со лба волосы, чтобы они не препятствовали сканированию и протереть пот, если таковой имеется.
Если ИК-термометр определил подозрительно низкую или высокую температуру – рекомендуется произвести подряд три повторных измерения на одном и том же участке тела, и выбрать наивысшее значение.
При соблюдении этих рекомендаций, результаты измерений будут более точными.
При обращении к врачу следует его проинформировать, что температуру измеряли инфракрасным термометром.
Как переключить инфракрасный термометр с градусов Цельсия на градусы Фаренгейта?
Все инфракрасные термометры производят заграницей, поставляют их в разные страны.
В одних государствах температуру принято измерять в градусах по Фаренгейту, в других по Цельсию.
Чтобы инфракрасные термометры можно было использовать в разных странах, их производят с дополнительной функцией, которая заключается в возможности измерять температуру по Цельсию или по Фаренгейту.
Для этого в устройстве ИК-термометров может быть специальный переключатель, расположенный на корпусе прибора, кнопка или переключение производится в меню дисплея, через управление определенными кнопками, например: set или setting, что означает настройки (параметры) или выбор настроек.
Подробности читайте в инструкции к конкретной модели инфракрасного термометра.
Как производится замер температуры инфракрасным термометром?
Процедура измерения температуры заключается в том, чтобы поднести прибор к нужному объекту на рекомендуемое расстояние, примерно 3-8 см и нажать на кнопку «Пуск» или курок.
Этим действием мы запускается механизм сканирования, и через 1-3 секунды результат измерений отобразится на дисплее.
Подобные действия могут исказить результаты измерений или привести к загрязнению оптической системы и даже к поломке ИК-термометра.
Как измерить температуру тела человека инфракрасным термометром?
Для измерения температуры человека первую очередь переводим переключатель в позицию «Тело» (Body), если такого переключателя на вашей модели ИК-термометра нет, то пропускаем этот шаг.
Вторым шагом определяемся, с какого участка тела будем производить замер.
Измерение температуры человека, в зависимости от модели прибора, рекомендуется производить только одним или одним из нескольких способов:
- лобный (на лбу);
- ушной (в ухе);
- оральный (во рту);
- ректальный (в анальном отверстии);
- аксилярный (подмышечное измерение).
Если температура помещения сильно выше или ниже нормальной комнатной температуры (20 – 23 градуса Цельсия), замерять температуру человека рекомендуется за мочкой уха или через ушной канал.
Подробности смотрите в инструкции конкретной модели инфракрасного термометра.
На третьем шаге подносим прибор на рабочее расстояние к измеряемому участку тела, производим своего рода нацеливание, и жмем кнопку «Пуск»/курок.
Через пару мгновений смотрим результат на ЖК-экране.
Надо иметь в виду, что температура на лбу, может отличаться от температуры в ушном канале, на ногах или руках.
При высокой температуре рекомендуется обращаться к врачу.
Как измерить температуру объекта инфракрасным термометром?
Объектом может быть любое твердое или жидкое вещество: съедобные/несъедобные предметы и жидкости.
Первым делом, производим все те же самые действия, что и при измерении температуры тела человека, но здесь мы переводим переключатель в позицию «Объект»(Object).
Вторым шагом подносим устройство к объекту на рабочее расстояние, и жмем кнопку «Пуск»/курок.
После этих действий результат появится на ЖК-дисплее, и мы будем знать температуру объекта.
После использования инфракрасный термометр нужно убрать на место хранения.
Как измерить температуру тела настенным ИК-термометром?
Приборы установленные в местах общего пользования на специальной стойке, штативе или закрепленные на стене работают в автономном режиме.
Для того, чтобы произвести замер температуры тела человека, достаточно подойти к настенному инфракрасному термометру на требуемое расстояние и сканер устройства автоматически определит температуру и выведет результаты на своем дисплее.
Подробнее о настенных бесконтактных термометрах читайте здесь
Особенности конструкций пирометров
Мобильные (переносные) пирометры-термометры позволяют производить удалённо измерения во многих местах электрооборудования:
- на вводах и контактах трансформаторов, выключателей и разъединителей, работающих под напряжением;
- в высоковольтных подстанциях и распределительных щитах, сборках систем шин;
- на соединениях проводов воздушных ЛЭП и других силовых установок и цепей.
Но в некоторых случаях на электрооборудовании можно контролировать нагрев без использования дорогостоящих пирометров, а установить стационарно измерители более простой конструкции. Например, измерение нагрева обмотки возбуждения на вращающемся роторе генератора – датчик температуры — термометр устанавливают в ближней зоне контроля, где он и принимает тепловое излучение. Сигнал, преобразованный внутренней платой, поступает на прибор отображения показателей в виде стрелки и шкалы значений. Такие схемы просты и надёжны.
По назначению пирометры и тепловизоры делятся на две категории:
- высокотемпературные измерители – для контроля сильно нагретых элементов электрооборудования;
- низкотемпературные измерители – они могут измерять температуру элементов даже работающего на морозе электрооборудования.
Современные пирометры последних моделей оборудованы системами связи и подключаются для передачи информации к расположенным в офисе компьютерам.
Расположение и настройка пирометра
Для достижения точных измерений с помощью пирометра необходимо правильное расположение и настройка прибора. Вот несколько важных моментов, которые стоит учесть:
Выбор места размещения: Пирометр должен быть установлен в месте, где нет прямого и непосредственного воздействия атмосферных условий, таких как сильное освещение, ветер или дождь. Идеальное место — защищенный от всех внешних воздействий участок на объекте измерения.
Расстояние до объекта: Правильное расстояние между пирометром и измеряемым объектом имеет решающее значение для точности измерений. Следует соблюдать рекомендации производителя по этому вопросу.
Угол обзора: Также стоит учесть угол обзора пирометра. Объект измерения должен быть полностью в области видимости пирометра, чтобы измерения были точными.
Окружающее тепло: Пирометр склонен реагировать на окружающую среду
Поэтому пирометр следует устанавливать в месте, где воздух не нагревается слишком сильно и не допускается прямое попадание пыли и грязи на прибор.
Светодиодная индикация: Важно знать, как светодиодная индикация пирометра указывает на точность измерений. Каждый производитель определяет правила интерпретации индикации на своих приборах, поэтому следует ознакомиться с инструкциями перед использованием.
Калибровка и настройка: Процедура калибровки и настройки пирометра должна быть выполнена в соответствии с рекомендациями производителя
Важно регулярно проверять и калибровать прибор, чтобы обеспечить его точность и надежность.
Соблюдение всех указанных рекомендаций по расположению и настройке пирометра поможет получить более точные и надежные результаты измерений температуры.
Общие сведения о приборе
Пирометр — это очень простой и удобный в работе прибор. Для того чтобы измерить температуру выбранного объекта, достаточно просто направить на него устройство. Оно мгновенно определяет степень нагрева и выдаёт показания.
Преимущества и недостатки
Прибор пирометр, как и большинство изобретённых устройств, имеют свои достоинства и недостатки. Они обуславливаются особенностями устройства и условиями применения.
К преимуществам можно отнести следующие:
- Простота конструкции и малые габариты. Пирометры используются довольно часто, поэтому малые размеры позволяют носить их даже в самом небольшом кармане или специальной сумке.
- Низкая стоимость. Использование минимального количества деталей в конструкции позволяет производителям выпускать приборы в большом объёме и продавать их по низкой цене.
- Высокая надёжность. Аппарат отличается хорошей работоспособностью, что незаменимо при использовании его в экстремальных условиях.
- Широкий диапазон измерения. Большинство современных пирометров позволяют определять температуру объекта в пределах от 10 до 800 градусов. В выпущенных под конкретные задачи устройствах этот показатель может достигать и более высоких значений.
Среди недостатков можно выделить такие:
- Зависимость прибора от излучательной способности объекта. При измерении температуры у одинаково нагретого блестящего и тёмного предмета будут получаться разные показатели.
- Пирометр может выдавать неправильные показания из-за структуры поверхности объекта исследования, его физического состояния и наличия защитных покрытий.
- Откорректировать показатели и установить погрешность можно только на самых новых приборах. Старые аппараты такой функцией не обладают.
- На точность измерений влияет расстояние. Чем оно больше, тем выше вероятность выдачи неправильных показателей.
Сферы применения
Пирометры широко используются на производстве, где установлено много нагревательных приборов. С их помощью проверяется температура теплотрасс, бойлеров, паропроводов и обрабатываемых деталей. Электрики этим прибором проверяют степень нагрева кабелей, трансформаторов и мест соединения проводов, а металлурги — печей, станков, прессов.
Не обошли вниманием пирометр и автомастера. Им они проверяют нагрев электродвигателя и прочих деталей машины. В пищевой промышленности такие устройства используют для получения точных сведений о температуре хранения тех или иных продуктов питания
В пищевой промышленности такие устройства используют для получения точных сведений о температуре хранения тех или иных продуктов питания.
Бесконтактные пирометры иногда используют для особых случаев. Среди них стоит отметить следующие:
Необходимость провести быстрое измерение (при пожарах и прочих непредвиденных ситуациях). Исследование предметов или деталей, обладающих низкой теплоёмкостью. Следить за степенью нагрева объектов, к которым запрещено прикасаться руками или какими-либо устройствами. Измерение температуры тонкого поверхностного слоя изделия или очень маленькой его детали
Контроль за степенью нагрева заготовки при изготовлении деталей особой важности. Исследование объектов, которые работают от электрической энергии
Необходимость определения температуры быстро движущегося объекта. Проверка степени нагрева труднодоступных узлов или отдельных его деталей.
Где применяется пирометр
Однако область его применения только этими отраслями не ограничивается. С его помощью замеряют температуру движущихся частей механизмов. Например, чтобы выяснить греется подшипник на двигателе или нет.
Выявляют перепады температур на смежных поверхностях – цилиндры компрессора в холодильных установках, или отдельные детали внутри автомобиля.
Допустим у вас греется двигатель по неизвестной причине и вам нужно выяснить почему. Для этого пирометром сначала замеряете температуру на выходном патрубке термостата и сравниваете ее с температурой радиатора.
Если разница очень большая, тогда скорее всего виноват термостат.
Еще один из вариантов применения – измерение температуры раскаленного металла для его правильной обработки.
Если это делать классическими термометрами, то вы потеряете драгоценное время на нагрев самой термопары. А беспроводным термокрасным пирометром, все это занимает буквально мгновение.
Вот сводная графическая миниатюра и расшифровка возможностей и областей применения пирометров:
