Основные характеристики и параметры светодиода 2835 SMD

Правила подключения

Используется классическая связка токоограничитель-светодиод. По такой схеме подключаются абсолютно все монокристальные конструкции. Разница лишь в номинальных характеристиках токоограничивающего элемента (подробнее про расчет резистора для светодиода).

Исключение представляет светодиоды с тремя кристаллами на светодиодной матрице.

Трехкристальная SMD матрица, например, в серии 5050, имеет три анода и три катода. Подключается она как три самостоятельных элемента. Для RGB модели 5050 характеристики в datasheet прописаны для каждого диода, так как у них различные параметры энергопотребления.

Светодиоды 5050 — схема включения

Такие требования к подключению вызваны тем, что даже у абсолютно одинаковых кристаллов будут различия в токе питания и подключение без токоограничителя попросту выведет один из них из строя.

ЗАПОМНИТЕ!

  1. Не рекомендуется подключать любые модели светодиодов к источнику питания без резистора. При использовании одного резистора допустимо только последовательное подключение одного типа светодиодов.
  2. В случае использования трехкристальный диодов, каждый канал подключается через отдельный резистор и соединяется с таким же диодом в следующем модуле.
  3. Не подключайте светодиоды с разными нагрузочными характеристиками. Простыми словами не подключайте вместе 3528 и 5050.
  4. Категорически противопоказано использовать резисторы с сопротивлением меньше номинального. Это увеличит нагрузочный ток светодиода и сократит срок его службы.

В настоящее время светодиоды уверенно вошли в жизнь современного человека. С их помощью выполняется искусственное освещение помещений и элементов строительных конструкций, подсветка архитектурных форм и различных сооружений. С появлением светодиодов серии smd 5630, отличающихся более мощной светоотдачей и мощностью, возможностей использования стало еще больше.

Применение

Данные светодиоды применяются повсеместно:

  1. освещение частных участков и квартир;
  2. подсветка рекламных бордов;
  3. применяются для тюнинга машины.

Очень часто модель используют для поверхностного монтажа. Уже много лет она по сей день массово используется.

Особенности можно отметить следующие:

  1. минимальная деградация светового потока;
  2. термостойкий корпус, выдерживающий до 250 градусов;
  3. маленькие размеры;
  4. малое сопротивление кристалла.

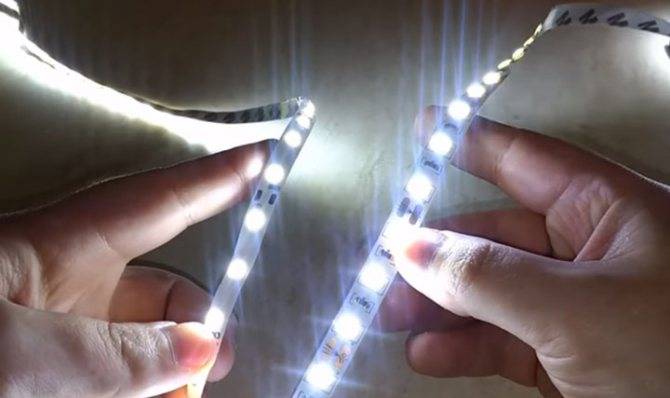

Есть множество цветовых оттенков светодиодной ленты, но наиболее яркий световой поток у белого цвета, а наименьший поток – у нейтрального белого. При постоянном использовании ленты возникает перегрев изделия. Во избежание поломки следует прикреплять ленту к профилю алюминия.

SMD 2835 – это отличный осветительный прибор с прекрасными характеристиками и качеством от производителя. Также она заняла уверенную позицию на рынке сбыта и продолжает оставаться конкурентноспособной.

Расшифровка названия


В названии лент SMD 5630 и 5730 указаны размеры корпусов светодиодов, а не их технические данные, как некоторые думают.

SMD расшифровывается как — «surface mounted device». Что в переводе на русский означает — вещь, прибор, элемент смонтированная на поверхность, то есть подложку ленты.

Четыре цифры после сокращения — это размеры (длина и ширина) корпуса светодиода закрепляемого на подложке.

Причем в этот корпус производитель может смонтировать любой кристалл светодиода, от самого мощного, до самого слабого. Отсюда и разные характеристики, казалось бы одинаковых по названию моделей.

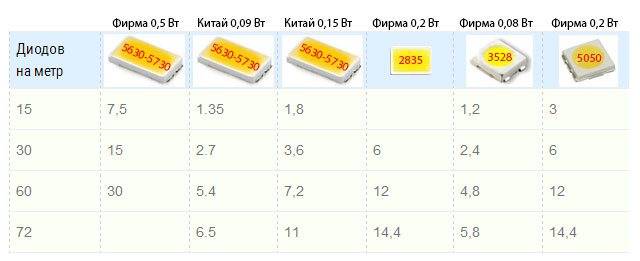

Характеристики светодиодов 5730 и 2835 в сравнении

Исторически светодиоды типоразмера 5730 появились на рынке значительно раньше 2835. Поэтому изначально именно они довольно широко применялись в производстве энергосберегающих ламп. Сейчас светодиоды 2835 вытесняют формат 5730. Возьмем для сравнения приборы от довольно известного в нашей стране и хорошо зарекомендовавшего себя китайского производителя Honglitronic. Сравнивая приборы различных форм-факторов одинаковой мощности и диапазона свечения, приходим к выводу, что технические характеристики (как эксплуатационные, так и предельно допустимые) практически идентичны.

Разница заключается только в конструктивных особенностях: корпус 5730 значительно превышает 2835 как по площади, так и по толщине.

А это, в свою очередь, обеспечивает первому более высокие показатели по прочности и устойчивости к вибрациям. К тому же у «старшего брата» поверх светоизлучающего элемента приклеена защитная линза, значительно увеличивающая влагостойкость. Поэтому именно 5730 часто применяют при изготовлении автомобильных ходовых огней, указателей поворота или стоп-сигналов.

Как прозвонить светодиодную лампу?

Любой электрик много раз «звонил» лампу накаливания, но как проверить ЛЕД-лампу тестером?

Для этого нужно снять рассеиватель, обычно он приклеен. Чтобы отделить его от корпуса вам нужен медиатор, или пластиковая карта, её нужно засунуть между корпусом и рассеивателем.

Если не удаётся этого сделать попробуйте немного погреть феном место склейки.

Как теперь проверить светодиодную лампочку мультиметром? Перед вами окажется плата со светодиодами, нужно прикоснуться щупами тестера к их выводам. Такие SMD в режиме проверки диодов загораются тусклым светом (но не всегда). Еще один способ проверки исправности — прозвонка от батареи типа «крона».

Крона выдает напряжение 9-12В, потому проверяйте диоды кратковременными скользящими прикосновениями к их полюсам. Если LED не загорается при правильно подобранной полярности — требуется его замена.

Виды и типы SMD

Условно почти все светодиоды делят на две глобальные категории:

  • предназначенные для освещения;
  • предназначенные для индикации состояния электронных устройств.

Для первой категории SMD-элементы практически полностью вытеснили выводные, во второй – оставили им узкую нишу. Поэтому для излучающих элементов поверхностного монтажа можно применить ту же классификацию.

Линия раздела проходит по техническим характеристикам:

  • для осветительных элементов важен световой поток и требуется цвет, близкий к естественному;
  • индикаторным элементам важны не столько цвет и яркость, сколько контрастность к окружающему фону.

Поэтому для индикации можно использовать LED со свечением p-n перехода, а для освещения – только с люминофорным покрытием. Хотя это тоже достаточно условно – никто не запрещает для индикации применять приборы с люминофором и белым свечением.

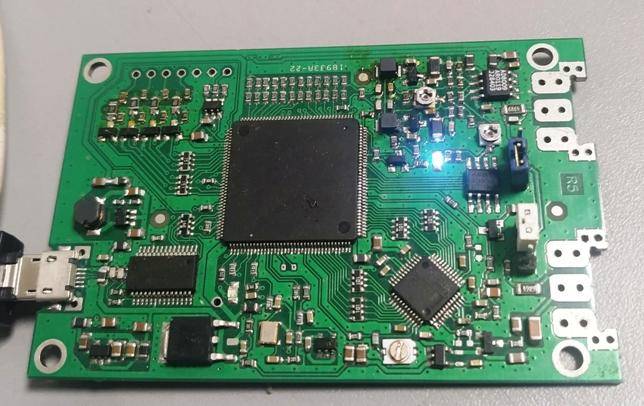

Светодиод белого свечения, индицирующий подачу питания на плату.

Все это относится к LED оптического, видимого диапазона. Как отдельный тип светодиодов SMD надо упомянуть приборы со спектром излучения, лежащим за пределами восприятия человеческого глаза. К таким относятся ультрафиолетовые и инфракрасные излучатели. Первые применяются для создания компактных источников УФ-излучения. Их используют для детекторов валют, для поиска биологических следов и т.д. Вторые применяются в системах передачи сигналов – в пультах дистанционного управления бытовой аппаратурой, в системах охранной сигнализации и т.п. Эти светодиоды также выпускаются в формате SMD.

Также надо упомянуть LED-матрицы для систем освещения, произведенные по самой прогрессивной на сегодняшний день технологии COB. Вопреки бытующему мнению, этот принцип производства вовсе не противоречит формату SMD. И COB-светодиоды производятся, в том числе, в виде Surface Mounted Device.

Светодиод SMD 5630: особенности и характеристики

Светодиод SMD 5630 – представляет класс высокоэффективных светодиодов средней мощности, предназначенных для поверхностного монтажа.

SMD 5630 производства Philips, Epistar, Samsung отличаются высоким коэффициентом цветопередачи, что позволяет конструировать на их основе светильники для качественного освещения внутри помещений.

В качестве примера рассмотрим светодиод LUXEON 5630 Mid-Power, выпускаемый компанией Philips lumileds.

Конструктивные особенности

SMD 5630 выполнен в корпусе размером 5,6х3,0х0,9 мм. Электрический контакт осуществляется через 4 вывода, как показано на рисунке. Они имеют следующее назначение:

  • 1 – катод;
  • 2 – катод;
  • 3 – анод;
  • 4 – не задействован.

По центру нижней части корпуса SMD 5630 предусмотрена контактная площадка размером 1,62х1,28 мм, предназначенная для эффективного отвода тепла от излучающего кристалла.

Во время монтажа она обязательно должна быть припаяна к печатной плате. При этом контакт теплоотвода электрически должен быть изолирован от анода и катода.

Для визуального определения анода и катода со стороны выводов катода на люминофоре имеется срез.

Технические характеристики

Белые светодиоды SMD 5630 на номинальном токе 100 мА излучают световой поток от 32 лм (2700К) до 36 лм (6500К). При этом падение напряжения на p-n-переходе может варьироваться от 2,9 до 3,4 В.

Для своих светодиодов Philips lumileds гарантирует коэффициент цветопередачи CRI не ниже 80 ед. и угол рассеивания света 2ϴ1/2 равный 120°.

Для пайки рекомендуется использовать низкотемпературные оловянные сплавы, придерживаясь международного стандарта JEDEC J-020B. Пайку светодиодов следует производить при температуре не выше 260°C на протяжении не более 10 сек.

Зависимость прямого напряжения от протекающего тока показана на вольт-амперной характеристике (t=25°C). Из приведенного графика следует, что падение напряжения на номинальном токе для большинства белых светодиодов SMD 5630 составляет 3,1 В. Яркость светодиода напрямую зависит от соблюдения его температурного режима работы. Как видно из графика повышение температуры в точках припоя до 85°C вызывает снижение светового потока примерно на 15%

В связи с этим очень важно избегать перегрева кристалла. Например, светодиодную ленту на SMD 5630 нужно обязательно клеить на алюминиевый профиль. На следующем графике показана зависимость светового потока от величины прямого тока

Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C

На следующем графике показана зависимость светового потока от величины прямого тока. Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C.

Область применения

Так же как и SMD 5730, светодиоды SMD 5630 устойчивы к вибрации и резким перепадам температуры (-40/+65°C), что в значительной мере расширяет их сферу применения.

Благодаря высоким эксплуатационным показателям, данный тип светодиодов устанавливают в светильники уличного, промышленного и аварийного освещения. В розничной торговой сети можно свободно купить светодиодные ленты и модули на 12 В, а также линейки на 220 В, собранные на базе SMD 5630.

Опираясь на технические данные, радиолюбителям будет несложно произвести расчёты и своими руками сделать подсветку на светодиодах SMD 5630.

К сожалению, найти в продаже фирменные светодиоды форм-фактора 5630 непросто. Вместо них на рынке превалируют китайские аналоги с сильно заниженными техническими характеристиками.

Такое несоответствие параметров объясняется установкой в корпус 5,6х3,0 мм кристалла значительно меньших размеров, который не может длительно пропускать ток в 150 мА.

Поэтому производители светодиодных ламп и лент, собранных на поддельных SMD 5630, подбирают рабочий ток на своё усмотрение, в результате чего снижается срок службы изделия.

Общее устройство и принцип работы SMD светодиодов

Этот вид светодиодов – плата, на поверхности которой закреплен кристалл, выращенный при помощи технологии металлоорганической эпитаксии. Самый важный этап производства – создание контактов и их покрытие пленками из металла.

Каждый диод монтируется в корпус, оснащается выводами, покрывается составом, отводящим или излучающим свет. Белые светодиоды покрываются люминофором. На кристалл устанавливается купол, фокусирующий свет. Тепло отводится через подложку, если диод мощный, устанавливается радиатор. Электрический ток превращается в свет в p-n- переходе (так же, как в любом другом диоде).

Основное преимущество СМД конструкции – максимальное приближение кристалла к подложке, отводящей тепло. На одну плату монтируется один или несколько светодиодов. Если в одном осветительном приборе их большое количество, свет достаточно мощный без установки дополнительных оптических систем. Достаточно обыкновенного стекла, потери из-за которого не превышают 8%.

Корпуса SMD отличаются по форме и размерам, они напрямую соединяются с монтажной платой при помощи контактной площадки.

Характеристики чипа SMD 2835

Чип SMD 2835 с размерами 2,8×3,5 мм, который является основным элементом светодиодных лент, представляет собой мощные полупроводниковые источники света, для которых характерно прямое напряжение в диапазоне от 2,8В до 7,2В, а также с силой прямого тока до 30мА.
Обратите внимание! Сила создаваемого светового потока зависит от номинала и может варьироваться в пределе от 20лм до 63лм

Чип SMD 2835

Для изготовления такого чипа используются следующие вещества:

  • галлий (Ga);
  • индий (In);
  • нитроген (N);
  • различные легирующие добавки.

Использование разнообразных технологий производства дают возможность получать различные оттенки белого:

  • чистый белый;
  • теплый белый;
  • дневной белый.

Кроме этого в чипе имеется корпус, который изготавливаются из специального термоустойчивого пластика

Внутри него находится линза, изготовленная из эпоксидной прозрачной смолы.
Обратите внимание! Отличительной особенностью чипа является большая контактная площадка, которая обеспечивает дополнительный теплоотвод.
Монтаж чипа на поверхность основы led ведется по SMD-технологии. Она предполагает использование групповой пайки и термовоздушной паяльной станции

Сама пайка происходит в атмосфере азота, в ходе ее проведения важно соблюдать временно-температурные условия.
При подключении СМД необходимо обязательно соблюдать полярность. Подключение возможно только через специально подобранный преобразователь (блок питания)

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

  • +12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
  • +12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
  • +12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

  1. IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
  2. IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
  3. IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
  4. IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
  5. IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
  6. IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

  • Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
  • Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.

Как правильно резать диодную ленту с гидроизоляцией

Чтобы укоротить светодиодную плату с гидроизоляцией, силикон необходимо зачистить при помощи ножа. Делать это необходимо аккуратно, чтобы не повредить диоды и другие элементы схемы.

Покрытую силиконом

Полосы, покрытые силиконом, могут не иметь меток на лицевой поверхности. Схема установки светодиодных чипов и дорожек располагается на обратной стороне.

Силикон может быть нанесен на одну или обе стороны платы. Так как конструкция светодиодной полосы такая же, как у стандартной, после снятия силикона блоки можно отрезать ножом (ножницы могут повредить контактные площадки).

Последовательность действий:

  • наметить место реза;
  • убрать силикон;
  • отрезать нужное количество блоков;
  • подготовить концы для установки коннектора или пайки.

После соединения отрезков необходимо провести изоляцию областей контактных площадок.

 В силиконовой трубке

Изделия со степенью защиты IP68 помещаются в трубку из силикона. Перед тем, как отрезать один или несколько блоков, силикон удаляется. Делается рез ножом (ножницы неравномерно растягивают материал), трубка отслаивается с торцов. Для того, чтобы отрезать полосу, используются острые ножницы, для соединения – коннекторы из силикона в форме кольца.

Особенности светодиодной продукции с СМД 2835

К особенностям led-продукции, оснащенной светодиодами типа СМД 2835, стоит отнести:

  • низкая деградация, которая характерна для светового потока. При эксплуатации ленты в течение 3000 часов данный показатель составит меньше 4%;
  • наличие термостойкого корпуса, способного выдержать температуру до 250 С0;
  • небольшие размеры (2,8 х3,5 х0,8 мм);
  • небольшое тепловое сопротивление подложки/кристаллов;

Основные рабочие характеристики ленты СМД 2835 приведены в следующих таблицах:

Технические и опто-электронные характеристики для светодиодов SMD 2835

Также ленты SMD 2835 различаются по цветовым характеристикам:

  • нейтральный белый. Здесь цветовая температура находится в диапазоне 4300 — 4800K (CRI 80);
  • теплый белый. Находится в диапазоне 3000 — 4000 K (CRI 80);
  • холодный белый. Его диапазон составляет 6000 — 7500 K (CRI 75);
  • чистый белый. Находится в диапазоне 5000 — 5800 K (CRI 75).

Цветовая температура светодиодов SMD 2835

Заметьте, что используя led, оснащенные SMD 2835 светодиодами, при высокой яркости излучаемого светового потока, а также при высокой кучности диодов (выше 120 штук), возможно перегревание изделия. Для того чтобы срок эксплуатации таких изделий даже с небольшой плотностью размещения диодов (30 и 60 штук) значительно увеличить, необходимо проводить ее монтаж на алюминиевый профиль. Это правило касается любой продукции с напряжением в 12 или 24V.

Communities › Светодиодный Тюнинг › Forum › Какие пределы тока для 1Вт светодиодов?

Подбираю задающее ток сопротивление для стабилизатора ДХО на PT4115. Номинал тока для 1Вт равен 350мА. Уменя получается либо много либо мало: в одном случае 270-290мА. В другом 370-390мА. Насколько плохо будет чувствовать диоды с такими токами? Меньшее значение оставить конечно можно, но налицо падение яркости, что для ДХО неприемлемо.

максимальный ток для 1Вт светодиода 350мА. Для работы ему 270-290 как раз будет.

выше трехсот очень не желательно. 270-290 в самый раз

По уму и ТУ 350ма х 0.75 =262ма Можно и 270 поставить и тогда ваши светодиоды будут жить долго

если охлаждение нормальное, можно и поближе к номиналу. у меня одноваттники на плате уже год в режиме нон-стоп работают.(светильник в коридоре без окон, не выключается никогда) температура около 45-50 градусов. недавно сравнивал с новым модулем-деградации не увидел.

Ну, тут как говорила монашка натягивая на свечку презерватив — береженого Бог бережет. Может я слишком закоснел с этими ГОСТами и ТУ, но всегда придерживаюсь их рекомендаций

согласен. по крайней мере душа будет спокойна. =) в моем случае, ремонт светильника при выходе из строя займёт минуты три: диоды от подложки отпаять и мазнув термопасты новые накинуть.

Согласен — у себя, то и хрен с ним, а вот клиент может расстроиться и настучать изготовителю по стоматологии

Ну, тут у каждого когда то наступают времена когда все проблемы наваливаются разом и кучей. К осени думаю разгребусь и начну писать мемуары, т.е. БЖ По правде говоря ручонки уже чесаться начинают

Только предупреждаю сразу — ничего хорошего там не будет, одна фигня

у кого то жемчуг мелкий, а у кого то суп жидкий =) все нормально, у меня тоже в блоге фигня всякая, а кому то нравится =)

Эт я выпендриваться начинаю

Друзья, всем спасибо за ответы. Собственно делаю замену родному драйверу для www.aliexpress.com/item/F…ing-Light/1707336851.html Судя по всему в них три тройки. родной стаб был как раз на 350мА. Получается что каждая тройка питалась 350/3=116мА (или я не прав)). Просто если делать по вашим рекомендациям, то получается что при правильном питании в 270мА ДРЛ с каждой стороны светить начинает отдельными диодами. При 350-390 — она светит цельным элементом. Уже в принципе подсчитал номиналы сопротивлений чтобы сделать искомые 350мА, но терзает мысль, что там и так (при условии трех троек в каждом ДХО) получается маааленький ток в каждом диоде.

знать бы какие там светодиоды… если действительно три тройки соединены параллельно, то можно и повыше ток. в этом случае, ток проходящий по цепи будет делиться на три-но суть в том, что светодиоды по своим параметрам не идеальны и через какую то тройку может потечь ток чуть больше или чуть меньше…

Ну вот и получается, что заводские 350 в самый раз. При этом токе, ДХО горят ровненько. Ладно, завтра поеду наберу резисторов, сделаю 350мА, чтобы не думалось

Особенности светодиодной продукции с СМД 2835

К особенностям led-продукции, оснащенной светодиодами типа СМД 2835, стоит отнести:

  • низкая деградация, которая характерна для светового потока. При эксплуатации ленты в течение 3000 часов данный показатель составит меньше 4%;
  • наличие термостойкого корпуса, способного выдержать температуру до 250 С0;
  • небольшие размеры (2,8 х3,5 х0,8 мм);
  • небольшое тепловое сопротивление подложки/кристаллов;

Основные рабочие характеристики ленты СМД 2835 приведены в следующих таблицах:

Технические и опто-электронные характеристики для светодиодов SMD 2835

Также ленты SMD 2835 различаются по цветовым характеристикам:

  • нейтральный белый. Здесь цветовая температура находится в диапазоне 4300 — 4800K (CRI 80);
  • теплый белый. Находится в диапазоне 3000 — 4000 K (CRI 80);
  • холодный белый. Его диапазон составляет 6000 — 7500 K (CRI 75);
  • чистый белый. Находится в диапазоне 5000 — 5800 K (CRI 75).

Цветовая температура светодиодов SMD 2835

Заметьте, что используя led, оснащенные SMD 2835 светодиодами, при высокой яркости излучаемого светового потока, а также при высокой кучности диодов (выше 120 штук), возможно перегревание изделия. Для того чтобы срок эксплуатации таких изделий даже с небольшой плотностью размещения диодов (30 и 60 штук) значительно увеличить, необходимо проводить ее монтаж на алюминиевый профиль. Это правило касается любой продукции с напряжением в 12 или 24V.

Технические характеристики SMD 3528 (datasheet)

SMD 3528 – однокристальная матрица с малым потреблением тока и относительно небольшой яркостью. Но именно благодаря этому можно конструировать любую подсветку не заботясь о дополнительном теплоотводе. Эта сборка применяется в лентах ночного освещения, в системах подсветки рекламных лайтбоксов, светящихся указателей.

В варианте (RGB) в матрице используется три кристалла.

Тип свветодиодаЦвет свеченияРазмер, ммСветовой поток, ЛмУгол, град.Ток, мАНапряжение, В
LED-WW-SMD3528Белый теплый3,5 x 2,84,5-5,0120-140202,8-3,2
LED-CW-SMD3528Белый
LED-B-SMD3528Синий0,6-0,85
LED-G-SMD3528Зеленый2,8-3,5
LED-Y-SMD3528Желтый1,2-1,61,8-2,0
LED-R-SMD3528Красный
LED-RGB-SMD3528RGB0,6120-140202,0-2,8
1,6203,2-4,0
0,320

Характеристики

Основные характеристики SMD 2835 изображены на фото ниже в виде таблицы. Из нее видно, что индекс 2835 означает габариты 2,8 мм., на 3,5 мм.

Мощность в сравнении с «конкурентами » существенно выше, что также видно из таблицы характеристик.

Угол излучения у LED SMD 2835 хороший – 120 градусов, он обеспечивает хорошее рассеивание света, т.к. в крайней зоне уровень яркости достигает 50% и более.

Выпускаемые светодиоды SMD 2835 имеют разную мощность: 0,2, 0,5, 1 Вт. Стоит отметить, что чем выше мощность, тем больше он излучает тепла. Без охлаждения это приведёт к перегреву кристалла LED и его быстрой деградации (уменьшению яркости свечения) или полному выходу из строя.

Также имеет место быть и тот фактор, что номинальный ток – это рабочий ток при температурах порядка 30оС, при росте температуры ток должен снижаться, иначе неизбежен лавинообразный процесс роста тока и температуры, что в конечном итоге приведёт к выходу из строя светоизлучающего диода.

Рекомендуется применять на 1 Вт мощности светодиода, алюминиевый радиатор площадью 20-40 кв. см. При расчетах следует учесть температуру окружающей среды, чем выше температура эксплуатации, тем больше делаем площадь радиатора. Щадящий режим работы – ниже номинального тока, также продлит срок службы светодиода SMD 2835.

Коэффициент цветопередачи у LED SMD 2835 должен составлять не менее 75%. Эта величина отвечает за правильность восприятия цветов, человеком, освещенных предметов, данным светодиодом.

Мощность лент

Чтобы узнать мощность всей ленты обратитесь к ее маркировке. Если она отсутствует, просто подсчитайте количество светодиодов в одном метре.

Как уже говорилось выше, в оригинальных фирменных изделиях мощность одного светодиода должна составлять примерно 0,5Вт.

Однако чаще всего, в наших магазинах попадаются китайские разновидности, которым далеко до таких показателей.

Конечно, они намного дешевле оригинала (в 1,5-2 раза), зато и мощность диода в такой ленте от силы — 0,15Вт. Причем такие показатели еще более-менее приемлемы.

А вот модели с P=0,09Вт лучше обходить стороной. Максимум что они могут выдать — это 360Лм на метровый отрезок.

При такой освещенности, лучшим выбором будет приобрести светодиодную ленту SMD 5050, а не эту подделку. Хотя разница в оригиналах конечно сразу заметна даже на глаз.

Безусловно, общая мощность ленты напрямую зависит от количества светодиодов на одном метре подложки. Вот сравнительная таблица разновидностей светодиодных лент и их технические характеристики (мощность в ваттах):


Данные показатели не единственно верные, которых придерживаются все производители. Однако в большинстве своем, используются именно мощности приведенные в табличке.

Подсчитав мощность подсветки на диодах 5630, 5730 можно смело подбирать блок питания для них. Как его правильно выбрать не наделав ошибок, можно ознакомиться в подробной статье «Как выбрать блок питания для светодиодной ленты».

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
