Подробное описание LED SMD 2835

Как отличить светодиоды типа СМД 2835 от 3528

2835 smd led был разработан и запущен в производство значительно позже серии 3528. Благодаря этому он и обладает лучшими техническими и эксплуатационными параметрами. Например, у 2835 больше размер кристалла. Это существенно повышает и световой поток, и мощность, и светоотдачу. Кроме того, новый диод стоит на более широком теплоотдающем основании, а значит меньше нагревается, не теряет своих первоначальных качеств после продолжительного времени службы.

Сверхъяркие светодиоды, появившиеся относительно недавно, уже успели стать привычными источниками света. Они встраиваются в лампы и ленты, продаются отдельно и собранными в модули. Наиболее популярными на сегодняшний день являются диоды smd 2835. Обладая хорошими характеристиками и относительно небольшой стоимостью, они получили широкое распространение в осветительной технике самого различного назначения. В этой статье мы поговорим об этих полупроводниковых приборах, узнаем, какими они бывают и чем отличаются от светодиодов других типов.

Основы программного управления WS2812B

Уже упоминалось, что для управления микросхемами WS2812B надо сформировать импульсы с определенной длиной, выдерживая высокую точность. В языке Ардуино для формирования коротких импульсов есть команды delayMicroseconds и micros. Проблема в том, что разрешение этих команд составляет 4 микросекунды. То есть, сформировать временные задержки с заданной точностью не получится. Надо переходить к средствам С++ или Ассемблера. А можно организовать управление адресной светодиодной лентой через Arduino с помощью специально созданных для этого библиотек. Начать знакомство можно с программы Blink, заставляющей светоизлучающие элементы мигать.

FastLed

Эта библиотека универсальна. Помимо адресной ленты она поддерживает множество устройств, включая ленты с управлением по интерфейсу SPI. Обладает широкими возможностями.

Сначала библиотеку надо подключить. Это делается до блока setup, а строка выглядит так:

#include <FastLED.h>

Следующим шагом надо создать массив для хранения цветов каждого светоизлучающего диода. Он будет иметь наименование strip и размерность 15 – по числу элементов (этому параметру лучше назначить константу).

CRGB strip

В блоке setup надо указать, с какой лентой будет работать скетч:

void setup() {

FastLED.addLeds< WS2812B, 7, RGB>(strip, 15);

int g;

}

Параметр RGB устанавливает порядок чередования цветов, 15 означает количество светодиодов, 7 – номер вывода, назначенного для управления (последнему параметру тоже лучше назначить константу).

Блок loop начинается с цикла, который последовательно записывает в каждый раздел массива Red (красное свечение):

for (g=0; g< 15;g++)

{strip=CRGB::Red;}

Далее сформированный массив отправляется в светильник:

FastLED.show();

Задержка 1000 миллисекунд (секунда):

delay(1000);

Затем можно таким же способом выключить все элементы, записав в них черный цвет.

for (int g=0; g< 15;g++)

{strip=CRGB::Black;}

FastLED.show();

delay(1000);

Скетч для мигающей ленты на основе FastLed.

После компиляции и загрузки скетча лента будет мигать с периодом в 2 секунды. Если надо управлять каждой цветовой составляющей раздельно, то вместо строки {strip=CRGB::Red;} используется несколько строк:

{

strip.r=100;// устанавливается уровень свечения красного элемента

strip.g=11;// то же для зеленого

strip.b=250;// то же для синего

}

NeoPixel

Эта библиотека работает только с LED-кольцами NeoPixel Ring, но она менее ресурсоемка и содержит только самое необходимое. На языке Ардуино программа выглядит так:

#include <Adafruit_NeoPixel.h>

Как и в предыдущем случае подключается библиотека, и декларируется объект lenta:

Adafruit_NeoPixel lenta=Adafruit_NeoPixel(15, 6);// где 15 – количество элементов, а 6 – назначенный вывод

В блоке setup инициализируется лента:

void setup() {

lenta.begin ()

}

В блоке loop все элементы засвечиваются красным, переменная передается в ленту и создается задержка в 1 секунду:

for (int y=0; у<15;y++)// 15 – количество элементов в светильнике

{lenta.setPixelColor(y, lenta.Color(255,0,0))};

lenta.show();

delay(1000);

Прекращается свечение записью черного цвета:

for (int y=0; y< 15;y++)

{ lenta.setPixelColor(y, lenta.Color(0,0,0))};

lenta.show();

delay(1000);

Скетч для программы Blink на основе NeoPixel.

Видео-урок: Образцы визуальных эффектов с использованием адресных лент.

Научившись мигать светодиодами, можно продолжить занятия и научиться создавать цветовые эффекты, включая популярные «Радуга» и «Северное сияние» с плавными переходами. Адресные светодиоды WS2812B и Ардуино дают для этого практически безграничные возможности.

What are the advantages of 2835?

(1) Better heat dissipation performance.

The heat of the chip is directly exported from the bottom of the bracket, which has a larger heat dissipation area than the SMD3014 and SMD3528.

(2) The light-emitting surface is rectangular and larger.

Compared with 3014 and 3528, the light-emitting area is large, the light-emitting angle is large, and the light is uniform. The light-emitting area is 2.3 times that of 3014 and 2.1 times that of 3528.

(3) With a wide range of applications.

2835 is an upgraded new light source, it overcomes the shortcomings of 3014’s small side beam angle and effectively solves the point light source phenomenon in 3528 lighting applications.

(4) Wide range of current used.

According to the product model and customer’s heat dissipation conditions, it can be used with a variety of currents of 20-50 mA.

(5) Replace 5050.

The use of special specifications can effectively replace the SMD5050.

More Information for you: 3528 VS 5050

SMD2835 SMD5050 products maybe you are interested in

Ultraviolet LED Strip

365nm 360nm UV Led Strip UVC Disinfection LED Module
UVC Strip 265nm ~ 278nm Bendable RGB LED Strip S Shape IR Infrared LED 850nm 940nm

More articles regarding LED differences that you may have interests:

Distinguish Wall Washer and Flood Light

CRI 90 VS CRI 80 VS CRI 70 LED Strip

LED Light Strip: 5050 VS 2835

Difference Between RGB and RGBW LED

365nm VS 395nm Which is better

Differences 850nm and 940nm IR LED

Конструкция и внешний вид

Внешне светодиод выглядит, как керамический прямоугольник размером 2.8 мм х 3.5 мм (отсюда и цифровая маркировка). На одной стороне этого прямоугольника расположен кристалл светодиода, залитый защитным компаундом, с другой – контакты для поверхностного монтажа (отсюда и smd — surface mounted device — прибор, монтируемый на поверхность). Эти контакты служат для питания кристалла и одновременно исполняют роль радиатора, отводящего тепло от полупроводника.

Внешний вид светодиода smd 2835

Для улучшения спектральных характеристик и некоторого изменения цветовой температуры в компаунд добавляется специальный люминофор. Если хорошо присмотреться, то сквозь защитное покрытие можно разглядеть кристалл с токоподводящими проводками.

Сквозь компаунд хорошо виден кристалл светодиода

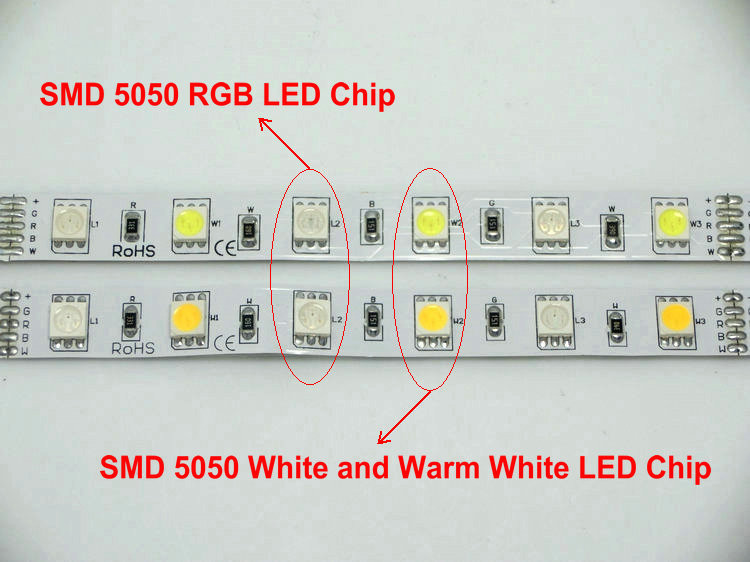

SMD3528 против. SMD5050-какой лучше?

SMD3528 и SMD5050 имеют круглые светоизлучающие поверхности. За исключением размеров, внешне они почти одинаковы. Но есть различия в их светосиле. Давайте проверим их различия, прежде чем решить, какой из них лучше.

Критерии	SMD3528	SMD5050
Размер светодиода	3.5mm * 2.8mm	5.0mm * 5.0mm
Тип чипа	Однокристальный	Трехчиповый
яркость	Опустите	Высший
Опция цвета	Одноцветный	Универсальный цвет
Приложение RGB	Нет	Да
Количество стружки/ножки	Более СМД5050	Ограничено из-за большого размера чипа
Цена	Экономичное	Дорогостоящий

Эта диаграмма может сбить вас с толку, поскольку оба SMD имеют некоторые плюсы. Не беспокойтесь, проверьте сравнение размеров между SM5050 и SMD 3528, чтобы выбрать идеальный для вас.

Размер SMD3528 составляет 3.5 мм * 2.8 мм. Напротив, SMD5050 имеет размер 5.0 мм * 5.0 мм. Таким образом, светоизлучающая поверхность SMD5050 намного выше, чем у SMD3528.

По яркости SMD5050 дает в три раза большую освещенность, чем SMD3528. Таким образом, он больше подходит для окружающего и рабочего освещения.

SMD3528 — это однодиодный чип. Для сравнения, SMD5050 — это микросхема «три в одном». То есть в одной микросхеме может быть три разных диода. Таким образом, он дает отличную яркость и открывает возможности для многоцветного освещения.

RGB-подсветка структурирована с использованием микросхем SMD5050. Он легко вмещает красный, зеленый и синий диоды в микросхему «три в одном». Таким образом, с помощью микросхемы SMD5050 можно воспроизводить миллионы оттенков. Но, SMD3528 подходит только для монохроматического освещения. Напротив, SMD5050 может иметь как монохроматическое, так и RGB-освещение.

Итак, учитывая эти факторы, SMD5050 предлагает более высокую яркость и лучшие возможности освещения. Но только несколько SMD5050 могут поместиться на фут печатной платы из-за больших размеров микросхем. Таким образом, создается ограничение по яркости для SMD5050. С другой стороны, больше SMD3528 может поместиться на печатной плате на фут. Кроме того, SMD3528 также экономически эффективен. Итак, если вам нужно одноцветное освещение высокой плотности, SMD3528 — идеальный выбор.

Угол рассеивания

Ну последнее, на что стоит обратить внимание – угол рассеивания. Большинство диодов выпускается с углом рассеивания в 120 градусов

Но это не конечная цифра. Разброс углов начинается от 15 и заканчивается 360 градусами (к примеру филаментные). Здесь Вам стоит определиться опять же, что хотите получить. Узконаправленный свет или рассеянный по всей комнате. Для комнаты подойдет и 120 градусов, но лучше применить линзы, чтобы увеличить угол. Для узконаправленного луча с лихвой хватит диодов с рассеивание в 40 градусов.

Есть еще несколько характеристик светодиодов. Но они более интересны для промышленного производства. А нам, простым обывателям, с лихвой хватает этих.

Я могу понять, что для кого-то эту информацию тяжело понять, но это только первое время. Если Вы один раз разберетесь, то в дальнейшем никаких трудностей правильно выбрать светодиод под свои нужды не составит труда. Во всяком случае я уже не «болею» муками подбора.

С годами рынок предлагает все большее разнообразие светодиодов. Они отличаются цветом, напряжением, мощностью и т.д. Если вам в руки попался светодиод и вы хотите его использовать, то непременно нужно разобраться какой мощности это устройство, иначе можно элементарно спалить его. Как определить мощность светодиода? Об этом расскажем в данной статье. Светодиод представляет собой полупроводниковый кристалл. Он может быть в корпусе или без него, но в любом случае у него будет два вывода: положительный и отрицательный. Мощностью светодиодов часто называют показатели в ваттах. Однако это не совсем верно. Это делается для простоты понимания. У светодиодов есть показатель максимума рабочего тока, при котором он может работать. А мощность зависит от количества тока, который вы ему дадите.

Так же их называют индикаторными. Их смело можно назвать самым распространенным видом светодиодов. Они небольшого размера (2-20 миллиметров в диаметре). Индикаторными их называют по самому частому применению – вы наверняка их видели практически во всей бытовой технике. Практически все белые маломощные светодиоды обладают параметрами 20МА 3,2 вольт. То есть его мощность – 0,06ватт. Так же к этому виду светодиодов относят светодиоды поверхностного монтажа или SMD – светодиоды. Это светодиоды, которые подсвечивают экраны, кнопки и т.п. Так же из них делают светодиодные ленты, часто используемые для декорирования помещений. Ленты бывают либо SMD 3528, либо 5050. SMD 3528 делается как раз из таких индикаторных светодиодов. А вот SMD 5050 сделаны из соединенных по трое светодиодов. Их мощность – в районе 0,2 ватта.

Светодиодные ленты SMD 3528 — характеристики и виды

Конструктивно любая светодиодная лента (СЛ) представляет собой гибкую пластиковую основу с токопроводящими дорожками, на которые установлены светодиоды того или иного типа с токоограничивающими резисторами.

На фото хорошо видно, что лента разделена на группы по 3 светодиода и по одному токоограничивающему резистору – общему для всей группы. Каждая группа рассчитана на питание 12 В, и все они соединены параллельно, образуя длинную ленту.

При необходимости укоротить ленту до нужной длины мы просто отрезаем нужное количество групп (место разреза отмечено пикрограммками ножниц) и подключаем отрезок все к тем же 12 В, соблюдая полярность

Поскольку лента на фото изображена монохромной (неважно, какого цвета), то она имеет всего два пятачка для подачи напряжения: подали – все светодиоды загорелись

Если у нас лента 3528 RGB, то пятачков будет 4: один общий, трое остальных отвечают за группу светодиодов своего цвета. Сами же диоды расположены поочередно: красный, синий, зеленый, красный, синий и т. д. Подавая на соответствующий пятачок напряжение, мы можем заставить светиться только светодиоды конкретного цвета.

В зависимости от необходимой удельной мощности плотность расположения диодов на одном метре может различаться. Наиболее популярная плотность для серии SMD 3528 – 240, 120 или 60 светодиодов на метр.

Расположение светодиодов на лентах SMD3528 240, 120 и 60 led

Вполне очевидно, что создаваемый одним метром ленты первого типа световой поток будет вдвое выше светового потока второй и вчетверо выше третьей. Это необходимо учитывать при выборе ленты, перед покупкой прочитав сопроводительную документацию. Ориентироваться в выборе можно как на создаваемый одним метром ленты световой поток, так и на потребляемую метром мощность.

Степень защиты

И последняя, очень важная характеристика любой светодиодной ленты – степень ее защиты от окружающей среды.

Наиболее распространенная и бюджетная будет иметь класс IP20 (защита от проникновения предметов размерами больше 12 мм). То есть она практически не защищена ни от пыли, ни от влаги. Припаяли детальки, да так все и оставили. Вполне очевидно, что эту ленту можно использовать только в закрытых сухих помещениях или встраивать в корпус с нужным классом защиты. Отличить ее от защищенных вариантов несложно даже визуально.

Если мы собираемся организовывать подсветку, скажем, в гараже или в ванной, то придется выбрать влагозащищенную ленту, покрытую силиконом с IP65 (полная защита от пыли и струй воды с любого направления.) Подойдет она и для ландшафтной подсветки, так как может работать под дождем.

Ну и, наконец, если лента у нас будет работать в воде, скажем, подсвечивать бассейн, то должна быть в силиконовом рукаве или полностью влита в силикон. Степень защиты таких лент – IP67 (кратковременное погружение в воду на глубину 1 м) или IP68 (постоянное погружение) в зависимости от материалов и исполнения.

Об отличиях нашей ленты от SMD 5050 и лент других типов говорить смысла нет – они те же, что и у светодиодов конкретного типа. А этот вопрос мы уже разобрали.

На этом беседу о светодиодах SMD 3528 и светодиодной ленте, собранной на базе этих полупроводников, можно закончить. Теперь мы знаем их характеристики и всегда сможем выбрать подходящие для наших целей.

0%

Какое питание будет у конструкции?

Батарейки

Миниатюрные аккумуляторы

Бортовая сеть автомобиля

От сети 220В.

Аккумулятор достаточно большой емкости

Для каких целей ты собираешь конструкцию?

Дежурный свет

Декоративная цветная подсветка.

Локальное освещение

Общее освещение.

Декоративная белая подсветка.

Какой тип SMD светодиодов выбрать

Тебе подойдет SMD 3528

Тебе подойдет SMD 5050

Тебе подойдет SMD 5630

Тебе подойдет SMD 5730

Тебе подойдет SMD 3014

Тебе подойдет SMD 2835

  Перепройти тест!

Предыдущая
СветодиодыПараметры и технические характеристики светодиодов типоразмера SMD 3014
Следующая
СветодиодыСветодиоды серии smd 5630 – технические характеристики и виды использования

Спасибо, помогло!Не помогло

Характеристики SMD 2835

Похожий по размерам корпус есть у светодиода SMD 3528 на 0,06W. Технические характеристики SMD 2835 совершенно другие, обычно мощность 0,2W.

Китайцы любят продавать своё барахло под видом новинок типа «новинка 2016 года, новые LED чипы 4014, мощные, суперяркие». Сначала они продавали светильники и лампы для автомобилей на низкокачественных СМД 5630 на 0,09W. Когда это приелось, этот слабый кристалл стали ставить в новый корпус SMD 4014. И рекламируют как новинку, которая в 5 раз лучше, чем предыдущее барахло, хотя отличий по качеству никаких нет.

В корпус 2835 производители ставят кристаллы различной мощности, на 0,2W 0,5W 1W. По внешнему виду не определить сложно. Если цветовая температура нейтрально белого света, то желтого люминофора бывает мало и видно размер кристалла. Чем он больше, тем выше мощность.

Светодиод 2835 характеристики

Параметр	Китайский 2835	2835 0,2W	2835 0,5W	2835 1W
Световой поток, лм	8	20	50	100
Мощность	0,09 вт	0,2 вт	0,5 вт	1 вт
Температура	+60	+80	+80	+110
Ток, ампер	25 мА	60 мА	150 мА	300 мА
Напряжение, Вольт	3,2	3,2	3,2	3,2
Габариты, мм	2,8мм на 3,5мм

Выпускается множество разновидностей светодиода 2835 по характеристикам:

1. напряжение падения может быть 3.1V, 3.2V, 3.6V, 9.8V;
2. световой поток от 20 до 145 на 1 led;
3. сила тока от 60 до 300 мА.

Реальные параметры можно узнать только по даташиту datasheet.

Применение

Благодаря хорошей светоотдаче, большому углу рассеивания, компактности и относительно невысокой стоимости диоды smd 2835 получили самое широкое применение в осветительной технике. Из них собирают светодиодные лампы для общего и локального освещения, их встраивают в светодиодные ленты, которая, в свою очередь, используется как для освещения, так и в декоративных целях.

Встретить smd 2835 можно в карманных фонариках и тактических фонарях. Низковольтные лампы, собранные на их базе, успешно используют автомобилисты, устанавливая их в фары и габариты вместо лампочек накаливания.

Весьма популярны эти приборы у электронщиков и дизайнеров, поскольку smd 2835 можно купить отдельно или собранными в модули различных форм, размеров и мощности.

smd диоды этой серии можно приобрести отдельно или встроенными в готовые осветительные приборы

Чем отличаются светодиодные ленты — 3 характеристики

Светодиодная лента это одна из разновидностей светодиодного светильника, выполненного в виде гибкой пластиковой основы с клеящим слоем на обратной стороне и расположенными на ней светодиодами. Она используется для декоративной подсветки интерьера, а также как альтернатива основному источнику освещения. Поставляется в пластиковых катушках.

Длина в катушке — 5 метров. Лента представляет из себя единую медную плату, на которой расположены резисторы и светодиоды. Эти пять метров состоят из отдельных сегментов по 5 см каждый.

Например у ленты SMD3528 на таком сегменте располагается 1 резистор и 3 светодиода. У ленты SMD5050 для каждого светодиода установлен свой резистор. По краям сегмента расположены линии разреза и места под пайку. Таким образом при необходимости ленту можно укоротить только на длину кратную длине сегмента.

Медное основание светодиодной ленты — это фактически те же самые провода, только в плоском исполнении. По сечению они рассчитаны на ток, способный запитать участок не более 5м. Самостоятельное удлинение ленты может привести к ее выходу из строя.

Виды светодиодных лент

Светодиодные ленты бывают нескольких типов:

одноцветные или монохромные

цветные или RGB=Red-Green-Blue (красный-синий-зеленый)

Отличить одноцветную от RGB можно по количеству припаянных проводков. На монохромной их всего два, а на цветной четыре.

При этом для подключения одноцветной нужен только блок питания, а для RGB ленты еще обязателен контролер.

открытые

защищенные от влаги

Также они делятся по размеру светодиодов и способу их применения. Самые распространенные это:

Менее популярны:

Что такое SMD и как оно расшифровывается? SMD от английского Surface Mounted Device — устройство поверхностного монтажа. То есть светодиод припаянный на подложку сверху.

Цифры после SMD обозначают размер светодиода в миллиметрах — его длина и ширина.

Eight Differences between SMD2835 and SMD3528

Many friends are asking what does 2835 and 5050 mean? In fact, LED chip is named according to the size of the chip. The reason why it is called 2835 is that the LED chip is 2.8mm long and 3.5mm wide. But there is a special situation, which is 2835 and 3528. So next, let’s look at the differences in the above 8 aspects in detail.

(1) In terms of brightness

The traditional 3528 led chip is generally bright as a single 5.5 lumens, and the highlight is 6.5 lumens. Now the 2835 patch is expanded to 11 lumens and the highlight can reach 19 lumens (A series). It is obvious from the data that 2835 stickers The overall brightness of the LED chip is at least 1.5 times higher than that of the 3528 lamp bead series.

 (Note: The chip size of the wick determines the brightness of the lamp. The 3528 led chip can reach up to 10*16 and the chip size of the 2835 chip can reach 11*28. The high-brightness 2835 chip can be completely compatible with The brightness of 5050 patches on the market is comparable)

(2) From the perspective of light emission

The traditional 3528 lamp bead has a beam angle of 120°, while the beam angle of the 2835 SMD wick is from a single 11-lumen wick to a single high-brightness wick with 19 lumens, and its luminous angle gradually increases from 135° to 150° to 165°.

(3) From the perspective of LED packagesize

2835 led chips are packaged in 2.8*3.5*0.7MM, and 3528 led chips are used in 3.5*2.8*1.9MM package, the biggest difference is that the height of the 3528 led chip is 1.9MM, while the height of 2835 led chip is 0.6-0.8MM.

(4) From the aspect of appearance:

From the aspect of appearance: the light-emitting surface of the 3528 LED chip is round, while the light-emitting surface of the 2835 led chip is square with rounded corners.

(5) From  the aspect of heat dissipation

The 2835 led chip has adirect conduction heat sink, so it can withstand greater power. While the 3528 led has no heat sink design, so the heat dissipation of 2835LED led chip is much better.

(6) From the aspect of power

3528 is generally used to produce a 0.06W led chip with a maximum power of 0.1W, while 2835 led chips are mainly used to produce 0.2W and 0.5W led chip, and the maximum can be used to produce 1W (PCT bracket), 3W (EMC bracket) led chip, this is the biggest difference between 3528 led chip and 2835 led chip.

(7) From the aspect of stability

Materials and processes with low light decay can maximize the service life of 2835 LED led chip.However, the quality of different manufacturers is different, so you must carefully screen your talents when purchasing. We have sorted out the reliable LED chip manufacturer, so you can learn about different global leading brand LED chip manufacturers.

(8) From the aspect of price

Price for 2835 is much higher than 3528, since the amount of silica gel used for 3528 is 1.4 times that of the existing 3528 glue, and the amount of phosphor is 1.7 times, and the bracket needs a large silver-plated area and consumes a lot of silver. The bracket thickness is 0.3mm, which is twice the thickness of the existing 3528, which is 0.15mm.

Конструкция и внешний вид

Внешне светодиод выглядит, как керамический прямоугольник размером 2.8 мм х 3.5 мм (отсюда и цифровая маркировка). На одной стороне этого прямоугольника расположен кристалл светодиода, залитый защитным компаундом, с другой – контакты для поверхностного монтажа (отсюда и smd – surface mounted device – прибор, монтируемый на поверхность). Эти контакты служат для питания кристалла и одновременно исполняют роль радиатора, отводящего тепло от полупроводника.

Для улучшения спектральных характеристик и некоторого изменения цветовой температуры в компаунд добавляется специальный люминофор. Если хорошо присмотреться, то сквозь защитное покрытие можно разглядеть кристалл с токоподводящими проводками.

Особенности светодиодных лент на led 2835

Светодиодная лента на основе диодов СДМ размером 2,8 на 3,5 мм характеризуется рядом достоинств:

1. Светодиоды типа smd 2835 внешне похожи на аналог 3528, но при этом обладают лучшими параметрами. Они имеют более плоскую форму. Высота всего 0,8 мм. Это дает возможность расширить сферу их применения.
2. Меньший нагрев led-элементов, обусловленный лучшим прижатием их к основанию.
3. Качественная двухслойная плата шириной в 1 сантиметр обеспечивает высокие показатели электропроводности ленты и теплоотдачу.
4. Хорошие эксплуатационные характеристики.
5. В продаже распространены светодиоды различных цветов – красные, синие, зеленые и проч.
6. По температуре свечения led-элементы могут быть теплыми, холодными и нейтральными.

Среди минусов лент на основе 2835 smd led выделяются следующие особенности:

1. Монтаж допустим только на хорошо отводящее тепло основание.
2. Подключение, включение возможно только через схему, в котором есть блок питания.
3. Кристаллы могут светиться только одним заданным светом, многоцветных 2835 не существует.

По плотности расположения led-элементов ленты различаются на два популярных вида – 60 и 120 единиц на один метр. Минимальный отрезок по линии составляет 5 см. В нем расположено всего три светодиода модификации 2835 smd. Светодиодная полоска со 120 элементами фактически может использоваться в качестве полноценной альтернативы люстрам, плафонам и другим бытовым светильникам. При этом свет будет достаточно ярким и без раздражающих эффектов – мерцания и неравномерности.

Всё о видах светодиодов

Прибор-полупроводник, или light-emittingdiode, называют LED, что означает «светоизлучающий диод». Конструкция устройства включает корпус с контактными выводами, оптическую систему из кристалла, рефлектора, отражающего поток света, рассеивателя для увеличения угла свечения. Два полупроводника обеспечивают p-n переход электронов от донора к реципиенту за счет наличия отверстий в одном элементе и свободных электронов в другом.

Вначале светодиоды применяли в качестве индикаторов на различном оборудовании. Свечение диодов из-за небольшой яркости было заметно лишь в темноте. По виду устройства отличались выводной конструкцией – анод и катод выходили из круглого корпуса.

С развитием технологий появились новые типы и их характеристики стали более совершенными. Более мощные и яркие диоды используют для современных светильников, они отличаются от галогеновых источников, ламп накаливания большой светоотдачей и яркостью.

Классифицируют по группам:

• индикаторные – диоды небольшой мощности, умеренной яркости. Устройства, маленькие по размеру, используют для цветовой индикации, подсветки приборных панелей;
• осветительные – приборы различной мощности, до нескольких десятков Ватт, что обеспечивает свечение высокой интенсивности, яркость. Применяют внутри автомобильных фар, прожекторов и различных приборов, в лампах для общего освещения помещений, в светодиодных лентах.

RGB модели

Для тех, кто хочет приобрести разноцветную ленту 2835, имейте в виду, что RGB в ней реализовано следующим образом:

первый светодиод – красного цвета

второй – зеленого

третий – синего

Далее в следующем модуле все повторяется. То есть, полнофункциональной поддержки, когда один светодиод светится разными цветами, здесь нет.

Такое возможно реализовать только в трех кристальных SMD5050. Поэтому если вы купили RGB вариант и думали, что вся подсветка будет светиться сплошным красным цветом, затем зеленым и т.д. – это не так.

У вас обязательно будут большие темные полосы от незадействованных элементов – участок яркий, участок тусклый и т.д.

Зато с помощью такой RGB ленты можно легко и с любым контролером реализовать эффект “бегущей волны”. Во многих других видах, для этого необходимо приобретать либо специальные модели, либо другой контроллер с такой функцией.

Как отличить СМД 2835 от 3528

Существует еще один тип светодиодов, которые нередко путают с 2835, – это smd 3528. Мало того, что вводят в заблуждение цифры, так обе модели имеют одинаковые размеры. Тем не менее это абсолютно разные приборы, причем светодиоды 3528 имеют гораздо более скромные характеристики:

1. Мощность – 0.06 Вт.
2. Световой поток – 6 лм.
3. Угол излучения – 100 градусов.

Таким образом, если ты спутаешь эти приборы, то у тебя на руках окажется, к примеру, лента или лампа с удельной мощностью 3.6 Вт/м вместо ожидаемых 14.4 и со световым потоком в 360 лм/м вместо 1200.

Как же отличить один тип светодиодов от другого? Сделать это несложно, поскольку конструктивные особенности каждого из них видно даже невооруженным глазом:

Внешний вид светодиодов smd 3528 и smd 2835

Во-первых, кристалл у smd 2835 покрыт компаундом на всей площади корпуса, а у модели 3528 покрытие занимает лишь небольшой круглый пятачок. Кстати, именно из-за такого маленького пятачка угол рассеивания последнего сужен до 100 градусов.

Во-вторых, поскольку smd 2835 имеет минимум вчетверо большую мощность, он сильнее нагревается, а значит, требует более эффективного отвода тепла. А роль теплоотвода, как я уже говорил, исполняют выводы прибора – они у этого типа светодиодов намного больше.

Вот мы и разобрались со светодиодами и светодиодными лентами smd 2835. Теперь ты знаешь, где они используются, какими характеристиками обладают и чем отличаются от изделий похожих типов.
