Значение значков фар для водителей: понимание символов
Значки фар на автомобиле являются важными индикаторами, которые помогают водителям понять, какие функции используются для освещения дороги в определенный момент времени. Значки фар предоставляют информацию о том, какие световые приборы используются и в каком режиме
Правильное понимание этих символов крайне важно для безопасности на дороге
Вот некоторые распространенные значки фар и их значения:
Ближний свет (габариты): дневные ходовые огни также могут быть обозначены значком в виде маленького фонаря. Они позволяют другим водителям видеть ваш автомобиль на дороге в любое время суток.
Ближний свет (головные фары): используется для освещения дороги перед автомобилем в условиях недостаточной видимости, например, вечером или при тумане. Они также помогают вам видеть препятствия и другие автомобили на дороге.
Дальний свет (головные фары): используется для дальнейшего освещения дороги в условиях плохой видимости. Однако дальний свет может быть эксплуатирован только на безлюдных участках дороги, чтобы избежать ослепления других водителей.
Противотуманные фары: используются, когда видимость на дороге сильно ухудшается из-за тумана, дождя или снега. Они помогают водителю видеть дорогу и обеспечивают дополнительную безопасность.
Поворотники: указывают другим водителям, что вы собираетесь совершить маневр, повернуть налево или направо. Включение поворотников является обязательным и очень важным правилом дорожного движения.
Стоп-сигналы: используются для предупреждения других водителей о том, что вы собираетесь остановиться или уже остановились. Они также позволяют другим водителям поддерживать безопасное расстояние от вашего автомобиля.
Дополнительные фары (прожекторы): иногда автомобили могут быть оснащены дополнительными фарами (например, прожекторы), которые могут использоваться для дополнительного освещения дороги в условиях сильной тьмы или закрытого пространства.
Важно держать в уме, что правила использования фар могут немного отличаться в разных странах. Поэтому рекомендуется ознакомиться с правилами дорожного движения вашего региона и всегда следовать рекомендациям производителя автомобиля
Теперь, когда вы понимаете основные значения значков фар, вы сможете безопасно и правильно использовать световые приборы на своем автомобиле.
Специальные значки на приборной панели
Иконки ключей
Иконка ключа обозначает различные состояния электронного ключа в автомобиле — его присутствие (зеленый) или отсутствие (красный). На монохромных дисплеях эти состояния могут отображаться несколько по-иному.
Иконки ключа и ключа с молнией
Иконка в виде брелока с ключом означает, что автомобиль увидел электронный ключ. Такая же иконка с молнией говорит о необходимости заменить батарейку в брелоке.
Иконки ключа или брелока с индикатором заряда
Значки на панели приборов с изображением ключа или брелока и индикатором зарядки говорят о необходимости заменить батарейку в ключе или брелоке.
Снежинка или надпись SNOW
Активирован режим передвижения по снегу или льду, так называемый Snow Mode. Такая система обычно ставится на автомобили с автоматической коробкой передач.
Машина в красном треугольнике
Обычно такая лампочка может загораться при движении на круиз-контроле, когда радары замечают близкое сближение со впереди идущим автомобилем или обнаруживают препятствие.
Машина со стрелками над крышей
Данный значок загорается при открытии/закрытии складной крыши на кабриолетах. Если процесс завершается успешно — индикатор гаснет.
Значок человека и двери
Активирована функция комфортной посадки водителя и пассажиров Easy Entry. Обычно умеет регулировать положение кузова и сидений для удобства посадки.
Надписи Cruise, SET, ACC, иконки авто со спидометром
Все эти индикаторы отображают включение системы адаптивного круиз-контроля (ACC, Adaptive Cruise Control). В случае, если лампочка мигает — это означает наличие проблем в работе системы.
Значок прямоугольника со стрелками
Включен обогрев заднего стекла.
Надписи HOLD, AUTO HOLD
Активирована система Automatic Brake Hold, которая предотвращает движение автомобиля после полной остановки. Чтобы разблокировать тормоза нужно нажать на педаль газа.
Надписи Sport и Comfort
Информирует водителя о выбранном режиме жесткости амортизаторов (еще называют режимы вождения, жесткость подвески).
Надпись Height high
Обозначает достижения максимальной высоты кузова на автомобилях с пневматической подвеской.
Надпись CMBS
Неполадки в системе предупреждения столкновений CMBS (Collision Mitigation Brake System).
Неисправность динамической подвески
Есть проблемы с системой динамической подвески. Обычно появление этой лампочки обозначает появление проблемы, но при этом двигаться на автомобиле не запрещается. Если эта лампочка будет гореть красным — проблема критическая, продолжать движение небезопасно.
Иконка прицепа или надпись TOW
Означает активацию режима движения с прицепом Tow Mode. Этот режим рекомендуется использовать при использовании трейлера или тяжелой загрузке прицепа.
Буква «P» с радаром
Иконка парковочного ассистента Park Assist, который помогает при парковке. Если эта лампочка горит зеленым — это означает активацию системы, желтым — есть неполадки.
Машина между полос, надписи LKW, LDW
Иконка помощника движения автомобиля по полосам. У разных производителей может называться по-разному — LDW (Lane Departure Warning Indicator), LKA (Lane Departure Prevention), LKA (Lane Keeping Assist), соответственно и обозначения на иконке могут отличаться.
Индикатор Start-Stop
В системе старт-стоп найдена неисправность.
Зеленые значки с растениями или надпись ECO
Значок говорит об активации эко-режима, в котором снижен расход топлива.
Надпись Smart
Сигнальный значок, обозначающий активированный «умный» режим движения, функция которого — подстраиваться под стиль вождения водителя.
Значки внешних световых приборов
Зеленая лампочка. Индикатор включенного наружного освещения.
Зеленая лампочка с восклицательным знаком или перечеркнутая лампочка. Одна или несколько ламп наружного освещения перегорели или неисправность в их электрической цепи.
Синий фонарик. Включен дальний свет.
Синий фонарик. Активирована система управления дальним светом Active High Beam. Датчик в лобовом стекле следит за светом фар встречных автомобилей и светом фонарей попутных машин и при возможности автоматически включает дальний свет.
Лампочка со стрелками вверх-вниз. Неисправен корректор фар, который автоматически регулирует уровень наклона фар в зависимости от загрузки автомобиля. Возможно неисправен датчик наклона кузова.
Надпись AFS OFF или лампочка со стрелками влево-вправо. Ошибка по системе адаптивных фар AFS (Adaptive Front-lighting System). Эта система регулирует положение фар для наилучшего освещения дороги.
Надпись DRL или лампочка с точками. Данные лампочки означают работу системы автоматического включения ближнего света днем DRL (Daytime Running Lamps).
Оранжевая машина и горящие фонари. Перегорела лампочки или лампочки заднего освещения — стоп-сигналов или фонарей заднего хода.
Зеленые фонари светят в разные стороны. Включены габаритные огни.
Фонарь светит влево с перечеркнутым светом. Включены передние противотуманные фары.
Фонарь светит вправо с перечеркнутым светом. Включены задние противотуманные фары.
Зеленые стрелки в разные стороны. Мигающая стрелка влево или вправо — включен левый или правый сигнал поворота, мигают обе — включена аварийная световая сигнализация.
Значки на приборной панели автомобилей с дизельными двигателями
Лампочка со спиралью
Активирован подогрев свечей накала — эта лампочка загорается после поворота ключа в замке зажигания. Перед запуском двигателя рекомендуется подождать пока эта лампочка потухнет.
Индикатор сажевого фильтра
Требуется замена противосажевого фильтра (Diesel Particulate Filter). Такой фильтр ставится только на дизельные автомобили и предназначен для снижения количества сажи в выхлопных газах.
Иконка низкого уровня реагента очистки выхлопных газов
Требуется долить реагент очистки выхлопных газов AdBlue. Его бачок может располагаться под капотом, рядом с заливной горловиной бензобака, в нише запасного колеса багажника. Пробка горловины бака с жидкостью AdBlue синего цвета. В некоторых странах этот реагент называется AUS 32 (Aqueous Urea Solution 32) или DEF (Diesel Exhaust Fluid).
Значок выхлопа
Обнаружен предельно допустимый уровень эмиссии выхлопных газов.
Значки наличия воды в выхлопе
Датчики обнаружили наличие воды в топливе. Высокий уровень воды в топливе может стать причиной повреждения форсунок или двигателя. Также эти ошибки могут означать необходимость обслужить систему очистки топлива.
Надпись EDC
Проблемы с электронной системой впрыска в автомобиле с дизельным двигателем EDC (Electronic Diesel Control). Получает систему с множества датчиков в автомобиле, при неисправности какого-либо из них может загораться такая ошибка.
Ошибка в виде кардиограммы
Вода в дизельном топливе, неисправность датчика или нарушена работа электронных систем управления двигателем.
Надпись T-BELT
Ошибка T-BELT означает необходимость замены ремня газораспределительного механизма (ГРМ). Обычно загорается каждые 100 000 километров пробега. Ошибку можно сбросить с помощью диагностического оборудования.

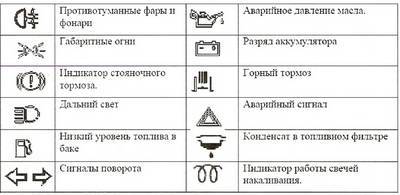

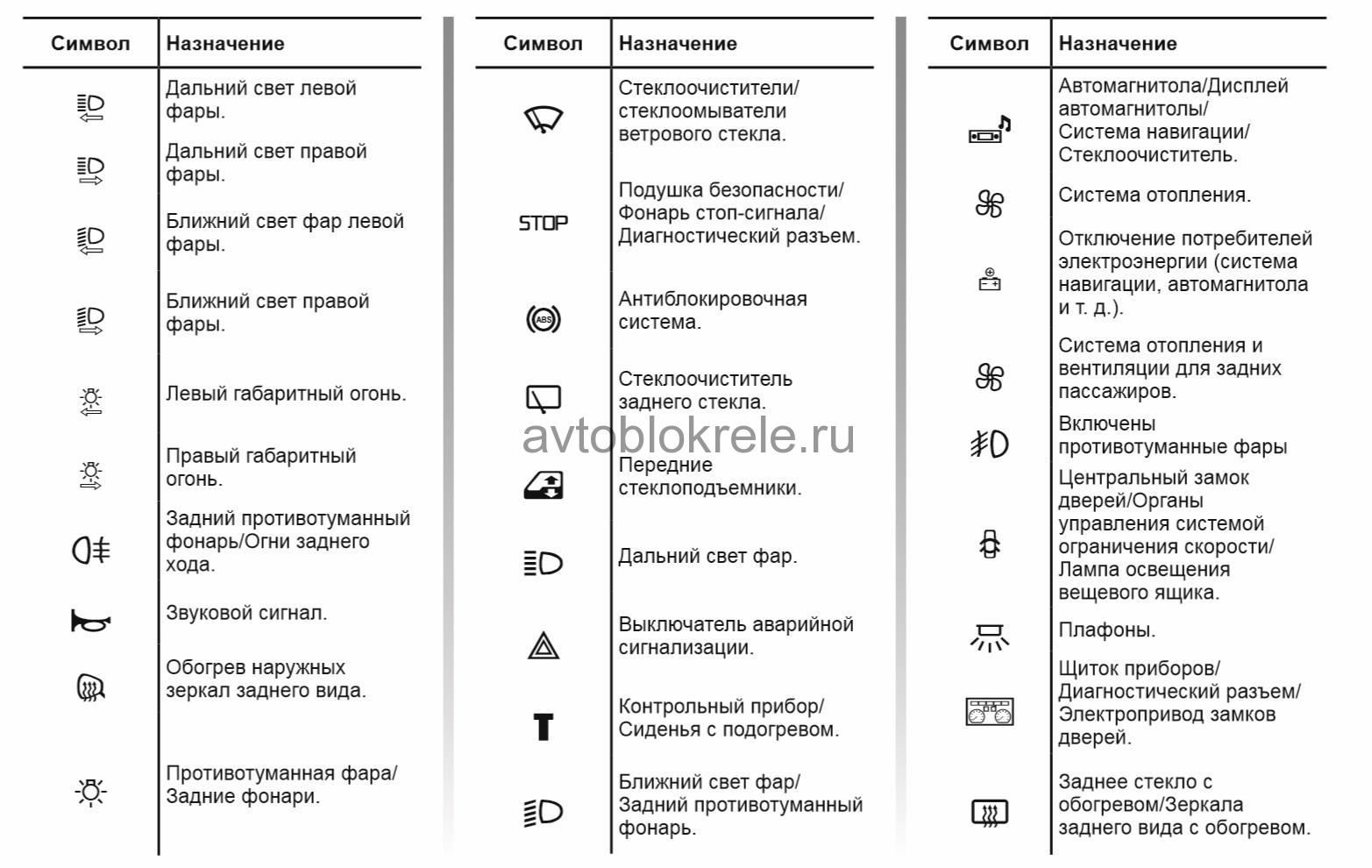

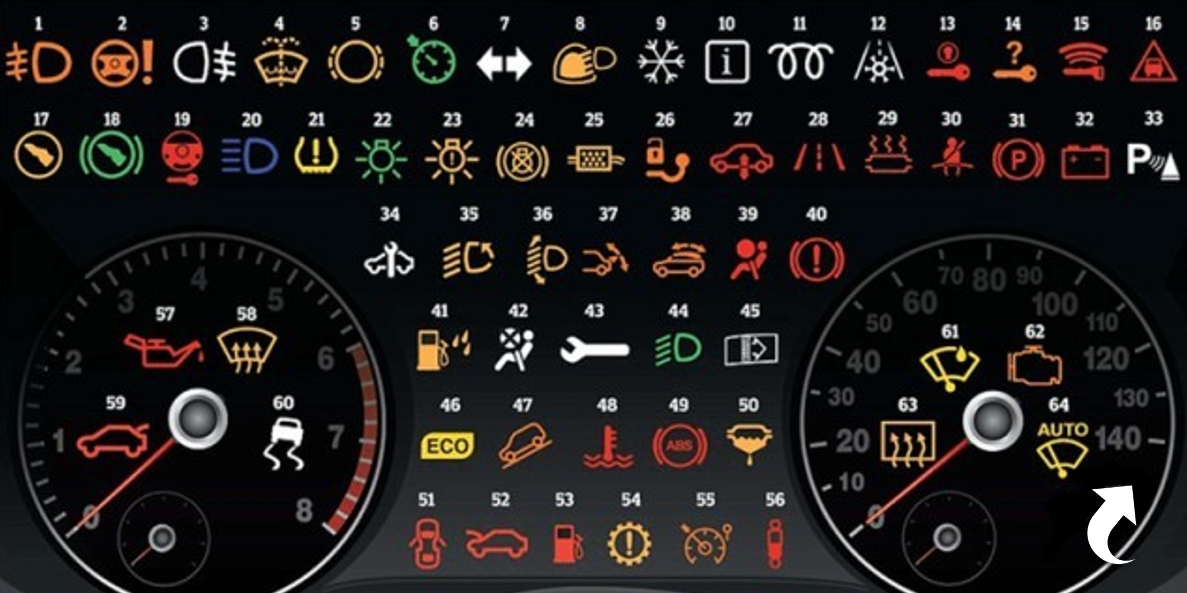

Обозначение значков
- Были активированы «противотуманки» спереди.
- Данный вид обозначения говорит о неполадках внутри электрического усилителя или гидравлического усилителя руля.
- Загорелись противотуманные фары сзади машины.
- Приборы сообщают, что количество жидкости для умывания стекла понизилось до критической отметки.
- Колодки для торможения стёрлись– необходимо срочно поставить новые.
- Приборная панель подскажет, если вы активировали круиз контроль (режим постоянной скорости без нажатия педали).
- Работают поворотные сигналы.
- Активирован датчик дождя или света.
- Показывает, что уровень температуры снаружи машины опустился ниже 0.
- На лампочках отражается любой вид сообщения.
- Свеча накаливания включилась.
- Если у вас есть соответствующая система определения, то она показывает, что на улице может образоваться гололёд.
- Идентификация бесконтактного ключа.
- Ключ не находится в гнезде.
- Внутри элемента питания ключа закончился заряд.
- Вы находитесь в опасной близости с другой машиной или конструкцией.
- Нужно нажать педаль сцепления.
- Если загорелось это обозначение, нужно разблокировать АККП путём активации торможения.
- Рулевое управление было заблокировано.
- Загорелся свет дальнего действия.
- В одном из колёс давление воздуха сильно упало (отклонение от нормы более 25%).
- Вы включили наружное освещение.
- Наружное освещение работает некорректно.
- Стоп сигнал не работает нормально
- Сажевый фильтр загрязнён или он сломался.
- Проверьте прицеп – возможно, отсоединился элемент крепления.
- Неполадки с подвеской пневматического типа.
- Вы только что сменили полосу движения.
- Температура катализатора превышает норму.
- Следует пристегнуть ремень безопасности на месте водителя.
- Обозначение с иконкой ручного тормоза говорит о следующем: ручник был поднят, неполадки с тормозными колодками, необходимо восстановить уровень тормозной жидкости. Если вы пользуетесь электронным ручным тормозом, то возможны неполадки с датчиком или концевиком.
- Уровень заряда элемента питания.
- Этот значок помогает в процессе парковки.
- Пришло время отправляться на ТО согласно регламенту производителя.
- Передние фары адаптивного вида были активированы.
- Автоматический наклон фар функционирует некорректно.
- Задний спойлер был повреждён.
- Этот значок обозначает, что крыша кабриолета не работает стабильно.
- Подушка безопасности может не сработать.
- Эта иконка имеет несколько значений: если он в круге, то неисправна тормозная система (прекратить поездку), также индикатор может свидетельствовать об активации ручного тормоза или износе тормозной колодки, следует проверить уровень тормозной жидкости и тормозной шланг на наличие повреждений. Посмотрите поплавок.
- Внутрь топливного фильтра попала влага.
- Боковая подушка безопасности может не сработать или она вовсе отключена.
- Идентифицирован какой-то вид неполадки.
- Фары ближнего света горят.
- Внутрь воздушного фильтра попало много грязи.
- Вы включили режим экономии топлива – дизайн иконки может быть разным.
- На картинке выше изображены индикаторы помощи – внутри машины есть механизмы, которые помогают при движении в гору или неровной дороге.
- Красный цвет обозначает слишком высокий уровень температуры системы охлаждения. Если цвет синий, то температура ниже нормы.
- Активирована система снятия блокировки колёс. Иконка горит при неполадках в системе ABS.
- В топливную систему проникла влага.
- У вас открыта одна из дверей.
- У вас открыт капот.
- Запасы топлива подходят к концу.
- Коробка передач работает некорректно.
- Система ограничения скорости включена.
- Что-то случилось с системой амортизации.
- Низкий уровень масла или уровень давления масла в двигателе стал ниже нормы.
- Этим символом сообщается, что работает система нагрева лобового стекла.
- вас открыт багажник.
- Система стабилизации работает некорректно.
- Работает датчик дождя.
- Нужно произвести диагностику двигателя. Если горит эта иконка, то мотор может перестать работать. Индикатор будет гореть, пока вы не устраните все неполадки. Диагностику нужно в любом случае.
- Символы говорят, что система нагрева заднего стекла активирована.
- Включены стеклоочистители.
Вы прочитали перечень обозначений. Панель приборов является надёжным помощником водителя. Если у вас возникли неполадки, то можно решить проблему самостоятельно. Однако большинство водителей отправляются в автосервис, где опытные мастера производят ремонт. Если вы хотите, чтобы ваш автомобиль проработал как можно дольше, то рекомендуется как можно чаще заказывать диагностику и регулярно проводить техническое обслуживание.

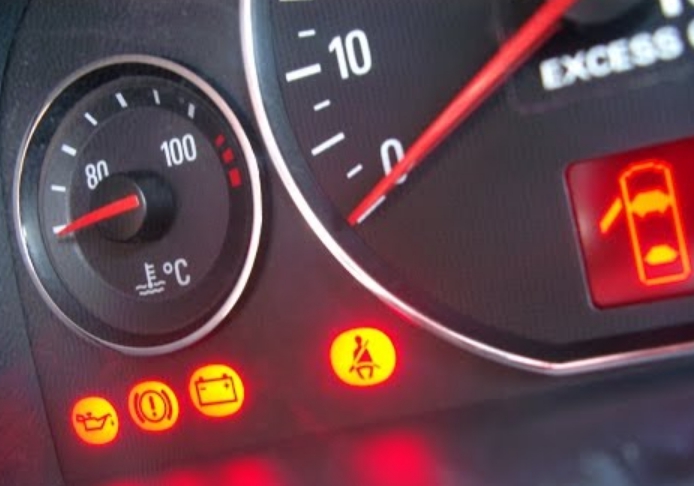

Значение лампочек на приборной панели
Все индикаторы можно разбить на несколько групп в зависимости от их назначения. Это упрощает ориентирование в сигналах и позволяет быстро понять, о чем говорит тот или иной символ. В первую очередь стоит разобраться с цветами лампочек, это самый простой способ сориентироваться в любой непредвиденной ситуации, даже если точное значение непонятно.
Обозначение цветов значков на панели
Водители, попробовавшие впервые сесть за руль автомобиля, находят этот вариант маркировки, используемый всеми производителями автомобилей, очень удобным. Цветовую индикацию можно условно разделить на три сегмента. Это значительно упрощает эксплуатацию.
- Если на приборной панели мигает ярко-красная лампочка, это явный признак серьезных проблем или даже поломки автомобиля. В такой ситуации, необходимо срочно принять меры и разобраться в причинах возникшей неисправности. Лучше всего остановиться на безопасном участке дороги и либо самостоятельно выяснить причину поломки, либо вызвать эвакуатор для дальнейшей диагностики на специализированной станции. Игнорирование проблемы может привести к еще более серьезным последствиям, вплоть до полного отказа системы, а в некоторых случаях может возникнуть опасность для других участников дорожного движения.
- Индикаторы цветов, такие как зеленый и синий, дают нам понять, что система функционирует и работает превосходно. Необходимо учесть, что эти информационные элементы не являются предупреждением об опасности, а служат для проверки работоспособности оборудования.
- Неисправности в работе автомобиля, которые могут вызвать серьезные поломки, предупреждают водителя желтые и оранжевые сигналы. В современных автомобилях такие сигналы активируют аварийный режим двигателя, что ограничивает его скорость и динамику. Поэтому не рекомендуется продолжать ездить, если видны такие индикаторы.
Приобретая автомобиль, важно обратить внимание на индикаторы на панели приборов. Если машина уже куплена, то необходимо изучить инструкцию, чтобы быть в курсе значений и обозначений символов, которые присутствуют на данной модели
Противотуманные фары, ближний свет и другие индикаторы системы освещения
Основные элементы, используемые вождением для оповещения о работе системы световой сигнализации и освещения, включают в себя эти символы.
- Функционирует аварийная сигнализация, если обе зеленые стрелочки мигают одновременно. Они могут быть как вместе, так и раздельно, при условии включенного указателя поворота в соответствующую сторону.
- Желтая фара с лучами, которые пересекает волнообразная линия подсказывает, что противотуманки включены. Причем, могут быть отдельные индикаторы для передней и задней части машины, их отличает цвет.
- Две небольшие зеленые фары, направленные в разные стороны, сигнализируют о работающих габаритных огнях.
- Символ в виде фары синего света появляется при включении дальнего света фар.
- Неотъемлемым атрибутом приборной панели является символ, изображающий горящую лампочку, который обычно служит индикатором фар. Его основная функция заключается в том, чтобы информировать водителя о том, что включен ближний свет. Особенностью многих автомобилей является то, что после выключения зажигания срабатывает сигнал, напоминающий водителю о необходимости отключить свет, чтобы он не забыл об этом.
- Если загорелся желтый либо зеленый сигнал в виде лампы с восклицательным знаком внутри, либо перечеркнутого символа, это говорит о неисправности одного из элементов.
В работе корректора могут возникать сбои и автоматическое включение света может быть предупреждено дополнительными сигналами. Адаптивное освещение может быть активировано в новых автомобилях.
Значки контроля системы управления автомобиля
- Знак жёлтого цвета говорящий о сбоях в работе АБС. Зелёный цвет показывает стабильную работу.
- Знак спуск/подъём с горы.
- На автомобилях с полным приводом, когда датчик активирован, есть индикатор поворотов.
- ESP задействуется при экстренном торможении.
- Проблемы с BAS.
Индикаторы, контролирующие курсовую устойчивость машины
- Наблюдаются неисправности в системе стабилизации транспортного средства.
- Датчик, реагирующий на скольжение машины.
Расширенные функции
- Знак, указывающий на проблемы с мощностью мотора.
- Значок, говорящий о вставленном или отсутствующем электронном ключе.
- Сигнал о необходимости смены батарейки на э/ключе.
- Подача светового сигнала о критическом расстоянии до впереди идущего автомобиля.
- Проблемы, связанные с круиз контролем транспортного средства.
- Значок, указывающий на работу амортизаторов в одном из выбранных режимов.
- Система, помогающая в безопасной парковке автомобиля. Если горит зелёный индикатор – всё в порядке. Жёлтый цвет оповещает водителя о неполадках в работе.
- Индикатор предварительного столкновения транспортного средства с неподвижным препятствием.
- Индикатор, указывающий на включение вспомогательной функции «Снег».
- Световое сообщение, предлагающее водитель сделать остановку для кратковременного отдыха. На некоторых моделях машин он может сопровождаться голосовым сообщением.
- Значок на панели, говорящий о возникших проблемах с ходовой автомобиля.
- Система контролирующая полосу движения транспортного средства. Жёлтый прерывистый цвет напоминает об отклонении и возможном пересечении полосы. Постоянно горящий индикатор жёлтого цвета – это неисправность. Показания зелёного цвета говорят об активизации контроля.
- Показатель подсоединённого прицепа к автомобилю.
- На автомобилях, с автоматической коробкой передач, подсказка о необходимости перехода на другую передачу в целях экономии топлива.
- Сигнал активации заднего привода.
- Включение полного привода.
- Значок блокировки дифференциала автомобиля.
- Индикатор, свидетельствующий о неисправностях полного привода при работающем силовом агрегате.
- В дифференциале повышена t масла.
- Знак проблем с рулевым управлением.
- Контроль переключения режимов движения.
Цветовая индикация
Итак, поговорим об обозначениях лампочек на панели приборов, узнаем простые правила их «понимания».
Чем новее автомобиль, тем больше его бортовой компьютер напоминает приборную доску современного самолета. Водитель оказывается перед десятком индикаторов, значков, указателей, светящихся надписей… Кажется, что в их расположении отсутствует всякая логика, но это не так!
Прежде всего, все значки на комбинации приборов всегда имеют цветовую маркировку. Именно он позволяет судить о серьезности сигнала. По умолчанию дисплей на приборной панели автомобиля имеет 3 цвета: красный, желтый и зеленый.
Вспомним показания светофора
Здесь все то же самое: красный — тревога, желтый — внимание, зеленый — все в порядке!. Также в некоторых автомобилях есть лампочки синего цвета. По выраженности сигнала их можно приравнять к зеленым
По выраженности сигнала их можно приравнять к зеленым
Также в некоторых автомобилях есть лампочки синего цвета. По выраженности сигнала их можно приравнять к зеленым.
Ниже в статье вы найдете подробную разбивку лампочек в панели приборов, а сейчас для лучшего понимания давайте кратко рассмотрим каждую цветовую категорию.
Красные лампы
Красные огни приборной панели сравнивают с красными сигналами светофора. Если вторые указывают на строгий запрет любых действий за рулем, то первые предупреждают о серьезных проблемах с автомобилем.
Также о таких серьезных проблемах, на которые водитель должен сразу обратить внимание, так как ему может угрожать опасность. Как правило, лампочки на приборной панели с красным обозначением требуют немедленных действий. Например, вот следующие красные флажки:
Например, вот следующие красные флажки:
Низкое давление масла (движение необходимо прекратить); Низкий уровень тормозной жидкости (вызвать эвакуатор); Ремень безопасности не пристегнут (движение запрещено); Опасное сближение автомобиля с другим автомобилем (аварийный риск); Пешеход на дороге (Внимание!); Пониженный заряд высоковольтной батареи; И т.д
Желтые значки
Продолжаем изучать, что означают лампочки на панели приборов автомобиля, далее переходим к предупреждающим знакам.
Если на панели приборов загорается янтарная (иногда оранжевая) лампочка, система предупреждает водителя о неисправности или проблеме, которую необходимо устранить, но не крайне срочно. Другими словами, индикатор не предвещает опасности, но игнорировать его нельзя. Вот примеры обозначения желтой индикации на панели приборов:
- Низкий уровень топлива (можно проехать, но желательно через заправку);
- Скользкая дорога (предотвращает скольжение);
- Значок гаечного ключа указывает на то, что автомобилю пора провести плановое техническое обслуживание;
- Значок «Проверить» предупреждает о возможных проблемах с мотором;
- Неисправность подушек безопасности;
- Вода или лед в топливной системе (требуется очистка);
- И т.д.
Зеленые индикаторы
Когда загорается зеленая лампочка на панели приборов автомобиля, бортовой компьютер пытается передать водителю регулярную информацию. Этот цвет не указывает на проблему или неисправность, а указывает на то, что все системы работают нормально.
Эти значки являются индикаторами непосредственных действий водителя:
- Включите сигнал;
- Включены противотуманные фары;
- Опция «круиз-контроль» работает»;
- Габаритные огни активированы;
- Система экономии топлива работает;
- И т.д.
Синие лампочки
Символ синего света на приборной доске встречается нечасто, во многих автомобилях эти индикаторы зеленого цвета. Однако, если они есть в вашем автомобиле, вы должны знать, что они означают.
Мы уже писали выше, по важности такие сигналы приравниваются к зеленым, однако есть небольшой нюанс. Как правило, синий цвет лампочки не предвещает беды, не означает поломки или проблемы, однако на него нужно ответить. Иными словами, это не просто служебная информация, как в ситуации с включенным поворотником, а сигнал, требующий выполнения действия
Иными словами, это не просто служебная информация, как в ситуации с включенным поворотником, а сигнал, требующий выполнения действия.
- Включен дальний свет (ослепит встречных водителей);
- Двигатель не прогревается до оптимальной температуры (лучше подождать или ехать медленно);
- И так далее
Специальные и дополнительные системы
Продолжаем изучать значение различных индикаторов на приборной панели автомобиля. Теперь следует изучить те знаки щитка, которые отвечают за специальные и дополнительные системы. Они есть не на всех ТС, потому тут уже опирайтесь на наличие конкретных эмблем, имеющихся на вашем транспортном средстве.
- Ключ и восклицательный знак. Бывает красного и зелёного цвета. В зависимости от этого, говорит об отсутствии или же наличии электронного ключа;
- Жёлтый вертикально расположенный ключ. Рядом может присутствовать значок молнии. В первом случае электроника сообщает, что электронный ключ на месте. Во второй ситуации батарея ключа села, её нужно поменять;
- Снежинка или надпись SNOW. Значок актуален для АКПП, где есть режим езды по снегу и льду. Загорание лампы говорит об активации режима;
- Чашка кофе. На некоторых современных авто есть специальный индикатор, который следит за временем нахождения водителя за рулём. Рекомендуется остановиться и отдохнуть. Иногда лампа дополняется голосовым сообщением;
- Машина в красном треугольнике. Если есть включённый круиз контроль, то индикатор говорит о наличии препятствия впереди;
- Человек садится в машину. Есть некоторые авто, оснащённые функцией регулировки положения кузова, которая позволяет делать посадку в машину более комфортной. Когда система активно, горит такой сигнал;
- SET, ACC, спидометр со стрелкой, Cruise. Эти лампы используется на машинах с адаптивным типом круиз контроля. Их появление говорит об активации системы. Если лампа мигает, тогда круиз неисправен или есть ошибки;
- Прямоугольник с волнистыми стрелками. Информативный значок, означающий, что активирован режим обогрева заднего стекла;
- Auto H или Hold. Информирует об активации тормозной системы. Для отключения водителю следует нажать на педаль газа;
- Sport и Cpmfort. Две лампы отвечают за выбранный режим работы амортизаторов;
- Height High. Актуально для машин с пневматической подвеской. Такой горящий значок говорит, что подвеска максимально высоко над дорогой;
- CK SUSP. Есть проблемы с ходовой. Нужно обязательно провести диагностику;
- CMBS. Загорается в машинах, где установлена система предупреждения столкновений, у которой возникли ошибки либо просто загрязнились датчики;
- TOW или изображение прицепа. Активация режима, позволяющего перевозить прицепы;
- Значок Р и пирамидка рядом. Это индикатор системы помощи во время парковки. Когда горит зелёным, система активирована. Если лампа жёлтая, имеются неполадки;
- LKA и LDW. Лампы системы автоматического слежения за правильной полосой движения. Если значок жёлтого цвета и моргает, то машину ведёт в сторону и требуется подрулить. При мигании есть неисправности. Зелёный знак говорит о том, что эта система активирована;
- Зелёный индикатор ECO. Сообщает водителю о том, что система для обеспечения экономии топлива была включена;
- Шестерёнка с плюсом внутри или надпись Shift со стрелкой вверх зелёного цвета. Оба знака советуют водителю переключиться на повышенную передачу, чтобы более экономно расходовать топливо;
- 4х2. Машины с задним и передним приводом так сигнализируют о том, что коробка перешла в режим функционирования при заднем приводе;
- 4х4 AUTO. Лампа сообщает про работу КПП в режиме заднего привода, но при необходимости она автоматически перейдёт в режим полного привода;
- 4HI или 4х4 High. Информационный значок, сообщающий о включении полного привода;
- 4LO или 4х4 LOW. Полный привод работает на пониженной передаче;
- AWD или 4AWD жёлтого цвета. Возникли проблемы в работе автомобильной системы полного привода. Также информирует о том, что диаметры колёс на обеих осях не совпадают;
- SH AWD. Вероятнее всего дифференциал перегрелся либо есть другие неисправности в работе системы полного привода;
- R DIFF TEMP. Перегрелся межколёсный дифференциал либо температура масла поднялась до критического значения;
- 4WAS. Если загорелась такая лампа, то возникли проблемы в работе системы подруливания;
- RAS. Подруливание не работает или в настоящее время функционирует неправильно;
- CVT. Информационный знак, который загорается на панели авто при пуске силового агрегата, а затем гаснет. Подтверждает, что с вариатором всё хорошо.
Разные автомобили могут также иметь некоторые дополнительные индикаторы, для уточнения значения которых лучше обратиться за помощью к официальному руководству по эксплуатации.
Значки относящиеся к АКПП
Значки на панели приборов, характеризующие функциональность автоматической КПП (коробки переключения передач):
– сигнализатор в желтом окрасе означает неисправность АКПП, с переходом в аварийный режим. Свечение с красным оттенком говорит о поломке.
– любой из представленных символов говорит о неполадках с АКПП. Наиболее распространенные причины: повышение температуры смазки или повреждение контроллера температуры. Реже наблюдаются неисправности управляющего блочка АКПП. Индикация с желтым оттенком предупреждает о выявленных отклонениях в АКПП, а при загорании красного цвета рекомендуется прекратить движение.
– представленной индикацией укомплектованы приборные панели машин с АКПП. Загорание значка происходит по следующим причинам: снижение уровня смазочного материала, повышение температуры, повреждение датчиков или ЭБУ АКПП.
– сбои вариатора или бесступенчатой КПП.
– активирование программы помощи старта с места при наледи на дороге, которой оснащаются отдельные модели машин. Они обеспечивают начало движения со второй передачи.
– значок, напоминающий о необходимости нажатия тормозной педали, перед включением передачи.
– свидетельствует о запуске опции под названием Power (SPORT), которая обеспечивает выдачу максимальной мощности за счет перехода на повышенную передачу при увеличенных оборотах.
— активированы специальные режимы движения, которые могут влиять на работу мотора, коробки, подвески.
– деактивирована система Over Drive. Это сопровождается увеличенным потреблением топлива. При оснащении машины опцией Over Drive, дополнительно предусматривается кнопка для ее принудительного выключения.
– индикатор выведен на панели приборов машин с 4WD (полным приводом) или комплексом пониженных скоростей. Светится в случае установки селектора в нейтральное положение или паркинг (P). В результате происходит блокирование АКПП.
Индикаторы системы освещения
В этой категории мы собрали основные обозначения символов на приборной панели, относящиеся к системе освещения авто. Большинство из этих индикаторов вам наверняка знакомы, но есть и те, которые вы будите видеть впервые.
Данный знак зеленого цвета загорается при включении габаритных огней автомобиля.
В свою очередь этот значок на панели уведомляет, что включен ближний свет фар и проблем нет.
Эти светодиоды или их варианты указывают на проблему, возможно, что вышла из строя фара. Чаще всего причиной является перегоревшая лампа или любая друга неполадка в системе освещения.
Отображенный символ синего цвета расположен по центру приборной панели и загорается в случае включения дальнего света фар. Это единственный синий индикатор на приборной панели, который при включении очень часто ослепляет в ночное время водителя.
Наличие этого символа на панели указывает на то, что в машине установлена система автоматического управления дальним светом. При активации режима постоянно переключаться с дальнего света на ближний не нужно, так как автоматика делает это за вас сама.
Данные символы сигнализируют о неисправности функции автоматической регулировки фар. Это стандарт для ксеноновых ламп, но он также встречается и на некоторых галогенных фарах. Кроме того этого индикатора может вообще не быть, даже если автомобиль оборудован данной системой.
Загорание этих символов обозначает, что система адаптивных фар отключена или не работает и нуждается в ремонте. При обнаружении сбоев светодиод также может начать мигать. Но не стоит об этом слишком беспокоиться, даже если этот индикатор горит, фары будут работать нормально.
Эти символы загораются в случае, когда система ближнего света фар в дневное время активирована. В автомобилях встречаются довольно редко.
Данный желтый знак при загорании указывает на вероятную неисправность лампы в задних фарах. Как правило, заменить нерабочую лампочку для решения проблемы более чем достаточно.
Значок загорается при включении передних противотуманных фар. Как правило, он расположен на самой кнопке, если фары надо включить, просто нажимаете на нее.
При включении только задних противотуманных огней загорается подобный символ оранжевого цвета. Несмотря на то, что оранжевый свет сигнализирует о проблеме, в этом случае это не так. Дело в том, что водители за вами могут быть ослеплены в случае, если они используются ненадлежащим образом, когда это не нужно. Неправильное использование противотуманных фар может вызывать трудности у других, этот индикатор имеет оранжевый цвет.
Стрелка мигает в том случае, когда вы сигнализируете об изменении направления движения. В зависимости от положения рычага переключателя на приборной панели горит первая или вторая стрелка. Если же мигают сразу две стрелки, то это означает, что включена аварийная сигнализация.
