Введение
Провода представляют собой тонкие металлические проводники для электричества. Они выпускаются в бухтах по 50, 100 и более метров. При создании электропроводки приходится разрывать целостность кабелей, собирая распределительные коробки, подключая провода к щитку и потребителям.
Подготовка проводов к соединению в коробке
Все соединения должны выполняться крайне ответственно, чтобы не возникало “узких мест”. Не допускается делать обычные скрутки или соединять провода из меди и алюминия напрямую, поскольку со временем металл окисляется, площадь поверхности соприкосновения уменьшается, сопротивление повышается и растет температура при нагрузках. В некоторых случаях это приводит к искрению и возгоранию, коротким замыканиям и другим малоприятным событиям, поэтому все нужно делать качественно, продуманно и основательно.
При сборке электропроводки провода нужно скреплять по цветам, спаивая их, используя винтовые зажимы для проводов или соединительные клеммы. Последний вариант считается оптимальным, поскольку он позволяет экономить время, обеспечивает качественное соединение и надежность контактов.
Большинство соединений в прошлом веке делались посредством скруток – два провода зачищались и скурчивались друг с другом, после чего изолировались при помощи изоленты. Подобное соединение нельзя назвать качественным, особенно если проводка собиралась в спешке и концы проводов не пропаивались.
Сегодня скрутки практически не применяются, но все же их нужно уметь правильно делать, ведь не всегда есть возможность купить клеммы для соединения. Что такое клеммы (клеммники)?Это специальные соединения, позволяющие сращивать концы проводов без спайки. Если соединяется кабель не в распределительной коробке, то концы соединяются на разном уровне (так, чтобы они не совпадали по вертикали). Место соединения хорошо пропаивается и изолируется сначала каждый провод, а затем – весь кабель.
Пропаянные соединения проводов
Чем длиннее скрутка, тем больше площадь соприкосновения элементов (пайка увеличивает площадь в 5-10 раз). Рекомендуется перекручивать провода плоскогубцами, чтобы как можно плотнее сжать их и улучшить контакт. Изоляцию металла надо проводить с запасом, накладывая изоленту в несколько слоев.
Как видите, ничего особо сложного в этом нет. Но со временем клеящий состав на изоленте высыхает, она начинает разматываться и возможно возникновение КЗ. Поэтому намного разумнее использовать клеммные колодки для соединения проводов, которые собраны из пластика, устойчивого к изменению температуры, ультрафиолету и не подвергающегося коррозии.
Подобные зажимы служат по 50-70 лет, не теряя своих качеств, их стоимость вполне доступна, а процесс соединения – прост и не требует наличия специнструмента. Для соединения проводов в распределительной коробке можно использовать специальные колпачки. Они похожи на маленькие стаканчики. Установка колпачков очень простая – два провода зачищаются на 10-15 мм, скручиваются вместе, а сверху на них надевается колпачок. Он закрывает оголенные контакты и скрепляет концы, улучшая контакт.
Приобретая колпачки, учитывайте особенности своего кабеля. Существуют колпачки для одножильных и многожильных проводов, для тонких и толстых, со специальной защитной пастой внутри, предотвращающей появление окисления поверхности металла. Помните, что соединять друг с другом медные и алюминиевые провода нельзя, поскольку они быстро окисляются.
Соединение проводов грамотно и безопасно
На первый взгляд, никакой сложности соединение нескольких шнуров не представляет. Главное – выбрать способ, настроиться и начать
Однако в работе с электрическими проводами много тонкостей, знать и соблюдать которые очень важно. Допущенная ошибка может обернуться весьма печальным исходом не только для исполнителя, но и для жильцов дома. Так, специалисты рекомендуют:
Так, специалисты рекомендуют:
Обязательно отключать электричество перед работой с электрическими проводами, заменой светильников и подобными работами. Это самое главное и самое нарушаемое правило. Не пренебрегать защитой
Важно использовать прорезиненные перчатки, инструменты с заизолированными ручками и соблюдать другую технику безопасности. Зачищать провод инструментами, предназначенными для этого
Очень часто их чистят лезвиями, ножами и даже отвертками. Повредив провод, можно напрасно потратить большое количество времени, выполняя бесполезную работу. А поврежденной части провода может попросту не хватить
Важно очищать поверхность и от оксидной пленки. Ее наличие недопустимо
При обжиме провода гильзой обязательно подбирать нужную гильзу по размеру. Сколько не пытаться сжимать гильзу больше, чем требуется, такое соединение не будет безопасным. Делая зажим клеммником, важно, чтобы он вошел до изоляционного слоя. Открытые провода – небезопасное подключение. Такие соединения могут вызвать замыкание и пожар. Закончив работу, обязательно следует проверять соединение проводов на прочность. Не важно, каким типом провода соединены, даже пружинные зажимы нужно перепроверять. Но зачастую этот этап игнорируют, а зря. Любой провод лучше брать с небольшим запасом, поскольку так при соединении в труднодоступных местах будет гораздо удобнее работать. Да и нагрузка на зажим будет снижаться. При использовании коробки с зажимами очень важно соблюдать безопасные расстояния между проводами
Если они будут слишком близко расположены друг к другу, вполне вероятен перегрев и возгорание Приобретая зажим, независимо от типа, очень важно обращать внимание на качество. Не стоит приобретать подделку Лучше выбрать оригинал менее дорогой фирмы. Такое соединение будет максимально качественным и надежным
Такое соединение будет максимально качественным и надежным.
Какие бывают Клеммники для соединения проводов?
Существует множество типов клеммных колодок для соединения проводов, в том числе:
Клеммные колодки с зажимом: это наиболее распространенный тип, который используется для быстрого и надежного соединения проводов.
Клеммные колодки с винтовым зажимом: этот тип используется для более устойчивого соединения, он имеет винт, который затягивается для закрепления проводов.
Клеммные колодки с прессовым зажимом: этот тип используется для соединения большого количества проводов.
Клеммные колодки для неизолированных проводов: этот тип используется для соединения неизолированных проводов.
Клеммные колодки для изолированных проводов: этот тип используется для соединения изолированных проводов, он обеспе
Существует множество типов клеммных колодок для соединения проводов, в том числе:
Клеммные колодки с зажимом: это наиболее распространенный тип, который используется для быстрого и надежного соединения проводов.
Клеммные колодки с винтовым зажимом: этот тип используется для более устойчивого соединения, он имеет винт, который затягивается для закрепления проводов.
Клеммные колодки с прессовым зажимом: этот тип используется для соединения большого количества проводов.
Клеммные колодки для неизолированных проводов: этот тип используется для соединения неизолированных проводов.
Клеммные колодки для изолированных проводов: этот тип используется для соединения изолированных проводов, он обеспе
следует защиту от короткого замыкания и перенапряжения.
Клеммные колодки с встроенным реле: этот тип используется для контроля или управления электрическим током.
Клеммные колодки со слитным зажимом: этот тип используется для соединения двух проводов в одну клемму.
Это лишь некоторые из распространенных типов клеммных колодок. Выбор зависит от требуемых условий и применения.
Пайка либо сварка
Эти способы соединения проводов применяют довольно часто. Пайку используют при работе со слаботочными соединениями (сигнализация, охранные системы). Для работы с пайкой применяют ручные паяльники и так называемые паяльные станции. Но у этого способа соединения существует недостаток. Дело в том, что при перегреве проводов припой может просто испариться. Сварку применяют достаточно редко. Все дело в том, что для этого способа требуется наличие сварочной аппаратуры и монтажник должен владеть навыками работы со сваркой. При выполнении сварки или пайки зажимы для проводов не нужны, но наложить слой изоляции должен быть в наличии.
Виды клеммников
Выпускаемую производителем номенклатуру клемм Wago можно поделить на следующие виды:
- WAGO Compact (221): клеммное соединение универсального вида, которое отлично подходит для многоразового зажима проводов разных сечений и типа (одножильных, многожильных) из меди и алюминия. Используется при недостатке свободного места в распределительной коробке, поскольку клемма обладает компактными размерами.
- Push Wire (773, 273): применяется для прочного соединения проводов одножильного типа в наружных и внутренних (заглубляемых) распределительных коробках.
- Push Wire (243): чаще всего используется для соединения электрических проводов малого сечения с одной жилой.
- Compact Push Wire (2273): данные клеммники необходимы для распределительных коробок, соединения внутри них медных и алюминиевых проводов (с большим количеством кабелей).
- Wago Compact (221): используется для многоразового соединения одножильных и многожильных проводов из алюминия и меди, сечением от 0,2 мм² и выше.
- Пружинные клеммы (222): походят для состыковки электрических проводов, сечением от 0,08 мм² и представляют собой удобные самозажимные клеммы Wago.
- Серия 224: имеет небольшой диаметр гнезда, поскольку предназначена для подключения тонкожильных проводов, используемых для осветительных приборов.
- Wago Linec (294): клеммы специализированные, предназначенные для подключения источников питания, а также при прокладке трехжильной проводки с нулем, защитным заземлением и фазой.
При необходимости соединения алюминиевых проводов рекомендуется использовать клеммники Ваго с пастой, которая способна надежно защитить наконечники от окисления. Приобретая Wago клеммники, как ими пользоваться, можно узнать у продавца или квалифицированного электрика. Для тех, кто еще ни разу не пользовался данными изделиями, будет полезной информация о соединениях проводов с помощью клеммников Ваго.
Какие бывают Клеммники для соединения проводов?
Существует множество типов клеммных колодок для соединения проводов, в том числе:
Клеммные колодки с зажимом: это наиболее распространенный тип, который используется для быстрого и надежного соединения проводов.
Клеммные колодки с винтовым зажимом: этот тип используется для более устойчивого соединения, он имеет винт, который затягивается для закрепления проводов.
Клеммные колодки с прессовым зажимом: этот тип используется для соединения большого количества проводов.
Клеммные колодки для неизолированных проводов: этот тип используется для соединения неизолированных проводов.
Клеммные колодки для изолированных проводов: этот тип используется для соединения изолированных проводов, он обеспе
Существует множество типов клеммных колодок для соединения проводов, в том числе:
Клеммные колодки с зажимом: это наиболее распространенный тип, который используется для быстрого и надежного соединения проводов.
Клеммные колодки с винтовым зажимом: этот тип используется для более устойчивого соединения, он имеет винт, который затягивается для закрепления проводов.
Клеммные колодки с прессовым зажимом: этот тип используется для соединения большого количества проводов.
Клеммные колодки для неизолированных проводов: этот тип используется для соединения неизолированных проводов.
Клеммные колодки для изолированных проводов: этот тип используется для соединения изолированных проводов, он обеспе
следует защиту от короткого замыкания и перенапряжения.
Клеммные колодки с встроенным реле: этот тип используется для контроля или управления электрическим током.
Клеммные колодки со слитным зажимом: этот тип используется для соединения двух проводов в одну клемму.
Это лишь некоторые из распространенных типов клеммных колодок. Выбор зависит от требуемых условий и применения.
Виды колпачков
Многие электрики негативно относятся к колпачкам СИЗ. Но такое отношение может быть вызвано двумя причинами. Либо колпачки неправильно выбрали, либо неумело установили их на соединяемые провода.
Чтобы правильно подбирать колпачки под размеры провода, производителями введена специальная цветовая маркировка:
- СИЗ-1 – соединяет две жилы сечением 1,5 мм2 (серый);
- СИЗ-2 – соединяет три жилы сечением 1,5 мм2 (синий);
- СИЗ-3 – соединяет две жилы сечением 2,5 мм2 (оранжевый);
- СИЗ-4 – соединяет четыре жилы сечением 2,5 мм2 (жёлтый);
- СИЗ-5 – соединяет восемь жил сечением 2,5 мм2 (красный).
Правда, единые международные стандарты для такой цветовой маркировки отсутствуют. Поэтому у производителей из разных стран она может отличаться. Будьте внимательны при покупке, уточняйте у продавца-консультанта требуемые размеры.
Виды соединения проводов
Один из самых старых и известных способов – пайка.
В зависимости от того, какие провода нужно соединить, пайка – способ надежный, но для проводки категорически не рекомендуется. У соединенных таким образом элементов очень низкая температура плавления, и высока вероятность пожара.
Клеммник – это самый распространенный на сегодняшний день вид соединения. Быстро, удобно, надежно. Клеммные колодки продаются в большом ассортименте. Всегда можно найти ту, которая требуется. Недостатков в таком соединении практически нет – об этом говорится в отзывах пользователей. Разве что провода периодически нужно подтягивать.
Неразъемные
Есть другой тип зажимов, который не предусматривает возможности переделать соединение проводов — серии 773 и 273. При использовании этих клемм работа вообще секундная: зачищенный провод вставляется в соответствующее гнездо. Имеющаяся там пружина зажимает его, обеспечивая контакт с пластиной. Все.
Контактные клеммы wago
Данные подпружиненные зажимы для проводов можно использовать для соединения одножильных алюминиевых или медных проводов с площадью поперечного сечения от 0,75 мм2 до 2,5 мм2, многожильные с жесткими проволоками — от 1,5 мм2 до 2,5 мм2. Мягкие многожильные проводники при помощи таких коннекторов соединять нельзя.
Типы монтажных клемм для электропроводки wago
Для улучшения контакта перед соединением провода необходимо очистить от оксидной пленки. Чтобы окисление в дальнейшем не продолжалось, производители wago выпускают также контактную пасту. Ею заполняют внутренность зажима и она сама разъедает оксидную пленку, а затем защищает провода от окисления в дальнейшем. В таком случае в предварительной зачистке нуждаются только сильно окисленные, темные проводники, а корпус зажима заполняется пастой.
Кстати, производители говорят о том, что, при желании, провод из зажима можно вытащить. Для этого одной рукой берутся за провод, второй держат клеммную коробку и вращают их туда-сюда с небольшим диапазоном, в противоположных направления, растягивая в разные стороны.
Соединение медных и алюминиевых проводов в домашних условиях
Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.
Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.
Надежность данного соединения ничем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.
Клеммные колодки Wago
В последние годы рынок наполнился клеммниками зарубежного производства. Нужно отдать должное: технологически иностранные конструкции выглядят более совершенными по сравнению с отечественными изделиями. С ними удобнее работать – быстрее и проще выполнять соединения.
Но с точки зрения надёжности выполненных соединений зарубежным продуктом не всё так однозначно. В этом плане отечественный продукт зачастую выглядит предпочтительнее. Однако рассмотрим некоторые примеры.
Заслуживают внимания электрические клеммы производства компании WAGO. Инженерами фирмы изобретены несколько привлекательных конструкций, где обычная клемма превращается в удобный интерфейс для подключения: Push wire, Power cage clamp, Cage clamp.
Push Wire
Технология Push Wire основана на использовании свойств жёсткости электрического проводника, за счёт чего и получают вполне надёжный контакт. Этот тип клеммников является наиболее подходящим для работы с одножильным проводом. Действительно, быстрый способ соединения Push Wire обеспечивает безоговорочно.
WAGO push wire
Достаточно лишь зачистить концевую часть провода (на 10-15 мм) и небольшим усилием протолкнуть зачищенный конец внутрь клеммы. А чтобы так же быстро извлечь проводник, его нужно вытягивать с одновременной прокруткой вокруг своей оси.
Разработаны два вида соединителей типа Push Wire: Под одиночный проводник. Под группу проводников. Конфигурация группового соединения рассчитана для работы с проводами меньшей жёсткости, чем в случае одиночного варианта. Здесь применяется несколько иная конструкция механического зажима.
Чтобы открыть доступ к отверстиям ввода проводника, необходимо приложить некоторое усилие к нажимной кнопке. Также есть модели Push wire без кнопки – под нажимное действие отвёрткой.
Универсальный Power cage clamp
Этот клеммник принадлежит к разряду универсальных разработок. Он изготовлен под любой тип электрического провода сечением 6 – 95 мм. Конструктивно Power cage clamp представляет собой, так называемую двойную клетку, где имеется пружинный пресс и токонесущая шина.
Подсоединение электрических проводников к таким клеммам выполняется при помощи ключа-шестигранника. Вращением ключа пружина поджимается, конец провода вставляется под пресс, затем ключом делается оборот против часовой стрелки. В результате пресс опускается и надёжно прижимает вставленный конец провода.
Наборный Cage clamp
Это уникальный (запатентованный WAGO) продукт, получивший характеристику наборного клеммника для проводов. Наборные клеммники WAGO рассчитаны под установку на провода сечением 0,5-35 мм2. Они удачно подходят не только для работы с одножильным проводом, но также с проводами многожильными, независимо от степени тонкости отдельных жил.
Действует Cage clamp просто: при помощи отвёртки (или специального рычага в других модификациях) пружинистый зажим поднимают, вставляют провод под токонесущую шину, после чего опускают зажим на место.
Несмотря на простоту конструкции, производитель утверждает: усилие зажима на контакте регулируется автоматически и напрямую зависит от сечения провода.
Cage clamp S
Вариант соединителя проводов, практически аналогичный выше описанному продукту. Но конструкция Cage clamp S всё-таки несколько иная. Особенность модификации «S» проявляется возможностью работать с клеммой этого типа без применения каких-либо инструментов электромонтёра.
Плюс к этому, наборный клеммник модификации «S» рассчитан под проводники достаточно высокой жёсткости – многожильные и одножильные. Также допустимо подключать на клемму провода с металлическими наконечниками.
Работать с Cage clamp S очень просто: концевая (зачищенная) часть проводника с некоторым усилием вставляется до упора, после чего соединение установлено.
Соединительным клеммам для проводов из серии Gage clamp S нашлось место практически во всех модификациях групповых многорядных клеммников. Их удобно применять на монтаже многочисленных слаботочных электрических линий. Однако также успешно закрытая конструкция Cage clamp S применяется в цепях высоких токов.
Есть две модификации полностью закрытой в изоляцию конструкции «S». Одна предполагает закрепление провода при отжиме пластины на фронтальном направлении. Другая рассчитана на исполнение бокового нажима отвёрткой на пружинистую пластину.
Что такое ножевые клеммники?
Ножевые клеммники используются для коммутации проводов в случаях, когда согласно нормативным документам монтаж цепи должен проводиться только с использованием неразрывной токопроводящей жилы. Обычно этим требованиям должны соответствовать цепи зануления и защитного заземления.
Монтаж изделий в этом случае возможен без зачистки проводов методом прямой установки их в полость клеммника с последующим обжатием для прочности. Ножевидные контакты прорезают слой изоляции, что гарантирует безопасный контакт.
Производителем таких изделий являются компании «Klemsan» и «Legrand». Их продукция наиболее востребована сегодня в странах СНГ.

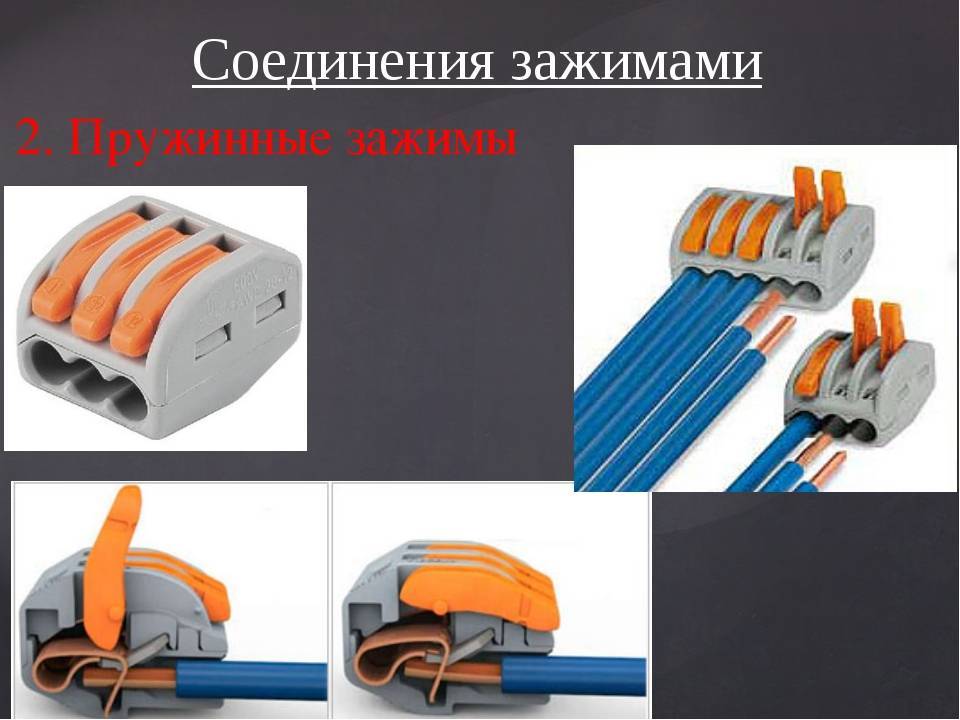

Пружинные клеммы
Для соединения проводов применяют пружинные клеммы типы WAGO. Так, называется немецкая компания, которая вывела на рынок устройство, которое позволяет избежать множества проблем при соединении проводом традиционными способами. Например, слабой вибростойкости.
Качественный контакт обеспечивается за счет усилия пружинного зажима, используемого в устройстве этого типа. К явным достоинствам такого зажима можно отнести:
- Надежность соединения даже при работе разъема в условиях повышенной вибрации.
- Высокую скорость сборочных работ.
- Качество сборки, которое практически не зависит от квалификации монтажника.
- Пружинные клеммы гарантируют то, что в процессе эксплуатации исключается возможность короткого замыкания и нагрева контактов.
- Для монтажа проводки нет необходимости в применении какого-либо специальных инструментов.
Инструкция по соединению проводов зажимом
Собственно, порядок исполнения работ, в данном случае, – соединение проводов с помощью различных типов зажимов, простой и понятный. Его вполне можно выполнить своими силами.
Первым делом потребуется вывести рабочие проводники к месту сопряжения. И снять изоляцию на участке ввода в гильзу зажима.
Далее тщательно зачистить оголенную концевую часть до характерного блеска – для работы лучше выбрать стриппер.
Процедура зачистки концевой части провода перед созданием соединения с помощью винтового зажима. Стоит отметить – такую процедуру значительно удобнее выполнять специальным инструментом для съема изоляции
Теперь предстоит вставить подготовленные концы внутрь гильзы зажима и закрепить.
При необходимости такое соединение можно дополнительно заизолировать.
Процедура зажима вставленных в гильзы зачищенных частей проводов. Точно такая же операция выполняется по встречной стороне колодки. Зачастую работу с зажимами проводят в силовых щитах или распределительных коробках
Ещё проще осуществляется работа по соединению проводников, когда используется зажим прокалывающего типа или по типу самоустанавливающегося пружинного зажима типа ВАГО.
Существующие способы соединения проводников
Кабеля, составляющие основу любой электрической схемы можно соединять между собой разными методами. Ниже приведены наиболее часто применяемые виды соединения кабелей.
- Сварка – этот метод характеризуется как наиболее надежный. Но, для его реализации необходим сварочный аппарат и определенные навыки в работе с ним.
- Клеммники (клеммные колодки) – это деталь, выполненная из полимера, но армирована металлическим узлом, в котором и происходит сращивание проводов.
- Пайка, пригодна для соединения множества типов проводов, которые могут работать как в сетях с большим напряжением, так и в слаботочных (сигнализация, ЛВС и пр.).
- Опрессовка с применением гильз обеспечивает надежное сращивание, но для ее использования необходимы специализированные устройства.
- Применение пружинных зажимов типа WAGO, позволяет выполнить сращивание на очень короткое время. При соблюдении всех правил эксплуатации такой зажим будет гарантированно качественным и может работать длительное время.
- Болтовое сращивание самое простое в исполнении, его применяют при переходе с одного типа кабеля на другой, например, с медного на алюминиевый и наоборот.
При выборе типа сращивания проводов надо учитывать множество факторов.
- Во-первых, это материал, из которого выполнен проводник.
- Во-вторых, размер и форма сечения.
- В-третьих, тип изоляции.
- В-четвёртых, условия работы.
Рассмотрим особенности применения названных соединений.
Винтовая клеммная колодка
Это классический и самый известный разъём для подключения проводов. Он состоит из проводящего элемента, из которого выведены два крепежных винта, все окружено пластиком который действует как изолятор. Просто вставьте провод в отверстие и затяните винт сверху.
Существует несколько стандартных размеров доступных на рынке для подключения проводов с площадью поперечного сечения (диапазон):
- 1 — 2,5 мм2
- 1,5 — 4 мм2
- 2,5 — 6 мм2
- 4 — 10 мм2
- 10 — 25 мм2
Также вы можете выбрать цвет — есть разные цвета, чтоб легко обозначить по виду группу соединителей.
Для испытаний будем использовать клеммник для проводов с поперечным сечением от 1 до 2,5 мм2.
Делаем проводное соединение
Сначала отрезали нужный кусок разъема. В этом случае будем соединять два типа проводов (фазовый провод — черный и нейтральный провод — синий). Используйте нож чтобы удалить изоляцию с шнура (примерно 5 мм).
Последовательно вставляем провода без изоляции в разъем.
Для того чтобы быть уверенным, что кабель хорошо закреплен — несколько раз дерите их на себя. Они должны крепко держаться.
Длина удаляемой изоляции также важна, потому что если отрежем слишком мало изоляции от провода, винт может плохо контачить на металл, а если слишком много — проводник будет выступать за разъем и даже позамыкает с соседними проводами.
Подключение нескольких проводов
Можно прикрутить больше проводов к одному отверстию, если это позволяет диаметр дырки. Например для разъема под сечение до 4 мм2 с одной стороны ввинчиваем один кабель 1,5 мм2, а с другой — два таких же провода с одинаковым диаметром.
Плотно затяните винт и убедитесь, что кабели хорошо держатся.
Соединение большего количества проводов также может быть выполнено путем соединения последовательных пар разъемов с использованием так называемых мостовых соединителей. На рисунке слева подключено 4 провода вместе.
В таких типах соединений вам нужно быть вдвойне осторожными, и каждый раз после затягивания проверяйте, как они держат провода. Проблемы обычно появляются когда хотят разместить провода с различным поперечным сечением в одном отверстии. В этом случае лучше всего купить разъем другого типа, чем получить риск ослабления разъема.
Тип кабеля для колодки
Нет проблем с использованием этого разъема и для подключения кабеля, состоящего из множества тонких проводов, а не одного толстого.
Часто в случае таких соединений используют дополнительные кабельные наконечники в виде трубочек, чтобы провода не разлохматились.
Цена клеммных винтовых колодок
Это достаточно дешевый тип электро фурнитуры, из всех доступных на рынке. Разъемы продаются в кластерах, чаще всего по десятку штук. Стоимость примерно 10 рублей в зависимости от производителя.
Достоинства и недостатки
Винтовые колодки является универсальными. Тип, поперечное сечение или количество проводов имеют мало значения (по крайней мере дома), поскольку в каждом случае можно выбрать подходящий размер. Дополнительным плюсом является малая цена.
Что касается минусов:
- сложная сборка по сравнению с другими типами разъемов — для создания соединения нужна отвертка и правильное расположение колодки для завинчивания проводов, что не всегда просто. Кроме того, бывает сложно поместить два провода в одно отверстие из-за ограничения размера.
- если клеммник находится там где есть вибрация, со временем крепежные винты могут сами отвинтиться, а кабели вывалятся. Но в домах это редко бывает.
