Что делать в частных домах
Обустроить индивидуальную систему заземления в частном доме или на даче по силам любому владельцу недвижимости.
В любом случае выполнить общестроительную часть лучше самостоятельно – это сбережет значительную сумму денежных средств.
Строительная часть изготовления индивидуального заземления
Порядок изготовления:

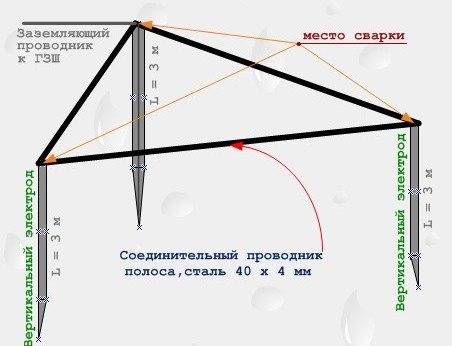

- Отступив от фундамента дома 1,5 – 2 метра роют траншею по форме равностороннего треугольника со стороной 2 – 2,5 м. Глубина углубления 60 см, ширина – 40 – 50 см. Между треугольником и стеной дома также роют углубление для подводки шины к распределительному щитку.
- По углам треугольника в землю вбивают штыри из металлической арматуры диаметром 12 – 14 мм, оставляя над дном траншеи 5-10 см.
- Вбитые штыри соединяют между собой, приваривая металлическую полосу толщиной 4 мм и шириной от 40 мм. Такую же полосу, приварив к штырям, выводят на стену здания.
- Траншею зарывают.
- К полосе, выведенной на стену, приваривают болты с диаметром резьбы 8-10 мм – к ним будут подключаться провода заземления от бытовых электроприборов (бойлеры, стиральные и посудомоечные машины, различные станки).
- Клемму заземления нагревателя одножильным медным проводом сечением 4 мм 2 или алюминиевым сечением 6 мм 2 соединяют с болтом, приваренным на шину. Подключение проводят «под болт».
Итак, подключение бытовых водонагревателей и других энергоёмких приборов к системе защитного заземления вызвано необходимостью соблюдения правил техники безопасности.
Устройство спасает жизни пользователей при неисправностях электроприборов и сводит к минимуму вероятность возникновения пожаров. Несложная в выполнении система заземления поможет избежать трагедий при пользовании электроприборами.
Как правильно заземлить бойлер, чтобы избежать возможного поражения электрическим током? Этот важный вопрос требует серьезного подхода. Современные квартиры и дома буквально напичканы всевозможной электротехникой. Она вносит в жизнь комфорт, помогает создавать уют, без нее немыслима жизнь современного человека. Но одновременно это источник повышенной опасности, исходящей от постоянного подключения к электросети. Избежать угрозы поможет создание в квартире системы заземления согласно правилам по электробезопасности.
Седьмое издание ПУЭ определяет, что заземление является преднамеренным электрическим соединением любой точки сети, электрической установки или электрооборудования с контуром заземляющего устройства. Последнее представляет собой систему «заземлитель – заземляющие проводники». Выделяют защитное и рабочее заземление.
Защитное
Через бойлер постоянно циркулирует вода, которая, не являясь дистиллированной, способна проводить электрический ток. В случае пробоя изоляции тэнов водонагревателя либо его электропроводки, металлические части корпуса окажутся под напряжением, ток начнет протекать и по воде.
Случайное прикосновение к бойлеру, купание, мытье рук или посуды может иметь травмирующие последствия. Степень нанесенных повреждений будет зависеть от силы тока и продолжительности его воздействия на организм человека. Результат от простой «встряски» до летального исхода. От такого сценария развития событий и призвана предохранять система защитного заземления.
Защитное заземление
Рабочее
Проходящий по токоведущим частям бойлера электрический ток создает собственное электромагнитное поле
. Под его воздействием в металлических деталях водонагревателя образуются блуждающие токи, способствующие коррозии, разрушению этих частей. Такое же воздействие оказывают поля от других домашних электроприборов, которыми заполнено окружающее пространство. Некоторые чувствительные люди способны воспринимать это в виде слабого пощипывания. С блуждающими токами
призвано бороться функциональное (рабочее) заземление.
Роль заземляющих установок сводится к следующему:
- защите от электрических поражений;
- отводу блуждающих токов;
- способствованию нормальному функционированию электрооборудования.
Проведение защитных мероприятий такого рода особо актуально для влажных помещений
, в которых зачастую и эксплуатируется водонагреватель. Подсоединение этого прибора к заземляющей сети сведет возможные негативные воздействия к нулю. В случае пробоев будет срабатывать максимально-токовая защита установленного на линии автомата (во время коротких замыканий на корпус), указывая на имеющуюся проблему.
Способы заземления бойлера

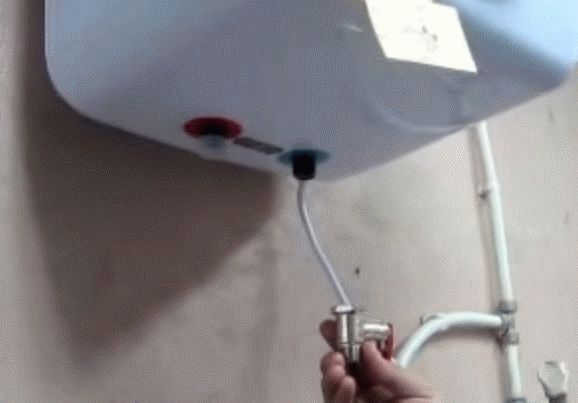

Наиболее примитивным методом заземлить бойлер в помещении является проводное соединение корпуса с любой металлической деталью, конструкция которой уходит под землю. Подойдет для этой цели, например, батарея центрального отопления. В современных реалиях у жильцов все более популярными становятся пластиковые трубы, в этом случае необходимо проверить стояк, возможно именно он является цельнометаллическим
К тому же важно знать, что заземлять электроприборы на трубопровод и прочие металлические конструкции категорически запрещается, поэтому данный способ организации защиты мы настоятельно рекомендуем обходить стороной (показан на фото ниже)!

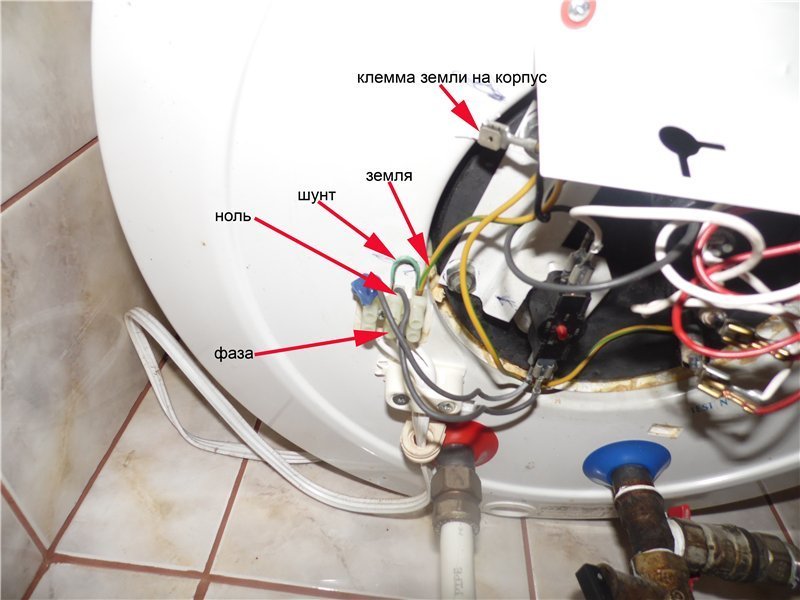

Клеммы для присоединения контакта для заземления присутствуют у большинства современных электроустановочных устройств. Это касается, например, розеток с «усиками», которые как раз и являются проводником для «земли». Чтобы сделать грамотное подключение водонагревателя необходимо:
- Произвести установку розетки с контактом для заземления. Ее расположение должно превышать 80 см от уровня пола и полметра от самого бойлера.
- В случае, если дом старый, в нем проведены двухжильные провода. Их необходимо заменить на трехжильные. Одна из жил должна иметь зелено-желтую изоляцию, именно ее правильно пускать на заземление. Провод идет до самого электрощита, который, в свою очередь, также должен быть заземлен.
- Чтобы выполнить проведение нового кабеля своими руками, придется заново сделать штробу для него. Это трудозатратный процесс. Есть более простой выход с использованием кабель-каналов, однако применять его в квартире — не комильфо.
- Отключив вводной автоматический выключатель, нужно присоединить нужные жилы к клеммам розетки (соблюдая цветовую маркировку проводов относительно «земли»)
- Подключить оставшиеся выводы к электрощиту. При этом земля подключается на специальную шину.
Если проводка двухпроводная, как, например, в хрущевке, можно пустить третью жилу через кабель-канал, избежав тем самым необходимость штробления. Это позволит избежать грязи и объемной работы, но выглядеть будет не слишком правильно. Однако это один из часто реализуемых вариантов, когда кабель двухжильный.
Еще один эффективный способ, позволяющий заземлить бойлер — подключить на линию водонагревателя устройство защитного отключения либо дифференциальный автомат с номиналом 10 либо 30 мА (ток утечки). В этом случае, даже если нет заземления в квартире, при возникновении опасной ситуации удара током удастся избежать, так как сработает УЗО и вся линия будет отключена от сети. О том, как подключить УЗО в квартире мы рассказывали в отдельной статье. Про подключение дифавтомата мы также говорили отдельно.
Бывают случаи, когда жильцы используют водонагреватель в ванной только отключенным. То есть вначале вода нагревается, затем бойлер отключается, и только после этого уже используется нагретая жидкость. Способ имеет право на существование, но крайне неудобен – вода остывает, ее может не хватить на весь процесс мытья, да и есть риск забыть отключить нагреватель вовремя. Заземление решит все эти проблемы.
В качестве совета – нужно покупать водонагреватели наиболее высокого качества. Они имеют хорошую изоляцию трубчатого электронагревателя, что позволит свести на нет возможность пробоя. О том, как выбрать накопительный водонагреватель для дома, мы рассказали в отдельной статье.
Процесс подключения заземляющего контакта для бойлера на даче или в частном доме полностью аналогичен описанному для квартир. Исключением служит лишь то, что саму конструкцию, которая сможет заземлить, необходимо возвести самостоятельно и строго руководствуясь правилами установки электрооборудования. О том, как сделать заземление в частном доме, мы рассказывали в отдельной статье.
В заключение хотелось бы отметить, что необходимость грамотного подключения заземления для бойлера, как и любого другого мощного электроприбора, обусловлена в первую и главную очередь безопасностью. Именно заземляющий контакт водонагревателя спасет жильцов от потенциальной возможности возникновения трагедии, а также обеспечит безопасность с точки зрения ликвидации риска пожара. Не стоит играть с судьбой, проще заземлить бойлер и сделать свою жизнь спокойнее. Надеемся, наша пошаговая инструкция по заземлению водонагревателя в квартире и частном доме была для вас полезной и помогла самостоятельно выполнить монтаж заземляющего контура!
Наверняка вы не знаете:
- Как сделать заземление в квартире своими руками
- Для чего нужна система уравнивания потенциалов в ванной комнате
- Как выбрать УЗО для квартиры
Опубликовано:
18.04.2017
Обновлено: 06.09.2019
Способы
Все методы заземления делятся на две категории:
- Защитное. Это способ, при котором бойлер прикрепляют к контуру отдельным проводником. Когда напряжение попадает на водонагреватель, оно отводится в определенном порядке. Напряжение поступает к корпусу электроустановку, затем к проводнику, шине заземления и земле. Согласно рекомендациям электропроводок, сопротивление в этом случае не должно превышать 4 ОМ. Поскольку сопротивление кожи людей больше, ток направляется в землю. При повышении силы тока активируется защитный автомат. Электроприбор выключится самостоятельно.
- Зануление. Розетка снабжена дополнительным проводом. Обычно его окрашивают в желто-зеленый оттенок. Он называется PE-проводником. Деталь подключают к наиболее опасным участкам бойлера. Если нагревательный элемент сломается, ток отправится по следующему пути: фазный провод, корпус устройства, провод защиты, распределительный щиток. Если сила тока станет выше нормы, сработает защита.
В многоквартирном доме
В домах, построенных до 1998 года, приборы заземляют по одному стандарту. Тогда действовал норматив для всей страны. Электроприборы заземляли по схеме TN-C. Ее особенность в глухозаземленной нейтрали.
В современных домах питание проводят с помощью пятижильного кабеля. В нем есть разделение рабочего и защитного нулевого проводов. Провести заземление в квартире можно по схеме, обозначенной на картинке.
В частном доме
Заземлять водонагреватель в частном доме нужно так:
- Вырыть траншею равносторонним треугольником. Стороны должны быть не более 2, 5 метров в ширину. Дополнительно сделать углубление для шины.
- Вбить штыри по углам. Нужно оставить 10-12 см. над траншеей.
- Соединить штыри между собой, зарыть траншею.
- Приварить болты к полосе, предназначенной для стены. К ним будет подключен бойлер.
- Соединить клемму заземления с медным проводом.
На даче
Для дачи лучше выбирать компактный водонагреватель. Но помимо габаритов необходимо учитывать объем, мощность и способ подключения. Также нужно подумать над типом бойлера. Стоит отдать предпочтение накопительным, а не проточным. Первые легче заземлить на даче.
Медный провод подключают к электроприбору с одной стороны. С другой подсоединяют к щитку. В конце на болты припаивается контакт.
Зачем нужно заземление
Если на корпус, или в емкость с водой, пробьет фаза – полезный электроприбор превратится в настоящего убийцу. Представьте, что вы находитесь в набранной ванне или стоите под включенным душем. А вода неожиданно становится источником питания с напряжением 220 вольт.
Причем попадание напряжения на корпус или в бак с водой происходит не по причине перетертой изоляции проводки, или неисправности платы управления. Любой бойлер оснащен электрическим нагревателем (ТЭНом), который всегда находится в воде. Стоит получить небольшое повреждение внутренней изоляции, или нарушить корпус ТЭНа по причине коррозии, вода сразу попадает под напряжение.
Все разговоры о том, что вода течет по стальным трубам, которые имеют контакт с физической «землей» – беспочвенны.
Во-первых: неизвестно, где находится ближайшая точка контакта трубы с «землей», а вы расположены рядом с бойлером. Так что электроток в первую очередь выберет мокрое человеческое тело в качестве проводника.
Во-вторых: в любом доме, даже старой постройки, большая часть стальных труб давно заменена на полипропиленовые. Так что контакта с «физической» землей может не быть вовсе.
Поэтому, заземление вашего бойлера – вопрос вашей же ответственности и безопасности.
Любой водонагреватель имеет в сетевом шнуре третий провод – для подключения к правильной розетке с заземлением. Кроме того, во многих моделях можно найти выделенный контакт шины заземления. В соответствии с требованиями ПУЭ, провод имеет желто-зеленую маркировку.
Сбор контура
Разрезаем уголок на шесть полосок по три метра. Одну сторону трех из них срезаем под острым углом болгаркой, в дальнейшем будет намного легче их забивать в землю. Вырываем в земле канаву треугольной формы, с длиной стороны чуть больше трех метров и глубиной 30-50 см. В углы полученного треугольника остриями вниз устанавливаем профиля и помощью кувалды забиваем их практически на всю длину, оставив сантиметров 10 сверху.
Свариваем вбитые уголки между собой тремя оставшимися. По сути, на этом контур готов. По форме он напоминает стул с тремя ножками, закопанными в землю, как на фото. Теперь следует подключиться к щитку.
Делаем своими руками канаву от ближайшего угла контура к месту в доме, где расположен щиток. Просверливаем в цоколе дома сквозное отверстие. Проволока приваривается одной стороной к углу контура и по канаве через сделанное в цоколе отверстие заводится в дом.
Это нельзя делать с помощью провода, так как он со временем сгниет.
К концу проволоки, который находится в доме, приваривается шляпкой вниз шуруп. После этого закапываем контур и проволоку. Хорошо, если вы устанавливаете его в мягкую землю или глину, они хорошо проводят ток за счет высокого содержания солей. Если контур устанавливается в песок, место монтажа нужно полить солевым раствором.
Разновидности систем заземления
Классификация типов систем заземления приводится в качестве основной из характеристик питающей электрической сети. ГОСТ Р 50571.2-94 «Электроустановки зданий. Часть 3. Основные характеристики» регламентирует следующие системы заземления: TN-C, TN-S, TN-C-S, TT, IT. Система TN-C
Система TN-C (фр. Terre-Neutre-Combine) предложена немецким концерном AEG в 1913 году. Рабочий ноль и PE-проводник (англ. ProtectionEarth) в этой системе совмещены в один провод. Самым большим недостатком была возможность появления фазного напряжения на корпусах электроустановок при аварийном обрыве нуля. Несмотря на это, данная система все еще встречается в постройках стран бывшего СССР.
Система TN-S
Разделение нулей в TN-S и TN-C-S
На замену условно опасной системы TN-C в 1930-х годах была разработана система TN-S (фр.Terre-Neutre-Separe), рабочий и защитный ноль в которой разделялись прямо на подстанции, а заземлитель представлял собой довольно сложную конструкцию металлической арматуры. Таким образом, при обрыве рабочего нуля в середине линии, корпуса электроустановок не получали линейного напряжения. Позже такая система заземления позволила разработать дифференциальные автоматы и срабатывающие на утечку тока автоматы, способные почувствовать незначительный ток. Их работа и по сей день основывается на законах Кирхгофа, согласно которым текущий по фазному проводу ток должен быть численно равным текущему по рабочему нулю току.
Также можно наблюдать систему TN-C-S, где разделение нулей происходит в середине линии, однако, в случае обрыва нулевого провода до точки разделения, корпуса окажутся под линейным напряжением, что будет представлять угрозу для жизни при касании.
Система TN-C-S
В системе TN-C-S трансформаторная подстанция имеет непосредственную связь токоведущих частей с землёй. Все открытые проводящие части электроустановки здания имеют непосредственную связь с точкой заземления трансформаторной подстанции. Для обеспечения этой связи на участке трансформаторная подстанция — электроустановки здания применяется совмещенный нулевой защитный и рабочий проводник (PEN), в основной части электрической цепи — отдельный нулевой защитный проводник (PE).
Система TT
В системе TT трансформаторная подстанция имеет непосредственную связь токоведущих частей с землёй. Все открытые проводящие части электроустановки здания имеют непосредственную связь с землёй через заземлитель, электрически независимый от заземлителя нейтрали трансформаторной подстанции.
Система IT
В системе IT нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части заземлены. Ток утечки на корпус или на землю в такой системе будет низким и не повлияет на условия работы присоединенного оборудования. Система IT применяется, как правило, в электроустановках зданий и сооружений специального назначения, к которым предъявляются повышенные требования надежности и безопасности, например в больницах для аварийного электроснабжения и освещения.
Зануление — это преднамеренное электрическое соединение открытых проводящих частей электроустановок, не находящихся в нормальном состоянии под напряжением, с глухозаземленной нейтральной точкой генератора или трансформатора, в сетях трехфазного тока; с глухозаземленным выводом источника однофазного тока; с заземленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности. Защитное зануление является основной мерой защиты при косвенном прикосновении в электроустановках до 1 кВ с глухозаземленной нейтралью.
Этапы устройства заземления водонагревателя
Вариант заземления водонагревателя.
Инструкция по к сети требует обязательного заземления корпуса прибора, на котором специально для этих целей предусмотрена специальная шпилька с шайбами и гайкой. Если прибор не заземлять, то сервисный центр не поставит гарантию на него.
Заземление к водонагревателю осуществляется посредством специального контакта в вилке и розетке. Нередко для того чтобы сделать заземление, водонагреватель оснащается специальной клеммой. В этом случае заземлить прибор не составит особого труда.
При самостоятельном заземлении очень часто допускается одна и та же ошибка, которая заключается в соединении розетки и бойлера напрямую через фазу. Делать это ни в коем случае нельзя. В противном случае возрастет вероятность аварийного пробивания фазы. В большинстве квартир, построенных во времена СССР, используется двухжильная проводка, которая не предназначена для подключения заземления. В связи с тем что для современных бытовых приборов, в том числе бойлера, необходим трехжильный кабель, старую проводку нужно сменить на новую.

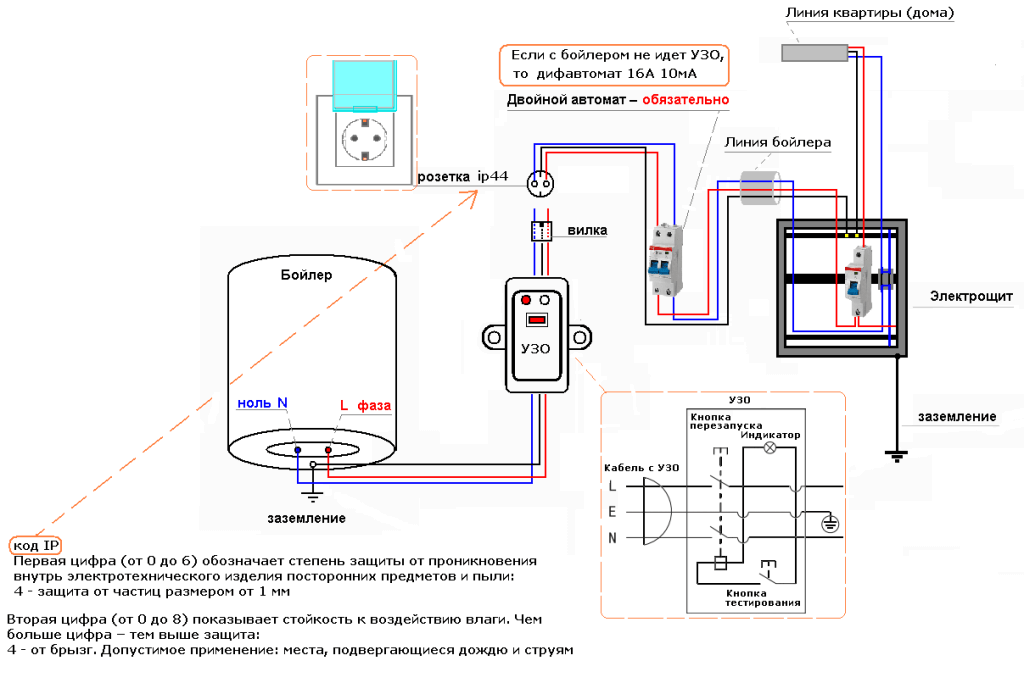

Схема подключения бойлера.
Важно! Самым распространенным способом заземления водонагревателя является замыкание заземляющего провода на любой металлический предмет, который, в свою очередь, связан непосредственно с землей. Чаще всего в качестве такого металлического предмета используется водопроводный или отопительный стояк
Что касается квартир в панельных домах, то сделать заземление в этом случае можно к закладным металлическим деталям, которые связаны с землей посредством сети арматур
Она находится в бетонных плитах. Последний вариант считается наиболее благоприятным, так как он не способствует разрушению водопроводного и отопительного стояка
Что касается квартир в панельных домах, то сделать заземление в этом случае можно к закладным металлическим деталям, которые связаны с землей посредством сети арматур. Она находится в бетонных плитах. Последний вариант считается наиболее благоприятным, так как он не способствует разрушению водопроводного и отопительного стояка
Чаще всего в качестве такого металлического предмета используется водопроводный или отопительный стояк. Что касается квартир в панельных домах, то сделать заземление в этом случае можно к закладным металлическим деталям, которые связаны с землей посредством сети арматур. Она находится в бетонных плитах. Последний вариант считается наиболее благоприятным, так как он не способствует разрушению водопроводного и отопительного стояка.
Если же произвести замену проводки невозможно, можно решить проблему двумя способами:
- на расстоянии 30 см от пола по всему периметру комнаты к стене прикрепить металлическую рейку. Возле каждой розетки в рейку вставить болт с плоской шляпкой таким образом, чтобы рейка плотно прилегала к стене. Из розетки выводят провод заземления, после чего он оголяется и наматывается на болт. В самом конце все нужно зафиксировать с помощью гайки;
- из розеток, которые нуждаются в заземлении, выводится кабель внешним способом и тянется до плинтуса. В определенном месте производится соединение цепи проводов для заземления, после чего они подключаются к электрощитку.
Электрическая схема водонагревателя.
Прежде чем заземлить водонагревательное устройство, необходимо подготовить следующие инструменты и материалы:
- стальная проволока;
- железные штыри;
- болты с шайбами и гайками;
- перфоратор;
- сверло;
- молоток;
- инверторный сварочный аппарат;
- гаечные ключи;
- заточный станок.
Способы заземления бойлера
Наиболее примитивным методом заземлить бойлер в помещении является проводное соединение корпуса с любой металлической деталью, конструкция которой уходит под землю. Подойдет для этой цели, например, батарея центрального отопления. В современных реалиях у жильцов все более популярными становятся пластиковые трубы, в этом случае необходимо проверить стояк, возможно именно он является цельнометаллическим
К тому же важно знать, что заземлять электроприборы на трубопровод и прочие металлические конструкции категорически запрещается, поэтому данный способ организации защиты мы настоятельно рекомендуем обходить стороной (показан на фото ниже)!
Клеммы для присоединения контакта для заземления присутствуют у большинства современных электроустановочных устройств. Это касается, например, розеток с «усиками», которые как раз и являются проводником для «земли». Чтобы сделать грамотное подключение водонагревателя необходимо:
- Произвести установку розетки с контактом для заземления. Ее расположение должно превышать 80 см от уровня пола и полметра от самого бойлера.
- В случае, если дом старый, в нем проведены двухжильные провода. Их необходимо заменить на трехжильные. Одна из жил должна иметь зелено-желтую изоляцию, именно ее правильно пускать на заземление. Провод идет до самого электрощита, который, в свою очередь, также должен быть заземлен.
- Чтобы выполнить проведение нового кабеля своими руками, придется заново сделать штробу для него. Это трудозатратный процесс. Есть более простой выход с использованием кабель-каналов, однако применять его в квартире — не комильфо.
- Отключив вводной автоматический выключатель, нужно присоединить нужные жилы к клеммам розетки (соблюдая цветовую маркировку проводов относительно «земли»)
- Подключить оставшиеся выводы к электрощиту. При этом земля подключается на специальную шину.
Если проводка двухпроводная, как, например, в хрущевке, можно пустить третью жилу через кабель-канал, избежав тем самым необходимость штробления. Это позволит избежать грязи и объемной работы, но выглядеть будет не слишком правильно. Однако это один из часто реализуемых вариантов, когда кабель двухжильный.
Еще один эффективный способ, позволяющий заземлить бойлер — подключить на линию водонагревателя устройство защитного отключения либо дифференциальный автомат с номиналом 10 либо 30 мА (ток утечки). В этом случае, даже если нет заземления в квартире, при возникновении опасной ситуации удара током удастся избежать, так как сработает УЗО и вся линия будет отключена от сети. О том, как подключить УЗО в квартире мы рассказывали в отдельной статье. Про подключение дифавтомата мы также говорили отдельно.
Бывают случаи, когда жильцы используют водонагреватель в ванной только отключенным. То есть вначале вода нагревается, затем бойлер отключается, и только после этого уже используется нагретая жидкость. Способ имеет право на существование, но крайне неудобен – вода остывает, ее может не хватить на весь процесс мытья, да и есть риск забыть отключить нагреватель вовремя. Заземление решит все эти проблемы.
В качестве совета – нужно покупать водонагреватели наиболее высокого качества. Они имеют хорошую изоляцию трубчатого электронагревателя, что позволит свести на нет возможность пробоя. О том, как выбрать накопительный водонагреватель для дома, мы рассказали в отдельной статье.
Процесс подключения заземляющего контакта для бойлера на даче или в частном доме полностью аналогичен описанному для квартир. Исключением служит лишь то, что саму конструкцию, которая сможет заземлить, необходимо возвести самостоятельно и строго руководствуясь правилами установки электрооборудования. О том, как сделать заземление в частном доме, мы рассказывали в отдельной статье.
В заключение хотелось бы отметить, что необходимость грамотного подключения заземления для бойлера, как и любого другого мощного электроприбора, обусловлена в первую и главную очередь безопасностью. Именно заземляющий контакт водонагревателя спасет жильцов от потенциальной возможности возникновения трагедии, а также обеспечит безопасность с точки зрения ликвидации риска пожара. Не стоит играть с судьбой, проще заземлить бойлер и сделать свою жизнь спокойнее. Надеемся, наша пошаговая инструкция по заземлению водонагревателя в квартире и частном доме была для вас полезной и помогла самостоятельно выполнить монтаж заземляющего контура!
