3 способа, как открутить гайку крепления ротора
Инструкция по разборке
Независимо от того, какая причина неисправности, необходимо знать, как разобрать пылесос для того, чтобы осуществить его ремонт своими руками.
Необходимо снять уплотняющую решетку, которая находится под крышкой отсека пылесборника. Крепится крышка двумя винтами или прочими резьбовыми соединениями. Выкручивают винты с помощью отвертки с подходящим сечением, по часовой стрелке. После снятия уплотняющей решетки необходимо отсоединить блок управления и крышку пылесборника. В зависимости от конфигурации и модели пылесоса пылесборник либо просто вынимается, либо откручивается. Под пылесборником находится система сбора мусора, под которой корпус соединен с двигателем. Для того чтобы добраться до мотора пылесоса, необходимо отделить корпус прибора от основания. В некоторых моделях это становится возможным после выкручивания потайного винта, скрытого в ручке. Двигатель защищен специальной тканевой прокладкой, которая крепится на входе приемного шланга. Прокладка снимается и очищается, в случаи необходимости прокладку меняют на новую. С двигателя снимаются провода, подающие питание. Для того, чтобы снять провода необходимо открутить винтовые зажимы. Независимо от фирмы производителя прибора (Bosch, LG, Electrolux, Rainbow и прочие), первое, что предпримет опытный мастер – проверка подшипниковых пар (верхние, нижние). Подшипники отвечают за работу мотора. Малейшие признаки износа: неровности, трещины – являются руководством к замене комплектующих
Помимо подшипников, важно проверить целостность щетки и якоря двигателя. Разборка двигателя в домашних условиях требует опыта проведения подобных работ
Если опыт подобных действий отсутствует, правильнее будет обратиться за помощью в центр сервисного обслуживания. На первом этапе разборки двигателя снимается кожух
Снять его можно с помощью прямой отвертки, линейки или планки. Кожух платно прилегает к двигателю, поэтому можно слегка постучать по нему для отсоединения
Важно умеренно прикладывать силы, поскольку крайне просто повредить целостность кожуха. После того как кожух снят, открывается доступ к крыльчатке, которая держится на встроенных гайках
Гайки дополнительно закрепляют с помощью клея, поэтому на данном этапе пригодится растворитель. Под крыльчаткой находятся четыре шурупа, крепящих двигатель. Их поочередно откручивают. Когда к мотору появился свободный доступ, проверяют его работоспособность. При выявлении нарушений или неисправностей, неполадки устраняются, вышедшие из строя детали заменяются, сборка производится в обратном порядке.
Ремонт пылесоса с функцией влажной уборки будет немного сложнее, поскольку придется работать и с водяной помпой. Основной задачей помпы является подача воды в пылесборник, по этой причине помпа устанавливается на его входе
При ремонте моющего пылесоса необходимо уделить внимание и отсоединению помпы
Ремонт мультиварки своими силами
Предотвращаем поломки
Современные приборы имеют довольно сложное устройство и оснащаются различными защитными механизмами, обеспечивающими автоматическое выключение как при возникающих неполадках, так и при перегрузках. Например, пылесос может перестать работать при критическом снижении силы всасывания, что позволит не допустить поломки двигателя. Но в большинстве случаев проблемы устранимы. А чтобы предотвратить неисправности, нужно соблюдать несколько несложных мер профилактики:
- Не допускайте переполнения контейнера или мешка для сбора мусора. Если пыли очень много, то она может мешать перемещению потока воздуха и повышать ложащуюся на мотор нагрузку. В итоге защитный механизм автоматически выключит пылесос, чтобы не допустить выхода двигателя из строя. О данной проблеме расскажут пыль, вылетающая из выходного отверстия прибора, расположенного в задней части корпуса, а также характерный запах. Для предупреждения поломок своевременно очищайте пылесборник.
- Избегайте попадания в корпус каких-либо предметов. Они могут перекрыть и забить воздуходув, что тоже спровоцирует автоматическое выключение современного пылесоса. Чтобы избежать такой проблемы, прежде чем пылесосить пол, осмотрите его, а потом подметите или соберите крупный мусор руками.
- Минимизируйте вероятность засорения гибкого шланга. Если в нем застрянет крупный предмет, то пылесос может сначала начать работать шумнее, чем обычно, или издавать нехарактерные для него звуки, а потом отключиться из-за критического снижения силы всасывания и перегрузки двигателя. Для профилактики следует предварительно освобождать пол ото всех случайно упавших на него вещей.
- Прибор может перестать работать, если очень сильно загрязнился фильтр защиты мотора. Об этом расскажет специфический запах сильно нагретой или горелой пыли. Чтобы не столкнуться с такой проблемой, фильтры нужно периодически очищать. А если вы пылесосите часто и помногу, производите очистку регулярно – раз в неделю.
- Не следует перегружать пылесос, чтобы он не перегревался и не выключался. Для этого не эксплуатируйте его дольше двадцати-тридцати минут подряд. А если вы выбрали максимальную мощность и самую большую скорость, то продолжительность периода непрерывного использования сокращается до пяти-десяти минут. Периодически давайте прибору отдыхать и остывать, пылесосьте квартиру или дом постепенно, например, по одной комнате.
Видео: не включается пылесос – что делать?
Как защитить технику от выхода из строя
Чтобы техника служила долго и не переставала работать, необходимо регулярно чистить ее и проводить техобслуживание. Это займет немного времени и значительно увеличит срок работы устройства.
Чтобы техника работала без отказа, стоит придерживаться некоторых правил:
Не перегружать технику, так как это приведет к перегреву. Лучше всего выключать устройство каждые 20-30 минут и давать остыть. Не использовать бытовое устройство для уборки строительной пыли. Бытовые модели не приспособлены для этого – мелкая и въедливая пыль быстро выведет из строя мотор. Если техника начала перегреваться, стоит сразу выключить ее и провести проверку. Не все модели оборудованы автоматическим выключением при перегреве. Не стоит пытаться втянуть крупные куски мусора – они могут застрять в шланге или насадке. Необходимо регулярно менять оба фильтра. Выпускной, который задерживает большую часть пыли, необходимо вытаскивать и чистить после 50 часов работы. Тонкий, предназначенный для устранения аллергенов и микроорганизмов, нужно заменять по мере загрязнения. Чем больше на фильтрах грязи, тем сильнее греется двигатель при работе
Без фильтров пылесосить нельзя: мусор втянется в мотор и сломает его
Важно проверять наполненность пылесборника и регулярно вытряхивать или менять его. На современных моделях есть система отслеживания, которая подает сигнал, но она не всегда правильно работает
Лучше всего менять контейнер, когда тот заполнен на 80% – это примерно 3-5 уборок. Не стоит разбирать устройство самостоятельно – при возникновении вопросов лучше обратиться к специалисту.
Если пылесос внезапно выключился во время работы и не включается опять, причина скорее всего в перегреве мотора. Перегрев же может быть вызван переполненным контейнером для мусора, засорившимся шлангом или фильтром, а также поломками в моторе. Большую часть проблем можно устранить дома, но некоторые стоит доверить специалистам.
Причины сильного нагрева пылесоса при работе
Пылесос работает, но перестает всасывать пыль — почему происходит
Создание циклона для пылесоса — схемы для строительного и бытового
Как устроен пылесос и что с его помощью можно делать
Изготовление мешка из ткани в пылесос своими руками
Промышленные пылесосы для уборки производственных помещений
Серьезные поломки пылесосов Самсунг
Ремонт серьезных дефектов, как правило, требует вмешательства сертифицированных мастеров. Однако и здесь некоторые из неисправностей доступны для ремонта своими руками. Например, заменить поврежденный сетевой выключатель владелец вполне может сам.
№1 — кнопка включения и питающий кабель
Неисправность сетевого выключателя не дает включить аппарат в работу либо при включении нет фиксации рабочего режима. В первом случае реакция при активации кнопки нулевая.
Во втором случае пылесос запускается при нажатой клавише, но сразу отключается, стоит пользователю отпустить кнопку.
Работоспособность сетевого выключателя легко проверить тестером – прибором электромеханика. Нерабочая кнопка не создаёт контакта между клеммами в любом положении.
Кнопка с нарушением фиксации создает контакт только в нажатом положении. Подключением щупов тестера на клеммы кнопки можно проверить работоспособность всех положений.
Наряду с коммутацией сети неисправным может быть также питающий кабель пылесоса. Проверяется сетевой шнур тем же тестером.
Проверка сетевого шнура предполагает также тестирование розеток питания, которыми владелец пользуется, включая пылесос в работу.
№2 — регулятор мощности всасывания воздуха
Модулем регуляции мощности всасывания комплектуются многие модели Samsung. По сути, этот модуль является регулятором частоты вращения вала электродвигателя, установленного внутри пылесоса. Модуль представляет собой электронную схему (относительно несложную) на базе тиристоров.
Неисправность модуля — обычно выход из строя тиристора — влечет за собой либо невозможность запустить пылесос, либо полное отсутствие возможности регулировать производительность аппарата. В любом случае требуется разборка пылесоса, демонтаж модуля регуляции и замена компонентов, вышедших из строя.
Здесь достаточно проблематично работать своими руками без наличия определенных навыков, например, умения отличать резистор от конденсатора или умения держать в руках паяльник. Однако при желании эти качества электронщика несложно освоить.
№3 — электродвигатель бытового пылесоса
Сложной неисправностью, конечно же, считается выход из строя электродвигателя пылесоса. Как правило, в составе конструкций современной бытовой техники, выпускаемой под маркой Samsung, используются двигатели осевого типа, частота вращения которых достигает 20000 об/мин.
Вращение с такой высокой частотой сопровождается значительными нагрузками на опорные подшипники. Поэтому одной из частых неисправностей пылесосов Samsung является дефект подшипников. Что обычно сопровождается повышенным шумом работы аппарата, иногда очень сильным.
Работа по замене подшипников пылесоса своими руками отличается сложностями, но вполне выполнима. Однако изначально придется разобрать все содержимое конструкции уборочной техники, чтобы добраться до мотора.
Конечно же, в процессе разборки пылесоса рекомендуется фиксировать последовательность установки деталей, записывая на бумаге, или можно фотографировать на смартфон.
На демонтированном двигателе потребуется снять контактные щетки и кожух крыльчатки. Этот процесс относительно несложный.
Контактные щетки, как правило, крепятся одним винтом и легко вынимаются из установочных ниш. На кожухе крыльчатки (внешняя половина) нужно аккуратно отогнуть четыре точки вальцовки и применяя некоторое усилие, стянуть кожух.
Самый сложный процесс – отвинчивание гайки, которой на валу двигателя закреплена крыльчатка.
Умельцы, имеющие опыт в выполнении ремонта пылесосов, применяют для этих целей разные способы:
- зажимают коллектор двигателя деревянными чурками;
- наматывают на коллектор изолированный провод;
- пропиливают паз по торцу вала.
В итоге крыльчатку удаётся снять. Дальше – «дело техники» — вынимается тяговым усилием вал, и меняются дефектные подшипники. Затем сборка в обратном порядке.
Электрические дефекты двигателей – обрыв, межвитковое замыкание обмотки, прожог коллектора – явления относительно редкие, но тоже имеют место. В таких случаях обычно электродвигатель меняется на другой (новый) экземпляр.
Почему так много?
Если рассмотреть шильдики старых «Ракет», «Юпитеров» и подобных им «оттуда», то обнаружится, что потребляли старые от сети по 350-450 Вт, а современные пылесосы берут по 1200-2000 Вт. Происки проклятых буржуинов после развала СССР? Нет, все тут честно, дело совсем в другом.
Более 30 лет тому назад медики заметили, что горничные в отелях, уборщики театральных залов и другие люди, постоянно пользующиеся пылесосами, заболевают силикозом почти так же часто, как шахтеры. Оказалось – обычная пыль в пылесборнике дробится, выделяя очень вредные частицы размером 1-10 мкм (микрон). Сквозь ткань пылесборника микропыль проходит беспрепятственно и вздымается в воздух, а при вытряхивании мешка ее концентрация перепрыгивает все мыслимые пределы, и так держится часами.
Пылесосы стали делать с 2-3 ступенчатой очисткой воздуха, но на продувку микрофильров понадобилась дополнительная мощность мотора. А покупатели все как один желали, чтобы пылесосы стали тише, легче и меньше. Т.е., более мощный мотор пришлось делать компактнее и снабжать менее эффективным малошумным вентилятором. Двигатель пылесоса уже не мог работать без принудительного охлаждения, и его мощность пришлось еще увеличить для обдува самого себя. Так и сложились теперешние пределы потребляемой мощности бытовых пылесосов.

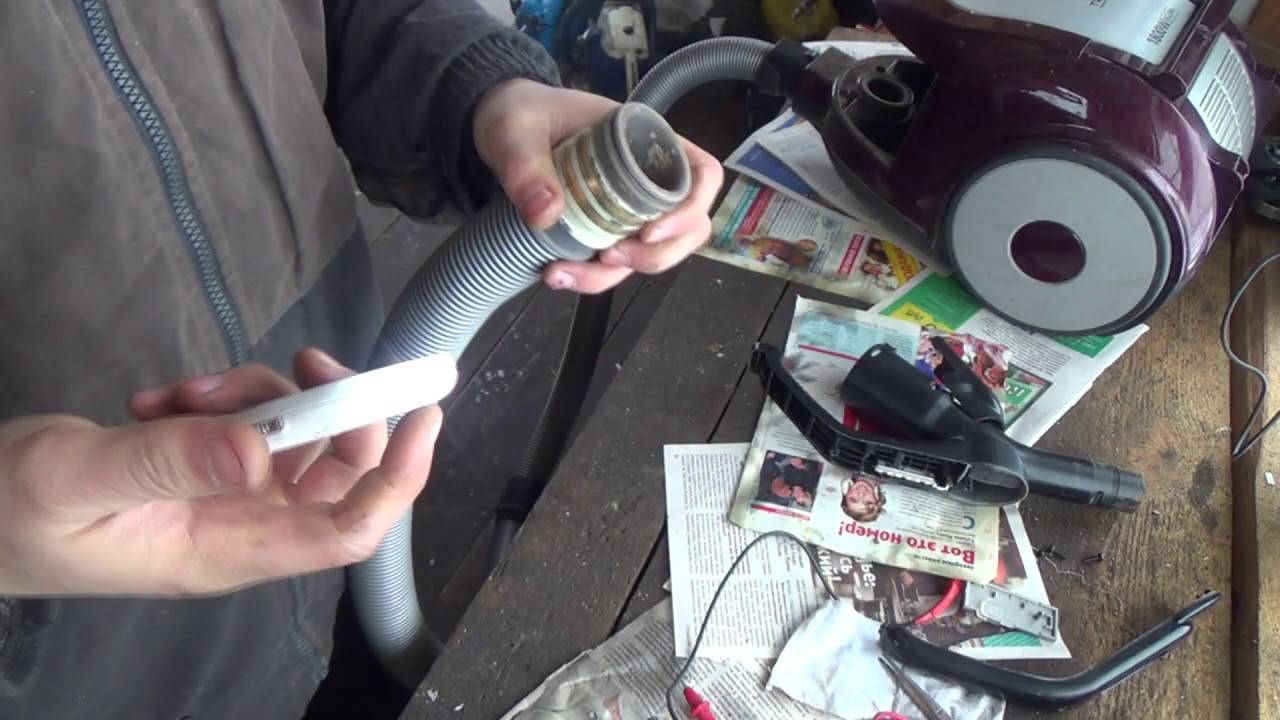

Роль фильтров и шланга
Пыльный воздух вреден мощному малогабаритному электромотору ничуть не менее, чем микропыль человеческим легким. Как следствие, все без исключения современные пылесосы строятся по схеме с полнопоточным охлаждением мотора очищенным воздухом. Если старый пылесос с забитым мешком просто плохо тянул, то современный с засорившимися фильтрами через несколько мин после запуска перейдет на пониженную мощность, или будет выключен аварийным термостатом, или сгорит, если нет защитной автоматики (самые дешевые) либо она заглушена (есть такие умельцы). Поэтому, прежде чем разобрать пылесос, как описано далее, проверьте все фильтры и, при необходимости замените или промойте и перезаправьте, см. далее. А также – шланг, тоже см. далее. Симптомы неисправностей из-за поломки шланга могут совпадать с гораздо более серьезными.
Устройство двигателя пылесоса
Общая компоновка
Более подробно этот вопрос раскрыт в статье о коллекторном двигателе.
Здесь же нам следует сосредоточить внимание на том, что внутри корпуса со статорной обмоткой вращается ротор, закрепленный на оси вала с двумя подшипниками. На нем расположены:. На нем расположены:
На нем расположены:
- сердечник магнитопровода;
- обмотка, подключенная к коллекторному узлу с пластинами.
Электрический контакт для прохождения тока по обмотке якоря создается за счет щеток, прижимаемых к пластинам усилием сжатой пружины.
Крыльчатка вентилятора вращается всегда в одну сторону. Поэтому для ее крепления используется гайка с резьбой, заворачиваемая в противоположную вращению сторону. При работе пылесоса она силами инерции дополнительно фиксируется, а открутиться не сможет.
Этот же принцип используется у педалей велосипеда: на них применено два вида разных направлений резьбы: правая и левая навивка для своей стороны.
Последовательность разборки
Чтобы отремонтировать электрический двигатель пылесоса необходимо первоначально:
- изъять щетки из корпуса;
- открутить гайку фиксации с левой резьбой так, чтобы не повредить обмотки на статоре и роторе и сохранить конструкцию коллекторного механизма, оставить его в исправном состоянии;
- извлечь якорь и оценить состояние подшипников, токопроводов и обмоток.

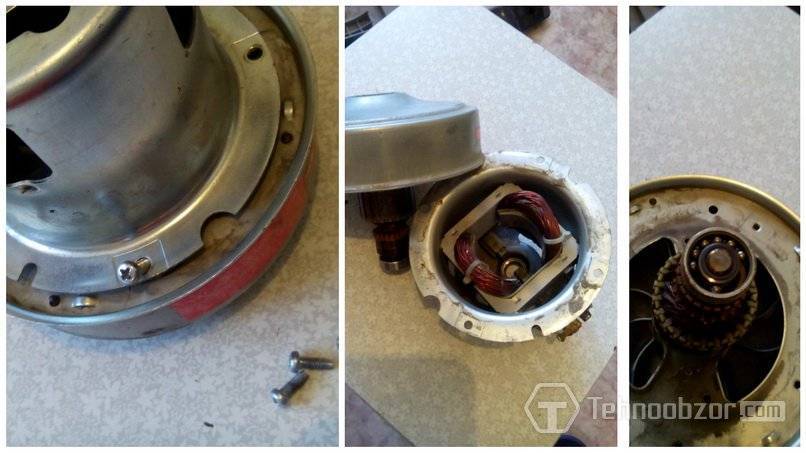

Все эти действия мне пришлось выполнять, чтобы разобрать электрический двигатель пылесоса Samsung. Показываю их с фотографиями.
Процесс разборки и ремонт пылесоса
Перед разборкой аппарата подготовьте необходимые инструменты и расходники:
- набор отвёрток (обычно достаточно двух крестовых отвёрток для шурупов разного размера и двух плоских);
- плоскогубцы либо кусачки;
- пинцет;
- торцовый гаечный ключ на 12 миллиметров;
- слесарные тиски;
- круглый напильник;
- ножовка по металлу;
- пара деревянных брусочков (примерно 1×4 сантиметра);
- смазка.
После подготовительного этапа переходим к непосредственной разборке прибора. Разбирать необходимо в строгой последовательности:
Первым делом нужно снять уплотнительную решётку, находящуюся под крышкой отделения пылесборника. Закрепляется крышка при помощи пары винтов, либо других резьбовых соединений. Выкручиваются винты посредством отвёртки с нужным сечением, по часовой стрелке. Далее отсоединяется блок управления и крышка пылесборника. Исходя из конструктивных особенностей и модели пылесоса, пылесборник либо просто вытаскивается, либо откручивается. Под ним расположена система сбора мусора, где корпус соединён с мотором. Чтобы попасть к мотору, нужно отделить корпус изделия от основания. В ряде моделей это делается при помощи выкручивания потайного винтика, скрытого в ручке. Мотор защищён специальной прокладкой из ткани, которая крепится на входе шланга. Данную прокладку нужно снимать и прочищать, а при необходимости её следует заменить. На следующем этапе с двигателя снимаются провода, которые подают питание. Для этого необходимо сначала открутить винтовые зажимы. В независимости от бренда аппарата, первым делом следует проверить подшипники, поскольку эта делать отвечать за нормальное функционирование мотора. Первичные признаки износа подшипниковой пары — неровности и трещинки — служат сигналом к замене деталей. Вместе с тем, нужно проверить целостность щётки и якоря двигателя. Если детали в нормальном состоянии, то промажьте их маслом. Пинцетом нужно вынуть пыльник, прочистить его и также смазать для профилактики. Теперь переходим непосредственно к мотору. Для этого сначала нужно снять кожух при помощи прямой отвёртки. Кожух прилегает к мотору достаточно плотно, поэтому необходимо немного постучать по нему, чтобы кожух отсоединился
Однако важно рассчитывать силы, иначе можно нарушить целостность компонента. После снятия кожуха появляется доступ к крыльчатке, закреплённой посредством встроенных гаек
Гайки крепятся при помощи клея, поэтому вам понадобится растворитель. Под крыльчаткой имеется четыре шурупа, с помощью которых крепится сам двигатель
Их можно просто открутить один за другим. При появлении свободного доступа к мотору, переходим к проверке его работоспособности. Если выявлены некоторые нарушения, то неполадки по мере возможности устраняются самостоятельно, элементы, вышедшие из строя, заменяются. Сборка устройства производится в обратном порядке.
Все извлекаемые компоненты и корпус нужно хорошо прочищать и протирать тряпочкой от пыли.
Полезно! Если вы решили заняться ремонтом пылесоса с возможностью влажной уборки своими руками, то вам придётся поработать с водяной помпой. Помпа является важным функциональным элементом и отвечает за подачу воды в пылесборник, место её на входе
Поэтому при ремонте такого агрегата необходимо уделить особое внимание отсоединению помпы
Пошаговая инструкция по разборке двигателя
С помощью отвёртки откручиваются два болта сбоку, которые находятся в верхней части корпуса. Далее корпус нужно чуть повернуть и посмотреть на двигатель. Присмотревшись внимательно, можно увидеть, что вытащить его мешает катушка
Поэтому, необходимо осторожно освободить мотор от проводов и отсоединить разъёмы. Катушка, при этом, должна остаться на месте
После извлечения двигателя из корпуса произведите тщательную чистку. Далее снимается уплотняющая резинка посредством откручивания боковых болтов. С помощью отвёртки нужно разъединить две половинки корпуса мотора и вынуть мотор из кожуха (этот момент был описан выше в общих положениях по разборке прибора). В верхней части мотора имеются завальцовки, которые следует выгнуть в другую сторону

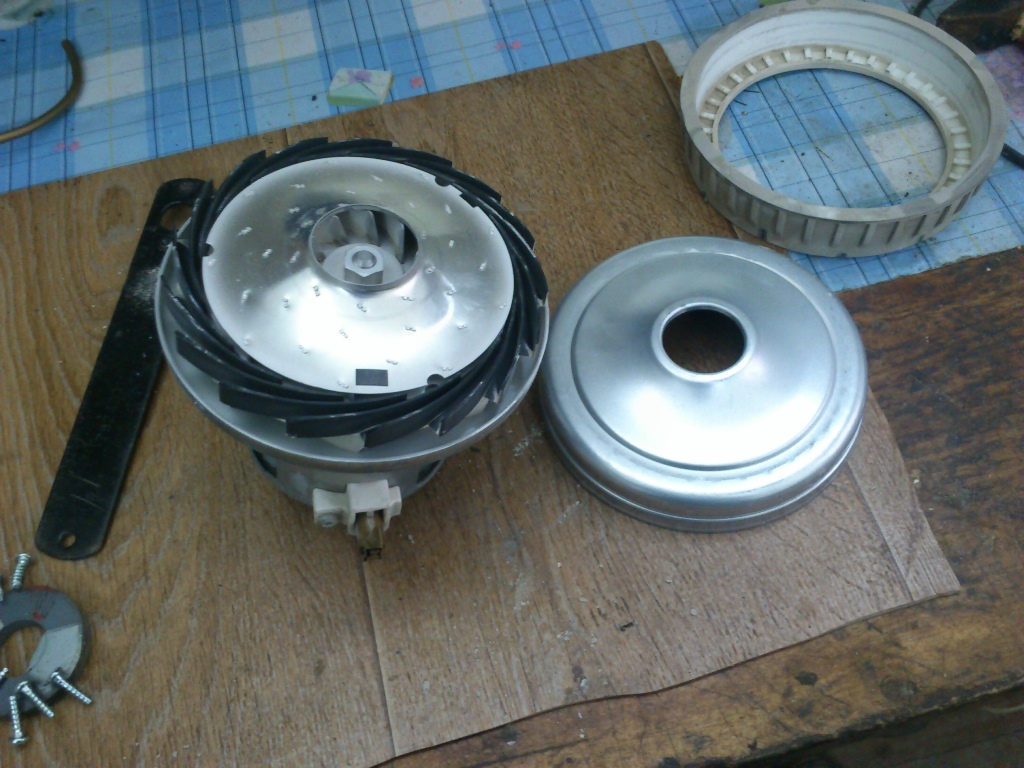

Две половины нужно разъединить и освободить турбину от корпуса. С помощью торцевой головки на 12 миллиметров надо открутить болт. Статор следует заклинить заранее подготовленными брусочками из дерева, придерживая конструкцию. Турбина снимается, после чего снимается шайбочка и откручиваются болты. В нижней части находится четыре винта, которые также откручиваются. Затем снимаются щётки, выбивается якорь. Гаечный ключ вставляем в отверстие и стучим молотком по нему. После этого мотор будет легко извлечён и готов к проверке.
Особенности разборки пылесосов по брендам и моделям
Каждый человек задумывается о проведении ремонта, как только слышит шум в двигателе. Причиной этому может быть грязь и пыль, скопившаяся внутри системы. Чтобы проверить, необходимо произвести разборку. Для этого потребуется пинцет, тиски, отвертки, кусачки, смазка. В процессе ремонта техники от компании самсунг, соблюдайте все правила безопасности, если не желаете, чтобы восстановление закончилось травмой для вас. Во время процедуры не включайте агрегат в сеть.
Samsung

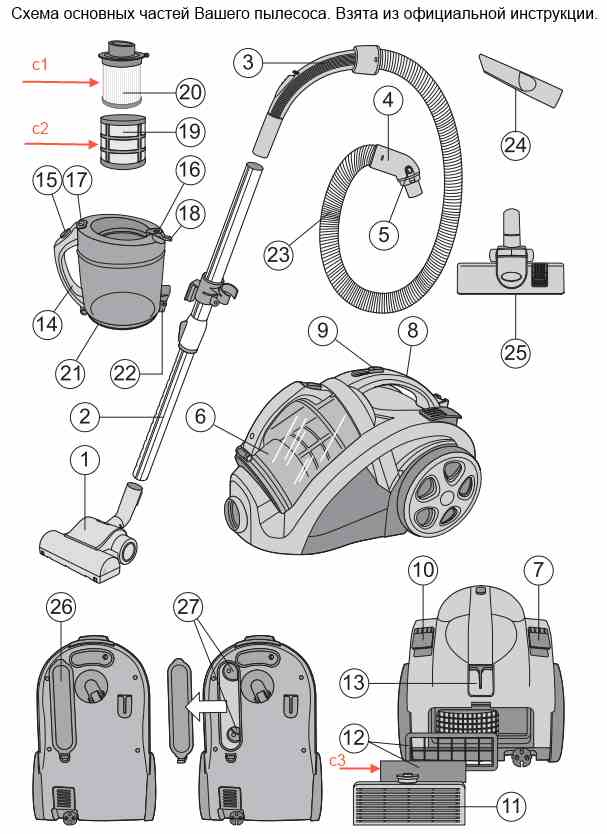

Разбирать технику Samsung следует в строгом порядке:
• для начала снимите контейнер, в котором собирается пыль. Затем проведите демонтаж двух фильтров;
• при помощи отвертки удалите все болты, расположенные под снятыми фильтрами;
• после этого можете снять оболочку, она снимается легко, без приложения особенных усилий;
• сможете приступить к чистке корпуса. Для удаления пыли используйте кисточку или тряпку, но не влажную.
Все модели от компании Самсунг созданы с учетом трех основных видов фильтров, именно от них будет зависеть способ ухода: сухой мешок, аквафильтр, циклон.
Electrolux
Разборка пылесоса Электролюкс в некоторых моментах отличается от других производителей.
• Для начала необходимо открыть отсек, где собирается пыль. Снимаем все винты и проводить демонтаж решетки. Изготовитель крепит ее обычно при помощи шурупов и других видов крепежей.
• После этого снимаем крышку с пылесборника и кнопок управления. Обычно они расположены под одним блоком. Как только эта процедура будет завершена, необходимо достать пылесборник. Его крепят на защелках, но зависит от вида агрегата.
• Далее можно будет отделить оболочку от основания. Сделать это можно после того, как открутили несколько болтов
Обращайте внимание, что крепеж может быть не один, изучите детально всю конструкцию
• Как только пылесборник был снят, половина процедуры уже пройдена. Затем замените фильтр, расположенный на входе шланга. Отключите провода, подсоединенные к двигателю.
• После этого можно проводить разбор мотора. Демонтируйте кожух, для этого достаточно иметь линейку из металла.
• Стоит позаботиться еще о снятии крыльчатки. В моделях Электролюкс, эту деталь садят на клей, так что для демонтажа придется использовать растворитель.
• Теперь вы сможете открутить все болты и рассмотреть двигатель.
Как только произвели все процедуры, осмотрите механизм на предмет поломок.
Без разницы, идет ли речь о 1600w, 1800w или Extra 1400w, процедура разборки будет приблизительно одинаковая. Вне зависимости от вида агрегата, сердце его – двигатель. Именно он втягивает пыль в систему, а фильтр оберегает все детали от проникновения грязи. Ремонт устройства своими руками имеет смысл только в том случае, если сердце устройства абсолютно исправно и бесперебойно работает. Разбор рекомендуем проводить только если нужно сменить щетки, смазать подшипники. Основное преимущество в том, что все приборы внутри похожи друг на друга, разница есть только в механических деталях:
• элемент для сбора пыли;
• корпус;
• щетка.
А сам прибор остается неизменным. Поэтому если вы разбирали модель Филипс, у вас не возникнет трудностей с LG или Сименс.
При этом значительно может быть усложнен процесс только в моющих устройствах. В них присутствует водяная помпа, именно она передает воду в пылесборник и устанавливается на его ходе. Поэтому кроме всех описанных процедур, потребуется откручивать и ее.
Оборудование с воздушно-водяным фильтром
Пылесос, снабженный аквафильтром, работает по схеме одноступенчатой фильтрации, хотя является двухступенчатым. Он имеет контейнер и НЕРА, которые можно мыть (установка на место производится только после их просушки).
Воздух, входящий в пылесборник, своим мощным потоком превращает жидкость в туманное облако, которое мгновенно поглощает весь сор. В районе козырька пылеуловителя спереди вихревой шторм дает возможность пыли осесть вниз, на самое дно, а микропылевые остаточные частички проникают через туманный фильтр, который работает и как НЕРА. Чистый сухой воздух охлаждает мотор и выталкивается наружу.
