Как самостоятельно заземлить стиральную машину если нет заземления?

Зачем заземлять стиральную машинку, в чем риски?

В обществе бытует стереотип, что опасность представляют только старая бытовая техника, которая отслужила от 5 лет и более. Это не так. Биться током могут машинки, которые недавно привезены с магазина и установлены без соблюдения правил безопасности.

Сначала ощущается легкое пощипывание при прикосновении к машинке, а через время (если ничего не предпринять) — сильный разряд.

Электрики уверяют, что заземлению подлежат все электроприборы. В большей степени это касается устройств, которые эксплуатируются в ванной комнате из-за высокого уровня влажности. В этом помещении много розеток и приборов, что создает потенциальные риски для жильцов.

Заземление требуется по двум причинам:

• Если оборудование не заземлено, на металлических элементах стиральной машинки может появиться напряжение, и человек попадает под 110 Вольт. Несмотря на небольшую величину, этого потенциала достаточно, чтобы убить.
• Многие модели стиральных машин, которые работают без заземления, быстрее выходят из строя.

Наличие заземления гарантирует безопасность для пользователя. При ухудшении изоляции и пробоя провода в питающей цепи (внутри стиральной машинки) напряжение попадает на заземленную цепь. Как результат, в сети протекает ток КЗ и защитный автомат на входе отключает питание.

При отсутствии заземления и попадания человека под напряжение автомат может не сработать. В результате через тело протекает опасный ток.

Заземление ванной комнаты

Первым делом необходимо заземлить розетку, которая расположена в ванной комнате. В этих целях требуется проложить отдельную линию от щитка к машинке. Для этого используется трехжильный провод с медным сечением – обычно берут 2,5 или 4 мм2. Рекомендуется поставить новую розетку – ток должен быть на 16 А.

Стандартная схема заземления

Прокладка выполняется открытым или закрытым методом:

• Первый способ предполагает установку специальных коробок от розетки до щитка.
• Во втором варианте необходимо сделать каналы в стене, проложить проводку и потом покрыть слоем штукатурки.

Как вы поняли, способ с коробками не только более эстетичный, но и безопасный. Если у вас нет возможности провести провод от машинки, то розетку можно установить рядом со щитком и в дальнейшем пользоваться удлинителем. Когда розетка заземлена, можно переходить к самой машинке.

ВАЖНО! Все операции должны проводиться только при полном отключении электроэнергии.

Осталось выполнить основное подключение. Если у вас установлен современный электрощиток, то там будет заземляющая колодка – просто подключите третий провод туда. Если же щиток старого формата, то рекомендуется вызвать электриков, так как самостоятельно выполнять эту работу небезопасно.

Есть и альтернативный вариант, когда в качестве земли используется «ноль». Подключите третий провод, идущий от ванной комнаты, к «нулю» вашей сети. Однако есть риск, что при обслуживании щитка, монтажники перепутают провода. В итоге на корпус пойдет предельное напряжение – это опасно. Именно по этой причине нужно вызвать электриков. Работа обойдется недорого, так как основную часть работы вы уже сделали. Также необходимо поставить УЗО, чтобы обеспечить максимальную безопасность для себя и своих близких.

К небезопасным методам заземления относится подключение провода к водопроводным трубам. Этот способ описан выше, только вместо батареи используется труба – суть работы остается той же. Участок для подключения необходимо зачистить от эмали, и закрепить провод хомутом. Не рекомендуется использовать этот способ по той причине, что при пробое в изоляции можно получить удар при касании к трубе. Также трубы быстро износятся из-за блуждающих токов, идущих от машинки.

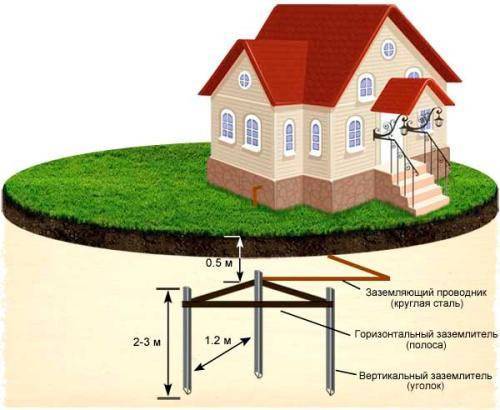

Особенности заземления в частном доме

Основная задача – это прокладка заземляющей цепи, которая выполняется по такой схеме:

1. На участке выбирается свободное место;
2. Необходимо сделать углубление, минимальная глубина – 2 метра;
3. Далее устанавливается простой штырь из металла;
4. Крепить заземляющий провод необходимо при помощи сварочного аппарата.

Стоит учитывать, что земля может быть слишком твердой. В этом случае используют альтернативный метод заземления. Необходимо выкопать яму, здесь хватит одного метра. На дно следует положить любую конструкцию из металла и закрепить провод сваркой. Обычно для этих целей берут спинки от старых кроватей.

Нужно ли заземлять стиральную машину для безопасности

Многие люди спрашивают, нужно ли заземлять стиральную машинку, если, например, пол в помещении изолирован линолеумом или иными материалами, которые являются изолирующими. Но, многие забывают, что, например, в ванной комнате на полу может скапливаться вода, которая является отличным проводником электрического тока. Если стиральная машина не заземлена, то накопившееся напряжение на корпусе может через скопившуюся воду ударить человека.

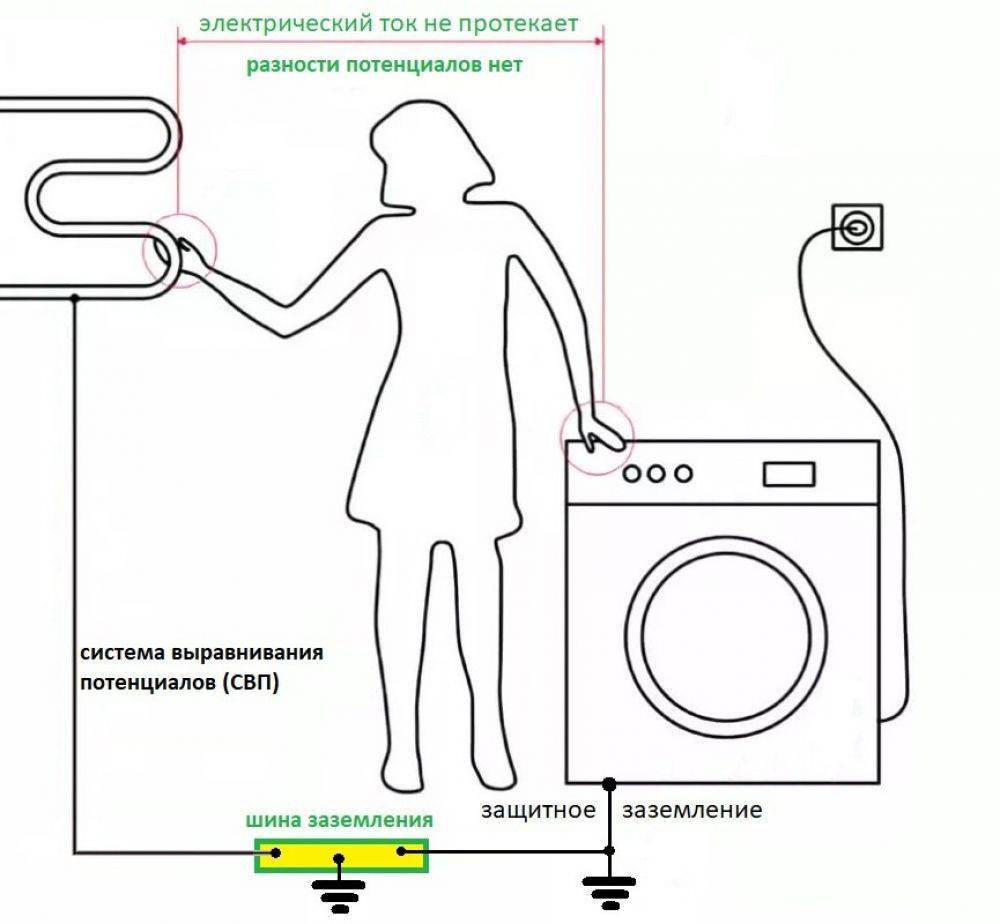

Также заземление позволяет снизить разность потенциалов между нулевым проводом и полом или же ванной и водопроводными трубами. Разность потенциалов выражается в пощипывании током, если прикоснуться к работающей стиральной машине и, например, к ванне. Так что, ответом на выше заданный вопрос будет однозначный ответ – стиральную машину заземлять нужно обязательно.

Многие предпочитают заземлять стиральную машину, поскольку это поможет обезопасить технику

Главное, нужно делать все правильно:

1. Подключать заземление с использованием специальной розетки.
2. Также подключение к заземлению возможно с использованием одножильного провода, который выводится из квартиры и заземляется на специальную шину расположенной на щитке.
3. Если шины нет, то можно вывести провод из квартиры наружу и заземлить на металлическую трубу, вкопанную в землю.

Некоторые «умельцы» делают заземление на трубы отопления или водопроводные, но это неправильно, так как, в случае попадания фазы на корпус машины, ток уйдет по трубам, что чревато поражению им других людей. Параллельно с заземлением рекомендуется установить устройство автоматического отключения подачи тока до бытовой техники.

Как решить возникшую проблему

Итак, прежде чем приступить к описанию способов заземления, разберем несколько табу, которые нельзя нарушать:

• многие доморощенные «мастера» в качестве заземлителя используют водопроводные трубы. Раньше так поступали практически все, однако при замыкании заземляющего провода на трубе существенно повышается риск ее износа, что приведет к протечке и возможному затоплению соседей. К тому же, сейчас многие выполняют замену труб на пластиковые, что сведет ваши старания к нулю. Также такой метод связан с повышенной опасностью, как для вас, так и для соседей;
• кроме водопроводных, отопительные трубы также непригодны для заземления;
• при соединении нулевых проводов, обязательно произведите повторное заземление.

Подготовив необходимые инструменты (отвертку с индикатором, пассатижи и предметы для обжима и зачистки проводов), можно приступать к заземлению. Отключив питание, проверьте состояние изоляции проводов. В случае ее нарушения, корпус машины будет под напряжением в 22 вольт, что крайне опасно для здоровья. Именно поэтому, разумным решением будет установка УЗО или заземление корпуса. Для подстраховки возможно применение обоих защитных методов.

Современные дома возводятся с заземлением, которое уже предусмотрено проектом. Однако, этого нельзя сказать о домах, построенных в советское время, поэтому в случае отсутствия заземления и заземляющего контура в виде третьего провода, стоит выбрать следующие варианты защиты:

• провести заземляющий контур;
• произвести зануление.

Стоит заметить, что первый вариант подходит только для частных домов – в этом случае, вы должны закрепить конец одножильного провода на корпусе стиральной машины, и провести второй конец к стояку. Потом делается контур – необходимо по стене вывести провод и прикрепить его к вертикальному стальному заземлителю, который требуется вбить или вкопать в землю.

Выбрав метод зануления стиральной машины, вы должны от электрощитка вывести трехжильный провод, после чего установить розетку с заземлением. На нулевой провод крепятся шины, при этом щиток будет соединен с розеткой трехжильным проводом. Розетка должна иметь защитную крышку и быть влагозащищенной, иначе ее установку лучше провести вне ванной комнаты.

Подключение машины к электросети

Стиральная машина относится к оборудованию, которое во время работы потребляет много электроэнергии. В зависимости от модели стиральной машины мощность потребления может составлять от 1,0 до 4,0 кВт. Поэтому перед покупкой машины следует выяснить, какую мощность способна выдерживать существующая проводка в квартире.

В наших домах старой постройки для электропроводки, как правило, использовали провод одного сечения. Для определения нагрузочной способности провода можно вскрыть любую розетку и измерить диаметр его жилы, а по цвету определить, из какого металла он сделан: алюминия (цвет серебра) или меди (цвет золота). Узнав технические характеристики электропроводки в своей квартире, можно с помощью специальных таблиц определить, какой мощности электрооборудование допустимо подключить к ней.

Нагрузочная способность электропроводки:

Диаметр провода, мм	1,6	1,8	2,0	2,3	2,5	2,7	3,2	3,6	4,5
Допустимая мощность нагрузки, Вт
алюминиевый провод	3000	3500	4000	4600	5300	5700	6800	8400	12000
медный провод	4400	5500	6600	8800	11000	13200	17600	22000	35200

Если проводка способна выдержать нагрузку от выбранной стиральной машины, тогда надо проверить еще качество скруток проводов в распределительных коробках, от которых запитана та электророзетка, которую вы собираетесь использовать для подключения машины, а также саму розетку. Скорее всего, ее придется заменить, поскольку старые советские розетки не подходят для подключения евровилок, которыми обычно оснащаются импортные стиральные машины.

В большинстве старых домов электропроводка выполнена из алюминиевых проводов, способных выдерживать нагрузку не более 2,0 кВт. Кроме того, старые пластмассовые розетки рассчитаны на напряжение в 6 Ампер, а стиральным машинам требуется, в среднем, около 10 Ампер. Поэтому, если вы проживаете в таком доме, вам понадобится установить новую трехпроводную розетку, рассчитанную на минимум 16 Ампер и расположить ее максимально близко к месту установки машины. Лучше всего использовать розетку не из пластмассы, а из керамики.

Из всего выше сказанного можно сделать вывод, что для автоматической стиральной машины необходима отдельная электророзетка и защищенная электрическая линия, поскольку ее нельзя:

• подключать к слабой розетке с ненадежной электропроводкой;
• подключать к розетке вместе с еще одним электроприбором, потребляющим много электроэнергии;
• подключать к розетке, используя удлинитель.

Немного теории

Итак, зачем нужно заземлять стиральную машину в квартире? Многие люди даже не задумываются об этом и продолжают пользоваться незаземленной бытовой техникой, так как не видят никаких причин для беспокойства. Обычно они убеждаются в необходимости заземлить стиральную машинку только после того, как получили ощутимый удар током от находящегося поблизости смесителя или металлического корпуса машинки.

Первая причина прибегнуть к таким мерам безопасности – риск получения электротравмы.

Да, удар током может быть не очень сильным, и даже может казаться легким пощипыванием, но это тоже тревожный звонок. Сколько времени нужно прождать, прежде чем вы получите ощутимый удар? А если к этому добавятся отягощающие факторы вроде перебитой проводки и влажности, последствия могут быть плачевными.

Второй фактор носит несколько меркантильный характер.

Существует мнение, что стиральные машины с встроенной электроникой современного образца часто ломаются именно от того, что заземление не было установлено вовремя. Нежная электроника выйдет из строя даже от незначительного влияния статики, и вам придется потратиться на ремонт или даже покупку новой техники. Поэтому нужно подстраховаться заранее и исключить возможность такого происшествия.

Прежде чем сделать заземление вашей стиральной машины, необходимо внимательно изучить ее на предмет повреждений.

Вполне возможно, что проблема заключается в другом. Получить удар током от корпуса можно при повреждении изоляции провода, в этой ситуации заземление проблему не решит. Только убедившись в отсутствии посторонних факторов, можно приступать к работе.

Если вы живете в квартире современного образца, проблем у вас не возникнет. В таких домах уже предусмотрено заземление и современная проводка со специально встроенным третьим проводом.

Если вы обратили внимание, вся техника, от электрочайника до холодильника, выпускается с трехжильным проводом, который и обеспечивает заземление. В квартире нового образца вы можете пользоваться бытовой техникой без каких-либо опасений, так как третий провод исключает возможность получения электротравмы. Но в домах старого образца все совсем по-другому

Существует два способа решения данной проблемы

Но в домах старого образца все совсем по-другому. Существует два способа решения данной проблемы

В квартире нового образца вы можете пользоваться бытовой техникой без каких-либо опасений, так как третий провод исключает возможность получения электротравмы. Но в домах старого образца все совсем по-другому. Существует два способа решения данной проблемы.

О заземлении для частных домов

Во многом работа проводится такими же методами, что и на территории квартиры. Предполагается использование стандартных электрических щитков. Само заземление выполняется самостоятельно домашним мастером.

Процесс стоит описать подробно:

• Сначала нам понадобятся три трубы из металла, с диаметрами 1,5-3 метра. Их длина должна быть как глубина промерзания грунта, но никак не меньше.
• Заостряем нижнюю часть конструкций. Для этого применяется кувалда. Далее в той же нижней части создаём отверстия, с диаметром на 5-10 миллиметров.
• После выкапываем в земле яму, с глубиной 0,5-0,6 миллиметров.
• Трубы нужно вбить внутрь грунта. Они должны находиться на расстоянии 1-1,5 метров друг от друга. Над землёй нужно оставить примерно 10-15 сантиметров свободными.
• Берём три пластины или куска арматуры на металлической основе. Длина должна равняться примерно 1-1,5 метру. Торчащие из земли части соединяются при помощи технологии сварки.
• Арматура приваривается к проводе заземления. Он заводится внутрь дома к тому месту, где планируется в будущем установить счётчик.
• Соединяем заземляющие провод и шину. От шины идут остальные провода, ведущие к розеткам с освещением.

Чем чревато отсутствие заземляющего провода

Почему то многие решили, что бить током могут только устаревшие модели стиральных машин – это не соответствует действительности, так как получить небольшой разряд вы можете, прикоснувшись к любой стиральной машине. Электрики утверждают, что все электрические приборы должны быть подвергнуты заземлению, а особенно те, что находятся в ванной комнате, так там условия повышенной влажности.

Вот две основные причины, по которым следует заземлить стиральный агрегат:

• вы можете получить удар током, при этом корпус незаземленной машины может пропускать напряжение до 110 вольт;
• если не заземлить стиральную машину нового образца, то это может привести к ее поломке.

Перенаправив ток в заземлитель, значительно снижается вероятность удара током. Таким образом, напряжение снижается до минимальных показателей, которые не опасны для человека. В связи с этим, главной задачей будет создание защитного контура.

Причины ударов током

Во входных цепях машинки стоит один сдвоенный или два одиночных конденсатора — их цель предотвратить попадание помех от двигателя и электроники в сетевую проводку. Подобные фильтры имеются практически в любой технике.

Конденсаторы подключены по схеме со средней точкой — один с фазы на корпус, другой с ноля на корпус. Кто хоть немного знаком с электроникой знает: если на два, последовательно соединенных, одинаковых сопротивления подать напряжение, то в средней точке возникнет напряжение в половину поданного. А два конденсатора являются сопротивлениями для переменного тока (реактивное сопротивление). Другими словами, на корпусе появляется половина питающего напряжения — 110 В.

Однако внутреннее сопротивление такой средней точки достаточно велико (я это называю «низкой нагрузочной способностью», по дилетантски), большого тока от такого подключения возникнуть не может. В принципе, грамотный электрик понимает все эти вещи, я это написал для совсем «чайников» в электричестве. Поэтому человек может не ощущать этого напряжения на корпусе.

Но во влажном помещении любой незначительный ток ощущается сильнее. И многое может зависеть от окружающих факторов — малые токи могут утекать по влажному полу и тогда никаких неприятных «пощипываний» не будет. Этот эффект случается не всегда — по всей видимости, здесь сильно влияет емкость конденсаторов со средней точкой, во многих устройствах она чисто символическая и от этого проблем не возникает.

Несколько фактов можно утверждать однозначно: 1. С исправным заземлением ничего подобного быть не может в принципе, но его ведь нет… 2. Ток через среднюю точку менее 10мА, иначе невозможно было бы подключать машинку через УЗО. 3. Удалить среднюю точку из 2-х конденсаторов из машинки на гарантии — невозможно.

В другом случае проблемы возникают из-за «усталости» техники — когда она проработала достаточно и немного поизносилась. Внутри корпуса возникает избыточная влажность: изнашиваются гибкие патрубки или еще хуже — протекает бак. Если под машинкой не образуется луж во время стирки — это еще не показатель герметичности. Патрубки к примеру, могут лишь незначительно брызгаться при самых высоких оборотах — внешне протечек не наблюдается.

В паре с изношенной проводкой, влажность провоцирует различные утечки тока. Кстати, зачастую из-за прохудившегося патрубка начинает глючить электроника — техника не выполняет весь цикл программы стирки или стирает неадекватно долго. По всей видимости, непосредственно сами «мозги» вряд ли намочены, зато датчики вполне могут иметь влажный контакт с корпусом, тем самым подавать ложные сигналы в управляющий процессор.

В целом, как не крути и сколько не рассуждай, проблема требует адекватного решения — установки заземления и защиты от утечки тока (УЗО). Но было бы заземление — никаких вопросов бы не возникало: конденсаторы в питании не вызывали бы никаких ударов, а неисправность внутри машинки попросту не давала бы нормально включить УЗО. А если бы УЗО постоянно срабатывало — аппарат бы увезли в сервис или пытались починить своими руками.

Подготовительный этап

Затевая ремонт в ванной или на кухне, обязательно закладывайте в его план прокладку электрических коммуникаций с учетом подключения стиральной машины. Сделав это один раз и правильно, вам не придется впоследствии портить внутреннюю отделку, шторбить стены под провода, а затем замазывать и заклеивать все, тратя лишние деньги. Какие комплектующие нам потребуются, для подготовки электрических коммуникаций?

• Провода. На проводах экономить категорически нельзя. Исходя из средней мощности автоматической стиральной машины, вам потребуется медный провод с тремя жилами сечением 2-3 мм и качественной изоляцией. Подробнее о характеристиках проводов смотрите в предлагаемой нами таблице.
• Устройства аварийного отключения. Их еще называют выключателями дифференциального тока. Призваны защитить вашу стиральную машину от перепадов напряжения, а ваш дом от пожара. Такое устройство спасет электрическую цепь, если например, на оголенные провода попадет вода.
• Автоматический выключатель. Защищает стиральную машину от короткого замыкания и недопустимого снижения напряжения. В сочетании с устройством аварийного отключения, автомат защитит вашу машину от всех рисков связанных с электричеством.
• Дополнительные комплектующие – клеммы, кабель-каналы, хомуты и прочее.

Купив все необходимое, нужно внимательно изучить правила подключения стиральной машины. С тем чтобы позднее не возникло проблем. Вообще специалисты рекомендуют не выполнять подобную работу своими руками, если у вас нет опыта «общения с электричеством», лучше пригласите квалифицированного электрика. Итак, правила подключения.

1. Используйте только надежные схемы подключения стиральной машины, разработанные специалистами.
2. Не скручивайте медные и алюминиевые провода.
3. Для разводки используйте только электрические провода подходящего сечения (лучше медные).
4. Не заземляйте электрическую цепь с помощью водопроводных труб, радиаторов и так далее.
5. Используйте надежные розетки с керамической основой.
6. Не пытайтесь подключить стиральную машину к отдаленным розеткам при помощи удлинителя. Также нельзя использовать переходники (от евровилок к российским розеткам).
7. Не соединяйте нулевой провод с проводом заземления.
8. Перед прокладкой электрических коммуникаций, рассчитайте количество и номинальную мощность электроприборов, которые будут к ней подключены кроме стиральной машины.

Схема проведения электрических коммуникаций для стиральной машины

Теперь перейдем к рассмотрению качественной схемы подключения стиральной машины. Как правильно подключить стиральную машину самсунг и любую другую, чтобы обезопасить ее от большинства рисков? Прежде всего, нужно провести отдельный кабель с соответствующим сечением напрямую от распределительного электрощита, включив в цепь автомат, устройство аварийного отключения и заземление.

Если штробить стены от самого электрощита, который находится либо в коридоре, либо в подъезде – не вариант, то можно сделать проще и подключиться к розетке электроплиты (если таковая имеется). Подводка электроплиты вполне выдержит дополнительную нагрузку. Отводим трехжильный провод от розетки.

Далее мы, как и в предыдущем случае подключаем по схеме автомат, устройство аварийного отключения, не забыв кинуть провод заземления. В итоге три жилы провода должны сойтись в евророзетке с керамической основой и возможностью подключения провода заземления. Вот условная схема.

Постарайтесь максимально спрятать провода в кабель-каналы, а автомат и устройство аварийного отключения в пластиковые и алюминиевые короба. Во-первых, это смотрится гораздо эстетичнее, а во-вторых, меньше шансов, что закрытые таким образом провода вступят в контакт с влагой, что отнюдь нежелательно.

Вышеуказанная схема подключения может быть немного упрощена, если вы будете правильно использовать автомат со встроенной системой аварийного отключения. Это позволит исключить одно устройство, однако качественных автоматов подобной конструкции на рынке стран СНГ пока немного, но как говорится, все впереди.

При обустройстве электрических коммуникаций обратите особое внимание на розетку, к которой непосредственно будет подключаться стиральная машина. Обязательно выбирайте качественную розетку с защитой от влаги, например, отлично подойдет электрическая розетка Legrand

Далее можно подключать стиральную машину к водопроводу и канализации, о том, как это лучше сделать читайте в статье про установку стиральной машины
