Активные и пассивные системы защиты от молнии

Части конструкции

Для более точного понимания сути требований следует принять во внимание, что типовая конструкция молниезащиты состоит из следующих основных частей:

• молниеприёмника, монтируемого в самой верхней точке объекта;
• специального ленточного токоотвода, используемого в качестве соединителя приёмника разряда с устройством заземления (ЗУ);
• самого заземлителя, обеспечивающего сток разрядного тока в землю.

Таким образом, каждый из составных элементов молниезащиты выполняет свою, вполне определённую функцию, удовлетворяющую требованиям действующих нормативов, в частности ПУЭ.

Это интересно: Как не допустить пожара в лесу. Защитим лес от пожара

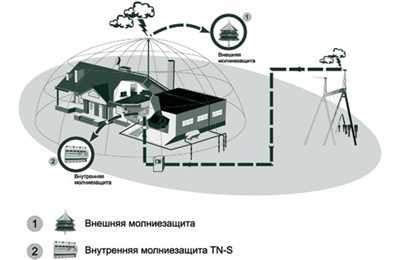

Внешняя и внутренняя молниезащита

При монтаже молниезащиту условно делят на внутреннюю и внешнюю. Обе они взаимосвязаны и не существуют автономно.

Внешняя молниезащита

• молниеприемник — выполняет роль «перехватчика»;
• токоотвод — отвечает за подачу тока к заземлителю;
• сам заземлитель — распределяет ток молнии в земле.

Внутренняя молниезащита

Главная цель внутренней молниезащиты — не допустить сбоя оборудования из-за скачков в сети, воздействия ЭМП (электромагнитное поле) и других факторов. Она состоит из:

• Системы уравнивания потенциалов. Она компенсирует разницу потенциалов в разных точках (при ее возникновении), чтобы не образовался электрический разряд. Система объединяет все протяженные металлические конструкции здания.
• УЗИП (устройство защиты от импульсных перенапряжений). Они нейтрализуют импульсы перенапряжения, возникающие из-за наводок, которые вызвала молния.

Организация грозозащиты: как все сделать правильно

Экономичный вариант защиты от попадания молнии представляет собой обыкновенный вертикально установленный стержень. Располагать его нужно отдельно от здания на столбе, высоком дереве. Высота установки напрямую влияет на вероятность попадания разряда в дом: чем стержень выше, тем вероятность меньше.

Перед тем, как сделать громоотвод в деревянном доме, нужно ознакомиться с выполнением комплексной защиты. Именно она сможет уберечь постройку и оборудование не только при прямой угрозе попадания разряда, но от разрушительного воздействия молнии, возникающего, порой, на расстоянии даже нескольких километров от вашего жилища.

Таблица Материалы и минимальные значения сечений элементов внешней МЗС

Защита	Материал	Сечение, мм	Примечание
Естественный молниеприемник	железо толщиной 4 мм	*	оцинковка/нержавейка
(кожух резервуара, труба)	медь толщиной 5 мм	*
	алюминий толщиной 7 мм	*
Специальный молниеприемник	сталь	50	оцинковка/нержавейка
	медь	35
	алюминий	70
Токовод	сталь	50	оцинковка/нержавейка
	медь	16
	алюминий	25
Заземлитель	сталь	100	оцинковка/нержавейка
	медь	50	трос
	алюминий	*	не применяется
Проводник уравнительный	железо	50	оцинковка/нержавейка
	медь	16
	алюминий	25

Принцип работы громоотвода комплексного типа основан на тесном взаимодействии наружного и внутреннего отведений, сходящихся в заземлении. Выбор материала для наружной конструкции зависит от угла наклона скатов кровли, их размера, декоративного кровельного покрытия и его свойств, отсутствия или наличия доборных элементов на крыше, антенны, пр.

Для внутренней ветви основополагающим элементом считается шина уравнивания потенциалов. Ее назначение – противодействовать сильному мощному заряду импульса, вызывающему перенапряжение поступающего в здание от ЛЭП или по разным коммуникациям. Токоотводы оборудуются как можно ближе к наружным углам дома.

При традиционном способе организации громоотвода нужно проследить, чтобы к грозозащите были подсоединены все токопроводящие (металлические) части крыши дома. Кровельное покрытие из металлического настила, если оно не будет тоньше 0,5 мм, может служить своеобразным проводником.

В случае активного комплекса мероприятий по защите от поражения током сопряжение всех выступающих металлических частей каркаса крыши не требуется: разряд проходит по пути наименьшей протяженности.

Как свидетельствует статистика, в последние годы природных катастроф становится все больше. И если цунами или землетрясения избежать невозможно, то сократить смертность и разрушения от поражения молнией в пределах досягаемости любого из нас. Выполнить простые мероприятия, не требующие значительных капитальных вложений при соответствующей подготовке под силу каждому. Нужно только следовать строгому алгоритму выполнения работ, использовать надежные материалы, не пренебрегать требованиями стандартов.

Нужен ли громоотвод на крыше частного дома?

С точки зрения безопасности, громоотвод нужен всегда — даже если вероятность попадания молнии мизерная, молниезащита и заземление снизят ее еще больше. То есть хуже точно не будет. Вот только цена молниеотвода с монтажом начинается от 30 000 рублей, и далеко не каждый готов потратить эти деньги на снижение вероятности удара молнии на тысячные доли процента. Поэтому обычно отдельно говорят о ситуациях, в которых устройство молниезащиты обязательно, а отдельно — о случаях, когда установка громоотвода — всего лишь рекомендация.

Молниезащита кровли обязательно нужна:

• когда дом находится в коттеджном поселке, деревне, городском частном секторе или стоит обособлено и вблизи нет высотных зданий;
• при перекрытии кровли любыми видами металлических покрытий, включая профнастил и металлочерепицу;
• когда дом построен на возвышенности или под ним есть грунтовые воды неглубокого залегания;
• если в здании много работающей электроники или установлено мощное оборудование.

При выполнении любого из этих условий необходимость монтажа молниезащиты — не вопрос для обсуждений, поскольку риск довольно велик. И он тем выше, чем южнее построен дом: в южных регионах грозы бывают значительно чаще, чем в северных, следовательно, и вероятность попадания молнии в дом возрастает. На карте ниже хорошо видно, как количество дней с грозами при движении на юг увеличивается с несколькими очагами возле горных хребтов.

Конечно, заставить вас установить громоотвод на доме никто не может — это могут официально требовать только для общественных, многоквартирных, коммерческих и производственных зданий. Если речь идет о частном доме, молниезащиту оставляют на усмотрение владельца. Но не сделать громоотвод в частном доме в такой ситуации все равно, что не обработать огнезащитой деревянный брус для каркасного дома и сделать в нем закрытую проводку.

Совсем другое дело, когда ваш дом:

1. Находится в непосредственной близости от господствующей высоты: вышки сотовой связи, водонапорной башни, высотных зданий. Но учитывайте, что непосредственная близость — это не километр и даже не 500 метров. Это когда самая дальняя точка дома расположена не более чем в 1,2×h от высотного объекта, где h — его высота. То есть при высоте базовой станции в 100 м, каждый уголок вашего дома должен попадать в конус с вершиной в самой высокой точке вышки и с основанием радиусом 120 м.
2. Построен в лесу с высокими деревьями. Радиуса защиты от одного дерева, если это не секвойя, не хватит, чтобы перекрыть весь дом, но деревьев в лесу очень много. Иногда для лучшей защиты на вершину самого высокого дерева вблизи дома крепят громоотвод.
3. Расположен в районе, где грозы бывают редко. Если в числах, то это районы со средней за год продолжительностью гроз до 20 часов. На карте выше это красная и розовая зона.

Во всех этих ситуациях риск попадания молнии очень незначителен, поэтому многие владельцы домов не делают молниезащиту, полагаясь на случай. С одной стороны, вероятность действительно низкая. С другой стороны, потери, если «что-то пойдет не так» будут очень велики: даже если дом не загорится, то вся электроника, включая блоки управления котлов отопления, в нем точно сгорит. Насколько такая экономия оправдана, каждый владелец дома решает для себя сам.

Молния непредсказуема, пусть и редко, но она может ударить в здание, защищенное господствующей высотой.

Состав и исполнение компонентов внешней системы молниезащиты

Система внешней молниезащиты состоит из трех компонентов: молниеприёмников, воспринимающих прямой удар молнии; заземляющего устройства, обеспечивающего растекание тока в земле, и токоотводов, осуществляющих связь между двумя первыми элементами.

Молниеприёмники

Выбор количества и высоты молниеприёмников должен производиться с помощью расчёта зон защиты. В расчётную зону защиты установленных мачт должен входить весь объём защищаемого объекта.

Зона защиты стержневого молниеприёмника представляет собой конус, вершина которого совпадает с вертикальной осью мачты. Размеры данного конуса зависят от значения требуемой надёжности.

Размеры конуса защиты согласно СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» для надёжности 0,9 определяются формулами:

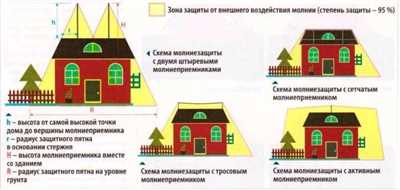

Зона защиты одиночного стержневого молниеотвода:1 — граница зоны защиты на уровне hx, 2 — то же на уровне земли

Установка отдельно стоящей мачты для защиты дома не будет целесообразна, в силу того, что её высота должна быть солидной (до 30 метров). Это не только дорого, трудозатратно, но и увеличивает полное количество ударов молнии в рассматриваемый участок земли. Оптимальным будет размещение мачт непосредственно на защищаемом объекте.

Установки одной мачты может быть достаточно только для дома с вальмовой (пирамидальной) кровлей при размещении мачты на вершине крыши.

Для дома прямоугольной формы с двухскатной кровлей (угол ската кровли не менее 35°) для надёжной защиты необходима установка двух мачт высотой 2 метра по краям конька кровли. Для дома более сложной формы нужно производить расчёт с учетом конструктивно возможных мест установки молниеприёмных мачт.

Молниеприёмная сетка может быть использована для кровель с уклоном не более 7°, что не характерно для индивидуального жилого строительства. Кроме того, современная научная общественность не подтверждает эффективность сеток в обеспечении защиты от прямых ударов молнии (подробнее в вебинаре «Вопросы и проблемы нормативной документации”).

Молниеприёмники должны быть выполнены из материалов и размеров (площадь сечения, толщина), соответствующих ГОСТ Р МЭК 62561.2-2014.

Токоотводы

Диаметр токоотводов, выполненных из круглого проката должен быть не менее 8 мм. Токоотводы нужно располагать таким образом, чтобы между точкой поражения и землей ток растекался по нескольким параллельным путям, и длина этих путей была минимальна. Рекомендуется прокладывать токоотводы на максимальном отдалении от дверей и окон.

Непосредственный контакт токоотвода требуемого сечения с материалом стен и кровли не может привести к возгораниям, в силу того, что повышение температуры токоотвода под воздействием тока молнии недостаточно даже для начала процесса обугливания дерева, не говоря уже о других малогорючих материалах. Кроме того, тепловое воздействие очень кратковременно.

Заземляющее устройство

В качестве заземляющего устройства во всех возможных случаях необходимо использовать металлические сваи фундамента или соединенную между собой арматуру железобетонных фундаментов здания. Данное решение примененимо при возможности подключения (наличие выпусков арматуры) и при использовании в качестве гидроизоляции битумных и битумно-латексных покрытий. Эпоксидные и другие полимерные покрытия препятствуют электрическому контакту фундамента с землей, и, следовательно, данный фундамент в качестве естественного заземлителя использоваться не может.

Искусственные заземлители следует располагать под асфальтовым покрытием или в редко посещаемых местах на удалении от пешеходных дорог.

Заземляющее устройство, к которому подключен стержневой молниеприёмник, должно иметь следующую минимальную конструкцию:

— три и более вертикальных электрода длиной не менее 3 метров, объединённых горизонтальным электродом, при расстоянии между вертикальными электродами не менее 5 метров.

Заземляющие электроды должны располагаться за пределами защищаемого объекта и быть как можно более распределёнными. Предпочтительная глубина залегания электродов не менее 0,5 м, расстояние от стен объекта – 1 метр.

Размеры заземлителей должны соответствовать требованиям коррозионной и механической стойкости. В нормативных документах (ГОСТ Р 50571.5.54-2011) приведены минимальные размеры электродов в зависимости от материала, из которого они изготовлены.

Примечания

* Вероятное число ударов молнии в год для объекта рассчитывается по следующей формуле:

Удельная плотность ударов молнии в землю n определяется исходя из среднегодовой продолжительности гроз в часах следующим образом:

Период попадания молнии:

Технические мероприятия

Перечень необходимых технических мероприятий определяет допускающий совместно с производителем работ в соответствии с требованиями СНиП 12-03-99.

При осмотре и проверке состояния молниеприемников и токоотводов на крышах зданий и сооружений необходимо использовать пояса монтерские предохранительные. При недостаточной длине стропа пояса необходимо пользоваться страховочным канатом, предварительно закрепленным за конструкцию здания. При этом одно из лиц, проводящих испытания медленно опускает или натягивает страховочный канат. При проверке сварных соединений наружных токопроводов, конструкции молниеприемников инструмент (мо­лоток) необходимо привязывать во избежание падения. При приближении грозы все работы должны быть прекращены, бригада удалена с рабочего места.

Нормируемые величины

Защита от прямых ударов молний зданий и сооружений, относимых по устройству молниезащиты к I категории должна выполняться отдельно стоящими стержневыми или тросовыми молниеотводам

Защита от прямых ударов молний зданий и сооружений, относимых по устройству молниезащиты ко II и III категориям, с неметаллической кровлей должна быть выполнена отдельно стоящими или установленными на защищаемом объекте стержневыми или тросовыми молниеотводами.

При уклоне кровли не более 1:8 в качестве молниеотвода можно использовать молниеприемную сетку, выполненную из стальной проволоки диаметром не менее 6 мм с шагом ячеек для II категории защиты не более 6х6 м и 12х12 м для II I проложены к заземлителям не реже, чем через 25 м по пе­риметру здания, располагать их следует не ближе 3 м от входов в здания и в местах недоступных прикосновению людей и животных. категории защиты. Токоотводы от метал­лической кровли или молниеприемной сетки должны быть

Во всех вышеизложенных случаях дополнительно в ка­честве естественных заземлителей систем молниезащиты следует использовать железобетонные фундаменты зданий.

Размеры молниеприемников, токоотводов и элементов заземлителей приведены в таблице 1.

ТАБЛИЦА 1.

Форма молниеприемников, токоотводов	Снаружи	В земле
Стержневые молниеприемники (сталь) — сечение не менее — длина не менее	100 мм2 200 мм	— —
Тросовые молниеприемники (стальной многопроволочный канат) — сечение не менее — длина	35 мм2 в зависимости от зоны защиты	— —
Круглые токоотводы и пере­мычки (сталь) — диаметр не менее	6 мм	—
Круглые вертикальные элект­роды (сталь) — диаметр не менее	—	10 мм
Круглые горизонтальные элек­троды (сталь) * — диаметр не менее	—	10 мм
Прямоугольные токоотводы и заземлители (сталь) — сечение не менее — толщина не менее	48 мм2 4 мм	160 мм2 4 мм

*Только для уравнивания потенциалов внутри зданий и для про­кладки наружных контуров на дне котлована по периметру здания Соединения молниеприемников с токоотводами и токоотводов с заземлителями должны выполняться сваркой, а при недопустимости огневых работ — болтовыми соединениями с переходным сопротивлением не более 0,05 Ом. Сварные швы не должны иметь трещин, прожогов, непроваров величиной более 10% длины шва, незаправленных кратеров и подрезов. Поверхность шва должна быть равномерно-чешуйчатой, без наплывов. Длина сварного шва должна быть: для конструкции круглых сечений не менее 6d (d—диаметр молниеприемника, токоотвода, заземли-теля), прямоугольных — 2 В, где В — ширина полосовой стали конструкций систем молниезащиты (п. 3.2 ВСН 164-82, ГОСТ 10434-82, СНиП Ш-33-76 раздел II).

Это интересно: Высокое напряжение в сети — что делать и куда жаловаться

Активная молниезащита

Принцип работы активной молниезащиты отражен в ее названии. Комплекс разработан для предупреждения удара молнии путем активизации специального электроприбора. Молниеприменик оснащен электронным устройством, которое работает на опережение и само притягивает атмосферные разряды. Во время грозы, когда воздух насыщен статическим электричеством, прибор активизируется и с помощью ионизации воздуха принимает молнию.

Конструкция практически не отличается от классического формата. Основными элементами являются: молниеприемник в виде активной головки, закрепленной на мачте, токоотвод, заземлитель.

Монтаж оборудования происходит достаточно просто. Не требуется специальных условий и инструментов

Электронное устройство нужно закрепить на расстоянии двух метров над самой высокой точкой здания, принимая во внимание антенны, дымоход и другие выступающие части. Уровень монтажа молниеприемника зависит от радиуса защиты и категории объекта

В качестве удерживающего элемента выступает металлическая мачта. Данный формат защиты оптимален для зданий с нестандартной архитектурой, зачастую достаточно одного молниеприемника для покрытия всего пространства.

Пассивная молниезащита

Классический вариант защиты зданий и сооружений от удара молнии называется пассивной молниезащитой. Основное отличие от активной — не работает на опережение, а начинает функционировать только после попадая разряда.

Это тот вариант оснащения, который все привыкли видеть на различных строениях. Конструкция состоит из молниеприемника в виде металлического стержня, токоотвода и заземлителей. При этом, чем больше здание по площади, тем большее количество молниеприемников понадобится. Зона покрытия стандартного комплекса зависит от высоты стержня и места его установки.

Важным критерием является правильный расчет будущей защиты, от чего зависит ее эффективность. Пассивная монлниезащита частного дома с нестандартной архитектурой потребует много ресурсов. В это случае возможно сочетание различных типов оборудования.

Отличия пассивной молниезащиты от активной

Выбор активной или пассивной молниезащиты зависит от поставленной задачи, масштаба и особенностей объекта, доступного бюджета. Чтобы понять плюсы и минусы каждого вариант, необходимо сравнить их основные характеристики.

Зона покрытия

Зона покрытия молниеприменика зависит от того, насколько высоко он установлен. Электронное устройство активного комплекса покрывает в 8 раз больше пространства, чем пассивного. Масштабное здание, где при стандартном варианте понадобилось бы несколько металлических стержней, потребуется всего одна активная головка.

Оборудование

Стандартное оборудование молниезащиты может включать в себя множество молниеотводов и заземлителей, особенно если здание имеет причудливый фасад. Формат с электроприемником требует не более двух заземлителей не зависимо от площади и особенностей объекта.

Упрощенное проектирование

Проектирование пассивного комплекса потребует множества сложных расчетов с учетом технических параметров сооружения. Для создания проекта активной защиты нужен только радиус пространства, которое необходимо покрыть. Особенно это актуально для нестандартных объектов и конструкций.

Стоимость

Широкая зона покрытия электронного устройства исключает использование дополнительного оборудования. Стандартный способ молниезащиты предусматривает несколько молниеприемников, если требуется покрыть большую площадь. Это приводит к значительным затратам как на покупку всего комплекса, так и на его установку.

Исходя из перечисленных параметров, выбор между активной или пассивной молниезащитой очевиден. Наиболее эффективным, экономичным и надежным вариантом станет защита от молнии с активной головкой.

Внутренняя защита от молний

Ее обеспечивают специальные устройства, которые добавляются в схему домового щитка и ВУ. Суть их в следующем: даже если молния не попадает в дом, во время грозы частенько случаются скачки напряжения, помехи в телевизоре и радио. Это объясняется тем, что электромагнитное поле при ударе молнии может создавать импульсные токи в проводке и устройствах. Разряд необязательно должен ударить именно в дом — это может произойти на расстоянии нескольких сотен метров и даже километров. Если же молния попадает в дом, то в лучшем случае молниеотвод сбросит напряжение в заземлитель, в худшем — разряд со всей силой ударит по электрической сети.

На схеме показаны подключения ОПН, которые располагаются между входным автоматом и проводником заземления, сеть трехфазная

Даже когда энергия молнии стечет по молниеотводу, ток, возникающий в проводке, может привести к порче чувствительной аппаратуры (компьютеров, холодильников и телевизоров). Лучше и не представлять, что случится при прямом воздействии. Как раз для защиты от таких ситуаций и существуют специальные устройства — ограничители. Внутри ВРУ можно установить ограничители перенапряжения (ОПН). Эти устройства по внешнему виду напоминают обычные автоматы (ВА), только без рычага отключения. Все, что надо знать про ограничители, — что они устанавливаются между фазой и заземлением или нулевым проводом и заземлением.

На схеме показаны подключения ОПН, которые располагаются между входным автоматом и проводником заземления, сеть однофазная

Ограничители бывают 3 видов и различаются по чувствительности к току перенапряжения.

1. Класс «В» — такие ограничители ставят на входе в щит. Они предназначены для защиты от сверхвысокого напряжения — прямого удара молнии.

2. Класс «С» — устройства устанавливаются по схеме после ограничителей класса «В» и служат защитой от наведенных токов.

3. Класс «D» устанавливают, когда в доме находится особо чувствительная аппаратура.

Применять следует все 3 вида устройств, поскольку у них разный уровень чувствительности, и ставить по схеме один за другим.

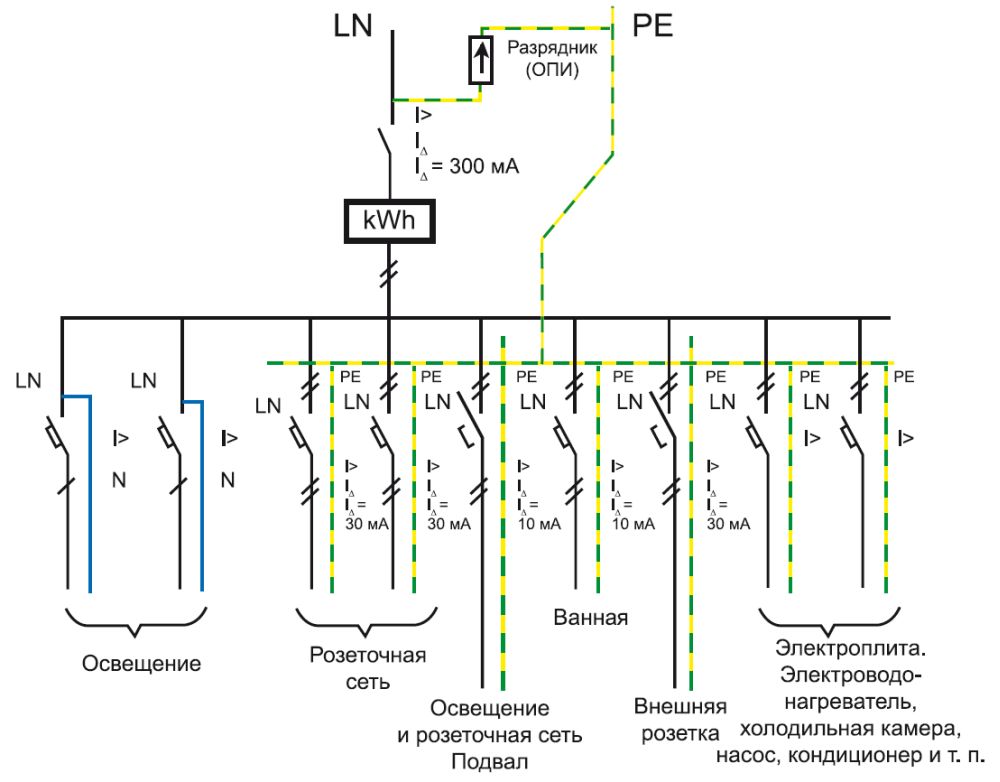

Схема подключения ОПН

Примечание. Если в доме не установлены ограничители, то во время грозы желательно отключать бытовую технику.

Схема подключения ОПН при однофазной цепи

Например, при близком ударе молнии сработает ограничитель «В», а при прямом ударе — «С». Именно поэтому нельзя поставить устройство класса «D» и на этом успокоиться, считая, что дом защищен. Ограничители рассчитаны как на однофазные сети, так и на трехфазные. Ниже приведено несколько схем подключения ограничителей.

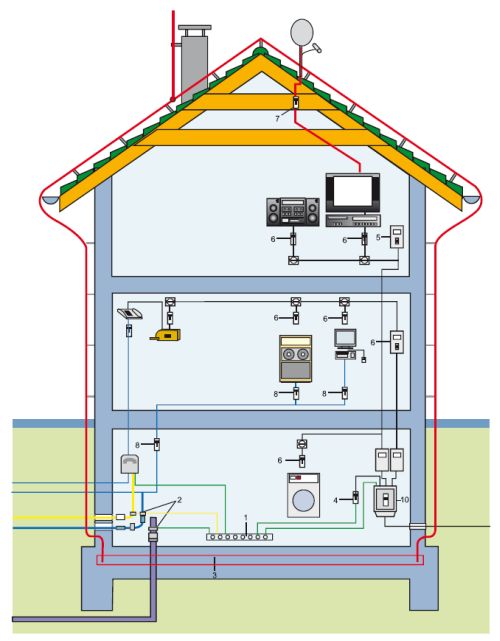

Применение ОПН различного класса для защиты аппаратуры, находящейся в доме

1 — шина уравнивания потенциалов; 2 — хомут уравнивания потенциалов; 3 — полоса заземления; 4 — ограничитель перенапряжения, устанавливается между фазовыми проводниками и проводом РЕ; 5 — ограничитель перенапряжения категории «C», устанавливается в распределительных шкафах на вводе; 6 — ограничитель перенапряжения категории «D», устанавливается непосредственно перед каждым электронным потребителем электроэнергии; 7 — ограничитель перенапряжения категории «B», устанавливается в разрез антенного фидера; 8 — ограничитель перенапряжения категории «D»; 9 — ограничитель перенапряжения категории «B» для защиты телефонных линий; 10 — ограничитель перенапряжения категории «B»

Метки: Громоотвод, Защита от молний, Молниезащита, Молниеотвод, Молниеприемник

Установка молниезащиты на мягкую кровлю

Огромная популярность металлочерепицы связана с её высокой эстетичностью, но при её устройстве потребуется обязательный монтаж молниезащиты для дома с металлической крышей. Для деревянного дома – тем более.

Поскольку такие кровли – скатные, здесь обычно используется штыревой или тросовый способ устройства молниезащиты, или их комбинация. Сам монтаж подразделяется на два этапа: устройство собственно молниеотвода, эти работы производятся непосредственно на крыше, и монтаж контура заземления – это наземная часть работ.

Накрышная часть

Рассмотрим подробнее оба способа, описывающих, как сделать молниезащиту для мягкой (металлической) крыши:

• в случае штыревого метода металлический прут обычно монтируется на коньке, от него к земле идёт токоотвод, в качестве которого используется проволока диаметром от 6 мм и более. Токоотвод, в свою очередь, приваривается к вбиваемому в землю металлическому штырю на глубину не менее 50 см ниже уровня промерзания грунта;
• тросовая молниезащита предполагает монтаж троса вдоль всей длины конька на невысокие металлические держатели. Устройство токоотвода аналогично предыдущему способу.

Существует также активная молниезащита, разновидность штыревой, когда на вершину штыря устанавливается молниеприёмная головка, представляющая собой генератор ионов, заключённый в герметичный корпус. Такая схема также требует наличия токоотвода с заземлителем.

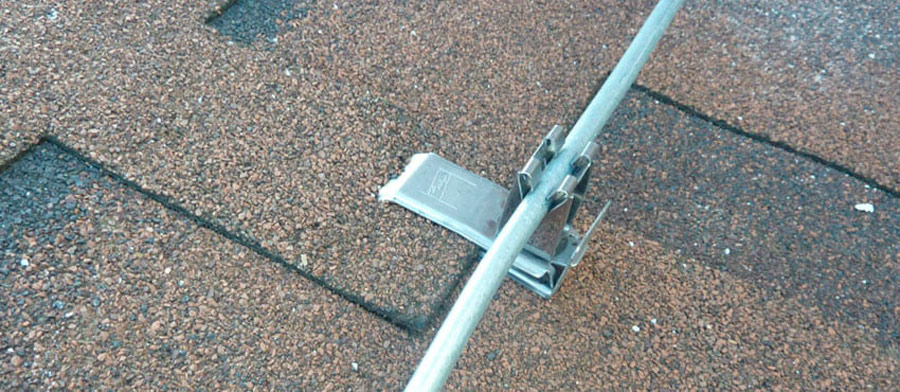

Токоотвод изготавливается из проволоки диаметром от 6 мм, или связки оцинкованной проволоки, прихваченной к стержню сваркой.

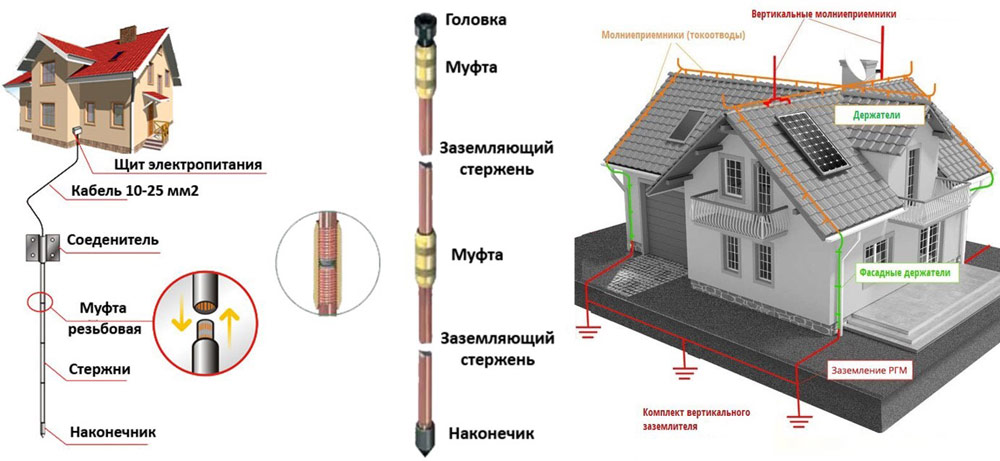

Контур заземления
