Замена стола
Если стол газовой плиты со временем имеет явные повреждения эмали или наблюдаются деформации самой поверхности, то менять технику не стоит — можно обойтись меньшими затратами, купив стол. Для его замены необходимо:
- снимите горелки гриля и стола;
- откручиваем и снимаем специальные упоры, размещенные на заднем крае стола
- откручиваем 4 винта, которыми стол крепится к кронштейнам и кронштейнам
- убрать стол
Чтобы установить новый, нужно произвести сборку в обратном порядке.
Плохо работают горелки
Горелки могут иметь различные неисправности — это слабое горение и прерывистая подача пламени. В первом случае причинами данной неисправности могут быть:
- слишком низкое давление газа в сети;
- неправильное положение конфорки (косое);
- забит отверстие наконечника.
Для решения этой проблемы стоит обратиться в газовую службу для исключения первой точки, в случае засорения форсунки можно попробовать прочистить канал иглой или купить новую форсунку для надежности в последующей работе.
Если горелка дымит и горит периодическими вспышками пламени, причиной может быть:
Справиться с такой неисправностью можно только заменой жиклера или сплиттера.
Не срабатывает кнопка ТУПа
Многие газовые плиты ГЕФЕСТ оснащены ТУП (терморегулятором с предохранителем). Они могут быть снабжены кнопками или встроены в ручки для установки желаемой температуры в духовке. Кнопка не работает в некоторых случаях:
- конец термопары неправильно расположен в пламени;
- отсутствует контакт на стыке термопары и ТУП;
- неисправная термопара;
- неисправен электромагнитный клапан.
Первые две причины можно устранить самостоятельно, отрегулировав положение термопары или затянув крепеж. В остальных случаях необходимо приобрести термопару и клапан для замены неисправных.
Ручка крана заклинивается при нагревании
Такая неисправность — следствие того, что смазка вышла. Есть вариант разобрать ручку и заново смазать специальной термостойкой смазкой, но лучше установить новый клапан с качественной заводской смазкой.
Не работает электроподжиг
Блок электрического розжига зачастую является самым капризным элементом печки. Чтобы проверить степень поломки, сначала стоит проверить одну горелку или все они не загораются. Если такая проблема возникает с горелкой, очень вероятно, что поврежден высоковольтный провод запального электрода этой горелки или что сам электрод или канал электрического розжига неисправен. Блок не подлежит ремонту — его следует немедленно заменить.
Если искра горит не на всех горелках, следует сразу искать проблему в блоке розжига или кнопке розжига (могут быть повреждены провода). Для проверки нужно выключить и с помощью тестера проверить проводимость тока, если проводимость возникает при нажатии и пропадает при отпускании, значит это не кнопка. В этом случае сгорел блок.
Не работает подсветка духовки
Первым делом нужно проверить целостность лампочки. Более простой способ — купить новую лампочку в духовке и проверить ее работу. Если не включается подсветка, стоит углубиться и проверить провода и пройти тестером. Эти элементы можно легко заменить.
Вертел не крутится
Если вертел не вращается, то могут быть проблемы с мотором (изношены щетки), коробкой передач, также вероятно, что повреждены провода или неисправен выключатель. Работой редуктора можно управлять вручную, поворачивая вертел. Если он не поворачивается, коробка передач заблокирована. Если шестерни повреждены, будет слышен звук вращения вала, но вертел не будет вращаться. Проверить выключатель и кабели можно тестером. Если после проверки все в норме, двигатель неисправен.
Не удается зажечь духовку
Если после нажатия кнопки пламя загорается, но гаснет через минуту, причина в предохранителе. Для начала нужно убедиться, что датчик пламени установлен правильно. Он должен быть на огне и хорошо греть. Если датчик установлен правильно, но пламя все равно гаснет, значит неисправен сам прибор (колба медная с газом или жидкостью; термоэпид). Он не подлежит ремонту и подлежит замене.
Признаки, говорящие о необходимой замене детали
Так как деталь выполняет роль клапана в газовой плите, то ее поломка сильно скажется на функционировании каждой части техники. Ее выход из строя создает очень опасную ситуацию, поэтому при малейших подозрениях необходимо моментально приступить к ремонту. Однако для того, чтобы Вы точно определили поломку, мы собрали несколько признаков, которые точно говорят о поломке. Это:
- Самый распространенный признак — запах газа в помещении. Если Вы периодически или постоянно ощущаете характерные «нотки» в воздухе, то срочно принимайтесь за ремонт, в противном случае Вы рискуете стать виновным во взрыве.
- Шланг, по которому поступает топливо для техники периодически становится мокрым от жидкости. В этом случае форсунка не справляется в давлением.
- Вы слышите «сопящий» звук из шланга.
Конечно же, существует множество различных ситуаций, не входящих в данный список. Однако они все так или иначе похожи на то, что мы обозначили. В любом из случае замена жиклеров в газовой плите — обязательная процедура. Еще раз повторим: при малейших подозрениях незамедлительно приступайте к ремонту, ведь на кону может быть как Ваша жизнь, так и жизнь соседей.
Это обезопасит Вас во время ремонта.
Это также необходимая процедура.
3. Снимите верхнюю крышку плиты
Обычно она крепится на болты или саморезы. В любое случае, голыми руками это лучше не делать — воспользуйтесь инструментом.
4
Вам стоит обратить внимание на то, что мы показали на фото. Это Ваша основная область действия, ведь именно тут находится нужная деталь
Не трогайте то, что выходит за ее границы, ведь так можете испортить рабочие детали
Это Ваша основная область действия, ведь именно тут находится нужная деталь. Не трогайте то, что выходит за ее границы, ведь так можете испортить рабочие детали.
Вся процедура проходит легко, поэтому не применяйте грубую физическую силу.
Его ничто не держит, поэтому данная процедура должна пройти без проблем.
Это можно сделать любым инструментом, главное — не повредить трубку.
Все это делается руками. Не используйте ничего острого, ведь так Вы можете повредить наконечник!
9. Соберите плиту, повторив прошлые действия наоборот
Это будет просто. Можете ориентироваться на фотографии.
Вот Вы и произвели замену необходимой детали! Мы уверены, что она прослужит Вам очень долго. Ремонт, выполненный своими руками, ценнее в несколько раз!
Если Вам требуются запчасти для проведения самостоятельного ремонта, приобретайте их у нас: широчайший ассортимент, быстрая доставка по России и гарантия на всё.
Плита и холодильник
Можно ли ставить холодильник рядом с газовой плитой? Ни в коем случае, и по требованиям правил безопасности, и просто по уму.
Холодильник – довольно мощный источник тепла. Вспомним: отобранное у его содержимого тепло передается в воздух за счет циркуляции хладоагента, плюс мощность компрессора, хладоагент перекачивающего. От соседства с еще киловаттами тепла холодильник будет потреблять непомерно много электричества, компрессор от перегрузки быстро выйдет из строя, а пенопластовая теплоизоляция от подогрева извне скоро испортится.
Вообще, холодильник от плиты нужно держать подальше, а идеальное место для него – застекленный балкон. Экономия электричества выходит такая, что расходы по застеклению окупаются за две-три обычных зимы.
Электропитание плиты
Газовая плита без электрогриля потребитель электроэнергии не особенно мощный, но запитывать ее нужно все равно через отдельный автомат на 16 А и обязательно через розетку с заземлением. Причина – тяжелые условия работы электрооборудования плиты, высокая электропроводность пламени и вследствие этого повышенная опасность пробоя.
Что такое жиклер?
Жиклер является одной из основных составляющих газовой плиты. Он обеспечивает подачу голубого топлива в конфорку в достаточном объеме и нужном давлении. Без форсунки работа газовой плиты вообще была бы невозможной.
Отклонения в работе жиклеров видны сразу, они заметны по желтым и красным языкам пламени и копоти на посуде
Своей формой жиклер напоминает болт, в головной части которого устроено проходное отверстие. Диаметр отверстия должен соответствовать давлению подающегося топлива и мощности конфорки.
Нужно принимать во внимание, что давление магистрального газа и баллонного существенно отличается, поэтому и диаметр форсунки для этих видов топлива будет разным. Жиклер регулирует давление и обеспечивает поступление газа в конфорку в требуемом объеме, эквивалентном объему воздуха, необходимого для нормального процесса горения
Жиклер регулирует давление и обеспечивает поступление газа в конфорку в требуемом объеме, эквивалентном объему воздуха, необходимого для нормального процесса горения
Жиклер регулирует давление и обеспечивает поступление газа в конфорку в требуемом объеме, эквивалентном объему воздуха, необходимого для нормального процесса горения
Чтобы обеспечить максимально эффективную работу плиты, исключить выделение вредных продуктов, фактор копчения, нормализовать расход топлива, нужно устанавливать форсунки, размеры и диаметр выпускного отверстия которых соответствуют требованиям производителя газовой плиты.
Виды жиклеров и их основные характеристики

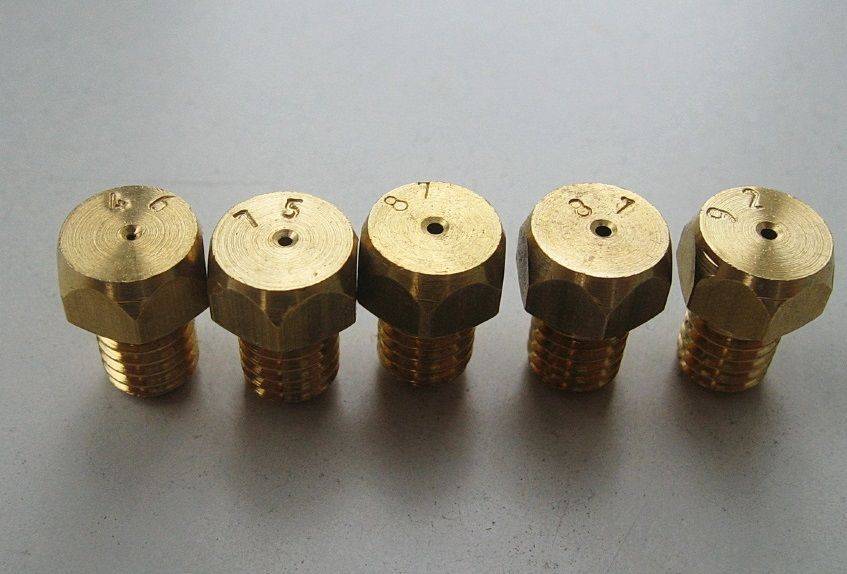

Жиклеры или форсунки с шестигранной головкой, наружной резьбой и продольным внутренним отверстием. В подавляющем большинстве они изготовлены из бронзы.
Жиклеры для магистрального и баллонного газа отличаются длиной резьбы и диаметром канала подачи газа, что связано с разным давлением поступления топлива
На торцевой части нанесена маркировка, отображающая информацию о пропускной способности форсунки. Единицы измерения – объем газа в кубических сантиметрах, который способен пропустить жиклер за 1 минуту.
Жиклеры могут быть двух видов – для природного газа (отличаются большим диаметром отверстия и укороченным телом), для сжиженного газа (отличаются меньшим диаметром отверстия и удлиненным телом, что связано с более высоким давлением).
Давление в баллоне превышает давление в газовой магистрали, этим и объясняется меньший диаметр в головке соответствующего жиклера. Мощность горелки определяется ее размером, поэтому и диаметры отверстий в соответствующих жиклерах будут разными.
Диаметр отверстия в форсунке должен соответствовать давлению газа:
- Большая горелка – 1,15 мм (20 Бар); 0,6 мм (50 Бар); 1,15 мм (20 Бар); 0,75 мм (30 Бар).
- Средняя горелка – 0,92 мм (20 Бар); 0,55 мм (50 Бар); 0,92 мм (20 Бар); 0,65 мм (30 Бар).
- Маленькая горелка – 0,75 мм (20 Бар); 0,43 мм (50 Бар); 0,7 мм (20 Бар); 0,5 мм (30 Бар).
- Горелка в духовке – 1,2 мм (20 Бар); 0,65 мм (50 Бар); 1,15 мм (20 Бар); 0,75 мм (30 Бар).
Нужно принимать во внимание, что некорректная работа жиклеров может быть вызвана не изменением типа топлива, а банальным засорением выходного отверстия. В этом случае можно произвести чистку форсунок, не прибегая к их замене
Технология очистки форсунок
Время от времени приходится менять форсунки или производить их очистку. Рекомендованная периодичность выполнения процедуры – 1 раз в год.
Засоренные форсунки ухудшают качество пламени, приводят к снижению количества выделяемого тепла. Кроме того, увеличивается расход горючего, что нежелательно для владельцев оборудования на сжиженном газе. Не устроит указанный факт и собственников жилья с установленными газовыми счетчиками.
Для очистки жиклеров потребуется:
- Универсальные средства – сода либо уксус, средство для мытья посуды;
- Чистящее средство для посуды;
- Зубная щетка;
- Тонкая проволока либо иголка.
Работы начинаются с удаления нагара, копоти и жира из области расположения жиклера. Форсунку нужно выкрутить и замочить в моющем средстве, в растворе соды либо уксуса.
Для очистки форсунок не требуется специальных инструментов, достаточно иметь под рукой тонкую проволоку, зубную щетку и моющее средство.
Внешнюю поверхность можно очистить зубной щеткой, используя обычный бытовой чистящий порошок. Отверстие форсунки следует чистить иглой, иногда оправдана продувка насосом или компрессором.
Очищенный и просушенный жиклер необходимо установить на место
При этом следует обратить внимание, что при наличии уплотнительной прокладки под жиклером, необходимо произвести ее замену
Полезные советы по замене форсунок
Для проверки исправности плиты и отсутствия утечек газа рекомендуется раз в год вызывать мастера из газовой службы. Генеральную очистку плиты лучше проводить еженедельно. Уборку стола – после каждой готовки.
Применяя чрезмерное усилие, можно повредить газовую трубку или жиклер, что может обернуться более серьезным ремонтом плиты или поломкой жиклера. Поэтому там, где имеются специальные площадки под ключ, при откручивании и закручивании жиклера используйте два ключа – один для удержания трубки, второй – для вращения сопла.
Форму и цвет пламени на горелке духовки, оснащенной терморегулятором, правильно проверять, когда духовка холодная. Иначе в процесс вмешивается терморегулятор, убавляющий подачу газа при достижении температурой определенного порога. Это – его назначение.
В оборудовании старого образца дополнительно настраивают скорость подачи на конфорку воздуха.
В новых агрегатах сопла завинчивают без подмотки резьбы. В старых газовых конструкциях последние 3-4 шага резьбы уплотняют волокнистыми материалами.
Сопла в газовых плитах различных моделей могут располагаться по-разному. Поэтому перед началом работы нужно прочесть инструкцию к вашему устройству
Если в соединениях установлены уплотнители, старые резиновые колечки лучше заменить новыми.
На форумах встречаются советы по изменению сечения пропускного отверстия жиклера с помощью зачеканивания или помещения в отверстие проволочки. Это достаточно грубые способы, к которым прибегать не рекомендуется. Ни одним из этих способов нельзя точно скорректировать подачу газа. Не удастся также просверлить узкое отверстие с помощью тонкого сверла. Лучшим решением станет покупка нового жиклера с отверстием нужного диаметра.
Замена форсунок
Качественно и профессионально поменять жиклеры сможет специалист из газовой службы. Он обладает необходимыми знаниями и квалификацией, чтобы правильно отрегулировать подачу газа при переводе на другое топливо. Особенно учитывая, что для пользования баллонным газом необходимо дополнительно подключать редуктор. Но если опираться на данные, которые содержит таблица соответствия, то с такой работой уверенно справится и домашний мастер.
Ниже в таблице можно найти необходимый диаметр газового жиклера в зависимости от используемого топлива.
| Тип горелки | Тип газа и давление | |||
| NG G20 (20 mBar) | LPG G30 (50 mBar) | NG G25 (20 mBar) | LPG G30 (30 mBar) | |
| Маленькая | 0,75 mm | 0,43 mm | 0,70 mm | 0,50 mm |
| Средняя | 0,92 mm | 0,55 mm | 0,92 mm | 0,65 mm |
| Большая | 1,15 mm | 0,60 mm | 1,15 mm | 0,75 mm |
| Горелка духовки | 1,20 mm | 0,65 mm | 1,15 mm | 0,75 mm |
| Горелка гриля | 0,95 mm | 0,60 mm | 0,95 mm | 0,65 mm |
В конфорках
Для тех, кто решился поменять жиклеры своими руками, ниже приведен алгоритм действий, которого необходимо придерживаться:
- чтобы получить доступ к горелке, нужно снять верхнюю крышку газовой плиты, которая закреплена винтами;
- затем с траверса с горелками следует достать наконечники с форсунками, для чего сначала нужно найти фиксатор (внешне напоминающий прищепку), без усилий сжать его концы и аккуратно извлечь;
- далее следует наконечник освободить из гнезда и снять с трубки газопровода;
- в наконечнике останется уплотнительное кольцо, которое нужно оттуда извлечь и одеть обратно на трубку;
- следующим этапом необходимо аккуратно открутить жиклеры посредством торцевого ключа против часовой стрелки (если сопло прикипело и не поддается, то рекомендуется воспользоваться тисками);
- и в завершении — в каждый наконечник нужно вкрутить новые форсунки, а затем выполнить обратный монтаж.
Из-за низкого давления в сети уплотнять резьбовое соединение не требуется. Как и смазывать уплотнительное кольцо. От того, как аккуратно и правильно будет проведена обратная сборка конструкции, зависит, насколько ровно будет гореть конфорка.
В современных газовых плитах процесс переделки под другое топливо еще проще. Чтобы добраться до горелок, достаточно снять только решетки с конфорками. После этого можно легко достать наконечники и заменить жиклеры новыми.
В духовом шкафу
Чтобы поменять жиклеры в газовой духовке, нужно выполнить следующие действия:
- до конца открыть дверцу духовки и нижний отсек печки;
- потянуть на себя и вытащить пол духового отсека;
- отвинтить крепления газовой горелки и убрать ее в сторону;
слева в специальном корпусе спрятана форсунка (если плита эксплуатировалась не долго, то жиклер легко выкрутится уже из этого положения, а если сопло успело прикипеть, то нужно продолжить разборку, чтобы не сорвать резьбу);
убрать левую боковую стенку, открутив три винта крепления;
с помощью ключа на 17 открутить гайку и отвести трубопровод в сторону;
выкрутить два последних винта, которые крепят корпус сопла к стенке;
- обработать прикипевшую резьбу керосином или WD-40 и воспользоваться тисками для удобства при откручивании жиклера (если возникнет необходимость);
- установить новую форсунку.
Затем нужно аккуратно смонтировать духовой шкаф в обратной последовательности.
Меры безопасности при замене форсунки
Обеспечение безопасного проведения замены – важнейшая необходимость при выполнении связанных с газом действий.
Поэтому не пренебрегайте рядом правил:
- Перед заменой жиклеров отключите плиту от газа и электричества.
- Убедитесь, что горелки остыли.
- Перед началом работ откройте окна, устройства, работающие на электричестве, способные дать искру, выключите.
- Нельзя заниматься самостоятельной модификацией деталей плиты или заменять на неродные, неподходящие по размерам или сделанные самостоятельно.
- После монтажа деталей обязательно проверьте все соединения, связанные с газом, на предмет возможной утечки. Для этого соединения обмыливают со всех сторон (с помощью кисточки или губки) и, включив подачу газа, наблюдают, не образуются ли пузырьки. Если обнаружена протечка, соединение либо подтягивают, либо разбирают и собирают снова.
Нельзя использовать форсунки, предназначенные для газовой горелки плит совсем другой конструкции или иных газовых устройств.
Не следует заменять в газовой плите форсунки самостоятельно, если вы испытываете неуверенность в своих возможностях.
Как перевести газовую плиту на балонный газ
В целом настройка газовой плиты под балонный газ не сложная, чтобы грамотно приспособить плиту необходимо всего лишь поменять жиклеры подачи газа в горелки. Это легко выполнить своими руками, не нанимая для этого специалистов.
Подача газа в горелку осуществляется при помощи специального отверстия в жиклере, который является неотъемлемой частью любой газовой плиты. Отверстие может быть разного диаметра, в зависимости от давления в системе газоснабжения. Конечно же, давление в центральных газовых магистралях заметно выше, чем в обычном газовом баллоне, соответственно и диаметр отверстия в жиклере должен быть меньшим.
Часто в комплекте с газовой плитой производитель прилагает и набор жиклеров, предназначенных для разного вида газовых смесей – природный газ, пропан-бутан и т.д. Но если их не оказалось или плита покупалась давно, ничего страшного, нужные жиклеры можно купить в магазине.
Выбираем жиклер под балонный газ
Жиклеры (другие названия: форсунки, инжекторы, сопла и т.д.) для газовых плит не являются дефицитом, их можно купить в специализированных торговых точках – рынки, магазины. По виду жиклер похож на обычный болт с нанесенной резьбой, однако в отличии от последнего в центре имеет отверстие, через которое, собственно, и проходит газ. Как мы уже говорили ранее, отверстие может быть разного диаметра, и обычно его значение выбито на торце изделия.
Прежде чем покупать жиклер, следует определить, какой диаметр нужен. Это важный момент, поскольку неправильно выбранные жиклеры не позволит плите нормально работать, а то и вовсе сделает это невозможным.
Понять, что плита после замены жиклеров работает правильно, не сложно:
пламя должно гореть без шипения, без желтых примесей и красных языков;
при зажигании конфорки не допустимы хлопки, пламя не должно внезапно гаснуть.
Необходимый диаметр отверстия жиклера указан в инструкции к газовой плите, если инструкция потерялась, то сведения о вашей плите и руководство к ней легко найти в интернете.
Категорически не рекомендуем самостоятельно менять диаметр отверстия жиклера путем зачеканки или высверливания – новые жиклеры не дорогие, а «доработка» в домашних условиях может плачевно сказаться при эксплуатации плиты.
Какие необходимы инструменты
Для настройки газовой плиты под балонный газ и последующему ее подключению к газовой емкости, потребуются следующие инструменты:
в первую очередь, новые жиклеры;
ключи на 7 мм, гаечные или рожковые;
новый гибкий шланг, длиною 1,5 метра или более. Послужит для подключения плиты к газовому баллону;
уплотнитель и газовый редуктор с выходным давлением 30 mBar.
Инструкции по замене жиклеров плиты и духовки
Далее рассмотрим подробный инструктаж по замене форсунок на плите, а также духовке.
Инструкция #1 — замена форсунок варочной плиты
Далее о том, что делать и как, чтобы заменить на газовой плите форсунки. Поскольку конструкции газовых плит различаются, рассмотрим несколько наиболее типичных вариантов. В конструкциях новых модификаций доступ к соплам облегчен (достаточно снять конфорки). Интерес представляют иные распространённые модели.
По устройству горелок некоторые модели плит «Гефест» и «Дарина» похожи. Чтобы заменить форсунки варочной части плиты Гефест, выполняют последовательно ряд шагов.
Шаг 1. Снимают решётку с плиты, демонтируют все конфорки.
Шаг 2. Открутив винты крепления, снимают (приподнимают) верхнюю панель. У «Дарины» имеются защёлки, которые освобождаются специальными упорами из комплекта плиты.
Шаг 3. Чтобы освободить горелку, крестовой отверткой вывинчивают два винта, фиксирующие ее конструкцию.
Шаг 4. Используя отвертку с плоским шлицем, снимают фиксатор (изогнутую пластинку) со стороны рукоятки крана, освобождая трубку, подающую газ на горелку. Отводят трубку в сторону.
Шаг 5. Открепляют второй конец трубки от посадочного места, удалив пальцами или с помощью пассатижей (в «Гефесте»)/отвертки (в «Дарине») фиксирующую пластину.
Шаг 6. В плите «Гефест» торец газовой трубки соединяется с форсункой через переходной конус (на трубке под конусом установлено уплотняющее кольцо). Накидывают на шестигранную площадку конуса ключ (на 14), для того, чтобы удерживать и не повредить трубку при откручивании, вторым ключом (на
Шаг 7. Открутив старую форсунку, заменяют её новой, смазав резьбу графитовой смазкой. Заменяют также уплотняющее кольцо, что удобно проделать с помощью спички. Используют для закручивания ключ на 7.
Шаг 8. Собирают весь узел в обратном порядке.
Аналогичную операцию проделывают для остальных горелок варочного стола.
Пользуясь тем, что верхняя часть агрегата вскрыта, производят очистку ее от мусора и грязи. Кроме замены форсунок, в плитах могут заменяться и винты для регулирования малого расхода газа (или малого пламени). Ими регулируется пониженная подача газа, достаточная для того, чтобы при минимальном поступлении газа пламя на горелке не затухало.
Выводы и полезное видео по теме
Домашние умельцы всегда предпочитали все делать самостоятельно. В ролике можно увидеть, как опытным путем найдены фиксирующие элементы и произведена замена сопла в духовке плиты MORA:
Нюансы очистки форсунки в следующем ролике:
Перевод плиты “Лада” на баллонное топливо:
Замена такой, казалось бы, маленькой, но необходимой для правильной работы плиты, детали не сложна для тех, кто привык работать руками. Знание о том, как правильно поменять на старой газовой плите жиклеры, минимальный набор инструментов и запчастей, внимательное следование правилам замены – этого будет достаточно для успешного дела.
Знакомы с процессом замены жиклеров не по наслышке? Расскажите о своем опыте, поделитесь полезными советами с другими пользователями, принимайте участие в обсуждениях – форма обратной связи расположена ниже.
