Как включить пробки
Если в квартире выбило пробки, надо разобраться как их включить. Для начала надо знать, что пробка может включаться только после выявления причины. В некоторых случаях выбивающий пробки прибор может находиться в неисправном состоянии. В таком случае преждевременное включение устройства защиты способна вызвать повторное срабатывание
Поэтому очень важно определить из-за чего сработали пробки
При нахождении причины смонтированную систему электроснабжения стоит разделить на две части:
- Электропроводка и все устройства внутри электрощитка;
- Бытовая техника и другие устройства, подключенные к розетке, освещение.
Для начала стоит снять нагрузку с сети. Для этого следует вынуть из розеток все подключенные устройства
Внимание стоит обратить не только на микроволновку и духовку, находящуюся на виду и подключенную к открытым розеткам. Если есть скрытые розетки, к ним также придется получить доступ
Вынимая вилки из розеток, стоит обратить внимание на состояние вилки и сетевого шнура
Не должно быть следов оплавления, неприятного запаха
Вынимая вилки из розеток, стоит обратить внимание на состояние вилки и сетевого шнура. Не должно быть следов оплавления, неприятного запаха
Это явный признак того, причина кроется в данном месте
Даже если причиной срабатывания стало неисправное состояние водонагревателя, поврежденную розетку стоит заменить на новую
Это явный признак того, причина кроется в данном месте. Даже если причиной срабатывания стало неисправное состояние водонагревателя, поврежденную розетку стоит заменить на новую.
Отключив электроприборы и оценив состояние розеток, состоит проверить состояние электропроводки и устройств защиты. Для этого надо иметь в наличии специальные приборы, которые позволят оценить сопротивление изоляции кабеля. С помощью подобных измерений можно будет определить месторасположение участка, на котором происходит короткое замыкание.
Если все хорошо, стоит попробовать включить пробки. При отсутствии специальных приборов можно произвести повторное включение. Однако в этом случае велика вероятность повторного срабатывания устройств защиты. При этом могут наблюдаться характерные искры и хлопки. Чтобы этого избежать, стоит обратиться к специалистам, у которых подобные приборы всегда есть в наличии.
Если выбило автомат и не включается водонагреватель или другая бытовая техника, восстановить работу системы электроснабжения можно:
- Заменив пробку, если она неисправна;
- Установив новую плавкую вставку в составную пробку;
- Нажать на белую кнопку, добившись ее фиксации во включенном состоянии;
- Изменить положение рычажка, переведя его в положение включено. Если после срабатывания автомата рычажок оказался в среднем положении, тогда следует сначала перевести его в положение выключено, а затем вернуть в работоспособное состояние.
Если было незначительное превышение нагрузки, система электроснабжения будет работать исправно.
Подключение отходящих автоматов
После выполнения подготовки можно начинать установку автоматов вместо пробок. Чтобы определить, какое количество автоматов потребуется для подключения, следует разобраться в электросхеме.
Если от пробки с фазой выходят два провода, а еще один отходит отдельно, потребуется три автомата. Каждая из линий запитывается от своего выключателя.
Пробки-автоматы устанавливаются на рейке DIN, монтирующейся но той лигнии, на которой раньше стояли пробкодержатели.
Автоматы-пробки и УЗО расставляются на рейке по проекту. Автоматику можно ставить любого производителя, главное — чтобы она подходила по размерам и параметрам. По завершении расстановки все элементы нужно расключить друг с другом. Чтобы выключатели не съехали со своих мест, на края рейки следует установить ограничители.
Разведение проводов рекомендуется осуществить кабелем ПВ-3 сечением 6 мм2. Если провод приобретен белого цвета, ноль и фазу можно соединить посредством термоусадочной трубки (ноль — синий, фаза — красный цвет). Нулевые кабели подключаются к шине, устанавливающейся на DIN-рейке.
Провода перед подсоединением их к электросчетчику требуется оконцевать. Подразумевается, что каждая из клемм в измерительном устройстве держит провода парой винтов. Потому установки в гнезде для подсоединения и обжатия провода единственным наконечником НШВИ недостаточно. Решить такую проблему можно использованием одной гильзы НШВИ на 6 мм и второй гильзы также на 6 мм. В результате получается единый наконечник требующегося размера.
Главные работы по замене пробок на автовыключатели окончены, остается только выполнить подключения измерительного прибора и подать на него питание.
Последовательность замены пробок на автоматы своими руками
Последовательность действий при замене пробок на автоматы своими руками покажем на примере, когда пробки не удалось отключить от напряжения. В первую очередь находим пробку, через которую проходит фаза. Для этого откручиваем все пробки и снимаем защитный карболитовый кожух с них. Находим фазу индикатором напряжения.
Подходящий со счётчика фазовый провод (клемма No 2 счетчика) должен находиться на верхней клемме пробки. На второй пробке вверху будет находиться нулевой провод, идущий с нулевого выхода (клемма No 4) счётчика
Теперь нужно очень осторожно открутить крепление фазового провода изолированной отверткой (желательно работать в резиновых перчатках) и отвести его в сторону
Замена пробок на один однополюсный автомат
Провод под напряжением и его нужно изолировать. Если этот провод короткий и нужно его удлинить, тогда лучше одеть на него пластиковый клеммник, изолировать который не нужно. Таким образом, откручивают все провода пробок и отмечают их. Верхний фазовый провод под напряжением идет от выхода счётчика,
Замена пробок на сдвоенный автомат
Нижний провод с этой же пробки идет на нагрузку. Верхний провод второй пробки идет от выхода нуля счетчика, а второй нижний провод уходит на нагрузку. Когда сняли все пробки, у вас должно быть четыре провода. Автомат выбирают по сечению провода, и не выше. Для сечения алюминиевого провода 2,5 мм2 подходит автомат 16 А, а для 4 мм2 — 25 А. У всех есть стиральная машина, поэтому нужно добавить еще один автомат для стиралки, и защиту УЗО.
Теперь идём в магазин и выбираем два автомата на 16 А, УЗО на 40 А с током утечки 30 мА. К автоматам и УЗО подбираем небольшой щиток на 2 автомата и УЗО. В щитке должна быть установлена шина для рабочего нуля. Теперь примеряем щиток к карболитовому основанию, отмечаем и сверлим отверстия с дальнейшим креплением саморезами.
Провода нужно подготовить заранее и удлинить их через клеммник. На нулевую шину крепится верхний и нижний провод от нулевой пробки. На левый автоматический выключатель к верхней клемме подключают провод, который находится под напряжением. А к клеммнику добавляют отрезок провода нужной длины и заводят на автомат. Далее на верхнюю клемму второго автомата шлейфом подключают автомат для стиральной машины.
Подключение стиральной машины через сдвоенный автомат и УЗО
С нижней клеммы первого автомата идёт фазовый провод на нагрузку. Нулевой провод идет также на нагрузку с нулевой шины. С выхода (нижней клеммы) второго автомата для стиральной машины берется фаза и заводится на верхнюю клемму » L» защиты УЗО.
Нулевой провод с нулевой шины крепят на верхнюю клемму «N» УЗО. С нижних клемм УЗО «L» и «N» подключается кабель на стиральную машину. Когда закончен монтаж автоматов, закрывают панель щитка и включают сеть (если не включена). Проверяют работу всех автоматов и тестируют УЗО кнопкой «ТЕСТ». Срабатывает УЗО и отключает сеть.
Если проводится замена пробок на автоматы своими руками, тогда можно заменить старые провода на счетчике. Для чего в энергонадзор пишется заявление. Через некоторое время приходит проверяющий и снимает пломбу. Записывает последние показания счётчика. После установки автоматов и замены проводов проверяется монтаж щитка, и пломбируются счётчик.
Монтаж нового выключателя
Для установки купленного устройства последовательность работ обратная. Сначала на DIN–рельс сажают верхнюю часть аппарата. Снова действуют отверткой: оттягивая проушину, прижимают на место нижнюю до щелчка. С подключением контактов проблем не возникает, когда используются многожильные, обжатые наконечниками, проводники. В этом случае их заводят обратно в зажимы — верхние и нижние, а винты затягивают.
Если жила не имеет наконечника, то существует риск ее деформации, поэтому старый кончик откусывают, когда есть достаточный запас провода. Когда он отсутствует, лучше не использовать его вторично, так как необходимая надежность электрического контакта не гарантирована. При любых обоснованных подозрениях на дефекты (оплавление изоленты, следы подгорания) эти участки также удаляют. Провод зачищают и зажимают отверткой.
После завершения подключения на автомат подают напряжение, вернув вводной выключатель в рабочее положение. Последний шаг — проверка работы аппарата под нагрузкой. Дома в розетки втыкают сетевые вилки, включают электроприборы, затем следят, чтобы ни на одном контакте автомата не было потрескиваний, искрений, признаков нагрева. Последний симптом электрики тестируют пирометром, позволяющим определить корректную работу устройства — соответствие характеристикам срабатывания расцепителей.
Допустимые схемы подключения автоматов

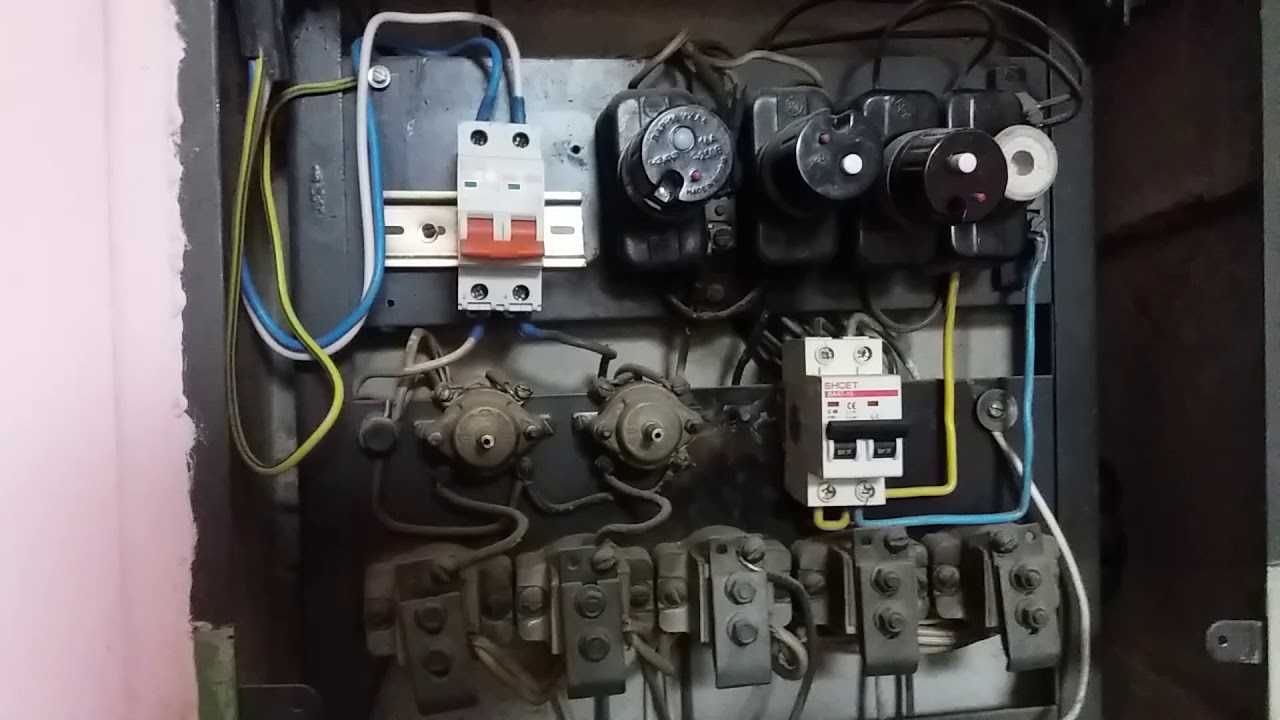

Наиболее распространена схема на электрических вводах жилого сектора — это 4 пробки, установленные над/под счетчиком. В старых правилах на каждый провод, на фазу и на «0», полагалась установка пробки. Поскольку в старом жилом секторе не существует «0» линии, провода, поступали от подъездной разводки 380 В. Поэтому пробки ставились на все линии отдельно.
Основная функция автоматов, при возникновении КЗ либо режимов с перегрузками в сети — отключить все внутриквартирные линии от напряжения. Чтобы достичь желаемого результата, потребуется выключить всего лишь фазный провод, «0» линии объединяются на «0»-шине.
Кто же должен менять автоматы в щитке?
Кто должен менять автоматы в щитке бесплатно?
Автоматы в вашем щитке в подъезде менять бесплатно не должен НИКТО. Существуют исключения, это внеплановый капитальный ремонт или аварийная ситуация в самом щите (сгорели автоматы или провода) – в этих случаях автоматы вам меняет управляющая компания или аварийная служба. Во всех остальных случаях вы должны вызвать электрика, заплатив ему за работу и материал.
Или поменять автоматы в щитке своими руками. Если умете и знаете как обращаться с электричеством. Но помните, что все что находится до счетчика (также пломбы и провода до счетчика), все токоведущие части под напряжением без специального допуска и уведомления поставщика электричества — трогать нельзя.
Причины необходимости замены
Автомат имеет сразу два защитных контура — электромагнитный и тепловой. Первый включается в работу, когда возникают короткие замыкания, второй контур срабатывает при перегрузках сети. Особенно трудно бывает распознать причину отказа автоматического выключателя после того как сработала тепловая защита, потому что никаких видимых дефектов на оборудовании не обнаруживается.
Гораздо чаще признаки поломки налицо, это частичное либо полное выгорание зажимных контактов. Виновато обычно их ненадежное соединение. Если был использован мягкий алюминий, то в будущем неизменно появятся проблемы: контакт ослабевает из-за того, что металл «плывет». Чтобы не допустить чрезвычайной ситуации, подтягивать контакты необходимо несколько раз в год.
Наиболее редкая причина — заводской брак, который нередко «заявляет» о себе сразу после ввода выключателя в эксплуатацию. Чтобы обезопасить себя в будущем, лучше приобретать изделия от надежных производителей. В этом случае можно быть уверенными, что характеристики купленного автомата полностью соответствуют требованиям, предъявляющимся к этим устройствам.
Из-за сложной схемы и невысокой цены оборудования восстановлением автоматов заниматься нецелесообразно, поэтому после поломки покупают аппарат с аналогичными характеристиками. Замена их для профессионалов — сущий пустяк.
Виды защитных размыкателей цепи
Существует множество конструкций защитных устройств, применяемых в бытовых электрических схемах, для обеспечения безопасности и своевременного размыкания электрической цепи при повышении нагрузки или коротком замыкании. Разберём самые распространённые.
Электрические керамические пробки
Устройство представляет собой цилиндрическую фарфоровую оболочку с расположенным внутри тонким проводником. При увеличении силы тока, проходящей через проводник, металл греется и происходит его разрыв.
Недостатки керамических пробок:
- они одноразовые;
- долго выкручиваются для размыкания цепи.
Достоинства
надёжность, стопроцентная гарантия размыкания.
Владельцы квартир, подключившие большое количество электроприборов в электрическую цепь, чтобы постоянно не менять перегорающий предохранитель старого образца вставляют в пробку кусок металла (старую отвёртку). Увеличивая, тем самым, риск возникновения короткого замыкания в системе электроснабжения дома или квартиры.
Автоматические пробки
Если надоело постоянно менять одноразовые предохранители старого образца, можно установить автоматическую пробку. Внешне это устройство похоже на керамический предохранитель, но принцип его работы отличается. Из-за теплового расширения металла при нагреве длина пружины внутри размыкателя увеличивается, и предохранитель отключается. Для того, чтобы его включить достаточно нажать кнопку на корпусе.
Преимущества:
- размыкатель многоразовый не требуется каждый раз устанавливать новый;
- для отключения достаточно нажать кнопку.
Недостатки:
- ненадёжен, часто встречается ситуация когда автомат греется и не срабатывает пружина из-за конструктивных особенностей размыкателя;
- короткий срок службы устройства.
Оптимальным вариантом будет демонтаж пробок и установка автоматических выключателей, перечислим их преимущества:
- долговечны;
- удобно включать и отключать питание;
- автоматы надежнее чем автоматические пробки;
- имеют компактные размеры.
Порядок действий при замене пробок на автоматы:
- Рассчитать нагрузку сети и подобрать требуемые выключатели. Для расчёта нагрузки складываем мощность одновременно включённых приборов в квартире или её части и делим на напряжение 220 В, получаем максимальный расчётный ток. Исходя из полученного значения тока в цепи, подбираем автомат и провода с поперечным сечением, способным выдерживать нагрузку, не нагреваясь.
- Если при выполнении работ потребуется вскрыть электросчётчик, либо планируется поменять ещё и сам счётчик, владельцу квартиры нужно обратиться в организацию поставщику электроэнергии. Порядок действий по замене электросчётчика:
- написать заявление о желании заменить счётчик в местное отделение энергосбытовой компании;
- пригласить представителя электросетей для проверки пломб на приборе и фиксации показаний старого устройства;
- поменять пробки на счётчике и сам прибор учёта электроэнергии;
- пригласить представителя энергосбытовой организации для проверки подключения электросчётчика и пломбирования нового устройства.
- Выполнить комплекс работ по замене пробок на автоматы.
Первым делом, перед проведением работ, нужно отключить напряжение, это можно сделать, обезточив входной автомат, находящийся под счётчиком или в щитке, расположенном в подъезде на этаже. Производить работы под напряжением – значит подвергать себя высокой опасности.
Давайте попробуем разобраться как поменять пробки на автоматы.
Первым, что нужно сделать — подсчитать мощность потребителей электричества в квартире. Мощность вычисляется суммированием мощности приборов, которые могут работать в одно и тоже время (например: холодильник 500Вт + телевизор 400Вт + освещение 500Вт + микроволновка 1600Вт = 3000Вт). Далее полученную сумму нужно разделить на 220В, для того, чтоб вычислить ток нагрузки. 3000Вт/220В=13,63А — рабочий ток оборудования перечисленного выше. Самые распространенные номиналы автоматических выключателей, которые применяются в быту — это: 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А. В нашем случае 13,63А, плюс еще небольшой запас — получается нужен автомат на 16А. Перед тем, как поменять пробки на автоматы необходимо удостоверится в том что проводка выдержит такую нагрузку, то есть проводка должна выдерживать нагрузку значительно больше.
Самые распространенные номиналы автоматических выключателей, которые применяются в быту — это: 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А. В нашем случае 13,63А, плюс еще небольшой запас — получается нужен автомат на 16А.
Перед тем, как поменять пробки на автоматы необходимо удостоверится в том что проводка выдержит такую нагрузку, то есть проводка должна выдерживать нагрузку значительно больше, чем автомат.
Самым простым способом поменять пробки на автоматы, будет установить вместо старых пробок вводной двухполюсный автомат. Иногда советуют вместо пробок установить два автомата, но делать такого нельзя, так, как в случае если сработает автомат, который на нуле, то во всей проводке в квартире будет присутствовать фаза. Двухполюсный же автомат отключит сразу и фазу и ноль, по сути это и есть два спаренных автомата, которые работают как одно целое.
Сначала нужно открутить только пробки, и определить с помощью индикатора, в какой пробке фаза, а в какой ноль.
Далее обязательно нужно отключить электричество! Работать под напряжением — во первых опасно для жизни, во вторых, можно замкнуть провода, и в третьих просто неудобно.
После отключения электричества, можно приступать к демонтажу патронов пробок.
На место демонтированных пробок необходимо прикрепить (либо шурупами, если основание деревянное или металлическое, либо с помощью дюбелей, если стена) DIN-рейку, предварительно отрезанную под размер автоматического выключателя
Теперь можно подсоединить автомат. Два провода, по которым электричество входит в квартиру, подсоединяются сверху автомата, причем нулевой провод нужно подсоединить к клемме, с пометкой N, а фазу на другую клемму.
Снизу подсоединяются провода, которые идут в квартиру к потребителям. После подсоединения проводов автомат устанавливается на DIN-рейку.
В принципе на этом этапе можно и остановится, так как поменять пробки на автоматы нам удалось, но можно пойти дальше, и немного усовершенствовать схему.
Для защиты от поражения электрическим током человека при прикосновении к оголенным проводам, а также для предотвращении возгорания, в случае контакта фазного проводника с корпусом или землей рекомендуется использовать УЗО (устройство защитного отключения). Принцип его работы основан на том, что постоянно контролируется баланс проходящих токов, и если баланс нарушается, по причине утечки тока на землю УЗО срабатывает и отключает напряжение.
Номинал УЗО подбирается по тому же принципу, что и у вводного автомата. Подключается УЗО к выходу вводного автомата. Кнопочка тест на УЗО предназначена для проверки его работоспособности (рекомендуется проверять раз в месяц). Далее если есть несколько направлений (например: кухня, комната №1, комната №2), нужно установить автомат на каждое направление, выбрав при этом оптимальную величину тока нагрузки каждого автомата отдельно.
Фаза с выхода УЗО подсоединяется на вход первого автомата, и далее с помощью перемычек на следующие автоматические выключатели, а нулевые проводники соединяются все вместе с помощью шинной колодки, которая устанавливается на DIN-рейку. Если в доме присутствует заземление, то проводники земли также соединяются вместе с помощью шинной колодки, но ни в коем случае не с нулем.
Последовательность замены пробок на автоматы своими руками
Последовательность действий при замене пробок на автоматы своими руками покажем на примере, когда пробки не удалось отключить от напряжения. В первую очередь находим пробку, через которую проходит фаза. Для этого откручиваем все пробки и снимаем защитный карболитовый кожух с них. Находим фазу индикатором напряжения.
Подходящий со счётчика фазовый провод (клемма No 2 счетчика) должен находиться на верхней клемме пробки. На второй пробке вверху будет находиться нулевой провод, идущий с нулевого выхода (клемма No 4) счётчика
Теперь нужно очень осторожно открутить крепление фазового провода изолированной отверткой (желательно работать в резиновых перчатках) и отвести его в сторону
Замена пробок на один однополюсный автомат
Провод под напряжением и его нужно изолировать. Если этот провод короткий и нужно его удлинить, тогда лучше одеть на него пластиковый клеммник, изолировать который не нужно. Таким образом, откручивают все провода пробок и отмечают их. Верхний фазовый провод под напряжением идет от выхода счётчика,
Замена пробок на сдвоенный автомат
Нижний провод с этой же пробки идет на нагрузку. Верхний провод второй пробки идет от выхода нуля счетчика, а второй нижний провод уходит на нагрузку. Когда сняли все пробки, у вас должно быть четыре провода. Автомат выбирают по сечению провода, и не выше. Для сечения алюминиевого провода 2,5 мм2 подходит автомат 16 А, а для 4 мм2 — 25 А. У всех есть стиральная машина, поэтому нужно добавить еще один автомат для стиралки, и защиту УЗО.
Теперь идём в магазин и выбираем два автомата на 16 А, УЗО на 40 А с током утечки 30 мА. К автоматам и УЗО подбираем небольшой щиток на 2 автомата и УЗО. В щитке должна быть установлена шина для рабочего нуля. Теперь примеряем щиток к карболитовому основанию, отмечаем и сверлим отверстия с дальнейшим креплением саморезами.
Провода нужно подготовить заранее и удлинить их через клеммник. На нулевую шину крепится верхний и нижний провод от нулевой пробки. На левый автоматический выключатель к верхней клемме подключают провод, который находится под напряжением. А к клеммнику добавляют отрезок провода нужной длины и заводят на автомат. Далее на верхнюю клемму второго автомата шлейфом подключают автомат для стиральной машины.
Подключение стиральной машины через сдвоенный автомат и УЗО
С нижней клеммы первого автомата идёт фазовый провод на нагрузку. Нулевой провод идет также на нагрузку с нулевой шины. С выхода (нижней клеммы) второго автомата для стиральной машины берется фаза и заводится на верхнюю клемму » L» защиты УЗО.
Нулевой провод с нулевой шины крепят на верхнюю клемму «N» УЗО. С нижних клемм УЗО «L» и «N» подключается кабель на стиральную машину. Когда закончен монтаж автоматов, закрывают панель щитка и включают сеть (если не включена). Проверяют работу всех автоматов и тестируют УЗО кнопкой «ТЕСТ». Срабатывает УЗО и отключает сеть.
Если проводится замена пробок на автоматы своими руками, тогда можно заменить старые провода на счетчике. Для чего в энергонадзор пишется заявление. Через некоторое время приходит проверяющий и снимает пломбу. Записывает последние показания счётчика. После установки автоматов и замены проводов проверяется монтаж щитка, и пломбируются счётчик.
Монтаж и подключение автоматических выключателей
После демонтажа пробок приступаем к креплению автоматов для счётчика. Устанавливаем din-рейку, отрезаем кусок рейки нужной длины и крепим её на то место, где планируется установить выключатели. Крепим на рейку автоматы, по краям автоматических выключателей, для того, чтобы они были плотно закреплены и не сдвигались с места, по бокам устанавливаем металлические ограничители.
К нижним входам автоматов подключаем провода с фазным напряжением, которые идут в квартиру или дом. Нулевые контакты от счётчика и те, которые идут в квартиру удобнее подключить к шине, предварительно установленной на din-рейке.
Соблюдение техники безопасности
Все работы в электрических сетях допускается выполнять обученному персоналу, знающему правила эксплуатации электрооборудования и методы защиты. Домашний мастер тоже должен знать базовые основы электротехники и уметь работать с электроинструментом, тогда замена пробок на автоматы своими руками допустима. В противном случае лучше поручить эту работу специалистам. Это работа не является сложной, и не будет стоить дорого, намного дешевле, чем возможные неприятности из-за удара исполнителя электротоком или возгорания проводки.
При производстве работ по установке автоматов потребуется выполнить четыре базовых правила:
- Прежде всего, выполняют процедуру по обесточиванию абонентского ввода в дом или квартиру, где будут проходить электромонтажные операции. В этажном распредщитке отключают пакетный выключатель подающий ток, питающий квартиру.
- Проверяют полное отсутствие напряжения с использованием мультиметра или индикатора фазы. Для этого выворачивают пробки из пробкодержателей и убеждаются в отсутствие напряжения в центральном и резьбовом контактах.
- До тестирования напряжения убеждаются в работоспособности измерителя, которым будет проводиться тестирование. Для этого проверяют розетку, о которой точно известно, что на нее подается напряжение.
- Выполняют изоляцию фазного провода, подключенного к электросчетчику на период установки.
Допустимые схемы подключения автоматов
Наиболее распространена схема на электрических вводах жилого сектора — это 4 пробки, установленные над/под счетчиком. В старых правилах на каждый провод, на фазу и на «0», полагалась установка пробки. Поскольку в старом жилом секторе не существует «0» линии, провода, поступали от подъездной разводки 380 В. Поэтому пробки ставились на все линии отдельно.
Основная функция автоматов, при возникновении КЗ либо режимов с перегрузками в сети — отключить все внутриквартирные линии от напряжения. Чтобы достичь желаемого результата, потребуется выключить всего лишь фазный провод, «0» линии объединяются на «0»-шине.
