Почему многие водители считают, что за установку светодиодных ламп нет ответственности?
Действительно в нашей стране сложился интересный парадокс. Например, большинство водителей знают, что за установку в галогенные фары ксеноновых ламп в России предусмотрена ответственность, в виде лишения водительских прав. Именно поэтому, мы больше не видим массу автомобилей на дороге с “колхозным” ксеноном. Ведь согласитесь, очень суровая.
Но почему же тогда с каждым годом на дорогах России появляется все больше машин со светодиодными лампами, которые как правило устанавливаются владельцами транспортных средств самостоятельно?
Дело в том, что очень большое количество автолюбителей считают, что светодиодные лампы можно устанавливать в переднюю оптику. Особенно если учитывать, что многие продавцы светодиодных ламп ближнего и дальнего света предоставляют большое количество различных сертификатов и разрешений, заверяя покупателей, что LED лампы в галогенную или ксеноновую оптику доступные в продаже, действительно разрешены в нашей стране для применения и продажи.
Но на деле выясняется, что большинство сертификатов на подобные лампы на момент продажи либо уже не действуют, либо приостановлены.
Так же не стоит забывать и том, если продажа LED ламп разрешена и имеются действующие разрешения и сертификаты, то это не означает, что каждый автовладелец имеет право устанавливать их в передние фары своей машины.
Поэтому наличие сертификации светодиодных ламп на территории России не означает, что вы имеете право установить их в свою машину. Да, купить вы можете. Но не более того, если ваши передние фары строго предназначены для работы только с ксеноновыми или галогенными лампами.
То есть, ситуация точно такая же, как и с ксеноновыми лампами, установка которых категорически запрещена в автомобили, оснащенные передней оптикой предназначенной для галогенных ламп накаливания.
Соответственно, установив в свои галогенные или ксеноновые фары LED ламы ближнего и дальнего света, вы грубо нарушите действующее Российское законодательство, а именно:
статью 12.5 части 3 КоАП РФ:
3. Управление транспортным средством, на передней части которого установлены световые приборы с огнями красного цвета или световозвращающие приспособления красного цвета, а равно световые приборы, цвет огней и режим работы которых не соответствуют требованиям Основных положений
по допуску транспортных средств к эксплуатации и обязанностей должностных лиц по обеспечению безопасности дорожного движения, –
влечет лишение права управления транспортными средствами на срок от шести месяцев до одного года
с конфискацией указанных приборов и приспособлений.
Как заменить галогенную лампу в точечном светильнике
Алгоритм действий в случае с точечными светильниками сохраняется прежним. Удалите фиксирующее кольцо, предварительно обесточив помещение, демонтируйте галогенку, вынув ее из патрона, установите новую и зафиксируйте корпус прибора. Если лампочка целая, то при демонтаже наденьте перчатки или используйте тряпку, чтобы не оставить жировые пятна на поверхности колбы, которые существенно сокращают долговечность изделия.
Аналогично действуйте с новой галогенкой.
В точечных светильниках могут использоваться и светодиодные конструкции. В данном случае руководствуйтесь инструкцией из предыдущего раздела, не забывая про установку подходящего трансформатора.
Замена галогенных лампочек на светодиодные таит в себе множество трудностей, но если действовать правильно, грамотно и не экономить на новом блоке питания, то недостатки будут неощутимы за счет массы преимуществ, которые можно в итоге извлечь.
Процесс недешевый, поскольку стоимость качественных светодиодных лампочек значительно выше цены на галогенки. Также нужно купить новый трансформатор. Общая модернизация может обойтись в кругленькую сумму – от 1000 до 3000 рублей. Впрочем, деньги вернутся с лихвой за счет более экономичного потребления электроэнергии и долговечности приборов.
Галогенное и светодиодное освещение достаточно презентабельное и популярное. Из этих двух вариантов порой сложно выбрать источник для монтирования в люстру. Чтобы долго не гадать и правильно подойти к процедуре:
замена галогенных ламп в люстре на светодиодные, рассмотрим внушительные преимущества обоих претендентов.
Первый и весомый фактор-это конечно же время, требующиеся на разгорание лампочки. Если лампа накаливания постепенно приобретает яркость, то светодиодные элементы начинают полноценно излучать свет сразу после включения.
Люстры данного типа реже выходят из строя, даже при слишком регулярном переключении выключателя. Светодиодный источник света абсолютно безопасен для установки в домашних условиях.
А что там свежего в группе ВК СамЭлектрик.ру ?
Подписывайся, и читай статью дальше:
В связи с этим, можно вообще без переделки поменять галогенные лампочки на светодиодные. В случае, если в люстре применяется трансформатор с выходным напряжением 12 VAC.
Светодиодные лампочки, как правило, имеют разъем (точнее, цоколь) G4, который применялся в галогеновых лампах.
Такая лампочка показана на фото выше. Если кто не понял – прозрачный пузатик слева)
Параллельное или последовательное включение?
Можно уверенно сказать, что светодиодные лампочки включаются параллельно, и питаются от драйвера (источника напряжения) стабильного напряжения 12В. Так же и галогеновые и любые лампы. Не только в люстрах, но и всегда и везде.
Другая вещь – светодиодные матрицы, которые в люстрах не используются, а применяются в основном в прожекторах. Там для питания главное – стабильный ток.
И нечто среднее – драйвер, который делает из переменного напряжения постоянное, без всякой стабилизации напряжения и тока
Светодиоды к выходу такого драйвера подключаются последовательно, важно только, чтобы количество светодиодов было в определенных пределах. Именно такие и применяются в люстрах, для последовательного включения
Ладно, хватит теории, теперь самое интересное –
Стоит ли использовать галогенки
Основное, чем отличается галогенная лампа от лампы накаливания – это пониженное электропотребление при более мощном световом потоке и продолжительный срок службы. Особенно это касается низковольтных светильников на 12 и 24 вольта. Для их функционирования необходимо установить в систему специальный трансформатор. Его надо располагать в непосредственной близости от светильников, поскольку при большой длине напряжение сильно падает и лампы могут не включаться.
Схема подключения трансформатора к галогенке
Располагать его нужно не дальше, чем 4 метра от крайних ламп, чтобы избежать потерь. Трансформаторы достаточно компактны – их можно спрятать за гипсокартоном или натяжным потолком. Также продумайте доступ к устройству, в случае если оно выйдет из строя. При установке галогенок в пленочные натяжные потолки нужно использовать лампы небольшой мощности в сочетании с рассеивающими корпусами, чтобы они не расплавили поливинилхлорид.
Установка светодиодных ламп 12v в люстре вместо галогеновых
Это позволит принять для себя наиболее оптимальное решение и понять, какие лампы будут эффективнее в дождь, в сырую погоду, и стоит ли вообще устанавливать светодиоды на свой автомобиль. Уровень энергопотребления светодиодных ламп h4 по сравнению с галогенными в 3-4 раза ниже. Светодиодные лампы имеют конструктивные различия Снятие повышенной нагрузки на аккумуляторную батарею и генератор автомобиля продлевает срок их службы, исключает преждевременный выход из строя. Используя светодиодные h7, можно забыть о том, что какой-то участок дороги будет неосвещен.
Кроме того, благодаря яркости фар, не имеет значения, освещается дорога уличными фонарями или нет, поскольку автомобильного света будет достаточно. Даже с дальних расстояний машину будет хорошо видно другим участникам дорожного движения. Улучшится внешний вида автомобиля. Головная оптика, в которую установлены светодиодные лампы, преображает внешний вид машины, делая ее более стильной и красивой.
Пучок света при высокой скорости ограничивает видимость У галогенных ламп дальность освещения больше. Как выбрать светодиодные лампы Решив заменить старые галогенные лампы, установленные на автомобиль с завода, следует знать, как правильно подобрать полупроводниковые источники света.
Во-первых, необходимо определиться с типом фар. Они могут быть: рефлекторными; прожекторными или линзованными. Для этого достаточно прочитать маркировку на оптике.
Также это можно понять и по внешнему виду. Упустите этот момент, лампы не поместятся в корпус. При подборе ламп для замены не забываем про тип фар Во-вторых, если бортовая система автомобиля определяет, что какая-то из ламп перегорела, следует отдавать предпочтение вариантам, оснащенным модулям Canbus.
Дело в том, что led-лампа потребляет намного меньше мощности. Без наличия указанного модуля, это может вызывать ошибку
В-третьих, при выборе светодиодных ламп важно правильно определиться с цоколем. Он должен быть таким же, как и у штатных источников света
В противном случае проводку автомобиля придется дорабатывать. Немаловажный момент при выборе ламп — цоколь В-четвертых, важным аспектом подбора качественных светодиодных ламп является наличие гарантии.
Еще одним важным параметром выбора источника света для своего авто является цветовая температура. В зависимости от данного параметра свет может иметь как кристально белый, так и желтоватый или голубой оттенок
Важно понимать, что от этого значения не зависит яркость света. Процесс замены является идентичным независимо от типа
Для этого необходимо: Снять защитную крышку с фары. Отключить разъем питания источника света. Извлечь галогенную лампу из посадочного места. Установить светодиодную лампу на штатное место. Подключить разъем питания. Установить защитную крышку на фару. Замена ламп не составит труда, можно обойтись без специалистов Как видно, процедура замены ламп является несложной.
Для этого не придется прибегать к помощи мастеров с автостанции. Делать это можно только в случае, если сам автомобилист предусмотрел подобную возможность и прошел всю процедуру по внесению изменений в изначальную конструкцию авто. При несанкционированной замене могут возникнуть проблемы во время техосмотра Итоги Рынок автомобильных ламп является очень обширным. Вполне резонно владельцы машин задаются вопросом, какие лампочки лучше светят на авто.
Именно они и пользуются большим спросом. Однако следует понимать, что установка их в фары, не предназначенные для этого, влечет за собой административную ответственность с соответствующими санкциями. А какие лампы стоят на вашем авто? Как вам статья?
24808
Устройство и схема драйвера светодиодной люстры.
Схемы драйверов на светодиодные светильники . Там это – стабилизированные источники тока.
Для светодиодов как раз и нужен ток, то есть источник с большим выходным сопротивлением. Если светодиод подключить к источнику напряжения (у которого выходное сопротивление гораздо ниже сопротивления диода), то ток после некоторого напряжения будет Очень быстро возрастать, пока диод не сгорит.
А данный драйвер – простейшее устройство, я такие паял в 7-м классе, в радиокружке. Источником тока его можно назвать с большой натяжкой, из-за того, что его выходное сопротивление больше либо равно сопротивлению нагрузки. Это мы посчитали выше.

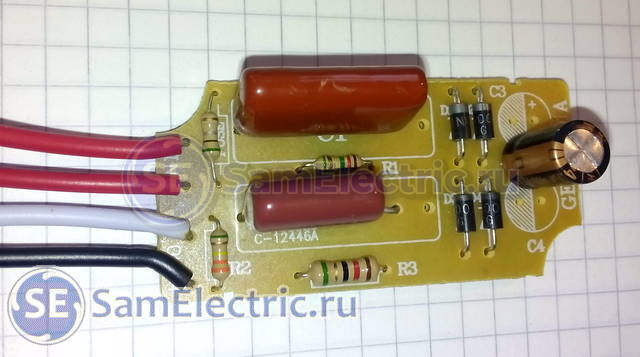

Вскрываем, и видим незатейливую плату без единого активного элемента:
Коричневые бочонки – это балластные (ограничительные) конденсаторы. Они на рабочее напряжение 400 В, емкость на 0,33 мкФ:
На корпусах написано соответственно 334 и 824. Что это означает – поищите “Обозначения цифро-буквенные на конденсаторах”. Я писал об этом в статье по ремонту контроллера люстры с пультом, ссылка выше.
Вид со стороны пайки:
Если нужно немного поднять напряжение на выходе драйвера под нагрузкой (т.е. уменьшить его выходное сопротивление, см. часть статьи с расчётами), то можно поднять ёмкость конденсатора фильтра до 10…20 мкФ. Тогда количество светодиодов можно будет немного увеличить.
А если нужно уменьшить количество светодиодов в люстре (например, часть перегорела), то можно уменьшить емкость балласта, убрав один из конденсаторов С1, С2. Это экспериментально.
Люстра с пультом на 12 вольт
Рассмотреть возможность замены можно на примере люстры с дистанционным управлением и с галогенными лампами с питанием 12 вольт. Об одной из проблем, связанных с заменой, уже упоминалось – это получение на выходе трансформатора нестабилизированного тока
Но есть еще пара сложностей, о которых важно знать
Люстра с пультом на 12 вольт
Во-первых, трансформатор, питающий 20-ваттные лампы, начнет работать нестабильно при понижении мощности, что неизбежно при установке светодиодов до 1–1.5 ватт на лампочку.
Неизбежны и периодические отключения элемента питания. Конечно, не все подобные устройства подвержены этой «болячке», но все же многие из них.
Ну а во-вторых, как это ни странно, при полной замене ламп с галогеновых G4 на светодиодные пульт от люстры перестает управлять прибором освещения. Его хватает только на включение, остальные команды на люстру не действуют. Причем если заменены не все, а только часть лампочек, ПДУ работает в штатном режиме. Происходит это по той причине, что мощность, потребляемая диодами, настолько мала, что трансформатор перестает полноценно питать блок управления, оставляя ему лишь одну главную функцию.
Итак, с чего же начать переделывать люстру, принимая во внимание все проблемы, связанные с заменой галогенных ламп на светодиоды?
Трансформатор
Люстра 12 вольт с ПДУ, как и все светильники подобных типов, содержит в схеме три трансформаторных блока, рассчитанных на галогенные лампы, блок управления светодиодов (одна группа на люстре изначально состоит из такого вида элементов и они могут моргать двумя или тремя цветами), а также контроллер галогенных ламп.
Далее необходимо посчитать, какова будет суммарная нагрузка на стабилизаторы, которые нужно будет устанавливать. Если в двух группах будет по 8 и 9 светодиодов, выйдет 12 ватт и 13.5 ватт. Для подобной люстры можно подобрать хорошие источники питания до 15 вт, которые будут подходящего размера для помещения их в корпус осветительного прибора. Также такие стабилизаторы защитят от КЗ и перепадов напряжения. После требуется выпаять провода от блоков питания галогенных ламп и подключить их к купленным устройствам для светодиодных ламп. А теперь ставим световые приборы на кристаллах, и люстра готова.
Трансформатор
Стабилизирующее устройство
При помощи данного действия устраняются сразу все проблемы в люстре, появляющиеся при замене ламп. Светодиоды перестают мерцать, свет от них идет ровный и чистый, естественно, пропадают «провалы», т. е. стабилизатор не отключается из-за низкой мощности потребителей, а пульт дистанционного управления работает как часы.
Менять или нет
В целом, конечно, переделка люстры отнимет много времени, усилий, а также заставит вложить финансовые средства. Но главные плюсы такой замены в том, что помимо большего срока службы, который составляет 30 000 ч у светодиодов против 4 000 ч у галогенных элементов освещения, появляется и приличная экономия электроэнергии. Ведь мощность люстры с лампами G4 на кристаллах в целом составит 25.5 ватт, при этом если стоят «галогенки», этот параметр составит 340 ватт. Поэтому такая модернизация будет вполне целесообразной и разумной.
Но есть еще один параметр, который необходимо учесть при выборе светоэлементов на кристаллах – это температура их цвета. Нужно понимать, что более теплый цвет будет приятнее для глаз, но все же чем он холоднее, тем ярче будет световой поток. Это происходит потому, что температура цвета «теплой» лампы (2 700-3 000 К) намного ниже того же параметра «холодной» (6 500 К). При этом галогенные лампы существуют лишь с температурой в 2 700 К.
Ошибка №3 Несовместимость с диммером
Если лампочки накаливания без проблем диммируются и свободно работают с любым диммером, то у светодиодных с этим делом могут возникнуть реальные проблемы.
Они либо вообще не поддаются диммированию, либо на низких уровнях напряжения
начинают моргать и мерцать. Это связано с особенностями их блоков питания.
Лампы Ильича или галогенки для диммера воспринимаются всего лишь как
резистивная нагрузка. А вот со светодиодными все гораздо сложнее.
Не хотите попасть в просак, ищите на упаковке специальный значок.
Если вы уже купили Led лампу, которая не поддается такой регулировке и поменять ее нет возможности, то можете параллельно светодиодной подключить одну лампу накаливания.
В этом случае все заработает как надо.
Классификация модулей с цоколем G4
Этот тип галогенок выпускается в двух вариантах: в форме капсулы маленького размера или в виде усеченного конуса с отражателем. Каждая из конструкций предназначается для определенных целей и в подходящих условиях корректно обеспечивает требуемую светоотдачу.
Особенности капсульных приборов
Галогенки G4, имеющие вытянутую удлиненную колбу из кварцевого стекла, называются капсульными или пальчиковыми. Спираль накаливания в них располагается продольно либо поперечно и, как правило, в один слой.
Задняя стенка внутреннего пространства покрывается специальным отражающим составом. В дополнительных внешних отражателях и защитных элементах модули не нуждаются.
Небольшие габариты колбы позволяют создать внутри более высокое давление. Это снижает скорость испарения вольфрамовых атомов и увеличивает рабочий ресурс лампочки
Компактность изделий позволяет применять их для подсветки мебельных гарнитуров, потолочного пространства, витрин и торговых объектов. В быту маленькими источниками света комплектуют декоративные бра, люстры и светильники самых неожиданных форм и конфигураций.
Будучи низковольтными источниками света, для корректного подключения к сети 220 W нуждаются в трансформаторе, понижающем базовое напряжение.
Приборы капсульного типа в основном имеют теплую гамму рабочего светопотока. Однако, по сравнению с классическими лампами накаливания, их спектр по тональности намного ближе к натуральному белому свечению, характерному для естественной среды.
Галогенки G4 даже при невысокой мощности обладают хорошей яркостью и практически без искажения передают цвет лица людей, находящихся в комнате, а интерьерные элементы и предметы мебели подсвечивают приятным нейтрально-теплым светом.
Галогенные модели с цоколем g4 хорошо проявляют себя в приборах, предназначенных для создания в помещении акцентного освещения, демонстрируют высокоуровневую цветоотдачу и служат в два раза дольше, чем классические лампочки «Ильича»
На освещаемых поверхностях капсульные приборы создают привлекательный эффект глянца, сохраняя при этом естественную тональность, изначально свойственную предметам.
Такой вариант освещения позволяет передать общую цветовую направленность интерьера, подчеркнув его самые броские и оригинальные элементы.
Отличительные черты моделей с отражателем
Галогенные устройства G4 с отражателем имеют специфическую форму, напоминающую усеченный конус, и называются рефлекторными. Они подают направленный светопоток под различными углами.
Внутри колбы таких приборов стоит специальный элемент, отражающий свет и распределяющий его более четко и равномерно.
Рефлектор обычно бывает двух видов:
- интерференционный;
- алюминиевый.
Первый тип имеет полупрозрачную текстуру и активно отводит вырабатываемое тепло назад, что существенно усиливает базовую интенсивность света, но делает его поток рассеянным и широким.
Второй вариант перенаправляет образующееся тепло вперед и создает более узкий, яркий и концентрированный пучок света.
В конструкции лампочек также имеются некоторые различия. Разные производители выпускают модули с цоколем G4 как с защитной стеклянной крышкой, так и без нее. Конфигурация изделий обусловливается целевым назначением.
Галогенки с рефлекторами можно безбоязненно использовать в детских комнатах. При наличии освещения такого типа ребенок сможет долго читать, рисовать или заниматься любыми другими делами, не напрягая глаза и не ощущая никакой усталости
Угол рассеивания отражающих лампочек галогенного типа G4 колеблется в диапазоне от 8 до 60 градусов. Это качество позволяет монтировать источники света с рефлекторами в приборы, осуществляющие направленную подсветку товаров и выставочных экспонатов.
Модули, имеющие внешнее предохранение от повреждений, подходят для применения в открытых светильниках любой конфигурации. Галогенки без крышки монтируются только в закрытые светильники, где к поверхности лампочки нет прямого доступа.
Конфискация светодиодных ламп в случае выявления нарушения
Если выясниться, что LED лампы стоят там, где они не должен быть установлены, то подобные лампы могут быть конфискованы. Составленный протокол о нарушении будет направлен в суд, где судья и решить судьбу водителя-нарушителя и ламп. Ведь лишение специального права возможного только по решению суда. А вот конфискация вещей по административным нарушениям может происходить без суда, это допускается статьей 243 ГК РФ. Конфискация ламп может быть произведена согласно закона, на видеокамеру или при двух понятых (протокол изъятия). Решение инспектора в этом случае как раз можно будет оспорить в суде
Но собственно не важно как будет конфискован предмет административного нарушения, главное что сделать это можно, причем вполне законно. Здесь будет и еще одно удручающее обстоятельство, после окончания срока лишения специального права, придется сдавать экзамен, что тоже отчасти можно отнести к некому дополнительному наказанию
Стоит ли менять
Подобные изменения в электронной схеме люстры потребуют больших усилий, немалых временных и финансовых затрат. Тем не менее, отсюда можно извлечь массу преимуществ.
Срок эксплуатации галогенной лампы составляет приблизительно 4000 часов, светодиодных устройств – 25-30 тыс. часов. Добавьте к этому существенную экономию электроэнергии, которая достигается за счет уменьшения мощности, потребляемой люстрой, при сохранении номинальной интенсивности свечения. Если было установлено пять галогенок по 40 Вт, то суммарная нагрузка составляла 200 Вт. В случае со светодиодными изделиями нагрузка будет равна 7,5-10 Вт. Таким образом, подобная замена вполне рациональна и оправданна. С целью экономии светодиодная аппаратура используется в мощных прожекторах, установленных на стадионах.
Выше мы забыли упомянуть еще один важный параметр, учитываемый при покупке светодиодных источников, – цветовая температура. Для глаз куда более приятными являются теплые, желтые оттенки, но чем белее свет, тем интенсивнее будет световой поток. Галогенные лампы имеют примерно одинаковую температуру цвета – около 2700 К (желтое свечение), в то время как для светодиодных диапазон существенно выше – от 2500 до 6500 К. С ростом цветовой температуры свечение становится более ярким и белым.
Типы используемых лампочек

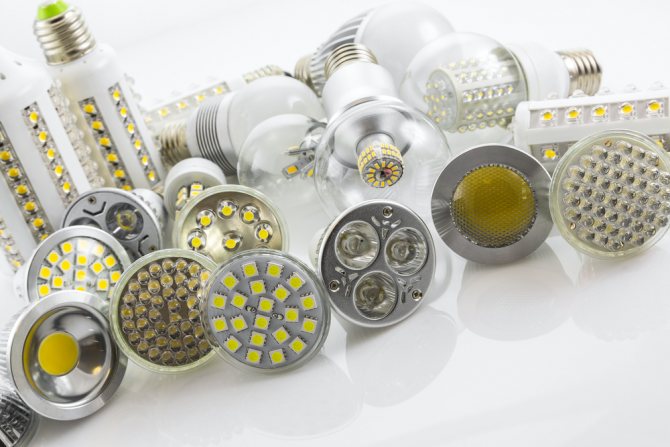

Светодиодные лампы Точечные источники света используются как основные и в качестве вспомогательных устройств для акцентирования внимания на отдельных элементах интерьера. Характерной особенностью является ограниченный угол излучения. Свет получается направленный. Это дает возможность применять особые дизайнерские приемы, комбинируя количество и характеристики ламп, чтобы дом приобрел оригинальный вид.
Изделия с традиционной нитью накаливания уходят в прошлое. Ограничивается производство, в ближайшие годы их доля на рынке будет измеряться несколькими процентами. Наиболее востребованными стали светодиодные и галогеновые лампы.
Галогеновая лампа
В отличие от лампы старого образца, где в колбе создается вакуум, в современных изделия присутствуют дополнительные вещества, улучшающие качество прибора, его КПД. Если в производстве используются йод или бром, модели называют галогеновыми. Принципиально они не отличаются от традиционных изделий.
Люминесцентные лампы — это газоразрядный прибор, где в парах ртути под напряжением начинает светиться люминофор. Светодиод представляет собой полупроводниковый элемент с высоким КПД и небольшой рабочей температурой.
Сравнивая галогеновые и светодиодные лампы по совокупности характеристик можно отметить несколько особенностей. Галогеновым моделям необходима высокая до 500 °C температура для оптимальной светосилы, светодиодным аналогам достаточно значение 60-100 °C. Многие специалисты считают, что галоген более приятен для глаз, похож на дневной свет и дает высокое качество освещения.
