Элементы схемы – назначение, свойства, правила выбора
Как запустить в систему теплоноситель?
При заполнении закрытого контура не должно остаться воздушных пробок.
Если отопительный контур подключен к водопроводу с помощью крана, то для того чтобы его заполнить нужно периодически открывать вентиль и выпускать вытесняемый воздух из радиаторов.
Этот процесс происходит до тех пор, пока не уйдет весь лишний воздух, и давление не достигнет требуемой расчётной величины.
Для заполнения контура, неподключенного к водопроводу необходим насос и ёмкость, из которой будет перекачиваться теплоноситель. Перед его подачей нужно открыть все краны на радиаторах. Сливной штуцер подключается к трубе, и с помощью циркуляционного насоса конструкция заполняется.
Важно! При заполнении отопительного контура теплоносителем необходимо вовремя закрывать краны, чтобы не допустить протечек

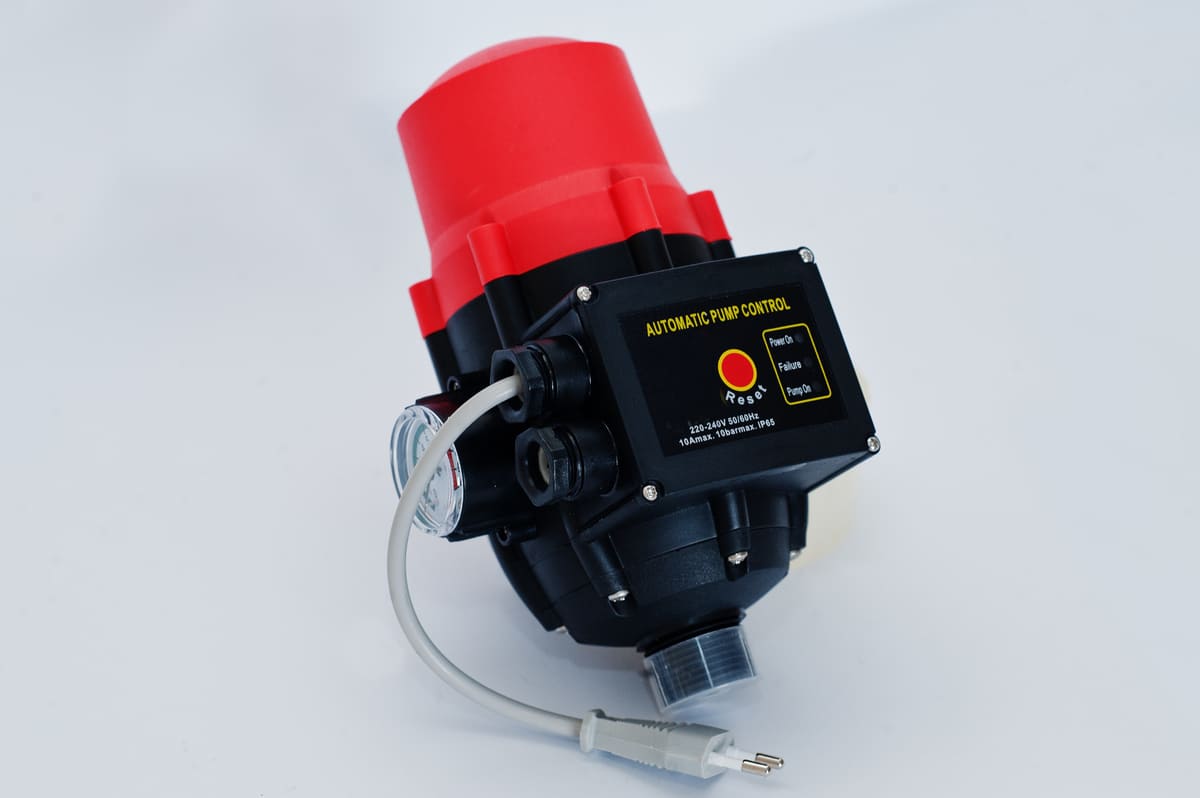

Циркуляционный насос
Это устройство предназначено для перекачки теплоносителя по тепловым контурам. При подборе надо ориентироваться на обозначения, нанесенные на его корпус.
| Обозначение | Расшифровка |
|---|---|
| UP. ЦН | Циркуляционный насос |
| S | Имеется переключатель мощности |
| D | Спаренная модель – для перекачки воды устанавливают два насоса с разной стороны труб |
| F | Фланцевый – крепится к трубопроводам на фланцы |
| N | Корпус изготовлен из нержавеющей стали |
| B | Бронзовый корпус |
| A | Снабжен штуцером водоотводчика |
| 25 | Диаметр подключения – один дюйм |
| 30 и 32 | Диаметр подключения 1 ¼ дюйма |
| 180 мм | Стандартная длина |
| 130 мм | Укороченная модель, как правило, используемая для теплого пола |
В маркировке также указывается максимальный напор в метрах или дециметрах.
Например, UPS 25 30 180 – насос стандартной длины 180 мм с переключателем мощности, диаметром подключения 25 мм (1 дюйм) и напором 30 дм (3 м).
Как подобрать циркуляционный насос
При выборе отталкивайтесь от трех основных показателей – монтажной длины, диаметра подключения и напора.
Циркуляционная модель маркируется буквами UP. Для монтажа в тепловой контур выбирайте устройство с монтажной длиной 180 мм.
Присоединительные гайки – 1 или 1 ¼ дюйма, подбирают в зависимости от диаметра труб. Разница здесь только в размере входа и выхода – на производительность агрегата этот параметр не влияет.
Нужно ли приобретать насос с переключением мощности, решайте сами. Эти модели позволяют немного сэкономить на электричестве, но большая разница между стоимостью простого и трехскоростного устройства окупится не скоро.
Из всех материалов, используемых для изготовления насоса, предпочтительнее медь или нержавеющая сталь. Такие модели маркируются буквами N и B. Изделия без обозначений изготовлены из стали.
Не нужно ассоциировать указанный на корпусе напор с высотой здания – это просто показатель мощности. Хотя жидкость поднимается до самой высокой точки теплокоммуникаций, ей нужно лишь преодолеть гидравлическое сопротивление. Поэтому подбор происходит по другим критериям:
- Для дома меньше 120 м² с котлом внутри и количеством радиаторов не более 10 шт достаточно насоса с параметрами 25/4 или 32/4.
- Если отопительные коммуникации присоединены к котельной за пределами здания или отапливаемая площадь превышает 120 кв.м, потребуется насос большей мощности – 25/6 или 32/6.
- В больших домах площадью от 400 м², где установлено более десяти радиаторов, а также в зданиях, расположенных далеко от котельных, устанавливают самые мощные агрегаты в бытовой линейке – 25/8 и 32/8.
Схема однотрубного водяного отопления
Однотрубную отопительную систему можно по праву назвать самой простой и малозатратной и поэтому она подходит для монтажа своими руками. Здесь всё предельно понятно — трубопровод, по которому будет перемещаться вода, последовательно соединяет все радиаторы отопления в доме. После того как теплоноситель пройдёт полный круг он снова возвращается в котёл и цикл повторяется.
Такая схема, достаточно практичная, но всё-таки и в ней существуют некоторые нюансы. Батареи отопления, которые находятся на максимальном отдалении от котла, будут слегка тёплыми, в свою очередь, близлежащие радиаторы горячими. Проще говоря, температура в дальних помещениях будет прохладнее, чем в комнате, где установлен котёл. Естественно, в этом есть, и свой плюс, особенно когда в доме живут люди, которые не переносят жару.

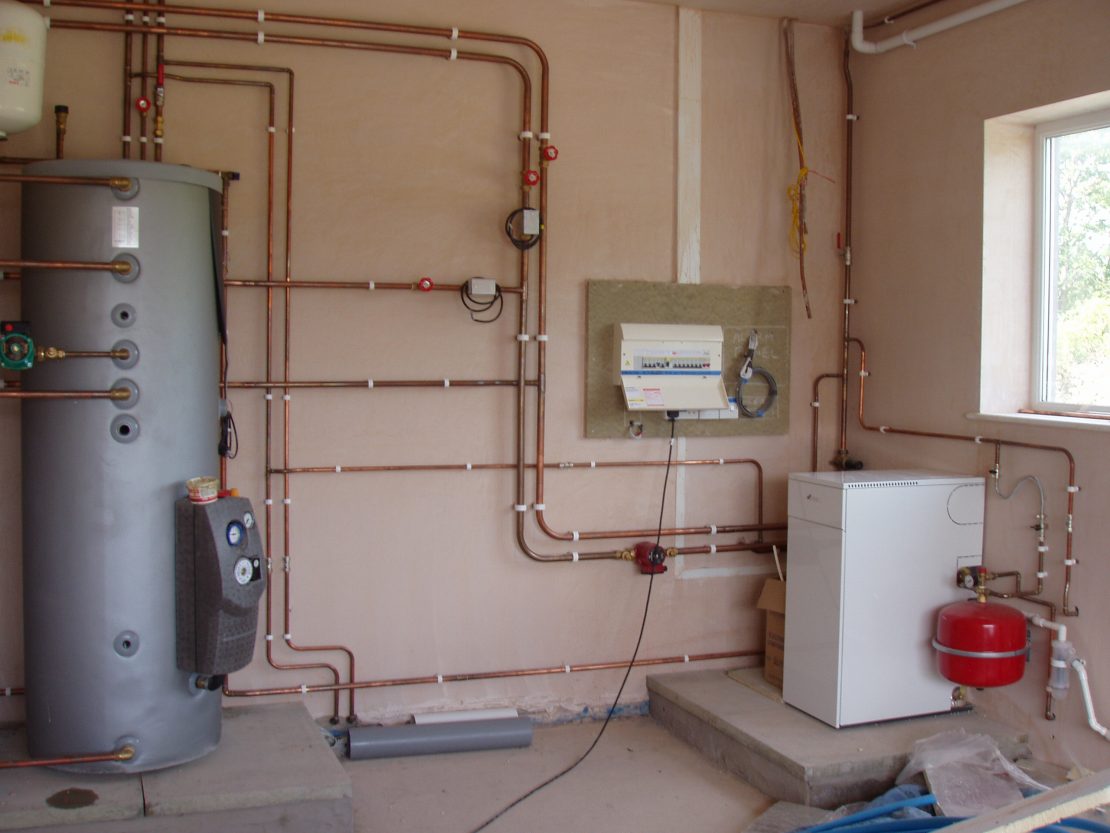

Основные элементы закрытой системы
Замкнутая система отопления состоит из отопительного котла (бойлера), труб, расширительного бака, циркуляционного насоса, радиаторов отопления и системы безопасности. Рассмотрим все элементы более подробно.
Бойлер
Котел для системы отопления может быть проточным или нагревательным. Первый совмещают функцию нагрева теплоносителя и подачу горячей воды в систему водоснабжения, второй отвечает только за прогрев теплоносителя для магистрали отопления
Отопление с помощью водонагревателя ничуть не уступает по эффективности получению тепла от стандартного бойлера, важно только обеспечить постоянную подачу воды в бак для поддержания объема теплоносителя в системе
Различаются бойлеры по типу топлива – газовые, электрические, со сжиганием твердого/жидкого топлива. Все агрегаты в обязательном порядке оснащены системой сброса воздуха, аварийного перекрытия поступления энергии. В продаже встречаются комбинированные котлы отопления – эти агрегаты сочетают возможность отопления несколькими видами топлива, например, газовый котел с топкой для угля, дров. Такая система актуальна при наличии перебоев с подачей централизованного газа, электричества.
Выбирается котел по мощности, которая рассчитывается с учетом площади дома, разветвленности системы отопления и желательных температурных показателей теплоносителя.
Циркуляционный насос
Назначение прибора – обеспечение равномерной и постоянной циркуляции теплоносителя в системе. Насос следует выбирать по мощности, чтобы он справлялся с задачей доставки воды в контур, включая отдаленные и тупиковые участки магистрали. При выборе агрегата в расчет принимается не диаметр трубы, под которую он сделан, а показатели производительности, напора водяной струи.
Расширительный бак
Герметичный сосуд компенсирует расширение воды при нагревании. Бак состоит из 2-х камер, разделенных гибкой мембраной. В одной части бака воздух, в другой – вода. Когда вода расширяется, воздух сжимается, мембрана вдавливается в отделение со сжатым воздухом. Как только теплоноситель остывает, мембрана возвращается на место, тем самым вытесняя жидкость в трубы. Таким образом поддерживается постоянный уровень давления, необходимый для равномерного прогрева носителя и циркуляции жидкости по тепловой системе.
Радиаторы отопления
Батареи отвечают за передачу тепла от воды в помещение, поэтому важно подобрать размеры, мощность радиаторов и установить их с соблюдением всех требований технологии. Различается несколько типов радиаторов по материалу изготовления:
Различается несколько типов радиаторов по материалу изготовления:
- Чугун. Прочные и практичные приборы с высокой теплоотдачей, но медленным прогревом. Плюс в неограниченном сроке эксплуатации, минус в массивности приборов.
- Сталь. Облегченные конструкции с минимальной инертностью и высокой теплоотдачей. Минус – малая теплоемкость, из-за чего придется тратить больше энергии на поддержание комфортной температуры, к тому же сталь подвергается коррозии, что уменьшает срок эксплуатации всей системы. Плюсы в эстетичности приборов, их невысокой стоимости.
- Алюминий. Высокая теплоотдача, небольшой вес, малая инертность – плюсы, подверженность коррозии – минус.
- Биметаллические конструкции. Являются самыми востребованными, сочетают характеристики стали и алюминия – сверху алюминиевый кожух и стальной сердечник внутри. Облегченные по весу радиаторы хорошо и быстро прогревают помещение, обладают высокой теплоотдачей, но не противостоят коррозии.
Трубы закрытой системы отопления
Трубопровод магистрали – элементы, транспортирующие теплоноситель по всему контуру. Если выбирается схема закрытой системы отопления, трубы нужно подбирать с учетом всех особенностей конструкции.
Элементы различаются по материалу изготовления:
- Сталь. Трубы могут быть обычными, оцинкованными или нержавеющими. Это тяжелые элементы, соединение которых требует сварки и нарезки резьбы – без специалиста при монтаже не обойтись.
- Медь. Прочный материал, не подверженный коррозии. Цена труб высокая, сложность при монтаже большая, применяются нечасто.
- Металлопластик. Трубы не отличаются сложностью в монтаже, но обилие металлических соединений, которые нужно периодически проверять на протечку и подтягивать, может доставить неудобства. К тому же металлопластик податлив на линейные расширения, что также не является плюсом применения.
- Полипропилен. Много плюсов, минус один – для системы отопления подходят металлопластиковые армированные трубы, которые выдерживают линейное расширение, минимизируют риск протечки. Стоит материал дороже, но повышенная прочность нивелирует этот недостаток.
Однотрубная система обогрева
В доме устанавливается только одна линия магистрали под полом или над ним с последовательным подключением батарей. В таком отопительном контуре нет распределения на подающую трубу и обратную.
По периметру одноэтажного здания монтируется всего одна труба круглого сечения диаметром не меньше 32 мм, которую условно делят пополам. Отходящую от теплогенератора половину называют подачей, а вторую часть магистрали — обраткой. С помощью сварной или бесшовной трубы малого диаметра в закольцовку монтируют радиаторы/конвекторы.
Организация отопительной системы с естественной циркуляцией подразумевает установку подающего трубопровода с уклоном 4-5 мм через каждые 2 м
Однотрубная схема включает следующие функциональные элементы:
- источник теплоснабжения (котёл);
- радиаторы отопления;
- расширительный резервуар;
- элементы разводки труб.
Нагретая жидкость поступает поочередно в радиаторы отопления, каждый раз отдавая часть своего тепла. После этого уже охлажденной возвращается в котел для следующего цикла подогрева. В каждой батареи теряется тепло и последний элемент в цепочке остается самым холодным в сравнении с другими.
Есть несколько способов, которые позволяют оптимизировать работу однотрубной системы. Можно дополнительно установить специальные термостатические клапаны для теплообменников, балансировочные вентили с регулируемым гидравлическим сопротивлением или компактные шаровые краны. Подобное оборудование помогает нормализовать подачу тепла к батареям.
Установленные вентили дают возможность регулировать количество поступающего тепла в каждый отдельный радиатор
Другой способ — увеличить количество секций каждого следующего радиатора в отопительном контуре. А также можно установить циркуляционную помпу. Насосное устройство подключают в конце обратки — месте, где рабочая жидкость имеет самые низкие показатели температуры.
Однотрубный вариант отопления отличается простой установкой и введением в эксплуатацию. Теплопотери сводятся к минимуму, поскольку абсолютно все коммуникации расположены внутри жилых комнат частного дома.
Такую схему можно организовать в виде системы с горизонтальной разводкой и принудительным движением теплоносителя или вертикальной сети обогрева с естественным, принудительным или комбинированным перемещением рабочей жидкости.
Также рекомендуем прочесть другой наш материал, где мы подробно рассмотрели однотрубную систему отопления для частного дома.
Горизонтальный способ разводки
Монтаж подающей трубы в горизонтальной плоскости выполняют с нужным уклоном по направлению движения нагретой воды. При этом все батареи по периметру дома должны быть установлены на одном уровне. Для выпуска воздуха из радиаторов используют краны Маевского или автоматические воздухоотводные устройства.
Кран Маевского представляет собой специальное устройство для удаления накопившегося воздуха из батарей. Запорный клапан поворачивают, пока не станет чётко слышно шипение. Когда смесь газов удалится, из крана потечёт вода
Горизонтальная магистраль может быть установлена в самой конструкции пола или смонтирована над ним. Чтобы избежать теплопотерь, во первом случае обязательно нужно утеплить трубы.
Вертикальный вариант разводки
В такой системе транспортировку жидкого теплоносителя обеспечивает естественный режим циркуляции, а потому устанавливать дополнительно насос нет необходимости. Энергонезависимость — главный плюс однотрубной вертикальной системы обогрева дома.
При таком способе разводки рабочая жидкость, нагретая до заданной температуры, перемещается вверх по стояку, после чего по распределительным трубам поступает в батареи. Эффективность функционирования вертикально расположенной однотрубной системы достигается установкой магистрали под уклоном, а также монтажом труб большого диаметра.
Конечно же, массивный трубопровод не украсит интерьер жилых комнат. Но этого очевидного недостатка можно избежать, если установить в системе циркуляционное оборудование.
Критерии выбора бака
Изготавливают расширительные баки из стали. Внутри находится мембрана, делящая емкость на 2 отсека. Первый заполнен газом, а второй — теплоносителем. Когда температура повышается и вода устремляется из системы в бак, то под ее напором газ сжимается. Занять весь объем теплоноситель не может из-за присутствия в баке газа.
Емкость расширительных баков бывает разной. Подбирают этот параметр таким образом, чтобы, когда давление в системе достигнет своего пика, вода не поднялась выше установленного уровня. В качестве защиты бака от перелива в конструкцию включен предохранительный клапан. Нормальное заполнение бака — от 60 до 30%.
Оптимальное решение — выполнить монтаж расширительного бака в месте, где в системе меньше всего изгибов. Лучшее место для него — прямой участок перед насосом
Типы принудительной циркуляции носителя тепла в обогреве
Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.
При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.
Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.
- с одной трубой;
- двумя;
- коллекторная.
Каждую можно смонтировать самим или пригласить специалистов.
Вариант схемы с одной трубой
На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.
Вентиль на батареи
Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.
Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.
Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.
- тупиковая;
- попутная;
- коллекторная.

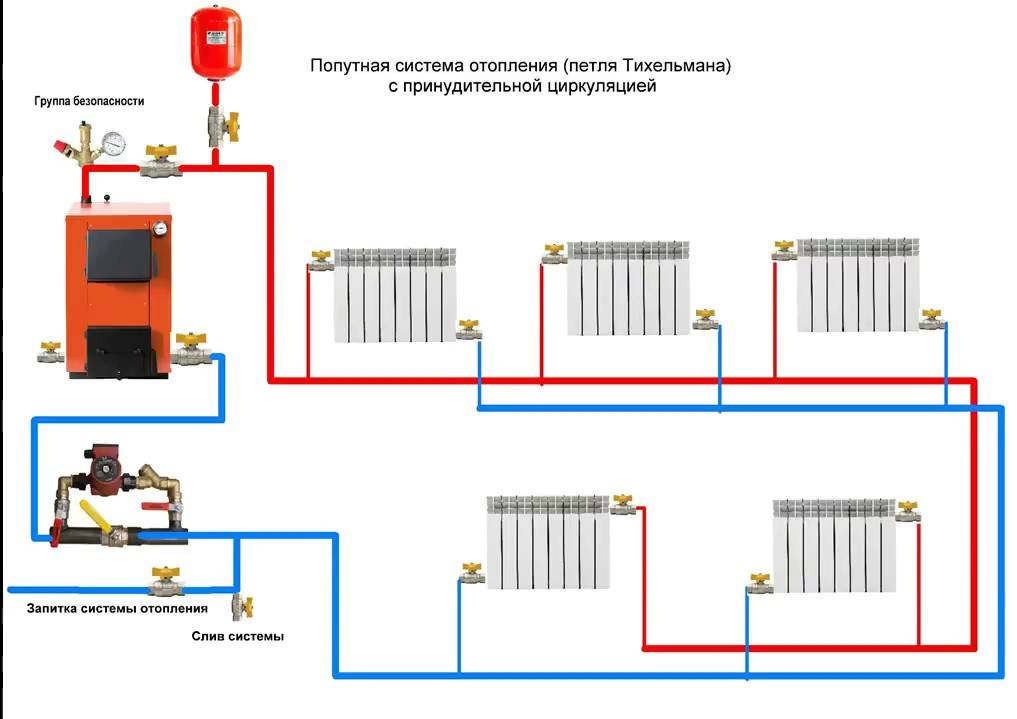

Варианты тупиковой и попутной схем
Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.
Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.
Схема коллекторного горизонтального отопления
Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.
Вертикальная схема
Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.
Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.
Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

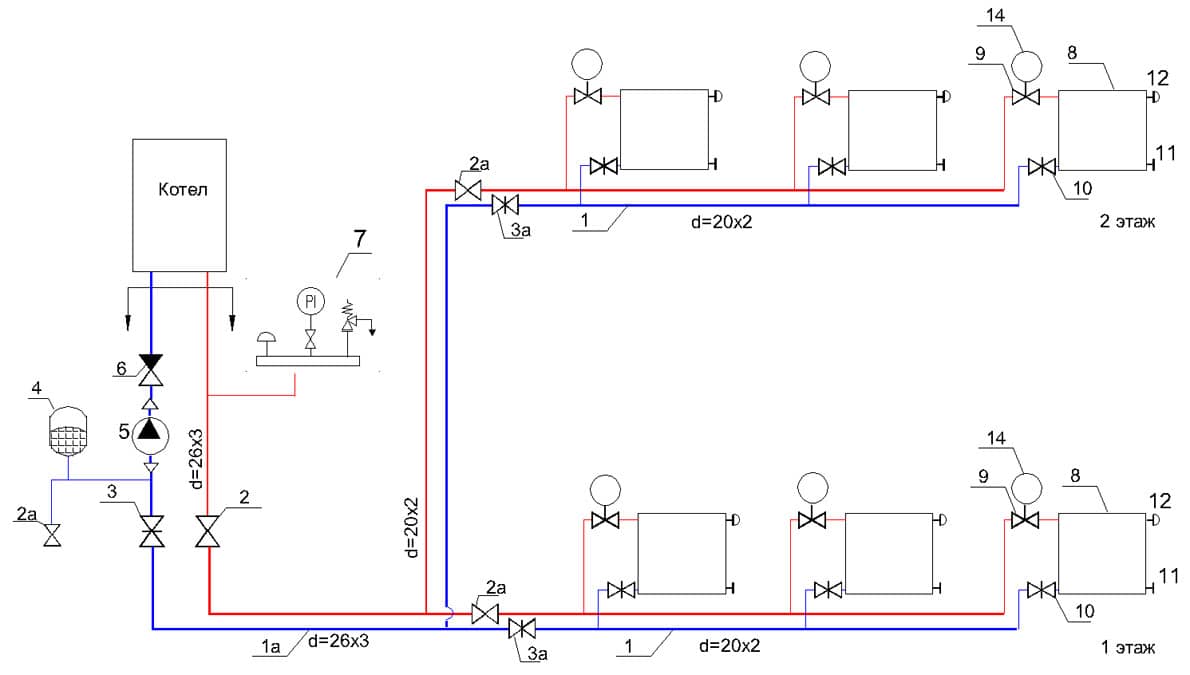

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией
- Более равномерный прогрев всего домовладения;
- Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
- Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
- Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.
Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.
https://www.youtube.com/watch?v=olrD9qxCAhM
У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
Заполнение системы
После того как вы определились, чем лучше отапливать дом, и закупили необходимое количество теплоносителя, можно приступать к заполнению и запуску отопительной системы. Процедура зависит от того, какой именно тип циркуляции будет использоваться. Существует два варианта:
- открытая система — теплоноситель циркулирует естественным образом за счет разницы в плотности горячей и холодной жидкости. Встречается она редко, поскольку отопить таким способом можно только небольшое жилище, да и то — не всегда эффективно,
- система закрытого типа — циркуляция теплоносителя осуществляется принудительно, для этого устанавливается специальный насос. Такой подход гораздо более популярен, поскольку благодаря ему можно не ограничивать количество контуров и радиаторов.
Первоначальная заливка или добавление теплоносителя в систему открытого типа осуществляется довольно просто — жидкость заливается через расширительный бак с помощью обычного ведра или любой другой емкости. Затем следует запустить котел — и все готово.
С закрытой системой дело обстоит немного сложнее. Залить воду можно несколькими способами, но проще всего сделать это, подсоединив котел прямо к трубе холодного водоснабжения. Если в качестве теплоносителя будет использоваться дистиллированная жидкость, то нужно подсоединить ко входному патрубку котла насос, шланг которого следует опустить в емкость с подготовленной водой. Далее необходимо по порядку осуществить несколько действий.
Слейте старый теплоноситель из системы отопления. Для этого нужно открыть сливной кран, который располагается в нижней части контура. Предварительно убедитесь, что температура теплоносителя не превышает 30 градусов, в противном случае есть риск получить ожоги. Перед тем как начать слив, поставьте под кран большую емкость с отметками об объеме. Это поможет точно узнать, сколько новой жидкости необходимо будет залить. После того как весь теплоноситель слит, необходимо наполнить контур воздухом. Для этого используется специальный элемент — кран Маевского. Его нужно открыть. Следующий шаг — опрессовка. Этот этап очень важен для проверки общего состояния отопительной системы. Для проведения опрессовки необходимо запустить подачу жидкости в контур с помощью насоса, при этом установить давление, превышающее стандартный показатель в полтора раза. Не забывайте при этом ориентироваться и на то, какое давление может быть максимальным для используемого котла. Перед подачей воды оставьте клапан в верхней части контура открытым — это необходимо для выхода излишнего воздуха. Закрыть его необходимо после того, как из клапана потечет вода
В процессе опрессовки необходимо тщательно осматривать элементы отопительной системы, обращая особое внимание на все места соединения труб друг с другом, с котлом и радиаторами. Малейшая течь является поводом разобрать и заново собрать соответствующий участок. Опрессовка длится несколько часов
Если по истечении этого времени вы не обнаружили протечек — прекрасно. Это значит, что система готова к использованию. Последним этапом является окончательное заполнение контура. Если вы планируете отапливать дом водой, то просто уменьшите давление в системе до нормального уровня. Если же в качестве теплоносителя будет использоваться антифриз, то слейте жидкость, использованную в процессе опрессовки, и запустите вместо нее «незамерзайку»
Опрессовка длится несколько часов. Если по истечении этого времени вы не обнаружили протечек — прекрасно. Это значит, что система готова к использованию. Последним этапом является окончательное заполнение контура. Если вы планируете отапливать дом водой, то просто уменьшите давление в системе до нормального уровня. Если же в качестве теплоносителя будет использоваться антифриз, то слейте жидкость, использованную в процессе опрессовки, и запустите вместо нее «незамерзайку».
После заполнения системы необходимо стравить воздух, оставшийся в радиаторах. Для этого необходимо на каждом из них открыть кран Маевского и подождать, пока выйдут излишки.
Собственно, это все действия, которые вам необходимо предпринять для того, чтобы правильно заполнить систему отопления. Сам процесс не вызывает особых сложностей. Главное — правильно выбрать теплоноситель, а также тщательно и внимательно произвести опрессовку. Эти два этапа будут гарантией того, что отопительная система будет служить вам наилучшим образом, не требуя постоянного ремонта. Успехов!
Почему падает давление?
Причинами падения давления могут стать:
- сбои в работе теплогенератора (отопительного котла);
- утечки теплоносителя;
- лишний воздух;
- алюминиевые радиаторы.
Протечка может быть визуально незаметна. Чтобы ее обнаружить, используют специальные приспособления: тепловизоры или ультразвуковые приборы. Нужно внимательно проверить секционные соединения радиаторов, потому что их поверхность может быть покрыта коррозией. Ржавые подтёки свидетельствуют о повреждении батарей.
Для того чтобы обнаружить утечку нужно нажать на ниппель, который находится сверху расширительного бака. Если при нажатии выделяется вода и воздух, то можно смело делать вывод о наличии протечки.
Как залить воду в открытую систему отопления
Однотрубная система обогрева
В доме устанавливается только одна линия магистрали под полом или над ним с последовательным подключением батарей. В таком отопительном контуре нет распределения на подающую трубу и обратную.
По периметру одноэтажного здания монтируется всего одна труба круглого сечения диаметром не меньше 32 мм, которую условно делят пополам. Отходящую от теплогенератора половину называют подачей, а вторую часть магистрали — обраткой. С помощью сварной или бесшовной трубы малого диаметра в закольцовку монтируют радиаторы/конвекторы.
Организация отопительной системы с естественной циркуляцией подразумевает установку подающего трубопровода с уклоном 4-5 мм через каждые 2 м
Однотрубная схема включает следующие функциональные элементы:
- источник теплоснабжения (котёл);
- радиаторы отопления;
- расширительный резервуар;
- элементы разводки труб.
Нагретая жидкость поступает поочередно в радиаторы отопления, каждый раз отдавая часть своего тепла. После этого уже охлажденной возвращается в котел для следующего цикла подогрева. В каждой батареи теряется тепло и последний элемент в цепочке остается самым холодным в сравнении с другими.
Есть несколько способов, которые позволяют оптимизировать работу однотрубной системы. Можно дополнительно установить специальные термостатические клапаны для теплообменников, балансировочные вентили с регулируемым гидравлическим сопротивлением или компактные шаровые краны. Подобное оборудование помогает нормализовать подачу тепла к батареям.
Установленные вентили дают возможность регулировать количество поступающего тепла в каждый отдельный радиатор
Другой способ — увеличить количество секций каждого следующего радиатора в отопительном контуре. А также можно установить циркуляционную помпу. Насосное устройство подключают в конце обратки — месте, где рабочая жидкость имеет самые низкие показатели температуры.
Однотрубный вариант отопления отличается простой установкой и введением в эксплуатацию. Теплопотери сводятся к минимуму, поскольку абсолютно все коммуникации расположены внутри жилых комнат частного дома.
Такую схему можно организовать в виде системы с горизонтальной разводкой и принудительным движением теплоносителя или вертикальной сети обогрева с естественным, принудительным или комбинированным перемещением рабочей жидкости.
Также рекомендуем прочесть другой наш материал, где мы подробно рассмотрели однотрубную систему отопления для частного дома.
Горизонтальный способ разводки
Монтаж подающей трубы в горизонтальной плоскости выполняют с нужным уклоном по направлению движения нагретой воды. При этом все батареи по периметру дома должны быть установлены на одном уровне. Для выпуска воздуха из радиаторов используют краны Маевского или автоматические воздухоотводные устройства.
Кран Маевского представляет собой специальное устройство для удаления накопившегося воздуха из батарей. Запорный клапан поворачивают, пока не станет чётко слышно шипение. Когда смесь газов удалится, из крана потечёт вода
Горизонтальная магистраль может быть установлена в самой конструкции пола или смонтирована над ним. Чтобы избежать теплопотерь, во первом случае обязательно нужно утеплить трубы.
Вертикальный вариант разводки
В такой системе транспортировку жидкого теплоносителя обеспечивает естественный режим циркуляции, а потому устанавливать дополнительно насос нет необходимости. Энергонезависимость — главный плюс однотрубной вертикальной системы обогрева дома.
При таком способе разводки рабочая жидкость, нагретая до заданной температуры, перемещается вверх по стояку, после чего по распределительным трубам поступает в батареи. Эффективность функционирования вертикально расположенной однотрубной системы достигается установкой магистрали под уклоном, а также монтажом труб большого диаметра.
Конечно же, массивный трубопровод не украсит интерьер жилых комнат. Но этого очевидного недостатка можно избежать, если установить в системе циркуляционное оборудование.
Параметры
С какими параметрами работают разные системы отопления?
Для ЦО типичны давления на входе в элеваторный узел в 5 — 7 кгс/см2 на подаче и 3 — 4 кгс/см2 на обратном трубопроводе. Температура теплоносителя варьируется в зависимости от уличной температуры.
В большинстве случаев используется температурный график 150/70: в пик холодов температура подачи поднимается до 150С, а обратки — до 70С.
Температурный график 150/70.
Температура смеси (воды после смешения подачи и обратки в элеваторе, поступающей в батареи) ограничена 95 градусами в жилых и производственных зданиях и 37 градусами в детских дошкольных заведениях.
При ряде форс-мажорных обстоятельств штатные параметры давления и температуры могут быть заметно превышены.
Вот примеры таких сценариев:
Если быстро заполнить пустой контур или резко остановить циркуляцию в нем, на фронте потока образуется область повышенного давления. При гидроударе его значения могут достигать 25 — 30 атмосфер;
Последствия предсказать нетрудно.
- После окончания отопительного сезона проводятся испытания теплотрасс «на плотность». В ходе испытаний давление в них повышается до 12 и более атмосфер. Входные задвижки элеваторного узла при этом должны быть перекрыты, но человеческий фактор или неисправность запорной арматуры вполне могут привести к тому, что испытываться будет не только трасса;
- В экстремально сильные заморозки и при большом количестве жалоб на холод в квартирах в северных регионах практикуется работа элеватора без сопла. Подсос при этом глушится стальным блином, и вода поступает в отопительный контур прямо из подающей нитки трассы. А ее температура в пик холодов, как мы помним, может достигать 150С.
Вода с подачи теплотрассы напрямую попадает в отопительный контур.
В системе автономного отопления типично давление в 1,5-2,5 кгс/см2 при температуре 70-75С на подаче и 50-55С на обратке. Эти параметры при правильном расчете отопительной системы стабильны и не зависят от внешних факторов.
