Как настроить циклический таймер умной розетки
Умные розетки с функцией циклического таймера предоставляют возможность автоматизировать включение и выключение подключенных к ним устройств в заданные периоды времени. Это полезная функция, которая позволяет сэкономить электроэнергию и обеспечивает дополнительную безопасность.
Ниже приведена пошаговая инструкция о том, как правильно настроить циклический таймер на умной розетке:
- Подключите умную розетку к розетке в вашей домашней сети электропитания.
- Установите приложение, связанное с вашей умной розеткой, на ваш смартфон или планшет.
- Откройте приложение и выполните вход в свою учетную запись.
- Выберите устройство (умную розетку), для которой необходимо настроить циклический таймер.
- Перейдите в раздел «Таймер» или «Расписание», если такой раздел имеется в приложении.
- Выберите опцию «Добавить таймер» или «Создать расписание».
- Установите время включения и выключения устройства. Обычно время указывается в формате ЧЧ:ММ.
- Установите дни недели, в которые должен активироваться циклический таймер. Обычно в приложении предусмотрены отдельные переключатели для каждого дня.
- Установите повторяемость таймера: каждый день, каждую неделю или в определенные дни недели.
- Установите другие параметры таймера, если они доступны, например, продолжительность работы розетки или задержку перед включением или выключением устройства.
- Сохраните настройки таймера и убедитесь, что он правильно отображается в приложении.
- Проверьте работу циклического таймера, чтобы убедиться, что устройство включается и выключается в указанное время.
Теперь у вас должен быть правильно настроен циклический таймер на вашей умной розетке. Эта функция позволит вам автоматически включать и выключать устройства в нужное время без необходимости вмешательства.
4) По назначению таймеры бывают:
– Производственно-технические – для включения в
производственные процессы;
– Для промышленной автоматики — обычно таймеры-реле
реального времени, применяемые для управления станками, установками и др.
оборудованием;
– Лабораторные — обычно таймеры интервалов времени с
электрическим выходным сигналом, (лабораторный таймер
ТЛ-301);
– Бытовые – различного повседневного назначения, например
будильники, таймеры микроволновых печей,
– Бытовые вкл/откл электроаппаратуры — обычно таймеры-реле
реального времени, например таймеры света в подъездах.
– Кухонные — обычно таймеры интервалов времени, обладающие
звуковой сигнализацией;
– Военные – таймеры на взрывательные механизмы, авиабомбы,
снаряды.
Таймеры широко применяются, как в промышленности, так и в
быту. Так, например, таймеры времени позволяют экономить электроэнергию при
работе осветительных приборов, электродвигателей станков и устройств, включая
их только тогда, когда это действительно необходимо. Таймер времени можно
запрограммировать на работу по суточному или недельному циклу. Скажем, в
торговом центре таймер на освещение рекламы можно запрограммировать на работу с
8.45 утра до 21.15 вечера, на период работы ТЦ для покупателей с 9 до 21 часов.
Это позволит автоматизировать процессы, и минимизировать затраты на
электроэнергию.
Вообще, сфера применения таймеров времени достаточно
обширна.
Функциональные особенности
Все розетки с таймером отличаются по внешнему виду, конструкции и функциональным особенностям. Остановимся на последнем факторе более подробно.
Вид механизма (электрический или механический)
Как отмечалось, такие модели отличаются по конструктивным особенностям, принципу действия и возможностям. При выборе нужно ориентироваться на цели применения.
К примеру, для включения бойлера или полива по времени подойдет механическая розетка, а для организации сложной системы лучше взять электронную версию девайса.
Точность таймера
Вопрос точности больше касается механических моделей, ведь у электронных розеток погрешность минимальна. Снова-таки, при покупке нужно ориентироваться на цели.
Если речь идет о выполнении простых действий, к примеру, включении/отключении обогрева или освещения, большой точности здесь не нужно.
Иное дело, если розетка с таймером взаимодействует с другими системами и нуждается в точечной настройке. С этой позиции более привлекательно немецкое оборудование, но и российские компании выпускают неплохую технику.
Время таймера
Современные розетки позволяют задавать время в широком диапазоне. Максимальный период может составлять 24 часа (суточные) и более. Некоторые устройства работают даже в месячном диапазоне. Такой вариант встречается редко и чаще всего идет в комплексе с умным домом.
Число программируемых линий
В обычных бюджетных девайсах предусмотрена одна линия с возможностью подключения лишь одного оборудования. Модели с более сложной структурой, позволяющие задавать более сложные настройки, стоят дороже.
Нагрузка
Как правило, розетки с таймером рассчитаны на номинальный ток 16 А, но бывают и исключения — девайсы на 10 или 7 Ампер. Здесь нужно ориентироваться на мощность подключаемого электрооборудования.
Если она высокая, может потребоваться розетка на 40 А и более. В последнем случае допускается подключение электроустановки мощностью до 8,8 кВт.
Степень влаго- и пылезащиты
В более дорогих устройствах предусмотрена защита от влаги и пыли
Это важно, если розетка будет устанавливаться на улице. При этом степень защиты должна быть от IP40 и более
Цена
Стоимость розеток с таймером — динамический показатель, который зависит от многих факторов:
- производитель;
- вид таймера (электрический, механический);
- количество функций;
- сборка и т. д.
Ценовой диапазон очень широкий, поэтому нужно смотреть на финансовые возможности и задачи, которые ставятся перед устройством.
Алгоритмы работы, функциональные диаграммы, условные обозначения
Функциональная схема двухканального реле времени
В современных программируемых устройствах предусматривается сложный алгоритм работы, включающий в себя временные паузы и циклически повторяющиеся интервалы. Различают следующие схемы функционирования реле времени:
- простая задержка момента включения;
- после подачи питания нагрузка подключается, но через заданное программой время напряжение с нее снимается;
- то же что и в предыдущем случае, но отключение происходит с некоторой задержкой.
Еще одна схема предполагает более сложный цикличный режим работы устройства. Для его понимания следует уточнить порядок включения и отключения нагрузки. Он выглядит так:
- После подачи питание поступает по назначению лишь спустя некоторый временной промежуток.
- В течение заранее заданного интервала линия остается подключенной к сети.
- Происходит выключение и выдержка паузы, равной ее длительности при подаче питания.
- Нагрузка вновь подключается на то же время, что и в первый раз.
- Последовательность этих действий продолжается вплоть до полного снятия питающего напряжения.
При исследовании алгоритмов срабатывания реле времени и особенностей его применения потребуется ознакомиться с одной из важнейших характеристик прибора, представленной в виде функциональной диаграммы.
Диаграммы срабатывания
Диаграммы работы реле времени
Под этой характеристикой понимаются графические эпюры, описывающие состояние реле времени в различные моменты времени. При знакомстве с ними весь процесс коммутаций представляется в наглядном виде.
Особенно четко различим на диаграммах циклический характер процессов, наблюдаемых при работе устройств по сложному алгоритму. Указанные на них промежутки времени, как правило, задаются самим пользователем. С другой стороны, известны образцы устройств, в которых моменты отключения и подключения нагрузки корректировке не подлежит. Как фиксированный параметр, они обычно указываются в паспорте изделия. Чаще всего – это времязадающие приборы специального назначения, устанавливаемые в защитных цепях промышленных установок.
Обозначения контактов на схемах
Графическое обозначение контактов
При выборе реле времени важно научиться разбираться не только в функциональных диаграммах срабатывания, но и в схеме расположения его рабочих контактов. Среди них выделяются следующие виды контактных групп:
- одна из них в нерабочем положении всегда разомкнута;
- другая группа контактов в нормальных условиях находится в замкнутом состоянии;
- третья разновидность имеет нейтральное положение.
Для понимания характера срабатывания реле на схемах они обозначаются специальными значками в виде полуовалов, отрезков прямых линий и усеченных параллелей.
Принцип действия
Все коммутирующие устройства работают по единой схеме: в заданный владельцем нужный момент они соединяют элементы цепи или размыкают таковую. При этом, например, в помещении выключается свет без необходимости ручного нажатия на клавишу.
Для реализации этой функции рабочий механизм оснащается аналоговым или цифровым таймером, временным реле, встроенными микроконтроллерами и другими необходимыми деталями. Благодаря им становится возможным управление светом, вентиляцией и прочей контролируемой техникой.
По принципам замыкания-размыкания цепи устройства делятся на следующие категории:
- с механическим (аналоговым) таймером поворотного или перекидного типа. Поворотные оснащены вращательным контактным механизмом, пускающим ток по цепи в некоторых положениях крутящегося тумблера. А перекидные работают по несколько иной схеме — на металлической проводящей пластине и трех парах контактов. Пластина перекидывается на одну из пар и замыкает цепь;
- со встроенным электронным таймером. Главный элемент такого гаджета — реле. Когда пользователь нажимает на кнопку, цепь размыкается или соединяется, и срабатывает реле. Электронный переключатель может быть запрограммирован на осуществление определенных действий согласно желаниям владельца и возможностям устройства.
Таймером можно управлять:
- микропереключателями, выставляя их в определенное положение;
- вращая контрольное колесико;
- с помощью механических или сенсорных кнопок на фронтальной панели;
- с дистанционного пульта, брелока или телефонного приложения.
Интервал запуска/отключения таймера может выставляться в диапазоне от нескольких секунд до дней и недель. Встречаются образцы, где можно задавать график сразу на целый год вперед.
Функциональные особенности
Какими особенностями обладают розетки с таймером ТРЭ и другими устройствами:
- В зависимости от задач, которые будут выполняться, выбирается тип устройства. Механические варианты считаются более доступными в плане стоимости, но они выполняют меньше функций. Если хотите получить целый «умный» дом, то использование электронных девайсов более актуально.
- Время настройки. Этот функциональный параметр зависит от типа использующегося устройства, максимальное время работы на всех розетках разное. Как правило, минимальный показатель равен одним суткам, а максимальный — семи дням или месяцу. Последние устройства с таймером встречаются нечасто, поскольку их стоимость довольно высокая.
- Параметр точности таймера более актуален для механических розеток, поскольку недорогие устройства зачастую не могут демонстрировать точный отсчет времени. Но для выполнения простых задач, к примеру, активации фильтрующего насоса или полива огорода, высокая точность не нужна, здесь главное — правильно соблюдать цикл. В плане точности таймера лучше всего зарекомендовали себя розетки немецкого производства.
- Параметр нагрузки. Как правило, величина нагрузки по стандарту для многих моделей составляет 16 Ампер, но можно приобрести розетки на 7 или 10 А. При необходимости обеспечения высокой пропускной способности можно выбрать розетки на 40 Ампер. С учетом нагрузки подбирается сам девайс. Если прибор будет потреблять 5 киловатт энергии, это соответствует 25 Амперам нагрузки, поэтому использование розеток на 16 Ампер будет нецелесообразным.
- Еще одна особенность — различное число программируемых линий. В более простых вариантах с таймером обычно используется одна линия и к ней можно подключить только один электрический прибор. На дорогих электронных моделях применяется от двух и больше линий, что позволяет одновременно произвести подключение и настройку нескольких приборов.
- Защищенность устройств от воздействия пыли и влаги. Многие современные розетки с таймером характеризуются надежной защитой от загрязнений и воды, это позволит использовать устройства не только в помещении, но и на улице. Если планируется применение изделий вне дома, то рекомендуем остановить свой выбор на устройствах с сертификатом защиты не менее IP40.
ТМ Прокоптим рассказал об особенностях электронных устройств с таймерами и их настройке.
https://youtube.com/watch?v=hgjiUiyaBgU
Как правильно выбрать таймер для розетки: основные критерии и лучшие модели
При покупке устройства нужно обращать внимание не только на тип системы отсчета (механическая или электронная), но и на технические характеристики выбранной модели. От рабочих параметров будет зависеть дальнейшая эксплуатация, а также срок службы таймера
Основные критерии выбора:
настраиваемый диапазон времени — если напряжение нужно контролировать только на протяжении одного дня, стоит отдать предпочтение механическим моделям. Реле времени в розетках с электронным управлением позволяет задавать рабочие настройки на неделю вперед или даже целый месяц
При покупке обязательно нужно обращать внимание на наличие этих опций;
Для разных потребностей существуют различные разновидности таймеров
- точность — этот параметр в большей степени касается механических таймеров. С другой стороны, особой необходимости в том, чтобы соблюдать время вплоть до секунды, нет. Высокой точностью обладают изделия, выпущенные надежными производителями;
- нагрузки — у каждой электросети своя нагрузка, в продаже можно найти большой выбор устройств, способных выдержать силу тока 7, 10 или 16А. Модель подбирается с учетом мощности прибора, который будет подключен к розетке с реле времени и питаться от сети через нее;
Статья по теме:
- количество доступных линий — по этому параметру можно определить, сколько приборов получится подключить к таймеру. Простейшие модели рассчитаны всего на одно устройство, в улучшенных изделиях бывает 2 и более линии программирования;
- степень пыле- и влагозащиты — в некоторых разъемах имеется дополнительная защита от негативного воздействия извне. Такими возможностями наделены таймеры, которые эксплуатируются в уличных условиях.
Подбираем оптимальную розетку: рейтинг лучших моделей с таймером
На рынке представлен огромный ассортимент розеток, укомплектованных системой отсчета. Во многом качество товара зависит от бренда, который его производит. От надежности компании-изготовителя зависят и другие параметры, такие как ремонтопригодность, срок службы, функционал.
Суточный таймер бренда Legrand
Популярные фирмы-производители:
- Theben;
- Rubetek;
- Legrand;
- Redmond,
- Berker;
- TP-Link;
- Feron;
- Телеметрика;
- DigiTop;
- Elektrostandard.
Если продукция выпущена под известным брендом, значит товар в большинстве случаев соответствует стандартам качества. Китайские устройства абсолютно непредсказуемы. Однако и среди них встречаются достойные модели. Чтобы не ошибиться, нужно внимательно изучать комментарии. Многие пользователи положительно отзываются о китайской модели Feron TM22, инструкцией предусмотрен немалый диапазон возможностей. В их числе контроль вытяжки, системы полива, освещения и отопительных батарей. Именно поэтому она возглавляет список лучших моделей.
Рейтинг лучших моделей:
| Место в рейтинге | Модель | Рабочее напряжение, В | Максимальная нагрузка, кВт | Тип таймера | Страна-производитель | Гарантия, мес. |
| 1 | Feron TМ22 | 230-240 | 3,5 | Электронный, многорежимный | Китай | 12 |
| 2 | Feron TМ32 | 220-240 | 3,5 | Механический, суточный | Китай | 6 |
| 3 | HS Electro T-10Ц | 220-340 | 1,5 | Электронный, с возможностью настройки разных интервалов | Украина | 6 |
| 4 | Horoz Electric Toimer-2 | 220-240 | 3,5 | Электронный, недельный | Турция | 6 |
| 5 | Lemanso LM676 | 230-240 | 3,5 | Электронный, недельный | Китай | 12 |
Как пользоваться розетками с таймером: рекомендации по настройке
Все однотипные разъемы с таймером имеют одинаковое устройство. Поэтому инструкция по их настройке выглядит примерно одинаково, независимо от марки и модели.
Как пользоваться розетками с таймером (механическим или электронным):
- Электронные приборы настраиваются с помощью кнопок, расположенных на корпусе (Таймер, День, Неделя, Включить, Выключить, Авто, Часы, Минуты). К каждой модели прилагается подробная инструкция, где описан этот процесс.

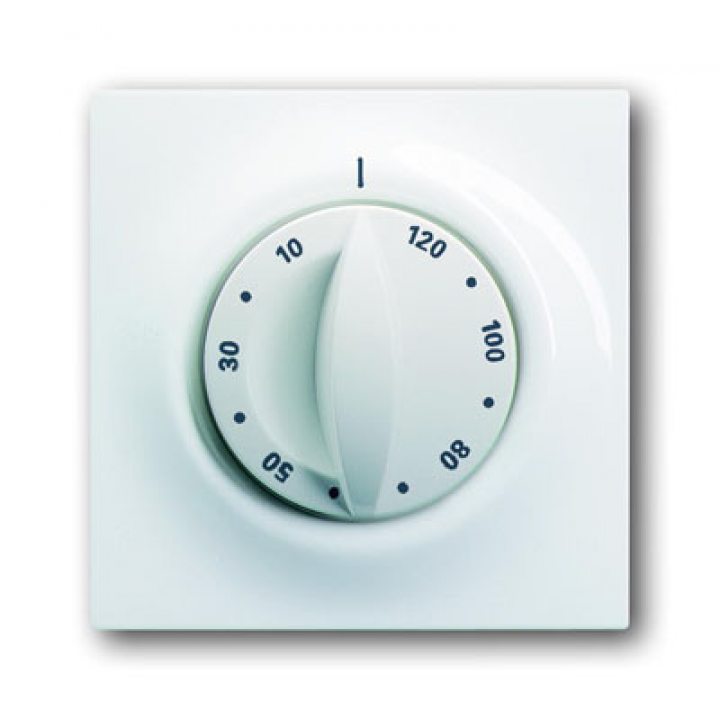

- Розетки с механическим таймером — для настройки нужно вращать барабан с разметкой, которая определяет интервал времени и цикличность прибора.
Обратите внимание! Модели, которые ставятся на ДИН-рейку, имеют поворотные регуляторы. С их помощью каждый параметр задается отдельно
Настройка механической розетки с таймером: инструкция по эксплуатации
У механических моделей самая простая конструкция. Поэтому с их настройкой обычно не возникает проблем. Все устройства имеют крутящийся барабан с циферблатом. С его помощью задаются все параметры.
Самым простым в использовании является механический таймер
Процесс настройки большинства механических моделей выглядит следующим образом:
Для начала нужно тщательно изучить инструкцию, которая прилагается к устройству в коробке. В ней производитель информирует пользователей о возможностях прибора и рассказывает, как его правильно настроить. Необходимо установить отметку на разъеме с таймером на текущее время
При этом регулятор нужно вращать очень осторожно, чтобы не сломать его в процессе. Производители рекомендуют совершать движение только по часовой стрелке. Таким образом, вероятность случайно повредить барабан практически исключается, что позволяет значительно продлить срок службы изделия
Затем следует выставить время, когда устройство будет срабатывать (выключать или, наоборот, подавать электричество на прибор). Час на циферблате разбит на равные отрезки. В большинстве моделей можно поставить таймер на 15 минут минимум
Таким образом, вероятность случайно повредить барабан практически исключается, что позволяет значительно продлить срок службы изделия. Затем следует выставить время, когда устройство будет срабатывать (выключать или, наоборот, подавать электричество на прибор). Час на циферблате разбит на равные отрезки. В большинстве моделей можно поставить таймер на 15 минут минимум.
После того, как время срабатывания установлено, можно включить прибор, который будет контролироваться, в розетку.
Настройка электронного таймера Masterclear: инструкция производителя
Masterclear — одна из самых популярных розеток с функцией отсчета времени. Высокий спрос на продукцию этого производителя объясняется тем, что разъемы имеют более понятную систему настройки в сравнении с другими фирмами.
Двойная розетка Masterclear с таймером включения/выключения
Как настроить розетку с таймером электронного типа:
- Чтобы заданные настройки сохранились в памяти прибора, в нем установлена встроенная батарея. Сначала нужно ее зарядить.
- Все установленные ранее настройки нужно сбросить. Для этого предназначена красная кнопка. Обычно она слегка утоплена и располагается под дисплеем.
- Удерживая клавишу «Clock», нужно выставить время. Не отпуская эту кнопку, следует нажать на «Hour», чтобы указать часы, и «Minute» — минуты. Клавиша «Timer» позволяет изменить формат, в котором будет отображаться время.
- Аналогичным образом осуществляется настройка дней недели. Удерживая клавишу «Clock», нужные параметры задаются с помощью кнопки «Week».
- Чтобы настроить цикл, согласно которому будет происходить включение и выключение, следует нажимать клавишу «Timer» до тех пор, пока на экране не появится надпись — «Включить» («ON»). После этого выставляются необходимые часы, минуты и дни недели.
- Функция отключения настраивается точно так же. Только нужно дождаться, когда при нажатии кнопки «Timer» появится надпись — «Выключить» («OFF»).
- Чтобы выйти из меню настроек, нужно нажать клавишу «Clock».
Обратите внимание! В розетке Masterclear предусмотрено 8 программ. Они позволяют более тонко настраивать таймер, чтобы полностью контролировать работу электрических приборов. Для настройки таймера Masterclear можно использовать одну из восьми встроенных программ
Для настройки таймера Masterclear можно использовать одну из восьми встроенных программ
Таймер циклического включения-выключения. Циклическое реле времени своими руками
схема на 12 и 220 вольт
В современном оборудовании часто необходим таймер, т. е. устройство, которое сработает не сразу, а через промежуток времени, поэтому его еще называют реле задержки. Прибор создает временные задержки включения или выключения других устройств. Его не обязательно приобретать в магазине, ведь грамотно сконструированное самодельное реле времени будет эффективно выполнять свои функции.
Сфера применения реле времени
Области использования таймера:
- регуляторы;
- датчики;
- автоматика;
- различные механизмы.
Все данные устройства делятся на 2 класса:
- Циклические.
- Промежуточные.
Первое считается самостоятельным прибором. Он подает сигнал через заданный временной промежуток. В автоматических системах циклическое устройство включает и отключает необходимые механизмы. С его помощью управляют освещением:
- на улице;
- в аквариуме;
- в теплице.
Циклический таймер является неотъемлемым устройством в системе «Умный дом». Его применяют для выполнения следующих задач:
- Включение и выключение отопления.
- Напоминание о событиях.
- В строго указанное время включает необходимые устройства: стиральную машинку, чайник, свет и др.
Кроме вышеуказанных, есть еще отрасли, в которых эксплуатируется циклическое реле задержки:
- наука;
- медицина;
- робототехника.
Промежуточное реле используется для дискретных схем и служит вспомогательным устройством. Оно осуществляет автоматическое прерывание электрической цепи. Сфера применения промежуточного таймера реле времени начинается там, где необходимы усиление сигнала и гальваническая развязка электрической цепи. Промежуточные таймеры разделяются на виды в зависимости от конструктивного исполнения:
- Пневматические. Срабатывание реле после поступление сигнала не происходит мгновенно, максимальная время срабатывания — до одной минуты. Используется в цепях управления металлорежущих станков. Таймер управляет приводами для ступенчатой регулировки.
- Моторные. Диапазон установки временной задержки начинается с пары секунд и заканчивается десятками часов. Реле задержки являются частью цепей защиты воздушных линий электропередач.
- Электромагнитные. Предназначены для цепей постоянного тока. С их помощью происходят разгон и торможение электропривода.
- С часовым механизмом. Основной элемент — взведенная пружина. Время регулирования — от 0,1 до 20 секунд. Используются в релейной защите воздушных линий электропередач.
- Электронные. Принцип действия построен на физических процессах (периодические импульсы, заряд, разряд емкости).
Схемы различных реле времени
Существуют разные варианты исполнения реле времени, схема каждого вида имеет свои особенности. Таймеры можно изготовить самостоятельно. Перед тем как сделать реле времени своими руками, необходимо изучить его устройство. Схемы простых реле времени:
- на транзисторах;
- на микросхемах;
- для выходного питания 220 В.
Опишем каждую из них более подробно.
Схема на транзисторах
Необходимые радиодетали:
- Транзистор КТ 3102 (или КТ 315) — 2 шт.
- Конденсатор.
- Резистор номиналом 100 кОм (R1). Также понадобится еще 2 резистора (R2 и R3), сопротивление которых будет подбираться вместе с емкостью в зависимости от времени срабатывания таймера.
- Кнопка.
При подключении схемы к источнику питания начнет заряжаться конденсатор через резисторы R2 и R3 и эммитер транзистора. Последний откроется, поэтому на сопротивлении будет падать напряжение. В результате откроется второй транзистор, что приведет к срабатыванию электромагнитного реле.
При заряде емкости ток будет уменьшаться. Это вызовет снижение эммитерного тока и падения напряжения на сопротивлении до того уровня, которое приведет к закрытию транзисторов и отпускания реле. Чтобы запустить таймер заново, потребуется кратковременное нажатие кнопки, которое вызовет полную разрядку емкости.
Для увеличения временной задержки используют схему на полевом транзисторе с изолированным затвором.
На базе микросхем
Применение микросхем уберет необходимость разряжать конденсатор и подбирать номиналы радиодеталей для выставления необходимого времени срабатывания.
Необходимые электронные компоненты для реле времени на 12 вольт:
- резисторы номиналом 100 Ом, 100 кОм, 510 кОм;
- диод 1N4148;
- емкость на 4700 мкФ и 16 В;
- кнопка;
- микросхема TL 431.
Положительный полюс источника питания должен соединяться с кнопкой, параллельно к которой подключен один контакт реле. Последний также подключается к резистору 100 Ом. С другой стороны рези
Разновидности коммутируемых устройств
Все модели выключателей, предлагаемые многочисленными производителями, отличаются внешним видом, материалом изготовления, своими возможностями и, как результат, ценой.
Способ управления, доступный пользователю, является одним из признаков, по которому можно классифицировать все изделия.

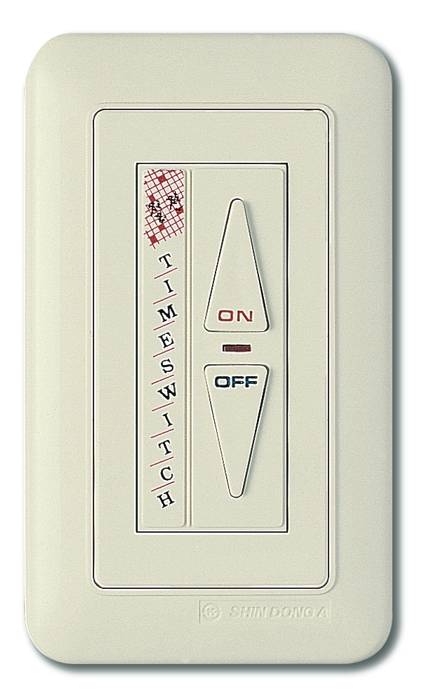

Галерея изображенийКлавишники – приспособления клавишного типа. Они способны управлять 1, 2, 3 или 4 электроточками – по количеству имеющихся клавиш. Подключить их можно своими руками, пользуясь схемой, предоставляемой производителемМодель, оснащенная пультом, – это более комфортный вариант, открывающий новые горизонты владельцу. Более того, часто в качестве органа управления возможно использовать пульт от другой бытовой техникиСенсорные решения – когда для выполнения нужного процесса достаточно легкого прикосновения к участку лицевой панели. Производители могут добавлять опции, обеспечивающие регулировку яркости света – пользователь будет влиять на интенсивность освещенияВременной выключатель – изделие, оснащенное таймером. Его основная особенность заключается в умении размыкать цепь электропитания в указанный интервал времени без присутствия владельцаВыключатели клавишного типаМодель, оснащенная пультомВыключатели с регулировкой интенсивностью освещенияВременной выключатель
Использование последних не ограничивается освещением – приборы могут настраиваться на регулировку любого объекта, использующего для своего функционирования электрический ток. Это вентиляторы, чайники, бойлеры и прочая бытовая техника. А также системы кондиционирования, водоснабжения и отопления.
Кроме того, приспособления делятся в зависимости от типа монтажа (скрытые и наружные), соединения контактов в механизме (винт или пластина), выдерживаемого напряжения, степени защиты от пыли и влаги.
Классификация розеток с таймером
Коммутационные программируемые точки (типа реле) способны обеспечить подсоединение бытового и промышленного (профессионального) оборудованияна 220 В. Каждая из таких розеток имеет необходимый уровень защиты (пыле-, влаго-, морозостойкость, наличие защитных шторок, крышек и т. д), но главными критериями для классификации служат тип привода и диапазон для регулирования.
Выделяют два основных вида розеток с таймером по способу задания интервала:
- Механические,
- Цифровые (электронные).
По сути дела, этот прибор нельзя назвать розеткой на 220В в привычном понимании (стационарной встроенной или накладной точки). Это скорее блочный розеточный переходник, в корпусе которого имеется гнездо для подключения вилки от прибора и штепсельный наконечник для подключения к стационарной розетке.Особенности и отличия каждого из вариантов рассмотрим на примере розеток от компании Feron.
В модели ТМ50 используется классическая механическая схема организации коммутации электрической точки.
Устройство умной розетки. Модель ТМ50
Как можно видеть на иллюстрации вверху, программируемая розетка имеет посадочное гнездо для подключения электрооборудования и штепсель (на задней поверхности), как упоминалось выше. Сверху от гнезда находится круговая временная шкала. По периметру расположено синее кольцо, состоящее из отдельных сегментов – клавиш программирования. На боковой части розетки содержится позиционный переключатель, переводящий работу прибора из обычного режима в программируемый (по типу реле времени).
Модель ТМ22 – это электронная розетка с таймером на 220 В. На иллюстрации видны четкие отличия от предыдущего изделия, а именно, наличие блока клавиш для программирования и дисплея, отображающего текущее состояние прибора и сам процесс настройки.
Модель ТМ22 – это электронная розетка с таймером
Такой прибор способен работать не только в суточном, но и в недельном режиме. Он поддерживает установку и запоминание режимов включения/выключения для отдельных дней недели (клавиша WEEK).
На основании информации, указанной выше можно сформировать еще один принцип классификации розеток-таймеров:
- Суточная (процесс включения/выключения ограничен по времени 24 часами),
- Недельная (есть возможность запрограммировать режимы отдельно на каждый из дней недели).
Как настроить суточный механический таймер
Поскольку механические устройства относятся к самым простым, то с их настройкой не должно возникать проблем. На каждом таймере имеется крутящийся циферблат для выставления текущего времени. Далее, путём его проворачивания по часовой стрелке, требуется выставить промежутки времени, через которые будет осуществляться подача энергии на выбранный прибор.
. При приобретении владелец сможет воспользоваться следующими особенностями:
- В некоторых моделях имеется до 150 опций, доступных пользователю.
- Программирование осуществляется с помощью использования нескольких функциональных кнопок и дисплея.
- Обычно точность срабатывания при включении света по времени достигает минуты. В некоторых моделях время планирования может быть указано с точностью до секунды.
- Установка реле времени происходит в соответствии с предоставляемой схемой. Подключение не представляет сложностей и доступно даже для тех, кто не имеет профессиональных навыков.
- Существует разнообразный выбор электронных моделей, среди которых большинство людей найдут подходящий вариант.
- На дисплее отображается вся информация, необходимая для функционирования.
При работе с электронным устройством можно заранее составить программу действий и записать в память. Наличие кнопок и дисплея придаёт наглядность процессу создания алгоритма.
Недостатком таких систем некоторые пользователи считают необходимость вводить программу.
