Выгребная яма своими руками: разбор популярных вариантов обустройства

Описание системы вентиляции в туалете

Для наилучших результатов необходимо оборудовать вентиляцию и в кабинке, и в выгребной яме.

Существуют два вида вытяжки:

• естественная;
• принудительная или механическая.

Естественная работает благодаря тяге, образуемой потоком воздуха. Теплый воздух поднимается вверх, а холодный скапливается внизу. Если сделать два отверстия: одно сверху, второе снизу, то поток холодного воздуха, поступающего с улицы, будет вытеснять теплый воздух с парами метана через верхний проход.

Для обеспечения наилучшей тяги необходимо использовать трубу, при этом ее диаметр должен быть не менее 15 см, а высота 2–2,5 метра. Вообще, оптимальным считается, когда труба выступает за уровень крыши минимум на 1,5 метра.

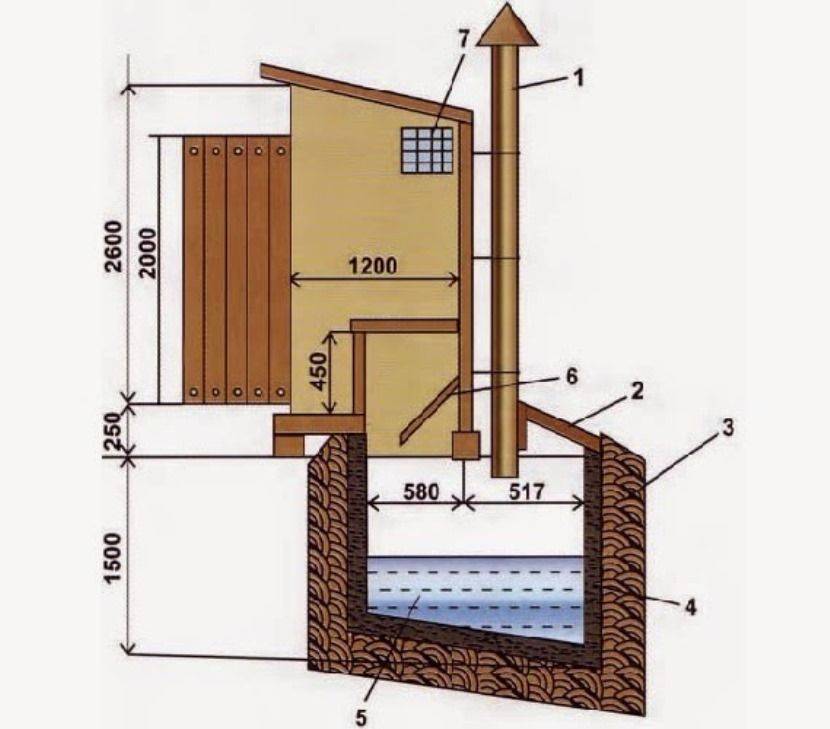

Вентиляция в дачном туалете

Принудительная вентиляция предусматривает подключение вентилятора, который будет способствовать циркуляции воздуха внутри кабинки. Для того, чтобы в туалете был свежий воздух, необходимо наличие окна для проветривания. Можно совместить оба типа вытяжки в кабинке для достижения наилучших результатов, а вот устанавливать вентилятор в выгребной яме категорически запрещается – только вытяжную трубу.

Временная сливная яма

Временную яму можно соорудить из использованных автомобильных покрышек. Плюсы такой конструкции:

• Использованные покрышки легко достать – в любом автосервисе, на автотранспортном предприятии и даже на барахолке, причем за сущие копейки.
• Соорудить такую яму по силам одному человеку.
• Не нужно использовать дополнительное оборудование и инструменты.
• Материал не поддается коррозии, поэтому и служит сливная яма больше 10 лет.

Но есть и существенные минусы.

• При сильных морозах резиновые стоки промерзают и мешают полноценному сливу нечистот.
• Яма из шин не подходит для большой семьи – максимум 3 человека.
• Заделать стыки между покрышками сложно, поэтому со временем нечистоты начинают просачиваться наружу.

Целесообразно устраивать такую конструкцию на хорошо дренируемой легкой почве (на тяжелой влага будет застаиваться), при объеме сточной жидкости не более 1 метра кубического в сутки.

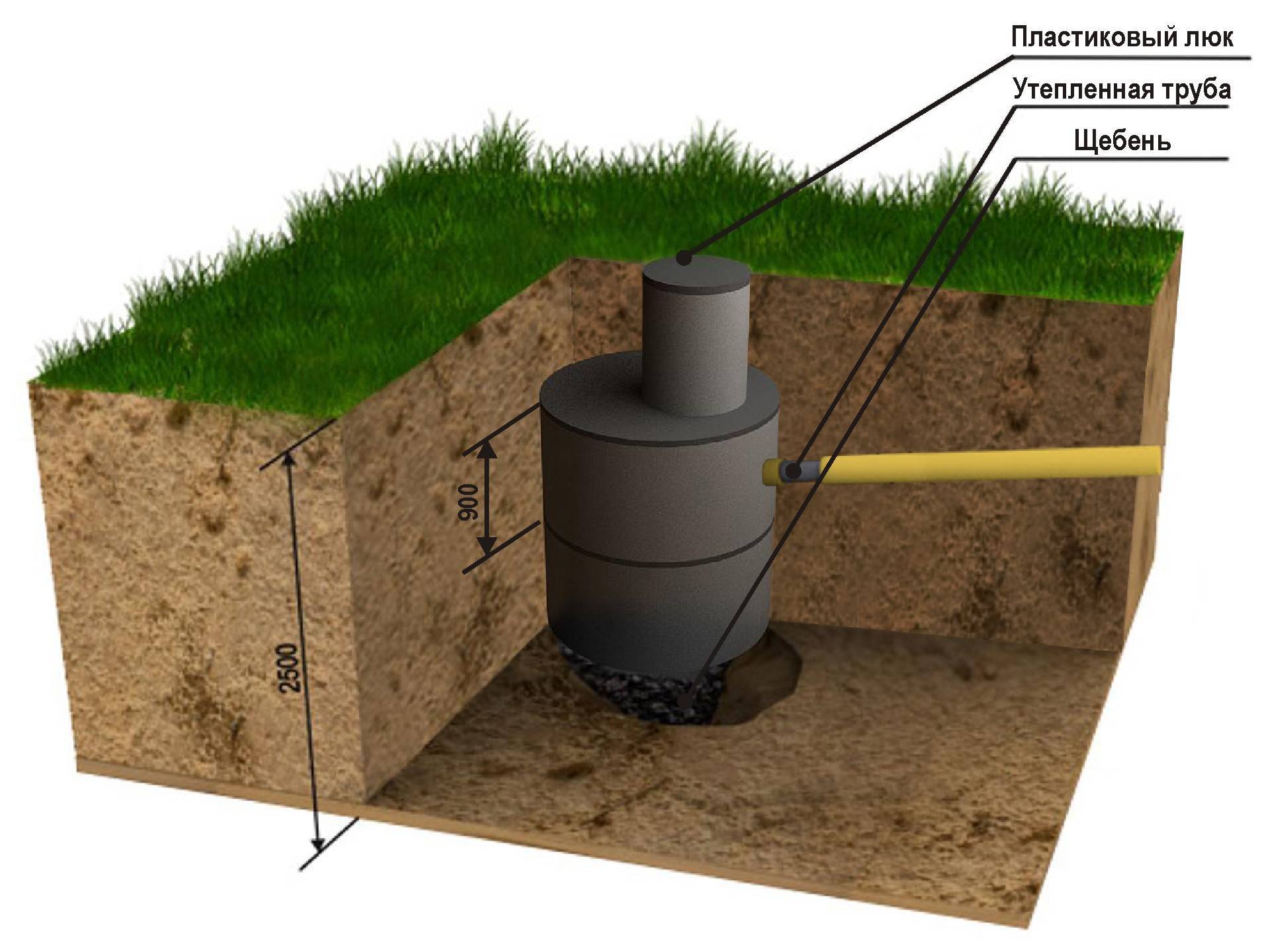

Яма из бетонных колец

Наиболее оптимальным вариантом  для частного дома или дачи есть конструкция из бетонных колец. Огромный ее плюс – долговечность, и к тому же построить ее можно своими руками. Стоит отметить, что стенки отстойника могут быть сделаны из другого материала, но они менее надежны и прочны. Именно по этой причине, конструкция из колец является самой востребованной.

Этапы возведения ямы из бетонных колец

Как и при строительстве любого другого септика, все начинается с рытья котлована, то есть земляных работ. Их можно выполнять своими руками или с привлечением специализированной техники. Лучше всего этот этап производить при строительстве фундамента дома, чтоб сэкономить на услугах тяжелой техники.  Механизированным методом конструкция и з бетонных колец монтируется краном

При этом очень важно соотносить размеры элементов

Но если вы решите построить своими руками устройство, технология монтажа отличается. Об этом мы сейчас и поговорим. При самостоятельной установке нужно выполнять следующий порядок действий:

• На выбранное место, располагаем одно кольцо и выкапываем землю внутри него;
• Ровняем дно первого кольца с линией грунта, после этого начинаем установку последующих бетонных компонентов;
• Количество кругов определяется заглублением канализационных труб;
• Лучшим материалом для данного процесса являются устройства из бетонных элементов с перфорированными стенками;
• Если перфорации не в устройстве, то ее придётся сделать самостоятельно. Для этого нужно выдержать такие параметры: диаметр – 5 см, расстояние – 20 см друг от друга в виде шахматного поля.
• Дно ямы засыпаем слоем песка и щебня в 30 см;
• На вводе трубопровода создаем отверстия;
• Трубу ставим, так, чтоб от бетонных стен расстояние составляло 20 см;
• После этого выполняют монтаж обратного клапана;
• Проем заливаем раствором

Перекрытие выгребной ямы

Для выполнения такого действия, как перекрытия можно использовать либо заводскую, либо любую другую бетонную плиту. Приобрести ее мы можете там же, где происходит продажа колец. Но стоит заметить, что крышку можно сделать и самостоятельно. Для этого вам понадобится цемент, песок, щебень и прутья арматуры. Все действия выполняются в такой последовательности:

• Делаем разметки колышками и натягиваем шнур;
• Проверяем диагонали;
• Удаляем почву по всему периметру до верхнего кольца;
• Перекрываем арматурой кольцо в двух – трех местах;
• Простилаем лист жести, который сверху накрываем пленкой;
• Арматурные прутья размещаем на шаге 25 см;
• При всех работах обязательным есть арматурная обвязка;
• Устанавливаем вентиляционную систему;
• И устанавливаем готовую конструкцию крышки.

Данная методика строительства выгребной ямы  без откачки дат гарантию столетней жизнедеятельности. Однако, помните, что периодически необходимо будет удалять твердые частицы, которые задерживаются на дне.

Простой и проверенный вариант

Простая выгребная яма во дворе – обязательный атрибут любого частного дома, у которого нет возможности подключиться к центральной канализации. Устройство выгребных ям может быть самым простым: при наличии плотного грунта, соблюдении норм при строительстве копают колодец и закрывают его.

Параметры месторасположения

• не менее 5 метров от дома и больше;
• не далее 1…4 м от забора;
• не ближе чем 30 м к ближайшему водоему;
• от источника питьевой воды – не ближе чем 50 м.

Площадку желательно огородить, но оставляют доступ для машины службы ассенизаторов.

Расположение выгребной ямы относительно других объектов на участке

Такая конструкция выгребной ямы своими руками малоэффективна. Строительство сопряжено с рядом затруднений: необходимо докопаться до твердых слоев грунта, а после дополнительно вынуть от 2 до 4 м3 породы. Последний минус конструкции – низкий объем сточных вод, который она в состоянии обслуживать – до 0,5…1 м3 в сутки. Преимущество одно: дешево и можно сделать своими руками в одиночку.

Порядок работ для выгребной ямы своими руками без откачки

• Выкапывается яма размером в пределах 1,2х1,2 м. Глубина – ниже твердых слоев грунта. После того как докопали до глины (суглинок), вынимается грунт на 2…2,5 м ниже.
• Труба для стоков выводится в яму на 300…500 мм от стенок, чтобы сточные воды не разрушали их.
• Яма накрывается любыми подручными материалами. Если это дерево, то оно должно быть защищено от гниения соответствующим способом. В качестве защиты конструкции можно использовать бетонные фундаментные перемычки (как легкий фундамент) на которые уложены плиты. Конструкция опор должна выходить на 1,0…1,2 м за края ямы.
• На перекрытии выгребной ямы своими руками делается ревизионный люк 500…700 мм в диаметре – для визуального осмотра и для выкачки, если она потребуется.
• Конструкция может быть как с вытяжкой (это лучше: быстрее проходят реакции окисления и разрушения стоков), так и без.
• Последние мероприятие – организация системы ливневого водосбора вокруг выгребной ямы. Дождевая и талая вода не должна стекать внутрь конструкции. Для этого достаточно снять под углом часть грунта на расстояние 1,5…2,0 м, либо выполнить отмостку по краям.
• Дополнительно стенки ямы можно укрепить любыми влагостойкими неразлагающимися материалами. Как вариант подойдут старые автопокрышки большого диаметра, которые укладывают одна на другую.

Вывод: простейшая выгребная яма, без укрепления стенок, подходит для использования с небольшим объемом сточных вод. Такой вариант приемлем для дачи, но не для постоянного проживания.

Стадии обустройства

I этап. Подготовка будущей ямы.
Для начала выполняется разметка площади, после чего проводятся земляные работы по выкапыванию ямы. Обычно работы выполняются с использованием штыковой и совковой лопаты вручную.

Как сделать септик своими руками

II этап. Оборудование накопительного резервуара.
Если используются кирпичи, то из них просто выкладывается вся камера. Бетонные кольца устанавливаются друг на друга, сверху ставится бетонная крышка

При установке резервуара важно, чтобы он имел люк — небольшое верхнее накрытие, через отверстие которого и производится откачка выгребных ям. К тому же через люк можно контролировать уровень ее наполнения стоками, чтобы вовремя делать откачку

В целом, откачка выгребных ям должна проводиться, когда остается порядка 30 см от поверхности.

Как сделать септик своими рукамиВажно! Обязательно обустраивается труба для вентиляции, которая предотвратит распространение запаха нечистот по территории участка и непосредственно в дом.

III этап. Герметизация.
Для герметизации резервуара с внутренней стороны обычно применяют битум, а с внешней — специальный гидроизолятор.

Как сделать септик своими руками

IV этап

Прокладывание труб.
При монтаже канализационных труб важно разместить их ниже линии промерзания грунта, что позволит избежать замерзания системы в самые сильные морозы

V этап. Засыпка грунтом.
На завершающем этапе резервуар, а также канализационные трубы аккуратно засыпаются выкопанной ранее землей, после чего можно испытать систему в действии. Снаружи конструкцию можно задекорировать, оформить декоративной беседкой, цветниками и пр.

Как сделать септик своими руками

Как видите, можно и своими силами справиться с оборудованием канализации в частном доме, которая будет отлично справляться со своими санитарными функциями и не потребует огромных финансовых вложений.

Монтаж объекта из бетонных колец

Поскольку бетонные кольца являются наиболее распространенным вариантом для сооружения выгреба, имеет смысл его рассмотреть подробно.

Вот общая схема выполнения монтажных работ:

1. Выполнить разметку.
2. Выкопать котлован.
3. Установить кольца.
4. Подвести к объекту канализационную трубу.
5. Сделать отверстие для трубы и ввести ее в емкость.
6. Выполнить герметизацию всех соединений.
7. Нанести слой гидроизоляционного материала.
8. Уложить на дно сооружения фильтр из песка и гравия.
9. Выполнить обратную засыпку котлована.
10. Установить верхнее перекрытие с крышкой.
11. Засыпать перекрытие грунтом или задекорировать его.

Под небольшую яму котлован можно вырыть и вручную. Понадобится штыковая лопата, чтобы копать, ведро на веревке, чтобы вынимать грунт, совковая лопата, чтобы его насыпать в ведро, и партнер на верху, чтобы это ведро вытаскивать. Бетонное кольцо ставят на землю, а копают внутри.

Если под выгребную яму без дна необходим большой котлован, имеет смысл арендовать экскаватор, чтобы работы прошли быстрее

В результате кольцо постепенно опускается, предотвращая обрушение стенок ямы. Для большого выгреба лучше все же потратиться на аренду экскаватора. Скорость проведения работ возрастет в разы. Здесь также можно сначала поставить на грунт кольцо, а затем начинать работу. Понадобится экскаватор с соответствующим размером ковша и опытный оператор.

Траншея для канализационной трубы должна иметь небольшой уклон, 2 – 3 см на погонный метр. Если промерзание грунта в зимний период характерно для этой местности, то трубу выше этой отметки следует обязательно утеплить.

Отверстие под трубу пробивают в подходящем месте после ее укладки. Если сделать такое отверстие заранее, можно банально не угадать высоту вхождения трубы.

Бетонные кольца на дно котлована для выгребной ямы следует устанавливать очень осторожно с помощью подъемного крана, чтобы их не повредить

Стыки бетонных колец, а также место входа трубы обрабатывают раствором. Затем следует нанести слой гидроизоляционного материала. Подойдет недорогая обмазочная изоляция.

Этот этап не считается обязательным, если все стыки надежно загерметизированы. Однако гидроизоляционный слой защитит конструкцию от повреждений, а это заметно увеличит сроки ее эксплуатации.

Стыки между бетонными кольцами выгребной ямы скрепляют раствором, затем все места соединений тщательно покрывают слоем гидроизолирующего материала

Донный фильтр формируют из речного песка и гравия. Можно также использовать и щебень подходящих фракций. Сначала засыпают песок слоем около 30 – 35 см, затем – два слоя гравия или щебня примерно такой же толщины.

Мелкие частички должны находиться внизу, а крупные – сверху. Теперь нужно установить верхнее перекрытие. Обычно для этого берут готовую бетонную плиту подходящего размера и конфигурации.

В перекрытии должно быть отверстие достаточно просторное, чтобы можно было не только опустить шланг илососа, но и отправить человека для осмотра состояния емкости после ее очистки. Это отверстие закрывают крышкой, чтобы посторонние запахи не беспокоили окружающих.

Бетонное перекрытие с отверстием под крышку – оптимальный вариант для монтажа выгребной ямы из бетонных колец. Такие конструкции используют и при строительстве канализации из других материалов

Некоторые хозяева предпочитают сделать двойную крышку. Она надежно защищает и от запахов, и от промерзания стоков в зимний период. Сверху на перекрытие обычно наносят слой грунта, чтобы не портить ландшафт.

Крышку, конечно же, необходимо оставить свободной, она должна быть выше уровня земли на 20 – 30 см. Теперь нужно только следить за уровнем стоков в емкости и своевременно их удалять.

Двойная крышка над емкостью выгребной ямы без дна обладает повышенными теплоизолирующими свойствами и надежно отсекает неприятные запахи

Если все рассчитано правильно, то очистка понадобиться только пару раз в год. После того, как выгреб очищен, не помещает спустить вниз человека в спецодежде. Его задача – осмотреть стены сооружения, проверить их целостность.

Периодически выполняют промывку донного фильтра или его полную замену. Все работы внутри выгребной ямы нужно производить только в присутствии напарника, который находится наверху для страховки.

Варианты постройки

Схема септика для выгребной ямы.

Можно выбрать из двух основных вариантов:

• обыкновенная выгребная яма без дна;
• выгребная яма, герметично заделанная.

Во многом зависит выбор устройства системы канализации от месторасположения участка, каждодневного объема сточных выбросов и финансовых возможностей хозяев участка.

• допустимо обустройство простейшего варианта ямы без дна, если объем сточных вод, накапливаемых ямой за день, не превышает одного кубометра. Стоки проникают в землю в выгребной яме подобного типа, где происходит их очистка анаэробными бактериями. Обычный деревенский туалет может выступать в качестве образца такой бездонной ямы;
• если за день объем сточных вод накапливается достаточно большой (более одного кубометра), необходимо обустраивать герметично закрытую яму, которую по мере надобности придется откачивать. Данное требование обусловлено тем, что отсутствие дна позволяет проникать стокам в почву, где они очищаются микроорганизмами. Но возможности последних ограничены, с большими объемами сточных вод они могут попросту не справиться. Тогда сточные воды начнут загрязнять прилегающую почву. А также существует опасность попадания их в водонесущие толщи грунта и загрязнения питьевой воды. Устройство септика с фильтрационными полями поможет решить задачу необходимости утилизации большого количества сточных вод.

Условия создания выгребной ямы

Начнем с того, что при сооружении выгребных ям каждый застройщик должен выполнить два условия:

1. Правильно выбрать место размещения.
2. Точно подсчитать необходимый объем ямы.

Выбрать место строительства не так уж сложно

Здесь важно соблюдать санитарно-гигиенические нормы, которые зафиксированы в государственных реестрах. В них указано, что расстояние от выгребной ямы до любых построек на участке должно составлять 5 метров и более, а до забора — более двух метров. Если на участке организован водопровод с забором воды из скважины или колодца, то канализационная яма должна располагаться на расстоянии не меньше 30 метров от них

Если на участке организован водопровод с забором воды из скважины или колодца, то канализационная яма должна располагаться на расстоянии не меньше 30 метров от них.

Теперь, что касается объема и размеров. Объем обычно рассчитывается по простой формуле, где перемножаются три составляющие. Первая — это количество стоков от одного человека в сутки. Величина эта постоянная и равна 200 литрам. Второй показатель — цифра 3. Она указывает количество суток, в течение которых органические частицы перерабатываются бактериями. И третий показатель — это количество человек, проживающих в доме постоянно

Обратите внимание — ПОСТОЯННО

Требуемый объем можно получить, соблюдая соответствующие размеры котлована. Он может быть глубоким, но узким, или широким, но мелким. Таким образом, можно варьировать занимаемую площадь. Правда, в этом случае определяющим фактором будет глубина залегания грунтовых вод. Если этот показатель небольшой, то яму лучше делать неглубокой, но широкой. И наоборот.

Если вы будете чистить яму ассенизационной машиной, учтите, что ее выгребной рукав имеет определенную длину. Так что специалисты не советуют углубляться более трех метров.

Временная сливная яма

Временную яму можно соорудить из использованных автомобильных покрышек. Плюсы такой конструкции:

• Использованные покрышки легко достать – в любом автосервисе, на автотранспортном предприятии и даже на барахолке, причем за сущие копейки.
• Соорудить такую яму по силам одному человеку.
• Не нужно использовать дополнительное оборудование и инструменты.
• Материал не поддается коррозии, поэтому и служит сливная яма больше 10 лет.

Но есть и существенные минусы.

• При сильных морозах резиновые стоки промерзают и мешают полноценному сливу нечистот.
• Яма из шин не подходит для большой семьи – максимум 3 человека.
• Заделать стыки между покрышками сложно, поэтому со временем нечистоты начинают просачиваться наружу.

Целесообразно устраивать такую конструкцию на хорошо дренируемой легкой почве (на тяжелой влага будет застаиваться), при объеме сточной жидкости не более 1 метра кубического в сутки.
