Схема включения

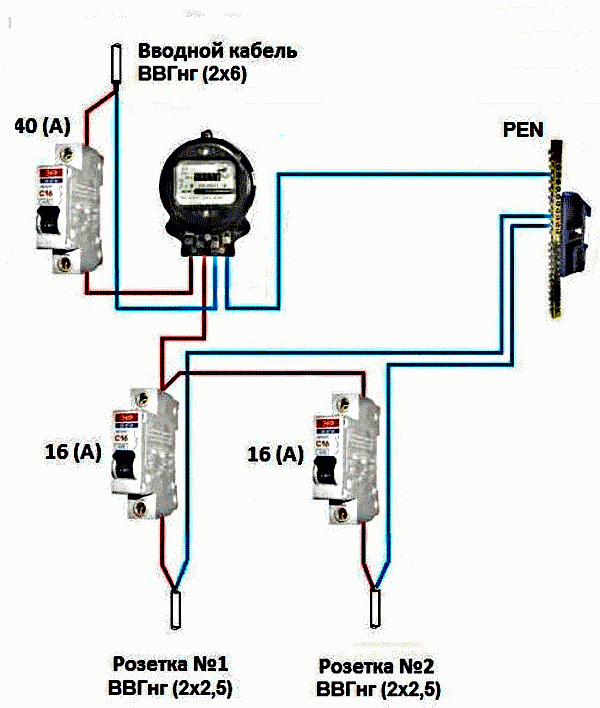

Входной выключатель используется не только для электробезопасности, но и для отключения потребителя от электричества при ремонтных работах. По этой причине автомат устанавливается перед счетчиками.
Доступ к автомату имеет только профессиональный электрик. Хозяева квартир не имеют права вмешиваться в защитную систему. В 90% случаев автомат ставится в подъездный щит в многоквартирных домах и в наружные системы (столбы, заборы) для коттеджей.
Владельцы могут установить дублирующий автомат, который используется для удобства обслуживания. Он ставится между счетчиком и групповой автоматикой внутри квартирного распределительного щита. Сила тока дублирующего устройства должна быть ниже, чем на вводном приборе.
Для частного дома 380 в 15 квт
Чтобы произвести расчет вводного автомата для частного дома, необходимо учесть следующие значения: напряжение в сети (U), мощность (P) всех электрических приборов, которые будут работать в сети, поправочный коэффициент, который учитывает одновременное включение электроприборов и качество электропроводки.
Пример расчета:
Допустим, что сумма мощностей всех электроприборов в жилом доме составляет 15 кВт (эта же мощность в России обычно подводится к частным жилым зданиям) при напряжении 380 В. Чтобы рассчитать ток, используем Закон Ома для электрической цепи:
I=P/U;
I=15000/380 = 39, 47 A.
Вводим поправочный коэффициент. Так как все электрические приборы в доме одновременно включаться не будут и, учитывая старую электропроводку, принимаем значение поправочного коэффициента равное 0,85.
https://www.youtube.com/watch?v=7sz6sf-gUPg
Iн=39,47х0,85 = 33,55.
Ближайшие по номиналу значения автоматов: на 32 А и на 40А. Выбираем номинал в наименьшую сторону. И получаем, что для нашего частного дома необходим вводной трехполюсный или четырехполюсный автомат на 32 А.
Действия при отключении автомата
Неопытные пользователи при отключении сети автоматом спешат восстановить подачу напряжения включением устройства. Но не рекомендуется включать аппарат, не установив причину отключения.
Автомат может срабатывать по следующим причинам:
- перегрев розеток и выключателей в результате неплотного контакта;
- избыточная нагрузка в связи с включением одновременно нескольких мощных потребителей;
- плохой контакт в соединениях проводки.
Чтобы установить неисправность, необходимо осмотреть домашнюю сеть, убедиться в отсутствии нагрева, запаха горелой пластмассы. Если место нагрева установлено, выполняется необходимый ремонт.
При срабатывании от избыточной нагрузки, требуется ограничить количество включённых потребляющих приборов. Устройство включается после полной проверки сети и устранения причины отключения.
Возможно срабатывание устройства по причине его выхода из строя, что определяется путём визуального осмотра выключателя. Если присутствует нагрев контактов, следы тепловой деформации, обугливание клемм, автомат подлежит замене.
Исправные и правильно подобранные автоматические выключатели обеспечат штатную работу домашней электросети, исключив опасность повреждения бытовой техники. Но если у владельца отсутствуют навыки электрика, стоит обратиться к квалифицированному электромонтёру для установки или замены автоматов.
Комплектация вводного устройства
Для примера комплектации ВУ на 220 Вольт, воспользуемся профессионально собранным щитом, по всем правило гостов и пуэ. Комплектация щита, к сожалению, немецкая, фирмы Schneider Electric. Российский аналог, компания ИВК.

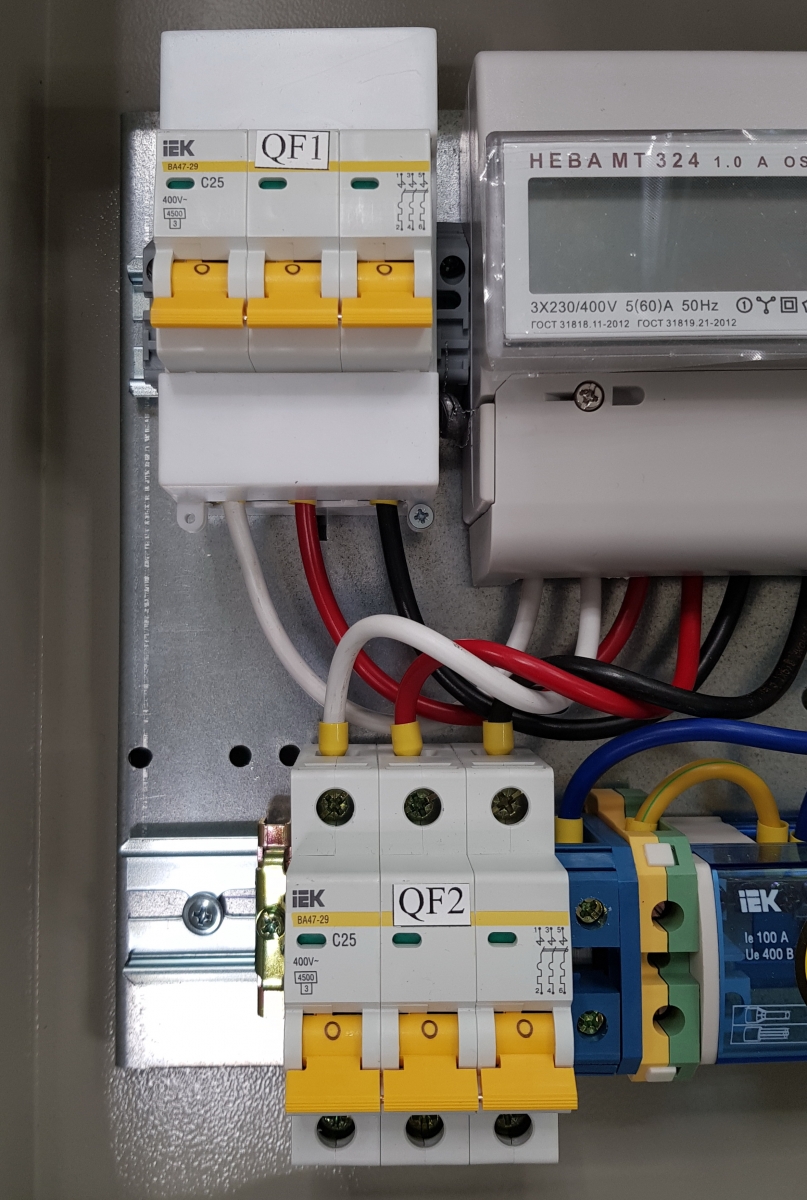

установка вводного устройства, комплектация ВУ
В комплектацию щита вошли:
- Автомат вводной: 25 Ампер или 32 Ампера;
- 2.Электросчетчик, Меркурий – 201;
- Устройство защитного отключения на вводе (УЗО). Номинальный ток 63 Ампера, ток отключения 300 mA.
- Автомат защиты на выходе. Номинал 25 иди 32 Ампера. На фото, отходящий автомат стоит один. Это не противоречит ПУЭ (п.7.1.24-25). В ВУ может стоять либо один автомат защиты на несколько линий, либо по отдельному автомату защиты на каждую линию.
- Металлический щит (бокс) со степенью защиты IP54. Щит обязательно должен быть с оконцем, для считывания показаний счетчика.
- Примечание: Должен сделать замечание. В целях безопасности допускается выносить счетчики учета в дом, если дома предполагают постоянное проживание жильцов, например в деревнях.
- Провод монтажный ПВ1 сечением 10 мм.
- Трубки изоляционные сжимающиеся при нагреве (Rexant).
- Защитный бокс для автомата вводного.
- Главная заземляющая шина.
- Установочная DIN- рейка.
- Нулевая шина на восемь подключений.
Выбор
Критерии выбора автоматических выключателей:
- Номинальный ток. Его превышение вызовет срабатывание защиты от перегрузки. Правильно подобрать ток можно по сечению проводки, в которую врезан автомат. Сначала находят допустимый максимальный ток проводов, а номинальный для автомата берут на 10-15 % ниже, приводя затем к стандартному ряду. Катушка гудит при превышении нагрузки. Это можно проверить, уменьшив ее. Если ток нормальный, а автомат гудит, опасности никакой нет.
- Ток срабатывания. Номинал по току срабатывания подбирается в зависимости от нагрузки. Для электроники подбирается класс коммутации типа А или Z, для освещения – В, для котла отопления – С, а мощного электродвигателя станка с большим пусковым током – D. В этом случае все электрооборудование надежно защищается, а автоматы не будут срабатывать из-за пуска двигателя или работы сварочного аппарата.
- Селективность. Номиналы автоматов по току выбираются в зависимости от нагрузки каждой линии. Главный ввод не должен быть больше предельно допустимой суммарной нагрузки на входной кабель. По номинальному току аппараты выбираются преимущественно следующим образом: основной выключатель – 40 А, электрическая плита – 32 А, мощные электроприборы – 25 А, освещение – 10 А, розетки – 16 А. Здесь показан общий подход, но схема может отличаться. Если на электроприбор требуется на 25 А, а подключение производится через розетку, то и она должна быть подобрана под ту же мощность.

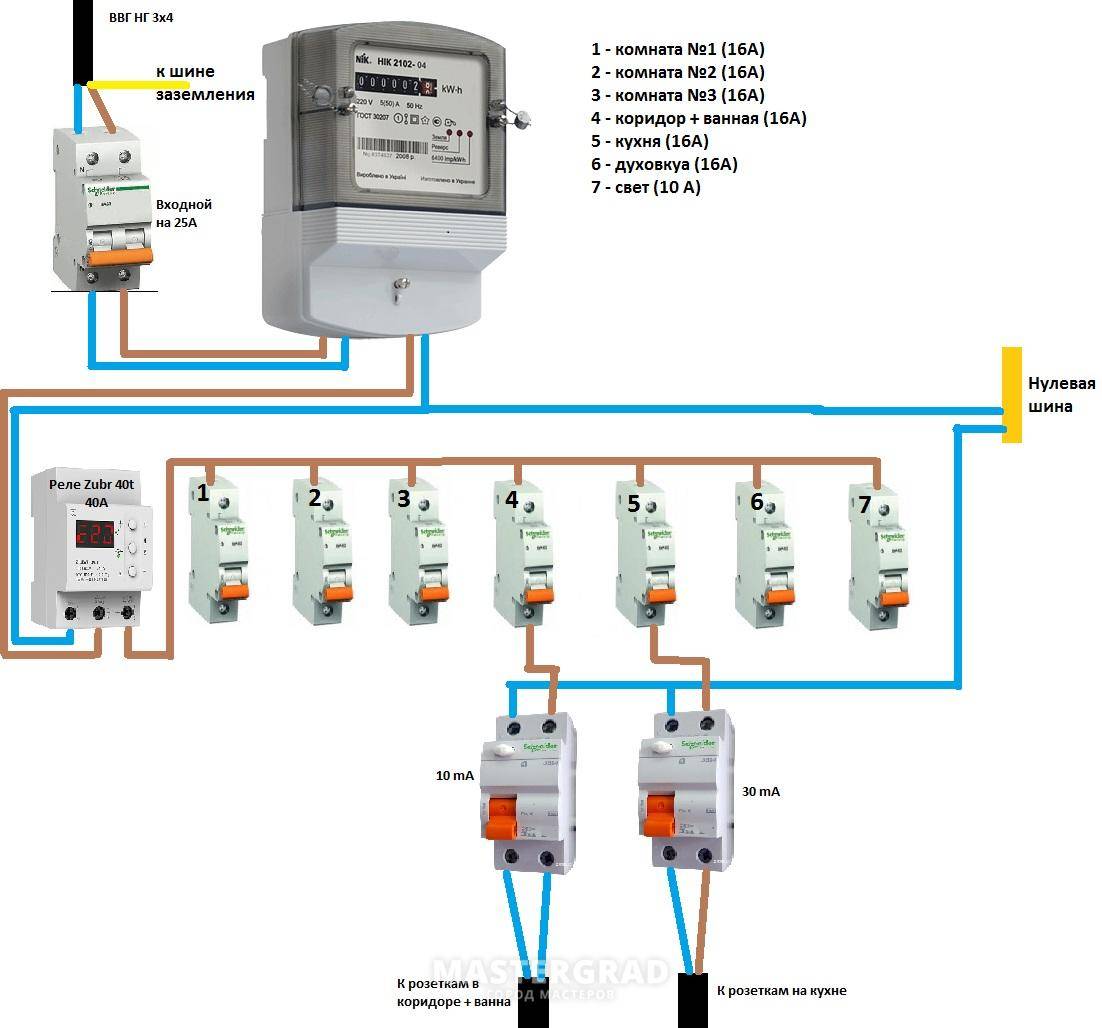

Схема подключения автоматов к проводке типовой квартиры
На рисунке выше изображена распространенная схема подключения автоматов обычной квартиры. Перед счетчиком устанавливается главный двухполюсный ввод, затем подключается противопожарное УЗО (слева направо), а за ним делается разводка по потребителям с однополюсными автоматами. Красным цветом обозначается фаза, синим – ноль, а коричневым – заземление. Шины нулевого провода и земли подключены отдельно.
На однополюсные автоматы обязательно следует подключать фазный провод, а не нейтраль.
- Количество полюсов. Для главного трехфазного ввода выбирается автомат с четырьмя полюсами, а для однофазной сети – с двумя. На бытовую технику и освещение подойдут однополюсные выключатели, а для трехфазного электродвигателя или электрического котла понадобится трехполюсный автомат.
- Изготовитель. Поскольку применение автоматического выключателя связано с безопасностью, выбирать следует изделия известных фирм. Не всегда заявленные параметры являются такими же по факту. Покупать аппараты следует в специализированных магазинах, где на них имеется документация. Ведущие производители плохой товар не продают. Даже подделки таких аппаратов могут иметь нормальное качество.
Автоматы с разным количеством полюсов
Аппараты рассчитываются на определенное количество срабатываний. Использовать их как выключатели нагрузки не рекомендуется. Механизм быстро изнашивается, и подгорают контакты. По правилам, коммутация нагрузки производится с помощью реле или контакторов (магнитных пускателей).
Важно правильно выбрать необходимое количество автоматов. Обычно устанавливается автомат ввода, а затем к разводкам на розетки, линии освещения и отдельно на каждый мощный потребитель (если у него нет своей встроенной защиты). У разных производителей автоматы отличаются друг от друга по способам крепления и подключения проводников
Поэтому рекомендуется делать замену аппаратов на аналогичные тем, что стоят в щитке
У разных производителей автоматы отличаются друг от друга по способам крепления и подключения проводников. Поэтому рекомендуется делать замену аппаратов на аналогичные тем, что стоят в щитке.
Почему электропроводу нужно делить на группы
Раньше в квартирах и частных домах общая мощность установленных электроприборов составляла 1кВт. Это давало возможность выполнить проводку алюминиевым проводом сечением 2,5мм² и подключить все электроприборы к щитку с электросчётчиком и пробочными предохранителями 5А.
Сейчас суммарные токи возросли до 40А, а в некоторых случаях, например, при наличии электроплиты или электроотопления, дом вместо однофазной проводки подключается к 3-х фазной сети 380В.
Однако, для безопасности жителей дома, номинальный ток автоматического выключателя должен соответствовать мощности электроприборов. Дополнительно, согласно ПУЭ (Правилам Устройства Электроустановок) необходимо устанавливать УЗО (устройства защитного отключения) или дифференциальный автомат, ток срабатывания которых зависит от помещений, которые подключены к этому устройству — от 10 до 100мА. Это усложняет вводной щиток и делает необходимым разделение потребителей.
Электропроводка по группам делится двумя способами. Они могут применяться по отдельности или одновременно:
- По мощности. К отдельным автоматическим выключателям подключаются мощные электроустановки — стиральная и посудомоечная машины, бойлер, кухонные розетки и аппаратура малой мощности — внутреннее и уличное освещение и комнатные розетки.
- По положению. Отдельными кабелями и защитными устройствами подключаются разные помещения
Такое разделение электропроводки на группы позволяет по отдельности отключать разные группы и комнаты при выполнении ремонтных работ:
- при отключении розеток в комнате остаётся работать освещение;
- при ремонте освещения в розетку можно включить переносной светильник.
Кроме того, в аварийной ситуации происходит срабатывание защитных устройств только в одной группе. Это упрощает поиск неисправности, а до устранения аварии часть электроприборов остаётся включенными.
| При современном электромонтаже обязательно нужно разделять на группы освещение и силовую часть. То есть линии освещения не должны быть связаны с линиями розеток. |
Расчет мощности онлайн-калькулятором
В первую очередь необходимо ввести исходные данные в соответствующие графы. На калькуляторе эти показатели включают количество фаз, напряжение сети и мощность нагрузки. Первые два пункта известны заранее, а вычисления мощности приборов и оборудования осуществляются вручную.
Напряжение для однофазной сети выставляется 220 вольт, для трехфазной – 380 В и выше. После ввода параметров остается лишь нажать на кнопку «Рассчитать» и получить требуемый результат. В соответствующем окне появятся данные о номинальном токе автоматического выключателя, наиболее подходящего для данной сети.
Однофазные автоматические выключатели: Как выбрать автомат, характеристики, таблица мощности
Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром
Трехфазные и однофазные ограничители мощности
Электрощит для квартиры: Как самому собрать электрический щит
Расчет сечения кабеля — примеры расчета, таблицы, калькулятор
Характеристики и время срабатывания УЗО — как выбрать — схема — подключение
Подключаем провода к автомату – кабель с монолитной жилой
Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.
Ошибка – 1. Попадание изоляции под контакт.
Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.
Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.
Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.
Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.
Ошибка — 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ.
Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.
Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.
| Никогда не объединяйте автоматы перемычками кабелем разного сечения. Почему? При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомата, что несомненно приведет к пожару. |
Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения. Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.
Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался.
Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего провод с меньшим сечением болтается и искрит.
Ошибка – 3. Формирование концов жил проводов и кабелей.
Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.
Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.
Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.
Плюсы и минусы
Преимуществом дифавтомата в его компактности, многофункциональности, 100% защита цепи от внезапных перегрузок или иной опасности. Ну а главный «козырь» — стоимость, которая ниже, нежели суммарная стоимость УЗО и выключателя автоматического типа.
Если учитывать единичный случай, то разница не слишком ощутима, но при покупке на весь дом выгода существенная. Впрочем, многое зависит от марки изделия. Монтаж занимает мало времени, на рейке дифавтомат также помещается довольно компактно.
Есть и свои недостатки у дифавтоматов. При выходе со строя придётся приобретать изделие в комплекте, а не по отдельности.
Возникновение короткого замыкания приведёт к трудностям в поиске его причины. При разделенной установке идентификация намного проще: выключился УЗО – утечка, автомат – короткое замыкание.
Какой выбрать вид защитного устройства, вопрос не из лёгких. Как делают многие электрики: если речь идёт о небольшой квартире, тогда используйте дифавтомат.
Когда собираетесь монтировать сложные конструкции, лучше всего устанавливать отдельные блоки УЗО и выключатели автоматического типа на группу. Причём на каждую группу монтировать свой отдельный выключатель.
Лучший способ покупки входного автомата
Чтобы не ошибиться и правильно решить, какой автомат поставить на ввод в доме с однофазной сетью или трехфазной проводкой, нужно обратиться в специализированную компанию. Квалифицированные сотрудники не только помогут подобрать коммутационный аппарат, но и выполнят его профессиональный монтаж.
Конечно, можно посетить ближайший магазин с электротехнической продукцией. Однако в этом случае неопытный человек может приобрести некачественный товар или устройство, неподходящее по силе тока. При этом специализированная компания предоставит гарантию на автомат и выполненные работы.
Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?
При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».
Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.
Подключение на входе (в однофазной сети)
В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.
Подключение на входе и на отходящих линиях (в однофазной сети)
При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
https://youtube.com/watch?v=EQs-iqz-kAE
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
